GEBRUIKSAANWIJZING ZKK8010 ZANKER

De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (B) in geleider (A) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening. De ijzers weghalen en gaten van ∅2 mm. boren op een afstand van 8 mm. van de buitenrand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Afdekking (D) op geleider (B) vastklikken.

Open de deur en druk het apparaat tegen de zijwand van de nis, aan de kant waar niet de scharnieren zitten. Bevestig het apparaat met de vier meegeleverde schrm even.

Breng, onder lichte druk, de voegafdichting tussen apparaat en meubel aan.

Breng de afdichtstopsels (B) in de gaten in de deklijsten aan.

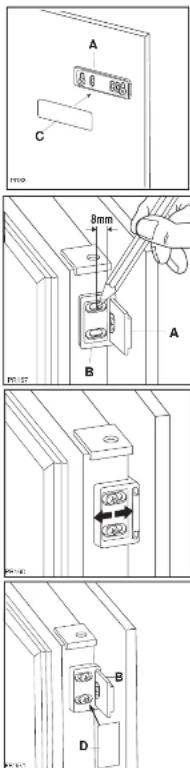

Onderdelen A, B, C, D scheiden zoals u in de tekening ziet.

Geleider (A) tegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadal u de gaten geboord heelf de geleider met de bijgeleverde schroeven vastzetten.

veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

CE DII apparaat voldoet aan de volgende EG-richtlijnen:

- 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontsloring.

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;

Aanwijzingen voor de geïntegreerde inbouw

Nismaten

model ZKK 8010 ZKK 8012

Hoogte 1030 mm 1225 mm

Diepte 550 mm 550 mm

Breedte 560 mm 560 mm

Als transportbeveiliging zijn aan beide scharnierkanten scharnierpennen aangebracht. Afhankelijk van de gewenste deurdreirichting moet aan een kant, zowel onder als boven, een scharnierpen verwijderd worden.

Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig. 1.

Allentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedle 540 mm

Schuif het apparaat in de nis totdat de aanslaglijst (A) met de voorkant van plafond van de kast aanlijnt.

- 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibilitelt) en opeenvolgende wijzingen.

Belangrijk: Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze bereikbaar:

• Schroef het afschermkapje los;

- verwijder het losse deel door er lichte druk op uit te oefenen (zie figuur).

Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit. Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen.

Het maximale vermogen is op het afschermkapje aangegeven.

Het ontdooien

Het ontdoien van de koelkast heeft automatisch plaats elke keer dat de kompressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de kompressor bevindt. Hier verdampt het water.

Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te maken, teneinde te voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

STORING

Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

- of de steker goed in het stopkontakt zit;

- of de elektriciteit soms uitgevallen is;

- of de thermostaatknop op de juiste stand staat;

- en indien er water op de bodem van de koeler ligt, of het alvoerkanaaltje soms verstopt is (zie hoofdstuk "Het ontdooien").

INSTALLATIE

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. Zie voor inbouw de betreffende aanwijzingen.

Elektrische aansluiting

Overtuig u ervan dat de nelspanning en de netfrekwentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrekwentie in uw woning. Een

Kunt u de storing niet zelf lokaliseren en verhelpen.raadpleeg dan de dichtsbijzijnde servicadienst.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantlebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De steker mag alleen gplaatst worden in een geaard stopkontakt. De kast is daarom voorzien van een speciaal drie-aderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit

Verplaatsbare platen

De koelkastwanden zijn van richels voorzien, zodat u de platen naar wens op verschillende hoogten kunt plaatsen.

Het verplaatsen van deurvakken

De ruimte tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk:

Trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt. Daarna verplaats het vak naar de gewenste hoogte.

TIPS

Tips het koelen

Enkele praktische tips:

Vlees (alle soorten): wordt in plastic zakjes op de glazen plaat boven de groentelade geplaatst. Bewaar vlees niet langer dan één of twee dagen.

Gekookl voedsel, koude scholels enz.: kunnen, goed afgedekt, op elk rooster geplaatst worden.

ONDERHOUD

Neem vóór iedere handeling altijd eerst de vult de wandkontaktdoos.

Belangrijk: Dit apparaat bevat koolwaterstoflen in de koudekringloop: het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadiglingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig.

Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd. Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of alluminiumfolie vepakt . Flessen melk: worden, goed gesloten, in het flessenrek geplaatst. Bewaar niet-luchtdlicht verpakte bananen, aardappelen, ulen of knoflook niet in de koelkast.

Stop op de condensor verhoogt het energieverbruk. Daarom eenmaal per jaar de condensor aan de achterkant van het apparaat met een zachte borstel of met de stopzuiger voorzichtig schoonmaken.

Geprolongeerd stilstand

Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de steker uit de wandkontaktdoos;
• verwijder alle spijzen en dranken uit de kast;
• laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;
• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.

INHOUD

Waarschuwingen en Belangrijke adviezen 20

Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal 21

Het gebruik - Reiniging van de binnenkant - Ingebruikname - Temperatuurinstelling - Koelen van ...

levensmiddelen....22

Het gebruik - Verplaatsbare platen - Het verplaatsen van deurvakken - Tips - Tips het koelen . . . .

Onderhoud - Schoonmaken - Geprolongeerd stilstand....23

Onderhoud - Vervangen van de lamp - Het ontdooien - Storing - Installatie - Plaats van opstelling -

Elektrische aansluiting 24

Installatie - Aanwijzingen voor de geintegreerde inbouw 25

HET GEBRUIK

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaak-middelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

Ingebruikname

Steek de steker in de wandkontaktdoos. Open de deur en draai de thermostaatknop, rechtsom uit de stand "O" (STOP-stand). De koelkast is nu in werking.

De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

- de kamertemperatuur;

- de frekwentie waarmee de deuren geopend worden;

22

- de hoeveelheid levensmiddelen in de kast;

- de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de midden-stand te draalen.

Attentle

Het kan voorkomen dat, Indlen de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop lijst afzet. Draal, In dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooiing kan plaatsvinden; hierdoor spaart u tevens energie.

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

- Plaats geen warme of dampende spijzen of dranken in de koelruimte;

- dek vooral sterk geurend voedsel af of verpak het;

- plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren.

STÖRUNGEN

minimum waarde daalt, wordt de conserveringstemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp af ijs af. Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud expladeren.

Installatie

- Overtuig u er van dat het apparaat niet op het aansluitsnoer staat.

Belangrijk: als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

- De warmte welke het apparaat aan de spijzen en dranken ontrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koel-en/of vriesrestaties door ongewild tijdelijk iutschakelen van de kompressor of onjuiste werking van de absorptieunit.

• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hele delen.
• Athankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uit alvorens de steker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een absorptie-unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer cirka 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen.

Het apparaat mag niet samen met huisvuil of

gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaets.

Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar.

De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

AANWIJZINGZN VOOR HET WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektische huishoudelijke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet. Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.
• Plastik verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te goolen. Indien dit soort bakken in uw buurt nog niet voorkomen mag u hat materiaal aan de vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.:

In de voorbeelden staatt

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD PP voor Polypropyleen

PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en /of recycleren zijn er op verschillende punten herkenbare symbolen op aangebracht.

i WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat het bij het apparaat behorende instruktleboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterbijven, dan dient de nieuwe gebruik(st)er over het instruktleboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de steker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksal en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koeivloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasformuis.

Laat het apparaat niet langdurlg in direct zonlicht staan.

Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

Alléen voor diepvrieskasten (uitgezonderd Ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast, tenzij dat door de fabrikant goedgekeurd is.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsooner, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELGROEP FABRIEKSSERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP FABRIEKSSERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse slaat op het kenplaatje vermeld.

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide
