Richmond 100PYR - Afzuigkap STOVES - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Stoves
Model	Richmond 100PYR
Voeding	230-240 V ~ 50/60 Hz
Isolatieklasse	Klasse I
Motorvermogen	270 W
Maximale afzuigcapaciteit (Booster)	760 m³/h
Afzuigcapaciteit stand 3	610 m³/h
Afzuigcapaciteit stand 1	300 m³/h
Geluidsniveau (Booster)	68 dBA
Geluidsniveau (stand 3)	63 dBA
Geluidsniveau (stand 1)	48 dBA
Vetfilters	3 aluminium panelen, vaatwasserbestendig
Koolstoffilters	2, elke 4 maanden vervangen
Verlichting	LED (risicogroep 1 volgens IEC/EN62471 op 20 cm)
Bediening	Drukknoppen met LED, 4 snelheden (waaronder tijdelijke booster 6 min)
Minimale veiligheidsafstand (kookplaat)	650 mm
Beoogd gebruik	Huishoudelijk, verwijderen van kookgeuren
Garantie	24 maanden
Afvoer	Extern, minimale diameter 120 mm

Veelgestelde vragen - Richmond 100PYR STOVES

Op welke hoogte moet de Richmond 100PYR afzuigkap worden geïnstalleerd?

De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm. Houd deze afstand aan voor een veilige en efficiënte werking.

Hoe maak ik de vetfilters schoon?

De vetfilters van aluminium kunnen in de vaatwasser of met de hand met een neutraal reinigingsmiddel worden gewassen. Het wordt aanbevolen ze elke 2 maanden of vaker bij intensief gebruik te reinigen.

Wanneer moeten de koolstoffilters worden vervangen?

De koolstoffilters kunnen niet worden gewassen en moeten ongeveer elke 4 maanden worden vervangen, of vaker bij intensief gebruik.

Wat is het geluidsniveau van de afzuigkap?

Het geluidsniveau varieert per stand: 48 dBA op stand 1, 63 dBA op stand 3 en 68 dBA in boosterstand (externe afvoer).

Kan ik de afzuigkap gebruiken met een gasfornuis?

Ja, maar zorg ervoor dat de ruimteventilatie voldoende is (onderdruk lager dan 0,04 mbar). Sluit de afzuigkap nooit aan op een schoorsteenpijp die gebruikt wordt voor verbrandingsapparaten.

Hoe activeer ik de boosterstand?

Druk op de knop 3/i gedurende 2 seconden om de 4e stand (booster) gedurende 6 minuten te activeren. Na deze tijd keert de afzuigkap terug naar de vorige stand.

Wat moet ik doen als de LED-verlichting niet meer werkt?

Reserve-LED-lampen kunnen worden gekocht bij de klantenservice. Zie details achterin de handleiding. Let op: kijk niet rechtstreeks in de LED met optische instrumenten.

Wat is de garantie van de Richmond 100PYR afzuigkap?

Het apparaat wordt geleverd met een garantie van 24 maanden tegen elektrische en mechanische storingen. U kunt deze garantie verlengen door de procedure in de meegeleverde folder te volgen.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Nee, de Richmond 100PYR afzuigkap is ontworpen voor externe afvoer met een kanaal met een minimale diameter van 120 mm. Hij kan niet werken in recirculatiemodus zonder geschikt koolstoffilter (inbegrepen).

Wat zijn de essentiële veiligheidsmaatregelen?

Flambeer geen voedsel onder de afzuigkap, gebruik hem niet met niet-elektrische apparaten zonder adequate ventilatie en laat beschadigde kabels vervangen door een professional. Haal altijd de stekker uit het stopcontact voor het reinigen.

GEBRUIKSAANWIJZING Richmond 100PYR STOVES

NL GEBRUIKSAANWIJZING

STOVES

Great Britain	Glen Dimplex Home Appliances, Stoney Lane, Prescot, Merseyside, L35 2XW	General enquires: 0344 815 3746Spares: 0344 815 3745Warranty Registration: 0800 952 [e-mail]
Nederlands	Glen Dimplex Benelux B.V.Saturnus 88448 CC Heerenveen	Tél. : [phone]Productregistratie / Registration de produit:www.gdbservice.comService aanvraag/Demande de service:[e-mail]
BelgienBelgiëBelgique	Glen Dimplex België	Tel./ Tél. : [phone]Productregistratie / Registration de produit:www.gdbservice.comService aanvraag/Demande de service:[e-mail]
Deutschland Austria	SagomaMünsterstraße 559065 Hamm	Telefon: +49 2381 - 3074390Fax: +49 2381 - 3074398www.sagoma.de
France	Glen Dimplex France14 aveune de L’Europe77144 MONTEVRAIN	Email: [e-mail]
Poland	Cooking Storeul. Wadowicka 8a30-415 Kraków, Poland	Tel:[phone]www.cookingstore.pl
Sweden	Lindström & Sondén ABHavsbadsvägen 126263 Ängelholm	Tele: 010-1011656Email: [e-mail]
Republic of Ireland	Dimpco, Airport Road, Cloghran, Co. Dublin	Service Telephone No.: [phone]Service and Spare Parts. www.dimpco.ie

(EN) Garantie

Het nieuwe apparaat wordt geleverd met een garantie van 24 maanden, ter bescherming tegen elektrische en mechanische storingen. Vul het online registratieformulier in op www.stoves.eu om het apparaat te registreren. Bezoek onze website voor de volledige garantievoorwaarden van de fabrikant. Dit wordt uitgelegd in de brochure die bij het apparaat wordt meegeleverd. Door constante ontwikkelingen en verbeteringen kan geen strikte nauwkeurigheid van al onze illustraties en specificaties worden gegarandeerd. Er kunnen na publicatie wijzigingen zijn aangebracht.

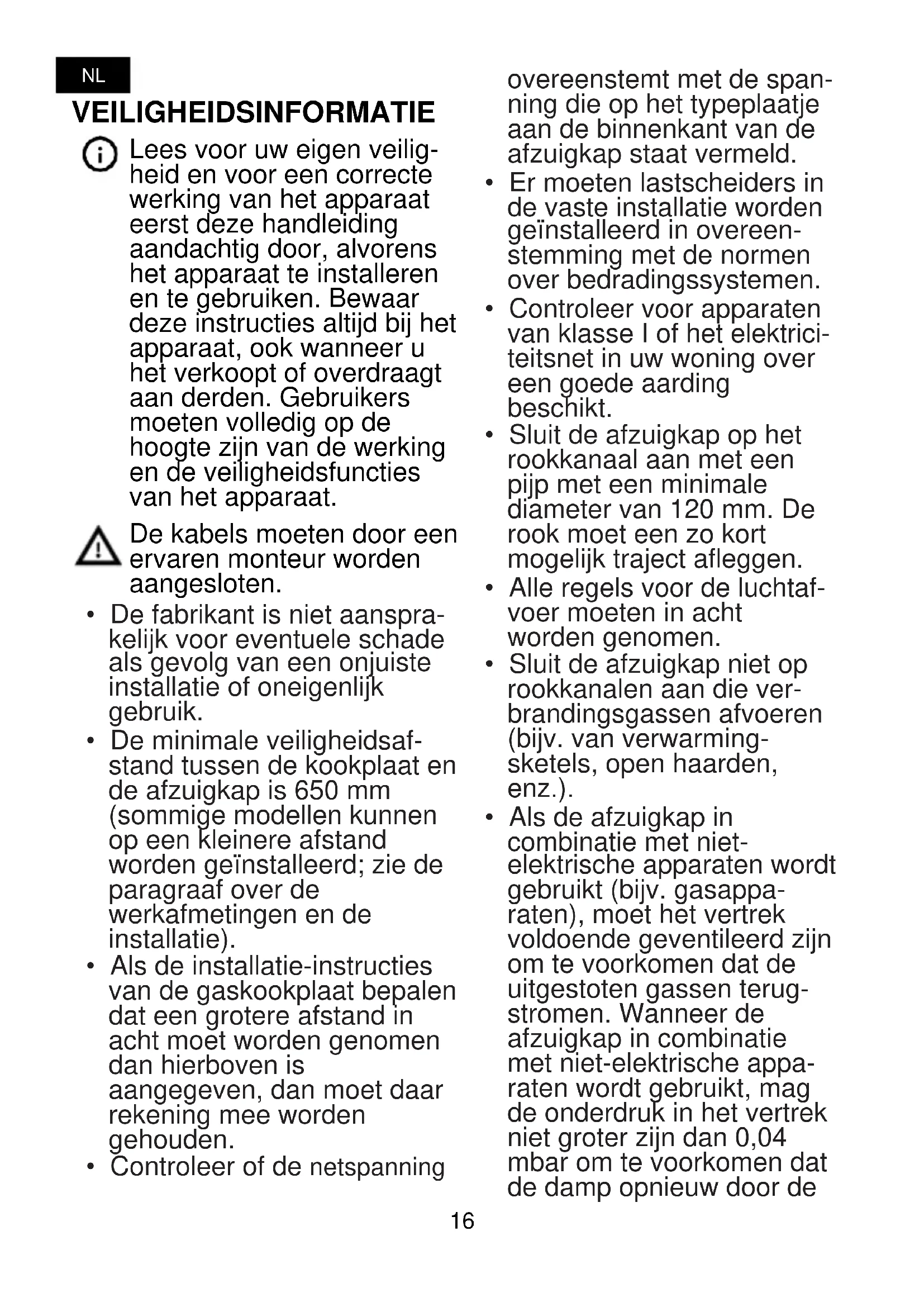

VEILIGHEIDSINFORMATIE

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatie-instructies van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.

• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet aan op rookkanalen die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de

afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: indien de schroeven en bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Kijk niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuigkap geflambeerd worden in

verband met brandgevaar.

- Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

- Houd toezicht om te voorkomen dat kinderen met het apparaat spelen.

- Het apparaat mag niet worden gebruikt door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de bereikbare delen zeer heet worden.

- Reinig en/of vervang de filters na de aangegeven periode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.

- De ruimte moet voldoende

• geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).
• Het symbool op het product of op de verpakking geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. Het moet worden ingeleverd bij een speciaal inzamelpunt voor recycling van elektrische en elektronische apparatuur. Door dit product op de juiste manier af te voeren, voorkomt u mogelijke negatieve gevolgen voor het milieu en de gezondheid die zouden kunnen ontstaan door onjuiste afvalverwerking. Neem voor meer informatie over recycling van dit product contact op met uw gemeente, de plaatselijke afvalverwerkingsdienst of de winkel waar u het product hebt gekocht.

BEDIENING

Knop	LED	Functies
	-	Schakelt de motor uit.
1	Aan	Schakelt de motor op de eerste snelheid in.
2	Aan	Schakelt de motor op de tweede snelheid in.
3/i	Aan	Schakelt de motor op de derde snelheid in bij kortstondig indrukken.
	Knipper-end	2 seconden ingedrukt gehouden. Schakelt de vierde snelheid geduren-de 6 minuten in, waarna wordt teruggeschakeld naar de eerder inge-stelde snelheid. Geschikt voor het opvangen van de maximale uitstootvan kookdampen.
	Aan	Schakelt de verlichting in en uit.

Waarschuwing: Knop 1 schakelt altijd naar de eerste snelheid voordat de motor wordt gestopt.

GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten

REINIGING EN ONDERHOUD

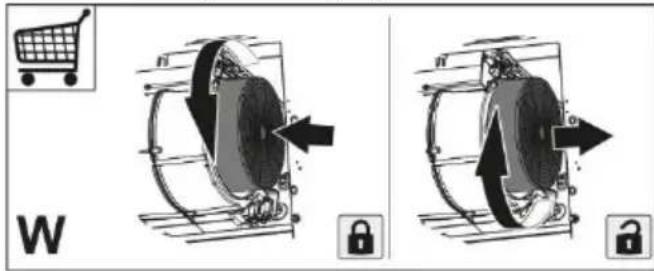

- Het filter met actieve koolstof is niet afwasbaar of regenereerbaar en moet ongeveer om de 4 maanden

worden vervangen, of vaker bij zeer intensief gebruik (W).

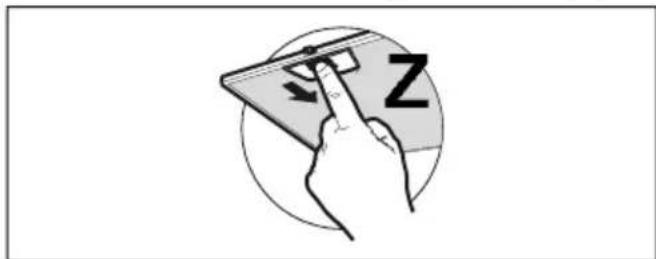

- De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen (Z).

- Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel.

VERLICHTING

• Vervangende onderdelen zijn verkrijgbaar bij onze klantenservice (details aan het einde van het handboek)
• Lampen behorende tot risicogroep 1 volgens IEC/EN62471 op 20cm afstand en risicogroep 'geen risico' volgens IEC/EN62471 op 30cm afstand.

TECHNISCHE GEGEVENS

Elektriciteitsvoorziening

230 - 240V \~ 50/60Hz

Classificatie

klasse I

Geluidsniveau (externe ontluchting)

Booster 68 dBA

Positie 3 63 dBA

Positie 1 48 dBA

Motorclassificatie

270 W

Vetfilters

90cm 3 STUKS - Aluminium paneel

100cm 3 STUKS - Aluminium paneel

110cm 4 STUKS - Aluminium paneel

Koolstofffilters

2 STUKS

Afzuigcapaciteit (extern)

Booster 760 m³/h

Positie 3 610 m³/h

Positie 1 300 m³/h
