GEBRUIKSAANWIJZING D25762K DEWALT

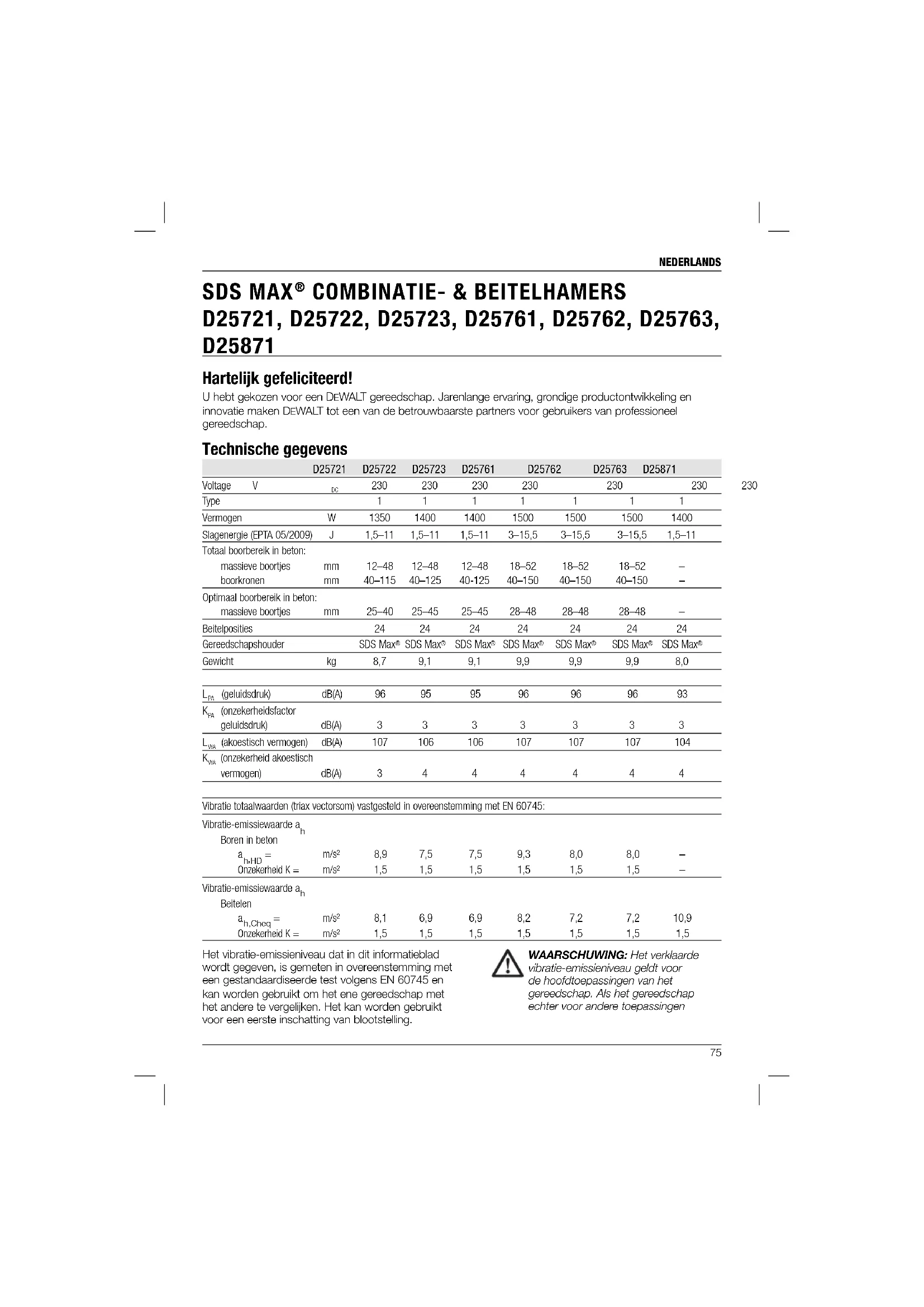

COMBINATIE- & BEITELHAMERS D25721, D25722, D25723, D25761, D25762, D25763, D25871 Hartelijk gefeliciteerd! U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel gereedschap. Technische gegevens D25721 D25722 D25723 D25761 D25762 D25763 D25871 Voltage V

(akoestisch vermogen) dB(A) 107

(onzekerheid akoestisch vermogen) dB(A) 3

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745: Vibratie-emissiewaarde a

m/s² 8,1 6,9 6,9 8,2 7,2 7,2 10,9 Onzekerheid K = m/s² 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting van blootstelling. WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingenNEDERLANDS

wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie- emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totale arbeidsduur. Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totale arbeidsduur. Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm, organisatie van werkpatronen. Zekeringen Europa 230 V gereedschappen 10 Ampère, hoofdstroom Defi nities: Veiligheidsrichtlijnen De onderstaande definities beschrijven het veiligheidsniveau voor ieder signaleringswoord. Lees de gebruiksaanwijzing a.u.b. zorgvuldig door en let op deze symbolen. GEVAAR: Geeft een dreigend gevaar aan dat, indien dit niet wordt voorkomen, leidt tot de dood of ernstig letsel. WAARSCHUWING: Geeft een mogelijk gevaar aan dat, indien dit niet wordt voorkomen, kan leiden tot de dood of ernstig letsel. VOORZICHTIG: Geeft een mogelijk gevaarlijke situatie aan die, indien dit niet wordt voorkomen, zou kunnen leiden tot gering of matig letsel. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kan veroorzaken. Wijst op het gevaar voor elektrische schok. Wijst op brandgevaar. EG verklaring van overeenstemming

EWALT verklaart dat deze producten zoals beschreven onder Technische gegevens in overeenstemming zijn met: 2006/42/EG, EN 60745-1, EN 60745-2-6. D25871 2000/14/EG Elektrische betonbreker (in de handl m </= 15kg, Annex VIII; TÜV Rheinland Product Safety GmbH (0197), D-51105 Köln, Germany, Erkend Orgaan ID Nr.: 0197 Niveau van akoestisch vermogen volgens 2000/14/EG (Artikel 12, Annex III, Nr. 10; m </= 15kg)

(gegarandeerd geluidsvermogenniveau) dB 105 Deze producten voldoen ook aan Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DEWALT via het volgende adres of kijk op de achterzijde van de gebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DEWALT. Horst Grossmann Vice President Engineering DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Duitsland

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel te verminderen.NEDERLANDS

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met een accu.

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voor ongelukken. b) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doen ontbranden. c) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrische schok. d) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrische schok. e) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrische schok. f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijk letsel. b) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letsel verminderen. c) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de ‚off‘ (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voor ongelukken. d) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijk letsel. e) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachte situaties.NEDERLANDS

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen. g) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevaren verminderen.

4) GEBRUIK EN VERZORGING VAN ELEKTRISCH

GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het is ontworpen. b) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet worden gerepareerd. c) Haal de stekker uit het stopcontact en/ of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk opstart. d) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers. e) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden gereedschap. f) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker te beheersen. g) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijke situatie.

a) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijft gegarandeerd. Aanvullende veiligheidsinstructies voor Boorhamers

• Draag gehoorbescherming. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

• Gebruik de hulphandgre(e)p(en) als die bij het gereedschap worden geleverd. Verlies van controle kan leiden tot persoonlijk letsel.

• Houd het gereedschap alleen vast aan geïsoleerde oppervlakken als u een handeling uitvoert waarbij het accessoire van het zaaggereedschap in contact kan komen met verborgen bedrading of het eigen netsnoer. Accessoires van zaaggereedschap die in contact komen met bedrading die onder stroom staat, kunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven. Overige risico’s De volgende risico’s horen bij het gebruik van boorhamers en beitelhamers: – Verwondingen die worden veroorzaakt door het aanraken van de draaiende delen of hete delen van het gereedschap Ook al worden de relevante veiligheidsvoorschriften en de veiligheidsvoorzieningen toegepast, bepaalde risico’s kunnen niet worden vermeden. Dit zijn: – Gehoorbeschadiging. – Een risico van het klemmen van de vingers wanneer het accessoire wordt gewisseld. – Gevaren voor de gezondheid die worden veroorzaakt door het inademen van stof dat ontstaat bij het werken in beton en/of metselwerk.NEDERLANDS

Markering op het gereedschap De volgende pictogrammen staan op het gereedschap vermeld: Lees gebruiksaanwijzing voor gebruik. Draag gehoorbescherming. Draag oogbescherming. Koppelingsinstelling 40Nm is bedoeld voor de meeste boorapplicaties Koppelingsinstelling 80Nm is bedoeld voor de boorapplicaties die een hoger koppel vragen. Rode service-indicatie-LED. Zie voor een gedetailleerde beschrijving bij Service- indicatie-LED’s. Gele service-indicatie-LED. Zie voor een gedetailleerde beschrijving bij Service- indicatie-LED’s. POSITIE DATUMCODE (AFB. [FIG.] 1) De datumcode (w), die ook het jaar van fabricage bevat, is binnen in de behuizing geprint. Voorbeeld: 2014 XX XX Jaar van fabricage Inhoud van de verpakking De verpakking bevat: 1 Boorhamer (D25721, D25722, D25723, D25761, D25762, D25763)

1 Beitelhamer (D25871) 1 Zijhandgreep 1 Transportkoffer (alleen voor K-modellen) 1 Puntbeitel (alleen D25871) 1 Gebruiksaanwijzing 1 Uitvergrote tekening

• Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens het transport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuur gebruikt. Beschrijving (afb.1A, 1B, 2A, 2B) WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolg hebben. a. Aan/uit-schakelaar (D25721, D25722, D25723, D25761, D25762, D25763) Aan/uit-kantelschakelaar (D25871) b. Vergrendelknop (D25721, D25722, D25723, D25762, D25763) c. Zijhandgreep d. Hoofdhandgreep e. Actieve vibratiebeheersing f. Standenselectieschakelaar g. Kiezer elektronische snelheids- en slagregeling h. Klemwiel

j. Stalen ring k. Bus l. Gereedschapshouder m. Pen n. Kraag o. Vergrendelmof p. Zijhandgreepknop GEBRUIKSDOEL D25721, D25722, D25723, D25761, D25762, D25763 Uw boorhamer is ontworpen voor professionele boor- en beiteltoepassingen. D25871 Uw beitelhamer is ontworpen voor professionele afbik-, beitel- en slooptoepassingen. NIET GEBRUIKEN bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen. Deze hamers zijn professioneel elektrisch gereedschap. LAAT NIET kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren operators dit gereedschap bedienen.NEDERLANDS

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/ of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnen spelen. Functie langzame start D25722, D25723, D25761, D25762, D25763 Met de functie Langzame Start kan het gereedschap de snelheid langzaam opbouwen en zo wordt voorkomen dat bij het starten het boortje wegloopt uit de bedoelde boorpositie. De functie Langzame Start vermindert ook de onmiddellijke koppelreactie die wordt overgebracht op de tandwielen en de gebruiker als de boorhamer wordt gestart met het boortje in een bestaand gat. Elektronische Snelheids- en Slagregeling (afb. 1, 3) De elektronische snelheids- en slagregeling (g) biedt de volgende voordelen: – gebruik van kleinere accessoires zonder het risico van breuk; – minimaal afbreken bij het beitelen of boren in zachte of brosse materialen; – optimale controle over het gereedschap voor nauwkeurig beitelen. Koppelbegrenzende koppeling WAARSCHUWING: De gebruiker moet tijdens het werken het gereedschap altijd stevig vasthouden. De koppelbegrenzende koppeling vermindert de maximale koppelreactie die wordt overgebracht op de gebruiker in het geval dat de boor vastloopt. De functie voorkomt ook dat de overbrenging en de elektrische motor vastlopen. KENNISGEVING: Schakel het gereedschap altijd uit voordat u de koppelregeling wijzigt omdat, als u dat niet doet, beschadiging van het gereedschap het gevolg kan zijn.

VOLLEDIGE KOPPELREGELING (COMPLETE TORQUE

CONTROL - CTC) (AFB. 3) D25722/D25762 Volledige Koppelregeling (Complete Torque Control - CTC) biedt de gebruiker een mechanische koppeling in twee stadia met opties voor het aanpassen van het koppel. Door het koppel aan te passen krijgt men meer controle voor diverse applicaties. In de lage instelling (40Nm) kan het gereedschap werken op een lager koppelniveau en dat levert een verbeterde controle op voor veel boortoepassingen in massief materiaal. De hoge instelling (80Nm) is beschikbaar voor veeleisender toepassingen zoals ringboren en werken met boren van een grote diameter. Raadpleeg De Mechanische koppeling in twee stadia instellen voor meer informatie.

ULTIEME KOPPELREGELING (ULTIMATE TORQUE CONTROL

- UTC) D25723/D25763 Behalve de mechanische koppeling in twee stadia biedt Ultieme Koppelregeling (Ultimate Torque Control - UTC) de gebruiker meer comfort en veiligheid door middel van een interne, anti- rotatietechnologie die, als de gebruiker de controle over de hamer verliest, dat kan waarnemen. Wanneer wordt waargenomen dat de boor vastloopt, worden het koppel en de snelheid ogenblikkelijk verminderd. Deze functie voorkomt dat het gereedschap zelf kan ronddraaien en dat maakt dat er minder polsblessures voorkomen. Service-indicatie-LED’s (afb. 3) De gele indicatie-LED (s) voor de slijtage van de koolborstels gaat branden wanneer de koolborstels bijna zijn versleten en dat duidt aan dat het gereedschap binnen de volgende 8 uren van gebruik moet worden nagezien. D25721, D25722, D25723, D25761, D25762, D25763 De rode service-indicatie-LED (r) gaat branden als de vergrendelknop (b) wordt gebruikt in een andere stand dan de afbikstand. Op modellen die zijn voorzien van Ultimate Torque Control (UTC), gaat de rode indicatie-LED (r) branden als de anti-rotatievoorziening wordt geactiveerd. De rode indicatie-LED begint te knipperen als er een storing in het gereedschap optreedt of als de koolborstels geheel zijn versleten (raadpleeg Koolborstels onder Onderhoud). D25871 De rode service-indicatie-LED (r) gaat branden als er iets mis is met het gereedschap of als de koolborstels volledig zijn versleten (raadpleeg Koolborstels bij Onderhoud).NEDERLANDS

Volledig Vibratiegedempte Hoofdhandgreep (afb. 1) De dempers in de hoofdhandgreep (d) absorberen de trillingen voordat ze worden doorgegeven aan de gebruiker. Dit zorgt voor een beter gebruikscomfort tijdens het werken met het gereedschap. Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje. Uw DEWALT gereedschap s dubbel geïsoleerd in overeenstemming met EN 60745; daarom is geen aarding nodig. Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via de DEWALT servicedienst. Een verlengsnoer gebruiken Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie technische gegevens). De minimale geleidergrootte is 1,5 mm

; de maximale lengte is 30 m. Als u een haspel gebruikt, dient u het snoer altijd volledig af te rollen.

MONTAGE EN AANPASSINGEN

WAARSCHUWING: Beperk het risico van letsel, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoires plaatst of verwijdert, voordat u aanpassingen aanbrengt of een andere opstelling kiest of wanneer u reparaties uitvoert. Controleer dat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letsel zou het gevolg kunnen zijn als het gereedschap per ongeluk wordt gestart. WAARSCHUWING: Boortjes kunnen heet zijn en u kunt beter handschoenen dragen wanneer u boortjes verwisselt of uitneemt zodat u zich niet bezeert. De zijhandgreep monteren en plaatsen (afb. 2A, 2B) De zijhandgreep (c) kan aan één van beide zijden van de machine worden gemonteerd voor zowel rechtshandige als linkshandige gebruikers. WAARSCHUWING: Bedien het gereedschap altijd met de zijhandgreep op de juiste wijze gemonteerd. D25721, D25722, D25723, D25761, D25762, D25763 MONTAGE IN DE VOORSTE POSITIE (AFB. 2A)

1. Klik de stalen ring (j) over de kraag (n) achter

de gereedschapshouder (l). Knijp de beide uiteinden naar elkaar toe, monteer de bus (k) en plaats de pen (m).

2. Plaats de klem van de zijhandgreep (i) en

schroef het klemwiel (h) erop. Draai het niet vast. WAARSCHUWING: Wanneer de klem van de zijhandgreep eenmaal is gemonteerd, mag deze nooit meer worden verwijderd.

3. Schroef de zijhandgreep (c) in de bus (k) en

vervolgens in het klemwiel. Zet stevig vast.

4. Draai de montagevoorziening van de

zijhandgreep in de gewenste positie. Wij adviseren u bij het horizontaal boren met een zware boor voor optimale controle de zijhandgreep in een hoek van ongeveer 20° te plaatsen.

5. Vergrendel de montagevoorziening voor

de zijhandgreep door het klemwiel vast te draaien(h). D25871 (AFB. 2B)

1. Schroef de knop van de zijhandgreep (p) los.

2. Schuif de zijhandgreep op de machine waarbij

u de stalen ring (j) in het montagegebied (y) plaatst. De juiste positie van de zijhandgreep is tussen de kop en het midden van de buis.

3. Stel de zijhandgreep (c) af in de gewenste hoek.

4. Schuif en draai de zijhandgreep in de gewenste

5. Vergrendel de zijhandgreep op zijn plaats door

de knop (p) aan te draaien. SDS Max™-accessoires plaatsen en verwijderen (afb. 1, 4A, 4B) Deze machine maakt gebruik van SDS Max

-boren en -beitels (in de inzet in afbeelding 4B ziet u een dwarsdoorsnede van een SDS Max

2. Trek de vergrendelmof (o) naar achteren en

plaats de boorschacht.

3. Draai het boortje iets totdat de mof op zijn

4. Controleer dat het boortje goed is

vergrendeld door eraan te trekken. Voor de boorhamerfunctie moet het boortje enkele centimeters axiaal kunnen bewegen wanneer het is vergrendeld in de gereedschapshouder.NEDERLANDS

5. U kunt het boortje verwijderen door

de vergrendelmof/-kraag (o) wat naar achteren te trekken en het boortje uit de gereedschapshouder (l) te trekken. De werkstand selecteren (afb. 1) Hamerboren: D25721, D25722, D25723, D25761, D25762, D25763 voor boortoepassingen in beton, baksteen, natuursteen, metselwerk. Alleen kloppen : voor beitel- en slooptoepassingen. In deze stand kunt u het gereedschap gebruiken als hefboom voor het bevrijden van een vastgelopen boortje.

1. U kunt de bedieningsstand selecteren door de

standenselectieschakelaar (f) te draaien naar het symbool van de stand van uw keuze. Het zal misschien nodig zijn de gereedschapshouder (l) wat te draaien zodat de standenselectieschakelaar (f) de positie kan passeren.

2. Controleer dat de standenselectieschakelaar (f)

is vergrendeld. De beitelpositie indexeren (afb. 5) De beitel kan worden geïndexeerd en vergrendeld in 24 verschillende posities.

1. Draai de standenselectieschakelaar (f) totdat

deze naar de positie wijst.

2. Draai de beitel in de positie van uw keuze.

3. Zet de standenselectieschakelaar (f) in de positie

De kiezer voor Elektronische Snelheids- en Slagregeling instellen (afb. 1, 3) Draai de kiezer (g) naar het gewenste niveau. Draai de kiezer omhoog voor hogere snelheid en omlaag voor lagere snelheid. Het vinden van de instelling die u nodig hebt, is een kwestie van ervaring, bijv. – bij het beitelen of boren in zachte, brosse materialen of wanneer u zo min mogelijk wilt uitbreken, zet u de kiezer in een lage stand; – bij het breken of boren in hardere materialen zet u de kiezer in een hogere stand. De Mechanische koppeling in twee stadia instellen (afb. 3) D25722, D25723, D25762, D25763 OPMERKING: Schakel het gereedschap altijd uit voordat u de koppelregeling wijzigt omdat, als u dat niet doet, beschadiging van het gereedschap het gevolg kan zijn. Verplaats de koppelregelhefboom (t) naar de stand 40Nm of 80Nm, afhankelijk van wat de toepassing vraagt.

• Koppelingsinstelling 40Nm (u) is ontworpen voor de meeste boortoepassingen en is ontworpen voor een gemakkelijker ontkoppeling wanneer de boor stuit op betonijzer of dergelijke materialen.

• Koppelingsinstelling 80Nm (v) is bedoeld voor toepassingen die een hoger koppel vragen zoals boorkronen en het boren van diepe gaten en is ontworpen voor ontkoppeling bij hogere koppelwaarden. OPMERKING: Als het niet lukt de positie 80Nm te selecteren, laat de unit dan onder belasting werken en probeer het nog eens. Iedere keer dat de stekker van het gereedschap in het stopcontact wordt gestoken, wordt automatisch koppelingsinstelling 1, 40Nm (u) ingeschakeld, de meest gevoelige instelling. BEDIENING Gebruiksaanwijzing WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijnde voorschriften. WAARSCHUWING: Beperk het risico van letsel, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoires plaatst of verwijdert, voordat u aanpassingen aanbrengt of een andere opstelling kiest of wanneer u reparaties uitvoert. Controleer dat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letsel zou het gevolg kunnen zijn als het gereedschap per ongeluk wordt gestart. WAARSCHUWING: Boortjes kunnen heet zijn en u kunt beter handschoenen dragen wanneer u boortjes verwisselt of uitneemt zodat u zich niet bezeert.NEDERLANDS

• Let goed op de locatie van leidingen en bedrading.

• Oefen uitsluitend zachte druk op het gereedschap uit (ongev. 20 kg). Al te veel kracht versnelt het boren niet maar maakt dat het gereedschap minder goed presteert en minder lang meegaat.

• Houd het gereedschap altijd stevig met beide handen vast en zorg ervoor dat u stevig staat. Bedien het gereedschap altijd met de zijhandgreep op de juiste wijze gemonteerd. OPMERKING: Bedrijfstemperatuur is -7˚ tot +40˚C Wanneer u het gereedschap gebruikt buiten dit temperatuurbereik zal het minder lang meegaan. Juiste handpositie (afb. 6) WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, houd ALTIJD uw handen in de juiste stand, zoals wordt getoond. WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, houd het gereedschap ALTIJD stevig vast en wees voorbereid op een plotselinge reactie. . Voor een juiste positie van de handen zet u één hand op de zijhandgreep (c) en de andere op de hoofdhandgreep (d). In- en uitschakelen (afb. 1) D25721, D25722, D25723, D25761, D25762, D25763 U kunt het gereedschap in werking zetten door de Aan/Uit-schakelaar (a) in te drukken. Als u het gereedschap wilt stoppen, laat u de Aan/ Uit-schakelaar los. D25721, D25722, D25723, D25762, D25763 Met de vergrendelknop (b) kunt u de Aan/Uit- schakelaar (a) vergrendelen in de stand voor alleen beitelen. Als u de vergrendelknop bedient tijdens het boren, schakelt het gereedschap zichzelf uit. U kunt het gereedschap in werking zetten door de Aan/Uit-schakelaar (a) in te drukken. Om het gereedschap te stoppen, laat u de schakelaar los. U kunt het gereedschap zonder onderbreking gebruiken als u de schakelaar (a) naar beneden gedrukt houdt, op de vergrendelknop (b) omhoog schuift en de schakelaar loslaat. U kunt het gereedschap dat ononderbroken werkt, laten stoppen door kort op de schakelaar te drukken en deze los te laten. Schakel het gereedschap altijd uit wanneer het werk is voltooid en voordat u de stekker uit het stopcontact trekt. D25871 U schakelt het gereedschap in door de Aan/Uit- kantelschakelaar (a) aan de onderzijde in te drukken. U stopt het gereedschap door de Aan/Uit- kantelschakelaar aan de bovenzijde in te drukken. Hamerboren U kunt het gereedschap inschakelen door op de Aan/Uit-schakelaar (a) te drukken. Om het gereedschap te stoppen, laat u de schakelaar los. Boren met een Massief boortje (afb. 1) D25721, D25722, D25723, D25761, D25762, D25763

1. Plaats het geschikte boortje.

2. Zet de standenselectieschakelaar (f) in de positie

3. Stel de kiezer voor elektronische snelheids- en

slagregeling (g) in.

4. Monteer de zijhandgreep en stel deze af (c).

5. Markeer de plaats waar u het gat wilt boren.

6. Plaats het boortje op de plek en schakel het

7. Schakel het gereedschap altijd uit wanneer het

werk is voltooid en voordat u de stekker uit het stopcontact trekt. Boren met een boorkroon (afb. 1)

1. Plaats de geschikte boorkroon.

2. Monteer de centerboor in de boorkroon.

3. Zet de standenselectieschakelaar (f) in de positie

4. Draai de kiezer voor elektronische snelheids-

en slagregeling (g) in een stand voor een gemiddelde of hoge snelheid.

5. Monteer de zijhandgreep en stel deze af (c).

6. Plaats de centerboor op de plek en schakel

het gereedschap in. Boor tot de boorkroon ongeveer 1 cm in het beton dringt.

7. Stop het gereedschap en verwijder de

centerboor. Plaats de boorkroon weer in het gat en ga door met boren.NEDERLANDS

8. Wanneer u boort door een structuur die dikker

is dan de diepte van de boorkroon, breek dan met een regelmatige tussenpozen een ronde cilinder van beton of de kern binnen in de boorkroon weg. U kunt voorkomen dat beton rond het gat afbreekt, door eerst een gat met de diameter van de centerboor volledig door de structuur te boren. Boor vervolgens de kern van twee kanten tot halverwege uit.

9. Zet het gereedschap altijd uit wanneer het

werk is voltooid en voordat u de stekker uit het stopcontact trekt. Afbikken en beitelen (afb. 1)

1. Zet de geschikte beitel in en draai deze met de

hand vast in één van de 24 posities.

2. Zet de standenselectieschakelaar (f) in de positie

voor alleen kloppen.

3. Stel de kiezer voor elektronische snelheids- en

slagregeling (g) in.

4. Monteer de zijhandgreep en stel deze af (c).

5. Zet het gereedschap aan en begin met het

6. Zet het gereedschap altijd uit wanneer het

werk is voltooid en voordat u de stekker uit het stopcontact trekt. ONDERHOUD Uw elektrisch gereedschap van DEWALT is ontworpen voor gebruik gedurende lange tijd met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken. WAARSCHUWING: Beperk het risico van letsel, zet de unit uit en trek de stekker uit het stopcontact voordat u accessoires plaatst of verwijdert, voordat u aanpassingen aanbrengt of een andere opstelling kiest of wanneer u reparaties uitvoert. Controleer dat de aan/uit-schakelaar in de stand OFF (UIT) staat. Letsel zou het gevolg kunnen zijn als het gereedschap per ongeluk wordt gestart. Er kan aan deze machine door de gebruiker geen onderhoud worden uitgevoerd. Breng het gereedschap naar een erkende D EWALT- reparatiemonteur na ongeveer 150 bedrijfsuren. Neem contact op met een erkende D EWALT- reparatiemonteur als er zich voor die tijd problemen voordoen. Koolborstels (afb. 3) De koolborstels kunnen niet door de gebruiker worden vervangen. Breng het gereedschap naar een erkende D EWALT-reparatiemonteur. De gele indicatie-LED (s) voor de slijtage van de koolborstels gaat branden wanneer de koolborstels bijna zijn versleten. Na nog eens 8 uren gebruik of nadat de borstels volledig zijn versleten, schakelt de motor zichzelf uit. Er moet onderhoud aan het gereedschap worden uitgevoerd zodra de service-indicatie-LED (r) gaat branden. Smering Uw elektrische gereedschap heeft geen aanvullende smering nodig. Reiniging WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedure uitvoert. WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in een vloeistof. Optionele accessoires WAARSCHUWING: Aangezien accessoires die niet door DEWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DEWALT aanbevolen accessoires met dit product te gebruiken.NEDERLANDS

Neem contact op met uw leverancier voor verdere informatie over de geschikte accessoires. Diverse typen SDS Plus

boren en beitels zijn als optie leverbaar. Bescherming van het milieu Gescheiden afvalinzameling. Dit product mag niet bij het normale huishoudelijke afval worden aangeboden. Als u op een dag bemerkt dat uw DEWALT product vervangen dient te worden of dat u er verder geen gebruik meer van maakt, mag u het niet als normaal huishoudelijk afval aanbieden. Bied dit product aan bij de gescheiden afvalinzameling. Gescheiden inzameling van gebruikte producten of verpakkingen maakt het mogelijk dat materiaal kan worden gerecycled en nogmaals gebruikt. Het hergebruik van gerecycled materiaal helpt milieuvervuiling te voorkomen en vermindert de vraag naar grondstoffen. Plaatselijke bepalingen voorzien mogelijk in de gescheiden inzameling van elektrische producten uit een huishouden, op stedelijke inzamelingspunten of bij de detailhandelaar waar u een nieuw product aanschaft. DEWALT heeft een faciliteit voor het verzamelen van recyclen van DEWALT producten als ze eenmaal het einde van hun levensduur hebben bereikt. Stuur om van deze service gebruik te maken uw product a.u.b. terug naar iedere erkende reparateur die namens ons de verzameling op zich neemt. U kunt de locatie van de erkende reparateur die het dichtste bij u in de buurt is opzoeken door contact op te nemen met uw plaatselijke DEWALT kantoor zoals vermeld in deze handleiding. Een lijst van erkende D EWALT reparateurs en volledige details over onze after sales service zijn ook te vinden op internet via: www.2helpU.com.NEDERLANDS

GARANTIE DEWALT vertrouwt op de kwaliteit van zijn producten en biedt professionele gebruikers van het product een uitstekende garantie. Deze garantieverklaring is een aanvulling op uw contractuele rechten als een professionele gebruiker of uw wettelijke rechten als een particuliere, niet-professionele gebruiker, en is op geen enkele wijze van invloed op deze rechten. De garantie is geldig binnen het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

• 30 DAGEN NIET GOED GELD TERUG GARANTIE • Als u niet geheel tevreden bent over de prestaties van uw D EWALT-gereedschap, kunt u dit compleet met de originele onderdelen, zoals u het hebt aangekocht. binnen 30 dagen, gewoon terugbrengen bij het verkooppunt en omruilen voor een ander stuk gereedschap of tegen restitutie van het aankoopbedrag. Het product mag niet in onredelijke mate zijn versleten en u dient een aankoopbewijs te overleggen.

• EEN JAAR GRATIS ONDERHOUDSCONTRACT • Als onderhouds- of servicewerkzaamheden nodig zijn voor uw DEWALT-gereedschap, in de 12 maanden na uw aankoop, hebt u recht op één jaar gratis service. Deze zal kosteloos worden uitgevoerd in een

EWALT-servicecentrum. U dient een aankoopbewijs te overleggen. Inclusief arbeidskosten. Exclusief accessoires en reserveonderdelen, tenzij deze defect raakten en onder de garantie vielen.

• EEN JAAR VOLLEDIGE GARANTIE • Als uw D EWALT-product defect raakt als gevolg van het gebruik van verkeerde materialen of onjuiste constructie binnen 12 maanden na de datum van aankoop, garandeert DEWALT alle defecte onderdelen gratis te vervangen of – naar onze beoordeling – het apparaat gratis te vervangen, op voorwaarde dat:

• Het product niet verkeerd gebruikt is;

• Het product in redelijke mate is versleten;

• Er geen reparaties zijn ondernomen door niet-geautoriseerde personen;

• U een aankoopbewijs kunt overleggen;

• Het product compleet met alle originele onderdelen wordt geretourneerd. Als u aanspraak wilt maken op de garantie, neem dan contact op met uw leverancier of zoek het officiële D EWALT-servicecentrum bij u in de buurt in de DEWALT-catalogus of neem contact op met het DEWALT-kantoor op het adres dat wordt vermeld in deze handleiding. Een lijst van officiële DEWALT- servicecentra en volledige details over onze after-sales-service zijn ook te vinden op internet via: www.2helpU.com.NORSK
