GEBRUIKSAANWIJZING PHCP002 Profile

Ref. : 840000013 Handleiding Art. : PHC-P002 1 A. Functies

1. Deze programmeerbare digitale tijdschakelaar (hier verder vernoemd als « timer ») kan uw elektrische

apparaten via een specifiek vooringesteld programma schakelen. Dit maakt het een ideaal energiebesparend apparaat, of dient uitstekend als beveiliging van uw huis.

2. De aftelfunctie kan bij bepaalde tijd uw apparaten aan- of uitschakelen of via de random functie kunt u

apparaten op onregelmatige tijdstippen schakelen. Deze functie is niet ideaal al home automatisatie, maar is zeker geschikt als afschrikking voor inbrekers bij afwezigheid.

3. Het LCD toont de verschillende programma’s en reële tijd

4. Met maximum 140 aan/uit programma’s per week

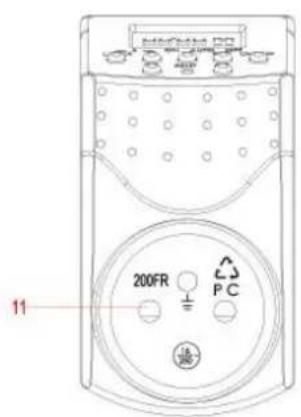

B. Foto en omschrijving No. Toetsen Functies

LCD display Toont de tijd en programma’s

CLOCK Keert terug naar actuele tijd wanneer in programma modus Houd ingedrukt om te schakelen tussen 12u/24u weergave Druk samen met V- om te schakelen naar zomer-/winteruur

CD (aftelfunctie) Druk op deze knop om de aftelfunctie te starten, wanneer de timer in AUTO status is ingesteld

RND (random functie) Druk op deze knop om de random functie te starten, wanneer de timer in AUTO status is ingesteld

ON/OFF knop Deze knop stelt u in staat te navigeren tussen ON, AUTO en OFF. Bij elke druk op de knop veranderd het de functie op het LCD scherm naar : ONAUTOOFF

SET Stel de tijd en week in en bevestig uw instellingen

Druk op deze knop om de tijd, week of programmanummer te verhogen

Druk op deze knop om de tijd, week of programmanummer te verlagen

« S » functie (zomer- /winteruur) Druk tegelijk op de knop CLOCK en V- om de tijd van zomer- naar winteruur te wijzigen, en omgekeerd. Op het Display verschijnt/verdwijnt de letter « S »

RESET Druk eenmaal om je ingestelde programma’s te verwijderen.

Stopcontact en plug Plug de timer in de stroom en verbind uw apparaat met het stopcontact van de timer.Ref. : 840000013 Handleiding Art. : PHC-P002 2 C. De tijd tonen U kunt op twee manieren de tijd op het LCD tonen:

1. 12u weergave : De tijd wordt getoond tussen 11 :59 en 12 :00 met de letters « AM » of « PM » op het LCD

2. 24u weergave : De tijd wordt getoond tussen 00 :00 en 23 :59, zonder « AM » of « PM »

3. Om te schakelen tussen 12u en 24u weergave, of omgekeerd, druk lang op de toets CLOCK tot de tijd op het

LCD display wijzigt. D. Instellen van weekdag en uur

1.2 Druk op de toets « ∧+ » of « ∨ - » om de weekdagen te kiezen. De sequentie op het display toont als volgt:

Mo(maandag)Tu(dinsdag)We(woensdag)Th(donderdag)Fr(vrijdag)Sa(zaterdag)Su(zondag)

1.3 Drukt u traag op de toetsen ∧+/∨－, dan zal keuze tussen de weekdagen traag verwisselen. Indien u de toetsen

ingedrukt houdt verwisselen deze snel. Druk op de « SET » toets om te bevestigen.

2. Instellen van het uur

2.1 Na bevestiging van de weekdag, knippert het uur op de LCD display

2.2 Druk op de toets ∧ + om het uur te verhogen, of op de toets ∨ - om het uur te verlagen.

2.3 Drukt u traag op de toetsen ∧+/∨－, dan zal keuze tussen het uur traag verwisselen. Indien u de toetsen

ingedrukt houdt verwisselen deze snel. Druk op de « SET » toets om te bevestigen.

2.4 Na het bevestigen van het juiste uur, knipperen de minuten. Herhaal dezelfde procedure voor het instellen van

de juiste minuten, zoals beschreven in punt 2.2 en 2.3

3. Instellen van het zomer-/winteruur

3.1 Druk gelijktijdig op de toets CLOCK en ∨ - om naar zomeruur over te gaan. Het uur op de LCD veranderd

automatisch met 1u en de letter « S » ( summer) toont op het scherm.

3.2 Druk opnieuw gelijktijdig op de toetsen CLOCK en ∨- om terug naar winteruur over te schakelen.

Opmerking : Het LCD moet steeds in real time uur staan om de instellingen van uur en week aan te kunnen passen. Indien de LCD in programmatie staat, druk eenmaal op de toets CLOCK om naar het juiste scherm naar real time uur te gaan.

1. Indien het scherm op real time uur staat, druk eenmaal op de toets ∧ + om naar programmatie over te gaan.

« 1ON » toont onderaan het scherm :

1.1 « 1 » Toont de gekozen programmanummer (Deze gaat van 1 tot 14)

1.2 « ON » betekent de tijd wanneer het apparaat AAN gaat.

1.3 « OFF » betekent de tijd wanneer het apparaat UIT gaat.Ref. : 840000013 Handleiding

verschillende programma’s te zien. Deze gaat als volgt : 1ON1OFF …… 20ON20OFF d ON/OFF (Aftelfunctie) Real time uur

3. Om te navigeren van programma 14 tot 1 druk steeds op de toets ∨ -. Deze gaat als volgt:

d ON/OFF (aftelfunctie)20OFF20ON …… 1OFF1ONReal time uur

4. Eens het juiste programma gekozen, kunt u de tijd en weekdag(en) aanpassen. Druk op de toets « SET » tot de

weekdag(en) knipperen. Indien u steeds op de toets ∧+ drukt, toont dit de weekdagen waarop de timer moet schakelen als volgt :

5. Indien u op de toets V - drukt, Toont dit de weekdag(en) in omgekeerde volgorde zoals hierboven.

6. Indien u eenmaal op de toetsen ∧ +/∨ - drukt, navigeert u traag tussen de verschillende weekdag(en). Indien u

blijft drukken, navigeert u snel. Los deze toets om indien u het geschikte weekprogramma heeft gevonden. Druk op de toets « SET » om te bevestigen.

7. Na bevestiging zal het uur knipperen. Volg de stappen zoals beschreven in punt D2, om het juiste uur in te

8. Om meerdere programma’s in te stellen, volg de stappen zoals beschreven in #2 of #7

Opmerking : (a) Om een ingesteld programma te veranderen, herhaal de stappen #2 tot #7 zoals vermeld in punt E en verander de data. (b). Na het instellen van uw programma, druk eenmaal op de toets CLOCK om terug te keren. Indien u gedurende 15 seconden geen toets indrukt, springt het LCD automatisch naar Real time uur. F. Aftelfunctie

1. Wanneer het LCD in Real time uur staat druk eenmaal op de toets ∨- om de aftelfunctie aan te passen. « d ON »

of « d OFF » toont op het LCD.

1.1 “d” : betekent dat de timer in programma “aftelfunctie” stat

1.2 “ON” : betekent dat gedurende de gekozen afteltijd het apparaat AAN staat.

1.3 “OFF” : betekent dat gedurende de gekozen afteltijd het apparaat UIT staat.Ref. : 840000013 Handleiding

2. Druk op de toets « SET » tot de ON/OFF display knippert, U kunt nu uw afteltijd instellen.

3. Druk op de toetsen ∧+/∨- om te kiezen tussen ON/OFF en druk op de toets « SET » om te bevestigen.

4. Eenmaal bevestigd, knippert de afteltijd voor het aantal uur. Druk op de toetsen ∧+/∨- om de juiste afteltijd te

kiezen en druk op de toets « SET » om te bevestigen.

5. Na bevestiging knipperen de minuten. Druk op de toetsen ∧+/∨- om de juiste minuten in te stellen en druk op de

toets « SET » om te bevestigen.

6. Uiteindelijk knipperen de seconden. Druk op de toetsen ∧+/∨- om de juiste seconden te kiezen en druk daarna

op de toets « SET » om te bevestigen. Interval kan gekozen worden tussen 99:59:59 tot 1 seconde.

7. Stop uw timer in het stopcontact (CA) en stel de timer in op AUTO, om de aftelfunctie in te kunnen schakelen.

8. Druk eenmaal op de toets CD om de aftelfunctie te starten, « dON » of « dOFF » knippert onderaan het scherm,

dit betekent dat dat de aftelfunctie is gestart. Druk nogmaals op de toets CD om de aftelfunctie te stoppen. Opmerking : (a). wanneer de aftelfunctie is gestart, toont het LCD het Real time uur. Druk eenmaal op de toets ∨- om de details te tonen. (b) Om een vooringesteld programma te veranderen, herhaal de procedures #2 tot #6 van deel F om de parameters aan te passen. (c). Na het instellen druk eenmaal op de toets CLOCK OM terug te keren naar Real time uur. Indien u gedurende 15 seconden geen toets indrukt, springt het LCD automatisch naar Real time uur.

1. De RANDOM functie schakelt de timer op onregelmatige tijdstippen :

1.1 Minimum tijd voor het uitschakelen : 26 minuten

1.2 Maximum tijd voor het uitschakelen : 42 minuten

1.3 Minimum tijd voor het inschakelen : 10 minuten

1.4 Maximum tijd voor het inschakelen : 26 minuten

2. Stop uw timer in het stopcontact (CA) en stel de timer in op AUTO, om de random functie in te kunnen schakelen

3. Druk eenmaal op de toets RND, de random functie is ingeschakeld. Het aangesloten toestel zal met een interval

van 26min tot 42min uitschakelen en met een interval van 10min tot 26min inschakelen.

4. Druk nogmaals op de toets RND om deze functie uit te schakelen.

5. De random functie vervangt de ingestelde ON/OFF programma’s.

Opmerking : De Random functie werkt niet wanneer er geen programma’s zijn ingesteld. Stel eerst een aantal programma’s in om dan, via de random functie, deze met willekeurige intervallen aan- en uit te schakelen. H. Een programma stoppen/verder zetten Om de gekozen programma’s te stoppen of verder te zetten druk steeds op de toets « ON/OFF ». Het LCD toont :

1. ON : De ingestelde programma’s werken niet, het aangesloten apparaat werkt continu.

2. AUTO : Het aangesloten apparaat werkt volgens de ingestelde programma’s.

3. OFF : De ingestelde programma’s werken niet. Het aangesloten apparaat werkt niet.Ref. : 840000013 Handleiding

Art. : PHC-P002 5 Opmerking: (a). De aftelfunctie en random functie werken enkel wanneer de timer in stand AUTO staat. (b). Wanneer de aftelfunctie is ingeschakeld, werken de Random functie en ingestelde AAN/UIT programma’s niet. (c).Wanneer Random functie is ingeschakeld, werken de aftelfunctie en ingestelde AAN/UIT programma’s niet.

2. Schakel het te schakelen apparaat uit.

3. Plug het te schakelen apparaat in het stopcontact van de timer. Plug de timer in een stopcontact.

4. Schakel het te schakelen apparaat aan.

5. Het te schakelen apparaat zal volgende de ingestelde programma’s werken, tenzij manueel een andere functie

gekozen wordt. J. Veiligheid Deze timer is geschikt voor gebruik binnenshuis. Gebruik deze nooit buiten.

1. Het maximum vermogen mag niet worden overschreden, al aangegeven in de specificaties

2. Eenmaal aangesloten, is de interne batterij opgeladen na 2 uur.

K. Garantie De garantieperiode bedraagt 2 jaar en vangt aan op de datum van aankoop. Gedurende de garantieperiode verhelpt Eltra nv alle defecten die te wijten zijn aan materiaal- of productiefouten. Eltra nv kan, naar keuze, het defecte toestel ofwel herstellen ofwel vervangen. Eltra nv is niet verplicht om toestellen te herstellen of te vervangen indien ze defect zijn geraakt ten gevolge van beschadigingen, oneigenlijk gebruik, modificaties of wijzigingen die werden aangebracht na de aankoopdatum. Breng het defecte toestel, samen met het originele aankoopbewijs terug naar de winkel waar het toestel werd verkocht. Voeg steeds een nota toe met de beschrijving van het probleem. Eltra nv kan onder gen enkel beding aansprakelijk gesteld worden voor schade van welke aard ook, indien het toestel niet correct volgens de voorgeschreven installatie-instructies werd geïnstalleerd, noch voor schade ten gevolge van onvoorziene omstandigheden zoals natuurrampen, blikseminslag… Alle daaruit voortvloeiende kosten vallen bijgevolg uitsluitend ten laste van de koper en worden niet gedekt door de garantievoorwaarden. L. Specificaties Voeding : 230V~, 50Hz, 8.7A Maximaal vermogen : 2000W IP waarde : IP20 Werkingstemperatuur : 0 to 55°C Minimale tijdsinstelling : 1 minuut

2. Instellen van het uur

2.1 Na bevestiging van de weekdag, knippert het uur op de LCD display

2.2 Druk op de toets ∧ + om het uur te verhogen, of op de toets ∨ - om het uur te verlagen.

2.3 Drukt u traag op de toetsen ∧+/∨－, dan zal keuze tussen het uur traag verwisselen. Indien u de toetsen

ingedrukt houdt verwisselen deze snel. Druk op de « SET » toets om te bevestigen.

2.4 Na het bevestigen van het juiste uur, knipperen de minuten. Herhaal dezelfde procedure voor het instellen van

de juiste minuten, zoals beschreven in punt 2.2 en 2.3

3. Instellen van het zomer-/winteruur

3.1 Druk gelijktijdig op de toets CLOCK en ∨ - om naar zomeruur over te gaan. Het uur op de LCD veranderd

automatisch met 1u en de letter « S » ( summer) toont op het scherm.

3.2 Druk opnieuw gelijktijdig op de toetsen CLOCK en ∨- om terug naar winteruur over te schakelen.

Opmerking : Het LCD moet steeds in real time uur staan om de instellingen van uur en week aan te kunnen passen. Indien de LCD in programmatie staat, druk eenmaal op de toets CLOCK om naar het juiste scherm naar real time uur te gaan.

4. Indien het scherm op real time uur staat, druk eenmaal op de toets ∧ + om naar programmatie over te gaan.

« 1ON » toont onderaan het scherm :

1.1 « 1 » Toont de gekozen programmanummer (Deze gaat van 1 tot 14)

1.2 « ON » betekent de tijd wanneer het apparaat AAN gaat.

1.3 « OFF » betekent de tijd wanneer het apparaat UIT gaat.

verschillende programma’s te zien. Deze gaat als volgt : 1ON1OFF …… 20ON20OFF d ON/OFF (Aftelfunctie) Real time uur

6. Om te navigeren van programma 14 tot 1 druk steeds op de toets ∨ -. Deze gaat als volgt:

d ON/OFF (aftelfunctie)20OFF20ON …… 1OFF1ONReal time uur

7. Eens het juiste programma gekozen, kunt u de tijd en weekdag(en) aanpassen. Druk op de toets « SET » tot de

weekdag(en) knipperen. Indien u steeds op de toets ∧+ drukt, toont dit de weekdagen waarop de timer moet schakelen als volgt :

8. Indien u op de toets V - drukt, Toont dit de weekdag(en) in omgekeerde volgorde zoals hierboven.

9. Indien u eenmaal op de toetsen ∧ +/∨ - drukt, navigeert u traag tussen de verschillende weekdag(en). Indien u

blijft drukken, navigeert u snel. Los deze toets om indien u het geschikte weekprogramma heeft gevonden. Druk op de toets « SET » om te bevestigen.

10. Na bevestiging zal het uur knipperen. Volg de stappen zoals beschreven in punt D2, om het juiste uur in te

11. Om meerdere programma’s in te stellen, volg de stappen zoals beschreven in #2 of #7

Opmerking : (a) Om een ingesteld programma te veranderen, herhaal de stappen #2 tot #7 zoals vermeld in punt E en verander de data. (b). Na het instellen van uw programma, druk eenmaal op de toets CLOCK om terug te keren. Indien u gedurende 15 seconden geen toets indrukt, springt het LCD automatisch naar Real time uur. F. Aftelfunctie

1. Wanneer het LCD in Real time uur staat druk eenmaal op de toets ∨- om de aftelfunctie aan te passen. « d ON »

of « d OFF » toont op het LCD.

1.1 “d” : betekent dat de timer in programma “aftelfunctie” stat

1.2 “ON” : betekent dat gedurende de gekozen afteltijd het apparaat AAN staat.

1.3 “OFF” : betekent dat gedurende de gekozen afteltijd het apparaat UIT staat.Ref. : 840000013 Manual

2. Druk op de toets « SET » tot de ON/OFF display knippert, U kunt nu uw afteltijd instellen.

3. Druk op de toetsen ∧+/∨- om te kiezen tussen ON/OFF en druk op de toets « SET » om te bevestigen.

4. Eenmaal bevestigd, knippert de afteltijd voor het aantal uur. Druk op de toetsen ∧+/∨- om de juiste afteltijd te

kiezen en druk op de toets « SET » om te bevestigen.

5. Na bevestiging knipperen de minuten. Druk op de toetsen ∧+/∨- om de juiste minuten in te stellen en druk op de

toets « SET » om te bevestigen.

6. Uiteindelijk knipperen de seconden. Druk op de toetsen ∧+/∨- om de juiste seconden te kiezen en druk daarna

op de toets « SET » om te bevestigen. Interval kan gekozen worden tussen 99:59:59 tot 1 seconde.

7. Stop uw timer in het stopcontact (CA) en stel de timer in op AUTO, om de aftelfunctie in te kunnen schakelen.

8. Druk eenmaal op de toets CD om de aftelfunctie te starten, « dON » of « dOFF » knippert onderaan het scherm,

dit betekent dat dat de aftelfunctie is gestart. Druk nogmaals op de toets CD om de aftelfunctie te stoppen. Opmerking : (a). wanneer de aftelfunctie is gestart, toont het LCD het Real time uur. Druk eenmaal op de toets ∨- om de details te tonen. (b) Om een vooringesteld programma te veranderen, herhaal de procedures #2 tot #6 van deel F om de parameters aan te passen. (c). Na het instellen druk eenmaal op de toets CLOCK OM terug te keren naar Real time uur. Indien u gedurende 15 seconden geen toets indrukt, springt het LCD automatisch naar Real time uur.

1. De RANDOM functie schakelt de timer op onregelmatige tijdstippen :

1.1 Minimum tijd voor het uitschakelen : 26 minuten

1.2 Maximum tijd voor het uitschakelen : 42 minuten

1.3 Minimum tijd voor het inschakelen : 10 minuten

1.4 Maximum tijd voor het inschakelen : 26 minuten

2. Stop uw timer in het stopcontact (CA) en stel de timer in op AUTO, om de random functie in te kunnen schakelen

3. Druk eenmaal op de toets RND, de random functie is ingeschakeld. Het aangesloten toestel zal met een interval

van 26min tot 42min uitschakelen en met een interval van 10min tot 26min inschakelen.

4. Druk nogmaals op de toets RND om deze functie uit te schakelen.

5. De random functie vervangt de ingestelde ON/OFF programma’s.

Opmerking : De Random functie werkt niet wanneer er geen programma’s zijn ingesteld. Stel eerst een aantal programma’s in om dan, via de random functie, deze met willekeurige intervallen aan- en uit te schakelen. H. Een programma stoppen/verder zetten Om de gekozen programma’s te stoppen of verder te zetten druk steeds op de toets « ON/OFF ». Het LCD toont :

1. ON : De ingestelde programma’s werken niet, het aangesloten apparaat werkt continu.

2. AUTO : Het aangesloten apparaat werkt volgens de ingestelde programma’s.

3. OFF : De ingestelde programma’s werken niet. Het aangesloten apparaat werkt niet.Ref. : 840000013 Manual

Art. : PHC-P002 5 Opmerking: (a). De aftelfunctie en random functie werken enkel wanneer de timer in stand AUTO staat. (b). Wanneer de aftelfunctie is ingeschakeld, werken de Random functie en ingestelde AAN/UIT programma’s niet. (c).Wanneer Random functie is ingeschakeld, werken de aftelfunctie en ingestelde AAN/UIT programma’s niet.

2. Schakel het te schakelen apparaat uit.

3. Plug het te schakelen apparaat in het stopcontact van de timer. Plug de timer in een stopcontact.

4. Schakel het te schakelen apparaat aan.

5. Het te schakelen apparaat zal volgende de ingestelde programma’s werken, tenzij manueel een andere functie

gekozen wordt. J. Veiligheid Deze timer is geschikt voor gebruik binnenshuis. Gebruik deze nooit buiten.

1. Het maximum vermogen mag niet worden overschreden, al aangegeven in de specificaties

2. Eenmaal aangesloten, is de interne batterij opgeladen na 2 uur.

K. Garantie De garantieperiode bedraagt 2 jaar en vangt aan op de datum van aankoop. Gedurende de garantieperiode verhelpt Eltra nv alle defecten die te wijten zijn aan materiaal- of productiefouten. Eltra nv kan, naar keuze, het defecte toestel ofwel herstellen ofwel vervangen. Eltra nv is niet verplicht om toestellen te herstellen of te vervangen indien ze defect zijn geraakt ten gevolge van beschadigingen, oneigenlijk gebruik, modificaties of wijzigingen die werden aangebracht na de aankoopdatum. Breng het defecte toestel, samen met het originele aankoopbewijs terug naar de winkel waar het toestel werd verkocht. Voeg steeds een nota toe met de beschrijving van het probleem. Eltra nv kan onder gen enkel beding aansprakelijk gesteld worden voor schade van welke aard ook, indien het toestel niet correct volgens de voorgeschreven installatie-instructies werd geïnstalleerd, noch voor schade ten gevolge van onvoorziene omstandigheden zoals natuurrampen, blikseminslag… Alle daaruit voortvloeiende kosten vallen bijgevolg uitsluitend ten laste van de koper en worden niet gedekt door de garantievoorwaarden. L. Specificaties Voeding : 230V~, 50Hz, 8.7A Maximaal vermogen : 2000W IP waarde : IP20 Werkingstemperatuur : 0 to 55°C Minimale tijdsinstelling : 1 minuut

Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM
