GEBRUIKSAANWIJZING LIGK60B2 Limit

INBOUWGASKOOKPLAAT INSTALLATIE EN GEBRUIKSAANWIJZING

LIGKXG60X
LIGKXG70X
LIGK60B
LIGK30X
LIGKXG90X
LIGK60B2

Let op: Gebruik deze kookplaat Niet alvorens de gebruiksaanwijzing gelezen te hebben

1.INLEIDING

Bedankt voor de aanschaf van een neue inbouwgaskookplaat.

Zelfs wonneer u reeds een gaskookplaat gebruikt heb, is het belangrijk om deze aanwijzingen te lezen alvorens te beginnen koken, vooral reckening houdende met de installment- en veiligheidsinstructies. Indien u enige problemen ondvindt bij de instalatie of het gebruik van uw kookplaat, bekijk dan grondig de gebruiksaanwijzing.

OPGEPAST!

Voor uw eigenveiligheid is het belangrijk dat de instructies betreffende installmentie, gebruik en onderhoud gevolgd worden.

We raden u aan deze gebruiksaanwijzing op een veilige plaats te bewaren voor toekomstig gebruik.

Gelieve deze gebruiksaawijzig mee te给他们 verkoop van het product.

2. UW GASKOOKPLAAT

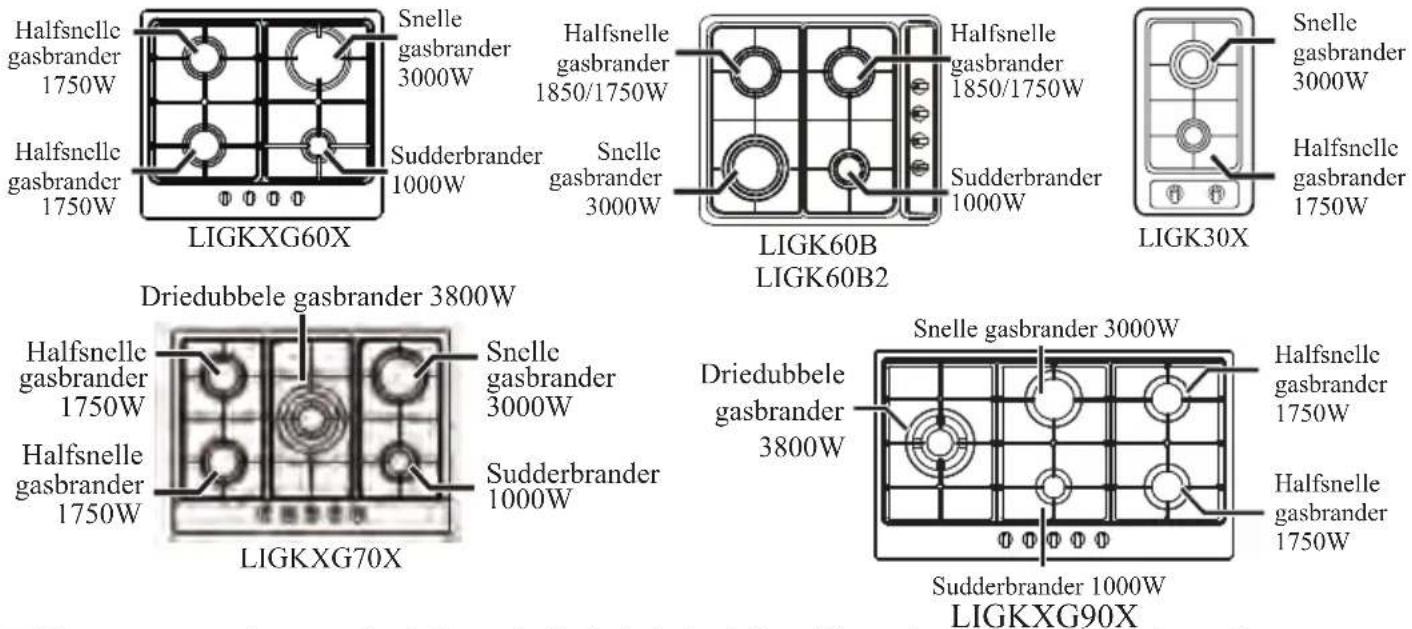

Type	Driedubbelegasbrander	Snellegasbrander	Halfsnellegasbrander	Sudden-brander	Materialial	Beveli-liging	Stroomaa-nsluiting	Afmetin-gen (mm)	Inbouw(mm)
LIGKXG60X	/	3000W 1	750W 1000W		Roestvrij	Ja	220-230V~50Hz	500x580x85	477x557
LIGKXG70X		3000W38	00W750W 1	000W	Roestvrij	Ja		500x680x90
LIGK60B		3000W/ 1	850W 1000W		Email	Ja		500x580x85
LIGKXG90X		3000W38	00W 1750W 1	1000W	Rocstvrij	Ja		500x860x90	477x837
LIGK60B2		3000W 1	750W 1000W/		Roestvrij	Ja		435x580x85	405x550
LIGK30X	/	3000W 1	750W /		Roestvrij	Ja		435x580x85	498x287

3. KUISEN

Email

Gebruik voor het poetsen van de emailen onderdelen een vod die in warm water met zeep uitgewrongen werden.

Goedgekeurd door het «Vitreous Enamel Development Council», gebruik vloeijaar kuisproduct of schrobben met fijn staalwolspons.

NOTA: De pannenroosters mogen ook in de afwasmachine.

Aluminium

Branderdeksels.

Gebruik een nylon borsteltje om de branderdeksels te poetsen. Na het poetsen, drogen met een doek en correct terug plaatsen

Controlleer of de onderdelen correct geplaatst zijn door de branders te ontsteken en zo verder te latent drogen.

Plastieken controknoppen.

Poets met een vod, uitgewrongen in warm water met zeep.

Roestvrij staal

Poets met een vod, uitgewrongen in warm water met zeep.

4.VEILIGHEIDSINSTRUCTIES

De gebruiksaanwijzing grondig lezen alvorens het gebruik van de kookplaat te starten.

De gebruiksaanwijzing is er voor uw veiligheid.

1.Het is wettelijk verplicht om de installmentie door een bevoegd persoon te latent doeon.
2. Reparations moeten gedaan worden door een bevoegt persoon.
3.Men mag het toestel nicht ombouwen of aanpassen.
4.Bij gebruik wordt de kookplaat erg heet, daarom moeten kinderen en huisdieren op een afstand gehonden worden.
Het gebruik van ovenhand Schoenen wordt aangeraden.
5.Sta Niet toe dat kinderen het toestel gebruiken of met onderdelen spelen.
6. Gebruik geen onstabiele pannen. Plaats het handvat weg van de rand van de kookplaat.
7.Houd het toestel proper in het teken van de hygiène en de veiligheid.
8.Dit toestel is voor huishoudelijk gebruik, bij commercieel gebruik vervalt de garantie.
9. Bedek de kookplaat Niet. Plaats geen brandbare voorwerpen op of naast het toestel bij gebruik.
10. Vul een frituurketel nooit meer dan met een derde aan olie. Laat het toestel Niet zonder toezicht bij gebruik.
11.Zet het toestel uit alvorens het te kuisen.
12. Na het koken alle knoppen uit zetten en het toestel lately afkoelen
13.Bij verkoop van het toestel de gebruiksaanwijzing meegeven.
14.Dit toestel dient Niet gebruikt te worden door mensen met lagere fysieke of geestelijkke capacitieteen (ook kinderen), of met een gebrek aan ervaring of kennis, behalve wanner ze onderricht krijgen en onder toezicht staan van een person verantwoordelijk voor hun veriligheid.
15.Kinderen moet duidelijk gemaakt worden dat het toestel Niet om te spelen is.
16. Wanner de stroomkabel beschadigd is, dan moet deze verrangen worden door een bevoegd persoon.
17.Het toestel of de stroomkabel nicht onderdompelen in water of in andere vloeistoffen.
18.Bij onderhoud of kuisen de stekker uittrekken.

5. INSTALLATIE VAN DE KOOKPLAAT

De hierna volgende uitleg over installment, aanpassingen en onderhoud mogen enkel door bevoegde personen uitgevoerd worden.

De installmentie van de kookplaat要去 gebeuren volgens de geldende regels en standaarden.

Dit toestel is nicht voorzien van een aparte uitlauf voor verbrandingsproducten.

Daarom要去 het geinstalleerd worden volgens de hier neergeschreven rechtlijnen. Er Dienst specifieke aandacht geboden te worden aan de rechtlijnen betreffende verluchting en ventilatie.

OPGEPAST!

De kookplaat mag nicht worden aangesloten worden aan een toestel voor het verwijderen van verbrandingsproducten.

Het moet aangesloten en verbonden worden volgens de geldende regelgeving.

Er dient specifieke aandacht besteed te worden aan de instructies betreffende de verluchting.

LOCATIE

De kookplaat mag in een keuken, eetkamer of zitkamer geinstalleerd worden, maar nicht in een ruimte met een douche of een bad.

. De kookplaat mag Niet geinstalleerd worden in een zitkamer of sloapkamer kleiner dan 20m^3

LPG modellen mogen Niet geplaatst worden in een ruimte onder het grondniveau, zoals bijvoorbeeld een kelder.

RICHTLIJNEN VOOR DE VENTILATIE

De ruimte waar de kookplaat geplaatst worden moet voldoen aan de luchttoevoer volgens richtlijnen:

BS 5440: Part 2.

De ruimte要去en venster hebben dat open gaat of gelijkaardig; sommige ruimten hebben permanente ventilatie nodig. Wanner de ruimte een volume van 5 tot 10m^3 heeft, dan is er een ventilatieopening van Minstens 50~cm^2 nodig. Bij een ruimte van minder dan 5m^3 is een ventilatieopening van minstens 100~cm^2 nodig Wanner er zich in de ruimte andere brandstof gebruikende toestellen bevinden, dan要去 men reeking honden met: BS 5440 deel 2, om te weten aan welke voorwaarden de verluchting要去 voldoen.

NOTA: Het gebruik van de kookplaat zorgt voor de productie van warmte en vocht in de ruimte waar ze staat. Houd de keuken goed verlucht. Houd tatsächelijk verzuchtingsgaten open of installer een mechanisch verluchtingstoestel (fig 2).

Wanner er gen verluchtingstoestel aan staat, cn u gebruikt een grill of meerdere branders, open dan een vensterIn (fig. 3).

(*)minimum lucht inlaat: 100c m²

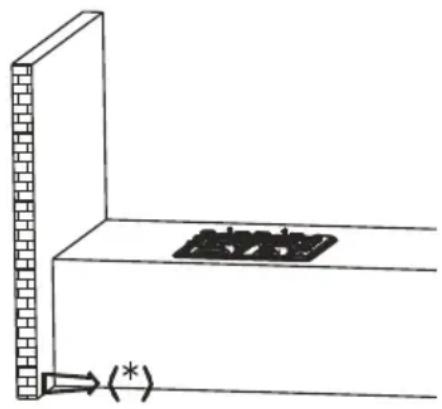

Fig 1

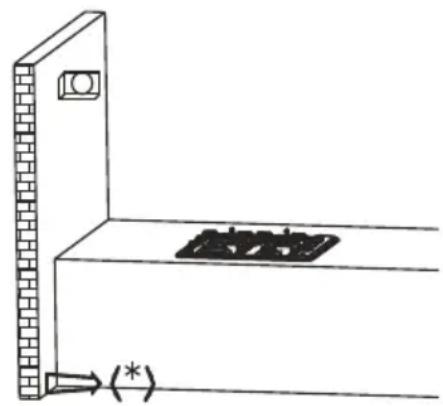

Fig 2

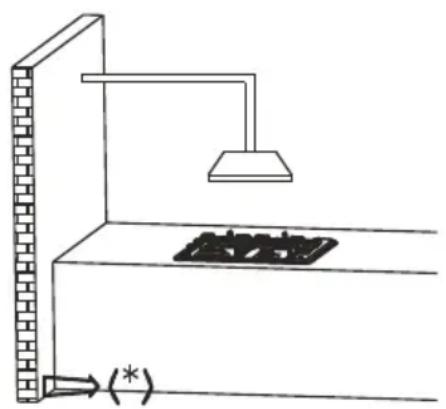

Fig 3

HET TOESTEL UITPAKKEN

Verwijder de verpakking voor gebruik en controllerer of het toestel zich in perfecte staat bevindt.

Bij twijfel het toestel Niet gebruiken en de verkoper contacteren.

Sommige onderdelen worden beschermd door een plastieken folie, deze要去 verwijderd worden voor gebruik.

Het verpakkingsmaterial mag om veiligheidsredenen nicht binnen het bereik van kinderen gelaten worden.

INSTALLATIE VAN DE KOOKPLAAT

De kookplaat mag op elke werkblad met een dikte van 40 tot 50mm geinstalleerd worden, met een vrij ruimte van minstens 750~mm boven de kookplaat.

fig. 4. Bij hetplaatsen van een 600~mm brugtoestel boven het 700~mm kooktoestel, danogens de toestellen lager dan 760~mm down, tot 334~mm zichn, indien ze resisent zichn gegen stoom en hitte.

De kookplaat heeft een affdichting zodate er geen vloeistoffen maar binnen konnen stromen, deze kan als volgt geplaatst worden:

Maak de affdichting los, zodenig dat de transparante beveiliging nog aan het ziegel hangt.

Draai de kookplaat om en plaats strip ^E^ (fig. 5) onder de rand van de kookplaat zich, zodanig dat de affdichting perfect past in de onderkant van de kookplaat. De uiteinden van de affdichting要去 passen zonder te overlappen. Bevestig de affdichting gelijkmatig door ze stevig gegen de kookplaat te drukken.

Eenheid:mm

LIGKXG60XLIGKXG70XLIGK60B

Bemerkingen bij installmentie

Wanner een gaskookplaat boven een schuif of kast geplaats worden, dan dient men ervoor te zorgen dat ze geen contact makes met de behuizing van de kookplaat die hect kan worden.

Dit wordt dikwijls opgelost door binnen het kabinet een houten plaat op een afstand van 15mm onder de kookplaat teplaatsen.(see fig 1). De plaat要去 passende ventilatie hebben aan de achterkant.

Omwille van het onderhoud moet het paneel eenvoudig te verwijderen zijn.

Plaatsen en bevestigen van de kookplaat

Alvorens de kookplaat op de werkplank teplaatsen, moet de affdichting bevestigd worden. Dit要去 gelijkmatig gebeuren,+zonder gaten of overlapping,zodate er geen vloeistof onder de kookplaat kan lopen.

1) Verwijder pannenrooster en branderdeksels zonder de ontstekingsmechanismen en thermokoppeling te beschadigen
2) Doe de affdichting rond de onderste rand van de kookplaat, zoals op de illustratie (links).
3) Plaats dc kookplaat op de daartoc bestemde locatie en duw ze waar onder zodanit ze stevig in zichn behuizing staat.
4) Bevestig de kookplaat op zijn positie met de bijgeleverde klemmen.

Bevestig een uiteinde van de klemmen in de gaten aan de onderkant van de kookplaat.

Het andere uiteinde van de klemmen要去onder het werkblad bevestigd worden om de kookplaat te verankeren op zijn positie.

VERBINDING GAS

De inlaatfitting voor het gas is een 1 / 2'' mannelijke conische verbinding voor gas, rekening houdende met De ISO 7-1 standard. Gebruik een harde buis om de verbinding te makeen.

Bij het verbinden is het belangrijk om de pakking (A)

Tussen inlaatbuis (C) en elleboog (B) teplaatsen, om de affdichting van het gas te verzekeren.

ELECTRISCHE VERBINDING

Het toestel要去 aangesloten worden door een bevoegt persoon, met vaste bekabeling via een tweepolige. Geschakelde gezekerde uitgang met een zekering van 3amp, en met een afstand van minstens 3mm tussen de polen.

We raden aan het toestel te latent installereren door een gekwalificeerde elektrieker die voldoet aan de.

De elektriciteitskabels hebben de volgende kleurcodes: Groen & geel = A Harding,

Blauw = Neutraal, Bruin = Fasedraad.

DIAGRAM VERBINDEN OPGEAST! Voltage verwarmingselementen 220V Opgepast! Dc veiligheidskabel moot telkens verbonden worden met: PE terminal.		N L	Type aangcraden aansluitkabel
	Voor 220V geaarde enkelfasige connectie, verbind L terminals en N terminals, veiligheidsdraad aan PE

• Vervang injectoren door passende injectoren volgens babel onderaan.(zie fig. 6).

Verwijder branderdeksels en ringen met copsleutel"B", schroef Injector "A" los (zie fig. 6).

• Pas aan zoals bij fig. 7:

Ontsteek de brander en draai de knop maar de laagste positie.

Verwijder knop "M"

Plaats schroevendraier "D" in schacht "C" en draai de schgroef links of rechts tot de vlam de gewenste lage stand bereikt.

• Controller of de vlam Niet gaat wanner ze van de hoogste waar de laagste positie gedraaid worden.

Fig 6

Fig 7

LABEL INJECTOREN

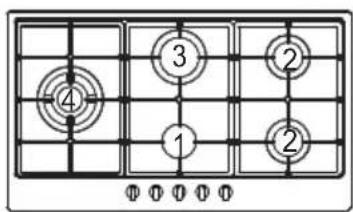

	BRANDERS	GAS	NORMALE DRUK	NORMALE GRAAD	INJECTOR DIAMETER	NOMINALE WARMTE INPUT
	BESCHRIJVING		mbar kW 1/100 mm			MIN.
1	EXTRA	BUTAAN	28-30	1	49	0.6
		PROPAAN	37	1	49	0.6
		NATURAL	20	1	72	0.6
2	HALFSNEL	BUTAAN	28-30	1.75/1.85	67	0.8
		PROPAAN	37	1.75/1.85	67	0.8
		NATURAL	20	1.75/1.85	97	0.8
3	SNEL	BUTAAN	28-30	3.0	86	1.2
		PROPAAN	37	3.0	86	1.2
		NATURAL	20	3.0	18	1.2
4	DRIEDUB-BELE VLAM	BUTAAN	28-30	3.8	100	2.6
		PROPAAN	37	3.8	100	2.6
		NATURAL	20	3.8	135	2.6

6. GEBRUIKSAANWIJZING

1. Om een brander aan te zetten要去 men de bijhorende knop indrukken en gegen de klok in draaien maar het symbol van de vlam. (fig 8)
   2.Houd de knop ingedrukt tot wanneer er een vlam is.
   3.Draai de knop maar de gewenste stand.
2. Wanner de vlam per ongeluk uit gaat, draai dan de brander uit en wacht minstens een minuut alvorens ze wee aan te steken.

OPMERKING: In geval van een stroompanne konnen stekjes gebruikt worden.

Houd de controleknop voor 15s ingedrukt zodat het vuur blijft branden wanneer men de knop los LAST.

Indien het vuuruit gaat, wacht dan een minuut alvorens het weeer aan te steken.

Gesloten positie

Positiegrovetlam

Positiekleinevlam

SELECTER DE JUISTE BRANDER

Gebruik voor elke brander een pot met de juiste grootte en een latte bodem (zie tabel onderaan en fig. 9).

Wanner de inhoud van dc pan begint te koken, draai dan de knop maar een lagere stand.

Gebruik steeds een deksel op de pannen

OPGEPAST: Gebruik geen potten die buiten de rand van de kookplaat uitsteken

Branders	Driedubbele 3800W	Snel 3000 W	Halfsnel 1750/1850 W	Extra 1000W
φ potten in cm	24-26	20-22	16-18	10-14

Correcte beschikking van het product:

Dit product mag Niet mag worden weggesmeten met het restafval binnen de EU.

Dit product is voorzien van een classificatiesymbol voor afvalsorting van elektrische en

elektronische apparatuur. Breng het hier het verzamelpunt voor recycling van elektrische elektronische apparatuur. Raadpleeg uwplaatselijke autoriteiten om te weten waar u die verzamelpunten aantreft.

7.PROBLEMEN OPLOSSEN

Controlleer onderstaande vragen wannecu problemen ondervindt met uw kookplaat.

ONGELIJKMATIGE OF GELE VLAM IPV BLAUWE VLAM.

Uitschakelen en dc volgende punten controlleren:

1.Zijn alle onderdelen van de branders correct geinstalleelerd?

2.Zijn er geen gaten van de branders verstopt?

1. Controller of er geen vuil of stof op de branders ligt.

DE BRANDERS GAAN NIET AAN

Controller of de stroom aan staat en de zekering nicht gesprongen is.

Controller of de ontsteker Niet verstoet of vuil is.

Controller of de gastoveoer aan staat.

Controller of de gaten van de braner Niet verstopt zijn.

GEUR VAN GAS?

Controller of er nog cen knop open staat.

Indien ze uit stonden, sluit de gas dan af aan de hoofdkraan en bel de verantwoordelijk voor het onderhoud.

Ga Niet op Zoek maar de oorzaak met een vuurtje of lucifer, gebruik de ontsteking niet NOG STEEDS EEN PROBLEEM?

Bel de verantwoordelijke voor het onderhoud.

Ovcr ERP

A)Afmetingen en berekeningsmethodes

*Det gasfournuis heeft een CE goedkeuring, conform de Gas Appliances Directive 2009/142/EC.

*De energetische efficiente van het formuiis zichen getest en gemeten conform EN 30-2-1-1998 + A1-2003 + A2-2005.

*De semi-snelle en de snelle gasbranders werden apart getest. De extra brander dient nicht getest geworden, aangczen zijn nominale warmtcbelsating minder dan 1,16 kW bedraagt.

*De energetische efficiente van branders en kookplaat werden berekend volgens de Commission regulation (EU) No. 66/2014.

B)Rationeel gebruik van het toestel

*Het formuiis isoor huiselijk gebruik en dient Niet gebruikt te worden voor commercie doeleinden.

*Het fornuis werkkt op gas (LPG cn naturulijk gas). Afvalproducten bevatten koolstofmonoxide en koolstofdioxide. De uitstoot van afvalproducten beenvloedt het milieu vanaf een zeker niveau van CO en CO2.

*Plaats het gasfornuis volgens de richtlijnen in bijlage nr 5 om een rationeel gebruik van energia te verzekeren. Gebruik correcte potten bij de branders.

*Lees de handleiding alvorens het toestel te gebruiken, dit om de verilgheid te garanderen.

*Volg de richtig in de handleiding om een goede levensduur van het toestel te garanderen.

*Neem contact op met uw Dienst na verkoop voor reparaties of verranging van onderdelen. (vb gasklep, controleknap,...)

*Det formuiis is voornamelijk van metaal gemaakt. Gelseve het toestel maar een van de juiste recyclage-centra te brengen wanner het versleten is.

*Het verpakkingsmaterialiaal van dit toestel is recycleerbaar. Ontdoe u ervan op correcte wijze.

Dit apparaat moet in overeenstemming met de geldende regels en in een voldoende verluchtte ruimte geplaatst worden.

Lees de handleiding alvorens
hct apparaat tc installeren of tc gebruiken
