GEBRUIKSAANWIJZING PF600 DeepCool

Voeding Hoofdvoedingsaansluiting (20+4)-pins ×1 CPU(4+4)-pins x 1 CPU(4+4)-pins x 2 PCI-E(6+2)-pins x 2 SATA x 3 + 4-pins randapparatuur x 1 Bevestigingsschroeven AC netsnoer 34Specificatieblad 566789101112Modelnr AC-ingang DC-uitgang Max. uitgangsstroom Maximaal gecombineerd vermogen Totale output

Modelnr AC-ingang DC-uitgang Max. uitgangsstroom Maximaal gecombineerd vermogen Totale output Modelnr AC-ingang DC-uitgang Max. uitgangsstroom Maximaal gecombineerd vermogen Totale output Modelnr AC-ingang DC-uitgang Max. uitgangsstroom Maximaal gecombineerd vermogen Totale output Modelnr AC-ingang DC-uitgang Max. uitgangsstroom Maximaal gecombineerd vermogen Totale output 13141516171819Instalação Installatie Installer

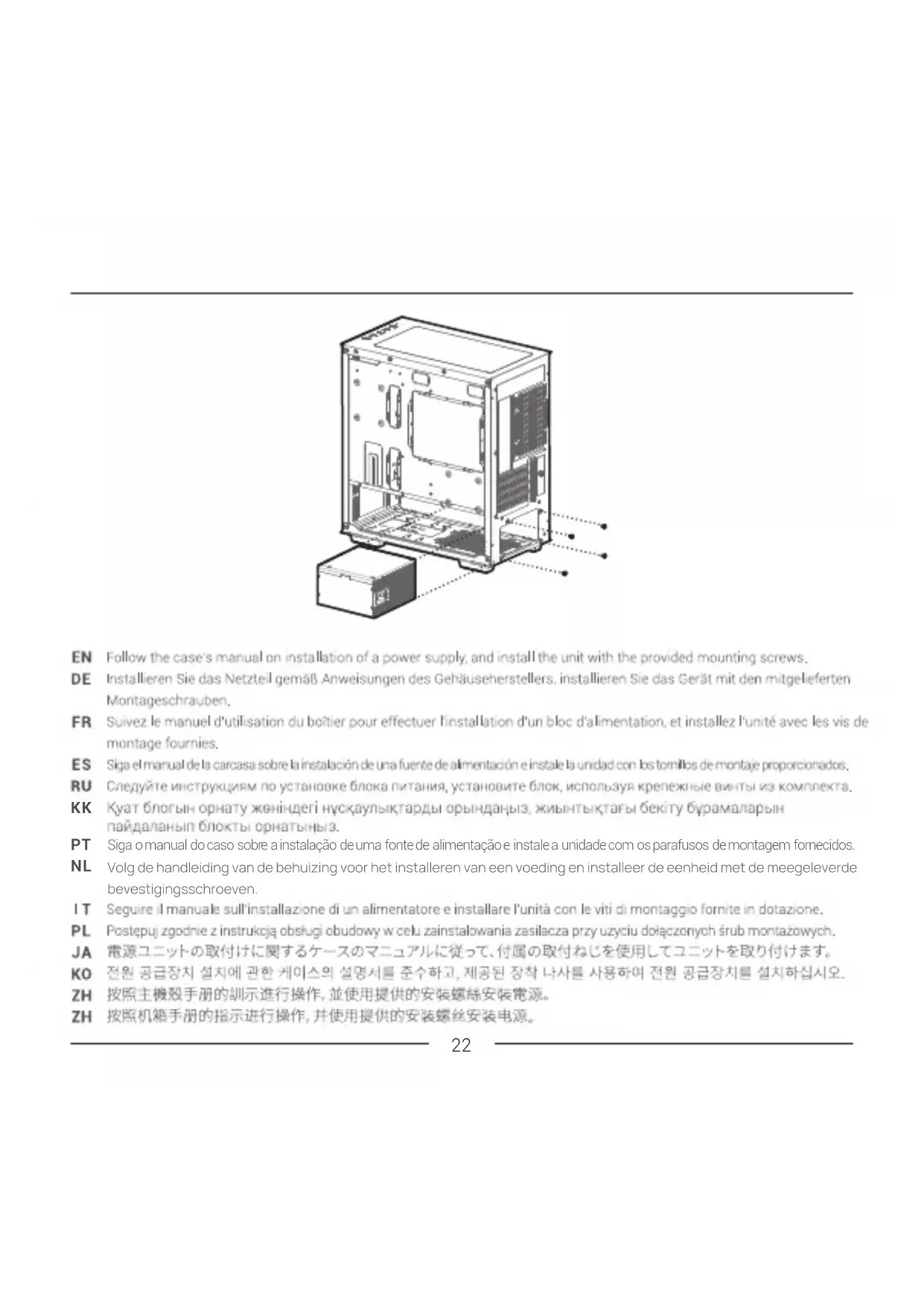

KK22 Siga o manual do caso sobre a instalação de uma fonte de alimentação e instale a unidade com os parafusos de montagem fornecidos. Volg de handleiding van de behuizing voor het installeren van een voeding en installeer de eenheid met de meegeleverde bevestigingsschroeven.

KKO cabo 24 Pinos da placa-mãe tem um conector removível 4 Pinos, que permite suporte para os soquetes de alimentação 24 Pinos e 20 Pinos na placa-mãe. De 24-pins moederbordkabel heeft een afneembare 4-pins connector, waardoor zowel 24-pins als 20-pins voedingsaansluitingen op het moederbord ondersteund kunnen worden.

Conecte o cabo da CPU (4+4) Pinos à placa-mãe. Sluit de CPU(4+4)-pins kabel aan op het moederbord.

24Ligue o cabo periférico à tomada de alimentação do disco rígido e do CD-ROM/DVD-ROM. Sluit de randapparatuurkabel aan op de voedingsaansluiting van de harde schijf en de CD-ROM/DVD-ROM.

25Conecte o cabo SATA ao soquete de alimentação do SSD SATA ou disco rígido. Sluit de SATA-kabel aan op de voedingsaansluiting van de SATA SSD of harde schijf

361.É proibido puxar e dobrar o cabo elétrico da bateria, é proibído desmontar e tocar na água para evitar choques elétricos. 2.É proibido tocar no ventilador e bater nas partes frágeis, tenha cuidado com as partes metálicas para evitar cortes. 3.É proibido comer parafusos, graxa térmica, fluido de resfriamento de água ou outras partes do produto. Mensagem de advertência 371.Het is verboden om de kabelbatterij te trekken of te buigen, te demonteren of met water aan te raken om elektrische schokken te voorkomen. 2.Het is verboden om de ventilator aan te raken, kwetsbare onderdelen te raken en voorzichtig te zijn met metalen onderdelen om snijwonden te voorkomen. 3.Het is verboden om productonderdelen zoals schroeven, thermisch vet, waterkoelmiddel, enz. op te eten. 1.Boor geen gaten in dit product. 2.De voeding is een hoogspanningsproduct. Open de behuizing van de voeding niet en probeer de voeding niet te repareren; deze voeding heeft geen onderdelen die door de gebruiker kunnen worden gerepareerd. 3.Het product is uitsluitend bedoeld voor gebruik binnenshuis. 4.Gebruik de voeding niet in de buurt van water, op een locatie met hoge temperaturen of in een vochtige omgeving. 5.Installeer de voeding niet in de buurt van warmtebronnen (zoals radiatoren, elektrische kachels, fornuizen of andere apparaten die warmte kunnen produceren). 6.Steek geen voorwerpen in de ventilatieopeningen of het ventilatorrooster van de voeding. 7.Bevestig de kabels of connectors die bij de voeding zijn geleverd niet opnieuw. 8.Als de voeding modulaire kabels gebruikt, gebruik dan alleen de modulaire kabels geleverd door de leverancier. Andere modulaire kabels kunnen incompatibel zijn en ernstige schade aan het systeem en de voeding veroorzaken. 9.De afneembare 4-pins connector op de 24-pins moederbordkabel is geen "P4"- of "+12V"-connector. Als deze connector.wordt gebruikt als een "P4" of "+12V" connector, kan dit ernstige schade veroorzaken. 10.Het niet naleven van de veiligheidsinstructies en de instructies van de fabrikant leidt tot onmiddellijke ongeldigheid van verschillende garanties en waarborgen. 11.Het meegeleverde netsnoer is alleen bedoeld voor gebruik met dit product. Gebruik geen ander netsnoer dan het meegeleverde, aangezien dit het risico op brand kan vergroten. waarschuwingsberichten Belangrijke informatie over veiligheid Pas op voor elektrische schokken! Volg tijdens de installatie strikt de instructies en veiligheidswaarschuwingen van de fabrikant. Het niet opvolgen van de kan de voeding of het systeem beschadigen en ernstig letsel en mogelijk de dood veroorzaken.

471. Controleer of de schakelaar voor de ingangsspanning (115V/230V) op de juiste spanning staat en schakel indien

nodig over op de juiste spanning. Raadpleeg de gebruiksspanning in het gebruiksgebied. (Alleen van toepassing op voedingsproducten met een passieve PFC-functie).

2. Controleer of het netsnoer is aangesloten op het voedingsproduct zelf.

3. Controleer of de I/O-schakelaar op de voeding in de stand "I" staat.

4. Controleer of de netsnoeren van het moederbord, de grafische kaart, de harde schijf en andere interface-apparaten

correct zijn geïnstalleerd.

5. Druk de I/O-schakelaar op de voeding naar de positie "O" om de eenheid uit te schakelen, wacht 5 minuten zodat de

eenheid kan ontladen en de beveiliging kan worden gereset, druk de I/O-schakelaar terug naar de positie "I" en schakel vervolgens de voeding van het systeem in. Problemen oplossen Als de voeding niet goed werkt, controleer dan het volgende:

• Gebruik het product normaal in overeenstemming met de handleiding van het product, en er is geen sprake van oneigenlijk gebruik, buitensporig gebruik of ander onredelijk gebruik (bijv. gebruik van dit product voor producttesten).

• Schade die niet veroorzaakt is door natuurrampen (bijv. blikseminslag, brand, aardbevingen, overstromingen, sneeuwrampen, orkanen, insectenplagen, aanvallen van dieren, enz.).

• Het product is niet gedemonteerd, gewijzigd of gerepareerd. Onderdelen en componenten zijn niet gedemonteerd of vervangen.

• De verzegelingssticker van het product is niet verwijderd of beschadigd. 2.Tijdens de garantieperiode is de maximale gedeelde aansprakelijkheid van de merkeigenaar beperkt tot de waarde van het product in de huidige markt (de huidige restwaarde van het product, exclusief vracht, behandeling en andere kosten). De merkeigenaar is niet aansprakelijk voor andere verliezen veroorzaakt door het gebruik van dit product. 3.Gedurende de garantieperiode is de merkeigenaar verplicht het defecte product te repareren of te vervangen. De merkeigenaar is echter in geen geval aansprakelijk voor enig verlies veroorzaakt door de verkoop, aankoop of het gebruik van dit product (met inbegrip van maar niet beperkt tot schade aan gegevens, verlies van zaken, winstderving, incidentele of indirecte schade als gevolg van het gebruik van dit product, al dan niet voorzienbaar, de merkeigenaar is vooraf op de hoogte gesteld van de mogelijkheid van dergelijke schade, als de gebruiker nog steeds de garantieclausule schendt, het onjuist gebruik van het contract en het verlies veroorzaakt door de eigen nalatigheid van de gebruiker). 4.De voorwaarden van de garantie zijn alleen van toepassing op de oorspronkelijke koper die het product heeft gekocht via de erkende dealer of vertegenwoordiger van de merkeigenaar, en deze garantie kan niet worden toegepast op klanten die tweedehands goederen kopen. 5.Om uw rechten en belangen te beschermen, dient u een aankoopbewijs (kassabon of factuur) te bewaren en te overleggen, waarop duidelijk de aankoopdatum staat vermeld om de garantieperiode te bepalen.

1. Als dit product tijdens normaal gebruik niet goed werkt, neem dan contact op met onze geautoriseerde distributeurs

of vertegenwoordigers of ga naar de officiële website voor advies, zie de verpakking van het product voor de URL.

2. Ga bij twijfel naar de officiële website voor garantiedekking en meer service-informatie.
