Type product	Afzuigkap
Merk	Amica
Model	KH 173871 E
Installatie	Wandmontage (afhankelijk van versie, kan eiland of uitschuifbaar zijn)
Bedrijfsmodi	Afvoer of recirculatie (met actief koolstoffilter)
Aantal snelheden	3 snelheden + Boosterfunctie (Turbo)
Verlichting	Ja, onafhankelijk (type niet gespecificeerd)
Bediening	Knoppen en elektronisch display
Speciale functies	Klok, timer, uitgestelde uitschakeling (15 min), Booster (6 min)
Vetfilter	Aluminium, vaatwasserbestendig of handwas
Actief koolstoffilter	Vervangbaar (voor recirculatiemodus), levensduur ~2 maanden
Voeding	220-240 V ~50 Hz (te controleren op typeplaatje)
Afvoeraansluiting	Afvoerleiding Ø 120 of 150 mm, maximale lengte 4-5 m
Aanbevolen montagehoogte	Boven een elektrische kookplaat: volgens productblad; boven een gasfornuis: houd afstand zoals aangegeven door de kookplaat
Onderhoud	Maandelijks reinigen van het vetfilter; vervanging koolstoffilter elke 2 maanden
Veiligheid	Niet gebruiken zonder filter; niet flamberen; uitschakelen voor onderhoud; correcte bevestiging
Gebruik	Alleen voor huishoudelijk gebruik
Garantie	Volgens garantiekaart

Veelgestelde vragen - KH 173871 E AMICA

Hoe reinig ik het vetfilter van de afzuigkap?

Het aluminium vetfilter moet minstens een keer per maand worden gereinigd. Het kan in de vaatwasser of met de hand met een mild schoonmaakmiddel worden gewassen. Na meerdere wasbeurten kan er lichte verkleuring optreden, maar dit heeft geen invloed op de werking.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter wordt alleen gebruikt in recirculatiemodus. Het moet minstens elke 2 maanden worden vervangen, vaker bij intensief gebruik. Het kan niet worden gewassen of geregenereerd.

Hoe stel ik de klok in op de afzuigkap?

In de standby-modus, druk op het kloksymbool gedurende 3 seconden. De urencijfers knipperen, stel in met de + en - toetsen. Druk nogmaals om de minuten in te stellen, en een derde keer om te bevestigen.

Wat is de Boosterfunctie (Turbo)?

De Boosterfunctie activeert een zeer hoge afzuigsnelheid gedurende ongeveer 6 minuten, daarna keert de afzuigkap automatisch terug naar snelheid 1. Niet opnieuw gebruiken binnen 30 minuten om oververhitting te voorkomen.

Hoe gebruik ik de uitgestelde uitschakeling?

Wanneer de afzuigkap in werking is, druk op de toets voor uitgestelde uitschakeling. De afzuigkap blijft nog 15 minuten werken en schakelt dan automatisch uit. De verlichting blijft onafhankelijk.

Welke veiligheidsafstand moet ik aanhouden tussen de afzuigkap en het fornuis?

De minimale hoogte boven een elektrische kookplaat staat in de technische specificaties. Voor een gasfornuis, respecteer de afstand aangegeven in de installatiehandleiding. Over het algemeen 65-75 cm.

Kan ik de afzuigkap in recirculatiemodus gebruiken zonder externe afvoer?

Ja, er moet een actief koolstoffilter worden geïnstalleerd en, afhankelijk van het model, een luchtgeleidingselement. De gefilterde lucht wordt terug de kamer in geblazen. Een afvoerslang is niet nodig, maar bij sommige modellen wordt het aangeraden.

Hoe installeer ik de afzuigkap correct?

Volg de stappen in de handleiding (afb. 3 en verder). Controleer of de muur of het plafond het gewicht kan dragen. Sluit de afvoerleiding aan indien in afvoermodus, of installeer het koolstoffilter voor recirculatie. Schakel de stroom uit voor aanvang van de werkzaamheden.

Wat moet ik doen als het netsnoer beschadigd is?

Gebruik de afzuigkap niet. Het snoer moet worden vervangen door de fabrikant, zijn reparatiedienst of een gekwalificeerd persoon om gevaar te voorkomen.

Kan de afzuigkap door kinderen worden gebruikt?

Kinderen ouder dan 8 jaar mogen het apparaat gebruiken onder toezicht. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. Laat kinderen niet met het apparaat spelen.

GEBRUIKSAANWIJZING KH 173871 E AMICA

GEBRUIKSAANWIJZING - AFZUIGKAP NL 56

UPUTE ZA UPORABU - KUHINJSKA NAPA HR 64

NAVODILA ZA UPORABO - KUHINJSKA NAPA SL 72

KH 17382 E
KH 17383 E
KH 17387 E
KH 17388 E

a

Geachte dames en heren,

Vanaf nu gaat u een afzuigkap van de{niewste generatie gebruiken. Deze afzuiigkap is special ontworpen en uitgevoerd om te voldoen aan uw verwachtingen en past perfect in een moderne keukeninrichting. De moderne constructieoplossingen en het gebruik van de niewste productietechnologie zorgen ervoor dat de afzuiigkap bijzonder functioneel en esthetisch is. Wij verzoeken u om deze handleiding zorgvuldig door te lezen voordat u overgaat tot montage van de afzuiigkap. Hierdoor voorkomt u fouten bij de installmentie en de bediening van de afzuiigkap. We wensen u veel voldoening en tevredenheid met uw keuze voor een afzuiigkap van ons bedrijf.

Hieronder vindt u de verklaring van de symbolen die voorkomen in deze gebruiksaanwijzing:

Belangrijke informatie voor de verilgheid van de gebruiker en de juiste exploitation van het apparaat.

Gevaren die voortkommen uit onjuist gebruik van het apparaat en handelingen die alleen mogen worden verricht door competente Personen, bijvoorbeeld van de service van de producent.

Aanwijzingen voor het gebruik van het apparaat.

Informatie over milieubescherming.

Verbod op het uitvoeren van bepaalde handelingen door de gebruiker.

INHOUDSOPGAVE

BELANGRIJKVEEILIGHEIDSINSTRUCTIES 57

Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.

Het apparatus is uitsluitend bestemd voor huishoudelijk gebruik.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparatusaat Niet beinvloeden.

• De producent is nicht aansprakelijk voor eventuele schade of brand die is ontstaandoor het apparaat die het resultaat is van het Niet in acheft nemen van de aanwijzingen uit deze gebruiksaanwijzing.

• De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem Niet voor andere doeleinden.

• De afzuigkap als afzui-ginstallatie moet worden aangesloten op een geschikt ventilatie-kanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik�). Voor de afzuigkap要去 een afvoerkanaal worden geinstalleerd om de lucht maar buiten af te voeren. De lengte van het kanaal (meestaleen buis van 120 of 150~mm ) mag nicht langer� dan 4 - 5m .Ook bij telescoopafzuigkappen en inbouwaf-zuigkappen die werken in de absorptiemodus is een luchtafvoerkanaal nodig.

In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installmentie van een afvoerkanaal voor delucht Niet nodig. We bevelen dan wel aan om een besturing van deluchtblazer te monteren (alleen schouwkappen).

De afzuigkap is uitgerust met onafhankelijkeverlichting en een aanzuigventilator die opeen,aantal snelhedenkan worden ingesteld.

Dit apparaat is nicht bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruikplaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun verligheid.

Zorg ervoor dat u het apparaat Niet door kinderen zonder toezicht kan worden gezruikt.

• Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of dewand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

• De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanner in de installment-instructie van gastroestellen een grotere afstand staat vermeld,要去 u deze aanhouden (Afb. 1a/b/c).

• Het is nicht toegestaan om onder de afzuigkap een vlam op vol vermogen te latent branden. Zet voor het afnemen van de pan de brander op eenkleine vlam. Controller altijd of de vlam Niet voor bij derand van de pan komt. Ditverozaakt ongewenst energieverlies en onveilige warmteconcentraties.

Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.
Haal steeds de stekeruit het stopcontact voordat u het apparaatschoonmaakt, het filter verwisselt of reparationsuitvoert.
Maak het anti-vetfilter van de afzuigkap minimaal een keer permaand schoon, odomateen met olie verzadigd filter bijzonder brandhaar is.

• Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebrukt die nicht door elektrificitet worden aangedreven (bijv. ovens op vloeibare brandstoffen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is spreke van veilig gebruik bij gewiktijdige werkking van de afzuigkap en verbrandingsapparaten die afhankelijkঃ van de lucht in de ruimte, wanner op deplaats waar deze apparatenঃ zijn geinstalleerd een onderdruk heerst van maximaal 0,004 millibar (dit punt geldt Niet wanner de afzuigkap worden gebrukt voor de absorptie van geurtjes).

• De afzuigkap mag nicht dieren als ondersteunung voor personen die zich in de keuken bevinden.

Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL EENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhouduit deze gebruiksaanwijzing). Als u zich nicht houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan要去 deze verrangen worden bij een spezialistische service.
  Zorg ervoor dat het apparaat makkelijk losgekoppeld kan worden van het elektriciteitsnetwork door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.

• Controller of de spanning die staat aangegeven op het typeplatie overeenkomt met de parameters van het elektriciteitsnet op deplaats van aansluiting.

Voorafgaand aan de montage de voedings-kabel uitrollen en rechtrekken.
- Attentie! Het verpakkingsmaterial (polyethylenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

• OPGELET: voordat u de afzuigkap aansluit op het lichtnet dient u.altijd eerst te controle-ren of de voedingskabel op de juiste wijze is geinstallerd en of hij tijdens de montageworkzamheden NIETbekneld is komen te zitten door de afzuigkap. Wij bevelen aan om de werking van de afzuigkap te controle-ren voordat u begin met de montage.

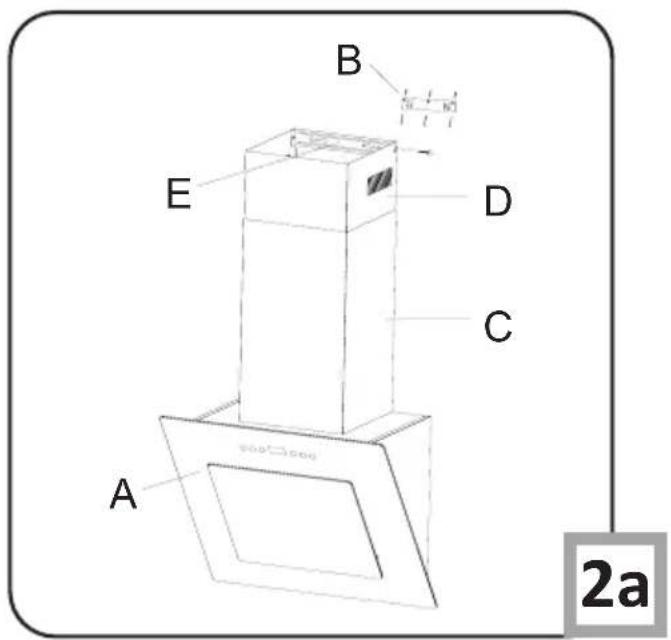

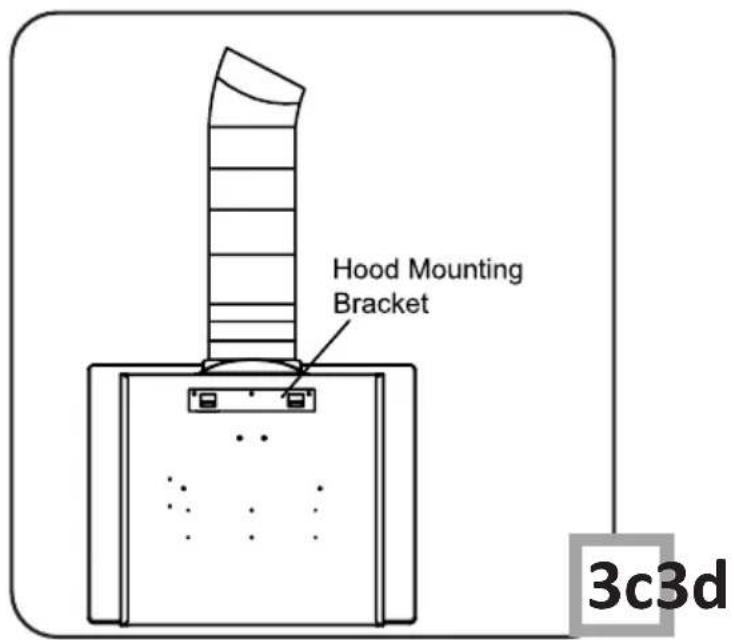

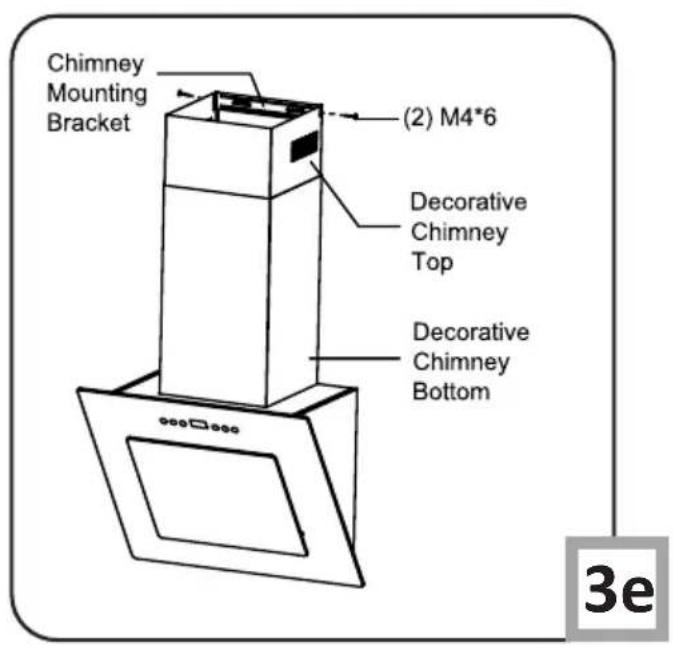

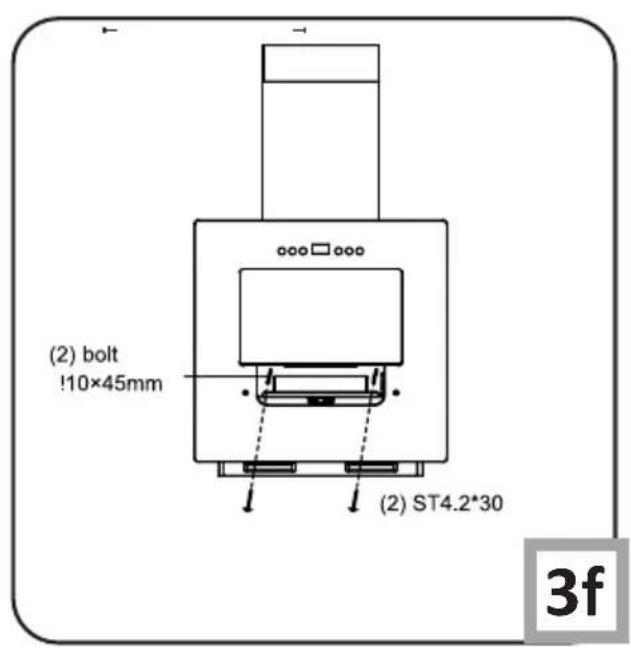

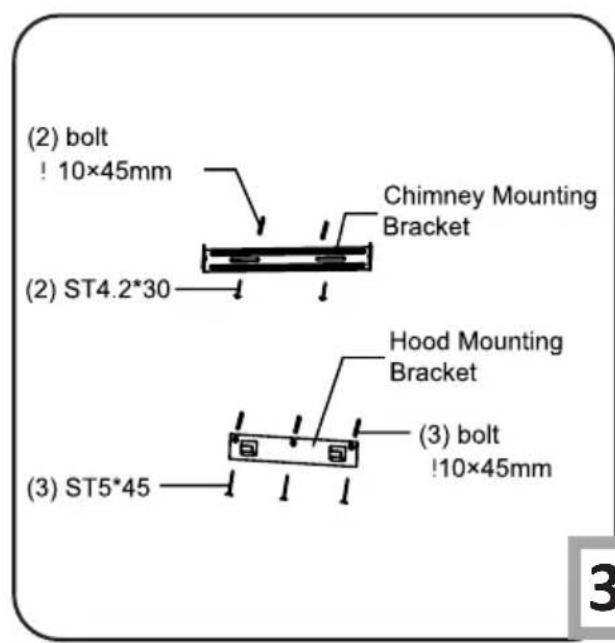

Op de afbeeldingen 3... staat stap voor stap weergegeven hoe u het apparaat要去 monteren.

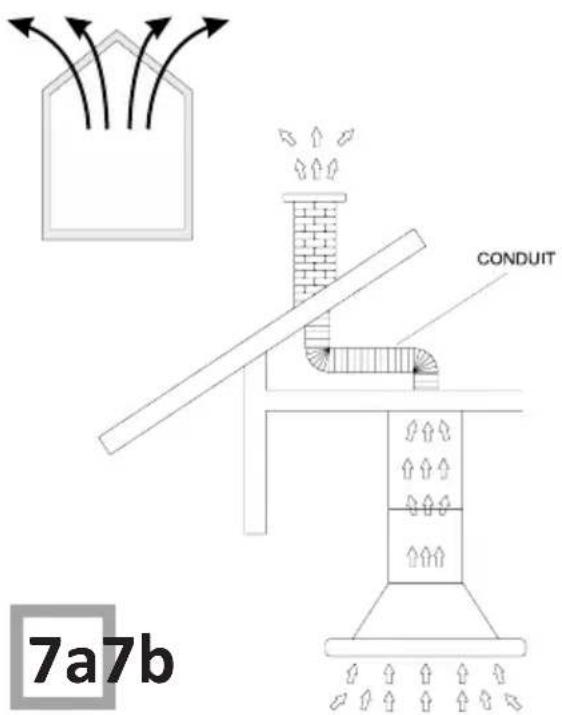

Installing van de afzuigfunctie van de afzuigkap

Bij gebruik van de afzuigfunctie worden de lucht via een speciale leidingaar buiten afgevoerd. Bij deze instelling moet u het eventuale koolffilter verwijderen.

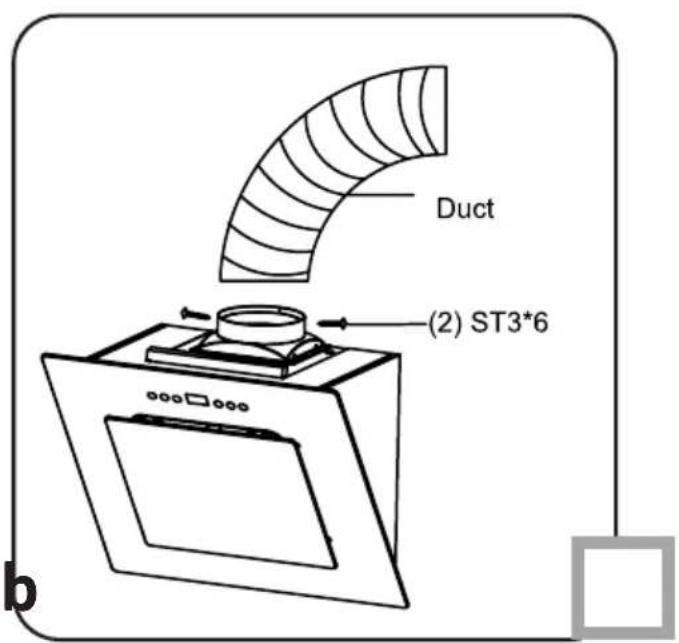

De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zich in een winkel met installmentematerialen.

Laat de aansluiting uitvoeren door een installmenter

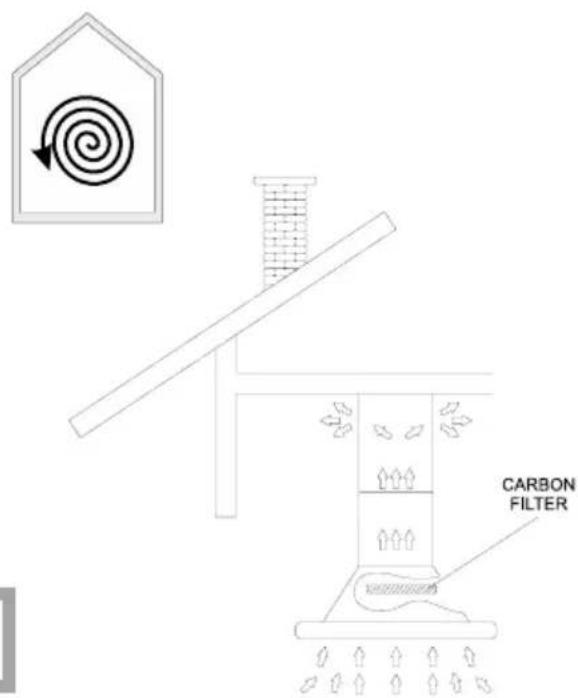

Instelling van de afzuigkap voor het absorberen van geuren

Bij deze optie worden de gefilterde lucht waar teruggeblazen in de ruimte door de tweeijdige openings die zich in het bovenste gedeelte van het afvoerkanaal bevinden. Bij deze instelling moet u een koolfilter installereren. Ook bevelen wij de installmentie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model).

In sommige modellen universe afzuigkappen moet u de hendel aan de binnenkant van de afzuigkap (Afb. 8) omzetten om te schakelen:tussen normala afzigen en geurabsorptie.De gefilterde lucht keert terug in de ruimte via de openings die zich in het bovende gedeelte van het apparaat bevinden.

Inbouw- en telescoopafzugkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis要去 in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Snelheid van de ventilator

De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv.ijdens het bakken of grillen.

BEDIENING EN ONDERHOUD

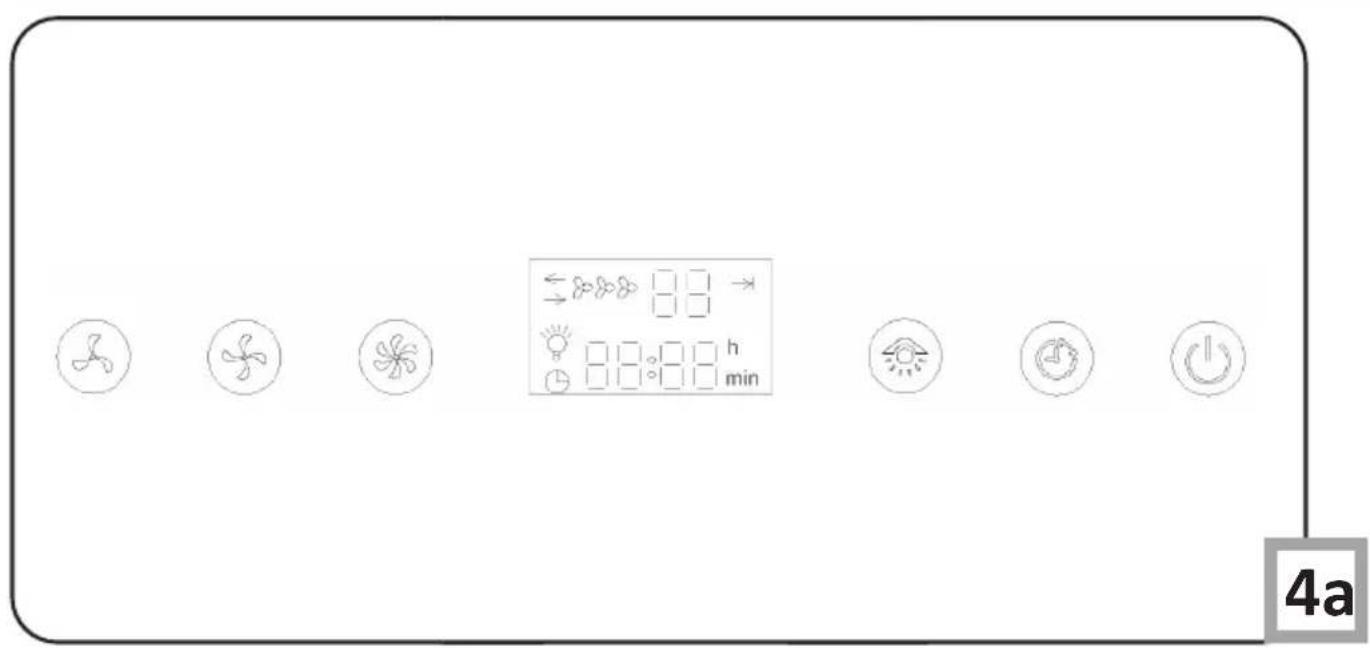

De besturing van de afzuigkap vindplaats via het bedieningspaneel (Afb. 4)

Voedingsknop - wanner de stekker is aangesloten op het stopcontact, moet u op dit symbool drukken. De display Licht op. Het apparaat is maar voor gebruik. Als u de knop opnieuw indrukt, schakelt u de voedinguit.
Lage snelheid
Gemiddelde snugelid
Hoge snelheid
Verlichting aan /uit
Klok/kookwekker: u kunt op de display de instellenen van de klok wijzigen. Bij een ingeschakelde voedingsknop moet u dit symbool gedurende 6 seconden ingedrukt houden, totdat u een geluidssignaal hoort; als de uuraanduiding knippert kunt u het uur vooruitzetten met behulp van het symbool voor hoge slelheid, en terugzetten met behulp van het symbool voor lage slelheid.

Bij een volgende druk op het kloksymbol gaat de minuutaanduiding knipperen. U kut nu de minuten instellen met de snelheidsknoppen. Als u klaar bent met het instellen van deijd drukt u voor de derde keer op het kloksymbol om het instellen tebeeindigen.

Als u dit symbool indrukt tijdens de werkking van de motor, dan wordt op de display 15 minutes afgeteld. Het apparaat schakelt zichelf automatisch uit als alles deze tijd is verstreken.

U kuntijdens het aftellen het symbol opnieuw indrukken en het aftellen van de 15 minuteu uitschakelen.

Voedingsknop - wanner de stekker is aangesloten op het stopcontact, moet u op dit symbol drukken. De display Licht op. Het apparaat is maar voor gebruik. Als u de knop opnieuw indrukt, schakelt u de voedinguit.

Lage snelheid
Gemiddelde snuglheid
Hoge snelheid
Verlichting aan /uit
Klok: u kurz op de display de instellenen van de klok wijzigen. Druk op dit symbool; als de uur-aanduiding knippert kurz u het uur vooruit zetten met behulp van het symbool voor hoge能力和, en terugzetten met behulp van het symbool voor lage能力和.

Bij een volgende druk op het kloksymbol gaat de minuutaanduiding knipperen. U kut nu de minuten instellen met de snelheidsknoppen. Als ukaar bent met het instellen van de tijd drukt u voor de derde keer op het kloksymbol om het instellen tebeeindigen.

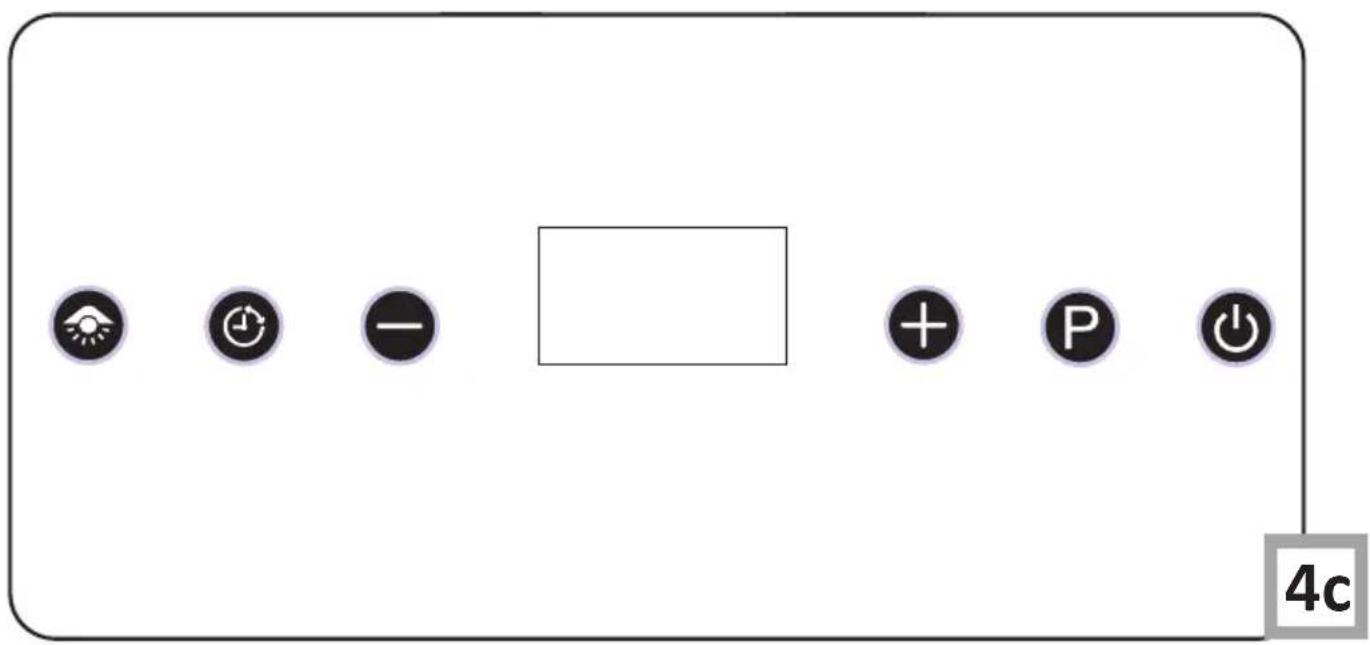

Raak de velden van na aansluiting van het apparaat op de voeding, het scherm worden rood verlicht en de afzuigkap bevindt zich in de waakstand.

In de waakstand kurz u de gewenste functie kiezen:

• Raak dit symbol aan om de verlichting in te schakelen. De verlichting werkt onafhankelijk.
• Deze sensor verlaagt de motorsnelheid met één niveau
• Deze sensor verhoegt de snelheid met een niveau
• Raak deze sensor aan om de Boosterfunctie (Turbo) te activeren. Deze functie schakelt na ongeveer 6 minutes automatisch uit, de afzuigkap wijzigt de snelheid automatisch maar niveau 1. Als het nodig is om de Boosterfunctie opnieuw te gebruiken, activeer hem dan pas na ongeveer 30 minutes, anders kan de blokkade gegen oververhitting van de motor in werkung treden.
• Tijdens de werkking van de afzuigkap activeert deze sensor de functie uitgesteld uitschakelen van de afzuigkap. Na afloop van het koken bevelen wij aan om de afzuigkap nog enige tijd te lately werken om alle kookdampen uit de ruimte te verwijdersen. Schakel bij een ingeschakeld snugheidsniveau de functie uitgesteld uitschakelen in. De afzuigkap zal nog ongeveer 15 minutes doorwerken en schakelt zichzelf daarna automatisch uit. Deze functie schakelt de verlichting Niet uit.
• In de waakstand kut u de tijd op de display instellen. Houd in de waakstand de sensor geduren de ongeveer 3 seconden vast. De cijfers van de uren gaan knipperen. Stel verwolgens met de sensors en het gewenste aantal uren in. Raak het symbool oueuw aan. De cijfers van de minuten gaan knipperen. Stel verwolgens met de sensors het gewenste aantal minuten in. Raak het symbool onnieuw aan om de ingestelde tijd te bevestigen.

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werkinq van de afzuigkap en verlengt+zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en verrangen.

Antivetfilter van metaal

Reiniging

Bij normale werkking van de afzuigkap moet het aluminium antivetfilter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Vervanging

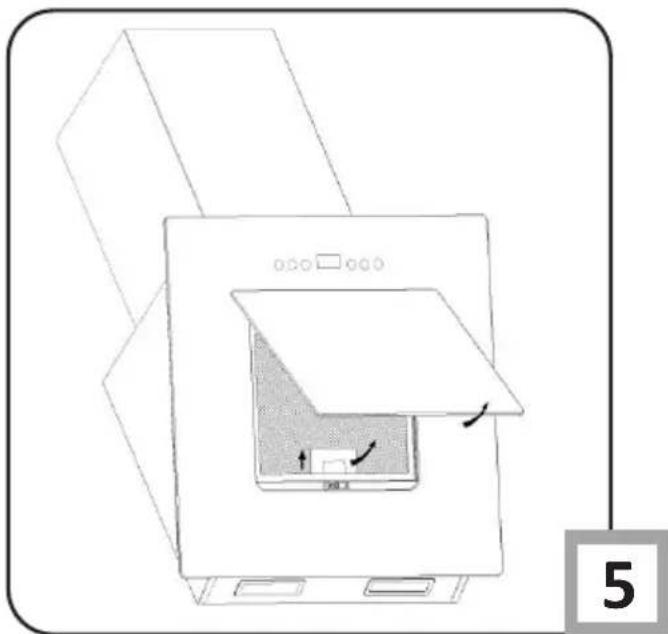

Op afbeelding 5 ziet u hoe u het antivirusfilter moet verrangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden verran-gen worden, of vaker bij intensief gebruik.

Koolfilter (alleen toegepast bij modellen met absorptiefunctie)

Werking - Het actieve-koolfilter uitsluitend gebruiken wonneer de afzuiigkap Niet is verbonden met een ventilatiekanaal. Het actieve-koolffilter absorbiert geurtjes totdat het verzadigd is. Het kan Niet gewassen of geregenereerd worden en het moet minimaal eenmaal per 2 maanden verrangen worden, of vaker bij intensief gebruik.

Vervanging

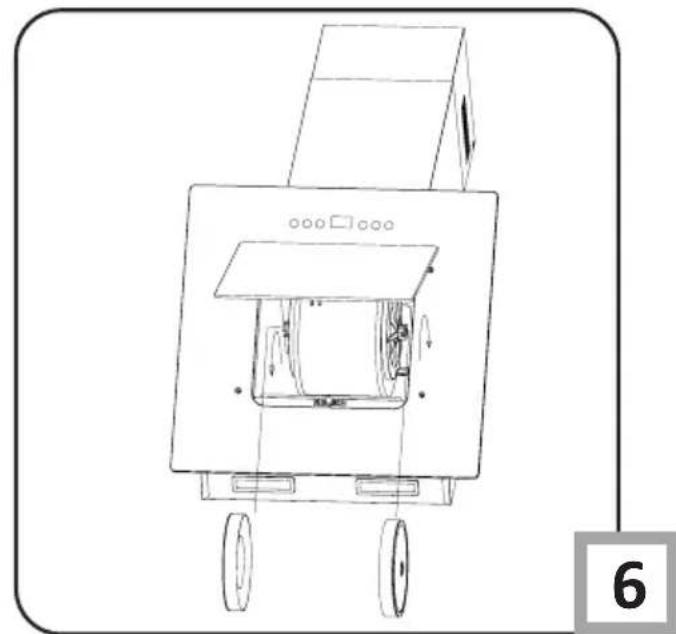

Op afbeelding 6 ziet u hoe u het koolfilter moet verwangen.

Reiniging

Normale reiniging van de afzuigkap:

• Gebruik geen vrijnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor können gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name Niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.

Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent nicht dat het beschadigd is of verwangen moet worden.

Recycling van de verpakking

Het apparatus is beveiligd
tegen transportschade.
Na het uitpakken moet u
het verpakkingsmaterial
zo verwerken
dat er geen risico voor het
milieu ontstaat. Al het materialial dat voor de verpak

king is gekruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden:

Buitenverpakking van karton / folie
Vormstuk van FCKW-vrij, geschuiimd polystyreen (PS)
Folie en zakken van polyethyleen (PE)

UITGEBRUIKNAME

Wanner u het apparaat nicht langer gebruikt, dient u voorafgaand aan de verschroting de voedings-kabel af te snijden.

Dit product is overeenkomstig met de Europeserichtlijn 2002/96/EG en

de Poolse wet op gebruikte elektrische en elektronische apparatuur gerekt met het symbool van een doorgekruiste verrijdbare afvalbak.

Dit merkteken informeert dat dit apparaat na afloop van zich levensduur Niet samen met ander huishoudelijk afval verwijderd mag worden.

De gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur.

Deinzamelende instanties,waaronder lokaleinzamelpunten,winkels en gemeentelijksteinstantievormeneen geschikt systemeem voor deinzameling van deze apparatuur.

De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijk gezondheid en de natuurlijke omgeving en voortkommen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opsgag en verwerking van dergelijk apparatuur.

GARANTIE, SERVICE

Garantie

De garantieverpflichtingen blijken uit het garantiebewijs.

De producent is Niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Verklaring van de producent

Hierbij verklaart de produit, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
Richtlijn 2009/125/EC
Richtlijn RoHS 2011/65/EC

en over de certifi cering en de conformiteitsverklaring voor organen die toezicht op de markt honden beschikt.
