Merk	Siemens
Model	LI46931GB
Reeks	iQ500
Type afzuigkap	Ingebouwde telescopische afzuigkap (uittrekbaar)
Breedte	90 cm
Kleur / Afwerking	Metaalachtig gelakt zilver
Maximale afzuigcapaciteit	700 m³/h
Aantal snelheden	3 snelheden + intensief stand
Werking modus	Afvoer naar buiten en recirculatie (omzetbaar)
Verlichting	2 halogeenlampen
Vetfilters	Afwasbare metalen filters (vaatwasser compatibel)

Veelgestelde vragen - LI46931GB SIEMENS

Hoe werkt de telescopische afzuigkap Siemens LI46931GB?

De LI46931GB is een telescopische afzuigkap die in een bovenkast van de keuken wordt geïntegreerd. Trek het frontpaneel naar u toe om het te gebruiken en duw het terug wanneer u klaar bent. Het biedt 3 afzuigsnelheden en een intensieve modus voor kooktoestellen met veel stoom.

Wat is de luchtopbrengst van de afzuigkap LI46931GB?

De maximale luchtopbrengst van de LI46931GB is 700 m³/u in de afzuigmodus. Deze opbrengst is geschikt voor keukens tot ongeveer 20 m². De intensieve modus maakt het mogelijk om tijdelijk dit maximale niveau te bereiken voor intensere kooktoepassingen.

Kan de afzuigkap LI46931GB functioneren in recirculatiemodus zonder afvoerkanaal?

Ja, de LI46931GB is om te bouwen: hij werkt in de afzuigmodus (met afvoerkanaal naar buiten) of in de recirculatiemodus (zonder afvoerkanaal, met actieve koolstoffilter). Voor recirculatie moet u een of meer optionele actieve koolstoffilters toevoegen, die niet standaard worden geleverd.

Hoe maak ik de vetfilters van de LI46931GB schoon?

De metalen vetfilters zijn wasbaar. Verwijder ze door op de vergrendelingsknop te drukken en was ze vervolgens in de vaatwasser (intensief programma) of met de hand met warm zeepsop. Reinig ze elke 2 tot 4 weken, afhankelijk van de gebruiksintensiteit. Plaats ze terug na volledige droging.

Hoe vervang ik de halogeenlampen van de LI46931GB?

De LI46931GB is uitgerust met 2 halogeenlampen. Schakel voor elke ingreep de stroomtoevoer uit. Verwijder de lichtkap, draai of trek voorzichtig de versleten halogeenlamp eruit en vervang deze door een lamp van hetzelfde type en vermogen. Raak de nieuwe lamp niet met blote vingers aan om beschadiging te voorkomen.

Waarom zuigt de afzuigkap LI46931GB niet meer goed?

De meest voorkomende oorzaken zijn verzadigde vetfilters (die moeten worden gereinigd of vervangen), een geblokkeerd of te lang afvoerkanaal met te veel bochten, of een geblokkeerde terugslagklep. Controleer ook of het schuifpaneel correct in de open positie is uitgeschoven. In de recirculatiemodus vermindert een vervuilde actieve koolstoffilter de opbrengst aanzienlijk.

Is de LI46931GB afzuigkap luidruchtig?

De LI46931GB maakt deel uit van de Siemens iQ500-serie, die een goede balans biedt tussen prestaties en geluidsniveau. Om het geluid te minimaliseren, kiest u dagelijks voor een lagere snelheid en schakelt u alleen bij intensieve kooktoepassingen naar de intensieve modus. Een kort en recht afvoerkanaal verbetert ook aanzienlijk het geluidsniveau.

Welke breedte is vereist in de kast om de LI46931GB te installeren?

De LI46931GB heeft een breedte van 90 cm en past in een standaard bovenkast van 90 cm. Zorg voor voldoende diepte en binnenhoogte volgens de exacte afmetingen in de meegeleverde montagehandleiding.

Hoe reset ik de filterreinigingsindicator?

Houd na het reinigen of vervangen van de vetfilters de overeenkomstige knop (volgens de positie beschreven in de handleiding) enkele seconden ingedrukt totdat het herinneringslampje uitgaat. Deze procedure wordt beschreven op de pagina 'Reiniging en onderhoud' van de meegeleverde handleiding.

Waar kan ik reserveonderdelen vinden voor de Siemens LI46931GB?

Originele onderdelen (filters, lampen, roosters) zijn verkrijgbaar op Spareka of op gespecialiseerde websites voor huishoudelijke onderdelen zoals Fixpart. Voer het volledige referentienummer LI46931GB in om compatibele onderdelen te verkrijgen.

GEBRUIKSAANWIJZING LI46931GB SIEMENS

Gebruiksaanwijzing en

montagevoerschrift

Istruzioni d'uso

e per il montaggio

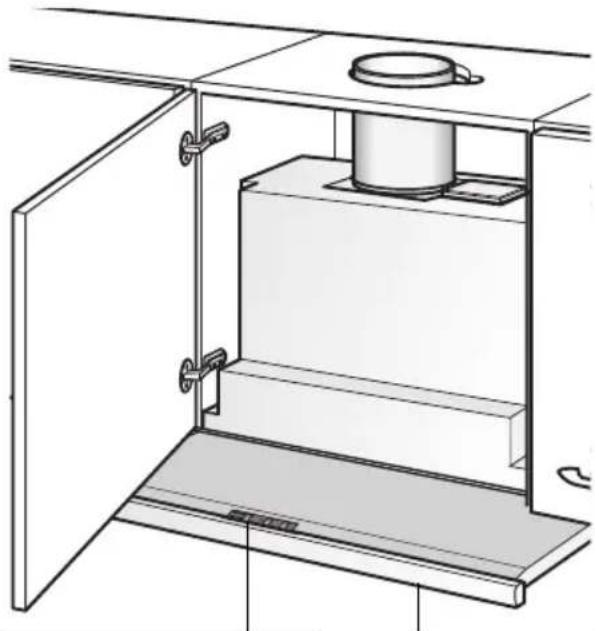

Beschrijving van het apparatus

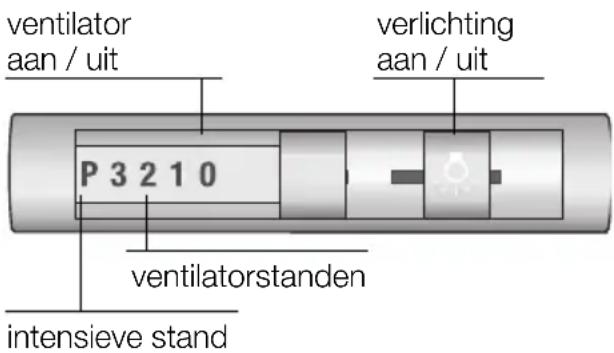

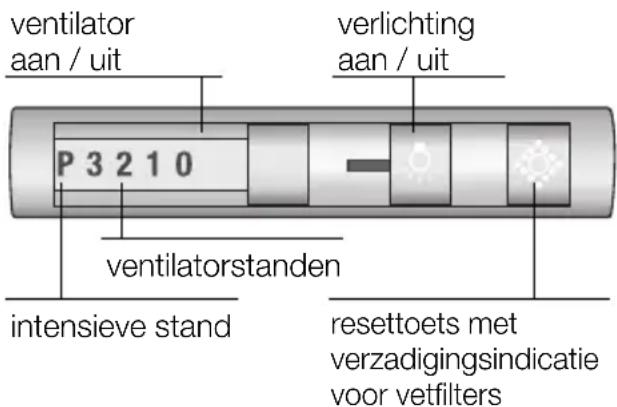

Schakelaars verlichting en ventilator

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.
Dekeukenblift ingrotematevrijvanvet enreuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wonneer er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hieroe moet een koolstoffiler worden ingebouwd (zie Filter en onderhoud).
De complete montageset en de reservefilters zich verwrijkjabar bij de vakhandel.
De desbetreffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstofffilterbindtdereukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke bevaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman,omgevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verwangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.

Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventuele voor een volgende bezitter van het apparatus.

Onder de afzuigkap nicht flamberen.
! Brandgevaar bij het vetfilter door opstijgende vlammen.
Boven een formuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gaskookplaten altijd op correcte wijze gebruiken.

Belangrijk:

De vlammen van de gaskookplaten moeten algid met pannen zich afgedekt.

Door de sterke warmteontwikkeling van de open gasvammen kan de afzuigkap worden beschadigd.

Dekeukenwasemwordtopde doeltreffendste manier verwijderd door:

□ Inschakelen van de wasemafzuigkap bij het begin van het koken.
Uitschakelen van de wasemafzuigkap pas enkele minuten na het einde van het koken.

Inschakelen:

Uitschuifbare filterhouser aan de handgreep waar buiten trekken.
Gewenste ventilatorstand kiezen.

Uitschakelen:

De wasemafzigkap kan op verschillende manieren worden uitgeschakeld.

Uitschakelen 1:

Schuifschakelaar op 0 - ventilator afzetten.

Uitschakelen 2:

Filterlade tot aan de aanslag inschuiven. (Schuifschakelaar blijft in gekozen positie).
- Om opniew in te schakelen uitsluitend de filterhouser aan buiten trekken. De wasemafzuiigkap start in de staat gekozen ventilatorstand.

Verlichting:

De verlichting kan op elk gewenst moment worden gezruikt, ook wonneer het apparaat is uitgeschakeld of de uitschuifbare filterhouser aan binnen worden geschoven.

Storingen

Bij eventuele vragen of storingenUNTUBellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr. FD

Vul de nummers in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de wasemafzuigkap nadat u de filters hebt verwijderd.

Vetfilters:

Voor de opname van de vettige bestand-delen van de keukenwasm worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materialaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfiltersvoorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.
Bij normal gebruik (dagelijks 1 à 2uur)要去en de metalen vetfilters 1x per maand worden gereinigd.

Verzadigingsaanduiding:

Indien de vetfilters zijn verzadigd, knippert het controleampje.

De vetfilters moeten uiterlijk nu worden gereinigd.
Zorg ervoor dat de vetfilters regelmatig (ca. 1x per maand) worden gereinigd.

Reiniging van de metalen vetfilters:

De filters können worden gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

Het frame van de vetfilters moet met de hand worden gereinigd.

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

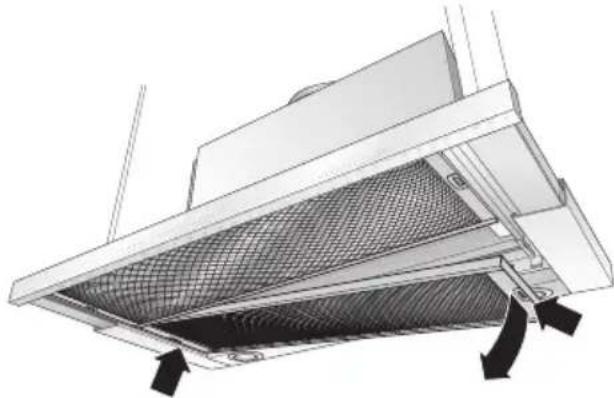

1. Trek de filterlade tot aan de aanslag maar buiten.
2. Druk de vergrendelingen van het achechterste vetfilter in en verwijder het vetfilter.

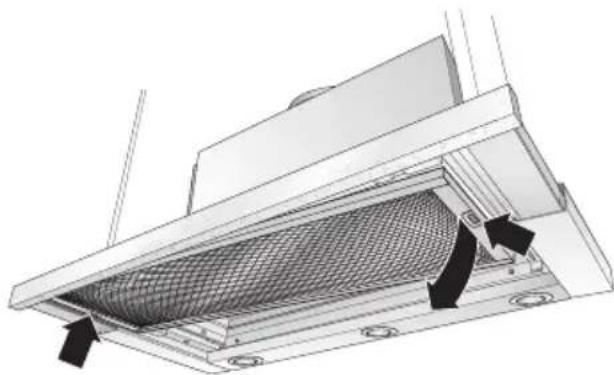

1. Druk de vergrendelingen van het voorste vetfilter in en verwijder het vetfilter.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weeer aan.
3. Schakel de aanduidinguit.

Druk op de toets

Filter en onderhoud

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaandoor openhoping van warmte tijdens hetfrituren of braden.

Aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).
2. Breng het koolestoffilter aan.

1. Klik de sluitingen aan beiden zijden vast.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Verwijdersen:

Attentie: De halogeenlampen要去uitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters.
2. Druk de sluitingen aan beiden zijden in en verwijdher het actieve-koolfilteraar beneden.
3. Vervangen van het actieve-kooffilter:

Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).
Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

1. Breng de vetfilters aan.

Afvoer van het oude actieve-kooffilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können.daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil nicht loskrabben, maar losweken met een vochtige doek.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voldoende ventileren,geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurende edelstaalreiniger.
Reinig alleen in de lijprichting.

Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminiumgelikte en kunststof oppervlakken:

Gebruik een zachte, Niet-pluizende zeem of microvezeldoek.
Geendrogedoeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

Lampervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze zichuitgeschakeld bestaat er nog enigearend verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring wee aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gelebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gelebruekte materialen zijn milieuvriendelijk en{kunnen opnieuw worden gebruikt.Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.
De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 430 mm, afb. 1.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationalevoerschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in alot wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 300~mm

Boven een gasfomuis is de montage bij een minimumafstand van 650 mm - afb. 1 - alleen toegestaan als de volgende nominale warmtebelastingen (Hs) nicht worden overschreden:

Gasfornuizen

Belasting van een brander max. 3,0 kW
Belasting van alle
branders max. 8,3 kW
Belasting van de oven max. 3,9 kW

Gaskookplateaus

Belasting van een brander max. 3,9 kW Belasting van alle branders max. 11,3 kW

Gas-glaskeramiekkookplateau

De gegevens over nominale warmtebelastingen gelden nicht voor geslotengas-glaskeramiekkookplateaus. Neem beslct de gegeven van fabrikantvan het kookplateau in acht.

Fornuizen voor vaste brandstoffen

Hiervoor geldendezelfde maximale nominalewarmtebelastingen endezelfdeminimumafstandals bij gasfornuizen.

Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasformuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels+kennen vormen.

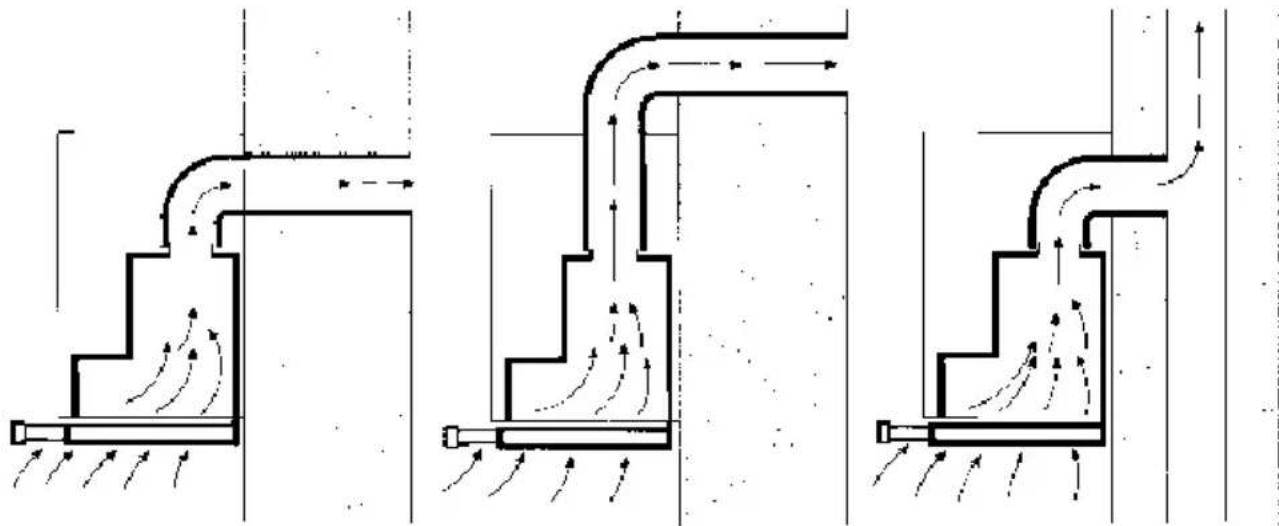

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven of rechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallations worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Dit kan men bereiken wanner er door Niet-aftsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet.altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebrukt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Bij gebruik met luchtafvoer要去en terugslagklep worden ingebouwd, indien deze Niet in de luchtafvoerpijp of muurkast aanwezig is. Wanner bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkreten in de vakhandel.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-murkast worden gebruikt.

Voor een optimaal vermogen van de wasemafzuigkap:

Korte, gladde afvoerpijp.
Zo weinig möglichk pijpbochten.
Zo groot möglichke buisdiameter (optimaal 150 mm ø) en große buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

Ronde buizen

Korte afvoerbuis:

binnendiameter min. 120~mm langere afvoerbuis:

binnendiameter min. 150~mm

Niet-ronde kanalen要去en een binnendiameter hebben die gelijkwaardig is met die van Ronde buizen.
Ze dieren geen scherpe bochten te hebben.
120 mm ca. 113 cm
150 mm ca. 177 cm
Bij afwijkende buisdiameter: aufdicht strip inzetten.
Bij gebruik met luchtafvoer algtd zorgen voor voldoende toevoer van lucht.

Luchtafvoer rechtstreeks maarachten:

Is binnen de bovenkast alleen möglichb bij een hoge bovenkast, afhankelijk van de groote van de afvoerbuis.
Hiertoe een opening met een uitsparing voor de electriciteitskabel make in dechterzijde van de boenkast.

Gebruik met circulatielucht

Met een koolstofffilter, indien gebruik met afvoerlucht nicht möglich is.

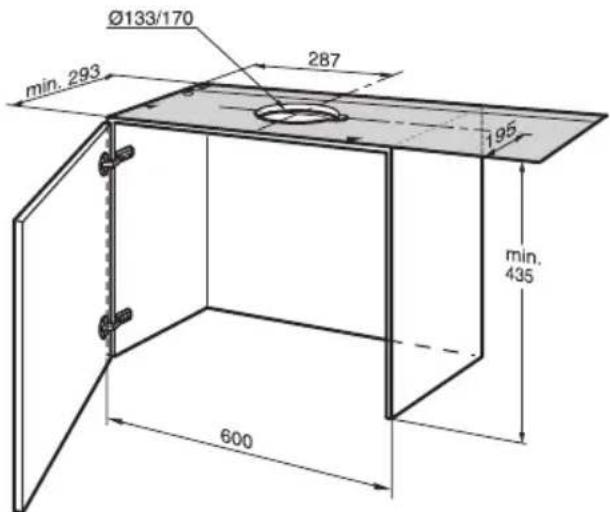

Luchtafvoer maar boven:

1. Hiertoe een opening met een uitsparing voor de electriciteitskabel make in de bovenzijde van de boenkast. - Sjabloon ① is bijgevoegd -.
2. Kastbodem - indien aanwezig - over de gehele bredte minstens 270 mm diep uitsnijden.

N.B.:

Voor een kastbreedte van 900mm is een montageset nodig.

Aansluiting afvoerbuis 150 mm:

□ Afvoerbuisrechtstreeksbevestigen op het aansluitstuk voor de luchtafvoer.

Aansluting afvoerbuis 120 mm:

Bijgevoegd verloopstuk bevestigen aan de luchtafvoeropening.
Gaten in de luchtafvoer要去 afgedichtল.
□ Afvoerbuis bevestigen aan het verloopstuk.

De complete montageset is verzrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u iop de LASTe pagina.

Voorbereiding bovenkast

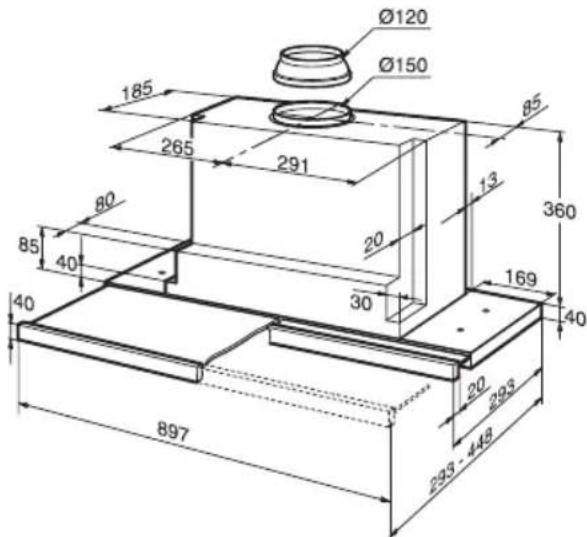

Deze wasemafzuigkap is bedoeld voor montage in een bovenkast met de volgende afmetingen:

Breedte: 600 mm

Diepte: 293 tot 350 mm

Hoogte: min. 435 mm.

Bij een kastdiepte groter dan 293 mm

kan de wasemafzuiigkapaar achteren
worden geplaatst,b.v. om een kruidenrek
voor de wasemafzuiigkap te konnen
bevestigen.

Hiertoe de sjabloon dienovereenkomstig verder maar achteren leggen.

De stabiliteit van de kast moet+zijn gewaarborgd tijdens en na de montage.
De wasemafzigkap mag Niet aan het einde van een keukenblok worden ingebouwd.
Ter Voorbereiding de kasten exact uitrachten, eventueel de ondervlakken van de zijkasten gelijkmaken.

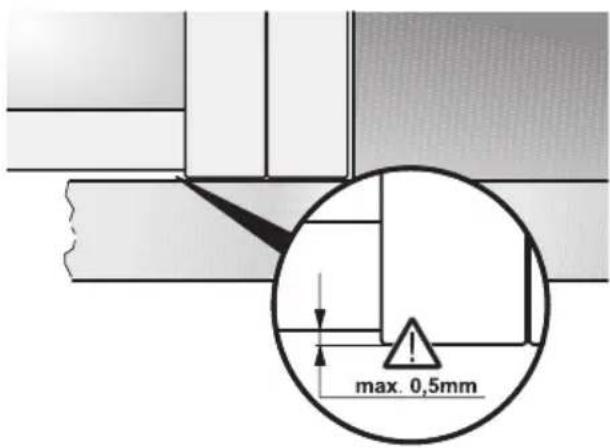

De zichwanden mogen nicht meer dan 0,5 mm hoger liggen dan de onderkant van de kast ernaat.

1. Links en rechts aan de binnenzijden van de kast twee bevestigingspunten aftekenen en met een priem voorsteken.

Als u een boorapparaat gebruikt:

2 mm - max. diepte 10 mm.

Gebruik voor het aftekenen van de bevestigingspunten de bijgevoegde sjabloon

1. Beide bevestigingsplaatjes vastschroeven.
2. Kast met deur ophangen en uitrachten.

De minimumafstand tussen de kookplaten en de wasemafzuiigkap in acht nemen! Afb. 1.

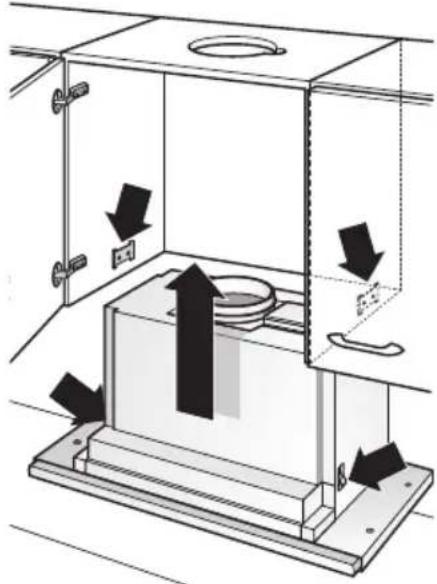

Inbouwen in de bovenkast

Uitlijing van de kastdeuren controlleren, indien nodig opnieuw uutilijnen.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).
2. Wasemafzuigkap van onderaf in de kast tillen totdat beiden bevestigingspunter goed zich vastgeklikt.

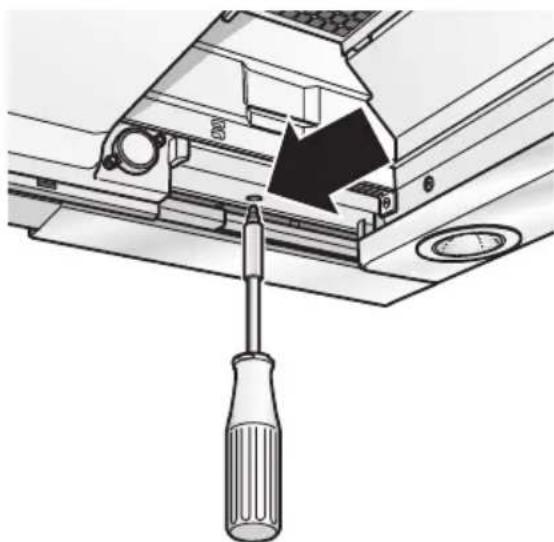

1. De stelschroeven met de hand indraaien tot de wasemafzuiigkap gegen de kastbodem ligt.

Wasemafzuigkap in de kast uitlijnen.
Beide bevestigingschroeven voorzichtig vastdraaien.

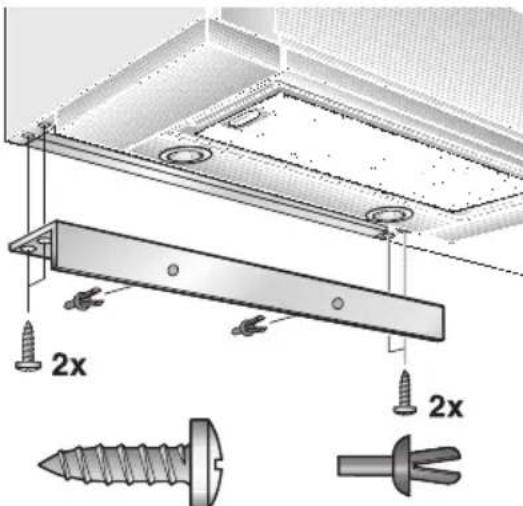

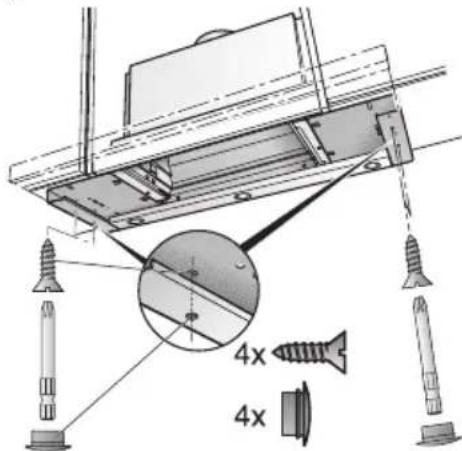

1. De wasemafzuigkap bovendien met de 2 schroeven links en rechts bevestigen aan de ernaat gelegen bovenkasten. Hiertoe de bevestigingspunten met een priem voorsteken.

1. De gaten dichtmaken met 2 stoppen links en rechts.
2. Indien nodig de muurafdekking inkorten tot de juiste maat (bijv. afzagen). Muurafdekking voormonteren met behulp van de bijgevoegde clips. Muurafdekking vastschroeven aan de bovenkast.

1. Netaansluitkabel uit de kast leiden.
2. Buisaansluiting in de bovenkast tot stand brengen. -Indien nodig de luchtslang vastmaken aan de kastbovenzijde -.
3. Vetfilter weeraanbrengen (zie de gebruiksaanwijzing).

Inbouwen in de bovenkast

Aanwijzing: de behuizing van de wasemafzuigkap kan binnen in de bovenkast worden afgeschermd (b.v. met spaanplaat).

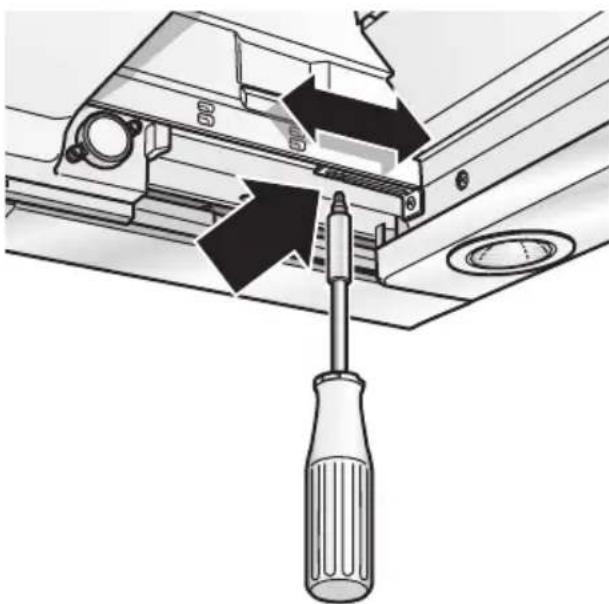

Hierbij het volgende in acht nemen:

De tussenbodem mag nicht rusten op de behuizing van de wasemafzuiqkap.
□ Afschermingen nicht bevestigen aan de behuizing.
Zorgen dat e.e.a. toegankelijk is voor deklantenservice.
Indien de wasemafzuigkap achefterin de kast is gemonteerd, kuren de aanslagen voor de filterladeaar voren worden verschoven.
Hiertoe de schroeven losdraaien, de aanslagen verschuiven en de schroeven weeR vastdraaien.

Gewicht in kg:

Luchtafvoer Luchtcirculatie
16,0 16,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Montage van de handgreep:

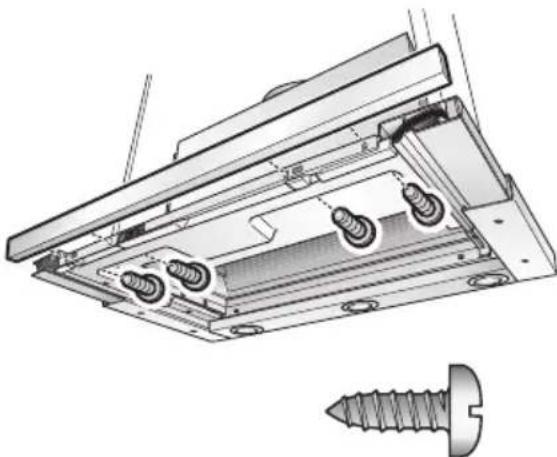

Op de uitschuifbare filterhouser要去en handgreep worden gemonteerd.

De handgreep kan een bij het keukenmeubilair passende houten handgreep ofeen als extra toebehoren verkrijgbarehandgreep zich (zie het extra toebehoren opde)[-sta]pe).

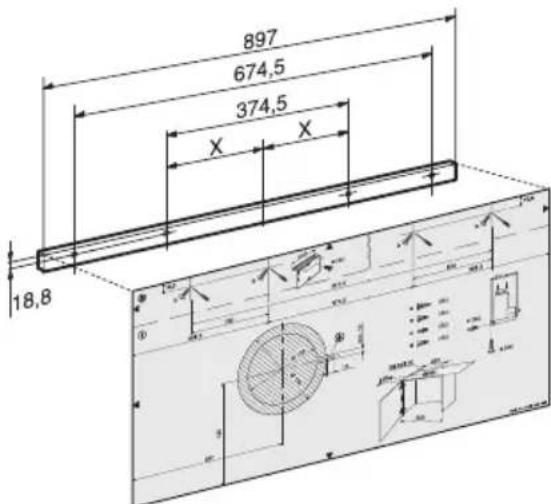

1. Met de bijgevoegde sjabloon drie bevestigingspunten aftekenen op de houten handgreep en met een priem voorsteken.

Als u een boorapparaat gebruikt: 2mm - max diepte 10mm

1. Handgreep uitlijnen en vastschroeven op het apparaat.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geaard stopcontact. Het geaarde stopcontact要去 goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouser te verwijderen.

Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaatk.

Lenght van de aansluitkabel: 1,30 m. Bijoodzakelijkveasteaansluiting:

De wasemafzugkap mag alleen door een erkend vakman voor elektrische installmenteworkzaamheden worden aangesloten.

In de installmentie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen.

Deze wasemafzuiigkap voldoet aan de EGradio-ontstoringsvoorschriften

Verwijdersenuitdebovenkast

1. Verbinding met het elektriciteitsnet verbeken.
2. Buisverbindingen losmakers.
3. Filters verwijderen.

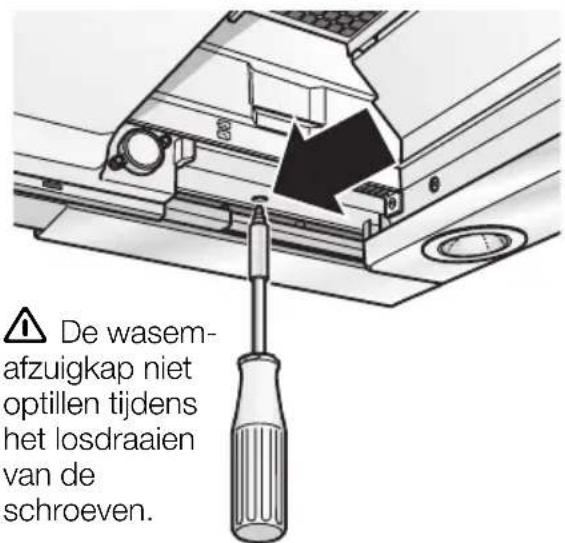

4. Bevestigingschroeven links en rechts losdraaien totdat de wasemafzuiigkap nicht meer omlaag beweegt.

1. Wasemafzuiigkap kort optillen totdat de bevestigingsstrips vrijkomen en het apparaat lately zakken.

Bevestigingschroeven können uitsteken. Bij het optillen van de afzuigkap de filterlade nicht met geweld inschuiven.

1. Voorbereiding voor het opnieuw inbouwen:

Bevestigingschroeven links en rechts aandraaien totdat de strips zichwaartsuitsteken.

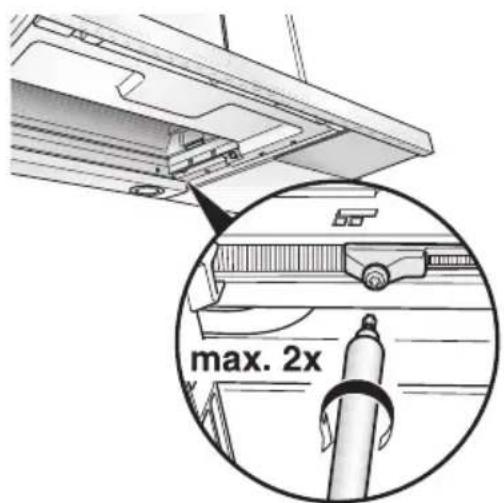

Bijstellen van de eindschakelaar:

1. Controller of de wasemafzuigkap uitschakelt wanner de filterlade erin worden geschoven.
2. Als de wasemafzugkap Niet uitschakelt,要去 de eindschakelaar worden bijgesteld.
3. De schroef in keine stappen - max. 2 slagen - uitdraaien.
