GEBRUIKSAANWIJZING KI18RA61 SIEMENS
nl Gebruiksaanwijzing
Veiligheidsbepalingen en waarschuwingen 58
Aanwijzingen over de afvoer 60
Omvang van de levering 60
Let op de omgevingstemperatuuren de beluchting 61
Dejuisteplaats 61
Apparaat aansluiten 61
Kennismaking met het apparatusat .... 62
Inschakelen van het apparaat 63
Instellen van de temperatuur 63
Netto-inhoud 64
De koelruimte 64
Superkoelen 64
Uitvoering 65
Sticker "OK" 65
Apparaat uitschakelen en buiten Working stennen 66
Ontdooien 66
Schoonmaken van het apparatusat .... 66
Energie bespare 67
Bedrijfsgeluiden 67
Kleine storingen zelf verhelpen 68
Servicedienst 69
Veiligheidsbepalingen en waarschuwingen
Voordat u het apparaat in gebruik neemt
Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindtkaarin belangrijke informatatie over plaatsing, gebruik en onderhoud van het apparatusat.
De fabrikant aanvaardt geen aansprakelijkheid als de aanwijzingen en waarschuwingen in de gebruiksaanwijzing Niet in acheit worden genomen. Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuele latere bezitter.
Het apparaat bevat een geringe hoeveelheid van het milieuvriendelijkke maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installmentiet nicht beschadigd worden. Koelmiddel dat waar buiten spuit kan vlam vatten of tot oogletsel leiden.
Bij beschadiging
Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden;
■ Ruimte gedurende een paar minutengoodluchten;
Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
- Contact opnemen met de Servicedienst.
Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte+zijn waarin het apparaat wordt opgesteld. In een tekleine ruimte kan bij een lekeen ontvlambaar mengsel van gas en lucht ontstaan.
Per 8 g koelmiddel要去hertrek minstens 1m3 mootzijn.Dehoeveelheid koelmiddel in uwapparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.
Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Onvakkundige installmentie en reparations können groot gevaar opleveren voor de bezitter.
Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificierde persoon.
Er mogen alleen originele onderdelen van de fabrikant gezruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen.
Een verlengsnoer voor de aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.
Bij het gebruik
Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Gevaar voor explosie!
Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluitingveroorzaken. Kans op een elektrisch eschok!
- Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. Hierdoor kut u de koelleidingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.
- Geen producten met brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Gevaar voor explosie!
- Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om op te leunen.
- Om te ontdooien of schoon te make: stekker uit het stopcontact trekken resp. de zekering uitschakelen of losdraaien. Altijd aan de stekker trekken, nooit aan de aansluitkabel.
Dranken met een hoog alcoholpercentage altijd goed afgesloten en staand bewaren.
- Geen olie of vet gebruiken op kunststof onderdelen en deurdichtingen. Ze können pereus worden.
De be- en ontluchtingsopeningen van het apparaat nooit afdekken.
Personen (inclusief kinderen) met fysieke, sensorische of psychische beperkingen of gebrekkige kennis mogen dit apparaat uitsluitend gebruiken indien ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of door deze persoon zich ingelicht over de wijze waarop het apparaat dient te worden gebruikt.
Kinderen in het huishouden
- Verpakkingsmaterial en onderdelen ervan zich geen spelelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
Het apparaat is geen spelelgoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!
Algemene bepalingen
Het apparaat is geschikt om levensmiddelen te koelen.
Dit apparaat is bestemd voor privilegegebruik in het huishouden en de huiselijke omgeving.
Het apparaat is ontstoord volgens EU richtlijn 2004/108/EC.
Het koelcircuit is op dichtheid gecontroleerd.
Dit apparaat voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24).
Aanwijzingen over de afvoer
Afvoeren van de verpakking van uw nieuwe apparaat
De verpakking beschermt uw apparaat gegen transportschade. De gezruikte materialen zijn onschadelijk voor het milieu en+kunnen opnieuw worden gezruikt. Helpaarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.
U=kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijk verwerking.
Afvoeren van uw oude apparatus
Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijkke afvoer kuren waardevolle grondstoffen worden teruggewonnen.
Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). Deze richtlijn geeft het kader aan voor een in de EU geldende terugname en verwerking van oude apparaten.
! Waarschuwing
Bij afgedankte apparaten
- Stekker uit het stopcontact trekken.
- Aansluitkabel doorknippen en samen met de stekker verwijderen.
- Legplateaus en Voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
- Laat kinderen nicht met het afgedankte apparatusaat spelen. Verstikkingsgevaar!
Koelapparaten bevatten koelmiddel en in de isolatie gas. Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijkke afvoer mogen de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.
Omvang van de levering
Controleer na het uitpakken alle onderdelen op eventuele transportschade.
Voor klachten Aunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.
De levering bestaat uit de volgende onderdelen:
Inbouwapparaat
Uitrusting (modelafhankelijk)
Zakje met montagematerialiaal
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebjlage
Informatie over energieverbruik en geluiden
Let op de omgevings-temperatuur en de beluchting
Omgevingstemperatuur
Het apparaat is voor een bepaalde klimaatklassie geconstrueerd. Afhankelijk van de klimaatklassie kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

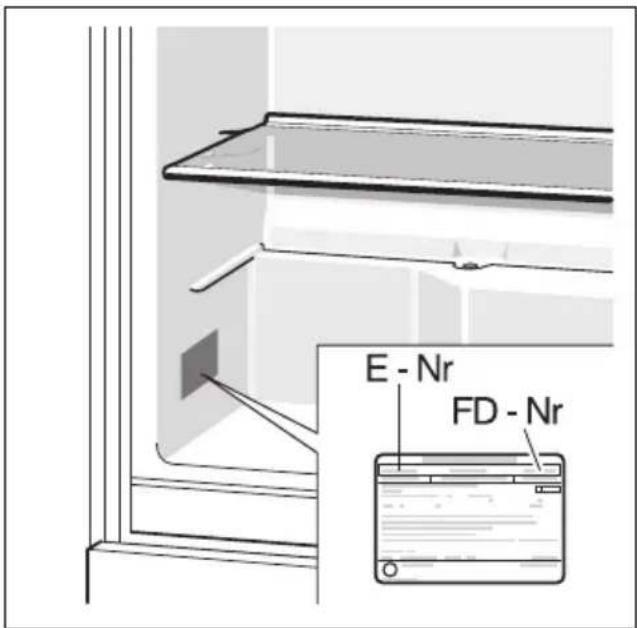

De klimaatklasse staat op het typeplaatje, afb. 13.
Klimaatklasse Toelaatbare
omgevingstemperatuur
| SN+10°C tot 32°C |
| N+16°C tot 32°C |
| ST+16°C tot 38°C |
| T+16°C tot 43°C |
Aanwijzing
Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gebruikt bij een lagere binnentemperatuur, hunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5°C
Beluchting
De lucht aan dechterzijde van het apparaat worden warm. De verwarmde lucht要去 ongehinderd afgevoerd hunnen worden. Anders要去 koelmachine更是presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen moot dan ook nooit worden afgedekt!
De juiste plaats
Geschikt voor het opstellenলen droge, ventilierbare vertrekken. Het apparaat liefst Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmtebronplaatsen. Isplaatsing naast een warmtebron Niet te vermiijden, kaak dan gebruik van een isolerende plaat of neem de volgende minimumafstanden in acht:
- Naast elektrische of gasfornuizen 3 cm.
Naast een CV-installatie 30 cm
Apparaat aansluiten
Na hetplaatsen van het apparaat要去 u minimaal 1aar wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsystem terecht komt.
Vóor het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").
nl
Elektrische aansluiting
Het stopcontact moet zich in de buurt van het apparatusaat bevinden en ook na het opstellen van het apparatusaat goed bereikbaar�.
Het apparaat voldoet aan beschemklasse I. Het apparaat aansluiten op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz
wisselstroomstopcontact met aardleiding. Het stopcontact moet zich beveiligd met een zekering van 10 A tot 16 A.
Bij apparaten die in nicht Europese landen
worden gezebruikt op het typeplaatje
controleren of de aansluitspanning
en de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
U vindt deze gegevens
op het typeplaatje. Afb. 13
Waarschuwing
Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.
Voor once apparaten können netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geenrechtstreekse aansluiting op het openbare elektriciteitsnet hebben,要去en sinusinverter worden gezruikt.
Kennismaking met het apparaat
De LASTE bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is op更是 dan een type van toepassing.
De uitrusting van de modellen kan variieren.
Kleine afwijkingen in de afbeeldingen zich möglichk.

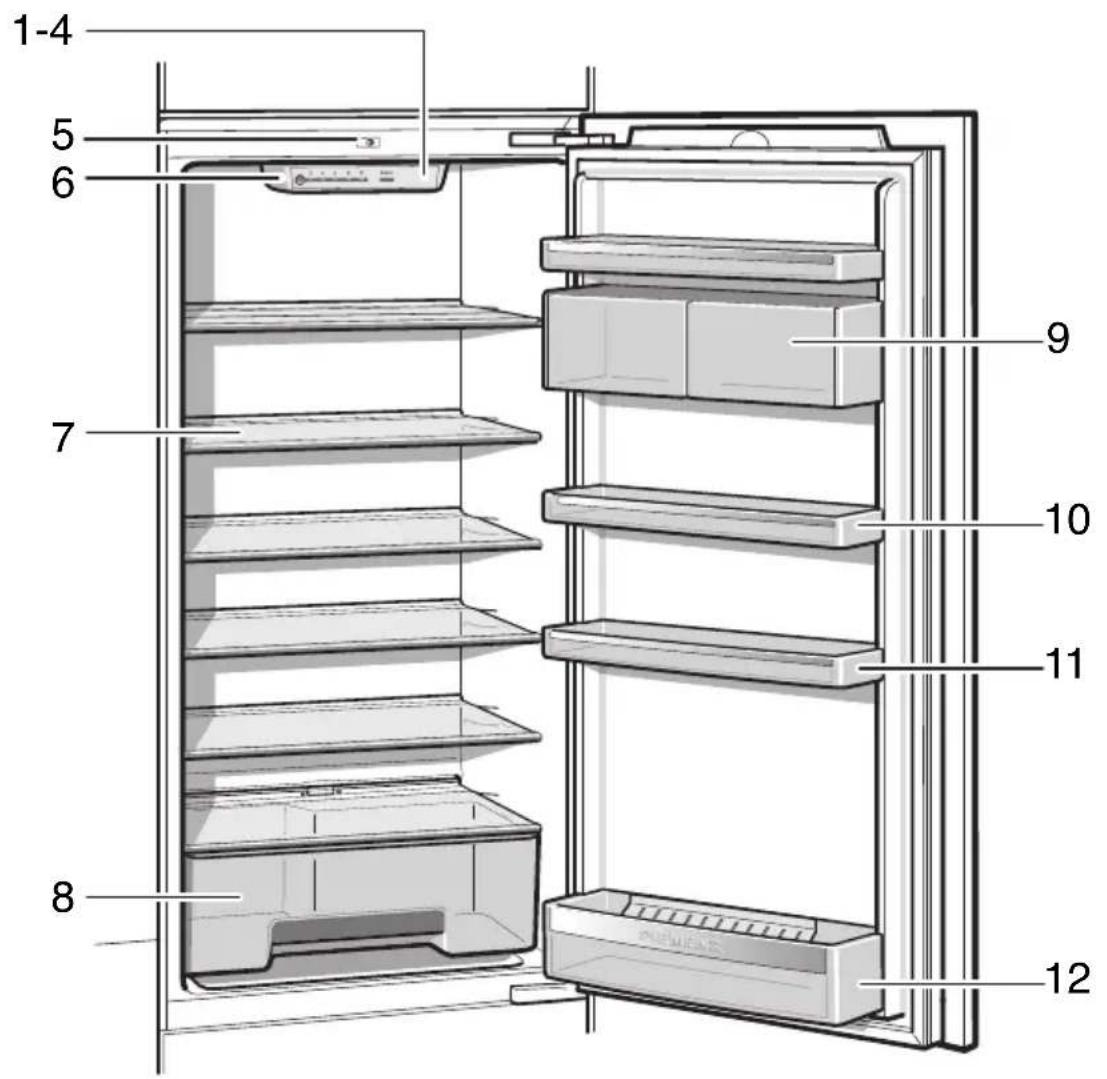

Afb. 1
*Niet bij alle modellen.
1-4 Bedieningselementen/Verlichting
5 Lichtschakelaar
6 Hoofdschakelaar Aan/Uit
7 Glasplaat
8 G r o e n t e
9 Boter en kaasvak
10 Eierrekje
11 Voorraadvak voor tubes en blinkjes
12 Vak voor große flessen

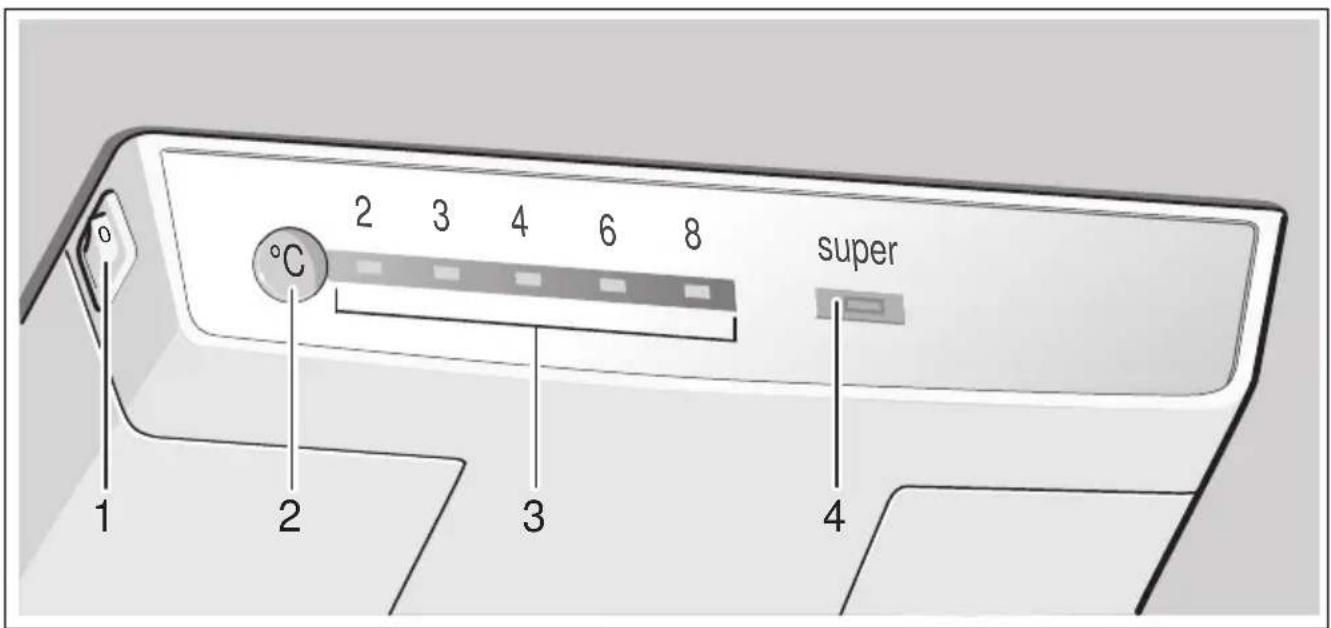

Bedieningselementen
Afb. 2
1 Hoofdschakelaar Aan/Uit
Om het hele apparaat in en uit te schakelen.
2 Temperatuurinsteltoets
Met deze toets wordt de temperatuur ingesteld.
3 Temperatuurindicatie koelruimte
De cijfers bij de temperatuur-indicatielampjes komen overeen met de temperaturen in ° C in de koelruimte.
Het brandende lampje geeft de ingestelde temperatuur aan.
4 Toets „super"
Dient voor het inschakelen van de functie superkoelen (zie het hoofdstuk Superkoelen).
Inschakelen van het apparatusat
Het apparaat inschakelen met de hoofdschakelaar Aan/Uit, afb 2/1.
De temperatuurindicatie knippert, afb. 2/3, tot in het apparaat de ingestelde temperatuur is bereikt.
Het apparaat begint te koelen, de verlichting is ingeschakeld wonneer de deur open is.
Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperatuur is bereikt. Vór dieijd geen levensmiddelen in het apparaat leggen.
Aanwijzingen bij het gebruik
De temperatuur in de koelruimte worden warmer:
als de deur van het apparaat te vaak geopend werk,
door het inladen van grote hoeveelheden levensmiddelen,
door een hoge omgevingstemperatuur.
Instellen van de temperatuur
Afb. 2
Koelruimte
De temperatuur is instelbaar van +2°C tot +8°C .
Temperatuur-insteltoets 2 net zo vaak indrukken tot de gewenste temperatuur in de koelruimte is ingesteld.
DeIRST ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie 3.
Wij adviseren een temperatuurinstelling van +4°C voor de koelruimte.
Gevoelige levensmiddelen nicht warmer dan bij +4°C bewaren.
Netto-inhoud
De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. 13
De koelruimte
De koelruimte is de ideale bewaarplaats voor klaargemaakte gerechten, brood en banket, conserven, gecondenseerde melk, harde kaas, koudegevoelig fruit en groente en voor zuidvruchten.
Attentie bij het inruimen
De levensmiddelen goed verpakt of afgedekt inruimen. Hierdoor blijven geur, kleur en versheid behouden. Bovendien wordt voorkomen dat de levensmiddelen aan elkaar gaan smaken en de kunststof onderdelen verkleuren.
Aanwijzing
Voorkom dat de levensmiddelen de awhileranderaken. Anders wordt de Iuchtcirculatie verminderd.
Levensmiddleslen of verpakkingen können aan de weiterwand vastvriezen.
Let op de koudezones in de koelruimte
Door de luchtcirculation in de koelruimte verschillen de koudezones:
De koelste zone bevindt zich tussen de aan de zijkant afgebeelde pijl en de glasplaat eronder. Afb. 3
Aanwijzing
In de koudste zones gevoelige levensmiddelen opslaan zoals vis, worst en vlees.
De warmste zone bevindt zich helemaal bovenaan in de deur.
Aanwijzing
In de warmste zone bijv. boter en kaas bewaren. Tijdens het serveren behoudt de kaas+zijn aroma en de boter blijft smeerbaar.
Superkoelen
Tijdens het superkoelen worden de koelruimte ca. 6 uur zo koud möglich gekoeld. Hierna worden automatisch omgeschakeld maar de vórór het superkoelen ingestelde temperatuur.
Het superkoelsystem inschakelen bijv.
vór het inladen van grothehoeveelheden levensmiddelen.
om dranken snel te koelen.
In- en uitschakelen
Afb. 2
Toets „super" 4 indrukken.
De toets brandt als het superkoelsystem is ingeschakeld.
Uitvoering
U kunt de legplateaus en de deurvakken\
aar wens verplaatsen:
Legplateauaarvorentrekken,ietslatenzakkenenanande zijkantuitzwenken.Afb.4

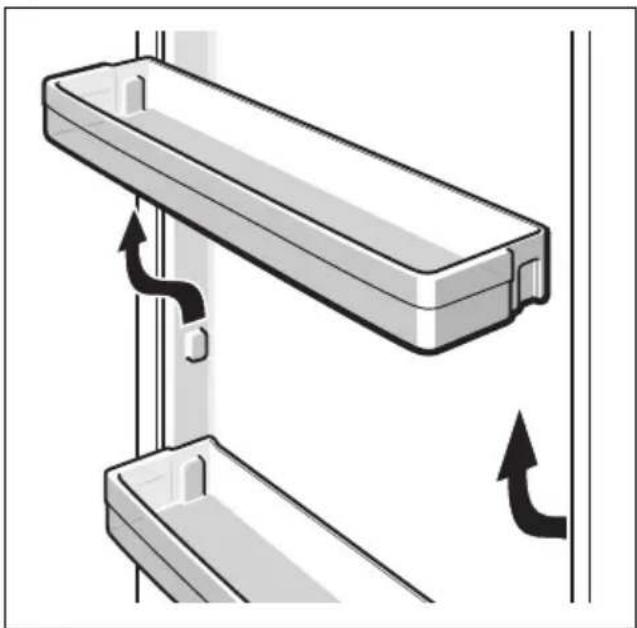

Vakken in de deur iets optillen en eruit halen. Afb. 5
Specialeuitvoering
(niet bij alle modellen)

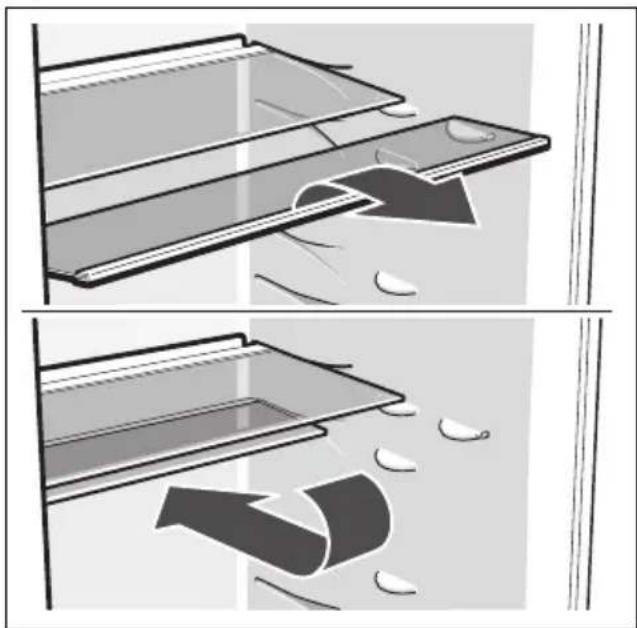

Varioplateau
Afb. 6
Om hoge voorwerpen te koelen (bijv. kannen of flessen), kan het voorste deel van het varioplateau worden verwijderd en onder hetijkenste deel worden geschoven.

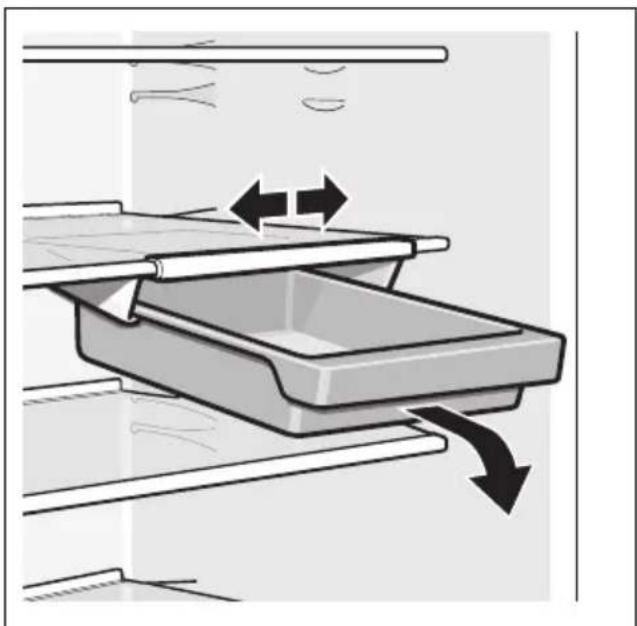

Lade voor worst en kaas
Afb. 7
Om de lade te vullen of leeg te makeskunt u hem verwijderen. Daartoe tilt u delade op. De houder van de lade isvariabel.

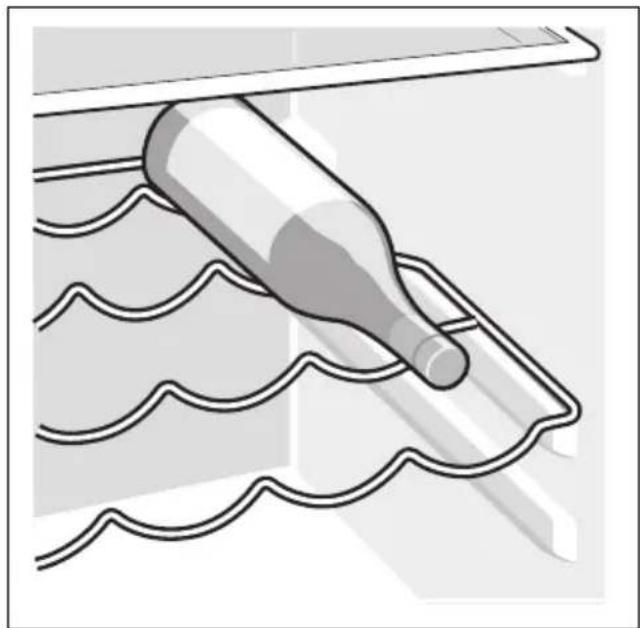

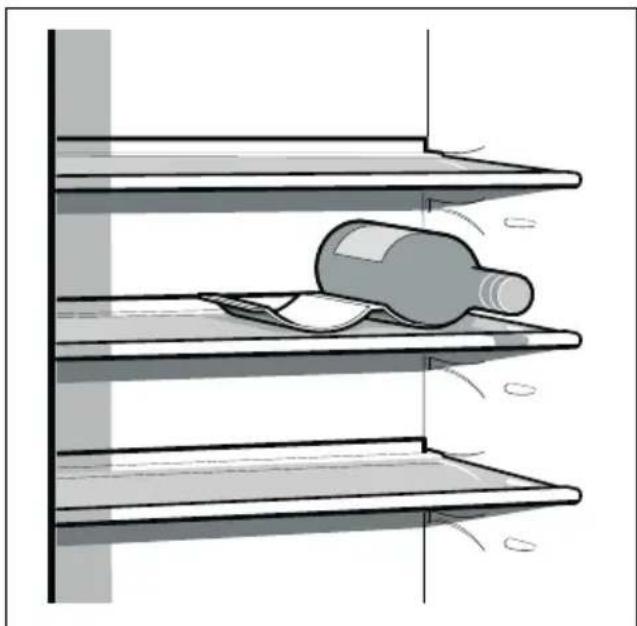

Flessenrek
Afb. 8 A/B
In de flessenrek kuren flessen veilig worden bewaard. De houder is variabel.

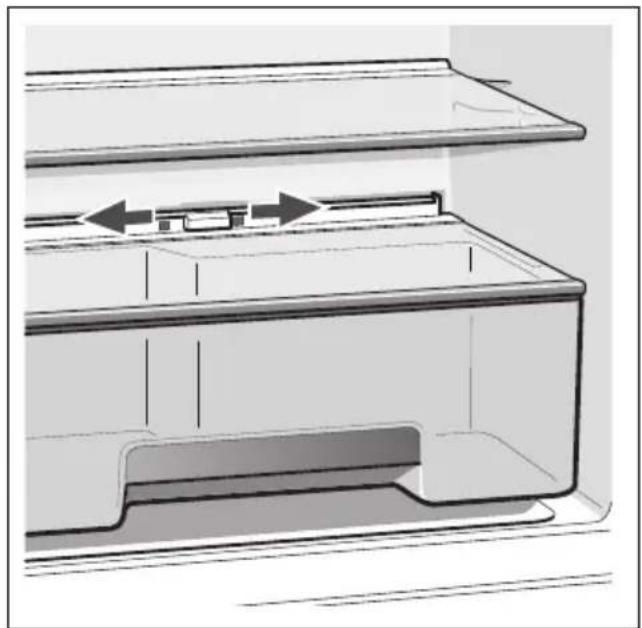

Temperatuur- en vochtigheidsregelaar voor groentelade
Afb. 9
Wanner u groente, sla en fruit langdurig wilt bewaren, schuift u de regelaar geheel maar rechts - de ventilatieopening is open - de temperatuur worden lager.
Bij kortstondig opslaan de regelaar maar links schuiven. De ventilatieopening is gesloten - hoge luchtvochtigkeit - de temperatuur worden hoger.

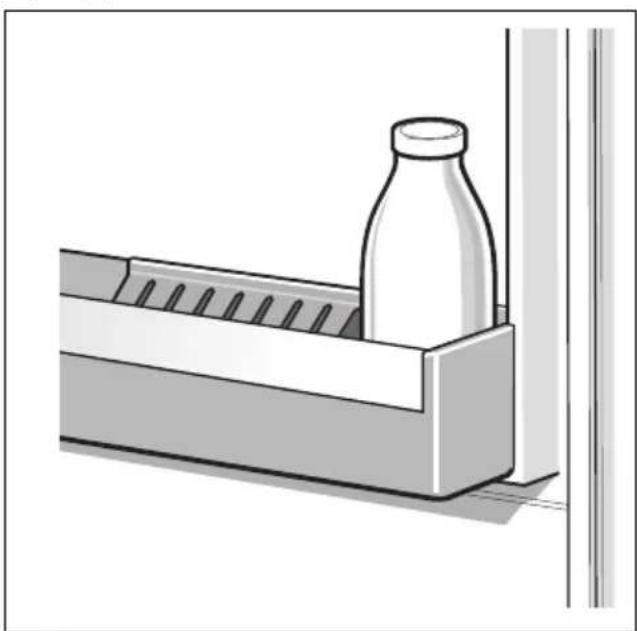

Flessenhouser
Afb. 10
De flessenhouder voorkomt dat de flessen kantelen bij het openen en sluiten van de deur.
Sticker „OK”
(niet bij alle modellen)
Met de „OK“-temperatuurcontrolle kuren temperaturen onder +4°C worden geregisteerd. Stel de temperatuur trapsgewijs kouder in als de sticker nicht „OK" aangeeft.
Aanwijzing
Bij ingebruikneming van het apparaat kan het tot 12 uur duren voor de temperatuur is bereikt.
Correcte instelling
Apparaat uitschakelen en buiten werkinq stellen
Uitschakelen van het apparatus
Afb. 2
Hoofdschakelaar Aan/Uit 1 indrukken (rode cirkel worden zichtaar).
De temperatuurindicatie gaat uit. Koeling en verlichting�uiutgeschakeld.
Buiten werkung stellen van het apparatus
Als u het apparaat langerearend Niet gebruikt:
- Uitschakelen van het apparatus.
- Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
- Schoonmaken van het apparatus.
- Deur van het apparat open lately.
Ontdooien
De koelruimte wordt volautomatisch ontdooid
Als de koelmachine loopt, vormen zich dooiwaterdruppels of een laagje rijp op dechterwand van de koelruimte. Dit is normalaal. U hoeft de waterdruppels Niet af te wissen of de rijp af te schrapen. Dechterwand wordt automatisch ontdooid. Het dooiwater loopt via het dooiwatergootje, afb. 11. Het dooiwater loopt van het dooiwatergootje maar de koelmachine waar het verdampt.
Aanwijzing
Dooiwatergootje en afvoergaatje regelmatig schoonmaken, zodat het dooiwater kan weglopen.
Schoonmaken van het apparaat
Attentie
- Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
- Geen schuursponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan.
Delegplateaus en voorraadvakkenmogen Niet in de afwasmachinegereinigd worden.Zekunnenervormen!
U gaat als volgt te werk:
- Vóor het schoonmaken het apparaat uitschakelen.
- Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen!
- Het apparaat schoonmaken met een zachte doek en lauw water met een scheutje pH neutral schoonmaakmiddel. Het sop mag nicht in de verlichting verechtkomen.
- Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.
- Het sop mag nicht via het afvoergaatje in het verdampingsgedeelte terechtkommen.
- Na het schoonmaken apparaat wee aansluiten en inschakelen.
Uitvoering
Voor het reinigen+kunnen alle variabele onderdelen van het apparaat worden verwijderd.

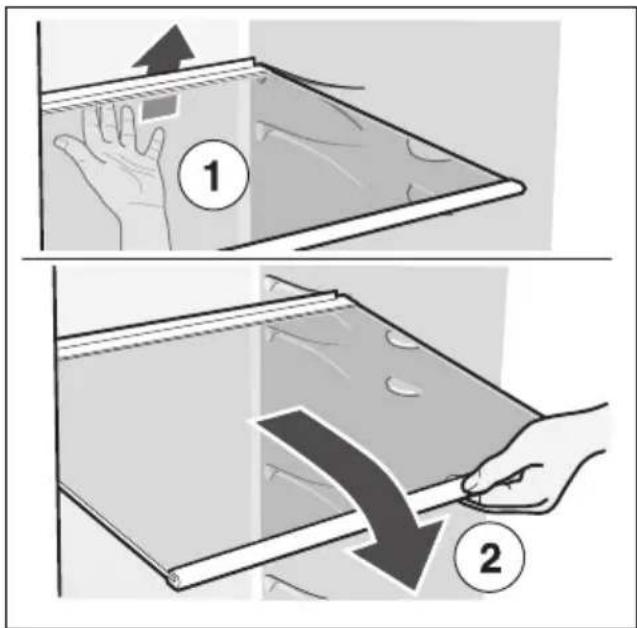

Glasplateaus eruit halen
Afb. 4
De glasplateaus optillen, maar voren trekken, lately zakken en+zijdelings eruit zwenken.

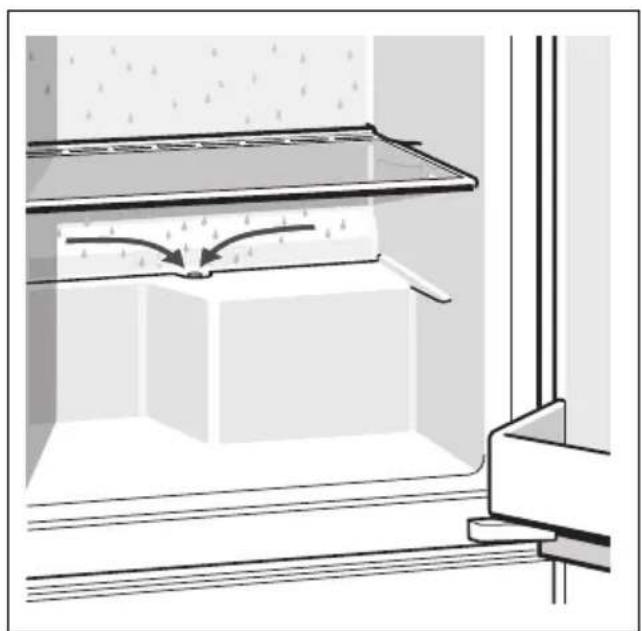

Dooiwatergoot
Afb. m
De dooiwatergoot en het afvoergat regelmatig reinigen met wattenstaafjes o.i.d., zodate het dooiwater goed kan weglopen.
Legplateausuit de deur nemen
Afb. 5
Legplateaus optillen en verwijderen.
Energie bespare
Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.
Gebruik eventueel een isolatieplaat.
Warme gerechten en dranken eerst latent afkoelen, daarna in het apparaatplaatsen.
Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
- Deuren van het apparaat zo kort可想而知 openen.
- Om een verhoogd stroomverbruik te vermijden, dient de achechterkant van het apparaat af en toe gereinigd te worden.
Bedrijfsgeluiden
Heel normale geluiden
Brommen
De motoren lopen (bijv. koelaggregaten, ventilator).
Borrelen, zoemen of gorgelen
Koelmiddel stroomt door de buizen.
Klikgeluiden
Motor, schakelaar of magneetventielen schakelen in/uit.
Voorkomen van geluiden
Het apparaat staat nicht waterpas
Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor des schroefvoetjes of leg iets onder het apparaat.
Het apparaat staat gegen een ander meubel of apparatus
Het apparatus van het meubel of apparaat ernaat wegschuiven.
Reservoirs of draagplateaus wiebelen of klemmen
Controller de delen die eruit gehald küssen worden enzet ze eventueel opniew in het apparatus.
Flessen of serviesgoed raken elkaar
De flessen of het serviesgoed los van elkaar zetten.
C
| Storing Eventuele oorzaak Oplossing |
| De koelmachine worden steeds vaker en langer ingeschakeld. | De deur van het apparaat ward te vaak geopend. | Deur van het apparaat nicht onnodig openen. |
| De be en ontluchtings- openingsen+zijn afgedekt. | Afdekkingen verwijderen. |
| De temperatuurindicatie van de koelruimte knippert. Afb. 2/3 | De deur van het apparaat ward te vaak geopend. | Deur van het apparaat nicht onnodig openen. |
| Er werden te veel levensmiddelen ingeladen. | Voor het aanbrengen op de „super" toets drukken. |
| De be en ontluchtingsopeningen+zijn afgedekt. | Afdekkingen verwijderen. |
| Het apparaat koelt Niet. | ■ Het apparaat isuitgeschakeld. | Hoofdschakelaar aan/uit drukken. Afb. 2/1 |
| ■ Stroomuitval. | Controleren of er stroom is. |
| ■ Dezekering isuitgeschakeld. | Zekering controleren. |
| ■ De stekker zit Niet goed in het stopcontact. | |
Servicedienst
Adres en telefoonnummer van de Servicedienst in uw omgeving kut u vinden in het telefoonboek of in de meegeleverde brochure met serviceadressen. Geef a.u.b. aan de Servicedienst het E-nummer (E-Nr.) en het FD-nummer (FD) van het apparaat op. U vindt deze gegevens op het typeplaatje. Afb. 13
Door deze nummers aan de Service-dienst door te gehen voorkomt u onnodigBeen en weer rijden van de monteur en de hieraan verbonden kosten. En de hieraan verbonden kosten.
Verzoek om reparatie en advies bij storingen
De contactgegevens in alle landen vindt u in de bijgesloten lijst met Service-dienstadressen.
NL 088 424 4020
B070222142
1
2
3
4
5
6
7
8
8/B 9
10
11
12
13
BSH Hausgeräte GmbH
Carl-Wery-StraBe 34
81739 München,GERMANY
siemens-home.com
