Producttype	Koolmonoxidemelder (CO)
Voeding	3 LR6 1,5 V AA alkaline high-energy batterijen
Gevoeligheid (EN50291)	30 ppm: geen alarm binnen 120 min; 50 ppm: alarm tussen 60 en 90 min; 100 ppm: alarm tussen 10 en 40 min; 300 ppm: alarm binnen 3 min
Weergave	LCD: CO-concentratie (25-550 ppm ±10%), temperatuur (-15 °C tot 50 °C ±1 °C als CO < 25 ppm), batterijstatusindicator
Geluidsdruk	> 85 dB op 1 m
Bedrijfstemperatuur	0 °C tot 45 °C
Werkingsvochtigheid	0 tot 90% RV
Sensorenlevensduur	7 jaar (product volledig vervangen)
Batterijduur	Minimaal 1 jaar bij normaal gebruik
Testfunctie	TEST/MENU-knop: maandelijkse test aanbevolen
Geheugenfunctie	Registreert de maximale waarde en het gemiddelde over 24 uur
LED-indicaties	Groen (normale werking, knippert elke 45 s), Rood (CO-alarm), Geel (sensorfout)
Alarmstop	Druk op TEST/MENU als CO < 150 ppm; anders stopt het geluid gedurende 5 min en hervat als concentratie > 150 ppm
Aanbevolen montage	Op 1,50 m van de vloer, minimaal 2 m van verbrandingstoestellen, buiten stilstaande luchtzones
Onderhoud	Maandelijks reinigen met stofzuiger of zachte doek; niet verven, geen chemicaliën in de buurt spuiten
Veiligheid	Niet zelf demonteren, wijzigen of repareren; vervang het product bij aanhoudende storing
Oplaadbare batterijen	Niet geschikt
Conformiteit	Conformiteitsverklaring beschikbaar op www.alecto.nl
Type	Type B (ongecontroleerde uitgang)

Veelgestelde vragen - SCA02 ALECTO

Waar installeer ik de Alecto SCA02 CO-detector?

Installeer het in een slaapkamer, gang of nabij een verbrandingstoestel, op minimaal 2 meter van dat toestel. Plaats het op 1,50 m van de vloer, buiten stilstaande luchtzones. Vermijd keukens, garages, badkamers en achter gordijnen.

Hoe test ik de detector?

Druk kort op de TEST/MENU-knop. De detector geeft 4 pieptonen en het rode lampje knippert 4 keer. Als het gele lampje knippert, raadpleeg dan de handleiding.

Wat te doen bij alarm?

Open deuren en ramen, verlaat onmiddellijk de ruimte. Bel een installateur om de verbrandingstoestellen te controleren. Ga pas terug na oplossing van het probleem en volledige ventilatie.

Hoe vervang ik de batterijen?

Gebruik 3 LR6 1,5 V AA alkaline high-energy batterijen. Draai de veiligheidsstang naar binnen, plaats de batterijen en monteer de detector terug op de plaat. Oplaadbare batterijen zijn niet geschikt.

Wat is de levensduur van de sensor?

De sensor heeft een levensduur van 7 jaar. Na 7 jaar moet het apparaat volledig worden vervangen. De sensor is niet afzonderlijk vervangbaar.

Hoe reinig ik de detector?

Reinig het eenmaal per maand met een stofzuiger (borstelopzetstuk) of een zachte doek. Gebruik geen chemicaliën, oplosmiddelen of reinigingsmiddelen. Spuit geen deodorant of haarlak in de buurt.

Wat betekent het knipperende gele lampje?

Een geel lampje duidt op een sensorstoring. De detector geeft 2 pieptonen. Probeer het 24 uur zonder batterijen in de frisse lucht te plaatsen. Als de storing aanhoudt, vervang dan het apparaat.

Hoe raadpleeg ik de meetgeschiedenis?

Houd TEST/MENU 10 seconden ingedrukt tot PH= verschijnt. Wacht 5 seconden om de maximale waarde en daarna het gemiddelde over 24 uur weer te geven. Om te wissen, houd opnieuw 10 seconden ingedrukt tot CLR verschijnt.

Kan de detector afgaan zonder CO?

Ja, bepaalde chemische gassen (alcohol, methaan, verf, enz.) kunnen valse alarmen veroorzaken. Ventileer de ruimte en plaats de detector 30 minuten in de frisse lucht. Als het alarm aanhoudt, kan de sensor vervuild zijn.

Hoe stop ik het geluidsalarm?

Als de CO-concentratie lager is dan 150 ppm, druk dan op TEST/MENU. Het alarm stopt. Als deze hoger is, stopt het geluid 5 minuten en hervat als de concentratie hoog blijft.

GEBRUIKSAANWIJZING SCA02 ALECTO

NL - GEBRUIKSAANWIJZING FR - MODE D'EMPLOI

ALGEMEEN:

U KUNT KOOLMONOXIDE NIET ZIEN, RUIKEN OF PROEVEN EN HET KAN FATAAL ZIJN.

De meest voorkomende bronnen van koolmonoxide zijn defecte gasapparaten die gebruikt worden voor verwarming en koken, voertuigen die in een aangrenzende garage staan te draaien, verstopte schoorstenen of rookkanalen, draagbare brandstofkachels, open haarden, gereedschap met brandstofaandrijving ef het gebruik van open vuur in een gesloten ruimte.

Alle brandstoffen kunnen koolmonoxide produceren.

Symptomen van koolmonoxidevergiftiging zijn duizeligheid, vermoeidheid, zwakte, hoofdpijn, misselijkheid, overgeven, slaperigheid en verwarring.

Iedereen is gevoelig voor het gevaar van koolmonoxide, maar deskundigen zijn het erover eens dat ongeboren baby's, kleine kinderen, zwangere vrouwen, oudere mensen en mensen met hart- of ademhalingsproblemen het meeste risico lopen op ernstig letsel of zelfs overlijden. Elk jaar moet een erkend installateur uw verwarmingssysteem, ventilatiegaten, schoorsteen en rookkanalen inspecteren en reinigen.

WAARSCHUWING! – Als het alarm afgaat, wil dat zeggen dat er mogelijk gevaarlijke koolmonoxidegehaltes aanwezig zijn! Koolmonoxide kan dodelijk zijn!

De melder moet door een vakbekwaam persoon worden geïnstalleerd.

CO concentratie	Periode van inademen en symptomen
50PPM	De maximale concentratie die een gezonde volwassenen kan doorstaan in 8 uur.
200PPM	Na 2-3 uur, milde hoofdpijn, zwak gevoel, duizeligheid, misselijk
400PPM	Binnen 1-2 uur, hoofpijn voorhoofd; na 3 uur, levensbedreigend.
800PPM	binnen 45 min, duizeligheid, misselijk, stuiptrekkingen; Verliezen van bewustzijn binnen 2 uur; Overlijden binnen 2-3 uur.
1600PPM	Binnen20 min. hoofdpijn, duizeligheid, misselijk; Overlijden binnen 1 uur.
3200PPM	Binnen 5-10 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 25-30 min.
6400PPM	binnen 1-2 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 10-15 min.
12800PPM	Overlijden binnen 1-3 min.

Deze CO-melder is geen vervanging voor rook, vuur -of andere detectors.

Deze melder kan geen personen met speciale medische condities bescherming bieden en kan mogelijk geen chronische gezondheidseffecten van koolmonoxide op het lichaam vermijden.

Dit is geen vervanging voor de correcte installatie, gebruik en regelmatig onderhoud aan verbrandingsapparaten noch goede ventilatie in ruimtes waar deze apparaten worden gebruikt.

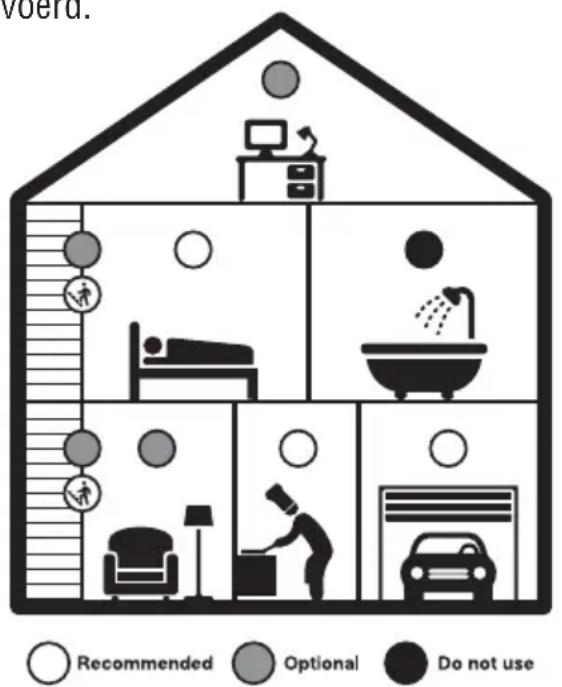

AANBEVOLEN MONTAGE PLAATSEN VOOR DE COA-28:

• Installeer de CO-melder in een slaapkamer, gang vlakbij de slaapkamer of de ruimte nabij een verbrandingstoestel (CV ketel, Geiser, gaskachel etc). Controleer of het alarm in slaapkamers gehoord kan worden.
• Het wordt aanbevolen dat er bij een huis met meerdere verdiepingen op elke verdieping een CO-melder geïnstalleerd wordt.
• Plaats de CO-melder ten minste 2 meter van alle verbrandingsapparaten vandaan in de luchtstroom van het verbrandingstoestel. In een kleine ruimte (<4m ³ ) de melder buiten deze ruimte plaatsen.
• Plaats de CO-melder in ruimtes zonder open verbrandingsapparaten bij voorkeur 1,50m boven de vloer en buiten dode luchtruimtes. In slaapkamers de melder op ‘gezichtshoogte tijdens slapen’ plaatsen.
• Plaats de melder op een plaats waar op eenvoudige wijze de maandelijkse test kan worden uitgevoerd.

VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

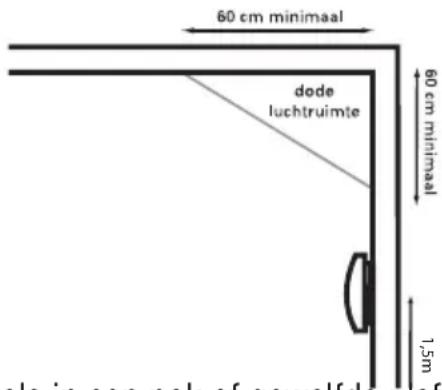

• Installeer de CO-melder niet in ruimtes met dode lucht, zoals in een nok of gewelfde plafonds of geveldaken.
• Installeer de CO-melder niet in turbulente lucht van plafondventilators. Plaats het niet nabij ventilatieopeningen met frisse lucht of dichtbij deuren en ramen die naar buiten open gaan.
• Houd de CO-melder uit de buurt van zeer stoffige, vuile of vette ruimtes, zoals keukens, garages en verwarmingsruimtes <4m ³ of bijkeukens. Stof, vet en huishoudelijke chemicaliën kunnen van invloed zijn op de sensor.
• Installeer de CO-melder minimaal een 0,5 meter van gasontladingslampen (TL-halogeen) ivm elektronische ruis die voor vals alarm kan zorgen.
• Houd de CO-melder uit vochtige en natte ruimtes, zoals de badkamer. Spuit niet met spuitbussen vlakbij de CO-melder.
• Installeer de CO-melder niet op een plaats waar de temperatuur lager is dan 0°C of warmer dan 45°C is, en de luchtvochtigheid hoger dan 90%RH is.
• Plaats de CO-melder niet achter gordijnen of meubels. Koolmonoxide moet de sensor kunnen bereiken zodat het koolmonoxide goed door de sensor waargenomen kan worden. Plaats de CO-melder NOOIT plat op een tafel of gelijksoortig oppervlak.

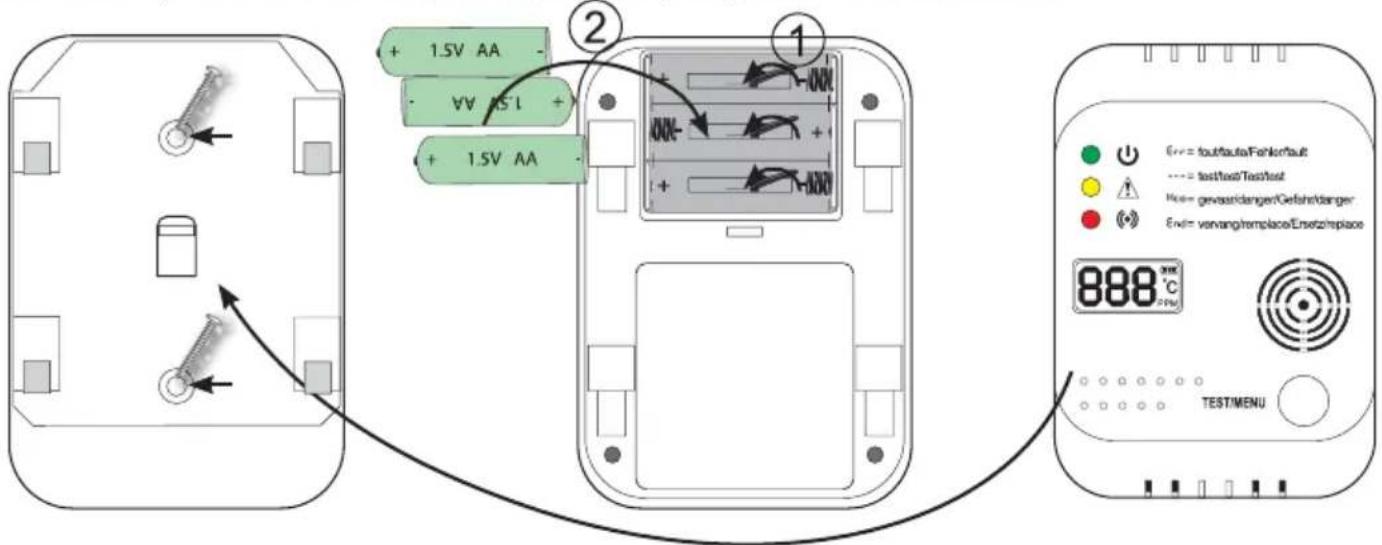

INSTALLATIE INFORMATIE:

Monteer de montageplaat op een geschikte plaats met behulp van pluggen en schroeven bij voorkeur aan de wand. Plaats batterijen in de melder. 1. Draai eerst de beveiligingspennen naar binnen en 2. plaats dan de batterijen. Alle drie de LED's lichten even op en de melder geeft een korte piep. De displayverlichting zal even oplichten. Plaats daarna de melder op de montageplaat en druk de melder naar beneden totdat deze goed vastzit. Eventueel kunt u de éerste test uitvoeren door kort op de test toets te drukken, zie ook paragraaf "Testen en reset".

GEBRUIK:

De CO-melder is in werking nadat de batterijen (High Energy Alkaline batterijen 1,5V AA - LR6) zijn geplaatst, en de CO-melder gemonteerd is tegen de wand. Alleen als de batterijen zijn geplaatst zal de unit op de montageplaat geplaatst kunnen worden. De groene “ Ⓤ ” LED zal om de 45 seconden even oplichten ten teken dat de melder werkt. Het display zal om de 45 seconden de volgende gegevens weergeven. De temperatuur (indicatief) in °Celsius (mits de CO-waarde beneden de 25PPM ligt) afgewisseld met de CO-waarde. De batterij capaciteitsmeter geeft de capaciteit van de batterijen weer. Als de batterij capaciteitsmeter leeg aan geeft □ of de melder geeft om de minuut een korte bliep, dan dienen de batterijen zo snel mogelijk te worden vervangen. Bij de start van deze waarschuwingen zal de melder tenminste nog 7 dagen goed werken. Het display geeft de gemeten CO-waarde weer in PPM. Tussen OPPM en 25PPM zal de meter OPPM aangeven. Tussen 25PPM en 550PPM ±10% wordt de gemeten CO waarde weergegeven. Boven 550PPM geeft het display Hco aan. In de volgende tabel staat vermeld wanneer de melder alarm geeft.

CO-Concentratie	GEEN ALARMvoor	ALARMvoor
30PPM	120 min.	-
50PPM	60 min.	90 min.
100PPM	10 min.	40 min.
300PPM	-	3 min.

Volgens EN50291 standaard.

Als er een alarm plaats vindt moet deze automatisch uitgaan binnen 6 seconden nadat de melder wordt verplaatst naar een ruimt met een CO concentratie van minder dan 40PPM.

De melder zal automatisch elke 2 minuten een fout-inspectie uitvoeren.

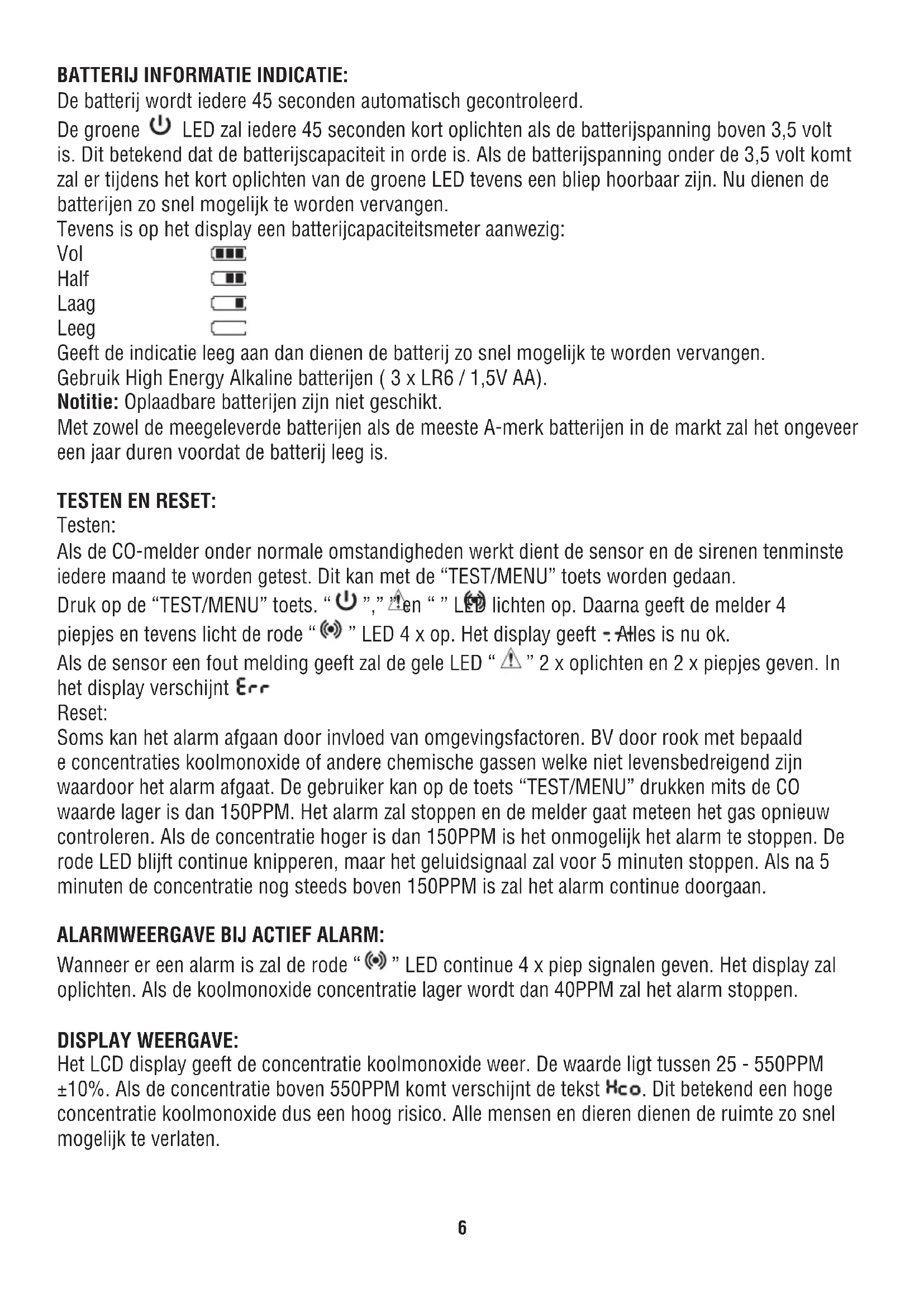

BATTERIJ INFORMATIE INDICATIE:

De batterij wordt iedere 45 seconden automatisch gecontroleerd.

De groene ⏻ LED zal iedere 45 seconden kort oplichten als de batterijspanning boven 3,5 volt is. Dit betekend dat de batterijscapaciteit in orde is. Als de batterijspanning onder de 3,5 volt komt zal er tijdens het kort oplichten van de groene LED tevens een bliep hoorbaar zijn. Nu dienen de batterijen zo snel mogelijk te worden vervangen.

Tevens is op het display een batterijcapaciteitsmeter aanwezig:

Vol
Half
Laag
Leeg

Geeft de indicatie leeg aan dan dienen de batterij zo snel mogelijk te worden vervangen.

Gebruik High Energy Alkaline batterijen (3 x LR6 / 1,5V AA).

Notitie: Oplaadbare batterijen zijn niet geschikt.

Met zowel de meegeleverde batterijen als de meeste A-merk batterijen in de markt zal het ongeveer een jaar duren voordat de batterij leeg is.

TESTEN EN RESET:

Testen:

Als de CO-melder onder normale omstandigheden werkt dient de sensor en de sirenen tenminste iedere maand te worden getest. Dit kan met de "TEST/MENU" toets worden gedaan.

Druk op de "TEST/MENU" toets. "☐", "en " " LED lichten op. Daarna geeft de melder 4 piepjes en tevens licht de rode "☐" LED 4 x op. Het display geeft - Alles is nu ok.

Als de sensor een fout melding geeft zal de gele LED “⚠️” 2 x oplichten en 2 x piepjes geven. In het display verschijnt Err

Reset:

Soms kan het alarm afgaan door invloed van omgevingsfactoren. BV door rook met bepaald e concentraties koolmonoxide of andere chemische gassen welke niet levensbedreigend zijn waardoor het alarm afgaat. De gebruiker kan op de toets "TEST/MENU" drukken mits de CO waarde lager is dan 150PPM. Het alarm zal stoppen en de melder gaat meteen het gas opnieuw controleren. Als de concentratie hoger is dan 150PPM is het onmogelijk het alarm te stoppen. De rode LED blijft continue knipperen, maar het geluidsignaal zal voor 5 minuten stoppen. Als na 5 minuten de concentratie nog steeds boven 150PPM is zal het alarm continue doorgaan.

Wanneer er een alarm is zal de rode “(●)” LED continue 4 x piep signalen geven. Het display zal oplichten. Als de koolmonoxide concentratie lager wordt dan 40PPM zal het alarm stoppen.

DISPLAY WEERGAVE:

Het LCD display geeft de concentratie koolmonoxide weer. De waarde ligt tussen 25 - 550PPM ±10%. Als de concentratie boven 550PPM komt verschijnt de tekst Hco. Dit betekend een hoge concentratie koolmonoxide dus een hoog risico. Alle mensen en dieren dienen de ruimte zo snel mogelijk te verlaten.

Als de CO-melder aan staat en op stand-by functioneert wordt enkel de koolmonoxidesensor automatisch iedere 2 minuten gecontroleerd op juiste werking.

Met toets "TEST/MENU" is het mogelijk om de koolmonoxidesensor inclusief het geluidssignaal handmatig te testen.

Als de melder een fout constateert zal de melder continue 2 piepjes genereren en tevens licht, samen met het geluid, de gele “⚠️” LED op.

De displayverlichting zal ook oplichten en geeft Eweer.

Wanneer er een fout is geconstateerd zal de melder elke 10 seconden opnieuw controleren of de fout nog aanwezig is totdat de fout is verdwenen.

Als de melder een foutmelding geeft kan dit komen door een printbreuk, defecte sensor of een permanent defect door defecte elektronische onderdelen. Ook kunnen vluchtige chemische gassen bv alcohol de oorzaak zijn voor foutdetectie. Zulke fouten kunnen worden hersteld door de melder uit te zetten en deze voor 24 uur in frisse lucht te leggen. Hierdoor hersteld de sensor.

Mocht de fout niet zijn verholpen na deze 24 uur dan is de melder definitief defect en dient te worden vervangen.

Repareer de melder niet zelf, maar laat deze alleen repareren door de importeur.

Met de volgende stoffen en gassen kan de melder verkeerd af gaan of defect raken:

methaan, propaan, iso butaan, etheen, ethanol, alcohol, iso propanol, benzeen, tolueen, azijnzuur, ether, waterstof, hepatische gas, zwaveldioxide, aerosol, drijfgas, alcohol voorbereiding, verf, verdunner, dissolvant, hechtingsmiddel, shampoo, aftershave balsem, parfum, auto uitlaat (koude start) en sommige schoonmaakmiddelen. Wanneer het alarm is vervuild en beschadigd door een hoge concentratie chemische gassen, kan de sensor worden aangetast. Dit zal leiden tot een tijdelijke fout of permanente schade. Als de melder afgaat en u kunt een chemisch gas ruiken, kan dit de oorzaak zijn. Koolmonoxide is een kleurloos en reukloos gas. Chemische gassen hebben een geur. Als de melder alarm geeft bij een chemisch gas, zet dan de melder in de frisse lucht gedurende 30 minuten. Als de melder nog steeds niet uit de alarmtoestand komt of op het Lcd-scherm de concentratie stijgt of maar langzaam veranderd, betekent dit dat het alarm is vervuild door een chemisch gas. Breng dan de melder zonder batterijen in de frisse lucht voor een langere tijd om de sensor te laten herstellen. Indien na een week in de frisse lucht de sensor nog steeds niet goed functioneert is deze defect. De melder is dan niet meer te gebruiken.

GEHEUGEN FUNCTIE:

De melder heeft een geheugen functie. De volgende waardes kunnen worden opgevraagd:

Maximum gemeten PPM waarde.

Gemiddelde PPM waarde van de afgelopen 24 uur.

Resetten van deze gegevens.

Op de volgende manier kunnen deze gegevens worden opgevraagd.

Druk voor 10 seconden op toets "TEST/MENU" totdat PH= verschijnt in het display.

display weergave

Wacht 5 seconden of druk kort op "TEST/MENU" toets.

maximaal gemeten waarde verschijnt in het display.

Wacht 5 seconden of druk kort op "TEST/MENU" toets.

24H betekent dat de volgende waarde het gemiddelde is over de afgelopen 24 uur.

Wacht 5 seconden of druk kort op "TEST/MENU" toets.

gemiddeld gemeten waarde de afgelopen 24 uur. PPM knippert.

Wacht 5 seconden of druk kort op "TEST/MENU" toets.

Het display geeft clear.

Wacht 5 seconden totdat de melder in de stand-by modus komt om de geheugen waarde niet te wissen.

Druk binnen 5 seconden voor 10 seconden op "TEST/MENU" toets totdat P-- verschijnt in het display. De geheugens zijn nu gewist.

Wanneer de batterijen worden vervangen of even worden los gehaald zal het geheugen ook worden gewist.

ALARM:

Als de CO-melder afgaat is er mogelijk Koolmonoxide (CO) aanwezig waaraan u kunt komen te overlijden. Dit alarm mag u dus niet negeren.

Wat u moet doen als het alarm afgaat:

1 Open deuren en ramen en ga direct naar buiten in de frisse lucht. Controleer of iedereen het pand heeft verlaten.
2 Bel een erkend installateur om de verbrandingsbron (gas/olie gestookt apparaat), die mogelijk de veroorzaker is van het CO alarm, te komen controleren op de juiste werking, staat van onder houd en inspecties.
Ga pas weer naar binnen als de oorzaak is opgelost en het pand goed is geventileerd.

Het alarmgeluid kan uitgezet worden door op de TEST/MENU knop te drukken (<150PPM).

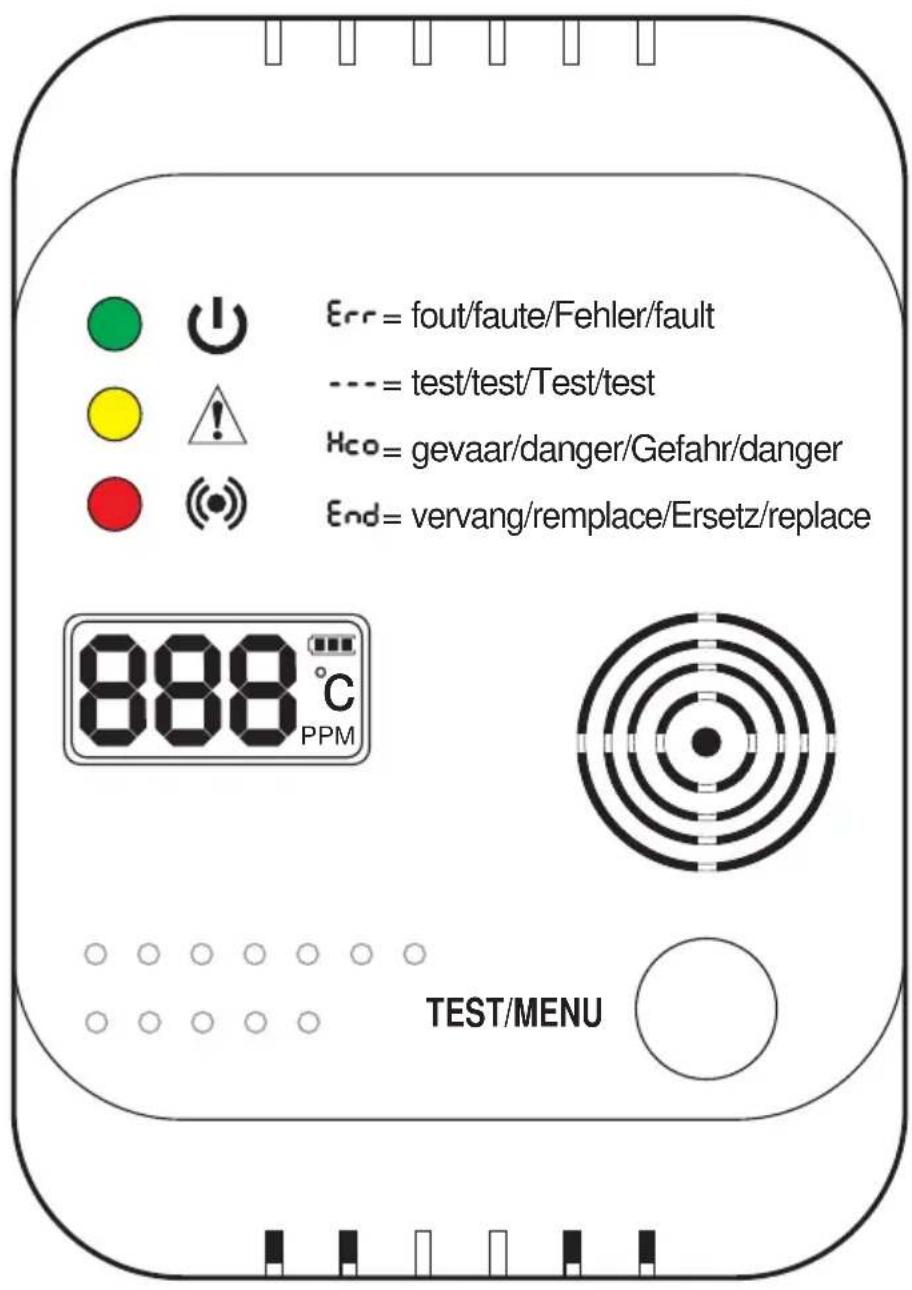

LED INDICATIE:

Rode LED Alarm, Koolmonoxide aanwezig

Groene LED Normale werking iedere 45 seconden flash

Gele LED Sensor probleem

VERVANGEN SENSOR:

De sensor heeft een levensduur van 7 jaar. Na 7 jaar dient u het complete product te vervangen, de sensor is niet omwisselbaar.

Als de gele LED al binnen die 7 jaar oplicht, ook al heeft u de batterij opnieuw aangesloten of vervangen, zie paragraaf sensor inspectie.

Als de rode LED oplicht, de gele LED “⚠️” 2 x oplicht en er 2x piepjes geven wordt terwijl in het display Evdschijnt, dient het complete product te worden vervangen.

ONDERHOUD:

Om uw CO-melder in goede staat te houden, dient u de volgende eenvoudige stappen te volgen:

• Controleer of het alarm goed werkt door één keer per week op de testknop te drukken.
• Reinig de CO-melder met de stofzuiger of met een zachte doek of borstel een keer per maand om overtollig stof te verwijderen.
• Controleer of de batterijen niet zijn beschadigd, uitgelopen of verroest zijn.
• Vertel kinderen dat ze nooit met de CO-melder mogen spelen. Waarschuw kinderen voor de gevaren van koolmonoxidevergiftiging.
• Gebruik nooit afwasmiddelen of andere oplosmiddelen om de CO-melder te reinigen.
• Spuit geen luchtverfrissers, haarlak of andere spuitbussen in de buurt van de CO-melder.
• Verf de CO-melder niet. Verf dekt de ventilatieopeningen af waardoor de sensor geen CO meer waar kan nemen.
• Demonteer, repareer of wijzig het product niet zelf; er is een hoog risico dat deze dan niet meer correct of betrouwbaar functioneert.

SPECIFICATIES:

Voeding: 3 x LR6, 1,5V AA high energy Alkaline batterijen

Gevoeligheid en tijd: 33ppm, alarm wordt niet geactiveerd binnen 120 minuten 55ppm, geeft alarm binnen 60\~90 minuten 110ppm, geeft alarm binnen 10\~40 minuten 330ppm, geeft alarm binnen 3 minuten

stand-by stroom: 80μA ± 10 μA

stroom bij alarm: 45-75mA

Geluidsdruk bij alarm: >85dB (1m afstand)

omgevingsomstandigheid

tijdens gebruik: 0\~45°C, 0\~90% luchtvochtigheid.

Display weergave: 25-550PPM ±10% afwijking

Temperatuur weergave: -15°C - 50°C ±1°C (temperatuur wordt alleen weergegeven als de CO concentratie lager is dan 25PPM)

Afmetingen: 90x120x40mm

Gewicht: 220gr.

Type: Type B (niet gecontroleerde uitgang)

Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA). Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

VERKLARING VAN CONFORMITEIT:

De verklaring van conformiteit is beschikbaar op de website WWW.ALECTO.NL

GENERAL:

VOUS NE POUVEZ PAS VOIR, NI SENTIR OU GOUTER LE MONOXYDE DE CARBONE ET CELA PEUT ÊTRE FATAL.
