GEBRUIKSAANWIJZING ZKI 1410 X ZANKER

Gebruiks- aanwijzing Afwasmachine User manual Dishwasher Notice d'utilisation Lave-vaisselle Benutzer- information Geschirrspüler ZKI1410Inhoud Veiligheidsinformatie _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2 Bedieningspaneel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 3 Afwasprogramma's _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Bediening van het apparaat _ _ _ _ _ _ _ _ _ _ _ _ 5 De waterontharder instellen _ _ _ _ _ _ _ _ _ _ _ _ 5 Gebruik van zout voor de vaatwasser _ _ _ _ _ _ _ 6 Gebruik van glansspoelmiddel _ _ _ _ _ _ _ _ _ _ _ 7 De vaatwasser inruimen _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8 Gebruik van vaatwasmiddelen _ _ _ _ _ _ _ _ _ _ _ 9 Een afwasprogramma selecteren en starten _ _ _ 10 Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ _ _ 11 Problemen oplossen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 12 Technische gegevens _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Milieubescherming _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 14 Aansluiting aan de waterleiding _ _ _ _ _ _ _ _ _ 15 Aansluiting aan het elektriciteitsnet _ _ _ _ _ _ _ _ 16 Wijzigingen voorbehouden Veiligheidsinformatie Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aan- dachtig door, alvorens het apparaat te installeren. Be- waar deze instructies altijd bij het apparaat, zelfs wan- neer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veilig- heidsfuncties van het apparaat. Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishou- delijk gebruik.

• Gebruik het apparaat alleen om huishoudelijk keu- kengerei dat geschikt is voor afwasmachines, schoon te maken.

• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.

• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestek- mand. Als dat niet past, leg ze dan horizontaal op het bovenrek.

• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).

• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brand- wonden.

• Neem geen serviesgoed uit de afwasmachine voor- dat het afwasprogramma is afgelopen.

• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.

• Alleen een bevoegde servicemonteur mag dit ap- paraat repareren. Gebruik alleen originele reser- veonderdelen.

• Voer de reparaties niet zelf uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze service-afdeling. Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstandelijke vermo- gens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van iemand die verantwoordelijk is voor hun veiligheid.

• Volg de veiligheidsinstructies van de afwasmiddel- fabrikant op om brandwonden aan ogen, mond en keel te voorkomen.

• Drink geen water uit de afwasmachine. Er kan af- wasmiddel in uw apparaat achtergebleven zijn.

• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.

• Ga niet op de open deur zitten of staan. Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.

• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken. 2• Houd kinderen uit de buurt van de afwasmachine als de deur open staat. Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.

• Verwijder de verpakking vóór de eerste ingebruik- neming.

• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.

• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.

• Wijzig de specificaties van dit product niet en ver- ander dit product niet. Gevaar voor letsel en schade aan het apparaat.

• Het apparaat niet gebruiken: – als de hoofdkabel of waterslangen beschadigd zijn, – als het bedieningspaneel, werkblad of plint zo- danig beschadigd zijn, dat u bij het inwendige van het apparaat kan komen. Neem contact op met onze service-afdeling.

• Boor niet in de zijkanten van het apparaat om scha- de aan de hydraulische en elektrische onderdelen te voorkomen. Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen. Bedieningspaneel

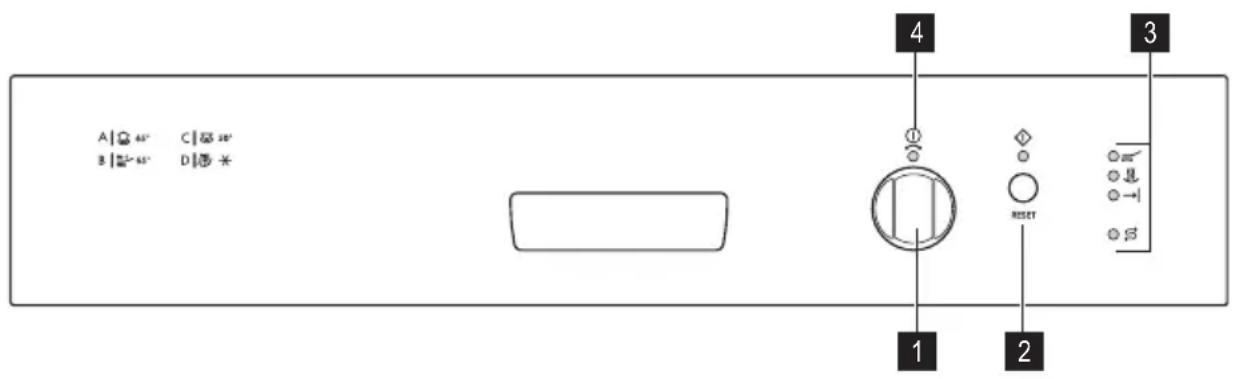

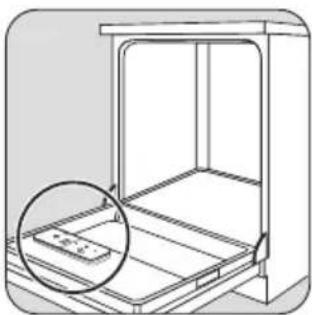

1 Programmaschakelaar 2 Toets start/annuleren /(RESET) 3 Indicatielampjes 4 Indicatielampje aan/uit Indicatielampjes Gaat aan wanneer de wasfase of de spoelfase loopt. Gaat aan wanneer de droogfase loopt. Gaat aan als een afwasprogramma is afgelopen. Hulp- functies:

• Niveau van de waterontharder.

• Er klinkt een geluidssignaal als het apparaat een storing heeft. 3Indicatielampjes

Het indicatielampje gaat aan wanneer het zoutreser- voir bijgevuld moet worden. Zie hoofdstuk 'Gebruik van zout voor afwasmachines'. Het indicatielampje voor zout kan enkele uren aanblij- ven nadat u het reservoir heeft gevuld. Dit heeft geen ongewenst effect op de werking van het apparaat.

1) Wanneer het zoutreservoir leeg is, gaat het bijbehorende indicatielampje niet aan als er een afwasprogramma loopt.

Programmaschakelaar en controlelampje aan/uit

• Draai de programmaschakelaar rechtsom of links- om om een afwasprogramma te kiezen. Een van de afwasprogramma's op de programmaschakelaar moet overeenkomen met het indicatielampje aan/uit op het bedieningspaneel. – Het indicatielampje aan/uit gaat branden (stand AAN).

• Draai, om het apparaat in de stand uit te zetten, de programmaschakelaar totdat de programmamarke- ring overeenkomt met het indicatielampje aan/uit. – Het indicatielampje aan/uit gaat uit (positie UIT). Afwasprogramma's Afwasprogramma's Programma Positie program- maknop Mate van vervuiling Soort servies- goed Beschrijving programma

Normaal vervuild Serviesgoed, bestek, potten en pannen Voorwas Hoofdwas tot 65°C 2 tussentijdse spoelgangen Laatste spoelgang Drogen

Normaal of licht vervuild Serviesgoed en bestek Hoofdwas tot 65°C Laatste spoelgang

Normaal vervuild Serviesgoed en bestek Voorwas Hoofdwas tot 50°C 1 tussentijdse spoelgang Laatste spoelgang Drogen D Alles Gedeeltelijke lading (later op de dag verder te vullen) 1 koude spoelgang (om te voorko- men dat voedselresten aankoe- ken). Voor dit programma hoeft geen af- wasmiddel gebruikt te worden. 1) Dit is een perfect dagelijks programma voor een halfvolle lading. Ideaal voor een familie bestaande uit vier personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.

2) Testprogramma voor testinstanties. Raadpleeg de aparte bijgeleverde documentatie voor testgegevens.

4Verbruiksgegevens Programma Programmaduur (in minuten) Energieverbruik (in kWh) Waterverbruik (in liter) 105-115 1,5-1,7 23-25 30 0,9 9 130-140 1,0-1,2 14-16 12 0,1 5 De druk en temperatuur van het water, de varia- ties in stroomtoevoer en de hoeveelheid vaat kan deze waarden veranderen. Bediening van het apparaat Zie de volgende instructies voor elke stap van de pro- cedure:

1. Controleer of het niveau van de waterontharder

juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.

2. Vul het zoutreservoir met zout voor afwasmachi-

3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de afwasmachine.

5. Stel het juiste programma in voor het type lading

en mate van vervuiling.

6. Vul het afwasmiddeldoseerbakje met de juiste hoe-

veelheid afwasmiddel.

7. Start het afwasprogramma.

Als u afwasmiddeltabletten gebruikt, zie hoofd- stuk 'Gebruik van tabletten'. De waterontharder instellen De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een ne- gatieve invloed hebben op de werking van het appa- raat. De waterhardheid wordt gemeten in de volgende ge- lijkwaardige schalen:

• Duitse graden (dH°).

• Franse graden (°TH).

• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).

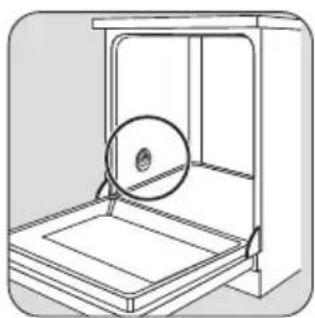

U moet de waterontharder handmatig en elektro- nisch instellen. Handmatige afstelling Het apparaat in in de fabriek ingesteld op stand 2.

Zet de schakelaar op stand 1 of 2. Elektronische aanpassing De waterontharder is fabrieksmatig ingesteld op niveau 5.

1. Houd de toets starten/annuleren ingedrukt. Draai

de programmaschakelaar rechtsom, totdat het eer- ste afwasprogramma op de programmaschakelaar overeenkomt met het indicatielampje aan/uit.

2. Laat de toets starten/annuleren los wanneer het

controlelampje aan/uit en het controlelampje star- ten/annuleren beginnen te knipperen. – Tegelijkertijd knippert het controlelampje einde programma om het niveau van de wateronthar- der te tonen. Voorbeeld: 5 keer knipperen, pauze, 5 keer knipperen, pau- ze, enz... = niveau 5

3. Druk één keer op de toets starten/annuleren om

het niveau van de waterontharder met één stap te verhogen. Het indicatielampje einde programma geeft het nieuwe niveau aan.

4. Draai de programmaschakelaar naar de stand uit

om de bewerking op te slaan. Gebruik van zout voor de vaatwasser Let op! Gebruik alleen afwasmachinezout. Zout dat niet geschikt is voor afwasmachines, veroorzaakt schade aan de waterontharder.

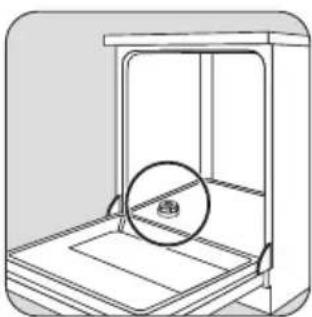

Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik)

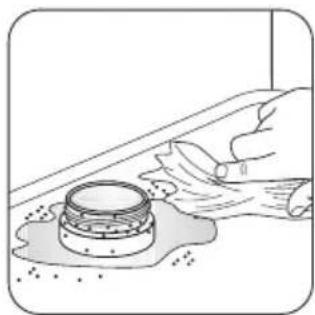

Het is normaal dat er water uit het zoutreservoir stroomt wanneer u zout bijvult. Zorg dat er geen zout buiten het zoutreservoir terechtkomt. Zout dat achterblijft, beschadigt het reservoir. Aangeraden wordt een afwasprogramma di- rect te starten nadat u het zoutreservoir hebt gevuld. Dit voorkomt corrosie als gevolg van gemorst zout. Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het zoutcontrolelampje niet branden. Gebruik van glansspoelmiddel Let op! Gebruik alleen merkglansmiddelen voor afwasmachines. Volg deze stappen om het glansmiddeldoseerbakje te vullen:

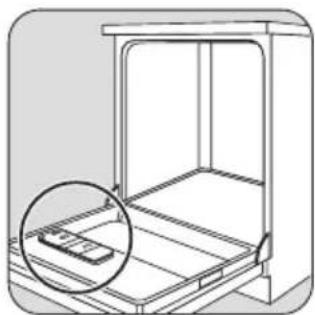

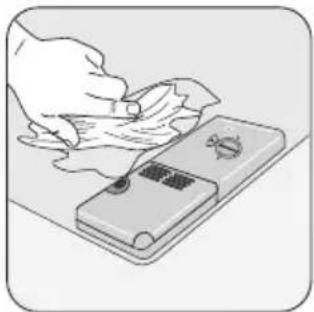

Vul bij wanneer de glans- middelindicator ( B ) hel- der wordt. 7Let op! Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinerei- nigingsmiddel, vloeibaar afwasmiddel). Dit kan het apparaat beschadigen. De glansmiddeldosering afstellen

De glansmiddelkeuze- knop is in de fabriek in- gesteld op stand 3. Om de dosering te ver- hogen of te verlagen, raadpleegt u "Problemen oplossen". De vaatwasser inruimen Handige aanwijzingen en tips Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines. Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

• Volg deze stappen voordat u serviesgoed en bestek laadt: – Verwijder alle voedselresten en vuil – Laat aangebakken voedselresten eerst inweken.

• Volg deze stappen terwijl u serviesgoed en bestek laadt: – Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden. – Zorg er voor dat het water niet in het reservoir of een diepe pan kan verzamelen. – Zorg er voor dat serviesgoed en bestek niet in elkaar liggen. – Zorg er voor dat serviesgoed en bestek elkaar niet overlappen. – Zorg er voor dat glazen andere glazen niet aan- raken. – Leg kleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen.

• Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen niet verschuiven. Let op! Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start. Waarschuwing! Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zijn.

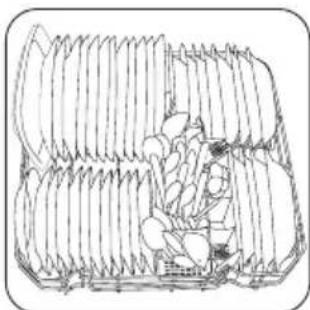

Rangschik dekschalen en grote deksels langs de rand van het onderrek.

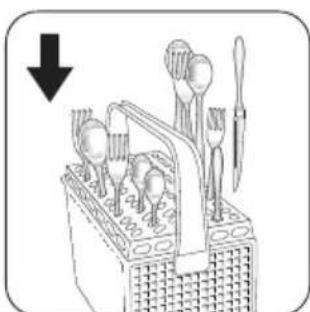

Gebruik de bestekroosters. Als de afmetingen van het bestek het gebruik van de bestekroosters voorkomen, verwijder ze dan.

Rangschik alle voorwer- pen zo dat het water er aan alle kanten bij kan komen.

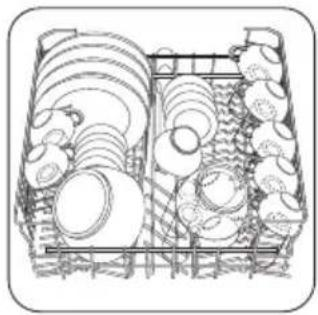

Klap de kopjesrekken op voor langere voorwer- pen. Plaats borden in het achterste deel van het bo- venrek. Kantel ze voorover. De hoogte van het bovenrek aanpassen Als u grote borden in het onderrek plaatst, moet u eerst het bovenrek in de hoogste stand zetten. Waarschuwing! Stel de hoogte af voordat u het bovenrek gebruikt. Maximale hoogte van borden in: bovenrek onderrek Bovenste stand 20 cm 31 cm Maximale hoogte van borden in: bovenrek onderrek Onderste stand 24 cm 27 cm

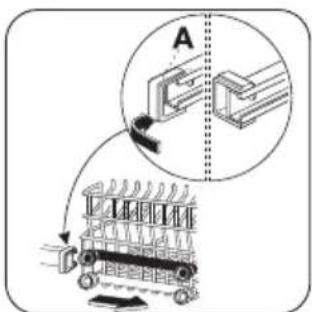

Volg deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Verwijder de vergrendelingen (A) van het boven-

2. Trek het rek er uit.

3. Plaats het rek in de bovenste of onderste stand.

4. Zet de vergrendelingen (A) van het bovenrek terug

in hun oorspronkelijke stand. Let op! Als het rek zich in de bovenste stand bevindt, kunt u geen kopjes op het kopjesrek plaatsen. Gebruik van vaatwasmiddelen Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor afwasmiddelen. Volg de gegevens op de verpakking op:

• Dosering aanbevolen door de fabrikant.

• Aanbevelingen omtrent opslag. Gebruik niet meer dan de juiste hoeveelheid af- wasmiddel om het milieu te sparen.

Vul het afwasmiddelbak- je ( A) met afwasmiddel.

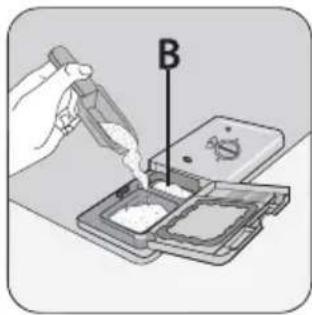

Als u een wasprogram- ma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voor- wasdoseerbakje ( B).

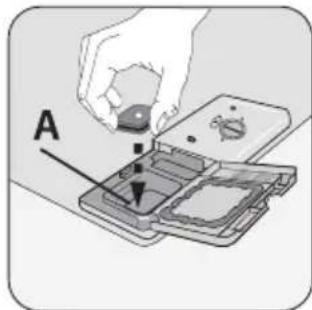

Gebruik van afwasmiddeltabletten Doe het afwasmiddeltablet in het afwasmiddeldoseer- bakje ( A). Afwasmiddeltabletten bevatten:

• andere schoonmaakmiddelen. Volg deze stappen om afwasmiddeltabletten te gebrui- ken:

1. Zorg er voor dat de afwasmiddeltabletten geschikt

zijn voor de waterhardheid in uw omgeving. Zie de instructies van de fabrikant.

2. Stel het laagste niveau in voor de waterhardheid

en de glansmiddeldosering. Het is niet nodig om het zoutreservoir en het glansmiddeldoseerbakje te vullen. Volg deze stappen als de droogresultaten niet naar wens zijn:

1. Vul het glansmiddeldoseerbakje met glansmiddel.

2. Stel de dosering van het glansmiddel in op stand

Volg deze stappen om opnieuw afwasmiddelpoeder te gebruiken:

1. Vul het zoutreservoir en het glansmiddeldoseer-

2. Stel de waterontharder in op het hoogste niveau.

3. Draai een wasprogramma zonder serviesgoed.

4. Stel de waterontharder af. Zie hoofdstuk 'De wa-

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltablet- ten geven niet het beste reinigingsresultaat tijdens kor- te wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmid- del volledig te verwijderen. Een afwasprogramma selecteren en starten Volg deze stappen om een afwasprogramma in te stel- len en te starten:

2. Draai de programmaschakelaar om het afwaspro-

gramma in te stellen. Zie de "Wasprogramma"-ta- bel. – Het controlelampje aan/uit gaat aan. – Het fasecontrolelampje voor het afwasprogram- ma begint te knipperen.

3. Druk op de toets starten/annuleren.

– Het afwasprogramma start automatisch. – Het controlelampje start/annuleren gaat aan. – Wanneer het programma start, blijft alleen het controlelampje voor de lopende fase aan. Wanneer het afwasprogramma loopt, kunt u het programma niet wijzigen. Annuleer het afwas- programma. Zie "Een afwasprogramma annuleren". Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is. Let op! Open de deur voorzichtig. Er kan hete stoom vrijkomen. 10Een afwasprogramma annuleren

• Druk op de toets starten/annuleren en houd deze ongeveer 5 seconden vast. – Het controlelampje starten/annuleren gaat uit. – Het fasecontrolelampje begint te knipperen. Het afwasprogramma is geannuleerd. Op dit punt kunt u de volgende stappen uitvoeren:

1. Schakel het apparaat uit.

2. Stel een nieuw afwasprogramma in.

Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt. Een afwasprogramma onderbreken Open de deur.

• Het programma stopt. Sluit de deur.

• Het programma gaat verder vanaf het punt dat het was onderbroken. Einde van het afwasprogramma Schakel het apparaat in deze omstandigheden uit:

• Het apparaat stopt automatisch.

• Het controlelampje Einde gaat aan. Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg. Laat het serviesgoed afkoelen voordat u het uit de af- wasmachine haalt. Hete borden beschadigen sneller. De lading verwijderen

• Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.

• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden. Onderhoud en reiniging Waarschuwing! Schakel het apparaat uit voordat u de filters schoon maakt. De filters reinigen Belangrijk! Gebruik het apparaat niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsing veroorzaakt slechte wasresultaten en schade aan het apparaat.

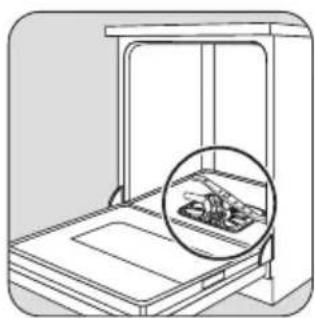

Maak de filters A, B en C schoon onder stromend water.

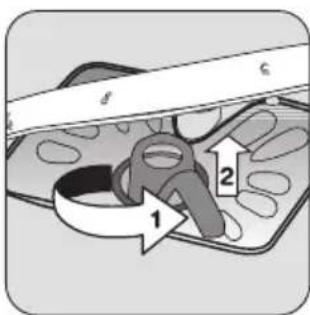

Draai, om de filters B en C te verwijderen, het handvat een kwartslag naar links.

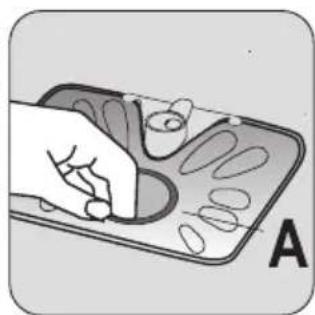

Verwijder het platte filter A uit de bodem van het apparaat.

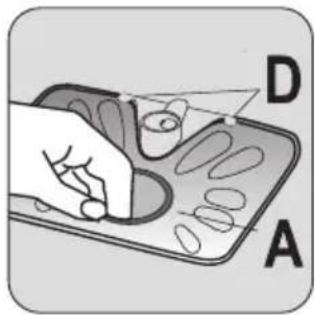

Plaats het platte filter A terug in de bodem van het apparaat. Plaats het platte filter juist terug on- der de twee geleiders D.

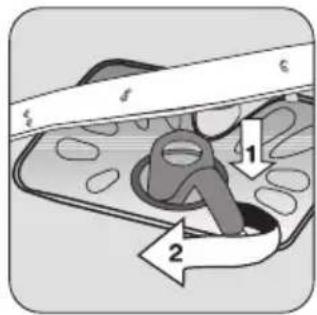

Zet het filtersysteem op zijn plaats. Draai, om het filtersysteem te vergren- delen, het handvat naar rechts totdat het op zijn plaats vastklikt. Belangrijk! Verwijder de sproeiarmen niet. Als de openingen in de sproeiarmen verstopt raken, verwijdert u de achterblijvende delen met een coctail- prikkertje. Schoonmaken van de buitenkant Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Ge- bruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz). Voorzorgsmaatregelen bij vorst Let op! Installeer het apparaat niet op een plek waar de temperatuur onder de 0 °C komt. De fabrikant is niet verantwoordelijk voor schade door vorst. Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang. Problemen oplossen Het apparaat start of stopt niet tijdens de werking. Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt op- lossen, neem dan contact op met de klantenservice. Let op! Schakel het apparaat uit en voer de hier- onder voorgestelde corrigerende handelingen uit. Storingscode en storing Mogelijke oorzaak en oplossing

• continu knipperen van het controle- lampje starten/annuleren

• 1 keer knipperen van het controle- lampje Einde De afwasmachine wordt niet gevuld met water

• De waterkraan is verstopt of aangezet met kalkaanslag. Maak de waterkraan schoon.

• De waterkraan is dicht. Draai de waterkraan open.

• Het filter in de watertoevoerslang is verstopt. Maak het filter schoon.

• De aansluiting van de watertoevoerslang is niet juist. De slang kan geknakt of ingedeukt zijn. Zorg er voor dat de aansluiting juist is.

• continu knipperen van het controle- lampje starten/annuleren

• 2 keer knipperen van het controle- lampje einde programma Het afwaswater wordt niet afgevoerd

• De gootsteenafvoer is geblokkeerd. Ontstop de gootsteenafvoer.

• De aansluiting van de waterafvoerslang is niet juist. De slang kan geknakt of ingedeukt zijn. Zorg er voor dat de aansluiting juist is. 12Storingscode en storing Mogelijke oorzaak en oplossing

• continu knipperen van het controle- lampje starten/annuleren

• 3 keer knipperen van het controle- lampje einde programma De anti-overstromingsinrichting is geac- tiveerd

• Draai de waterkraan dicht en neem contact op met onze service- afdeling. Het programma begint niet • De deur van het apparaat is niet gesloten. Sluit de deur.

• De stekker zit niet in het stopcontact. Steek de stekker in het stopcontact.

• De zekering in de meterkast is doorgebrand. Vervang de zekering. Schakel, na de controle, het apparaat in. Het program- ma gaat verder vanaf het punt waar het werd onder- broken. Als de storing zich weer voordoet, kunt u con- tact opnemen met onze serviceafdeling. Deze gegevens zijn nodig om u snel en correct te kun- nen helpen:

• Modelbeschrijving (Mod.)

• Serienummer (S.N.) Zie voor deze gegevens het typeplaatje. Schrijf de benodigde gegevens hier op: Modelbeschrijving : .......... Productnummer : .......... Serienummer : .......... De schoonmaakresultaten zijn slecht De borden zijn niet schoon • Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.

• De rekken zijn niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.

• De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.

• De filters zijn vuil of niet juist geplaatst.

• Er is te weinig of geen afwasmiddel gebruikt. Er zitten kalkresten op de borden • Het zoutreservoir is leeg.

• De waterontharder is ingesteld op het verkeerde niveau.

• De dop van het zoutreservoir zit niet goed dicht. Het serviesgoed is nat en dof • Er is geen glansmiddel gebruikt.

• Het glansmiddeldoseerbakje is leeg. De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem

• Verminder de glansmiddeldosering. Opgedroogde waterdruppels op de glazen en de borden

• Verhoog de dosering van het glansmiddel.

• Het afwasmiddel kan de oorzaak zijn. 13Technische gegevens Afmetingen Breedte cm 59,6 Hoogte cm 81,8-87,8 Diepte cm 57,5 Elektrische aansluiting - Voltage - Totale vermogen - Zekering Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine. Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa) Maximaal 8 bar (0,8 MPa) Capaciteit Aantal couverts 12 Milieubescherming Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. De verpakkingsmaterialen zijn milieuvriendelijk en her- bruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afvaldienst. Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.

• Snijd de hoofdkabels en stekkers af en gooi ze weg.

• Verwijder het slot van de deur. Dit voorkomt dat kin- deren zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen. Montage Waarschuwing! Zorg dat de stekker tijdens de installatie niet is aangesloten. Belangrijk! Volg de instructies op de bijgesloten sjabloon voor:

• inbouw van het apparaat.

• Installeer het meubelpaneel.

• Sluit de watertoevoer en waterafvoer aan. Installeer het apparaat onder een aanrecht (keuken- blad of gootsteen). Als reparatie nodig is, moet het apparaat eenvoudig bereikbaar zijn voor de monteur. Plaats het apparaat naast een waterkraan en een af- voer. Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar alleen om de water- toevoer- en afvoerslang en het aansluitsnoer door te laten. De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte. Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt. Bevestigen van het apparaat aan de aangrenzende keukenmeubelen Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig bevestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, wand). 14Het apparaat waterpas afstellen Zorg er voor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keu- kenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat. Aansluiting aan de waterleiding Watertoevoerslang Sluit het apparaat aan een hete (max. 60°) of koude watertoevoer aan. Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind). Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4". Let op! Gebruik geen aansluitslangen van een oud apparaat. De waterdruk moet zich binnen de grenzen bevinden (zie hoofdstuk "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwa- terdrukwaarden in uw omgeving geeft. Zorg er voor dat er geen deuken in de watertoevoers- lang zitten en dat de slang niet is geknakt of ingedeukt. Draai de toevoerslang naar links of rechts voor de in- stallatie. Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen. Let op! Sluit het apparaat niet aan nieuwe leidingen aan of aan leidingen die lang niet zijn gebruikt. Laat het water enkele minuten stromen en sluit dan de toevoerslang pas aan. Watertoevoerslang met veiligheidsklep De elektriciteitskabel en de veiligheidsklep bevinden zich in de dubbelwandige watertoevoerslang. De wa- tertoevoerslang bevindt zich alleen onder druk als het water loopt. Als er een lekkage in de watertoevoerslang zit, onderbreekt de veiligheidsklep het stromende wa- ter. Waarschuwing! Gevaarlijke span- ning Pas op als u de watertoevoerslang aansluit:

• Dompel de watertoevoerslang of de veiligheidsklep niet in water.

• Als de watertoevoerslang of de veiligheidsklep be- schadigd is, trek dan onmiddellijk de stekker uit het stopcontact.

• Laat de watertoevoerslang met de veiligheidsklep alleen door onze service-afdeling vervangen. Afvoerslang

Sluit de waterafvoers- lang aan op een sifon on- der de gootsteen.

De afvalwateraansluiting moet zich op een hoogte bevinden van maximaal 60 cm vanaf de bodem van de afwasmachine.

De binnendiameter mag niet kleiner zijn dan de dia- meter van de slang. Verwijder het kunststofmembraan (A) als u de water- afvoerslang op een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedsel- resten een verstopping in de slang veroorzaken. Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen. Aansluiting aan het elektriciteitsnet Waarschuwing! De fabrikant is niet verantwoordelijk, als u deze veiligheidsmaatregelen niet opvolgt. Aard het apparaat volgens de veiligheidsmaatregelen. Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact. Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand. Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling. Zorg er voor dat de stekker toegankelijk is na de installatie. Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf. 16Contents Safety information _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 17 Control panel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18 Washing programmes _ _ _ _ _ _ _ _ _ _ _ _ _ _ 19 Use of the appliance _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 20 Setting the water softener _ _ _ _ _ _ _ _ _ _ _ _ 20 Use of dishwasher salt _ _ _ _ _ _ _ _ _ _ _ _ _ _ 21 Use of rinse aid _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 22 Loading cutlery and dishes _ _ _ _ _ _ _ _ _ _ _ _ 22 Use of detergent _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 24 Setting and starting a washing programme _ _ _ 25 Care and cleaning _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 25 What to do if… _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 26 Technical data _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Environment concerns _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Installation _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 28 Water connection _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 29 Electrical connection _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 30 Subject to change without notice Safety information For your safety and correct operation of the ap- pliance, read this manual carefully before instal- lation and use. Always keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appli- ance. Correct use
