GEBRUIKSAANWIJZING 270E Victoria

Victoria automatische naaimachine met vrije arm

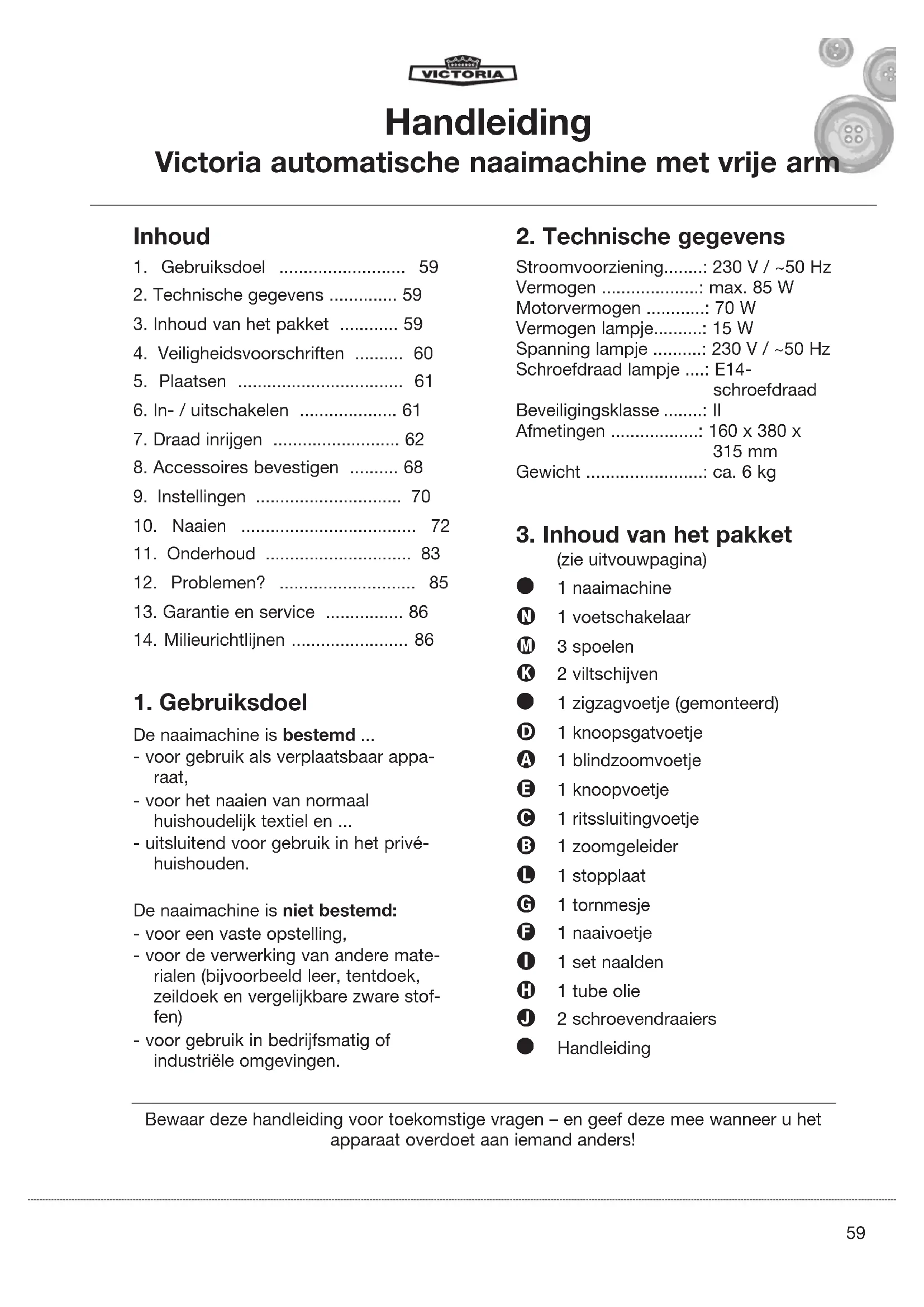

Inhoud

1. Gebruiksdoel 59
2. Technische gegevens ..... 59
3. Inhoud van het pakket 59
4. Veiligheidsvoorschriften ..... 60
5. Plaatsen 61
6. In- / uitschakelen 61
7. Draad inrijgen 62
8. Accessoires bevestigen ..... 68
9. Instellingen 70
10. Naaien 72
11. Onderhoud 83
12. Problemen? 85
13. Garantie en service 86
14. Milieurichtlijnen 86

1. Gebruiksdoel

De naaimachine is bestemd ...

• voor gebruik als verplaatsbaar apparaat,
• voor het naaien van normaal huishoudelijk textiel en ...
• uitsluitend voor gebruik in het privé-huishouden.

De naaimachine is niet bestemd:

• voor een vaste opstelling,
• voor de verwerking van andere materialen (bijvoorbeeld leer, tentdoek, zeildoek en vergelijkbare zware stoffen)
• voor gebruik in bedrijfsmatig of industriële omgevingen.

3. Inhoud van het pakket

(zie uitvouwpagina)

1 naaimachine
N 1 voetschakelaar
M 3 spoelen
2 viltschijven
● 1 zigzagvoetje (gemonteerd)
D 1 knoopsgatvoetje
A 1 blindzoomvoetje
E 1 knoopvoetje
© 1 ritssluitingvoetje
B 1 zoomgeleider
L 1 stopplaat
G 1 tornmesje
F 1 naaivoetje
1 set naalden
H 1 tube olie
J 2 schroevendraaiers
Handleiding

4. Veiligheidsvoorschriften

Bij omgang met een naaimachine kan men net als bij elk ander elektrisch apparaat gewond raken en in levensgevaar geraken. Om dit te voorkomen en om veilig te werken, dient u het volgende in acht te nemen:

• Haal altijd de netstekker uit het stopcontact wanneer u niet met de machine werkt. Zo voorkomt u gevaar voor ongelukken door onbedoeld inschakelen.

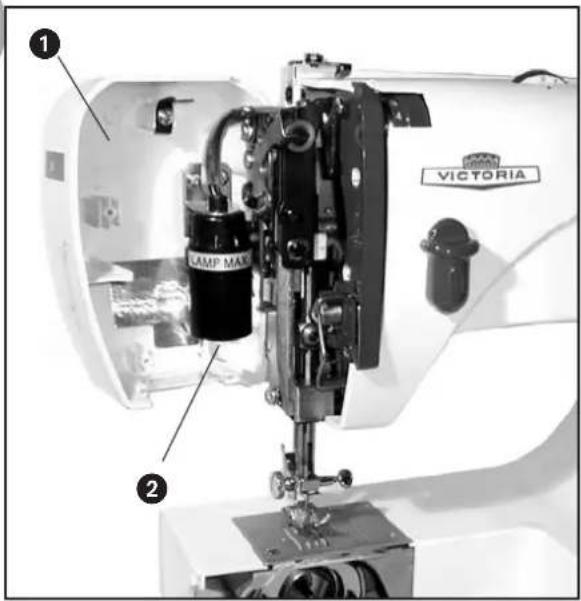

• Haal eerst de netstekker uit het stopcontact, voordat u het lampje verwisselt of onderhoud aan de machine pleegt.

Zo voorkomt u levensgevaar door een elektrische schok.

• Gebruik de naaimachine uitsluitend in droge ruimtes.
• Wanneer de naaimachine, de voetschakelaar of het netsnoer zichtbare schade vertoont: Laat de schade eerst door de klantendienst repareren, voordat u de naaimachine opnieuw gebruikt.
• Laat kinderen of verstandelijk gehandicapten niet zonder toezicht met het apparaat omgaan: zij kunnen mogelijke gevaren niet altijd juist inschatten. Berg elektrische apparaten buiten het bereik van kinderen op.

Waarschuwing voor letsel en beschadiging:

Volgens de wet hebt u als gebruiker van elektrische apparaten de plicht om door veiligheidsbewust gedrag mogelijke ongelukken te voorkomen:

• Zorg dat de werkplek op orde is. Als de werkplek niet op orde is, kan dat ongelukken tot gevolg hebben.
• Zorg voor goede verlichting tijdens het werken!
• Draag geen wijde kleding of sieraden, omdat die door bewegende delen kunnen worden gegrepen. Als u lang haar hebt, draag dan tevens een haarnetje.
• Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stevige ondersteuning en zorg altijd voor evenwicht.
• Pas altijd goed op! Let erop wat u doet. Werk altijd met overleg. Gebruik de naaimachine in geen geval wanneer u niet geconcentreerd bent of wanneer u zich niet goed voelt.

Wanneer ongelukken kunnen worden herleid tot onzorgvuldigheid in de omgang met het apparaat of wanneer de veiligheidsvoorschriften in de handleiding niet in acht zijn genomen, aanvaardt de fabrikant geen aansprakelijkheid voor dergelijke schade.

• Plaats de naaimachine op een sta-biele tafel.

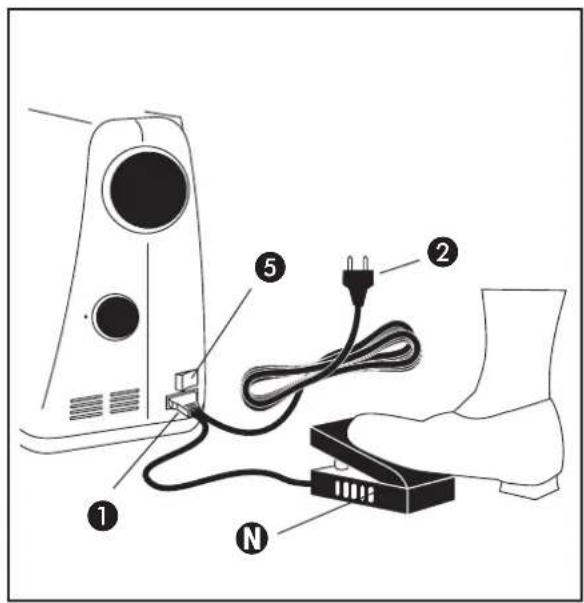

  ① Sluit de voetschakelaar Ⓝ aan op de machine en ...
  ② steek de netstekker in het stopcontact.

Wanneer het tafelplateau niet volledig waterpas is, kunt u kleine oneffenheden wegwerken:

③ Haal de bevestigde box van de zijkant af.
④ Daaronder wordt een stelvoetje zichtbaar. Hieraan kunt u draaien voor een stabiele stand van de naaimachine.

De box kunt u daarna gewoon weer bevestigen, bijvoorbeeld wanneer u deze als "extra plateau" voor het naaien van grote stukken stof nodig hebt. U kunt de box echter ook afgenomen laten, bijvoorbeeld voor het naaien met vrije arm van mouwen, broekspijpen, enz.

6. In- / uitschakelen

Maak uzelf vertrouwd met deze in- en uitschakelmogelijkheden, zodat u in geval van nood juist kunt handelen:

⑤ U kunt de lamp aan- en/of uitschakelen door de schakelaar te bedienen.
1 Wanneer u de stekker van de voetschakelaar loshaalt, krijgt de machine geen stroom.
② Wanneer u de netstekker uit het stopcontact haalt, krijgen de machine en de voetschakelaar geen stroom.

Vergewis u ervan dat bij het inrijgen van de draad de naaimachine uitgeschakeld is of dat de netstekker uit het stopcontact is gehaald, om ongelukken door onbedoeld inschakelen van de machine te voorkomen.

a) Spoel van de onderdraad vullen

U vult de spoel van de onderdraad als volgt met naaigaren:

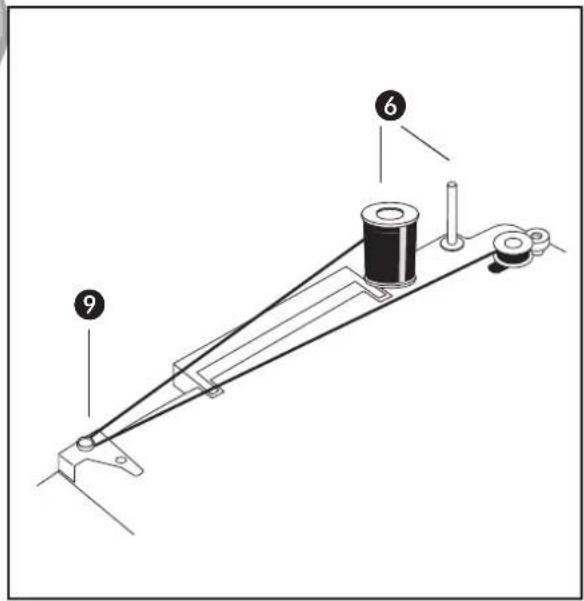

6 Trek boven een van beide rolassen uit en plaats daarop een klosje garen.

K U kunt onder het klosje garen een viltschijf leggen om de behuizing van de machine te sparen.

7 Plaats een lege spoel op de spoelas en wikkel het losse uiteinde van het garen een paar slagen op met de wijzers van de klok mee.

8 Trek het handwiel een beetje naar buiten om het naaigedeelte los te koppelen van de motor.

⑨ Haal de draad door de geleiding voor de spoelvoorspanning.

10 Wanneer de eerste omwikkelingen van het garen strak op de spoel liggen, drukt u de spoel met de spoelas tegen de spoelaanslag.

- Schakel daarna de naaimachine in en trap op de voetschakelaar. Wanneer de spoel vol is, knipt u de draad door.

⑦ Druk de spoelas weer naar voren en neem de volle spoel af.

8 Vergeet niet het handwiel weer naar binnen te drukken – anders blijft het naaigedeelte losgekoppeld van de motor.

b) Onderdraad inrijgen

Draai met het handwiel de naald eerst helemaal naar boven.

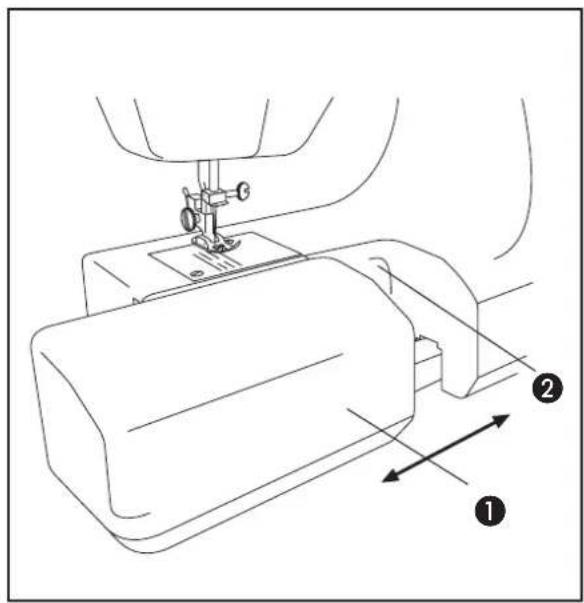

① Neem de bevestigde box van de zijkant af ...
② en open de zich daarachter bevindende grijperklep.

③ Trek de hevel van de spoeldop naar u toe ...

④ en trek de spoeldop naar buiten, zoals afgebeeld.

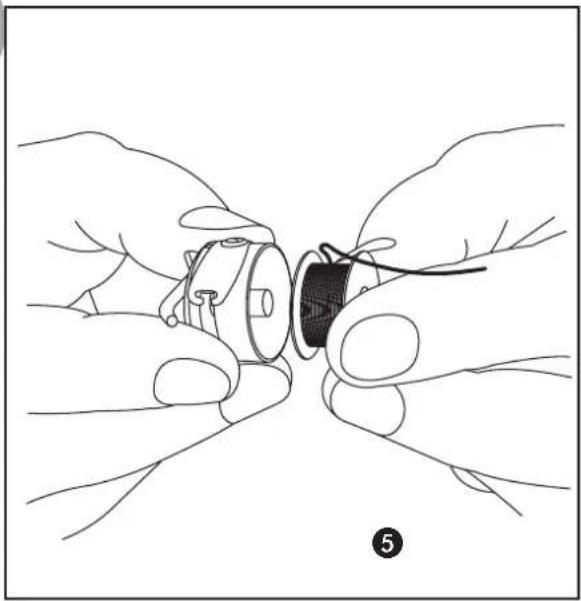

⑤ Wikkel ongeveer 10 cm draad van de spoel af en schuif dit in de spoeldop.

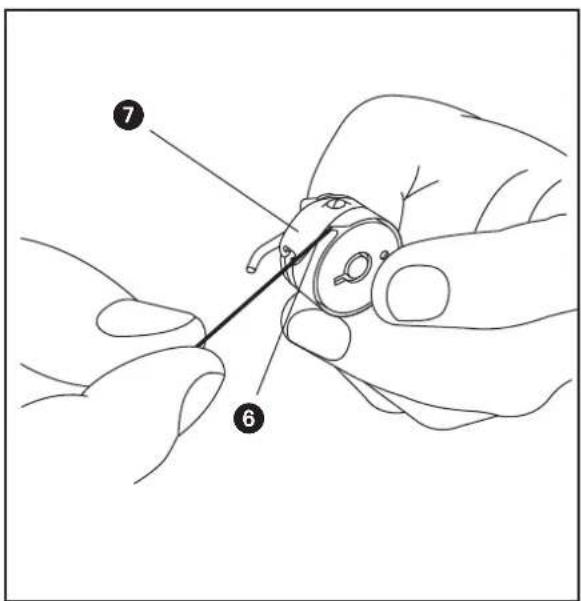

⑥ Trek het afgewikkelde uiteinde van de draad door de opening aan de zijkant van de spoeldop...

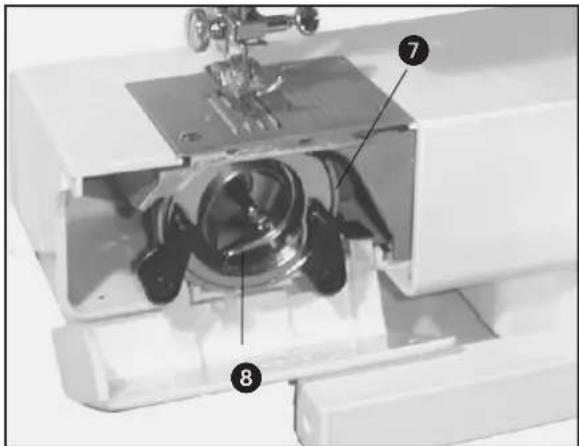

⑦ onder de spanveer door

8

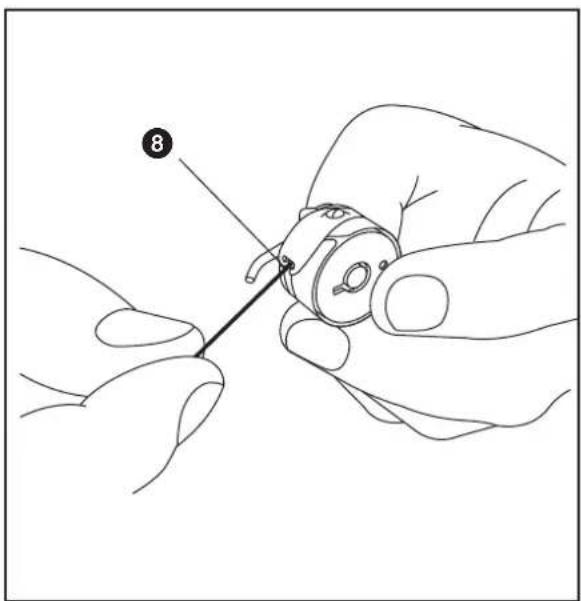

⑧ tot de draad tevoorschijn komt uit de sleuf van de spoeldop.

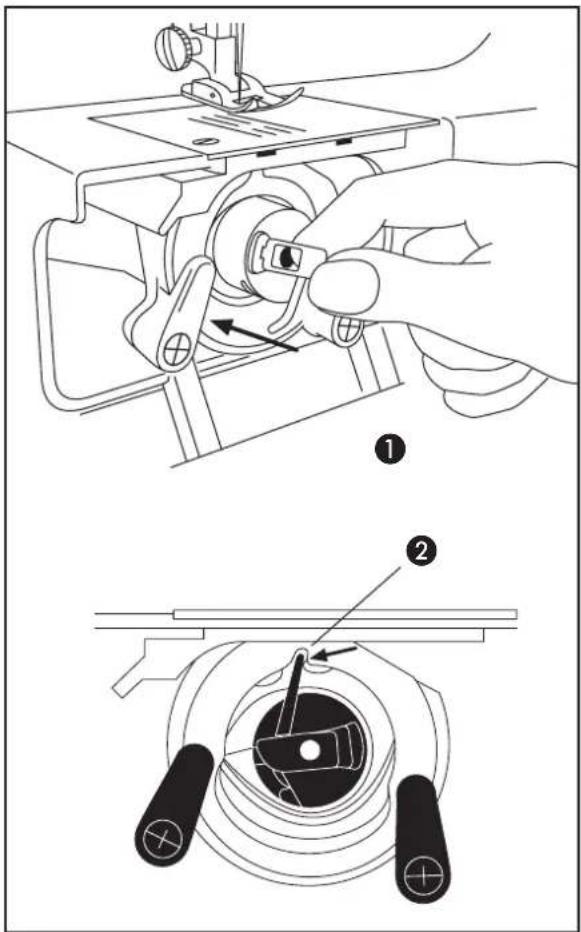

① Plaats de spoeldop weer op de as en ...

② draai de spoeldop zo ver dat de meenemer in de uitsparing grijpt.

- Leg de uitstekende draad zodanig dat die nergens klemt...

- en sluit de grijperklep weer.

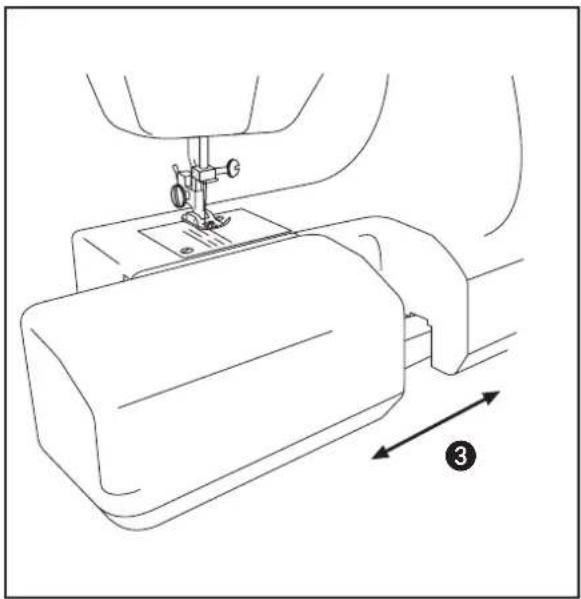

3 De box kunt u daarna gewoon weer bevestigen, bijvoorbeeld wanneer u deze als "extra plateau" voor het naaien van grote stukken stof nodig hebt. U kunt de box echter ook afgenomen laten, bijvoorbeeld voor het naaien met vrije arm van armstukken, broekspijpen, enz.

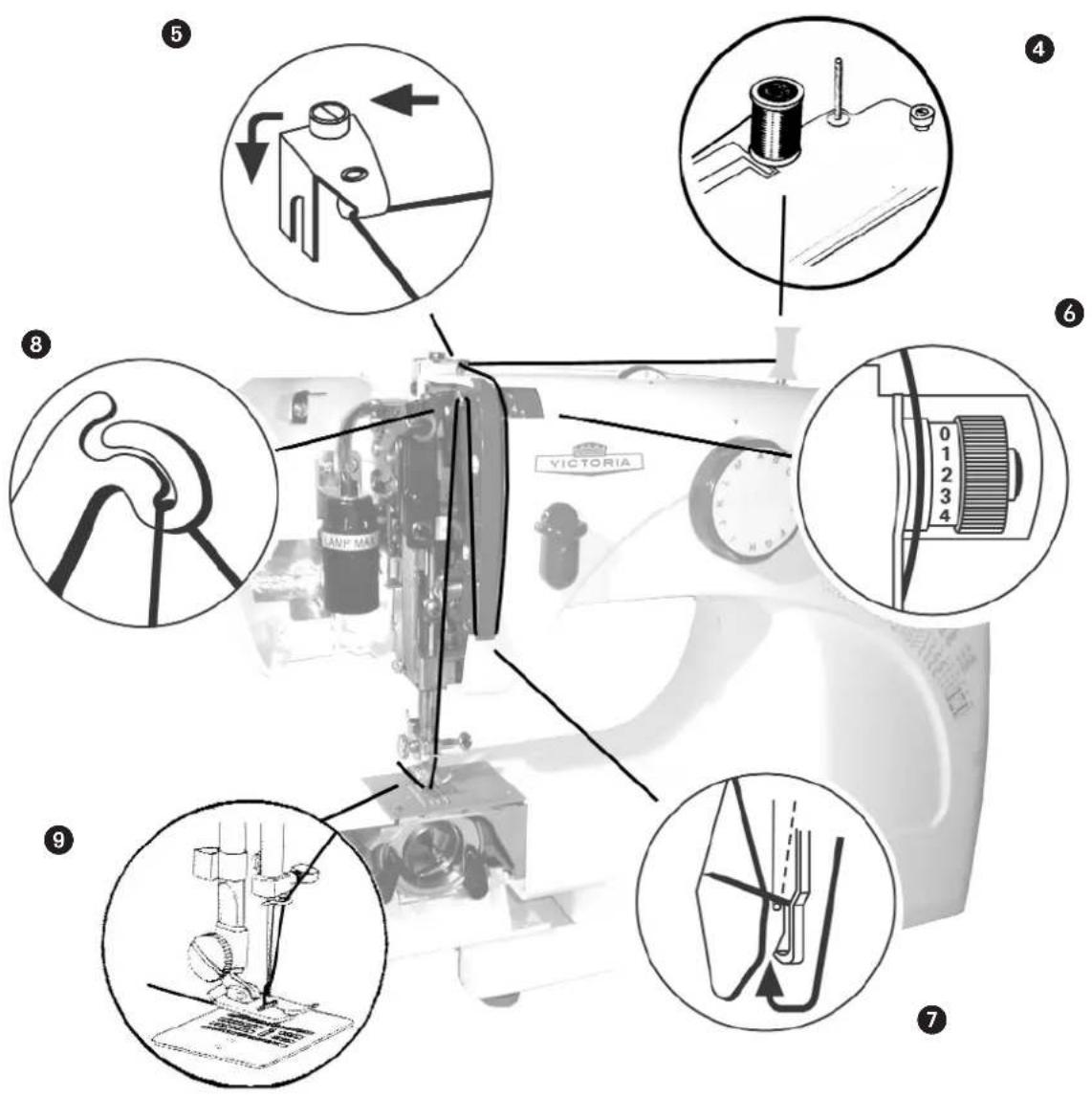

c) Bovendraad inrijgen

Voor het inrijgen van de bovendraad is het niet noodzakelijk de voorzijde van de naaimachine te openen. De afbeelding hierboven dient uitsluitend ter oriëntiering.

4 Trek boven een van beide rolassen uit en plaats daarop een klosje garen.
K U kunt onder het klosje garen een viltschijf leggen om de behuizing van de machine te sparen.
⑤ Leid de draad door de bovenste draadgeleiding, ...

⑥ dan over het instelwieltje voor de bovendraad-voorspanning, ...
⑦ dan onder de draadaantrekveer door, ...
⑧ dan over de scharnierdraadgever,

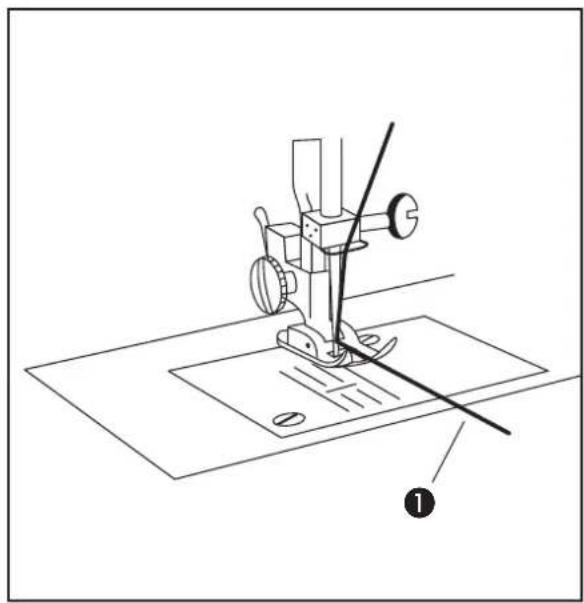

⑨ dan door de draadgeleiding op de naald, door het oog van de naald en vervolgens onder de naaivoet naar achteren weg.

d) Onderdraad naar boven halen

Draai eerst met het handwiel de naald helemaal naar boven.

① Houd met de linkerhand het uit het oog van de naald komende uiteinde van de bovendraad vast.
- Draai daarna met de rechterhand het handwiel een volle omwenteling tegen de wijzers van de klok in.

② Nu trekt de bovendraad in een lus de onderdraad omhoog.

- Zodra de onderdraad verschijnt, trekt u voorzichtig aan de bovendraad, die u in uw linkerhand vasthoudt. Trek op deze manier de onderdraad volledig naar buiten.

• Trek beide draden ongeveer 10 cm naar buiten ...
  3 en leg ze naar achteren weg, zoals afgebeeld. De naaimachine is nu gebruiksklaar.

e) Draad inbrengen bij twee naalden

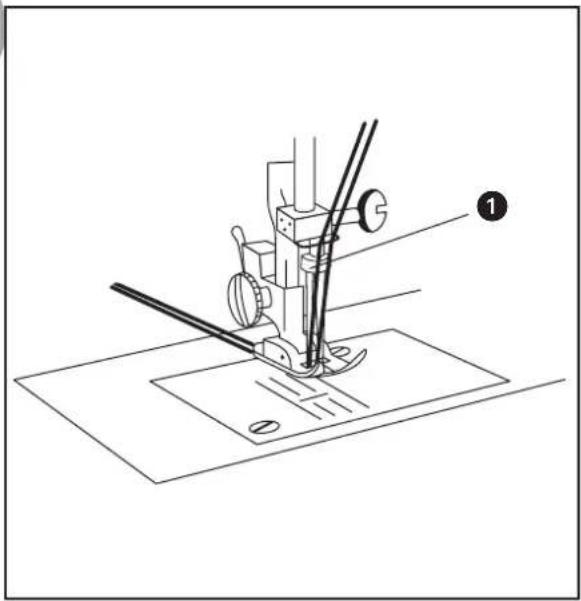

Wanneer u de dubbele naald gebruikt, zoals beschreven in hoofdstuk 8:

• Trek aan de bovenkant de beide rolassen uit en plaats daarop twee klosjes garen.
  K U kunt onder het klosje garen een viltschijf leggen om de behuizing van de machine te sparen.
• Rijg de beide bovendraden precies zo in als u bij één draad zou doen, ...

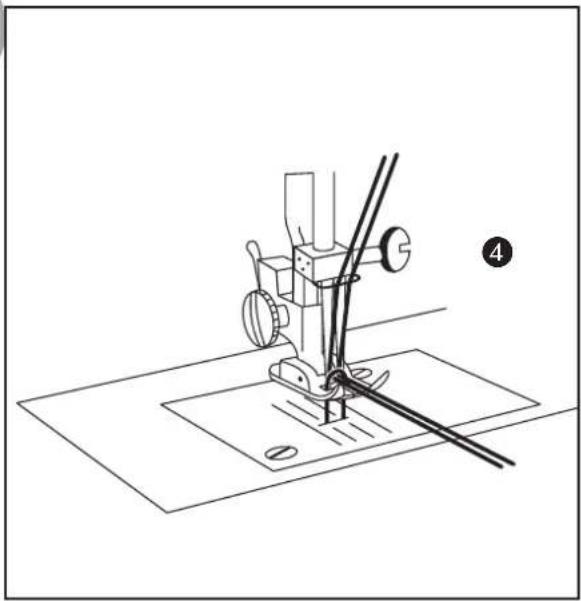

  4 tot het punt waarop de draden in de naald moeten worden geleid: Hier steekt u de beide uiteinden van de twee bovendraden gescheiden door de beide naaldogen.
• De onderdraad wordt weer precies zo ingeregen en uitgetrokken als bij één draad.

8. Accessoires bevestigen

⚠️ Waarschuwing:

Trek eerst de netstekker uit het stopcontact! Zo voorkomt u gevaar voor ongelukken, wanneer de machine tijden het werken onbedoeld in werking wordt gesteld!

a) Naalden verwisselen

• Draai eerst met het handwiel de naald helemaal naar boven.
  ⑤ Draai de klemschroef los en neem de oude naald uit.
  6 Plaats de nieuwe naald met de vlakke zijde naar achteren. Schuif de naald helemaal naar boven
  ⑤ en draai tot slot de klemschroef weer goed vast.

b) Naaivoetje verwisselen

• Draai eerst met het handwiel de naald helemaal naar boven.

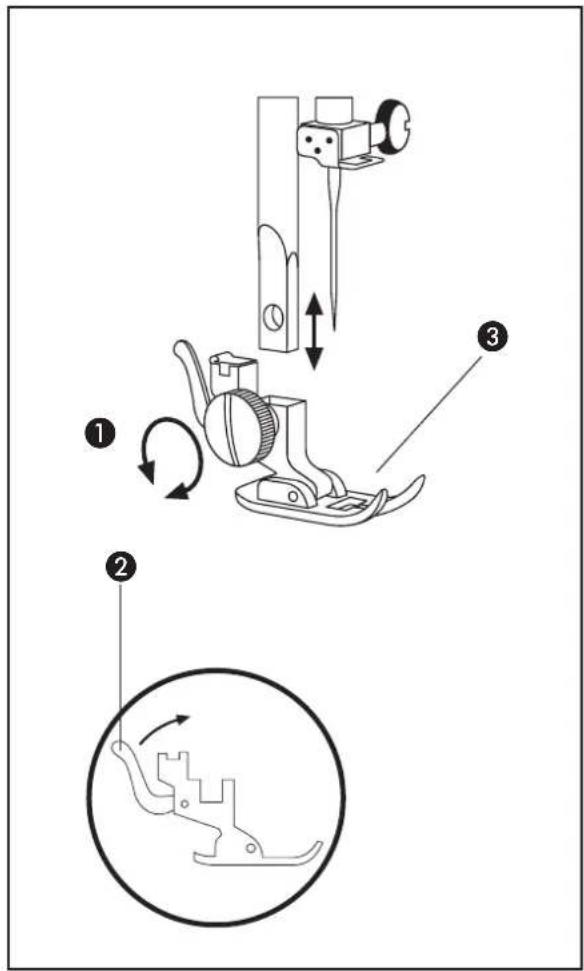

  ① Draai de schroef van het voetje los en neem het voetje samen met de houder af.
  ② Druk op de hevel van de naaivoethouder. Het naaivoetje kan nu van de houder worden gehaald.
  3 Plaats het gewenste nieuwe naaivoetje op de houder, bijvoor- beeld het ...
  D voetje voor knoopsgaten
  A voetje voor blinde zomen
  E voetje voor knopen
  © voetje voor ritssluitingen
  ② en druk nogmaals op de hevel, tot het naaivoetje vastzit in de houder.
  1 Plaats nu het de naaivoetje samen met de houder weer op de geleidestang en draai de schroef van het voetje weer goed vast.

c) Steekplaat verwisselen

Standaard is de "zigzag"-steekplaat bevestigd, die geschikt is voor de meeste naden met rechte steken, zigzagsteken en siernaden. U kunt echter als volgt de meegeleverde stopplaat gebruiken:

- Draai eerst met het handwiel de naald helemaal naar boven.

4 Leg de stopplaat op de aanwezige zigzagsteekplaat, en wel zodanig dat de vlakke geleidepennen van de stopplaat in de openingen van de zigzagsteekplaat grijpen.

- Wanneer u de stopplaat niet meer nodig hebt, neemt u deze gewoon weer af.

De spanning van de boven- en onderdraad is juist ingesteld, wanneer na het naaien de verstrengeling van de beide draden zowel aan de boven- als onderkant van de stof niet zichtbaar is.

Als een van beide spanningen niet juist is ingesteld, dan resulteert dit in een onzuivere naad. De steken liggen dan plat op de stof. Er ontstaan geen naaiplooien en de stof wordt ook niet meegetrokken.

a) Spanning van de boven-draad instellen

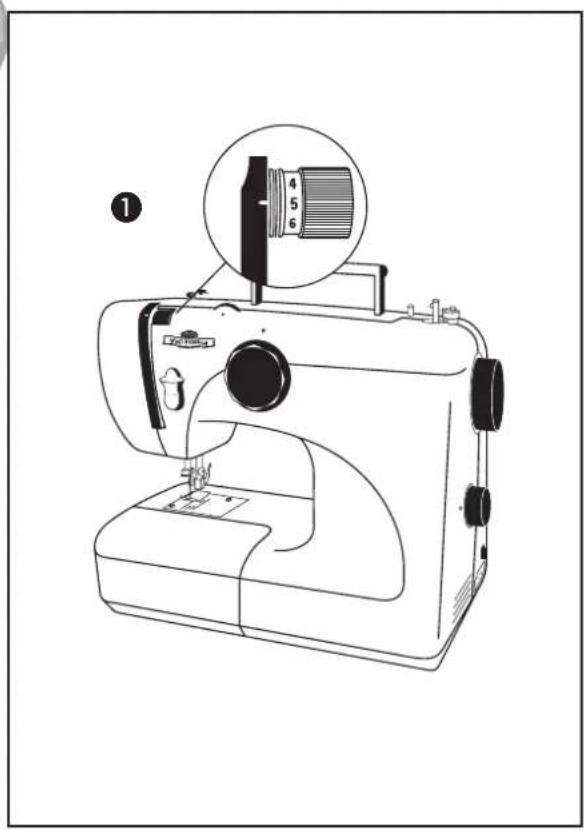

1 Door het instelwiel voor de voorspanning van de bovendraad te draaien, kunt u de spanning van de bovendraad instellen. Is deze ...

- te vast (hoge waarde), dan ligt de bovendraad boven los op de stof. Er wordt dan alleen nog "genaaid" met de onderdraad.

- te los (lage waarde), dan ligt de onderdraad los op de stof. Er wordt dan alleen nog "genaaid" met de bovendraad.

De spanning van de bovendraad ligt normaliter tussen 4-6.

b) Spanning van de onderdraad instellen

② Door de schroef van de spoeldop te draaien, kunt u de spanning van de onderdraad instellen. Draai...

- met de wijzers van de klok mee voor een hogere spanning.

- tegen de wijzers van de klok in voor een lagere spanning.

3 De spanning van de onderdraad is juist ingesteld wanneer de spoeldop langzaam en gelijkmatig wordt afgewikkeld ("afval-test").

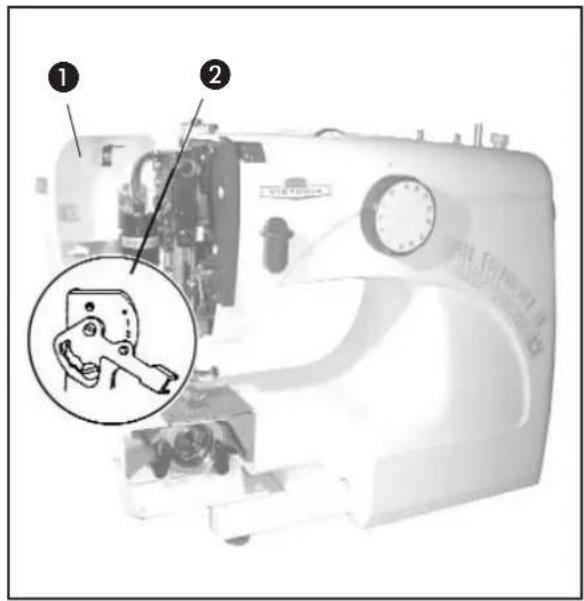

c) Druk van het voetje instellen

Hier stelt u de druk in waarmee de stof op de steekplaat wordt aangedrukt.

- Draai met de meegeleverde kleine schroevendraaier de schroeven aan de bovenkant van het deksel aan de voorkant los.

① Klap daarna het deksel op.

② Stel met de hevel de druk in, bijvoorbeeld op...

„0“ wanneer er geen druk moet worden uitgeoefend, bijvoorbeeld bij stoppen of vrije-handborduren

„1“ bij lichte stoffen (gordijnen)

„2“ bij middelzware stoffen (normaal)

„3“ bij zware stoffen.

d) Steekbreedte

Hier stelt u in hoe breed de naad moet worden bij zigzagpatronen.

③ Draai eerst met het handwiel de naald helemaal naar boven.
④ Kies een steekbreedte van 0...5 met het keuzewiel (0 = smal / 5 = breed)

Let op: Wanneer de dubbele naald is geplaatst, mag het keuzewiel hoogstens op "3" worden ingesteld. Bij een hogere instelling breekt de dubbele naald!

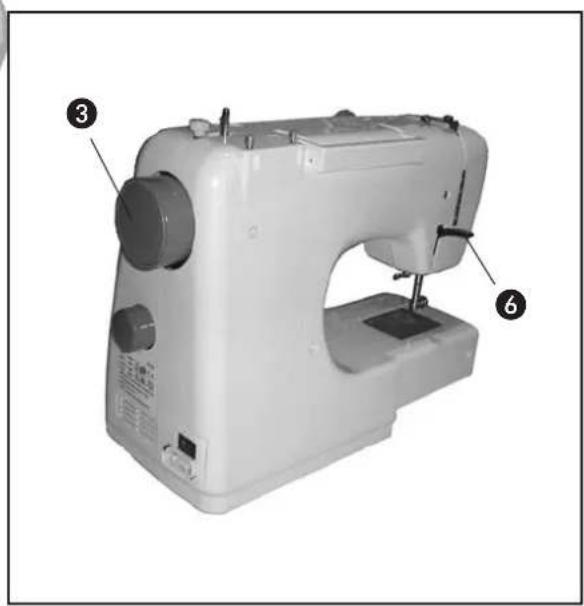

e) Steeklengte

Hier stelt u in hoe snel de stof bij het naaien verder moet worden getrans-porteerd. Dit bepaalt de afstand tussen de steekposities (lengte).

⑤ Kies de steeklengte op het steeklengtewiel (0 = kort / 4 = lang).

Wanneer u naaigaren hebt ingeregen en alles juist hebt ingesteld, zoals in de voorgaande hoofdstuk beschreven:

a) Stof plaatsen

③ Draai eerst met het handwiel de naald helemaal naar boven.

⑥ Breng met de voethevel het de naaivoetje omhoog.

- Leg de stof onder het naaivoetje en laat het de naaivoetje weer zakken.

b) Met naad beginnen

⑦ Houd de beide naar achteren weggeleide draaduiteinden vast met de linkerhand.

- Trap nu heel voorzichtig op de voetschakelaar – en wel zo, dat de eerste 3-4 naaibewegingen plaatsvinden. Leid daarbij de stof met de rechterhand.

8 Wanneer de eerste naaibewegingen met succes zijn uitgevoerd, houdt u de hevel voor terugwaarts naaien kort ingedrukt...

- en trapt u weer even op de voetschakelaar, tot u weer op het beginpunt van de naad bent. Wanneer u van daaruit met de naad verdergaat, zit de naad stevig vast doordat er meerdere malen overheen is genaaid.

c) Naad afsluiten

Naai ook op het einde van de naad een aantal malen heen en weer. Gebruik hiervoor net als bij het begin van de naad de hevel voor terugwaarts naaien. Daardoor wordt de naad ook aan het uiteinde stevig vastgemaakt.

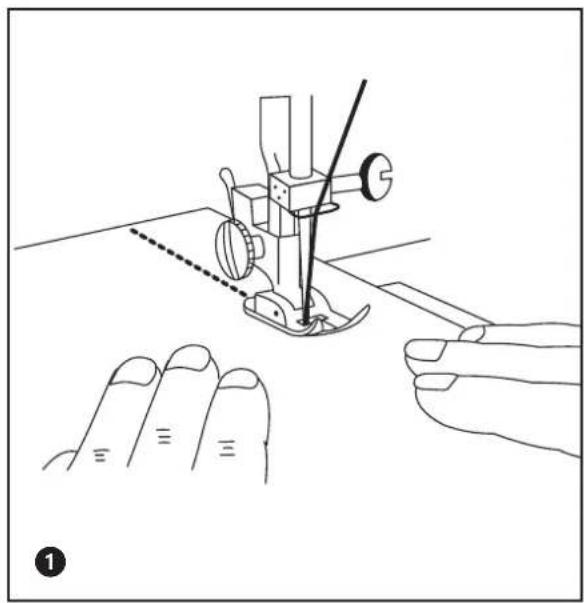

1 leid normale stoffen alleen op de in de afbeelding getoonde wijze. Trek nooit aan de stof, omdat de naald hierdoor kan verbuigen of afbreken.

- Zeer fijne stoffen worden bij het naaien makkelijk meegetrokken. Om dit te voorkomen, kunt u een dun stuk papier onder de stof leggen en dit meenaaien. Na het naaien trekt u het papier voorzichtig van de stof af. Dit resulteert in een zeer zuivere naad.

② Bij stretch-stoffen kan het noodza-kelijk zijn om de stof vóór en achter het de naaivoetje te leiden, om te voorkomen dat de stof wordt meegetrokken.

e) Naairichting veranderen

Wilt u op een bepaalde plek in een andere richting verder naaien?

③ Dat kan het makkelijkste door op het keerpunt te stoppen en de naald in de stof te laten steken.

- Breng met de voethevel het de naaivoetje omhoog.

- Draai de stof om de naald heen in de gewenste richting

- en laat het naaivoetje weer zakken. Nu kunt u gewoon verder naaien in de nieuwe richting.

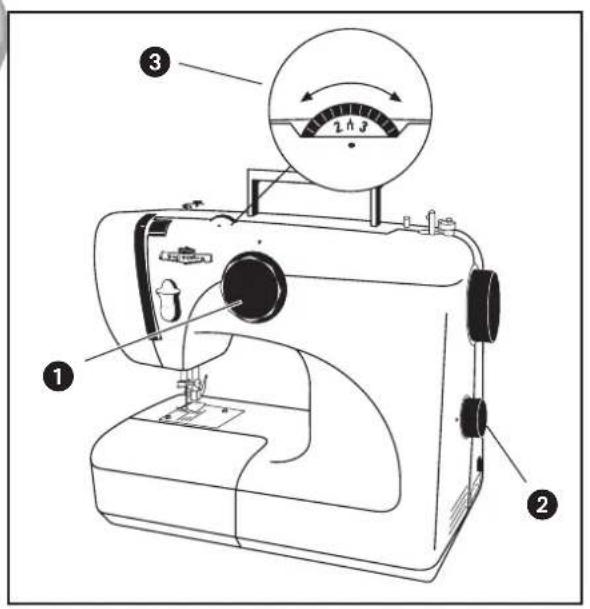

f) Steekpatroon kiezen

Om een bepaald steekpatroon te bereiken, moeten de volgende stappen worden uitgevoerd:

① Kies het steekprogramma met de programmakiezer.
② Stel de steeklengte in.
③ Kies de steekbreedte.
④ Bevestig het vereiste naaivoetje, zoals beschreven in hoofdstuk 8.

In de tabel rechts kunt u de gewenste instellingen aflezen. Wanneer voor de steeklengte twee waarden zijn aangegeven, zijn dit "van...tot"-waarden.

g) Rechte steek

Dit type steek wordt het meest gebruikt. Het zigzag-naaivoetje dient zowel voor naden met rechte steek als zigzag-naden. Voor het naaien van fijne stoffen moeten kleinere steekgroottes worden gekozen.

h) Zigzag

De zigzagsteek is een universele steek. Bij satijnsteekpatronen betreft het dicht opeenvolgende korte steken, die geschikt zijn voor het opnaaien van initialen, figuren, applicaties, enz.

Naden (keuze van steekpatroon) & naaimachine-uitrusting

	Steekpatroon Steeklengte Naaivoetje Steekbreedte
A	rechte steek 0
	Zigzag 0-5
B	Blinde steek 3-5
C	Kaststeek				5
d	Zigzag met 3 steken
e	Blinde zoom			[swert]	3-5
F-H	Knoopsgat				5
i	Tricotsteek				5
j	Smok-steek
k	Schuine over-handse steek
L	Elastische zigzagsteek
	Elastische rechte steek				0
m	Dubbele overlocksteek				5
	Borduren uit vrije hand Zonder				0-5

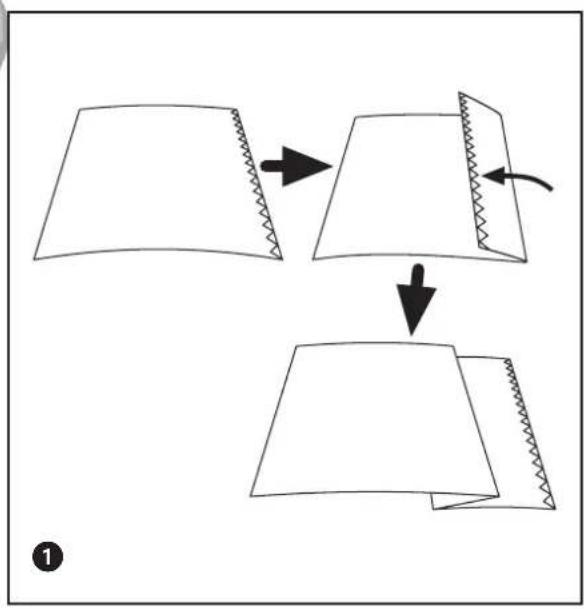

① Plooi de stof zoals afgebeeld. Leg de plooi op de breedte die de uiteindelijke zoom moet krijgen: De onderste plooi moet daarbij ongeveer 5 mm terugstaan.

② Gebruik het voetje voor blinde zomen. Controleer bij het naaien de zoombreedte en de naaldinstelling, om een gelijkmatige zoom te bereiken.

3 Naai de blinde zoom op de onderste stofbaan, en wel zodanig dat de bredere zigzagsteek alleen met de punt door de bovenste stofbaan gaat. Wanneer u klaar bent met naaien, slaat u het linkerstofdeel naar rechts en strijkt u het glad. De zoom is vrijwel onzichtbaar!

De tabel hiernaast bevat suggesties voor het instellen van de verschillende waarden op basis van het gebruikte materiaal.

Tabel stof-draad-naald

Neem de specificaties voor de verschillende stoffen in acht.

	Stof Draad Naald Voetdruk Steeklengte Bovenspanning
				Zie blz. 19 Rechte ZZsteek
					Steeklengte-keuze
Licht Nylon Katoen	80		(10)		1-3	1-4
	Tricot Kunstvezel 7060
	Zijde	Zijde50
	Wol-Kunstvezel 80Zijde	50 Zijde (12)
Middel Popeline Katoen	80-9060-80 (12-14)				0,5-3	0,5-4
	Fijne jersey 60	Kunstvezel	80(12)
	Gabardine	Zijde50
Zwaar Denim Katoen	90-10050 (14-16)				0,5-3	0,5-4
	Jersey	Kunstvezel 80-9050 (12-14)
	Tweed	Zijde 80-9050 (12-14)

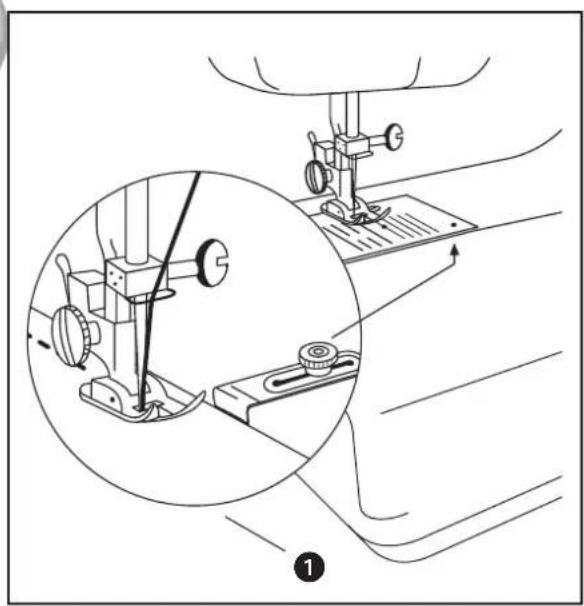

1 Gebruik de zoomgeleiding voor het naaien van langere zomen zonder naden, die een gelijkmatige afstand tot de stofrand moeten hebben.

• Schroef de zoomgeleiding vast in een van de schroefgaten rechts op de steekplaat. Stel de gewenste afstand in en draai de kartelschroeven vast.
• Bij het naaien moet de stofrand de zoomgeleiding aanraken. Voor het naaien van bochten kan de zoomgeleiding ook schuin worden bevestigd.

k) Omzomen

② Kies deze steken wanneer u wilt voorkomen dat knipkanten gaan rafelen.

I) Stretchnaad

3 Kies deze steken voor stretch-stoffen, tricot en ander elastisch textiel. Een dergelijke naad kan worden uitgerekt zonder dat de naad scheurt. De elastische rechte steek resulteert ook in een uiterst sterke rechte naad.

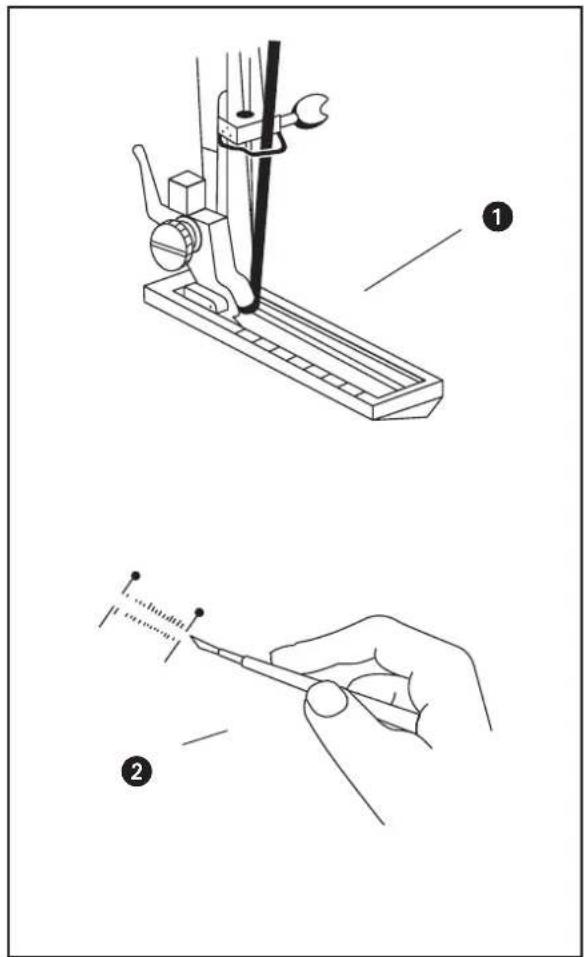

m) Knoopsgaten naaien

① Bevestig het naaivoetje voor knoopsgaten, zoals beschreven in hoofdstuk 8.

- Raadpleeg de tabel voor: - de in te stellen steeklengte - het te kiezen steekpatroon - en de procedure bij het naaien.

② Tot slot kunt u het knoopsgat in het midden lostornen, zoals afgebeeld.

Patroonkiezer(steekpatroon)		procedure	Instellingen/steeklengte
H			1. Kiezer op “1“ zetten2. Linkerzijde naaien3. Naald omhoogbrengen
G			4. Kiezer op “2“ zetten5. 5-6 steken naaien6. Naald omhoogbrengen
F			7. Kiezer op “3“ zetten8. Rechte zijde naaien9. Naald omhoogbrengen
G			10. Kiezer op “4“ zetten11. 5-6 steken naaien12. Naald omhoogbrengen

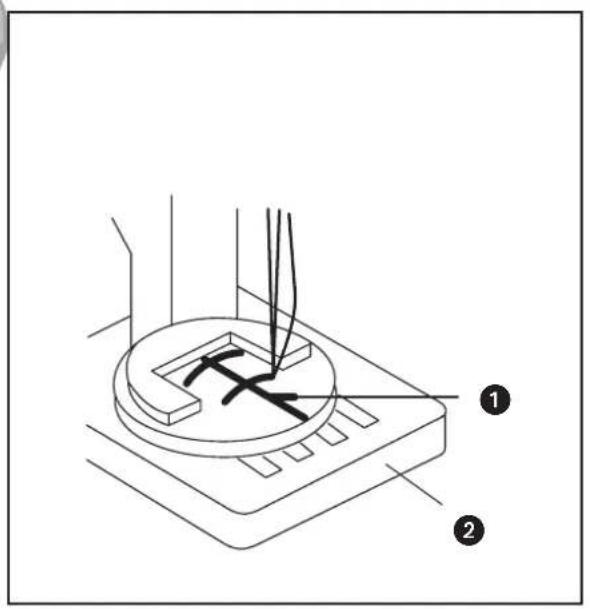

① Bevestig het voetje voor knopen en ...
② leg de stopplaat op de aanwezige zigzagsteekplaat, zoals beschreven in hoofdstuk 8.

③ Leg de knoop tussen het knoopvoetje en de stof en laat het knoopvoetje zakken.

- Draai het zwenkwiel met de hand tegen de wijzers van de klok in. Test daarbij of de naald exact in de beide knoopsgaten komt.

- Pas eventueel de steekbreedte voor zigzagsteken iets aan.

- Wanneer de naald van de naaimachine bij handbediening precies in beide knoopsgaten komt, kunt u nu door de voetschakelaar voorzichtig te bedienen, 5-7 steken met de machine naaien.

o) "Rand-aan-rand"-naaien

4 Hiertoe kiest u de driesteeks-zigzag ("D") of de smok-steek ("J") als steekpatroon.

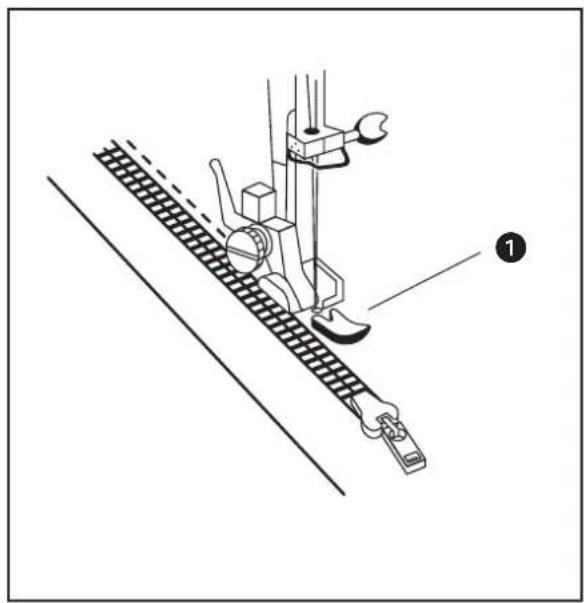

p) Ritssluiting innaaien

Met het voetje voor ritssluitingen kunt u rechts en links dicht bij de ritsdelen komen zonder deze of de naald te beschadigen.

Het voetje voor ritssluitingen is echter ook praktisch om kanten of parallel-naden te naaien.

① Bevestig het naaivoetje voor ritss-luitingen, zoals beschreven in hoofdstuk 8.

- Kies daarna als steekpatroon de rechte steek.

② Sla ongeveer 2 cm stof om en leg de ritssluiting zodanig onder de stofplooi, dat de ritsdelen net uitsteken. Eventueel kan het handig zijn de ritssluiting van tevoren dicht te doen

③ Naai dan zo dicht mogelijk langs de ritsdelen.

- Voor het naaien van de linkerkant van de ritssluiting moet het voetje zich links van de naald bevinden.

- Voor het naaien van de rechterkant van de ritssluiting moet het voetje zich rechts van de naald bevinden.

q) Naaien met de dubbele naald

① Plaats de dubbele naald met de vlakke zijde naar achteren.

• Rijg het garen in op dezelfde manier als bij normaal naaien. Beide draden worden samen door de geleidingen geregen, tot aan de dubbele naald.
• Pas daar worden de beide bovendraden gescheiden ingeregen.
• Vergewis u ervan dat de instelling voor de steekbreedte niet groter is dan "3", omdat anders de naald afbreekt.

r) Borduren

• Verwijder het naaivoetje en ...
• leg de stopplaat op de aanwezige zigzagsteekplaat, zoals beschreven in hoofdstuk 8.
  2 De borduurprocedure wordt nu uitgevoerd met de vrije hand. Beweeg de in het borduurraam gespannen stof overeenkomstig het aangegeven motief, terwijl u met de voetschakelaar de snelheid van de naaldbewegingen bepaalt.

s) Tornmesje

Wanneer u de naad hebt afgesloten of om andere redenen de draden wilt scheiden:

3 Trek de draden gewoon over het scherpe mesje achter het de naaivoetje om de draden af te snijden.

Verwijder na het naaien altijd resten van draden, stof en pluizen. Alleen dan kan de naaimachine probleemloos en lang blijven werken.

⚠ Waarschuwing:

Haal eerst de stekker uit het stopcontact, voordat u werkzaamheden aan de naaimachine uitvoert. Zo voorkomt u gevaar voor ongelukken, wanneer de machine tijden de werkzaamheden onbedoeld in werking wordt gesteld.

a) Grijpergedeelte schoonmaken

⚠️ Let op:

Haal in geen geval het mechanisme van het grijpergedeelte uit elkaar! Om dit weer in elkaar te kunnen zetten, is veel ervaring in de omgang met mechanische constructies vereist.

De voorzieningen voor het uit elkaar halen van het grijpergedeelte zijn uitsluitend bestemd voor de klantendienst. Het is voldoende wanneer de gebruiker dit gedeelte schoonmaakt met een kwastje en eventueel met een stofzuiger.

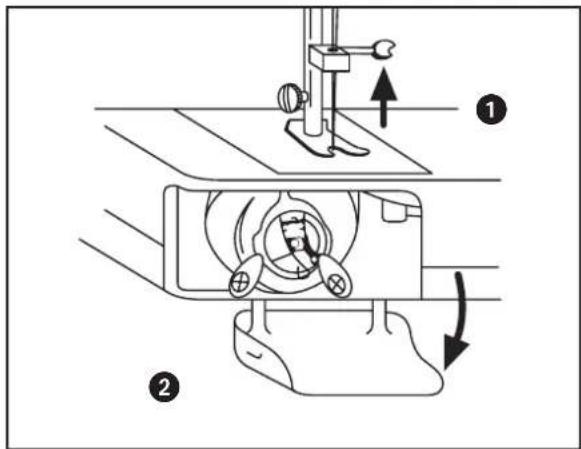

① Draai eerst met het handwiel de naald helemaal naar boven.
② Open vervolgens het deksel van de grijper
③ en neem de spoel uit.

- Verwijder met een kwastje of een stofzuiger (met een kleine zuigmond) alle vuil.

b) Stofschuiver schoonmaken

4 Neem de naald uit en
⑤ verwijder het naaivoetje, zoals beschreven in hoofdstuk 8.
⑥ Draai de schroeven in de steekplaat los en verwijder de steekplaat. Nu kunt u de stofschuiver schoonmaken.

c) Behuizing schoonmaken

⚠️ Gevaar:

Open nooit andere delen van de behuizing dan in deze handleiding zijn beschreven. Hierin bevinden zich geen bedieningselementen. Anders kan er sprake zijn van gevaar voor ongelukken en levensgevaar door elektrische schokken.

• Maak alle kunststofvlakken schoon met een droge, zachte doek.
• Gebruik geen schoonmaak- of schuur-middel – hierdoor kunnen er krassen op de behuizing komen.
• De onderdelen van het apparaat mogen in geen geval worden ondergedompeld in water of andere vloeistoffen! Hierdoor kunnen de appa- raten worden beschadigd

d) De grijperbaan smeren

⚠️ Let op:

Wees zeer zuinig met olie. Als zich op de aandrijfelementen overmatig veel olie bevindt, kunnen het naaigaren en uw stoffen vuil worden.

7 Druppel 2-3 druppeltjes olie in de smalle opening tussen de grijper en de grijperbaan...
8 en draai met de hand de grijper een paar keer helemaal rond. Hierdoor wordt de olie verdeeld.

Het is voldoende om 1-2 keer per jaar heel licht te smeren. Daarbij gaat het hoofdzakelijk om de bescherming tegen roestvorming, die ontstaat wanneer de naaimachine langere tijd niet wordt gebruikt.

e) Moet er nog iets worden gesmeerd?

Nee - alle andere aandrijfelementen hebben geen olie nodig. Er mag ook niets onnodig worden gesmeerd, omdat gesmeerde delen stof aantrekken en dan vast kunnen gaan zitten.

f) Opbergen

Berg de naaimachine op...

• op een droge plek, zodat zich op de metalen delen van het mechaniek geen roest kan vormen,
• altijd met de meegeleverde hoes, zodat er geen stof in de naaimachine kan komen,
• buiten bereik van kleine kinderen of verstandelijk gehandicapten, om te voorkomen dat deze in gevaar komen door zonder toezicht met het apparaat om te gaan.

12. Problemen?

Wanneer iets niet werkt, kunt u aan de hand van deze tabel proberen het probleem te verhelpen. Neem contact op met de klantendienst wanneer u het probleem niet zelf kunt oplossen.

⚠ Waarschuwing:

Haal eerst de stekker uit het stopcontact, voordat u werkzaamheden aan de naaimachine uitvoert. Zo voorkomt u gevaar voor ongelukken, wanneer de machine tijden de werkzaamheden onbedoeld in werking wordt gesteld.

Storing / probleem: Controleer: Mogelijke oplossing:
Stof wordt niet getransporteerd Machine naait niet – alleen het Handwiel opnieuw indrukken!handwiel draait?Wiel voor steeklengte staat op “0”? Stel het in op “1” tot “4”!Te weinig druk op de stof? Stel hevel voor stofdruk hoger in!
Naald breekt af Naald verkeerd aangebracht? Vlakke zijde naar achteren!Naald is verbogen? Nieuwe naald plaatsen!Komen naald + garen + stof De juiste naald voor het overeen met de tabel in hoofdstuk 10? garen en stof kiezen!
De bovendraad knapt Juist ingeregen? Bij voorkeur opnieuw inrijgen!Zigzag te breed ingesteld? Kleinere breedte proberen!Bovendraad te strak gespannen?Middelste instelling kiezen!Kieren / scheuren op grijper?Grijper laten vervangen!
Onderdraad knapt	Onderdraad te strak gespannen?Spanning verminderen!Naald verkeerd geplaatst? Vlakke zijde naar achteren!Juist ingeregen!Bij voorkeur opnieuw inrijgen!Stof en pluisjes in de grijper? Grijpergedeelte schoonmaken!
Stof bolt op	Te strak gespannen?Spanning verminderen!Voetdruk is te hoog?Voetdruk verlagen!Komen naald + garen + stof De juiste naald voor het garen in de tabel in hoofdstuk 10? en stof kiezen!

① LAMP MAK VICTORIA ②

Brandt het lampje niet meer?

Wanneer het ingebouwde lampje is doorgebrand, vervangt u het door een gelijkwaardig type lamp dat bij de vakhandel verkrijgbaar is. De specifi-catie van het lampje is "15W - E14".

- Draai met de meegeleverde kleine schroevendraaier de schroeven aan de bovenkant van het deksel aan de voorkant los.

① Klap daarna het deksel op.
② Draai het defecte lampje los en draai een nieuw lampje in de fitting.

13. Garantie en service

De garantiebepalingen en het service- adres vindt u op de afzonderlijke kaart.

14. Milieurichtlijnen

Bewaar de transportverpakking van de naaimachine! De verpakking kan bijvoorbeeld van pas komen bij het opbergen van de naaimachine, maar vooral wanneer u de naaimachine ter reparatie wilt opsturen. De meeste schade ontstaat namelijk pas tijdens het transport.

Tip: spaar het milieu! Wanneer u de apparaten in de toekomst wilt weg-gooien, lever ze dan in bij een inza-melpunt voor recycleerbare elektronica ter verdere afvalverwerking.
