Producttype	Powerline-adapter / Dataplug
Merk	Alecto
Model	HPD142
Maximale overdrachtssnelheid	14 Mbps
Beveiliging	56-bits DES-versleuteling
Maximale bereik op het elektriciteitsnet	200 meter
Netwerkinterface	RJ-45 (Ethernet)
Aantal Ethernet-poorten	1
LED-indicatoren	2 LED's: Powerlink en Etherlink
Afmetingen (L × B × H)	100 × 62 × 29 mm
Voeding	Via stopcontact 230 V
Ondersteunde besturingssystemen	Windows 98SE, ME, 2000, XP
Inhoud van de verpakking	2 adapters, 2 UTP-kabels categorie 5, cd-rom met stuurprogramma's en software, gebruikershandleiding
Garantie	12 maanden
Onderhoud en reiniging	Voor reiniging loskoppelen; een vochtige doek gebruiken; geen chemische producten gebruiken
Elektrische veiligheid	Niet gebruiken in vochtige omgevingen; reparaties alleen door gekwalificeerd personeel
Netwerkcompatibiliteit	Creëert een lokaal netwerk via de stroom; compatibel met hubs, routers, pc's
Netwerkconfiguratie	Meegeleverde software voor beheer van adapters en wijzigen van netwerknaam
Stroomverbruik	Laag (niet gespecificeerd)

Veelgestelde vragen - HPD142 ALECTO

Hoe installeer ik de Powerline-adapter Alecto HPD142?

Plaats de meegeleverde cd-rom en volg de installatiewizard. Sluit vervolgens de adapter aan op een stopcontact 230V en verbind deze met uw computer via de UTP-kabel. De software detecteert automatisch de adapters op het elektriciteitsnet.

Wat is de maximale snelheid van de HPD142?

De maximale overdrachtssnelheid is 14 Mbps. Dit is voldoende voor een snelle internetverbinding en het delen van bestanden.

Hoe beveilig ik mijn Powerline-netwerk?

Het netwerk wordt standaard beschermd door 56-bits DES-versleuteling. U kunt ook de netwerknaam (wachtwoord) wijzigen via de configuratiesoftware om een privénetwerk te creëren.

Wat is het bereik van de adapter op het elektriciteitsnet?

Het bereik is ongeveer 200 meter op het elektriciteitsnet, maar kan variëren afhankelijk van de kwaliteit van de elektrische installatie en storingen.

Wat te doen als de verbinding verloren gaat?

Wacht even, het verlies kan tijdelijk zijn. Als het vaak gebeurt, controleer of er geen storend apparaat (zoals een oplader) op dezelfde fase zit. Verplaats de adapter eventueel naar een ander stopcontact.

Kan ik de HPD142 gebruiken met Windows 10?

De HPD142 is officieel compatibel met Windows 98SE, ME, 2000 en XP. Onder nieuwere Windows kunnen stuurprogramma's mogelijk niet beschikbaar zijn. Raadpleeg de website van Alecto voor eventuele updates.

Hoe maak ik de adapter schoon?

Koppel de adapter altijd los voordat u hem schoonmaakt. Gebruik een vochtige doek (zonder chemische producten) om het oppervlak af te vegen. Dompel het apparaat nooit onder in water.

Is de adapter compatibel met alle routers?

Ja, de adapter maakt verbinding via een standaard RJ-45 Ethernet-poort. Hij werkt met elke router, switch of computer met een netwerkaansluiting.

Wat te doen als het netwerk niet tot stand komt?

Controleer of alle adapters zijn aangesloten op werkende stopcontacten. Zorg ervoor dat de computers correct zijn geconfigureerd (TCP/IP-protocol). Gebruik de meegeleverde software om het netwerk te scannen en de detectie van adapters te controleren.

Waar vind ik de nieuwste stuurprogramma's?

Ga naar de website http://www.alecto.info/dataplug om de nieuwste stuurprogramma's en software te downloaden.

GEBRUIKSAANWIJZING HPD142 ALECTO

Gebruiksaanwijzing Mode D'emploi

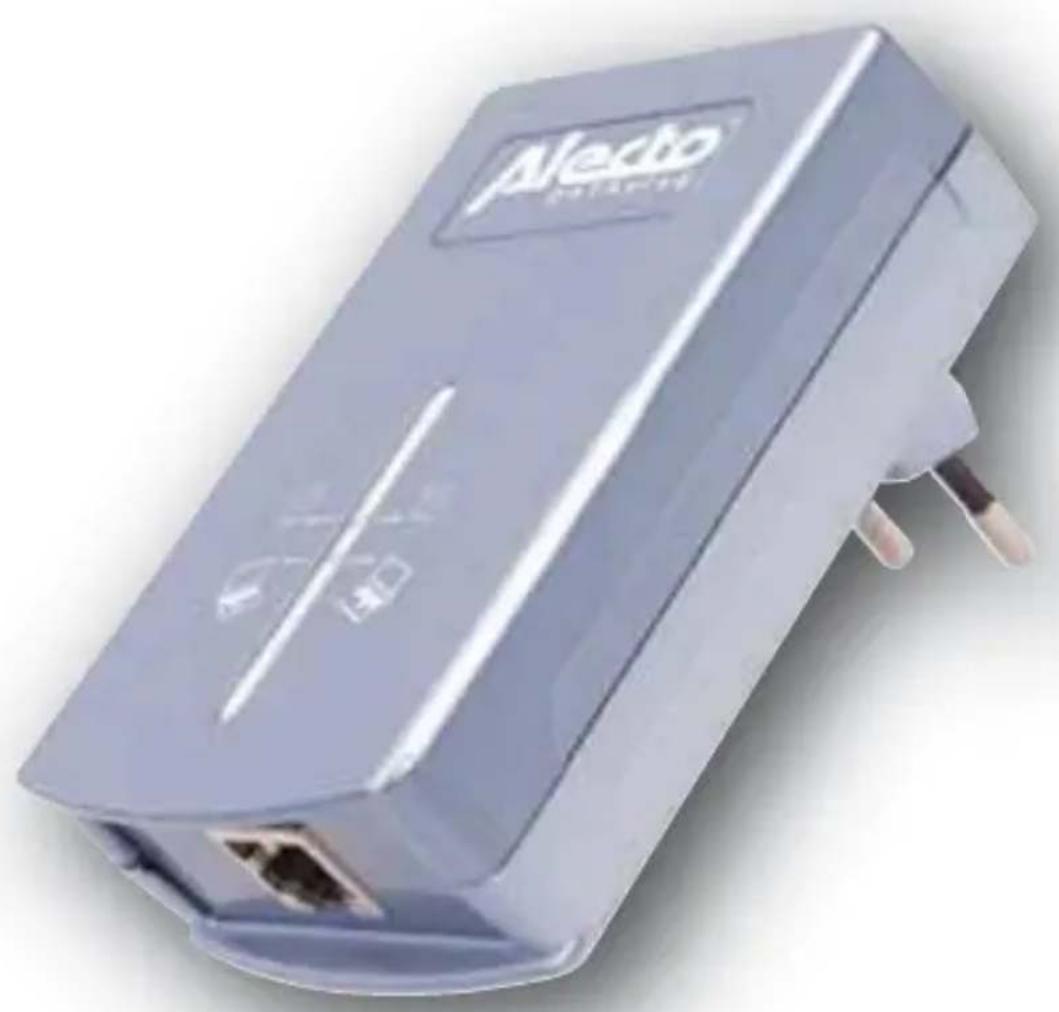

DATAplug

Belangrijk

Let erop dat u de Alecto Dataplug nicht aansluit op een stopcontact met overspanningsbeveiliging of een een stopcontact acheer een UPS, dusrechtstreeks op het 230Volt Lichtnet. Let erop dat in gebouwen met eenmeerfase installmentie u bij gebruik van de Alecto Dataplug bezelfde fasegebruikt.

HPD-140/142-850/852

In de verpakking van de Alecto Dataplug treft u het volgende aan.

• 1 × (140-850) of 2 × (142-852) Alecto Dataplug Adapter
• gebruiksaanwijzing
• 1 × (140-850) of 2 × (142-852) category 5 UTP kabel
• installment CD-ROM met drivers en programme's

Inleiding

Met behulp van deze Alecto Dataplug kan snel en eenvoudig een uitgebrecht netwerk worden geleerde via hetlichtnet. De Alecto Dataplug is eenvoudig te installeren en is compatibel met Windows 98SE, ME, 2000 en XP. Het netwerk dat met behulp van de Alecto Dataplug worden aangelegd is te vergelijkken met een een netwerk via een HUB. De Alecto Dataplug heeft een maximale overdrachtsnelheid van 14Mbps of 85Mbps. Deze spelheid is ruim voldoende voor breedband internet. Met behulp van een UTP kabel kan de Alecto Dataplug worden aangesloten op een router, PC, laptop of als verbinding:tussen twee PC.De Alecto Dataplug heeft, afhankelijk van de omstandigheden, een bereik van 200 meter via hetlichtnet.

Een netwerk met de Alecto Dataplug is beveiligd met 56 bits DES encryptie. Deze encryptie is altijd werkzaam en kan nicht worden uitgezet. Dit betekent dat geevens eerst gecodeerd worden alvorens ze verzonden worden. Op deze wijze worden het nagenoeg onmogelijk om in te breken op het netwerk.

Voor een juiste werkung van de Alecto Dataplug raden wij aan eerst de handleiding te raadplegen. Mochten er ondanks toch problemen ontstaan bij de installmentie of werkung van de Alecto Dataplug, raadpleeg dan voor meer informatie en de LASTe drivers en programma's once website http:\www.alecto.info\dataplug

Installatie:

Voordat u overgaat tot de installation van een network met behulp van de Alecto Dataplug, zorg dan dat uw besturingsysteme ge-update is. Via Windows up-date(Int)kunt u zorgen dat uw systeme geheel bij de tijd is. De installation is afhankelijk van het besturingsysteme dat worden gezruikt.

Deze gebruiksaanwijzing beschrijft de installment voor de volgende besturingsystemen:

• Windows 98SE, ME, 2000 en XP (Home en Professional)

Installatieprocedure:

1. Start de computer op en wacht tot deze—helemaal maar is met het laden en opstarten van programma's. Afhankelijk van de instellingendient eerst te worden ingelogd op de computer met gebruikersnaam en wachtwoord. Gebruik als hulpmiddel de cursor. Zodra deze van een zandloper in een pijtje verandert en het lampje voor de harde schijf Niet meer knippert, is de computeronthaar met opstarten engereed voor de installmentatie. Het kan zichن dat er onder Windows 2000 of XP onvoldoende rechten zijn om stuurprogramma's en software te installereren. Neem in een dergelijk geval contact op met de systembeheerder. Administratrorrechten zijn nodig om neue harden software te installereren.
2. Plaats de meegeleverde Alecto CD-ROM in de CD-ROM speler. Setup zal automatisch starten. Mocht dit nicht zo+zijn, klik dan op "Start" en kies cervolgens "Uitvoeren". Tik in het venster dat verschijnt: "D:\setup.exe" (D staat voor de drive letter van de CD-ROM speler.)
3. De CD zal het installmentieprogramma starten. Klik op "Next" (volgende) om verder te gaan.
4. Vink aan "I accept the terms in the license agreement" als u accoord waar met de "software license agreement" en klik "Next".
5. Vul de gegevens in en klik op "Next" (volgende) om verder te gaan.
6. De locatie waar het stuurprogramma worden geinstalleerd worden nu weergegeven. Deze kan worden gewijzigd. Klik nu op "Next" (volgende) om verder te gaan.
7. Klik op "Install" (installeren) om verder te gaan.
8. Klik op "Finish" om de installmente af te sluiten.
9. Afhankelijk van het besturingsyteem dat u gebruikt worden gezraagd om de PC te restarten. Start in dit geval de PC opnieuw op.

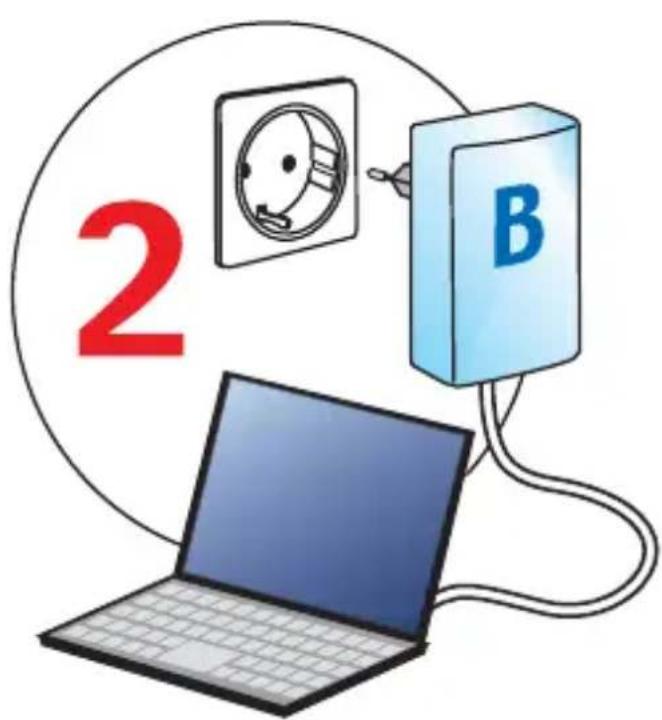

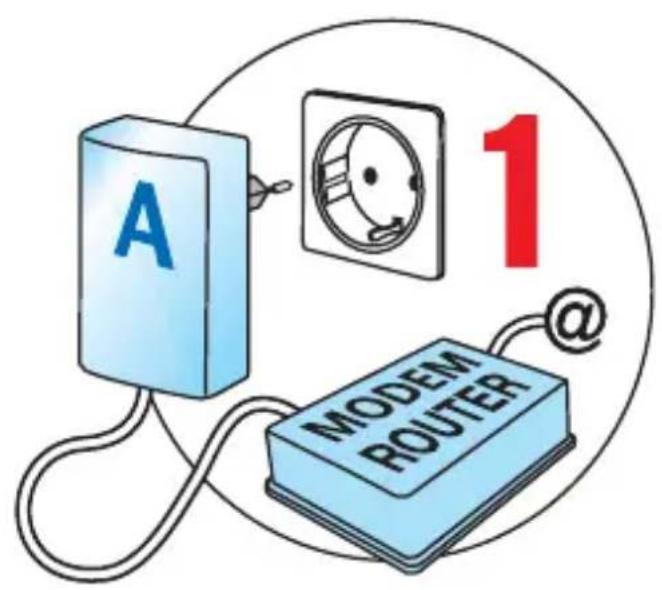

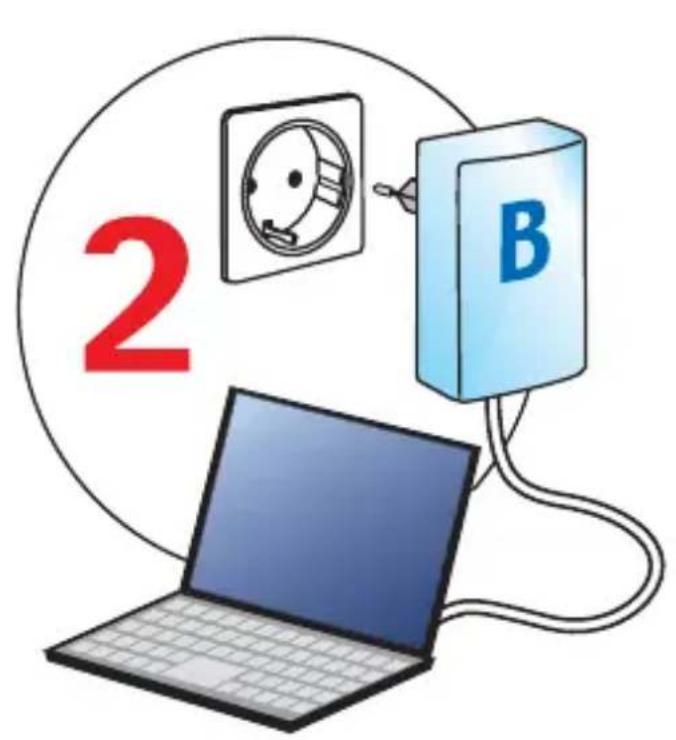

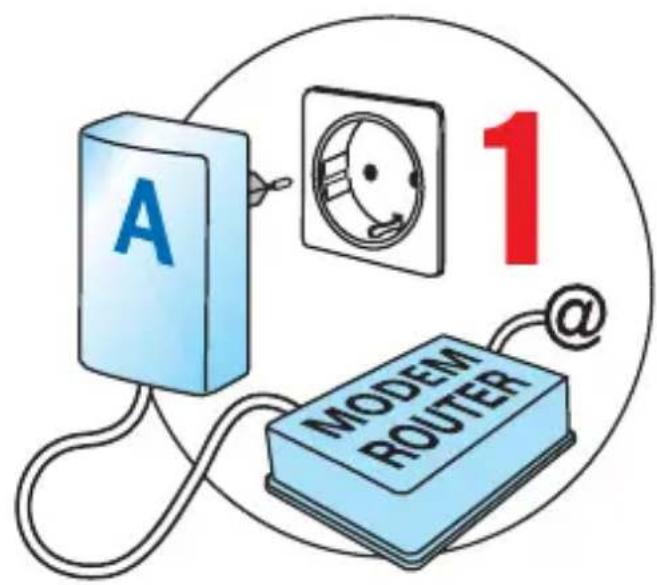

   10.Nu sunt u de Alecto Dataplug aansluiten op de computer. De Alecto Dataplug is nu gereed voor gebruik via Windows 98SE, ME, 2000 of XP.

Controleren en programmeren van de Alecto Dataplug:

Via het softwareprogramma dat u heeft geinstalleelerdkest u de het netwerk van de Datapluggen controleren en programmeren. Controleer voordat u het programme start of een Alecto Dataplug is aangesloten op uw PC. Dubbelklik op het logo van DATAplug-software. Het Alecto Dataplug netwerkconfi guratie programa worden nu geopend en onderstaand menu worden zichtaar.

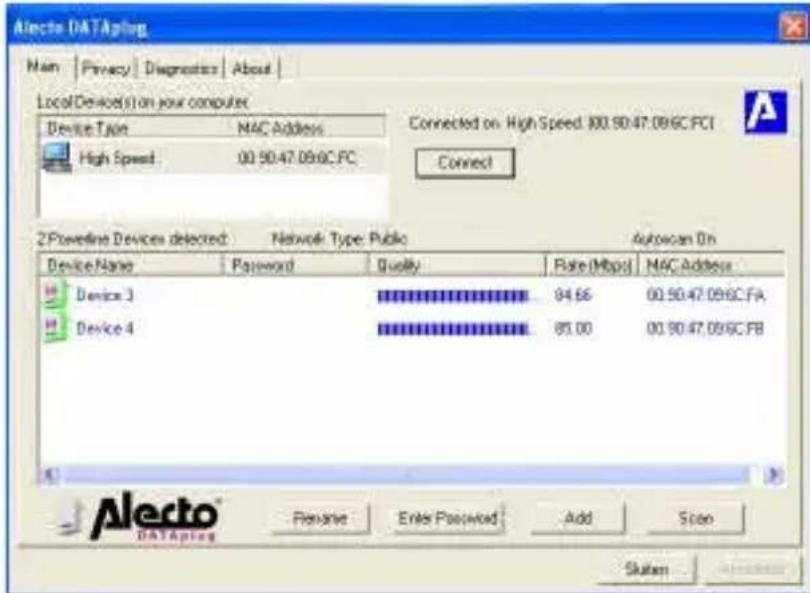

Main (hoofdschem):

Wanneer het programma wordt gestart zal dit scherm zichtaar+zijn. Het programma gaat direct op zoek maar de verschillende Alecto Datapluggen, die opdezelfdelichtnet fase+zijn aangesloten. De gezonden Datapluggen zullen in het vensterverschijnen. De datarate (snelheid) is meteen vermeld. Hoe hoger de demping van hetlichtnet en of afstand,des te lager is de maximale datarate.In hetkleine scherm ziet u de dataplug (Device type) dierechtstreeks is verbonden met uw PC (zie ook het unieke MAC adres). Selecteer het apparaat dat u wilt gebruiken en klik op "Connect" (verbinden).

Rename:

Met de knop rename=kunt u iedere dataplug (device name) een eigennam given.

Enter password:

Op elk label van een Dataplug staat een password. Dit password(Int) u in dit vakje typen. Dit password is nodig als u de netwerknaam wilt wijzigen. (zie privacy).

ADD (toegvoegen):

Als u een netwerk heeft aangelegd met een eigén naam ziet u nicht meteen alle aangesloten dataplugs. Via toets Add kurz u een neue dataplug die later op uw netwerk wordt aangesloten, toevoegen met password en netwerknaam (zie Privacy).

Scannen:

Met de toets scannen, scant het programma het ingevoerde network af en LAST alle aangesloten Datapluggen zich die in hetzelfde netwerk zitten. (standaat staat de scanmode op autoscannen en zal dus het netwerk om de 30 seconden scannen)

Het standaard wachtwoord (default) vanuit de fabriek is "HomePlug". In het tekstvenster kan de netwerknaam worden veranderd. Voer een neue netwerknaam in en klik op "Set Local Devices Only". Deze netwerknaam geldt alleen voor de dataplug, die op dat moment op de computer is aangesloten. De netwerknaam dient minimaal 4 en maximaal 24 karakters te hebben. Het wachtwoord is hoofdletter gevoelig. Klik op "Set All Devices" om alle datapluggen die in hetzelfde netwerk zitten en nicht+zijn aangesloten op een PC te wijzigen.

Let erop dat wel het password is ingegeven, waar deze anders nicht zullen wijzigen. Alle datapluggen die rechtstreeks op een PC zich aangesloten dienen met dit programma via deze PC worden geprogrammeerd met de nieuwe netwerknaam.

Op darüber manier können er meertere virtuele netwerken worden aangelegd door te kiezen uitmeerder netwerknamen.

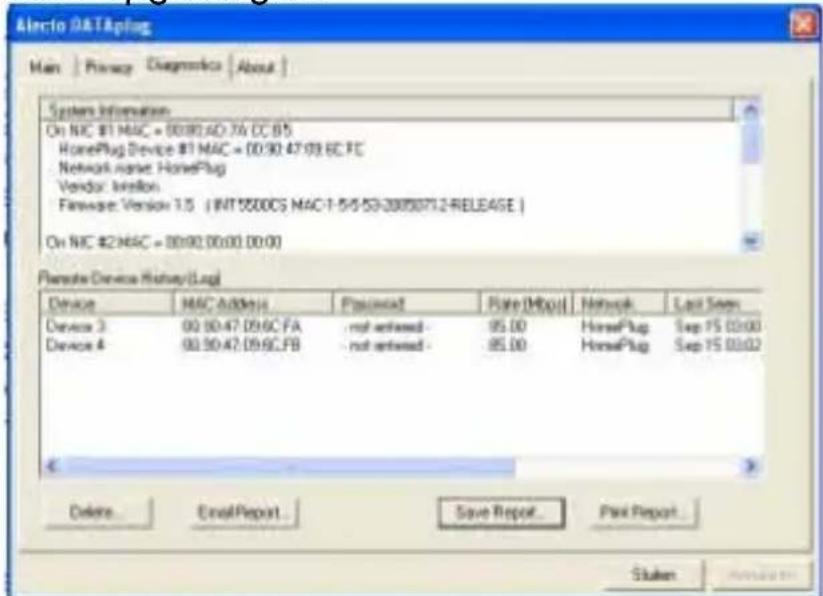

Diagnostics (Geavanceerd):

Dit scherm-Laat in een text bestand zien welke apparaten zich gedetecteerd en alle gegevens van het netwerk. Deze gegevens worden automatisch opgeslagen.

Bij het verwijderen van een Dataplug of wijzigen van namen etc. hunnen in dit tekst veld betreffende gegevens worden verwijderd met "delete". U kunt het rapport ook mailen of printen. Als u wijzigingen aanbrengt in het tekst document dient u deze wel te saven, anders wordt het document nicht gewijzigd. Mocht om een of andere reden geen datapluggen meer worden herkent, delete dan alle gegevensuit het text document en sla het lege text document op. Na eenetwork scan zullen alle beschikbare gegevens weein het text document komen te staan. Eventuele passwords dienen opnieuw te worden ingegeven.

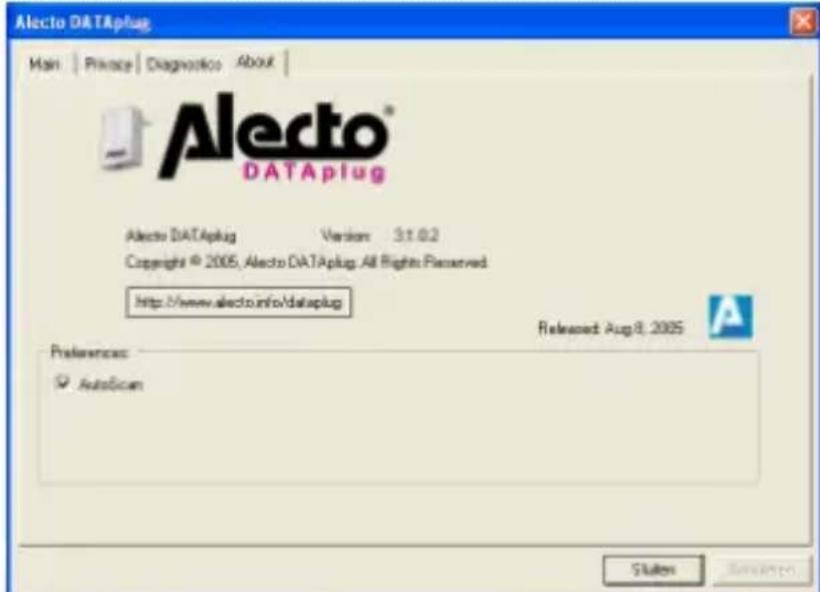

About (Over):

Op dit tabblad staat oa. de softeversie vermeld.

Vink het hokje AutoScan aan als u wilt dat het netwerk automatisch wordt gescand. (aanbevolen).

Veiligheidsinstructies

• De Alecto Dataplug worden aangesloten op het 230V Lichtnet.
• Lees alvorens gebruik te makes van de Alecto Dataplug de gebruiksaanwijzing aandachtig door.
• Volg alle op het product aangegeven waarschuwingen en instructies.
• Gebruik dit product nicht in de buurt van water.
• Zorg ervoor dat de verbindingsnoeren van het product correct en juist aangesloten�.
• Leg eventuele snoeren en kabels zo dat er geen mensen over{kunnen}
  valen of lopen.
• Reparaties aan dit product mogen alleen worden verricht door gekwalifi ceerd onderhoudspersoneel. Het openen van het cabinet of het verwijderen van isolatie kan resulteren in blootstelling aan gevaarlijke spanningen en/of andere risico's

• Haal de Alecto Dataplug uit het stopcontact en raadpleeg gekwalifi ceerd onderhoudspersoneel in de volgende situatuies:

• Wanner de verbindingsnoeren beschadigd of gerafeld zijn.

• Wanner vloeistof water op het product is gekomen.
• Wanner het product in aanraking is geweest met regen of water.
• Wanner het product Niet normal werkt verwijl de gebruiks aanwijzingen worden opgevolgd.
• Wanner het product een duidelijke verandering in prestaties vertoont.

Technische specifi caties:

Overdrachtsnelheid: maximaal 14Mbps(HPD-140/142) of 85Mbps(HPD-850/852)
- Beveiling: 56 bits DES encryptie
- Bereik: 200 meter via het stroomnet
Netwerkaansluiting RJ-45
- 2 status LED's (Powerlink en Etherlink)
- Afmeting: 100 × 62 × 29 mm
- Ondersteunt Windows 98SE, ME, 2000 en XP

MOGELIJKE OORZAAK EN OPLOSSINGEN

Het contact van het network is weggevallen:

Het wegallen kanveroorzaakt zich door een storing van buiten af, wacht even af of de verbinding vanzelf hersteld worden. Komt dit regelmatig voor, dan staan möglichk andere storende apparaten op hetlichtnet. Spoor het desbeteffende apparaat op en sluit deze op een andere fase aan.

• controller of alle Datapluggen op het Lichtnet zichn aangesloten en dat alle aangesloten apparatuur goed werkt.
• controller via meegeleverde softwareprogramma, op een aangesloten PC, of alle datapluggen te zien+zijn in het "main" screen.
• controller de networkinstallingen van de aangesloten toestellen.

In het geval met de beschreiben tips het probleem Niet verholpen is, dan=kunt u als volgt proberen de storing te verhelpen:

1. controller éérst of het network en de netwerkinstellingen van de computer en/of switch, router of modem juist+zijn ingesteld.
2. Sluit alle apparaten rechtstreeks met een UTP kabel aan. (rechtstreeks van PC maar PC kan alleen met een speciale kabel)
3. Stel de PC en andere apparatuur zo in dat de verbinding fonctioniert.
4. Plaats nu alle apparaten weeR op hun plaats en verrang de kabels door de datapluggen. Zorg dat de datapluggen weeR zich ingesteld met de standard installingen dus zonder password en met de standaard netwerknaam.

Is de storing nog nicht verholpen, neem dan contact op met de ALECTO servicedienst op 073 6411 355.

ONDERHOUD

• Alvorens de dataplug te reinigen deutsche uit de wandcontactdooste halen.
• Reinig de dataplug uitsluitend met alleen een Licht vochtige doek; gebruik nooit chemische reinigingsmiddelen.

MILIEU

• De verpakking van deze dataplug(Int)kunt u als oud papier inleveren.
• Wordt de dataplug afgedankt, lever deze dan in bij uw leverancier. Hij zal zorgen voor een milieuvriendelijkke verwerking.

VERKLARING VAN CONFORMITEIT

Deverklaring van conformiteit is beschikbaar op

de website WWW.ALECTO.INFO

GARANTIEBEWIJS

Naam:

Adres:

Postcode:

Plaats:

Telefoon:

Serienummer:

Bewaar

kassa-

bon

Op de Alecto Dataplug heeft u een garantie van 12 MAANDEN na aankoopdatum. Wij garanderen gedurende dieperiode de kostenoze herstellung van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beordeling van de importeur.

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze DATAplug of de serviceafdeling van ALECTO op telefoonnummer 073 6411 355.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, gebruik van Niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaandoor vocht, vuur, overstroming, blikkseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat Niet vergezeld is van dit garantiebewijs en de aankoopbon. Ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.
