GEBRUIKSAANWIJZING VD1692D Atag

Gebruiksaanwijzing vacuümlade

NL Handleiding NL 3 - NL 13

EN Manual EN 3 - EN 13

Omschrijving en gebruik

Beschrijving 5

Bedieningspaneel 5

Bediening 6

Vacumeren 7

Extern vacumeren 8

Vacumeren mislukt 8

Droog loop functie starten 9

Onderhoud en reiniging 10

Installatie

Algemeen 11

Aansluiting 11

Inbouw 12

Uw apparaat en het milieu

Afvoer van het apparaat en de verpakking 13

Gefeliciteerd met uw keuze voor dit ATAG apparaat. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.

In deze handleiding leest u hoe u dit apparaat het best kunt gebruiken. Naast informatie over de bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het apparaat van pas kan komen.

Lees de afzonderlijke veiligheidsinstructies voordat u het apparaat in gebruik neemt!

Lees deze gebruikershandleiding door voordat u het apparaat in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik.

Voor eerste gebruik

Controleer voor gebruik of het oliefilter geplaatst is en het apparaat is ingebouwd volgens het installatievoorschrift.

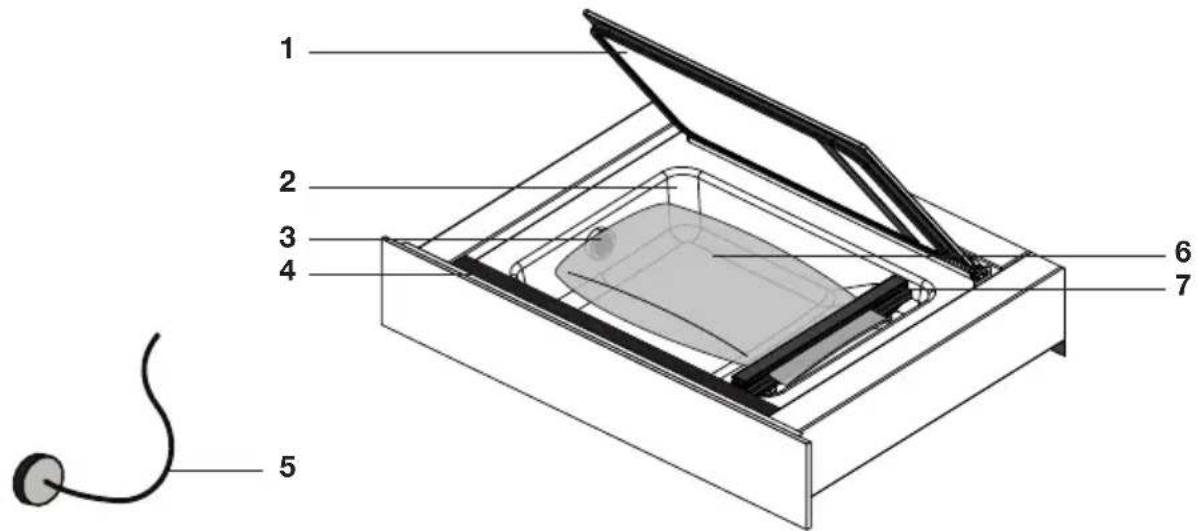

Beschrijving

1 2 3 4 5 6 7

1. Deksel
2. Vacuümruimte
3. Aanzuigpunt
4. Bedieningspaneel
5. Slang voor extern vacumeren
6. Vacuümzak
7. Sealstrip

Bedieningspaneel

1. Aan- uittoets
2. Vacuüm niveau toets
3. Seal-tijd toets
4. Vacuüm niveau toets extern
5. Starttoets
6. Stoptoets
7. Droog loop functie toets met indicatie
8. Indicatie 'vacumeren mislukt'

Bediening

Bedien de vacuümlade met het bedieningspaneel op de bovenzijde van de lade.

1. Druk de lade iets in en schuif deze uit het meubel.
2. Schakel de lade in met de aan- uittoets. Druk op de aan- uittoets totdat het toestel inschakelt.
3. Open de deksel en plaats een vacuümzak in de vacuümruimte (zie 'Plaatsen van een vacuümzak').
4. Sluit de deksel.

5. Stel met de vacuum niveau toets het vacuum niveau in (zie 'Vacumeren').
   De 3 indicatielampjes geven het vacuümniveau aan.
   De lampjes knipperen en verminderen tijdens het vacumeren.

6. Stel met de 'Sealtijd' toets een vacuum afsluittijd (sealtijd) in (zie Vacumeren).

De 3 indicatielampjes geven de sealtijd aan.

De lampjes knipperen en verminderen tijdens het sealen.

1. Druk op de starttoets om het vacumeren te starten.

2. Druk direct daarna kort op de voorzijde van de deksel zodat de vacuumruimte kan vacumeren.

Let op! Het vacumeren werkt alleen als de deksel aan de voorzijde kort in de rubber afdichting wordt geduwd!

- Het vacumeren stopt automatisch als de vacuümzak is gevacumeerd en gesealed.

- Oranje indicatielampjes en oranje verlichte toetsen geven een actieve functie weer.

- Witte indicatielampjes geven de gekozen instelling aan en wit verlichte toetsen zijn te bedienen.

Vacumeren

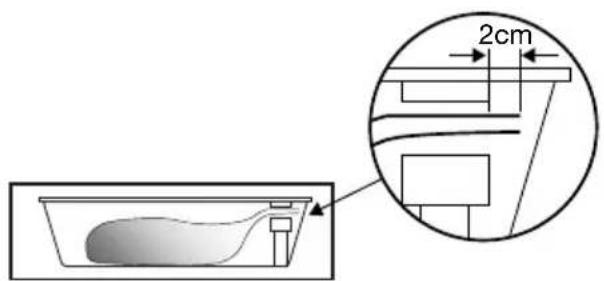

Plaatsen van een vacuümzak

2cm

1. Open de deksel en plaats de vacuümzak met het gerecht in de vacuümruimte.
2. Plaats de opening van de zak tenminste 2 cm buiten de sealstrip.

Let op! De zak mag het aanzuigpunt in de vacuümruimte niet afdekken!

Vacumeren

- Druk meerdere keren op de vacuum niveau toets om een vacuum niveau te kiezen. De witte indicatielampjes geven het niveau aan.

Kies uit 3 vacuum niveaus:

▶Laag; voor kwetsbare producten (brood, zacht fruit/groenten)

Midden; voor zachte producten (vloeistoffen, vis, voorbereide producten)

Hoog; voor stevige producten (stevige groenten, vlees, droge producten)

- Druk meerdere keren op de seal-tijd toets om een afsluittijd (sealtijd) te kiezen. Kies uit 3 seal-tijden. De juiste seal-tijd is afhankelijk van de dikte van de vacuümzak. De wittte indicatielampjes geven het niveau aan.

Kies uit 3 seal-tijden:

▶Dunne vacuümzakken

▶Gemiddelde vacuümzakken

▶Dikke vacuümzakken

Extern vacumeren

1. Druk op de aan- uittoets totdat het toestel inschakelt.
2. Verbind de externe vacuümaccessoire met het aansluitpunt in de vacuümruimte met de meegeleverde slang.
3. Kies met de Vacuüm niveau toets extern een laag, midden of hoog niveau.
4. Druk op de starttoets om het vacumeren te starten. Het vacumeren stopt automatisch als het vacuum niveau is bereikt.

Let op! Aansluithulpstukken om externe vacumeeraccessoires aan te sluiten op de slang voor extern vacumeren worden niet bij de vacuümlade meegeleverd. Deze zijn afhankelijk van het soort vacumeeraccessoire.

Vacumeren mislukt

Als de vacuümlade de vacuümruimte niet kan vacumeren dan kan dit de volgende oorzaken hebben:

• De deksel is niet of niet voldoende ingeduwd bij het starten van het vacumeren. De indicatie 'vacumeren mislukt' licht op.
  ▷Druk de deksel aan de voorzijde goed in de rubber dichting.
• De olie van de vacuümpomp die nodig is voor het vacumeren bevat vocht.
  De indicatie ‘vacumeren mislukt’ en de ‘droog loop functie’ indicatie lichten op.

▷Start de droog loop functie*.

• Er is een defect opgetreden.

▶Bel een service organisatie.

* Als het vacumeren een aantal keren is mislukt dan licht de indicatie 'vacumeren mislukt' en de 'droog loop functie' indicatie op. Het uitvoeren van de droog loop functie wordt dan geadviseerd.

Let op! Als de indicatie ‘vacumeren mislukt’ en de indicatie ‘droog loop functie’ worden genegeerd kan na een bepaald aantal meldingen de lade niet meer bediend worden (behalve de droog loop functie). Starten van de droog loop functie is dan nodig om de lade weer te kunnen gebruiken.

Droog loop functie starten

Na een periode van gebruik van de vacuümlade komt er vocht in de olie van de vacuümpomp. Hierdoor kan het toestel onvoldoende vacumeren. Het uitvoeren van de droog loop functie wordt dan geadviseerd. Als vacumeren niet gelukt is dan lichten de indicatie 'vacumeren mislukt' en de droog loop functie indicatie op. Na een aantal waarschuwingen (oplichten van indicatie 'vacumeren mislukt' en de droog loop functie indicatie) wordt het uitvoeren van de droog loop functie geadviseerd.

1. Druk op de droog loop functietoets om de droog loop functie te starten.
2. Druk direct daarna kort op de voorzijde van de deksel zodat de vacuumruimte kan vacumeren.
   Het droog loop functie symbool knippert tijdens het drogen.

Let op! Als de droog loop functie na maximaal 20 minuten het vocht niet volledig uit de olie heeft kunnen halen dan schakelt de lade in een 'afkoelstand'. De vacuümlade is dan één uur niet te gebruiken. De droog loop functie indicatie is zichtbaar in de display. Start daarna opnieuw de droog loop functie!

Regelmatig gebruik maken van de Droog loop functie is onderdeel van de normale werking van de Vacuümlade.

Maak het toestel spanningsloos voordat met reinigen wordt gestart.

Maak alle oppervlakken alleen schoon met een vochtige doek en een sopje. Droog het vervolgens met een zachte doek.

Het toestel niet schoonmaken met een stoomreiniger.

Het gebruik van schurende producten, alcohol of oplosmiddel is af te raden; ze zouden het toestel kunnen beschadigen.

De voorkant is van roestvrij staal of glas en is krasgevoelig. Gebruik een speciaal niet schurend schoonmaakmiddel voor roestvrij staal.

U kunt de vacuümruimte schoonmaken met warm water en afwasmiddel. Droog daarna de ruimte goed met een zachte doek. Voorkom dat het aanzuigpunt vochtig wordt!

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast.

Aansluiting

Elektrische aansluiting

Dit apparaat is gefabriceerd in klasse I; dit betekent dat het toestel geaard moet worden.

Controleer of de vermogenswaarden van de netvoeding overeenkomen met de waarden die op het gegevensplaatje op het apparaat zijn aangegeven.

Controleer voor de aansluiting op het lichtnet of de contactdoos is uitgerust met een aardverbinding.

Het toestel is voorzien van een stekker. Houd er bij de installatie van het toestel rekening mee dat deze stekker toegankelijk moet blijven.

Let op!

Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht.

Oliefilter plaatsen

• Verwijder de transportdeksel
- Plaats het oliefilter

1.

1. Steek de stekker van het toestel in een geaard stopcontact. Schuif het toestel in de nis van het keukenmeubel. Controleer of de behuizing goed op zijn plaats komt te zitten.
2. Schroef de lade aan de voorzijde links en rechts vast in het meubel met de 4 meegeleverde schroeven.

1. Schuif de sierstrips links en rechts vanaf de bovenzijde over de ladeprofielen (alleen voor model VD1674M).

Let op! De lade kan bij het uitschuiven naar voren kantelen als deze niet in het keukenmeubel vastgeschroefd is.

Afvoer van het apparaat en de verpakking

Dit product is gemaakt van duurzame materialen. Aan het einde van zijn nuttige leven moet het apparaat echter op een verantwoorde manier worden afgevoerd. De overheid kan u hierover informeren.

De verpakking van het apparaat is recyclebaar. Er is gebruikgemaakt van de volgende materialen:

• karton
  • polyethyleen wikkel (PE)
  • CFC-vrij polystyreen (hard PS-schuim)

Gooi deze materialen op een verantwoorde manier weg conform de wettelijke bepalingen.

Op het product staat een pictogram van een afvalcontainer met een kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk moet worden afgevoerd. Het apparaat mag aan het einde van zijn nuttige leven dan ook niet worden verwerkt via de normale afvalstroom. U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij een verkooppunt dat dit voor u aanbiedt.

Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt voorkomen dat het milieu en de volksgezondheid schade wordt berokkend. De materialen die bij de vervaardiging van dit apparaat zijn gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke besparing in energie en grondstoffen.

Verklaring van overeenstemming

Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.
