GEBRUIKSAANWIJZING 1008 Silver

Bij gebruik van een elektrisch apparaat, dienen altijd de standaard veiligheidsmaatregelen in acht genomen te worden, waaronder de volgende:

Lees alle voorschriften goed door voordat u deze naaimachine in gebruik neemt.

GEVAAR - Om de kans op elektrische schok te minimaliseren:

1. Laat deze naaimachine nooit onbeheerd achter terwijl de stekker in het stopcontact zit.
2. Verwijder de stekker altijd uit het stopcontact na gebruik of alvorens de machine schoon te maken.
3. Haal de uit steksterpatrijdot voordat het lampje vervangt. Vervang het lampje altijd door een lampje van 15 Watt van hetzelfde type (regio 220-240V).

WAARSCHUWING - Om de kans op brandwonden, vuur, elektrische schok of persoonlijke letsels te minimaliseren:

1. Sta niet toe dat de machine gebruikt wordt als een stuk speelgoed. Extra oplettendheid is geboden wanneer deze naaimachine gebruikt wordt door of in de nabijheid van kinderen.
2. Gebruik deze naaimachine enkel zoals voorgeschreven in deze handleiding. Gebruik enkel de door de fabrikant aanbevolen accessoires vermeld in deze handleiding.
3. Gebruik de naaimachine nooit als de stekker of de stroomkabel beschadigd is, als deze niet werkt zoals het hoort, als deze op de grond of in het water gevallen is of als deze beschadigd is. Breng de machine naar het dichtstbijzijnde erkende verdeelpunt of service center voor revisie, reparatie, elektrische of mechanische afstelling.
4. Gebruik de machine nooit als één van de ventilatieopeningen geblokkeerd is. Houd de ventilatieopeningen van de naaimachine en de voetweerstand vrij van opeenhopingen van stof, pluisjes, losse stukjes stof en draad.
5. Houd uw vingers verwijderd van de bewegende delen. Uiterste voorzichtigheid is geboden in de buurt van de naaimachinenaald.

6. Gebruik steeds de juiste naaldplaat. De verkeerde naaldplaat kan de naald doen breken.

7. Gebruik geen kromme naalden.

8. Trek niet aan de stof of duw de stof niet terwijl naait. Hierdoor kan de naald buigen en dus breken.
9. Schakel de machine altijd uit (schakelaar op stand "O") als aanpassingen uitvoert in de buurt van de naald zoals het inrijgen van de naald, het wisselen van naald, het plaatsen van de spoel of het wisselen van persvoetje, enz.
10. Haal de stekker altijd uit het stopcontact voor het verwijderen van afdekplaten, het oliën van de machine of voor het uitvoeren van om het even welk ander onderhoudswerk beschreven in deze handleiding.
11. Laat niets vallen of steek niets in de openingen van de machine.
12. Gebruik de machine niet buitenshuis.
13. Gebruik de machine niet in ruimtes waar spuitbussen gebruikt worden of waar zuurstof wordt toegediend.
14. Om de machine uit te schakelen, zet u alle schakelaars op de "uit"-stand ("O") en haalt u vervolgens de stekker uit het stopcontact.
15. Verwijder de stekker niet uit het stopcontact door aan de stroomkabel te trekken maar grijp de stekker zelf vast en trek hieraan.
16. Het geluidsniveau bedraagt onder normale omstandigheden 75dB(A).
17. Zet de machine uit of haal de stekker uit het stopcontact wanneer de machine niet goed werkt.
18. Zet niets op het voetpedaal.
19. Als het snoer aan het voetpedaal is beschadigd, moet het worden vervangen door de fabrikant, een erkende reparateur of een persoon met vergelijkbare kennis en ervaring om gevaar te voorkomen.
20. Dit toestel is niet bedoeld voor gebruik door personen (ook kinderen) met verminderde lichamelijke, zintuiglijke of mentale functies, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of geïnstrueerd worden over het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veiligheid.
21. Kinderen moeten onder toezicht staan, zodat ze niet met het toestel kunnen spelen.

BEWAAR DEZE HANDLEIDING

Deze naaimachine is enkel bestemd voor huishoudelijk gebruik.

English

Hartelijk gefeliciteerd met de aankoop van uw nieuwe naaimachine!

U heeft een kwaliteitsprodukt gekocht dat met veel zorgvuldigheid werd vervaardigd. Uw naaimachine is eenvoudig te bedienen en deze handleiding helpt u om alle mogelijkheden van uw machine te ontdekken. Lees deze aandachtig door voordat u met het naaien begint. Af en toe zult u wel eens een vraag hebben die dit boek niet kan beantwoorden. Uw vakhandelaar is dan altijd graag bereid om u advies en tips te geven.

Wij weensen u veel plezier bij het naaien.

GB

Congratulations:

Aanschuiftafel bevestigen....9

Aansluiten van de naaimachine....11

Een lampje vervangen....12

Tweetraps naaivoethevel....13

Bevestigen van de naaivoethouder 15

Onderdraad opspoelen....17

Spoelklosje inzetten....19

Naald inzetten (System 130/705H)....21

Inrijgen van de bovendraad 23

Draadspanning 25

Onderdraad omhooghalen....27

Achteruit naaien / Verwijderen van het naaiwerk.....29

Naald- en garentabel ....31

Rechte steek / Zigzagsteek 34

Blindzomen....36

Overlocksteken....38

Knopen aanzetten....40

Knoopsgaten....42

Ritsen inzetten....44

Naaien met de zoomvoet....46

Gestikte zigzag 48

Steekkeuze....50

Wafelsteek....52

Koorvote 54

Stoppen 56

Gebruikssteken....58

Onderhoud 60

Opheffen van storingen 62

List of contents

1. Zigzagbreedteknop (Steekbreedteknop)
2. Draadspanning knop
3. Naaivoetdrukregelaar
4. Draadhevel
5. Draadafsnijder
6. Naaivoethouder
7. Steekplaat
8. Aanschuifafel
9. Afslaghevel
10. Steeklengteknop (Steekbreedteknop)
11. Patroonindicatie venster
12. Achteruitnaai-hevel
13. Vootweerstand

GB

1. Handvat
2. Garenwinder-as
3. Garenhouder
4. Handweil
5. Steekkeuzeknop
6. Hoofdschakellar
7. Contra-stekker
8. Bovendraadgeleider
9. Presvoethevel

Standaardaccessoires

a. Zigzagvoet
b. Ritsvoet
c. Knoopsgatenslede
d. Knoopaanzetvoet
e. Sommesje
f. Tornmesje
g. Olieflesje
h. Doosje naaldn (3x)
i. lineaal
j. Spoelklosjes
k. Stopplaat
I. Klosviltje (2x)

Extra accessoires-(optie)

* Deze 10 naaivoetjes behoren niet tot de standaard. Ze zijn echter bij uw vakhandelaar als extra toebhoren verkrijgbaar.
m. Borduurvoet
n. Overlockvoet
o. Blindzoomvoet
p. Stopvoet
q. Rolzoomvoet
r. Koordvoet
s. Quiltvoet
t. Rimpelvoet
u. Boventransportvoet
v. Klosviltje

GB Accessories

Houdt de aanschuiftafel horizontaal en druk hem in de richting van de pijl. Verwijderen van de aanschuiftafel naar links wegtrekken met vingers aan de onderzijde vasthouden.(1)

De binnenzijde van de aanschuiftafel kan worden gebruikt als toebehoren-bakje.

Openen, zoals de punt van de rode pijl aangeeft.(2)

GB Fitting the snap-in sewing tableAanschuiftafel bevestigen

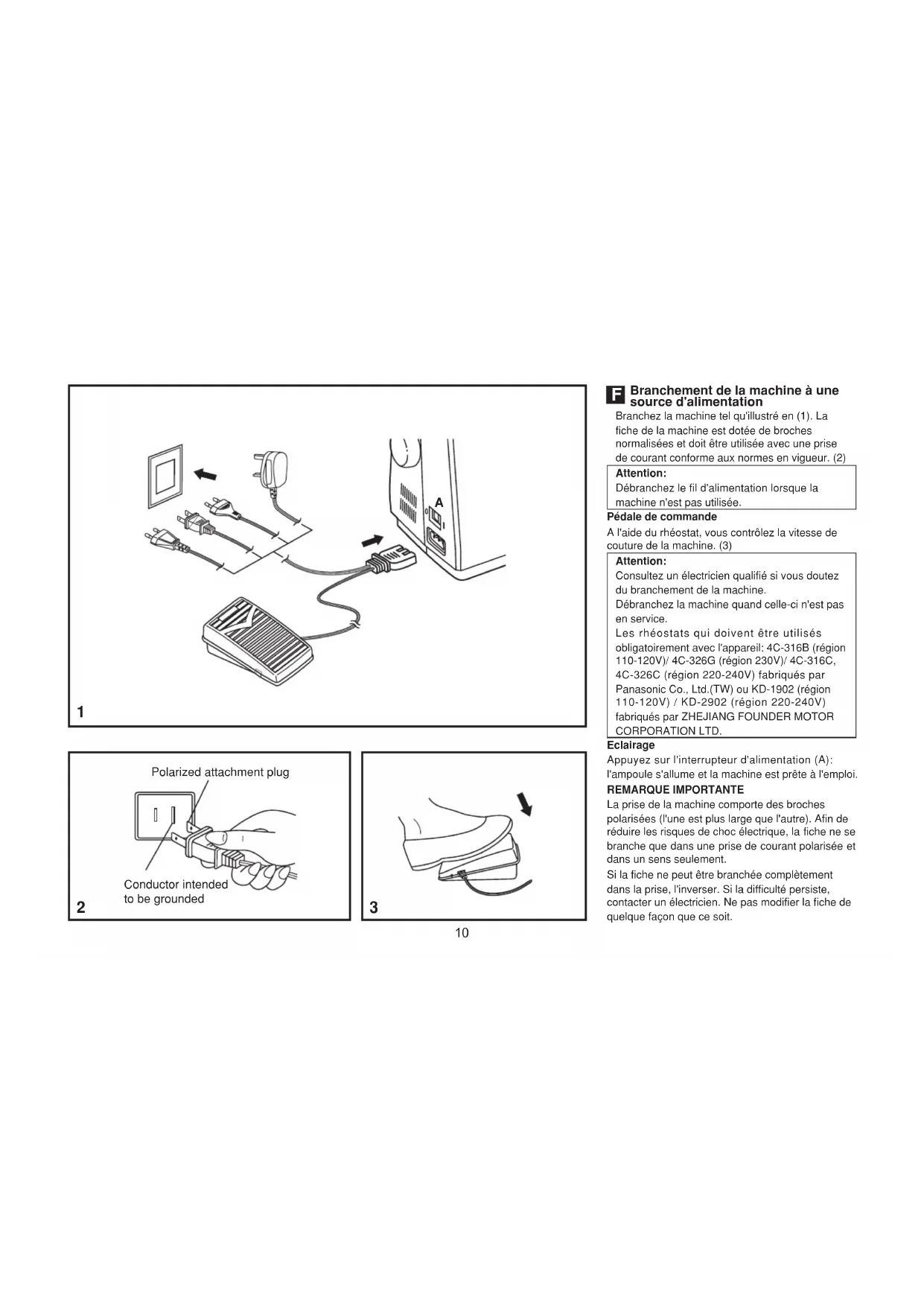

Aansluiten van de naaimachine

Sluit de machine aan zoals hiernaast getoond wordt. (1) De stroomkabel van de machine is voorzien van een 2-polige stekker die enkel geschikt is voor gebruik in combinatie met een 2-polig stopcontact. (2)

Opgelet:

Haal steeds de stekker uit het stopcontact als de machine niet gebruikt wordt.

Voetpedaal

Met het voetpedaal regelt U de naaisnelheid van de machine. (3)

Aandacht:

Raadpleeg een gediplomeerde elektricien als U twijfelt over de aansluiting. Schakel de machine uit en verwijder de stekker uit het stopcontact als U de machine niet gebruikt.

U mag enkel volgend type voetpedaal gebruiken: 4C-316B (110-120V zone)/ 4C-326G (230V zone)/ 4C-316C, 4C-326C (220-240V zone) vervaardigd door Panasonic Co., Ltd. (TW), KD-1902 (110-120V zone) / KD-2902 (220-240V zone) vervaardigd door ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (China)

Verlichting

Schakel de stroomschakelaar (A) aan: het lampje gaat aan en de machine is klaar voor gebruik.

BELANGRIJKE OPMERKING

Stroomkabels die voorzien zijn van een 2-polige stekker waarvan de contactpennen niet rond maar plat zijn (de ene breder dan de andere), zijn NIET geschikt voor de Belgische markt.

Contacteer uw verdeler of installateur indien U deze stekker wil veranderen.

GB

NL Een lampje vervangen

Verwijder de stekker uit het stopcontact. Vervang het lampje door een lampje van 15 watt (regio 220-240V) van hetzelfde type.

• Draai schroef (A) los zoals getoond. (1)
• Verwijder het voorkapje (B).
• Schroef het lampje los en plaats een nieuw lampje (C). (2)
• Plaats het voorkapje terug en schroef het vast.

In geval van problemen, raadpleeg uw plaatselijke verdeler.

NL Tweetraps naaivoethevel

Wanneer u zeer dikke stoffen naait, kan de afstand tussen de naaivoet en de steekplaat vergroot worden door de naaivoethevel geheel naar teboven duwen. (A)

NL Bevestigen van de naalvoethouder

Naaivoetstang (a) omhoogzetten.

Naaivoethouder (b) zoals afgebeeld monteren. (1)

Naaivoet bevestigen

Naaivoetstang (a) laten zakken tot de gleuf (c) zich precies boven het asje (d) van de naaivoet bevindt. (2)

Hevel (e) iets naar voren duwen.

Naaivoetstang (a) laten zakken. De naaivoet (f) zit automatisch vast.

Naaivoet verwijderen

Naaivoet omhoogzetten. (3)

Hevel (e) iets naar voren drukken. Nu kunt u de naaivoet verwijderen.

Kantlineaal bevestigen

De kantlineaal (g) zoals op de afbeelding aangegeven zorgvuldig bevestigen (bijv. voor zomen, plooien). (4)

Attentie:

Bij alle handelingen de hoofdschakelaar op ("O") zetten!

NL Onderdraad opspoelen

Zet een lege spoel op de garenwinderas. Neem uw voet van de voetweerstand!

Trek de draad van de garenklos langs de geleider naar de spoel. (1)

Wind de draad een paar keer met de wijzers van de klok mee om de spoel. Duw de spoel naar rechts tegen spil. Er kan nu niet worden genaaid. Druk de voetweerstand naar beneden zodat de spoelmotor start. De motor stopt automatisch wanneer de spoel vol is. Verwijder de spoel. (2)

Bij het inzetten of verwijderen van de spoelhuls en het spoelklosje moet de naald altijd in de hoogste stand staan.

Grijperdeksel openen. (1)

Spoelhuls met een hand vasthouden. Spoelkosje zo inzetten, dat het garen met de klok mee loopt(pijl). (2)

Garen door de gleuf en onder de veer trekken. (3)

Spoelhulsklepje met duim en wijsvinger vasthouden. (4)

Spoelhuls in de grijperbaan zetten. (5)

Attentie:

Hoofdschakelaar op zetten.

GB Inserting the bobbin

Vervang de naald regelmatig, vooral wanneer u problemen tijdens het naaien bemerkt. (1)

Zet de naald zoals afgebeeld in de naaldhouder:

A. Naaldbevestigingsschroef losdraaien en na het inzetten van de naald weer vastdraaien.
B. Platte kant van de naald moet naar achter gericht zijn.
C/D. De naald zo hoog mogelijk in de naaldhouder plaatsen.

Attentie:

Hoofdschakelaar op zetten!

De naald dient altijd in onberispelijke staat te zijn. (2)

Problemen bij het naaien ontstaan door:

A. Een kromme naald
B. Een stompe naald
C. Een naaldpunt met haakjes

GB Inserting the needle (System 130/705H)Naald Inzetten (System

NL Inrijgen van de bovendraad Threading the upper thread

1. Let op dat naaivoetje en draadhefboom in de hoogste stand staan. Het garen op één van de garenpennen zetten.
2. Draad van de garenklos via de draadgeleider aan de achterkant van de machine, van rechts naar links, dan tussen de draadspanningsschijven door en
3. van rechts naar links in de draadspanningsveer
4. naar boven en van rechts naar links door de draadhevel
5. naar beneden door de geleider leiden.

Attentie:

Hoofdschakelaar op zetten!

Naaivoetstang omhoogzetten.

GB

Attention:

Om de draadspanning te testen, haalt U de spoelhuls samen met het spoeiklosje uit de machine. Wanneer U de draad nu tussen twee vingers vastpakt en deze schoksgewijs beweegt, dient de spoelhuls telkens met kleine stukjes ca. 1-2 cm te zakken.

De draadspanning is te hoog, wanneer er niets gebeurt of te laag wanneer de spoelhuls te snel zakt. Met een kleine schroevedraaier kunt U de spanning lager of hoger zetten door de schroef, waarmee de spanningsveer is vastgezet losser of vaster te draaien. Met de klok mee, geeft een zwaardere draadspanning. etc.

Bovendraadspanning

Basis-draadspanning is: 4

Om de draadspanning te verhogen, draait u de knop op een hoger nummer.

Om de draadspanning te verlagen naar een lager getal.

A. Normale draadspanning.
B. Bovendraadspanning te zwaar.
C. Bovendraadspanning te licht.

GB

NL Onderdraad omhooghalen

Houdt de bovendraad met de linker hand vast. Draai het handwiel naar u toe, zodat de naald naar beneden gaat en weer naar boven komt. (1)

Trek aan de bovendraad, waardoor de onderaad door het steekplaatgat omhoog getrokken wordt. Leg hierna beide draden schuin naar achteren onder de naaivoet door. (2)

NL Achteruit naaien / Verwijderen van het naaiwerk

Aan het einde van het naaiwerk op de ann-en afhechttoets drukken. Een paar steken achteruit naaien. Wanneer u de knop loslaat, naait de machine weer vooruit. (1)

Draadhevel in de hoogste stand zetten(handwiel naar voren draaien), naaivoet omhoogzetten, naaiwerk schuin naar achter onder de naaivoet wegnemen. (2)

GB Reverse sewing

NAALD NR. STOFFEN GAREN
9-11(65-75)	Fijne stoffen: dunne katoen, voile, serge, zijde, mousseline, gebreide katoen, tricot, jersey, crêpe-stoffen, geweven polyester, overhemd- en blousestoffen.	Licht katoen-, nylon- of polyestergaren.
12(80)	Middelzware stoffen: katoen, satijn, zeildoek, dubbelgebreide stoffen, lichte wollen stoffen.	De meeste garens die in de handel verkrijgbaar zijn, zijn middeldik en geschikt voor deze stoffen en naalden. Gebruik polyestergaren voor synthetische stoffen en katoengaren voor natuurlijke stoffen voor het beste resultaat. Gebruik altijd hetzelfde garen voor de boven- en onderdraad.
14(90)	Middelzware stoffen: katoenen zeildoek, wollen stoffen en dikke gebreide stoffen, badstof en spijkerstof.
16(100)	Zware stoffen: zeildoek, wollen stoffen, tentstof en gequilte stof, spijkerstof en meubelbekledingstof (fijn tot middelzwaar).
18(110)	Dikke wollen stof, mantelstof, meubelbekledingstof, leer en vinyl.	Extra dik garen, tapijtgaren (naaivoetdruk moet hoger worden ingesteld).

Attentie: Hoe dikker de stof en hoe dikker het garen, des te sterker moet de naald zijn.

NAALD- EN STOFKEUZE

NAALD NR. BESCHRIJVING		STOF
HAx115x1	Scherpe standaard naald. Dikte varieert van dun 9 (65) tot dik 18 (110).	Natuurlijke stoffen: wol, katoen, zijde, etc. Niet aanbevolen voor dubbelgebreide stoffen.
15x1/705H	Semi-ballpoint-naald. 9 (65) tot 18 (110).	Natuurlijke en synthetische, polyester mengsels. Gebreide stoffen: polyester, interlock, tricot, dubbelgebreide stoffen.
15x1/705HS (SUK)	Ballpoint-naald. 9 (65) tot 18 (110).	Sweaterstof, lycra, badpakstof, elastisch materiaal.
130 PCL	Leernaald. 12 (80) tot 18 (110).	Leer, vinyl, meubelbekledingstof (maakt een kleiner gat dan een normale dikke naald).

Opmerkingen: 1. Tweelingnaalden kunnen voor algemeen gebruik en decoratieve stiksels worden gebruikt.
2. Wanneer u met een tweelingnaald naait, mag de steekbreedte niet meer dan "3" zijn.
3. Europeesche naalddikte wordt aangegeven met 65-75, 80, enz. Amerikaanse en Japanse met 9-11, 12, enz.
4. Vervang regelmatig de naald (ongeveer na elk kledingstuk) en/ of zodra de draad breekt of steken worden overgeslagen.

Steekkeuzeknop op rechtsteek in-stellen.

Algemene regel: Hoe dikker het materiaal, des te dikker moet het garen en de naald, en des te langer moet de steek zijn.

Zigzagbreedte

De grootste steekbreedte voor zig-zagnaden is instelling "5". De breedte kan voor ieder naaiwerk aangepast worden van 0-5. Bij gebruik van een tweelingnaald mag de instelling nooit breder zijn dan "3" (afb.1)

Zigzagnaden (steeklengte)

De dichtheid van de zigzagsteek wordt bepaald door de steeklengteknop naar beneden te duwen. De minimum steeklengte moet altijd groter zijn als "0", omdat de machine anders niet meer transporteert, Voor normaal naaiwerk de steeklengteknop op ca. 2,5 instellen (afb.2)

1. Zigzagknop (Steekbreedteknop)
2. Steeklengteknop
3. Alleen bij modellen

a. Achteruitnaaiknop
b. Zigzagknop (Steekbreedteknop)
c. Steeklengteknop
d. Steekkeuzeknop

GB Straight stitching / Zigzag stitching

Voor zomen aan gordijnen, broeken, rokken, enz.

www voor elastische stoffen

Λ...Λ voor stevige stoffen

De machine zoals afgebeeld instellen. (1)

Attentie:

Het vereist enige vaardigheid om een perfekte blindzoom te kunnen naaien. Maak daarom altijd eerst een proeflapje.

De stof zoals afgebeeld omvouwen, met linkerkant naar boven. De omgevouwen stof onder de naaivoet leggen. Het handwiel met de hand naar voren draaien tot de naald in de uiterst linkse stand staat. De naald dient maar net in de stofvouw te steken. Indien de naald niet in de stofvouw steekt, moet u de breedte van de stofvouw verande-ren.

De stofgeleider (3) langs de stofrand zetten; de stand van de geleider wijzigen door aan de schroef (4) te draaien.

Langzaam naaien en de stof zorgvuldig geleiden, zodat de stofrand steeds langs de geleider loopt.

Knop voor snelheidsregeling op minimum instellen!

GB Blind hem/ lingerie stitch

* De overlock voet is een extra accessoire en wordt niet bij de machine bijgeleverd.

Naden, naaien en afwerken van kanten: Steeklengteknop op "S1" of "S2" zetten. Steekbreedte aan de stof aangepassen.

Overlock:

Voor fijne gebreide stoffen, tricotstoffen, halsopeningen, boordjes. (A)

Standaarrd overlock:

Voor fijne gebreide stoffen, tricotstoffen, halsopeningen, boordjes. (B)

Dubbele overlock:

Voor fijne gebreide stoffen, met de hand gebreide stoffen, naden. (C)

Alle overlocksteken zijn geschikt voor het afwerken van stofkanten en het naaien van zichtbare zomen.

Zomen en randen worden in een keer genaaid en afgewerkt. Bij het afwerken dient de naald net over de stofkant te steken.

Attentie:

Nieuwe naald of naald met ronde punt gebruiken!

GB Overlock stitches

1. Stel de zigzagbreedte exact in op het linker en rechter gat van de knoop.

Begin bij het linker gat in de knoop. (2)

Situatie-2

1. Nadat u zeven tot acht steken hebt genaaid. stoppen met naaien, nadat de naald uit het linker knoopsgat komt, zet de naald in de hoogste stand. Verwijder de stof. Verknoop aan de onderzijde van de stof de draadeinden. (3)

Verwijder de zigzagvoet en monteer de knoopsgatvoet. Stel de steeklengte in tussen "0,5" en "1". De steekdichtheid is afhankelijk van de stofdikte

Nb: Maak altijd eerst een proefknoopsgat.

Stof voorbereiden:

Meet de diameter van de knoop en voeg 0,3 cm voor de versterkingsribben.

Voeg bij dikke knopen wat meer toe. Teken op de stof de positie en de lengte van het knoopsgat af.

Plaats de stof zodanig dat de naald zich op het verst van u verwijderde merkstreepje bevindt.

Trek de knoopsgatvoet zo dicht mogelijk naar u toe.

Breng de voet omlaag.

1. Draai de steekselectieknop op "Li". Naai op matige snelheid tot aan het eindmerk.
2. Draai de steekselectieknop op "4", en stik 5 à 6 verstevigingssteken.
3. Draai de steekselectieknop op " " efi naai het linkerdeel van het knoopsgat tot aan het eindmerk.
4. Draai de steekselectieknop op "☐," en stik een paar verstevigingssteken. Neem de stof onder de voet uit. Trek de bovendraad door de achterkant van de stof en knoop de boven- en onderdraad samen. Snijd het knoopsgat in het midden open met het tornmesje en pas daarbij op, de steken aan de linker- en rechterkant niet door te snijden.

Tips:

• Voor de beste resultaten moet u de bovendraadspanning iets losser zetten.
• Gebruik bij dunne en rekbare stoffen verstevigingsmateriaal.
• Bij stretchstoffen en tricots wordt aangeraden, paspel te gebruiken.
• De zigzagsteek moet over het paspel gestikt worden.

Machine zoals afgebeeld instellen. (1)

De ritsvoet kan zowel rechts als links worden ingezet. Op deze manier is het mogelijk om beide kanten van de rits vast te naaien zonder het naaiwerk te moeten omdraaien. (2/3)

Vlak voor het einde van de naad de naald in de stof laten staan en naaivoet omhoogzetten. De rits zover openen, dat het lipje achter de naald ligt. Naaivoet laten zakken en verder naaien.

NL Naaien met de zoomvoet

Voor het naaien van zomen in lichte en dunne stoffen.

Machine zoals afgebeeld instellen. (1)

De stofkant die afgezoomd wordt, moet altijd recht afgeknipt zijn. De stofkant wordt aan het begin van de zoom ca. 3 mm dubbel omgevouwen en met 4-5 steekjes vastgenaaid. De stof aan de draden een beetje naar achteren trekken. Naald in de stof zetten, naaivoet omhoogzetten, stofkant door de gleuf van de zoomvoet leiden. (2)

Verder naaien en de stof gelijkmatig door de gleuf van de zoomvoet leiden. (3)

Machine zoals afgebeeld instellen. (1)

Verstellen: het lapje stof opnaaien.

De steeklengte kan verminderd worden tot de steken heel dicht op elkaar komen te liggen. (2)

Bij het verstellen van scheuren is het raadzaam een stukje stof onder de scheur te leggen (als versteviging).

De steekdichtheid kan door midden van de steeklengte verarderd worden. Eerst over het midden naaien, dan aan beide zijden nogmaals naaien, waarbij de steken iets over elkaar heen vallen. Afhankelijk van de stof en de grootte van de scheur 3-5 rijen naaien. (2)

GB 3-step zig-zag

De machine naait twee steken vooruit en één steek achteruit. Op deze manier heeft de steek een drievoudige versteviging.

Drievoudige zigzag (2/4)

Voor duurzame naden, zomen en siernaden.

Steeklengteknop op "S1" of "S2" instellen.

Steekbreedteknop tussen 3-5 instellen.

De drievoudige zigzag is geschikt voor dikke stoffen zoals jeans, ribfluweel, enz.

Stitch selection

Naden, zomen, T-shirts, ondergoed, enz.

De machine zoals afgebeeld instellen. (1) Deze steek kan voor verschillende scoorten jerseystof worden gebruikt (tricot), alsmede voor geweven stoffen. (2)

Zoom ca. 1 cm van de rand af naaien en de resterende stof afknippen. (3)

GB Smocking stitch

Machine zoals afgebeeld instellen. U kunt verschillende steken voor het opnaaien van koord gebruiken, bijv. zigzag, drievoudige zigzag, hobbysteken, enz.(1)

Het koord wordt in de geleidingsgsgleuf geschoven en naar achter onder de naaivoet gelegd. Het koord moet goed onder de gleuf doorlopen(let op de dikte van het foord). U kunt een, twee of drie koorden tegelijkertijd opnaaien. De steekbreedte varieert afhankelijk van het aantal koorden en de gekozen steek. (2/3)

Stel de machine in zoals is afgebeeld, gebruik de stopplaat. (1/2)

Naaivoethouder wegnemen. (3)

Stopvoet in de naaivoetstang inzetten. De hevel dient zich aan de achterkant boven de naaldhouderschroef bevinden. Stopvoet van achter met uw wijsvinger goed aandrukken en schroef vastschroeven. (4)

Eerst langs het gat naaien, dit voorkomt dat de stof verder uitrafelt. (5)

Eerste rij: Altijd van links naar rechts naaien. Naaiwerk 1/4 draaien en over de reeds genaaide rijen naaien.

Voor een beter naairesultaat is het aan te bevelen een stopring te gebruiken.

GB Darning

Machine zoals afgebeeld instellen.

Steekbreedteknop en steeklengteknop op dezelfde kleurkode instellen.

Steekbreedte en steeklengte kunnen aan de stof worden aangepast.

Tricotsteek

Voor dekorative afwerkingen.

Geschikt voor afwerking van tamelijk dunne, stevige en elastische stoffen.

De grote steek dient net over de rand te vallen, zodat een soort "halve maan" ontstaat.

Rimpelsteek

Zeer dekoratieve naad met ajourzoom-effekt. Inrimpelen met vuldraad of elastiek.

Universele steek

Voor platte verbindingsnaden, het aannaaien van elastiek, zichtbare zomen.

Deze steek kan voor verschillende stevige stoffen en gebreide stoffen worden gebruikt.

Neem de netsteker uit de wandcontactdoos.

De naaimachine mag pas gereinigd worden wanneer deze spanningsloos is.

Naaldplaat verwijderen:

Draai de naald met het handwiel in de hoogste stand. Open de scharnierende kap aan de voorzijde en draai de schroeven van de naaldplaat los met de schroevendraaier (1).

Transporteurklauwen reinigen:

Verwijder de spoelhouder en maak het spoelhuis schoon met het meegeleverde borsteltje (2).

Reinigen en oliën van de spoelhaak:

Verwijder de spoelhouder. Draai de twee borgpallen (A) van de spoelhaak naar buiten. Verwijder het loophuis (B) en de spoelhaak (C) en maak deze schoon met een zachte doek. Olie punt 6 in met 1 of 2 druppels naaimachineolie (D). Draai het loophuis met het handwiel naar links (E). Breng de spoelhaak aan (C) en zet deze vast met de twee borgpallen. Breng de spoelhouder, de spoel en de naaldplaat aan. (3)

Belangrijk:

Verwijder regelmatig vlokken en stukjes garen. De naaimachine moet periodiek onderhouden worden door een van onze servicecentra.

GB Maintenance

Attention:

Opheffen van storingen

Storing Oorzaak Opheffing

Bovendraad breekt	1.De machine is niet juist ingeregen2.De draadspanning is te sterk3.De draad is te dik voor de naald4.De naald is niet juist ingezet5.Het garen zit om de garenkloshouder6.De naald is beschadigd	1.Machine (draadgeleidingen) en naald opnieuw inrijgen2.Boverdraadspanning verminderen (op een lager getal zetten)3.Dikkere naald gebruiken (hoger getal)4.Naald opnieuw inzetten (platte kant naar achter)5.Garenklos verwijderen en opnieuw afwikkelen6.Naald vervangen
Onderdraad breekt	1.De spoelhuls is niet juist ingezet2.De spoelhuls is niet goed ingeregen3.De onderdraadspanning is te sterk	1.Spoelhuls opnieuw inzetten en aan aan de draad trekken. Wanneer de spoelhuls een beetje naar beneden zakt is de spanning goed.2.Spoelklosje en spoelhuls kontroleren3.Onderdraadspanning korrgeren
Steken overslaan	1.De naald is niet juist ingezet2.De naald is beschadigd3.Verkeerde naald4.Verkeerde naaivoet	1.Naald opnieuw inzetten (platte kant naar achter)2.Naald vervangen3.Naalddikte aan de stof en het garen aanpassen4.Kontroleren, dat de juiste naaivoet wordt gebruikt
De naald breekt	1.De naald is beschadigd2.De naald is niet juist ingezet3.Stof te dik/verkeerde naalddikte4.Verkeerde naaivoet	1.Naald vervangen2.Naald opnieuw inzerren (platte kant naar achter)3.Naalddikte aan de stof en het garen aanpassen4.De juiste naaivoet gebruiken
Tijdens het naaien ontstaan lussen	1.De machine is niet juist ingeregen2.De spoelhuls is niet juist ingeregen3.Naald/stof/draad-verhouding klopt niet4.Verkeerde draadspanning	1.Machine oppnieuw inrijgen2.Spoelhuls opnieuw inrijgen3.Naalddikte moet aan de stof en het garen aangepast worden4.Draadspanning korrigeren
Naden trekken samen/rimpelen	1.De naald is te dik voor de stof2.De steeklengte is verkeerd ingesteld3.De draadspanning is te sterk	1.Dunnere naald gebruiken2.Steeklengte korrigeren3.Draadspanning kontroleren
Onregelmatige steken/onregelmatig transport	1.Het garen is te zwak2.De spoelhuls is niet juist ingeregen3.Tijdens het naaien werd er aan de stof getrokken	1.Uitsluitend kwaliteitsgaren gebruiken2.Spoelhuls opnieuw inrijgen en inzetten3.Niet aan de stof trekken. Deze moet automatisch getransporteerd worden
De machine maakt lawaai	1.De machine moet geolied worden2.Dradd-of olieresten aan grijper en/of naaldstang3.Slechte kwaliteit olie, blijft aan de machine kleven4.De naald is beschadigd	1.Machine oliën (zie onderhoud)2.Grijper en transporteur reinigen (zie onderhoud)3.Machine uitsluitend met naaimachineolie oliën4.Naald vervangen
De machine is geblokkeerd	Draad in de grijper vastgeklemd	Bovendraad en spoelhuls verwijderen, het handwiel met kleine rukjes heen en wachagevaren. Druadsteu wijderen. Machine oliën (zie onderhoud)

GB Trouble shooting guide

Let op! Dit product moet op een veilige manier gerecycled worden volgens de geldende nationale wetgeving voor elektrische/elektronische producten. Raadpleeg bij twijfel uw leverancier voor advies.

GB
