GEBRUIKSAANWIJZING Galaxy Inground Basket EXIT

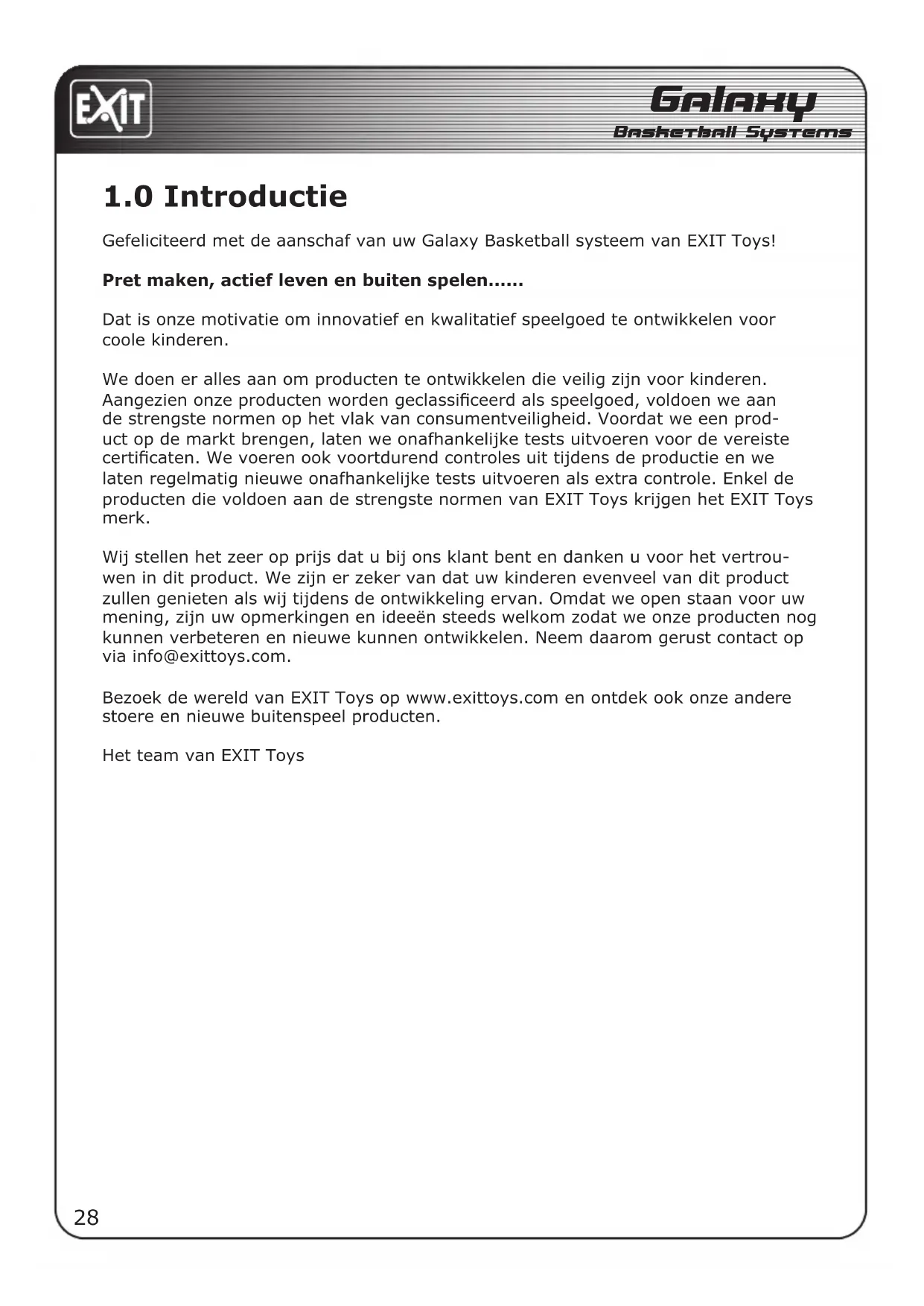

Gefeliciteerd met de aanschaf van uw Galaxy Basketball system van EXIT Toys!

Pret make, actief leven en buiten spelen.....

Dat is onsze motivatie om innovatief en kwalitatief spelgoed te ontwikkelen voor coole kinderen.

We doe er alles aan om producten te ontwikkelen die veilig zichoor kinderen. Aangezien onsze producten worden geclassifiedeerd als speelgoed, voldoen we aan de strengste normen op het vlak van consumentveiligheid. Voordat we een product op de markt brengen, lately we onafhankelijk tests uitvoeren voor de vereiste certificaten. We voeren ook voortdurend controlesuitijdens de productie en we latent regelmatinigte nuwe onafhankelijk tests uitvoeren als extra controle. Enkel de producten die voldoen aan de strengste normen van EXIT Toys krijgen het EXIT Toys merk.

Wij stellen het zeer op prijs dat u bij ons klant bent en danken u voor het vertrouwen in dit product. We zijn er zeker van dat uw kinderen evenveel van dit product zullen genieten als wijijdens de ontwikkeling ervan. Omdat we open staan voor uwmening,+zijn uw opmerkingen en ideeen steeds welkom zodat we once producten nogkunnen verbeteren en neue wet hun ontwikken. Neem waarom gerust contact opvia [e-mail].

Bezoek de wereld van EXIT Toys op www exitingtoys.com en ontdek ook once andere stoere en neue buitenspeel producten.

Het team van EXIT Toys.

VEILIGHEIDSINSTRUCTIE

NEGEREN VAN DEZE INSTRUCTIONS KAN LEIDEN TOT ERNSTIG LETSEL EN/OF SCHADE AAN BEZITTINGEN EN ZAL DE GARANTIE ONGELDIG MAKEN.

De eigenaar要去 ervoor zorgen dat alle spelers deze regels voor een veilige werkig van het systeem kennen en volgen.

Om de verilgheid te garanderen, mag u Niet proberen om dit systeem te monteren zonder de instructies aandachtig door te nennen en te volgen. Controller de gehele doosinhoud, en al het verpakkingsmaterial voor onderdelen en/of extra instructie materiaal. Voordat u begint met de montage, lees eerst de instructies en identificierer de onderdelen met behulp van de hardware-id en onderdelenlijst in dit document. Juiste en volledige montage, juist gebruik en toezlicht zich essentieel voor een goede werkig en om het risico van een ongeval of letsel te verminderen. Er bestaat een grote kans op ernstig letsel als dit systemeniet maar behoren is geinstalleerd, onderhoden en gebruikt.

• Wees uiterst voorzichtig bij het gebruik van een ladderijdens de montage.
• Het is aanbevolen dat deze installment worden gedaan door twee (2) capabele volwassenen.
• Bevestig de framebuizen goed (indien van toepassing). Anders kuren de framebuizen tijdens het spel en/of tijdens transport losraken van elkaar.
• Klimatologische omstandigheden, roest of misbruik hunn tot een defect systeem leiden.
• Technische ondersteuning kan worden verkreten via de klantenservice.
• De minimale hoogte is 1.98m spel (6.6 voet) tot aan de onderste rand van het bord.
• Deze apparatuur is alleen bedoeld voor thus re creatie en NIET voor intensieve competitieve spelen.
• Lees en begrijp het waarschuwingsetiket welke aan de paal bevestigd is
• De levendsduur van uw basketballpaaal hangt af van vele factoren. Het klimaat, de positie van de paal, de locatie van de paal, blootstelling aan bijtende stoffen zoals pesticiden, herbiciden of zouten zichn allemaal belangrijk.
• Het toezicht van een volwasseneijdens het aanpassen van de hoogte is aanbevolen.

. NIET AAN DE RING HANGEN

De meeste blessures worden veroorzaakt door verkeerd gebruik of het Niet respecteren van de instructies. Wees voorzichtig bij het gebruik van dit apparaat.

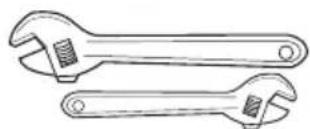

BENODIGD GEREEDSCHAP

• Twee(2) capabele volwassenen

• Ladder 2.4mtr (8ft)

• Rolmaat

Schraag of werktafel

• Een große enkleine baco

• Hamer

Kruiskopschroevendraaier, Nr.2 of Nr. 3

Veiligheidsbril

- Beton

Waarschuwingen voor algemeen gebruik

• Lees voor gebruik de voorschriften en bewaar deze gedurende de complete levensduur van het product.
• Let op! Niet geschikt voor kinderenjonger dan 3aar, bevatkleine onderdeeltjes. Verstikkingsgevaar.

Pas op

• Controleer regelmatig de belangrijke onderdelen van het product (bord, ring, paal, sukkel, bevestiging etc.) om u ervan te overtuigen dat het product in goede staat verkeert. Zonder deze regelmatige controles zou het product konnen omvallen, of andere gezaren+kunnen opleveren voor de gebruiker.

• We raden u aan om het bord bij gebruik op de grond te bevestigen.

• Dit product mag Niet op een onjuiste manier worden gebruikt.
• Het Niet naleven van de veiligheidsadviezen kan leiden tot ernstige fysieke schade.
• Uitsluitend voor thuisgebruik.
• Product uitsluitend geschikt voor eersteKennismaking met het Basketbal spel.

Tijdens de montage

• De montage mag uitsluitend worden uitgevoerd door 2 volwassenen.
• Houd u aan de montagevoorschriften (schema's en tekst bijgevoegd)
• Plaats het product op een stevige en vlakke ondergrond op minimaal 2 meter afstand van elk ander bouwwerk of obstakel, zoals eenuis, een garagedeur, elektriciteitsdraden...
• Bevestigingsmiddelen voor op de grond Niet meegeleverd.
• Controller vooraf bij een bouwkundig professional of de schroeven die u wilt gebruiken voor de bevestiging van het frame geschikt zijn voor dit doel.
• Wanner u de hoogte van het frame aanpast, of het geheel verplaatst, houd dan uw vingers uit de buurt van bewegende onderdelen.
  Schuif de verschillende delen van de paal goed in elkaar, om te voorkomen datdezijdens het spel of vervoer uit elkaar schuiven.

Opbergen

• Indien het product buiten worden opgeborgen, dan dient het uit de buurt van persoonlijke goederen en hangende kabels te worden gehouden. Zet het op eenplaats waar het beschut is gegen de wind, om te voorkomen dat het omvalt.

Waarschuwing bij gebruik tijdens spel:

• Lees de waarschuwingen hieronder voordat u hier product gaat gebruiken. Het Niet naleven van de veiligheidsvoorschriften kan leiden tot ernstige fysieke of materiele schade.
  Bij gebruik door kinderen dient een volwassene voortdurend toezicht te houden.
• Zowel binnen als buiten te gebruiken (zorg ervoor dat het plafond hoog genoeg is, zodat met een hoogte van max. 3m05 gespeeld kan worden.)
• Houdijdens het instellen van de hoogte uw handen en vingersuit de buurt van bewegende onderdelen.
• U dient voor gebruik te allen tjnde eerst te controleren of het system in goede staat verkeert. Speel nooit met beschadigt materiaal.
• Controller voor elk gebruik het system (sokkel voldoende gemuld, schroeven voldoende aangedraaid, tekenen van buitensporige slijtage of corrosie), en de samen te voegen onderdelen (bord, ring, paal op sukkel, net, algehele stabiliteit). Voer voor gebruik eventuele reparaties uit.
• NIET AAN DE RING, het net of een ander onderdeel van het frame gaan hangen (zoals het bord, of de steunen).

• Niet op de paal of de rest van het frame klimmen of springen, er Niet vanaf glijden.

• Niet schudden aan het frame.

• Pas op met het net: verwurgingsgevaar.
• Wanner u tijdens het spel smasht, houd uw gezicht dan uit de buurt van het bord, dering het het het. Wanner het gezicht of de tanden gegen her bord, de ring of het net stoten, dan kan dit tot ernstige verwondingen leiden.
• Laat het verplaaten of instellen van het frame nooit over aan een kind: dit dient uitsluitend door een volwassene te worden uitgevoerd.
• Verwijder voordat u gaat spelen alle sieraden (ringen, horloges, kettingen et.). Deze voorwerpen können in het net vast blijven zitten.
• Het oppervlak onder de sokkel dient glad te zich, zonder grint of andere scherpe stukjes.
• Houd organische stoffen uit de buurt van de paal. Gras, vuil etc. kan corrosie en/of beschadigingen aan het frame veroorzaken.
• Controller de staat van het system (corrosie of roestplekken, doorboringen, afbladdering) en scholder deze plekken over met lakverf voor buiten. Indien de roest op een bepaalde plaat door het staal heb is gegaan, dan dient de paal direct te worden verrangen.
• Gebruik het frame nooit bij harde wind en/of stormachtig wee; het frame zou konnen omwaaien.
• Wees voorzichtig bij het verplaatsen van het frame, en voorkom dat het mechanismeuit balans raakt.

Veiligheidsvoorschriften

• HET NIET NALEVEN VAN DE VEILIGHEIDSVOORSCHRIFTEN KAN LEIDEN TOT ERNSTIGE FYSIEKE VERWONDINGEN, MATERIELE SCHADE EN/OF VERVALLEN VAN DE GARANTIE.
• De eigenaar dient ervoor te zorgen dat alle gebruikers de veiligheidsvoorschriften voor gebruik en montage kennen en opvolgen.
• Voor het goed functioneren van het product en het voorkomen van ongelukken en verwondingen is het noodzakelijk te zorgen voor een goede montage, een correct gebruik en voldoende toezicht. Indien het systemeniet correct is geinstalleerd, onderhouden of gebruikt, dan is er een reeele kans op het ontstaan van ernstige verwondingen.
• Indien u een trap gebruikt bij de montage (een oplossing die voor de montage van dit frame worden afgeraden), ga dan voorzichtig te werk.
• Door klimatologische omstandigheden, corrosie of een onjuist gebruik kan het frame beschadigd raken.
• Voor alle EXIT Galaxy basketballsystemen inclusief de Showroommodellen geldt dat ze gemonteerd dienen te worden volgens de instructies. Voorkom ERNSTIGE VERWONDINGEN en houd u aan de voorschriften. De meeste ernstige verwondingen komen voortuit onjuist gebruik en/of het Niet naleven van de voorschriften. Wees voorzichtig bij het gebruik van dit frame.

Onderhoud en garantie

• Om zo lang möglich gekruik te kuren make n van het product, raden we u het vol-gende aan:
• Houd u aan de gebruiks- en montagevoorschriften
• Controller voor elk gebruik of het frame in goede staat verkeert (schroeven aangdraaid, buitensporig slijtage of corrosie) en voer zo nodig reparaties UIT.
• Controller regelmatig schroeven enkleine onderdelen op speling om verwondingen te voorkomen.
• Gebruik nooit reinigingsproducten voor de onderhoud van het frame. Schoonmaken met water of een sopje.

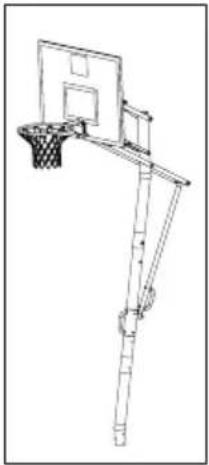

Onderdelenlijst #1

Gebruik de bijbehorende onderdelenlijst afbeeldingen vanaf pagina 52

Ond.Nr.	Omschrijving #
1 Bovenpaaal 1 stuk 1
2 Middenpaaal 1
3 Onderpaaal 1
4 Schuifversteller 1
5 Verstelknop 1
6 Onderarm 2
7 Bovenarm 2
8 Veerarm 2
9 Bovenarmverbinding 1
10 Achterbordbeugel 1
11 Armbeugel 4
12 Veer	2
13 Verstearm 1
14 Achterhandgreep 1
15 M10 Plastic Ring	6
16 M12 Ring	12
17 Kleine Plastic Opvulring	2
18 Grote Plastic Opvulring	4
19 Achterbord	1
20 Ring		1
48 Dunk-Ring
21 Net	1

Bijgevoegtijd de actuele specificaties en producteigenschappen op het moment van printen. De apparatuur, beschikbaarheid, specificaties en eigenschappen kuren echter zonder aankondiging veranderen.

Onderdelenlijst #2

Gebruik de bijbehorende onderdelenlijst afbeeldingen vanaf pagina 52

Ond.Nr. Omschrijving #
A22 M12X225 Bout 6
A17 M10X135 Bout 3
C4 M12 Borgmoer 6
C3 M10 Borgmoer 12
A11 M10X60 Bout 2
C2 M8 Borgmoer 8
C1 M6 Borgmoer 2
A4 M8X40 Bout 4
A3 M6X110 Bout 1
A14 M10X88 Bout 1
A2 M6X95 Bout 1
D2 M8 Ring 4
A8 M10X102 Bout 6
A5 M8X50 Bout 4
D3 M10 Ring 6
G1 M8 Veerring 6
F2 M10 Gebogen ring 6
B1 M8X55 Laagbolkop binnenzeskant bout 2
F1 M8 Gebogen ring 2
	Zeskantsleutel 1

Bijgevoegtijd de actuèle specifiees en producteigenschappen op het moment van printen. De apparatuur, beschikbaarheid, specificaties en eigenschappen kuren echter zonder aankondiging veranderen.

Onderdelenlijst #3

Gebruik de bijbehorende onderdelenlijst afbeeldingen vanaf pagina 52

Ond.Nr. Omschrijv	ng #
35 Anker 1
36 Ankerverbinding 1

Ond.Nr. Omschrijving	#
A8 M10X102 Bout 3
A24 M10X90 Bout 1
A18 M12X40 Bout 4
C3 M10 Borgmoer 4
D4 M12 Grote Ring 4
G2 M12 Veerring 4
F2 M10 Gebogen ring	3

Bijgevoegtijd de actuelle specifiees en producteigenschappen op het moment van printen. De apparatuur, beschikbaarheid, specifiees en eigenschappen kuren echter zonder aankondiging veranderen.

1

Gebruik de bijbehorende montagetekeningen vanaf pagina 56

1. Plaats de M6X95mm boute (A2) en M6 borgmoeren (C1) in de middenpaal (2).
2. Monteer de verstelknop (5).
3. Schuif de schuifhandgreep op de middenpaal (2).
4. Monteer nog een M6X110mm bout (A3) en tweekleine plastic ruimtevullers (17) en M6 borgmoer (C1).

2

1. Bevestig de bovenpaal (1) aan de middenpaal (2) met drie M10X102mm bouten (A8), drie M10 gebogen ringen (F2) en M10 borgmoeren (C3).
2. Monteer onderpaal (3) met drie M10X102mm bout (A8) en drie M10 gebogen ringen (F2) en drie M10 borgmoeren (C3) in de middenpaal (2).

Draai de bout nog nicht vast.

3

Bevestig de armbeugel (11) met twee M8X40mm bouteen (A4) en twee M8 borgmoeren (C2) op het Achterbord (19).

Herhaalythe stap aan de andere kant van het gewichtssystem.

4

Bevestig de hinterplaatbeugel (10) aan de ring (20) met vier M8X50mm bouteen (A5), vier M8 veerringen (G1), vier M8 ringen (D2) en vier M8 borgmoeren (C2), en bevestig dit geheel aan het hinterbord (19).

5

1. Bevestig de bovenarm (7) aan de armbeugel (11) met een M10X60mm bout (A11), twee M10 plastic ringen (15), en M10 borgmoer (C3). Herhaal deze stap aan de andere kant van het gewichtssystem.
2. Bevestig de bovenarmverbinding (9) aan bovenarm (7) met een M12X225mm bout (A22), twee M12 ringen (16) en een M12 borgmoer (C4).

Draai de bout nog nicht vast.

6

Bevestig veerarm (8) aan achterplaatbeugel (10) met een M10X135mm bout (A17), twee M10 ringen (D3) en een M10 borgmoer (C3).

Draai de bout nog nicht vast.

7

Bevestig de onderarm (6) aanchterplaatbeugel (10) met een M12X225mm bout (A22), twee M12 ringen (D3), en een M12 borgmoer (C4).

Draai de bout nog nicht vast.

8

Installer de bovenarm (7) aan de bovenpaal (1) met een M12X225mm bout (A22), twee M12 ringen (16), twee große plastic ruimtevullers (18) en een M12 borgmoer (C4).

Draai de bout nog nicht vast.

9

Installer de onderarm (6) aan de bovenpaal (1) met een M12X225mm bout (A22), twee M12 ringen (16), twee große plastic ruimtevullers (18) en een M12 borgmoer (C4).

Draai de bout nog nicht vast.

10

Installer de veerarm (8) aan bovenpaal (1) met een M10X135mm bout (A17), twee M10 ringen (D3), twee M10 plastic ringen (15) en een M10 borgmoer (C3).

Draai de bout nog nicht vast.

11

1. Monteer de hinterhandgreep (14). Bevestig de hinterhandgreep (14) aan de verstelarm (13) met twee M8X55mm knopbouten (B1), twee M8 veerringen (G1), en twee boogringen (F1).

2. Bevestig de verstelarm (13) aan de onderarm (6) met een M12X225mm bout (A22), twee M12 ringen (16), en een M12 borgmoer (C4). Draai de bout nog nicht vast.

3. Bevestig daarna de verstelarm (13) aan de schuifversteller (4) met een M10X88mm bout (A14) en een M10 borgmoer (C3). Draai de bout nog nicht vast.

12

1. Monteer de veer (12). Bevestig de gesloten eindhoven van de twee veren (12) aan de veerarmen (8) met een M10X135mm bout (A17), twee M10 ringen (D3), een M10 borgmoer (C3).
2. Bevestig daarna de veer (12) aan de onderarm (6) met een M12X225mm bout (A22), twee M12 ringen (16), en een M12 borgmoer (C4).
3. Gebruik een steeksleutel om de veer (12) op te hangen aan de M12X225mm bout (A22).

Opmerking: Zorg dat alle bouten in de bovenstaande stappen gelijk+zijn vastgedraaid.

36 Draai de borgmoeren op de draaiende delen nicht vast.

13

Installer de ankerverbinding (36) aan onderpaal (3) met drie M10X102mm bouten (A8), drie M10 ringen (F2), en drie M10 borgmoeren (C3).

14

Graaf eerst een put in de grond van Niet minder dan 320 × 350 × 500 ~mm ,plaats het anker erin en stort dit verwolgens in beton.

15

1. Bevestig het anker (35) aan de ankerverbinding (36) met een M10X90mm bout (A24) en een M10 borgmoer (C3).

2. Bevestig verwolgens het anker (35) aan de ankerverbinding (36) met vier M12X40mm bouteN (A18), vier M12 veerringen (G2) en vier M12 grote ringen (D4).

16

Wanneer u de ringhoogte wilt aanpassen, volg dan onderstaande stappen:

1. Draai de knop om de verstelknop los te make (5). Zie afbeelding (1);
2. Pak verwolgens de schuifhandgreep en weiterhandgreep (14) om het frame omhoog of omlaag te tillen maar het gat van uw keuze en klik de knop terug. Zie afbeelding (3);
3. Draai de verstelknop vast (5). Zie afbeelding (2).

Gefeliciteerd! Uw EXIT Galaxy Basketball system is gemonteerd en:kaar voor gebruik!

7.0 Garantie

1. De eigenaar van het EXIT Toys Galaxy systemd heeft na de datum van de aankoopnota:

2. 2aar garantie op het stalen frame.

3. 1aar garantie op het bord en de ring.

Onderdelen die aan slijtage onderhevig zijn (zoals het net): geen garantie.

1. De garantie geldt uitsluitend voor materiaal- en constructiefouten ten aanzien van dit product of onderdelenaarvan.

2. De garantie vervalt als:

3. Dit product onjuist en/of onzorgvuldig gebruikt is en gebruikt worden dat nicht overeenkomstig bestemming is.

4. Dit product nicht conform het instructieboekje geassembleerd en onderhoden is.
5. Technische reparations aan dit product Niet op vakkundige wijze verricht zich.
6. Naderhand gemonteerde onderdelen Niet overeenkomen met de technische specifica-ties van het betreffende product, of onjuist gemonteerd zich.
7. Gebreken als gevolg van klimatologische invloeden, zoals roest, UV-straling of normale verwering.
8. Het product worden gezruikt voor verhuur of op andere wijze aan meerere ongespecifieerde personen ter beschikking staat.
9. Gedurende de garantieperiode zullen alle door EXIT Toys vastgestelde materiaal- of constructiefouten ter keuze van EXIT Toys worden gerepareerd, danwel worden verrangen.
10. De eigenaar van het EXIT Galaxy system kan slechts aanspraak make op de garantie door het product ter inspectie aan te bieden bij een EXIT Toys dealer. Hierbij dient de originele aankoopnota aan de EXIT Toys dealer te worden overhandigd.
11. In geval van door EXIT Toys vastgestelde materiaal- of constructiefouten, za het product of zullen onderdelen waarvan gedurende de in articlel 1 genoemde garantieperiode ter keuze van EXIT Toys Gratis worden gerepareerd, danwel Gratis worden verrangen.
12. Indien de garantieaanvraag nichtterecht is, zich alle gemaakte kosten voor rekening van de eigenaar.
13. De garantie is nicht overdraagbar aan derden.
14. Het is Niet toegestaan het EXIT Galaxy systeem te verhuren of teplaatsen op openbareplaatsen zoals scholen en kinderdagverblijven. Bij verhuur of gebruik op openbareplaatsen vervalt iedere garantie of verrallen andere aansprakelijkheden.
15. Garantie dekt schade of storing die optreedtijdens normala of beoogd gebruik van het product. Normaal of beoogd gebruik wordt beschreiben als activiteit die moodzake-lijk is voor de deelname aan de sport waarvoort het apparaat is ontwikkeld is. Uit-gesloten van garantie is schade voroorzaakt door opzettelijk hangen aan de basket, hangen door meerdere spelers, vandalisme, Niet- basketbal activiteiten of andere activiteiten die als misbruik of verkeerd gebruik konnen worden beschouwd.
