Type product	Natuurstenen schoorsteenbekleding
Merk	Faber
Model	Blessum
Materiaal	Marmer of kalksteen
Hoogte	Ongeveer 100 cm (afhankelijk van model)
Breedte	Ongeveer 120 cm (afhankelijk van model)
Diepte	Ongeveer 30 cm (afhankelijk van model)
Geschat gewicht	80 tot 150 kg afhankelijk van maat
Voeding	Geen (decoratieve bekleding)
Belangrijkste functies	Omlijsting en bekleding van kachel, esthetische afwerking
Montage	Montage door lijmen (speciale steenlijm of niet-zure siliconenkit)
Reiniging	Droge doek of stofzuiger; geen vloeistoffen gebruiken
Onderhoud	Impregneerbehandeling aanbevolen voor kalksteen vóór montage
Veiligheid	Structuur niet aanpassen; controleer stabiliteit en vlakheid van de vloer
Reserveonderdelen	Montagedelen op voorraad; grote elementen op bestelling
Garantie	Bewaar het aankoopbewijs; meld eventuele schade vóór montage

Veelgestelde vragen - Blessum FABER

Wat te doen als een onderdeel van de schoorsteen bij levering beschadigd is?

Het is essentieel om elk onderdeel vóór montage te controleren. Elk defect moet onmiddellijk worden gemeld, want na montage dekt de garantie geen schade. Neem contact op met uw dealer voor vervanging.

Hoe reinig ik de natuursteen van de schoorsteen?

Gebruik een schone, droge doek of een stofzuiger. Vermijd absoluut vloeibare producten die de steen kunnen bevlekken. Bij vlekken vraagt u advies aan uw leverancier.

Kan ik de schoorsteen demonteren nadat ik deze heb gemonteerd?

Als u niet-zure siliconenkit hebt gebruikt die puntsgewijs is aangebracht, is demontage mogelijk met een nylon draad. Met speciale marmerlijm vereist demontage een rubberen hamer en kan het de elementen beschadigen.

Welke lijm gebruiken om de schoorsteen te monteren?

Gebruik de meegeleverde speciale natuursteenlijm of een niet-zure siliconenkit. Siliconenkit droogt langzamer en maakt eenvoudige aanpassing en latere demontage mogelijk.

Moet ik de kalksteen behandelen vóór montage?

Ja, het wordt aanbevolen om vóór de montage een impregneermiddel aan te brengen op het hele oppervlak van de kalkstenen schoorsteen om het te beschermen tegen vlekken.

Hoe monteer ik de schoorsteen zonder lijm?

Het wordt aanbevolen om de schoorsteen eerst droog te monteren, zonder lijm, om te controleren of elk blok correct past. Gebruik plastic wiggen om hoogteverschillen te corrigeren.

Wat te doen als de vloer niet perfect vlak is?

Egaliseer de vloer met een product zoals Fix & Finish of plaats een laag vilt onder de vloerplaat. Het oppervlak moet vlak, horizontaal, schoon en stabiel zijn.

Kan ik vazen of bloempotten op de schoorsteen zetten?

Het wordt afgeraden om voorwerpen met water (vazen, bloempotten) op de schoorsteen te plaatsen, omdat water de steen onomkeerbaar kan bevlekken.

Wat is het verschil tussen de modellen Blessum, Wirdum, Jellum, etc.?

Deze modellen zijn esthetische varianten van de Faber-lijn. De afmetingen en het ontwerp verschillen (bijvoorbeeld Wirdum 840 heeft een breedte van 840 mm). Raadpleeg de bij uw model meegeleverde verklarende tekeningen.

Hoe vul ik de voegen van de stenen schoorsteen?

Gebruik voor de voegen een keramische kit of, voor kalksteen, een mengsel van steensplinters (afkomstig van een passe-partout) en gips (1 deel splinters op 5 delen gips).

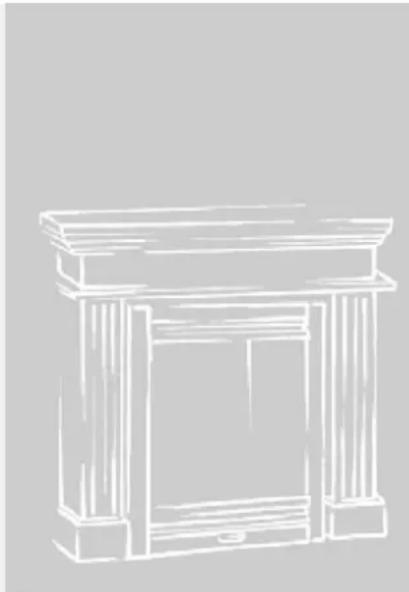

GEBRUIKSAANWIJZING Blessum FABER

Schouwen Surrounds Gevels Kaders

Blessum

Marssum

Boksum

Wirdum

Wirdum 840

Wirdum 770

Wirdum 670

Wirdum 560

Jellum

Jellum 840

Jellum 670

Dokkum

Arta groot

Cora

Tera

Tara

Peca

Pecalarge

INSTALLATIEVOORSCHRIFT

BEN

INSTALLATIEGIDS

IRL U

1 Topplaat 2 Bovenbalk 3 Rechter been 4 Linker been 5 Vloerplaat 6 Passtuk

FR

1.1 Inleiding 3 1.2 Veiligheidsaanwijzingen 3 1.3 Voorbereidingen 3 1.4 Opbouw van de schouw 5 1.5 Reiniging en onderhoud 5

2 GEBRUIKERSHANDLEIDING 7

Het marmer of kalksteen, waarvan de schouw is gebouwd, is een natuurproduct. Daarom kunnen er verschillen in kleur en structuur optreden tussen de schouwdelen onderling. Gelieve het garantiebewijs samen met de aankoopnota te bewaren.

Ondanks zorgvuldige kwaliteitscontrole bestaat de kans dat een schouwdeel gebroken en/of beschadigd wordt afgeleverd. Controleer de schouwdelen daarom voorafgaand aan de montage altijd op breuk en/of beschadigingen. Schade en/of gebreken die na montage worden doorgegeven, geven geen recht op garantie: "gemonteerd is geaccepteerd".

Verbindingsstukken zijn in alle schouwkleuren voorradig (1000x90x30). Grotere schouwdelen kunnen altijd worden nabesteld.

1.1 Inleiding

In dit installatievoorschrift treft u informatie aan over het installeren en het te treffen onderhoud van de schouw.

1.2 Veiligheidsaanwijzingen

• De constructie van het toestel mag niet worden aangepast.
• Ruim een schone plaats in waar de uitgepakte schouwdelen tijdelijk neergelegd kunnen worden.
• Controleer tijdens het uitpakken of alle onderdelen onbeschadigd zijn en of alle onderdelen zijn meegeleverd.
• Zorg voor een volkomen vlakke, stabiele, horizontale maar vooral schone ondergrond op de plaats waar de schouw gaat worden opgebouwd.
• Plaats de schouw eerst zonder lijm te gebruiken om de maatvoeringen te controleren.
• Het verlijmen van de schouwdelen kan met de bijgeleverde lijm voor natuursteen, maar ook met zuurvrije siliconenkit. Als de siliconenkit of marmorlijm slechts puntsgewijs wordt aangebracht, kan de schouw later altijd worden gedemonteerd. Indien gemonteerd met marmorlijm, pas na schrikken met een rubberhamer.

1.3 Voorbereidingen

De schouw kan op meerdere manieren worden ingebouwd:

• De schouw wordt direct voor de kachel gebouwd. Daarbij valt de achterkant van de schouw gewoonlijk samen met de voorkant van de kachel.
• De kachel wordt verdiept ingebouwd ten opzichte van de schouw: daarbij wordt de kachel omkleed met Ytong- of Durox-blokken of Promatec.
• De schouw valt (deels) over de kachel: hierbij is het van belang om precies te weten hoeveel de kachel uit de wand moet steken.

Voor deze drie verschillende opstelmogelijkheden zijn verschillende passtukken nodig. Deze passtukken kunnen geen afwijkingen compenseren.

Bij sommige modellen worden meerdere passtukken bijgeleverd. De passtukken moeten dan soms op de juiste lengte worden gezaagd. Bij de bestelling gaan wij ervan uit dat de schouw altijd wordt opgesteld op de wijze zoals in afbeelding staat aangegeven.

De staat van de ondergrond bepaalt in grote mate het eindresultaat: daarom moet de ondergrond altijd volkomen vlak, horizontaal, schoon en vooral stabiel zijn. Vaak kan worden volstaan met een laag vilt onder de onderplaat van de schouw.

Neem de schouwdelen voorzichtig uit de houten verpakking. Controleer alle schouwdelen tijdens het uitpakken grondig op breuk (niet te verwarren met glasaders) en controleer op beschadigingen. Meet de schouwdelen na aan de hand van de betreffende tekening in de bijlagen.

Egaliseer de bodem indien deze onvoldoende vlak is met egaliseermiddel (bijvoorbeeld Fix & finish). Bij een schouw van kalksteen wordt aangeraden de hele schouw voorafgaand aan het inbouwen te behandelen met impregneermiddel om vlekken te voorkomen.

Maak alleen gebruik van witte cement en in ieder geval nooit van grijze cement omdat deze vlekken in de natuursteen achter kan laten.

1.3.1 Let op bij een parketvloer:

Zaag de vloer uit volgens de afmetingen van de bodemplaat minus 2 centimeter zodat de bodemplaat een kleine overlap heeft met de parketvloer.

Wanneer het parket nog moet worden gelegd, moet de hoogte van de vloerplaat van de schouw zo worden aangepast dat het parket er naderhand circa 2 centimeter ondergeschoven kan worden.

Aangeraden wordt het opbouwen te oefenen door de schouw eerst "droog" dat wil zeggen zonder lijm of kit op te stellen. Voor eventuele problemen die optreden kunnen dan nog oplossingen worden bedacht.

Eventuele hoogteverschillen kunnen met kunststof wiggen worden opgevuld.

Als laatste wordt aangeraden om (indien nodig) het stucwerk pas aan te brengen nadat de schouw al is opgesteld.

1.4 Opbouw van de schouw

• Bepaal het midden van de schouw en teken deze af op de wand waartegen de schouw wordt gemonteerd.
• Bepaal de afstand tussen de schouw en de achterwand. Wanneer de achterwand niet loodrecht is, kan deze later worden geëgaliseerd.
• Leg de onderplaat volledig waterpas voordat de overige schouwdelen worden gemonteerd.
• Plaats de kachel en sluit deze aan zoals beschreven in de installatievoorschriften.
• Plaats beide benen (zuilen) symmetrisch op de juiste onderlinge afstand. Afwijkingen zijn later niet meer te wijzigen.
• Bepaal de openingen tussen de schouw en de achterwand. Vul de openingen tussen de pilaren met metselwerk en/of met onbrandbaar materiaal zoals Promatec. Monteer de benen tegen de achterwand. Bouw de schouw verder op.
• Bepaal de lengte van de passtukken en zaag deze op de gewenste lengte.
• De losse delen kunnen met zuurvrije siliconenkit of met tweecomponenten marmerlijm worden verlijmd. Siliconenkit droogt langzamer, wat meer tijd geeft om de diverse delen op de juiste plaats te zetten. Daarnaast kan een schouw die is gemonteerd met siliconenkit altijd met behulp van bijvoorbeeld een nylon draad worden gedemonteerd. Zowel bij siliconenkit als bij marmerlijm kan worden volstaan met kleine hoeveelheden om toch een hoge stabiliteit te garanderen.
• Naden en kieren kunnen worden afgevoegd. Voor een schouw van harde steen kan een voegmiddel voor keramische tegels worden gebruikt. Voor een schouw van kalksteen kan met wat boorsel/slijpsel uit een passtuk in een verhouding van 1:5 met wat kalk een voegmiddel worden gemaakt.
• Overtuig u er in het geval van een gaskachel van dat alle gasaansluitingen gasdicht zijn en test het toestel grondig op een goede werking. Voltooi de ombouw.

1.5 Reiniging en onderhoud

• Reinigen van het marmer of natuursteen van de schouw kan met behulp van een droge, stofvrije en schone doek of met behulp van een stofzuiger.
• Let op! Bij het reinigen met vloeistoffen kan de steen verkleuren. Dit geldt ook voor vazen en bloempotten die op de schouw staan.
• Raadpleeg uw schouwleverancier over de mogelijkheden indien u toch een vloeibaar reinigingsmiddel wilt gebruiken.
