GEBRUIKSAANWIJZING Dokkum FABER

1 Topplaat 2 Bovenbalk 3 Rechter been 4 Linker been 5 Vloerplaat 6 Passtuk

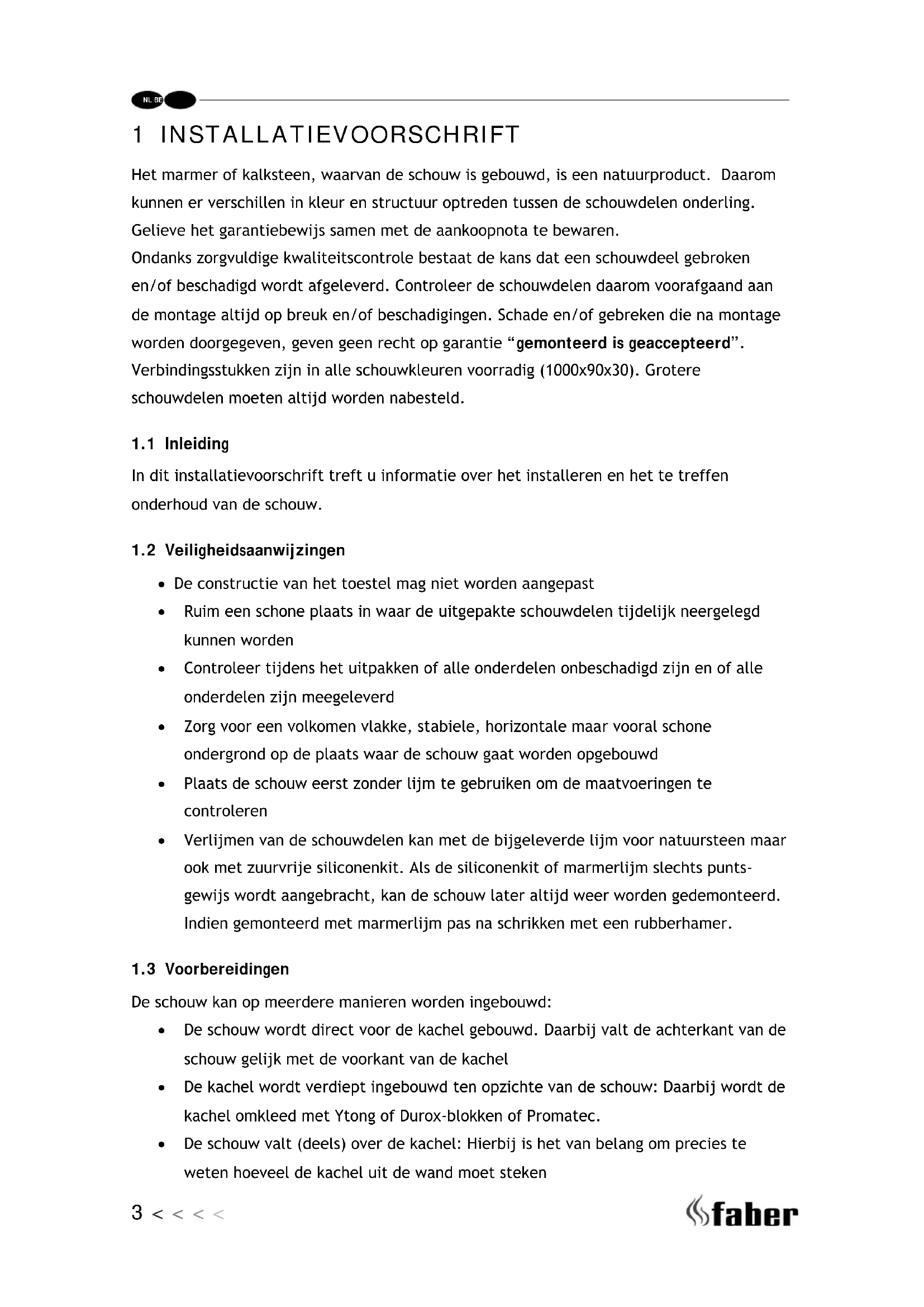

In dit installatievoorschrift treft u informatie over het installeren en het te treffen onderhoud van de schouw.

1.2 Veiligheidsaanwijzingen

• De constructie van het toestel mag niet worden aangepast

• Ruim een schone plaats in waar de uitgepakte schouwdelen tijdelijk neergelegd kunnen worden

• Controleer tijdens het uitpakken of alle onderdelen onbeschadigd zijn en of alle onderdelen zijn meegeleverd

• Zorg voor een volkomen vlakke, stabiele, horizontale maar vooral schone ondergrond op de plaats waar de schouw gaat worden opgebouwd

• Plaats de schouw eerst zonder lijm te gebruiken om de maatvoeringen te controleren

• Verlijmen van de schouwdelen kan met de bijgeleverde lijm voor natuursteen maar ook met zuurvrije siliconenkit. Als de siliconenkit of marmerlijm slechts punts- gewijs wordt aangebracht, kan de schouw later altijd weer worden gedemonteerd. Indien gemonteerd met marmerlijm pas na schrikken met een rubberhamer.

De schouw kan op meerdere manieren worden ingebouwd:

• De schouw wordt direct voor de kachel gebouwd. Daarbij valt de achterkant van de schouw gelijk met de voorkant van de kachel

• De kachel wordt verdiept ingebouwd ten opzichte van de schouw: Daarbij wordt de kachel omkleed met Ytong of Durox-blokken of Promatec.

• De schouw valt (deels) over de kachel: Hierbij is het van belang om precies te weten hoeveel de kachel uit de wand moet steken> > > > 4 NL BE Voor deze drie verschillende opstelmogelijkheden zijn verschillende passtukken nodig. Deze passtukken kunnen kleine afwijkingen compenseren. Bij sommige modellen worden meerdere passtukken bijgeleverd. De passtukken moeten dan soms zelf op de juiste lengte worden gezaagd. Bij de bestelling gaan wij er vanuit dat de schouw altijd wordt opgesteld op de wijze zoals in afbeelding staat aangegeven. De staat van de ondergrond bepaalt in grote mate het eindresultaat: daarom moet de ondergrond altijd volkomen vlak, horizontaal, schoon en vooral stabiel zijn. Vaak kan worden volstaan met een laag vilt onder de onderplaat van de schouw. Neem de schouwdelen voorzichtig uit de houten verpakking. Controleer alle schouwdelen tijdens het uitnemen grondig op breuk (niet te verwarren met glasaders) en controleer op beschadigingen. Meet de schouw delen na aan de hand van de betreffende tekening in de bijlagen. Egaliseer de bodem indien deze voldoende vlak is met egaliseermiddel (bijvoorbeeld Fix & finish). Bij een schouw van kalksteen wordt aangeraden de hele schouw voorafgaand aan het inbouwen te behandelen met impregneermiddel om vlekken te voorkomen. Maak alleen gebruik van witte cement en in ieder geval nooit van grijze cement omdat deze vlekken in de natuursteen achter kan laten.

1.3.1 Let op bij een parketvloer:

Zaag de vloer uit volgens de afmetingen van de bodemplaat minus 2 centimeter zodat de bodemplaat een kleine overlap heeft met de parketvloer. Wanneer het parket nog moet worden gelegd, moet de hoogte van de vloerplaat van de schouw zo worden aangepast dat het parket er naderhand circa 2 centimeter ondergeschoven kan worden. Aangeraden wordt het opbouwen te oefenen door de schouw eerst “droog”dat wil zeggen zonder lijm of kit op te stellen. Voor eventuele problemen die optreden kunnen dan nog oplossingen worden bedacht. Eventuele hoogteverschillen kunnen met kunststof wiggen worden opgevuld. Als laatste wordt aangeraden om (indien nodig) het stukwerk pas aan te brengen nadat de schouw al is opgesteld.5 < < < < NL BE

1.4 Opbouw van de schouw

• Bepaal het midden van de schouw en teken deze af op de achterwand waartegen de schouw wordt gemonteerd

• Bepaal de afstand tussen de schouw en de achterwand

• Wanneer de achterwand niet loodrecht is, kan deze later worden geëgaliseerd

• Leg de onderplaat volledig waterpas voordat de overige schouwdelen worden gemonteerd

• Plaats de kachel en sluit deze aan zoals beschreven in de installatievoorschriften

• Plaats beide benen (zuilen) symmetrisch op de juiste onderlinge afstand. Afwijkingen zijn later niet meer te wijzigen

• Bepaal de openingen tussen de schouw en de achterwand

• Vul de openingen tussen de pilaren met metselwerk en/of met ontbrandbaar materiaal zoals Promatec

• Monteer de benen tegen de achterwand

• Bouw de schouw verder op

• Bepaal de lengte van de passtukken en zaag deze op de gewenste lengte

• De losse delen kunnen met zuurvrije Siliconenkit of met tweecomponenten Marmerlijm worden verlijmd. Siliconenkit droogt langzamer wat meer tijd geeft om de diverse delen op de juiste plaats te zetten. Daarnaast kan een schouw die is gemonteerd met siliconenkit altijd met behulp van bijvoorbeeld een nylondraad weer worden gedemonteerd. Zowel bij siliconenkit als bij marmerlijm kan worden volstaan met kleine hoeveelheden om toch een hoge stabiliteit te garanderen

• Naden en kieren kunnen worden afgevoegd. Voor een schouw van harde steen kan een voegmiddel voor keramische tegels worden gebruikt. Voor een schouw van kalksteen kan met wat boorsel/slijpsel uit een passstuk in een verhouding van 1:5 met wat kalk zelf een voegmiddel worden gemaakt

• Overtuig u er in het geval van een gaskachel van dat alle gasaansluitingen gasdicht zijn en test het toestel grondig op een goede werking

1.5 Reiniging en onderhoud

• Reinigen van het marmer of natuursteen van de schouw kan met behulp van een droge, stofvrije en schone doek of met behulp van een stofzuiger.

• Let op! Bij het reinigen met vloeistoffen kan de steen verkleuren. Dit geldt ook voor vazen en bloempotten die op de schouw staan.
