GEBRUIKSAANWIJZING RH33 NESTOR MARTIN

GEBRUIKSAANWIJZING MODE D'EMPLOI

Uw verwarmingstoestel werd met de grootste zorg gebouwd om u voldoening te schenken en de beste diensten te bewijzen. U hebt gekozen voor een van de beste toestellen op de markt. Uw volledige tevredenheid zal nochtans afhangen van de naleving van de volgende aanbevelingen:

• Deze moet conform zijn met de geldende regels.

• Het toestel moet minstens op 40 cm van brandbare materialen geplaatst worden, Eventueel een bescherming voor de muur voorzien, Indien de bevloering geen plaveien zijn (d.w.z. tapijt - parket enz...) dient men een vloerbescherming te voorzien welke op het toestel uitsteekt, (20 cm beide kant en 50 cm aan de voorkant.)

• Er op letten dat de schoorsteenkanaal vrij is van roet, vuil en zo recht mogelijk is.

• De kanaal van de schoorsteen moet dicht zijn en de wanden zo weinig mogelijk oneffenheden vertonen. De aansluiting van het toestel aan de schoorsteen moet ook dicht zijn en bestaan uit onbrandbaar en indien mogelijk roestvast materiaal (geëmailleerde of gealuminiseerde plaat, inox...)

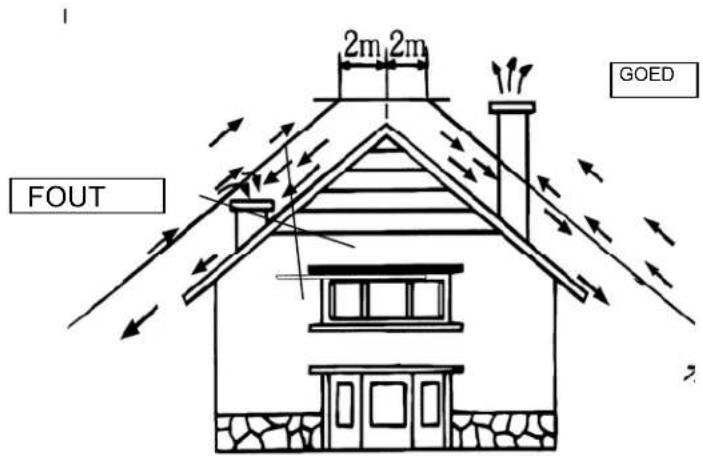

• De schoorsteen zal voldoende hoog zijn en vrij om alle terugslag te vermijden. Ze moet door isolerende materialen beschermd worden om alle gevaar van roetzwart worden, in de bovenkant van de leiding, te vermijden. Ze moet eventueel uitgeruit zijn met regenkap om alle regenval in de mantel te voorkomen.

Opmerking : De eerste keer dat u de kachel aansteekt, ontstaat er altijd een brandlucht die na enkele uren volledig verdwenen moet zijn. Na deze eerste ontsteking kan het nodig zijn om de ruit met een zachte vod en een standaardproduct voor het reinigen van ruiten schoon te maken. GOED FOUTS33##3700A

Installatie van de keerplaat (S33 & H33): Uw toestel is uitgerust met een keerplaat in keramische vezels (zie afb. 1). Dit onderdeel is kwetsbaar en daarom afzonderlijk verpakt om beschadiging tijdens het vervoer te voorkomen. De keerplaat moet geïnstalleerd worden vóór de eerste ontsteking van het toestel. Ga voor de installatie als volgt te werk :

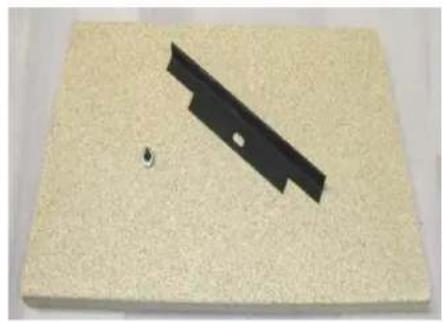

afb.1. Keerplaat + hoekijzer + schroef afb.2. Plaats de keerplaat in de verbrandingskamer. Leg ze rechts op de daartoe bestemde gietijzeren rand.

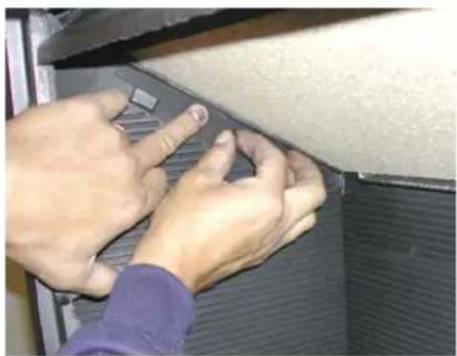

afb. 3. Plaats links in de verbrandingskamer afb. 4. Schroef het hoekijzer stevig vast het hoekijzer onder de keerplaat. onder de keerplaat.S33##3700A

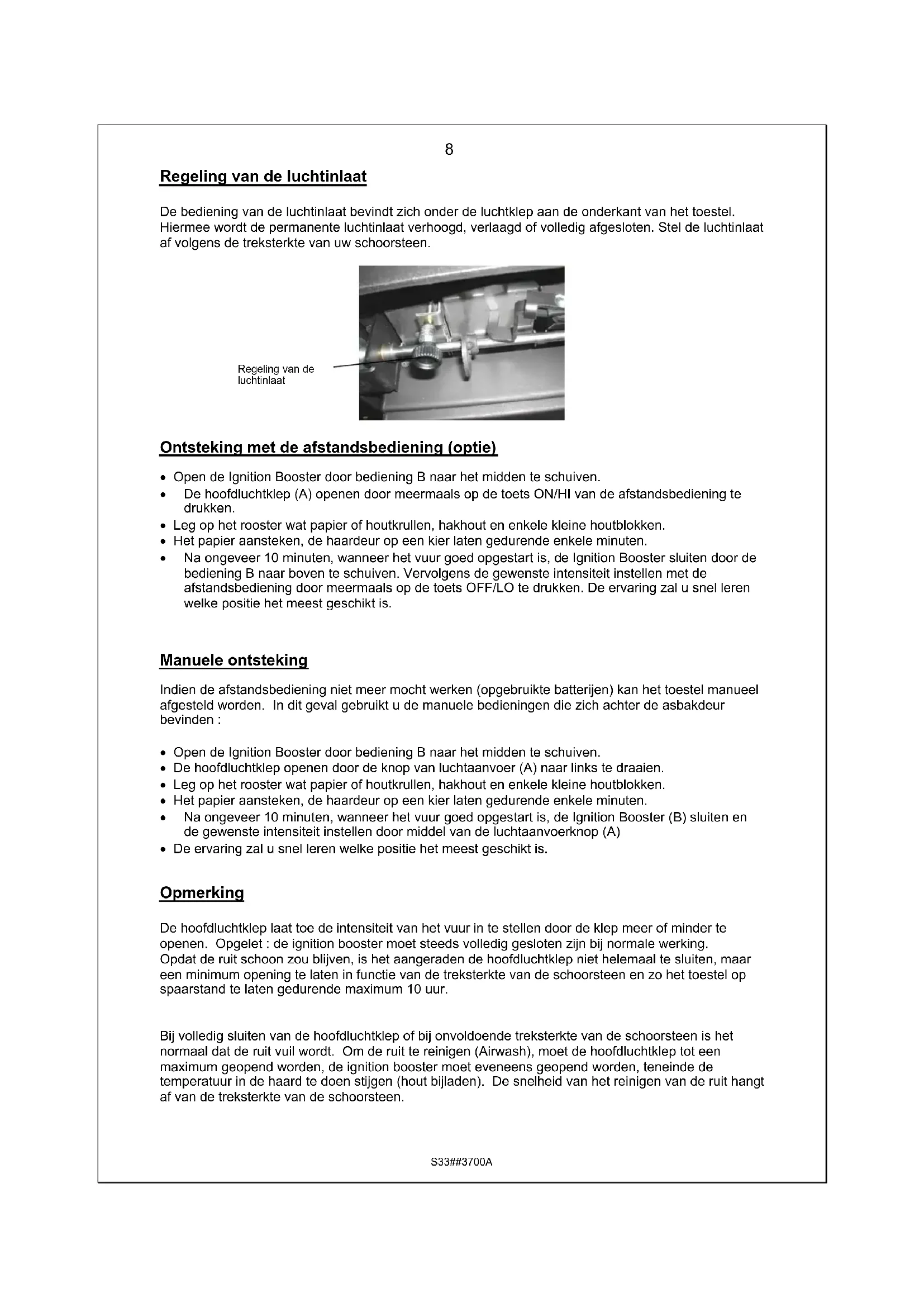

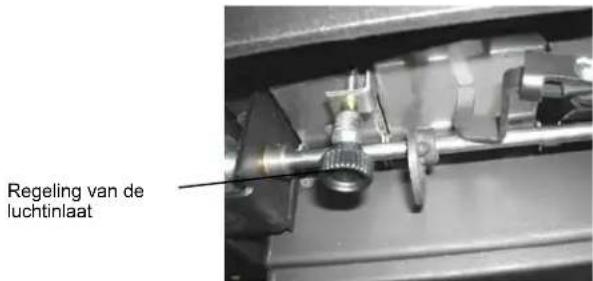

Regeling van de luchtinlaat

De bediening van de luchtinlaat bevindt zich onder de luchtklep aan de onderkant van het toestel. Hiermee wordt de permanente luchtinlaat verhoogd, verlaagd of volledig afgesloten. Stel de luchtinlaat af volgens de treksterkte van uw schoorsteen.

Ontsteking met de afstandsbediening (optie)

• Open de Ignition Booster door bediening B naar het midden te schuiven.

• De hoofdluchtklep (A) openen door meermaals op de toets ON/HI van de afstandsbediening te drukken.

• Leg op het rooster wat papier of houtkrullen, hakhout en enkele kleine houtblokken.

• Het papier aansteken, de haardeur op een kier laten gedurende enkele minuten.

• Na ongeveer 10 minuten, wanneer het vuur goed opgestart is, de Ignition Booster sluiten door de bediening B naar boven te schuiven. Vervolgens de gewenste intensiteit instellen met de afstandsbediening door meermaals op de toets OFF/LO te drukken. De ervaring zal u snel leren welke positie het meest geschikt is.

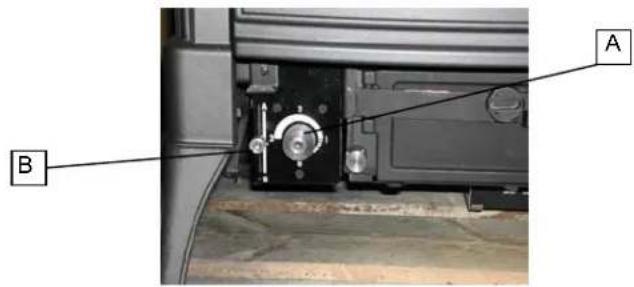

Manuele ontsteking Indien de afstandsbediening niet meer mocht werken (opgebruikte batterijen) kan het toestel manueel afgesteld worden. In dit geval gebruikt u de manuele bedieningen die zich achter de asbakdeur bevinden :

• Open de Ignition Booster door bediening B naar het midden te schuiven.

• De hoofdluchtklep openen door de knop van luchtaanvoer (A) naar links te draaien.

• Leg op het rooster wat papier of houtkrullen, hakhout en enkele kleine houtblokken.

• Het papier aansteken, de haardeur op een kier laten gedurende enkele minuten.

• Na ongeveer 10 minuten, wanneer het vuur goed opgestart is, de Ignition Booster (B) sluiten en de gewenste intensiteit instellen door middel van de luchtaanvoerknop (A)

• De ervaring zal u snel leren welke positie het meest geschikt is.

Opmerking De hoofdluchtklep laat toe de intensiteit van het vuur in te stellen door de klep meer of minder te openen. Opgelet : de ignition booster moet steeds volledig gesloten zijn bij normale werking. Opdat de ruit schoon zou blijven, is het aangeraden de hoofdluchtklep niet helemaal te sluiten, maar een minimum opening te laten in functie van de treksterkte van de schoorsteen en zo het toestel op spaarstand te laten gedurende maximum 10 uur.

Bij volledig sluiten van de hoofdluchtklep of bij onvoldoende treksterkte van de schoorsteen is het normaal dat de ruit vuil wordt. Om de ruit te reinigen (Airwash), moet de hoofdluchtklep tot een maximum geopend worden, de ignition booster moet eveneens geopend worden, teneinde de temperatuur in de haard te doen stijgen (hout bijladen). De snelheid van het reinigen van de ruit hangt af van de treksterkte van de schoorsteen. Regeling van de luchtinlaatS33##3700A

Bijladen van de haard Om rookhinder in de woning te vermijden en voor een snelle opwakkering, volgende instructies volgen:

• Enkel bijladen wanneer er nog enkel gloeiende kolen liggen,

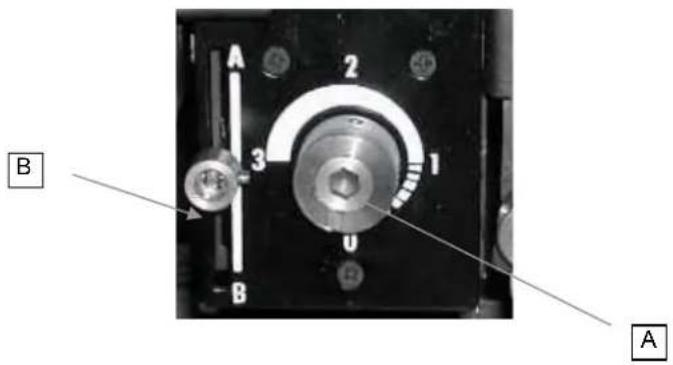

• eerst de schuifklep (B) op “ingnition booster”-stand verschuiven d.w.z. in het midden;

• vervolgens de intensiteitsknop (A) naar maximum verdraaien,

• tenslotte de haarddeur met finesse openen tot op een kier. Na een minuut de haarddeur openen en bijladen.

• De haarddeur enkele minuten op een kier laten staan.

• Zodra het vuur goed brandt, de haardeur sluiten,

• De schuifklep (B) terug naar boven verplaatsen (positie A)

• de gewenste intensiteit instellen door de intensiteitsknop te verdraaien (of door middel van de afstandsbediening door enkele malen per impuls op de OFF/LO toets te drukken).

Verwijderen van de asse

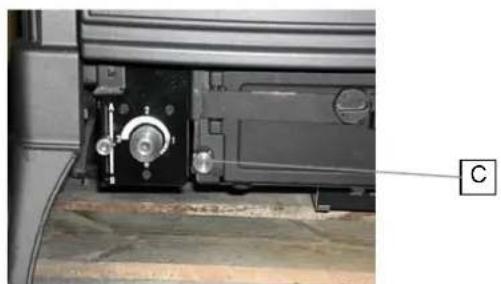

Om de assen uit de haard te verwijderen, de stang (C) van het rooster van voren naar achter schudden door middel van de haak. De assen regelmatig ledigen om een overvolle asbak te voorkomen.

Opmerking : de hoofdluchtklep (B) moet altijd dicht zijn (onderaan).

• Papier, hakhout en wat kolen op het rooster leggen.

• De hoofdluchtklep (B) sluiten, de ignition booster openen.

• Het papier aansteken en het hout vuur laten vatten.

• Na ongeveer 10 minuten, wanneer het vuur goed brandt : de haarddeur openen, de haard vullen met kolen en een helling vormen boven het rooster.

• De haarddeur sluiten.

• De intensiteit van de haard instellen enkel door middel van de ignition booster (A).

BRANDHOUT Hout : blokken tot 45 cm (399 92) Bruinkoolbriketten – Geperste blokken (binnenbreedte van de haard : 60 cm) – Magere steenkool met een minimumkaliber van 20x30 – Eierbriketten van minimum 20 g en steenkoolbriketten. Gebruik enkel droog hout, wat betekent dat het na meer dan 18 maand beschut gedroogd te hebben, nog 20% vocht bevat. Het hout moet zuiver en vast zijn, gezond en vrijwel reukloos. Droog hout ontsteekt en brandt beter. Het levert minder asse op en die asse is bovendien minder smeltbaar, wat de vorming van slakken voorkomt. Droog hout heeft het hoogste rendement. In bosrijke gebieden en op het platteland is hout vaak de goedkoopste brandstof. Een kilogram hout kan evenveel warmte opleveren als 450 g kolen, 520 g cokes, 340 g stookolie, 320 g butaangas, 0,420 l lampolie. Welk is het beste brandhout? Sommige houtsoorten vatten gemakkelijker vuur dan andere. Haagbeuk, beuk en eik bieden het meeste weerstand tegen vuur. Esp, berk en linde branden gemakkelijk, maar minder lang. Ten slotte zijn er nog de zachte loofbomen en de naaldbomen. De diameter van de houtblokken beïnvloedt de verbranding. Deze klassering wordt alleen ter indicatie gegeven. Immers, het beste brandhout is steeds per definitie het droogste hout.. Wat zijn de nadelen van vochtig hout? Vochtig hout heeft een lager verwarmingsvermogen, waardoor de verbrandingstemperatuur lager ligt en bijgevolg ook het rendement. Vochtig hout vat moeilijk vuur, brandt slecht en produceert veel rook. Bovenal bevordert het gebruik van vochtig hout de vorming van afzettingen in de rookkanalen (teer en bister).

Wat zijn teer en bister ? Dit zijn ziekten die de schoorsteenkanalen kunnen aantasten. Als de rookgassen met een lage temperatuur in de schoorsteen terechtkomen, condenseert een deel van de waterdamp die zij met zich meevoeren. De zwaarste bestanddelen worden afgezet in het kanaal. Dit is TEER. Het mengsel oxideert met de lucht en vormt roetbruine vlekken. Dit is BISTER. Om deze ongemakken te voorkomen moet aan vier voorwaarden worden voldaan: steeds droog hout gebruiken, alleen een toestel gebruiken dat geschikt is voor hout, het toestel aansluiten op een schoorsteen met dikke wanden en een regelmatige doorsnede (het systeem met een koker van 20 x 20 cm wordt veel toegepast) en de aansluitingsbuizen zo kort mogelijk houden. Hoelang moet hout drogen ? Hout dat op gebruikslengte wordt gezaagd en onmiddellijk onder een verlucht afdak wordt opgestapeld, droogt sneller dan hout dat men in stères laat liggen. Kwartieren drogen sneller dan rondhout. Hout dat te klein is om te worden gekloofd, moet worden geschild door een stuk van de schors te verwijderen. Rondhout dat meer dan een jaar aan de lucht wordt blootgesteld, kan aangetast worden (rotting). Brandhout moet ten minste 18 maanden tot 2 jaar drogen. Deze droogtijd kan worden ingekort (12 tot 15 maanden) door het hout op gebruikslengte te zagen en onmiddellijk onder een verlucht afdak te stapelen.S33##3700A

ONDERHOUD Het reinigen van de ruit in ceramglas gebeurt koud, door middel van reinigingsproducten uit de handel of met azijnwater. Aan het einde van elk verwarmingsseizoen, of vaker indien het gebruik of de brandstof het vergen, het toestel, de buis en de schoorsteen zorgvuldig reinigen.

Alle asse uit het toestel verwijderen, de haarddeur en de luchtklep sluiten. Indien het lokaal vochtig is, eventueel, opslorpende zouten binnen in het toestel plaatsen of eventueel van de schoorsteen loskoppelen. Desgevallend met neutrale vaseline insmeren.

GEBREKKIGE WERKING Een gebrekkige werking is in vele gevallen te wijten aan een onvoldoende treksterkte van de schoorsteen. Kijk de volgende punten na :

• De doorsnede van de schoorsteen moet voldoende zijn (3 tot 4 dm2) de doorlaat mag niet verstopt zijn door puin, roet enz.

• De buis steekt te diep in de schoorsteen.

• De aansluiting van het toestel aan de schoorsteen is niet dicht of er zijn verschillende toestellen op dezelfde schoorsteen aangesloten of de schacht van de schoorsteen is niet meer waterdicht, (barsten, reinigingskleppen).

• De schoorsteen is te laag ten opzichte van hindernissen in de omgeving, hetgeen een reden kan zijn van zwakke trek en terugslag.

• Opmerking: Voor een normale werking moet de gemeten onderdruk op de buis ten minste 1,5 mm van de waterkolom bedragen. TOEBEHOREN Pook Haak met vork om de asbak te verwijderen, Haak om de luchttoevoer te regelen. Haak om te ontassen

De barstjes die zich op een emailvlak kunnen voordoen, haarscheurtjes genoemd, kunnen in geen geval beschouwd worden als een fabricagefout. Deze barstjes zijn het gevolg van een verschil van het uitzettingscoëfficiënt tussen gietijzer of plaatstaal en email. Ze hebben overigens geen negatief effect op de hechting van het email.S33##3700A

• Laat uw toestel door een deskundig vakman plaatsen.

• In geval van problemen, zich onmiddellijk tot hem wenden.

• Vraag hem u de originele onderdelen NESTOR MARTIN te bezorgen, opgelet voor namaak. Om een onderdeel te bestellen, wendt u zich tot uw installateur-verdeler om het bestelnummer van het onderdeel te kennen. Zeg hem om welk onderdeel het gaat en hij zal het nodige doen om het bij NESTOR MARTIN te bestellen.

• Het verdient aanbeveling het vermogen van toestellen niet te overschatten in verhouding tot het te verwarmen volume.

• Laat uw toestel nooit werken met de asbakdeur open. Dit kan het toestel en het email ernstig beschadigen.S33##3700A

GARANTIE NESTOR MARTIN garandeert de eigenaars van dit toestel tijdens de hierna vermelde garantieperiode dat het toestel vrij van materiaal- en fabricagefouten is. Deze garantie is onderworpen aan de hierna toegelichte voorwaarden. De onderstaande garantiekaart moet ons binnen 15 dagen na installatie van het toestel teruggestuurd worden. Deze garantie is beperkt tot het vervangen van de onderdelen en dekt het arbeidsloon niet. Alle kosten betreffende het arbeidsloon voor het vervangen van de onderdelen zijn voor uw rekening. 1 JAAR 5 JAAR HANDGREPEN

Zijn uitgesloten van de garantie :

• Roest als gevolg van condensatie wordt niet door de garantie gedekt.

• Dilatatie- of retractiegeluiden bij het ontsteken of doven worden niet gedekt.

• Emailsplinters of beschadiging van het emailoppervlak meer dan 7 dagen na de installatie worden door geen enkele garantie gedekt. Controleer uw toestel alvorens het te aanvaarden om elke fout in het email op te sporen.

• De garantie geldt niet voor de ruit, noch voor onderdelen die in contact komen met het vuur (rooster, roosterhouder, beschermstukken, keerplaat), evenals de schade veroorzaakt aan de afstandsbediening door ze te laten vallen. Alle werkzaamheden betreffende het onderhoud en/of het vervangen van de onderdelen moeten voor u door een onderhoudsbedrijf of een vakman worden uitgevoerd die door de NESTOR MARTIN dealers werd erkend. Wanneer u voor een defect onderdeel de garantie wilt inroepen, laat u het onderdeel vervangen en stuurt u het defecte onderdeel naar de NESTOR MARTIN dealer voor controle. Wanneer het defect door de garantie wordt gedekt, wordt het reserveonderdeel niet aangerekend. De transportkosten voor het reserveonderdeel en het terugsturen van het defecte onderdeel zijn voor uw rekening. De vervanging of de reparatie onder garantie wordt gedekt volgens de voorwaarden en gedurende de nog resterende periode van de oorspronkelijke garantie. De garantie dekt onder geen enkel beding defecten of werkingsstoringen die het gevolg zijn van een ongeluk, oneigenlijk gebruik, verkeerd gebruik, aanbrengen van wijzigingen, foutieve installatie of verkeerd onderhoud of ondeskundige reparatie. De verplaatsingskosten van een NESTOR MARTIN-agent die naar de gebruiker komt, worden niet door de waarborg gedekt. Een in een winkel gekocht en meegenomen toestel geniet geen fabriekswaarborg. Interventies onder garantie kunnen enkel gebeuren door een door NESTOR MARTIN erkend vakman. In tegengesteld geval zullen de kosten aangerekend worden.
