Soort product	Passieve luidspreker
Merk	Skytec
Model	SP1200
Materiaal behuizing	Copolymeer polypropyleen
Luidspreker	Compressietweeter 35 mm titanium
Beschermrooster	Zwaar geperforeerd rooster
Handvatten	Ergonomisch voor transport
Bevestigingen	Bevestigingspunten voor wand- of plafondmontage
Voetstuk	Voor installatie op geluidsinstallatie
Connectoren	4-polige luidsprekerstekkers (invoer en parallelle uitgang)
Aanbevolen gebruik	Binnen, met voorzorgsmaatregelen voor buiten
Aanbevolen maximale geluidsdruk	85 dB om het gehoor te beschermen
Maximale stapelbaarheid	Tot 60 kg
Ophanging	Mogelijk door gekwalificeerde installateur
Reiniging	Droge doek, vermijd vloeistoffen en vochtigheid
Reparaties	Alleen door gekwalificeerde technicus

Veelgestelde vragen - SP1200 Skytec

Wat te doen bij afwezigheid van signaal?

Controleer de aansluitingen van de kabels, vervang defecte kabels, draai de schroeven van de banaanstekkers en 4-polige luidsprekerstekkers vast. Zorg ervoor dat de versterker een signaal ontvangt (signaallampje).

Hoe sluit ik meerdere luidsprekers parallel aan?

Gebruik de uitgangsconnectoren (loop) aan de achterkant. De totale impedantie wordt berekend door de impedantie van één luidspreker te delen door het aantal aangesloten luidsprekers. Bijvoorbeeld, twee luidsprekers van 8 Ω parallel geven 4 Ω.

Waarom zijn de lage frequenties zwak?

Een omkering van de polariteit tussen twee luidsprekers kan de bas opheffen. Controleer of alle luidsprekers op dezelfde manier zijn aangesloten met identieke kabels.

Kan ik de luidspreker buitenshuis gebruiken?

Ja, maar neem maatregelen om vocht te voorkomen. De luidspreker is ontworpen voor binnengebruik; blootstelling aan vocht verkort de levensduur.

Hoe voorkom ik schade aan de luidsprekers?

Overbelast de versterker niet (vermijd clipping). Gebruik een kwaliteitsversterker en controleer of er geen gelijkspanning wordt geleverd. Houd u aan het nominale vermogen.

Wat te doen bij gezoem of constant geluid?

Controleer de aarding van het hele systeem. Zorg ervoor dat de kabels afgeschermd zijn. Het geluid kan afkomstig zijn van de versterker, mengtafel of bron.

Kan ik de luidspreker zelf repareren?

Nee, reparaties moeten worden uitgevoerd door een gekwalificeerde technicus. De luidspreker bevat geen door de gebruiker vervangbare onderdelen. Ongeautoriseerde reparatie maakt de garantie ongeldig.

Hoe reinig ik de luidspreker?

Gebruik een droge doek. Giet nooit vloeistof op de luidspreker en bescherm deze tegen vocht. Vermijd oplosmiddelen.

Welk type kabel moet ik gebruiken?

Gebruik kabels speciaal ontworpen voor luidsprekers. Een te dunne kabel vermindert het vermogen; een kabel van slechte kwaliteit verzwakt de lage frequenties. Raadpleeg de tabel in de handleiding voor de juiste kabeldoorsnede.

Hoe installeer ik de luidspreker hangend?

De ophanging moet worden uitgevoerd door een specialist die bekend is met de technieken en voorschriften. Gebruik goedgekeurde bevestigingsmiddelen die geschikt zijn voor het gewicht. Tijdens de installatie mag niemand zich onder het montagegebied bevinden.

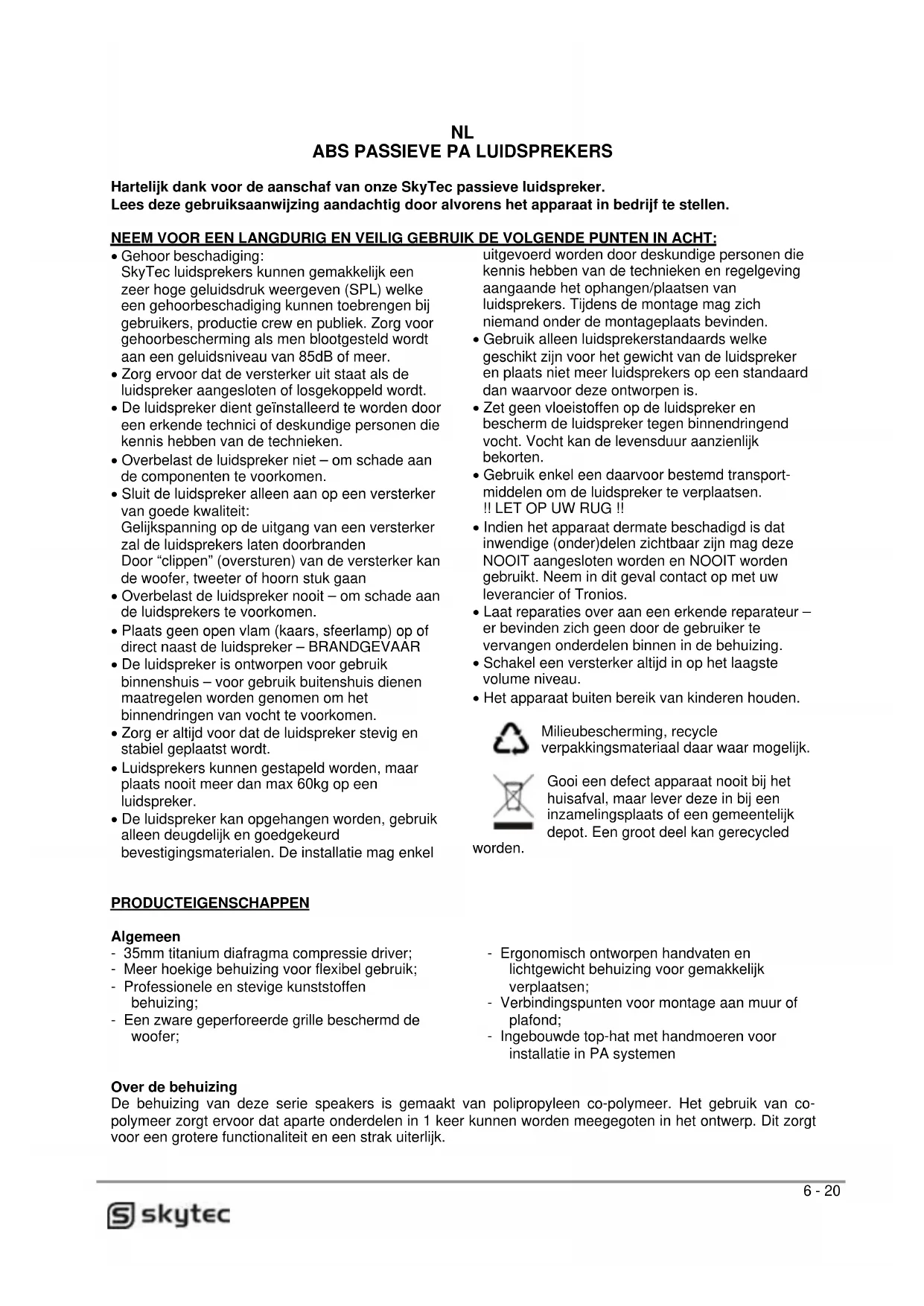

GEBRUIKSAANWIJZING SP1200 Skytec

Hartelijk dank voor de aanschaf van onze SkyTec passieve luidspreker. Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoorschade:
• Gehoorschade: SkyTec luidsprekers kunnen gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorschade kan toebrengen aan gebruikers, productiecrew en publiek. Zorg voor gehoorbescherming als men wordt blootgesteld aan een geluidsniveau van 85 dB of meer. Zorg ervoor dat de versterker uit staat als de luidspreker wordt aangesloten of losgekoppeld.
• De luidspreker dient geïnstalleerd te worden door erkende technici of deskundige personen die kennis hebben van de technieken. Overbelast de luidspreker niet - om schade aan de componenten te voorkomen.
• Sluit de luidspreker alleen aan op een versterker van goede kwaliteit: Gelijkspanning op de uitgang van een versterker zal de luidsprekers laten doorbranden. Door "clippen" (oversturen) van de versterker kan de woofer, tweeter of hoorn stuk gaan. Overbelast de luidspreker nooit - om schade aan de luidsprekers te voorkomen.
• Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de luidspreker - BRANDGEVAAR
• De luidspreker is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen te worden genomen om het binnendringen van vocht te voorkomen. Zorg er altijd voor dat de luidspreker stevig en stabiel geplaatst wordt.
• Luidsprekers kunnen gestapeld worden, maar plaats nooit meer dan max 60 kg op een luidspreker.
• De luidspreker kan opgehangen worden, gebruik alleen deugdelijk en goedgekeurd bevestigingsmateriaal. De installatie mag enkel

uitgevoerd worden door deskundige personen die kennis hebben van de technieken en regelgeving aangaande het ophangen/plaatsen van luidsprekers. Tijdens de montage mag zich niemand onder de montageplaats bevinden.

• Gebruik alleen luidsprekerstandaards welke geschikt zijn voor het gewicht van de luidspreker en plaats nooit luidsprekers op een standaard dan waarvoor deze ontworpen is.
• Zet geen vloeistoffen op de luidspreker en bescherm de luidspreker tegen binnendringend vocht. Vocht kan de levensduur aanzienlijk bekorten.
• Gebruik enkel daarvoor bestemde transportmiddelen om de luidspreker te verplaatsen. ! LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtbaar zijn mag deze NOOIT aangesloten worden en NOOIT worden gebruikt. Neem in dit geval contact op met uw leverancier of Tronios.
• Laat reparaties over aan een erkende reparateur - er bevinden zich geen door de gebruiker te vervangen onderdelen binnen in de behuizing.
• Schakel een versterker altijd in op het laagste volumeniveau.
• Het apparaat buiten bereik van kinderen houden.

Milieubescherming: recycle verpakkingsmateriaal waar mogelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

• 35mm titanium diafragma compressie driver;
• Meer hoekige behuizing voor flexibel gebruik; Professionele en stevige kunststof behuizing;
• Een zware geperforeerde grille beschermt de woofer;
• Ergonomisch ontworpen handvatten en lichtgewicht behuizing voor gemakkelijk verplaatsen;
• Verbindingspunten voor montage aan muur of plafond;
• Ingebouwde top-hat met handmoeren voor installatie in PA-systemen

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polypropyleen co-polymeer. Het gebruik van copolymeer zorgt ervoor dat onderdelen in één keer worden meegegoten in het ontwerp. Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

KABELVERBINDINGEN

Deze serie speakers is uitgevoerd met 4-polige luidsprekerconnectoren. Deze connectoren kunnen door middel van een draaibeweging vastgezet worden. Ook kunnen de speakers parallel aangesloten worden. Voor optimale prestaties raden wij u aan alleen kabels te gebruiken die speciaal voor deze speakers ontworpen zijn. Gebruik geen ander type kabel.

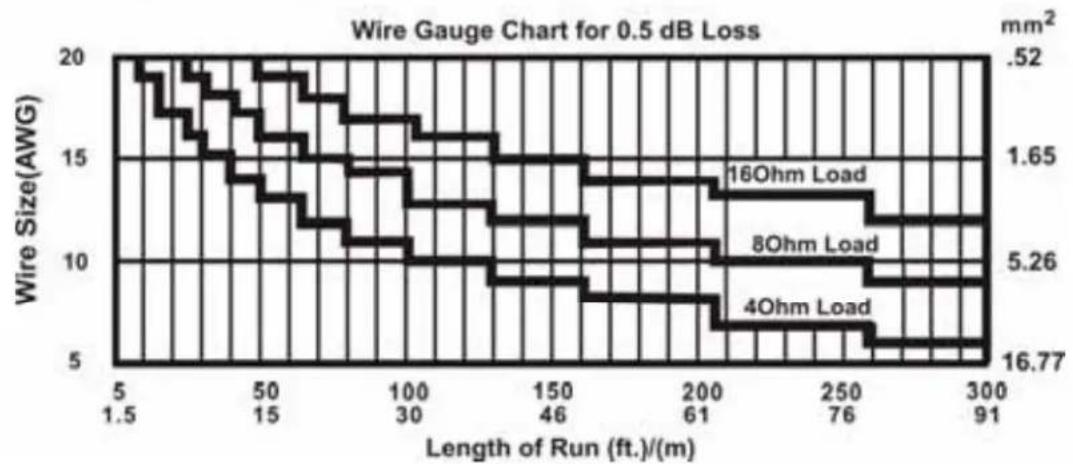

Het is zeer belangrijk de juiste kabel te gebruiken. Een kabel die te dun is zal ervoor zorgen dat het vermogen van uw versterker wegvloeit. Als u een kabel met een te lage dempingsfactor gebruikt, kunnen er lage tonen verloren gaan alvorens de speaker te bereiken. De tabel hieronder geeft aan welk type kabel u nodig heeft tegenover een bepaalde impedantie en kabellengte.

Bij het gebruiken van onderstaande tabel dient u in ogenschouw te houden dat 2 parallel geschakelde 8 Ohm kabels een weerstand van 4 Ohm genereren (zie "speakers in serie schakelen").

Het aansluiten van een groot aantal speakers met uw versterker kan resulteren in schade aan uw versterker. Om de gecombineerde impedantie van meerdere identieke speakers die parallel geschakeld zijn, te berekenen, dient u de onderstaande formule te hanteren:

Kijk in de handleiding van uw versterker om te zien welke impedantie uw versterker aan kan.

INGANGSPANEEL (alleen op de 12" en 15" versies)

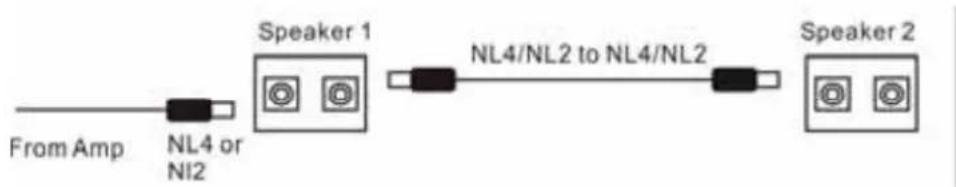

"Loop thru" functie

De twee connecties op het achterpaneel van de speakers zijn parallel geschakeld. Dit betekent dat het signaal dat u inplugt, op de andere connectie als uitgangssignaal gaat gelden. U kunt deze nu verbinden met een andere speaker om de speakers parallel te schakelen.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u dezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geen uitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit nieuwe, werkende kabels aan.

Controleer de soldeerverbindingen.

Draai de schroeven van de banaan- en 4-pins connectoren stevig vast.

Controleer kabels en connectoren op beschadigde behuizing.

Versterker: Wees er zeker van dat het kanaal van uw versterker een signaal ontvangt. De meeste versterkers hebben hiervoor een indicatie-LED. Verbind uw speakers met een werkend versterkerkanaal.

Haperend signaal

Waarschijnlijke reden: Actie

Slechte verbinding

Kapotte speakers kunnen een haperend signaal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Controleer de soldeerverbindingen en draai de schroeven van de banaan- en 4-pins connectoren stevig vast.

Waarschijnlijke reden: Actie

Kapot elektrisch: Elk constant geluid komt van de versterker, mixer, processor of bronapparaat in de apparatuur. Controleer of uw systeem goed geaard is. Controleer op lawaaierige PA-systeemapparatuur of elektrische onderdelen. Controleer of de kabels afgeschermd zijn.

Slechte lage frequentie weergave

Waarschijnlijke reden: Actie

Slechte polariteit: Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zijn, kunnen ze op de lage frequenties elkaar uitschakelen. Controleer uw verbindingen en zorg ervoor dat alle speakers identiek zijn aangesloten met een identieke kabel.

Voer zelf geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het niet in acht nemen van de waarschuwingen in het algemeen en gesteld in deze gebruiksaanwijzing. Tevens aanvaardt SkyTec geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

PASSIEVE GEVORMDE BEHUIZINGEN

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel: [phone]

Fax

0031546589298

Nederland

Productnummer: 170.307 - 170.309 - 170.304 - 170.312 - 170.315
