Producttype	Professionele passieve luidspreker
Merk	Skytec
Model	SPJ1500
Categorie	Geluidssysteem
Luidspreker	Titanium compressiedriver 35 mm
Kastmateriaal	Polypropyleen (gegoten copolymeer)
Configuratie	Multihoekige kast, mogelijkheid voor wand-/plafondmontage of op statief
Gewicht	Ongeveer 20 kg (schatting)
Voeding	Passief, via externe versterker
Impedantie	8 ohm (per luidspreker)
Aansluitingen	4-polige luidsprekeraansluitingen (SpeakON-type)
Hoofdfuncties	Binnen-/buitengeluidsversterking met bescherming, parallelle aansluiting, ophanging aan goedgekeurde steunen
Gebruik	Binnen, buiten met bescherming tegen vocht
Veiligheid	Gehoorbescherming (max 85 dB), clipping vermijden, niet overbelasten, installatie door gekwalificeerde technicus
Onderhoud en reiniging	Reinigen met een droge doek, geen vloeistoffen gebruiken
Reserveonderdelen en repareerbaarheid	Geen onderdelen vervangbaar door gebruiker, reparatie alleen door gekwalificeerde technicus
Garantie	Dekt geen schade door verkeerd gebruik of het niet opvolgen van instructies
Milieubescherming	Recycling van verpakkingen en het apparaat aan het einde van de levensduur

Veelgestelde vragen - SPJ1500 Skytec

Wat is de impedantie van de SPJ1500 luidspreker?

Elke luidspreker heeft een impedantie van 8 ohm. Bij parallelle aansluiting neemt de totale impedantie af (bijvoorbeeld twee 8 ohm luidsprekers geven 4 ohm).

Kan ik de luidspreker buitenshuis gebruiken?

Ja, maar u moet maatregelen nemen om te voorkomen dat vocht in de luidspreker binnendringt. Het is ontworpen voor gebruik binnenshuis; voor buitenshuis is extra bescherming nodig.

Hoe sluit ik meerdere luidsprekers parallel aan?

Gebruik de 4-polige connectoren (SpeakON). Beide connectoren staan parallel: sluit de versterker aan op de ene en een andere luidspreker op de andere. Zorg ervoor dat de totale impedantie de capaciteit van uw versterker niet overschrijdt.

Wat te doen bij afwezigheid van geluidssignaal?

Controleer de snoeren en aansluitingen. Vervang defecte kabels. Zorg ervoor dat de versterker een signaal ontvangt (signaallampje brandt). Test op een ander kanaal.

Hoe bescherm ik mijn gehoor tijdens gebruik?

Overschrijd nooit 85 dB geluidsdruk. Draag indien nodig gehoorbescherming. Vermijd langdurige blootstelling aan hoge geluidsniveaus.

Wat is clipping en waarom is het gevaarlijk?

Clipping treedt op wanneer de versterker overbelast is en een vervormd signaal produceert. Dit kan de woofer, tweeter of hoorn beschadigen. Verlaag het volume om dit te voorkomen.

Kan ik de luidspreker aan het plafond ophangen?

Ja, het heeft bevestigingspunten voor wand- of plafondmontage. De installatie moet worden uitgevoerd door een gekwalificeerde technicus met goedgekeurde en gewichtsgeschikte steunen.

Welk type kabel gebruiken?

Gebruik speciaal voor luidsprekers ontworpen kabels, met een doorsnede die is aangepast aan de lengte en impedantie. Een te dunne kabel vermindert het vermogen en dempt de lage frequenties.

Hoe onderhoud ik de luidspreker?

Reinig het met een droge doek. Plaats geen vloeistoffen erop. Bescherm het tegen vocht. Verstop de roosters niet.

Wat te doen als de luidspreker beschadigd is en interne onderdelen zichtbaar zijn?

Sluit het apparaat niet aan en zet het niet onder spanning. Neem contact op met uw dealer of Tronios. Alle reparaties moeten worden uitgevoerd door een gekwalificeerde technicus.

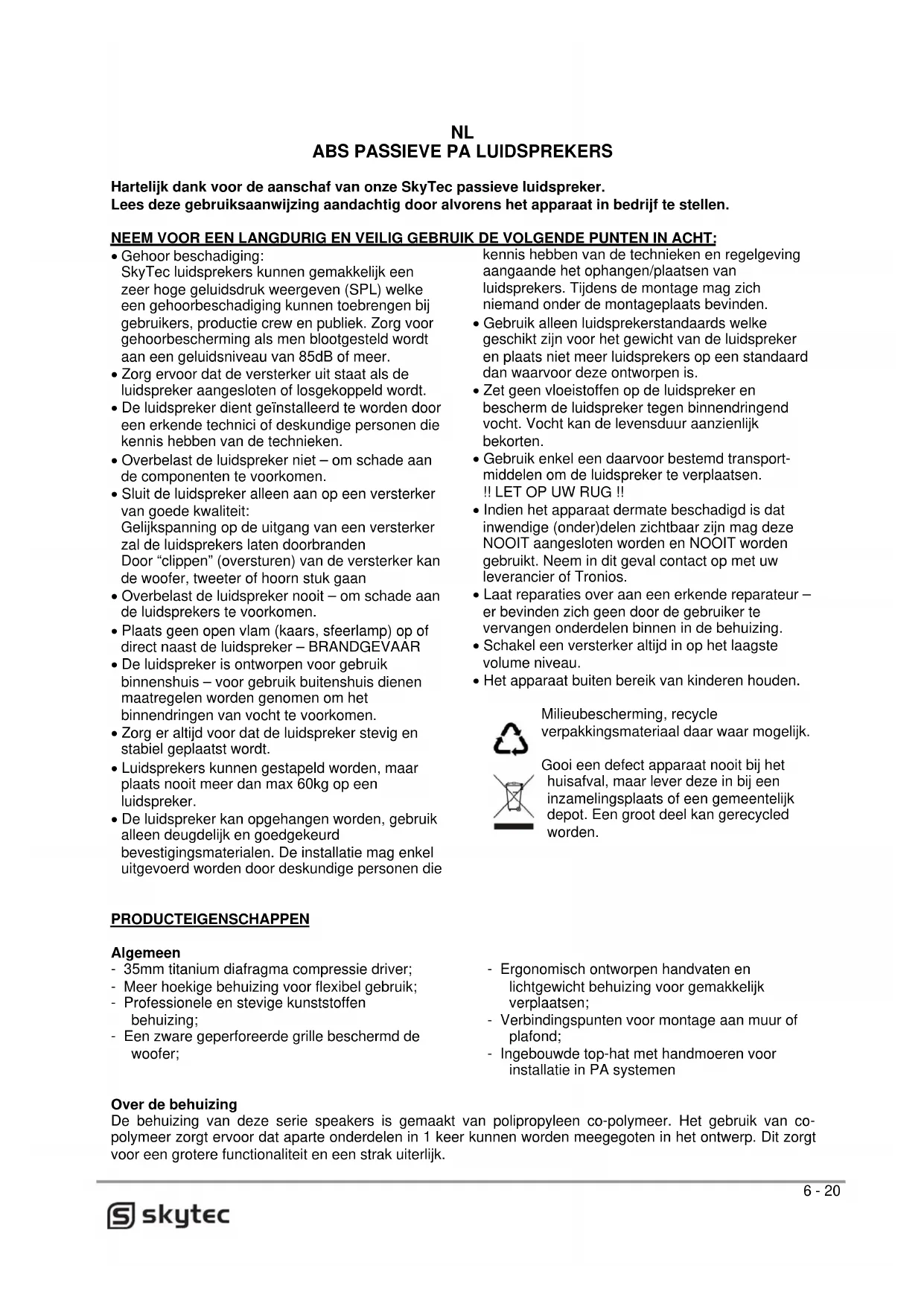

GEBRUIKSAANWIJZING SPJ1500 Skytec

Hartelijk dank voor de aanschaf van onsze SkyTec passieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
• Gehoor beschadiging: SkyTec luidsprekers können gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kennen toebrengen bij gebruikers, productie crew en publiek. Zorg voor gehoorbescherming als men blootgesteld worden aan een geluidsniveau van 85dB ofeer.
  Zorg ervoor dat de versterkeruit staat als deluidsprekker aangesloten of losgekoppeld worden.
• De luidspreker dient geinstalleerd te worden dooreen erkende technici of deskundige personen die kennis hebben van de technieken.
  Overbelast de luidspreker Niet - om schade aan de componenten te voorkomen.
• Sluit de luidspreker alleen aan op een versterker van goede kwaliteit: Gelijkspanning op de uitgang van een versterker za de luidsprekers lately doorbranden Door "clippen" (oversturen) van de versterker kan de woofer, tweeteter of hoorn stuk gaan
  Overbelast de luidspreker nooit - om schade aan de luidsprekers te voorkomen.
• Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de luidspreker - BRANDGEVAAR
• De luidspreker is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
  Zorg er altijd voor dat de luidspreker stevig en stabel geplaatst worden.
• Luidsprekers können gestapeld worden, maar plaatns nooit meer dan max 60kg op een luidspreker.
• De luidspreker kan opgehangen worden, gebruik alleen deugdelijk en goedgekeurd bevestigingsmaterialen. De installmentie mag enkel uitgevoerd worden door deskundige Personen die

• 35mm titanium diafragma compressie driver;
• Meer hoekige behuizing voor flexibel gebruik;
• Professionele en stevige kunststoffe behuizing;
• Een zware geperforeerde grille beschermd de woofer;

kennis hebben van de technieken en regelgeving aangaande het ophangen/plaatsen van luidsprekers. Tijdens de montage mag zich niemand onder de montageplaats bevinden.

• Gebruik alleen luidsprekerstandaards welke geschikt zich voor het gewicht van de luidspreker enplaats Niet meer luidsprekers op een standard dan waarvoordeze ontworpen is.
• Zet geen vloeistoffen op de luidspreker en bescherm de luidspreker gegen binnendringend voucht. Vocht kan de levensduur aanzienlijk bekorten.
• Gebruik enkel een waarvoort bestemd transport-middelen om de luidspreker te verplaatsen.
  !! LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtaar+zijn mag deze NOOIT aangesloten worden en NOOIT worden gebruikt. Neem in dit geval contact op met uw leverancier of Tronios.
• Laat reparations over aan een erkende reparateur - er bevinden zich geen door de gebruiker teervangen onderdelen binnen in de behuizing.
• Schakel een versterker algid in op het laagste volume niveau.
• Het apparatus baiten bereik van kinderen honden.

Milieubescherming, recycle verpakkingsmaterialaal waar waar mogelijk.

Gooi een defect apparatus nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled worden.

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van copolyeer zorgtervoordat aparte onderdelen in 1 keer kuren worden meegegoten in het ontwerp. Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

KABELVERBINDINGER

Deze série Speakers is uitgevoerd met 4-p luidspreker connectoren. Deze connectoren konnen door middel van een draaibeweging vastgezet worden. Ook kuren de speakers parallel aangesloten worden. Voor optimale performance raden wij u aan alleen kabels te gebruiken die special voor deze speakers ontworpen zich. Gebruik geen ander type kabel.

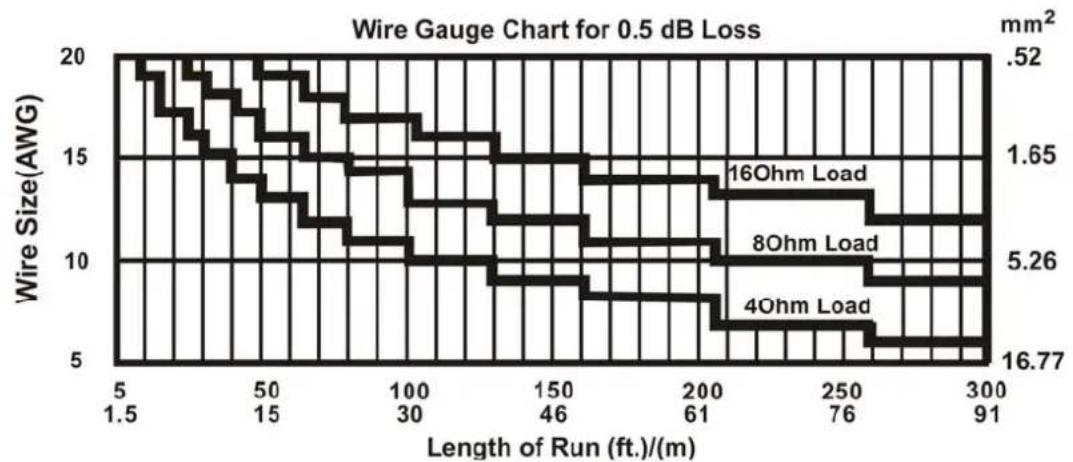

Het is zeer belangrijk de juiste kabel te gebruiken. Een kabel die te dun is za er voor zorgen dat het vermogen van uw versterker wegvloeit. Als u een kabel met een te lage dampingfactor gebruikt, kennen er lage tonen verloren gaan alvorens de speaker te bereiken. De tabel hieronder geeft aan welk type kabel u nodig heeft tegenover een bepaalde impedantie en kabellengte

Bij het gebruiken van onderstaande tabel dient u in oog te honden dat 2 parallel geschakelde 8 Ohm kabels een waarstand van 4 Ohm genereren (zie "speakers in serie schakelen").

Het aansluiten van een groot+aantal speakers met uw versterker kan resulteren in schade aan uw versterker. Om de gecombineerde impedantie van meertere identieke speakers die parallel geschakeld zich, dient u de onderstaande formule te hanteren:

Kijk in de handleiding van uw versterker om te zien welke impedantie uw versterker aan kan.

INGANGSPANEEL (alleen op de 12" en 15" versies)

"Loop thru" functie

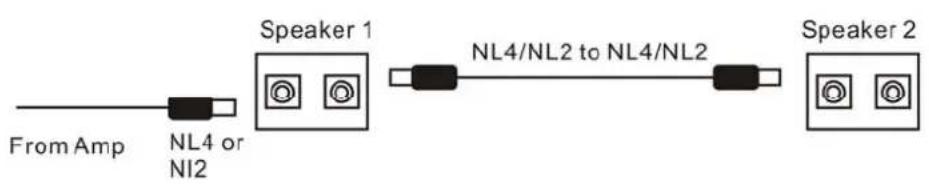

De twee connecties op het achterpaneel van de speakers zijn parallel geschakeld. Dit betekent dat het signaal dat u inplugt, op de andere connectie alsuitgangssignaal gaat gelden. U kunt deze nu verbinden met een andere speaker om de speakers parallel te schakelen.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel=echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werkt. Heeft u bezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geenuitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit

nieuwe,

werkende

kabels

aan

Check

de

soldeerverbindingen

Draai de schroeven van de bananen en 4-p connectoren stevig vast

Check kabels en connectoren op beschadigde behuizing

Versterker Wees er zeker van dat het kanaal van uw versterker een signal ontvangt. De meeste versterkers hebben hiervoor een indicatie LED. Verbind uw speakers met een werkend versterker kanaal.

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding

Kapotte speakers kuren een haperend signaal weergeven, maar waarschijnlijkigt het probleem bij een kabel of connector. Check de soldeerverbindingen en draai de schroeven van de bananen en 4-p connectoren stevig vast.

Waarschijnlijke reden Actie

Kapot electrisch

Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het apparatuur. Check of uw systeme goed geaard is. Check voor lawaaierige PA systeem apparatuur of elektrische onderdelen. Check of de kabels afgeschermd়n.

Slechte lage freiorentie weergave

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zich hunken ze op de lage freiagentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek zich aangesloten met een identieke kabel.

Voer zelf geen reparaties uan het apparaat; in elk geval vervalt de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodificerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt SkyTec gen enkele aansprakelijkheid in geval van personlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstrumentes en waarschuwingen .Dit geldt ook voor gevolgschade in welke vom dan ook.
