Producttype	Actieve luidspreker (geluidssysteem)
Model	SP800A (versies 8", 10", 12", 15")
Voeding	230 V~ / 50 Hz, zekering 16 A
Materiaal behuizing	Polypropyleen (geïnjecteerd copolymeer)
Beschermrooster	Zwaar geperforeerd rooster ter bescherming van de luidspreker
Handvatten	Ergonomische handvatten voor transport
Bevestigingen	Bevestigingspunten voor wand- of plafondmontage
Voetstuk	Voetstuk voor installatie in een geluidsinstallatie
Microfooningangen (versies 12" en 15")	2 microfooningangen met individuele volumeregeling
Lijningang	1 lijningang (RCA of jack) voor cd-, dvd-speler, enz.
Instellingen (versies 12" en 15")	Microfoonvolume 1, microfoonvolume 2, lijnvolume, mastervolume, lage tonen, hoge tonen
Instellingen (versies 8" en 10")	Microfoonvolume, lijnvolume, toonregeling
Lijnuitgang	1 lijnuitgang voor doorlus naar een tweede actieve luidspreker
Gehoorbescherming	Hoge geluidsdruk mogelijk: niet overbelasten
Stapelen toegestaan	Tot 60 kg totaalgewicht
Ophanging	Alleen op goedgekeurde stevige steunen, zonder personen eronder
Aanbevolen gebruik	Binnen, uit de buurt van vocht
Onderhoud	Reinigen met een droge doek; beschermen tegen vloeistoffen
Reparaties	Alleen door een gekwalificeerde technicus; geen door de gebruiker vervangbare onderdelen
Milieu	Niet bij het huishoudelijk afval gooien, recyclen bij een inzamelpunt

Veelgestelde vragen - SP800A Skytec

Hoe sluit ik een microfoon aan op de SP800A luidspreker?

Sluit bij de versies 12" en 15" de microfoon aan op een van de twee microfooningangen (XLR of jack). Gebruik de bijbehorende volumeregeling om het niveau aan te passen. Bij de versies 8" en 10" is er één microfooningang beschikbaar.

Hoe stel ik het algemene volume van de luidspreker in?

Gebruik bij de grote modellen (12" en 15") de Master Volume-regeling. Bij de kleine modellen fungeert het lijnvolume als hoofdvolume. Zorg dat u het volume verlaagt voordat u de stroom inschakelt.

Wat te doen als de luidspreker geen geluid geeft?

Controleer alle aansluitingen (kabels, stekkers). Test met een andere kabel of een bekende bron. Controleer of de luidspreker is aangesloten op een werkend stopcontact en of de zekering niet is doorgebrand. Neem contact op met een technicus als het probleem aanhoudt.

Hoe reinig ik de Skytec SP800A luidspreker?

Koppel de luidspreker los voor het reinigen. Gebruik een zachte, droge doek om het oppervlak af te nemen. Gebruik nooit vloeistoffen of schurende middelen. Bescherm de luidspreker tegen vocht.

Kan ik de luidspreker buitenshuis gebruiken?

De luidspreker is ontworpen voor gebruik binnenshuis. Stel hem niet bloot aan regen of vocht. Buitengebruik is alleen mogelijk onder een droge afdak en met inachtneming van de veiligheidsvoorschriften.

Hoe stapel ik meerdere SP800A luidsprekers?

U kunt de luidsprekers stapelen tot een maximaal gewicht van 60 kg. Zorg dat het oppervlak vlak en stabiel is. Overschrijd deze limiet niet om valgevaar te voorkomen.

Wat te doen als de zekering van de luidspreker springt?

Koppel de luidspreker los van het stopcontact voordat u de zekering controleert of vervangt. Gebruik een zekering van hetzelfde type (16A). Als de zekering opnieuw springt, kan de luidspreker een intern defect hebben. Neem contact op met een gekwalificeerde technicus.

Kan ik de luidspreker aan het plafond ophangen?

Ja, de luidspreker heeft bevestigingspunten voor wand- of plafondmontage. Gebruik uitsluitend goedgekeurde en stevige steunen. Tijdens de installatie mag niemand zich onder het montagegebied bevinden.

Hoe bescherm ik mijn gehoor tijdens gebruik?

De luidspreker kan een zeer hoge geluidsdruk produceren. Overbelast de luidspreker niet en vermijd langdurige blootstelling aan hoog volume. Gebruik zo nodig oordoppen.

Wat te doen bij onweer of langdurig niet-gebruik?

Koppel de luidspreker los van het stopcontact bij onweer of als u hem langere tijd niet gebruikt. Dit voorkomt schade door bliksem of overspanning.

GEBRUIKSAANWIJZING SP800A Skytec

Hartelijk dank voor de aanschaf van onsze SkyTec actieve luidspreker.

Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
• Gehoor beschadiging: SkyTec luidsprekers können gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welche een gehoorbeschadiging konnen toebrengen bij gebruikers, productie crew en publiek.
  Overbelast de box Niet - om schade aan de luidsprekers te voorkomen.
• Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de box - BRANDGEVAAR
• Sluit het apparaat alleen aan op een 230Vac/50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
• De box is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van voucht te voorkomen.
• Verwijder de stekker uit het stopcontact wanner de box Niet in gebruik is.
• Verwijder de stekker uit het stopcontact alvorens dezekering te controleren of te verrangen.
  Zorg er.altijd voor dat de luidspreker stevig en stabel geplaatst worden.
• Plaats een luidsprekerstandaard algijd op een vlakke en stabiele ondergrond en plaats hem zodanig dat de poten Niet in de weg staan.
• Gebruik alleen luidsprekerstandaards welke geschikt zich voor het gewicht van de luidspreker enplaats Nieteer luidsprekers op een standard dan waarvoor hij ontworpen is.
• De boxen können gestapeld worden, maarplaats nooit meer dan max 60kg op de box.
• De boxen können opgehangen worden, gebruik alleen deugdelijke en goedgekeurde hangogen, tijdens de montage mag zich niemand onder de montageplaats bevinden.
• Zet geen vloeistoffen op de box en bescherm de box gegen binnendringend voucht. Vocht kan de levensduur aanzienlijk bekorten.

• Professionele en stevige kunststoffe behuizing;
• Een zware geperforeerde grille beschermd de woofer;

• Ergonomisch ontworpen handgrepen enlichtgewicht behuizing voor gemakkelijk verplaatsen;

• Gebruik enkel een waaroor bestemd transportmiddelen om de box te verplaatsen - LET OP UW RUG !!

• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtaar+zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met uw leverancier of SkyTec.
• Bij onweer altiijd de stekker uit het stopcontact halen, zo ook wonneer het apparaat een poos niet gebruikt worden.
  Bij hergebruik kan condensatewater gevormd worden; maar het apparaat eerst op kamertemperatuurkommen.
• Laat reparations over aan een erkende reparateur - er bevinden zich geen door de gebruiker teervangen onderdelen binnen in de behuizing.
• Het voedingsssnoer dient dusdanig neergelegd te worden dat men er Niet over kan vallen en zorg ervoor dat er nooit iets op het voedingsssnoer gezet worden.
• Gebruik alleen het bijgeleverde netsnoer of een door SkyTec voorgeschreveen verrangend netsnoer.
• Schakel het toestel alsijd in op het laagste volumeiveau.
• Het apparaat buiten bereik van kinderen honden.

Milieubescherming, recycle verpakkingsmaterialaalaarwarmongelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

Over de behuizing

De behuizing van deze serie speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van copolymeer zorgtervoordarpe onderdelen in 1 keer kuren worden meeegoten in het ontwerp. Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

INGANGSPANEEL

8" & 10" Versie

1. Input connector voor microfoon
2. Volume instelling voor de microfoon
3. Volume instelling voor het line signalaal
4. Line ingang voor aansluien van CD-speler, DVD-speler etc.
5. Line uitgang voor doorlus maar 2
6. Toon regeling voor het

uitgangssignaal

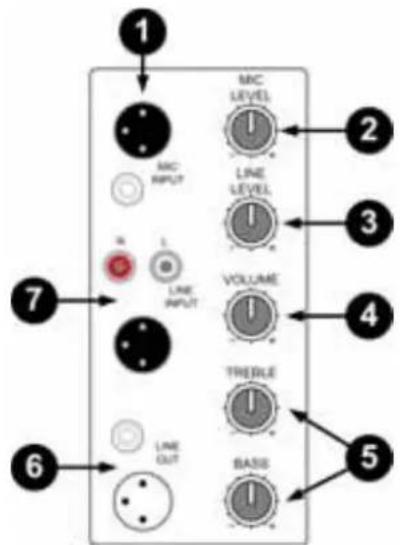

12" & 15" Versie:

1. Input connectoren voor 2 microfonden
2. Volume instelling voor de microfonden
3. Volume instelling voor het line signalaal
4. Volumeregeling Master
5. Bass/Treble regeling voor het instellen van de lage/hoge tonen
6. Line uitgangssignaal voor doorlus waar 2^e actieve Luidspreker
7. Line ingang voor aansluien van CD-speler, DVD-speler etc.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel=echt defect is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werk. Heeft udezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geen uitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit

nieuwe,

werkende

kabels

aan

Check kabels en connectoren op beschadiging / kortsluiting

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding

Kapotte speakers hunen een haperend signaal weergeven, maar waarschijnlijk ligt het probleem bij een kabel of connector. Check de soldeerverbindingen.

Constant(e) brom, lawaai of gezoem

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparatuur.

Check of uw systeem goed geaard is. Check voor lawaaierige PA systeem /

apparatuur of electrische onderdelen. Check of de kabels afgeschermd zichn.

Slechte weergave van lage frequencies

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zich hunnen ze op de lage freiagentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek�n aangesloten met een identieke kabel.

Voer zich geen reparaties uit aan het apparaat; in elk geval vervalt de totale garantie.

Ook mag het apparaat Niet eigenmachtig worden gemodificeceerd, ook in dit geval verwalt de totale garantie.

Ook vervalt de garantie bij ongevalten en beschadigingen in elke vom t.g.v. onoordeelkundig gebruik en het nicht in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing.

Tevens aanvaardt Trionios geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstrumentes en waarschuingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

Afgedankte artikelen !!

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEE-regeling. Vele artikelen nutzen worden gerecycled, gooi ze waarom Niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Garantie is nicht van toepassing indien ongelukken of beschadigingen plaatsvinden veroorzaakt door onjuist gebruik of het Niet opvolgen van het gestelde (o.a waarschuingen) in deze handleiding.

Trionios BV kan nicht verantwoordelijk worden gehonden voor schade in welke vorm dan ook, indien het gestelde in de handleiding (o.a. waarschuwingen) Niet wordt gespecteerd.

Alle (defecte) artikelen dienen gedurende de garantiepiode altijd retour te worden gezonden in de originele verpakking.

ENCEINTES SONO ACTIVES

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel: [phone]

Fax

0031546589298

The Netherlands

Product number: 170.310 - 170.311 - 170.306 - 170.313 - 170.316
