GEBRUIKSAANWIJZING KM38 TIPTEL
Uitbreidingsmodule tiptel KM-38
standards
montageplaat
schroef
aansluitkabel
Aansluiten op de IP telegram

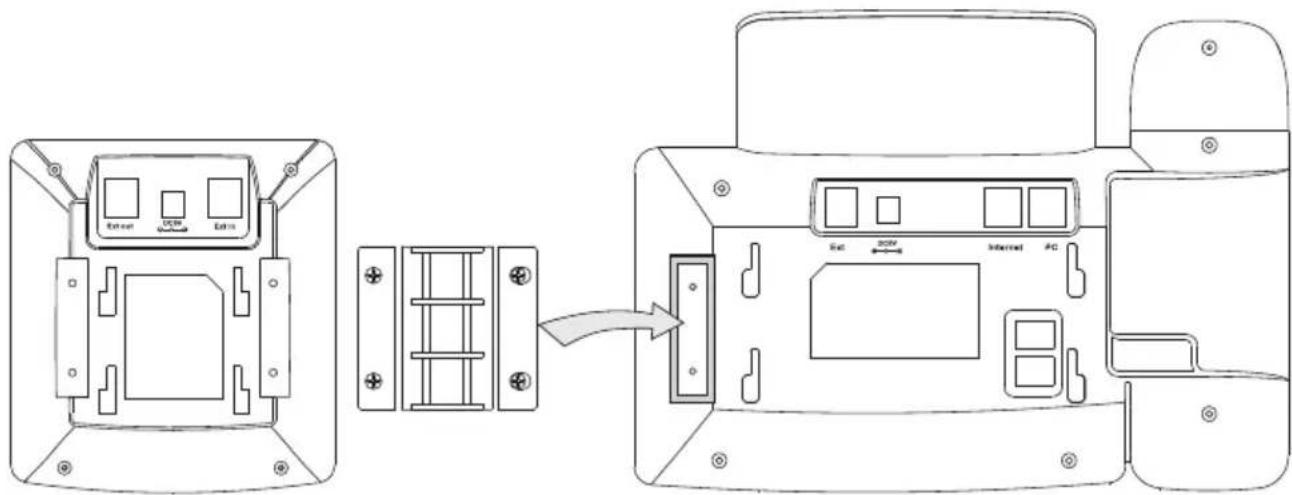

- Gebruik de montage plaat en de schroeven om de uitbreidingsmodule tiptel KM-38 te bevestigen aan de IP telefoon, zie onderstaande afbeelding:

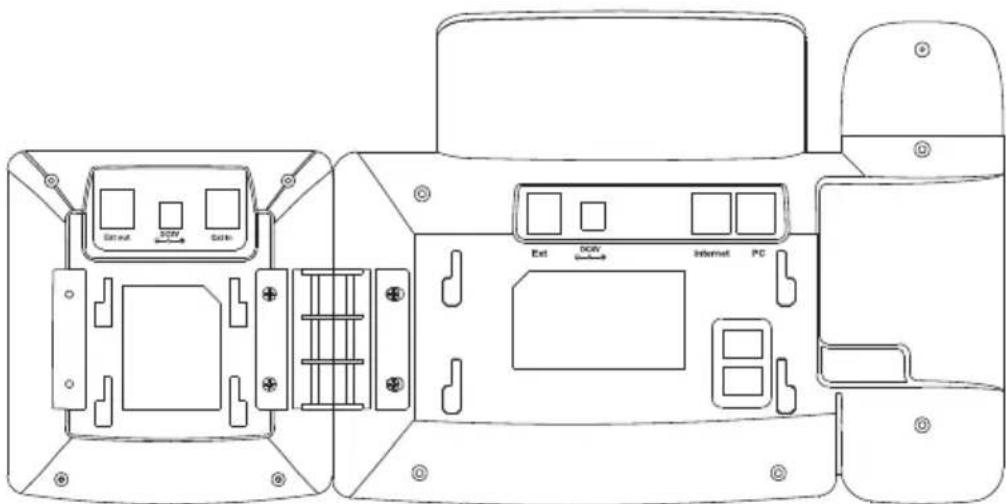

- Uw IP telegram en de uitbreidingsmodule tiptel KM-38 zullen bevestigd zichn zoals op onderstaande afbeeling worden weergegeven:

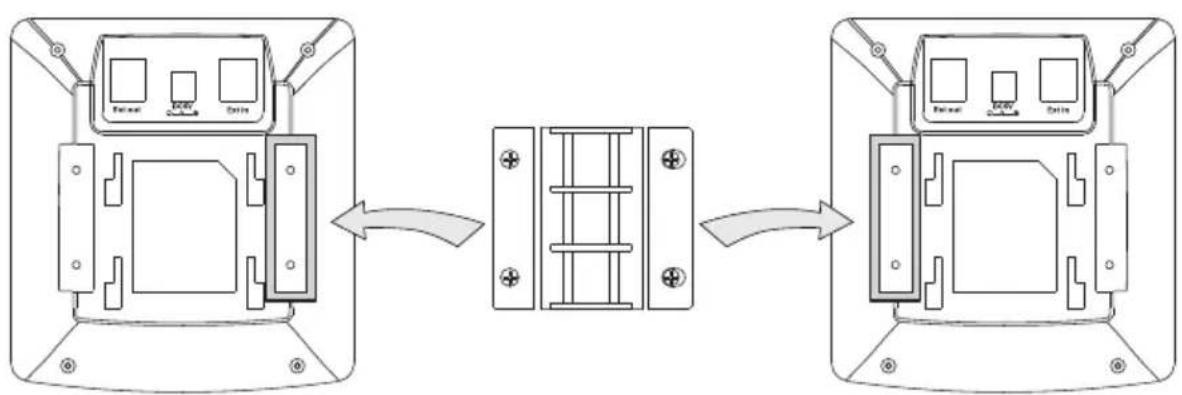

- Volgdezelfde stappen als bij de IP telefoon,om meerere uitbreidingsmodules tiptel KM-38 aan elkaar te bevestigen.

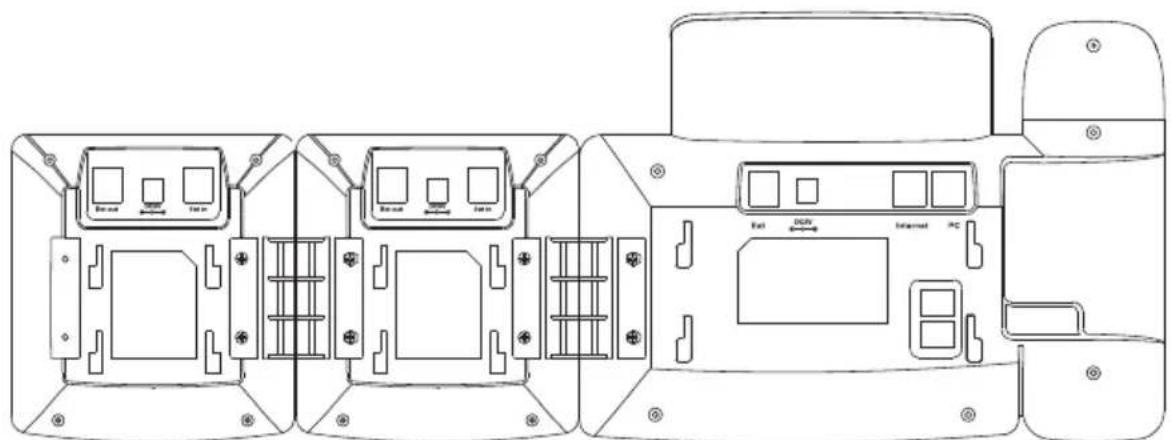

- Uw IP telegram en de uitbreidingsmodules tiptel KM-38 zullen bevestigd� zoals op de onderstaand afbeeling worden weergegeven:
Opmerking: Op de tiptel IP 286 en de tiptel IP 284+kunnen maximaal 6 uitbreidingsmodules tiptel KM-38 worden aangesloten. Als u gebruik maakt van meer dan 3 uitbreidingmodules tiptel KM-38,dan dient u op een van de uitbreidingsmodules tiptel KM-38 een extra adapter aan te sluiten.
De aansluitkabel aansluiten

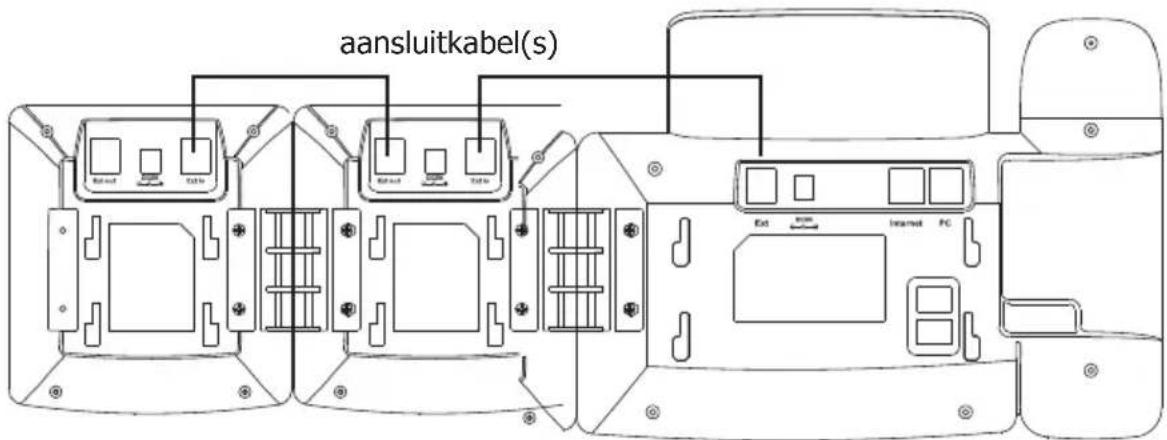

Sluit de ene zijde van de aansluitkabel aan op de Ext aansluiting van de IP telefoon en de andere zijde van de aansluitkabel aan op de Ext in aansluiting van de uitbreidingsg module tiptel KM-38. Als er meerere uittbreidingsmodules tiptel KM-38 aangesloten zijn, sluit dan de ene zijde van de aansluitkabel aan op de Ext out aansluiting van de eerste uittbreidingsmodule tiptel KM-38 en de andere zijde van de aansluitkabel op de Ext in aansluiting van de andere uittbreidingsmodule tiptel KM-38. Zie onderstaande afbeelding.
Sluit daarna de standard, de adapter, de handset en/of de headset aan.
Opmerking: U(Intertbreidingsmodules aansluiten. Verbind de uitbreidingsmodules tiptel KM-38 met elkaar door de Ext out aansluiting van de ene module te verbinden met een aansluitkabel in de Ext in aansluiting van de volgende module.
De toetsen van uitbreidingsmodules tiptel KM-38 konnen allen via de webinterface ingesteld worden. Raadpleeg de instructie op de verkorte handleiding van de IP 286 of IP 284 voor toegang tot de webinterface.

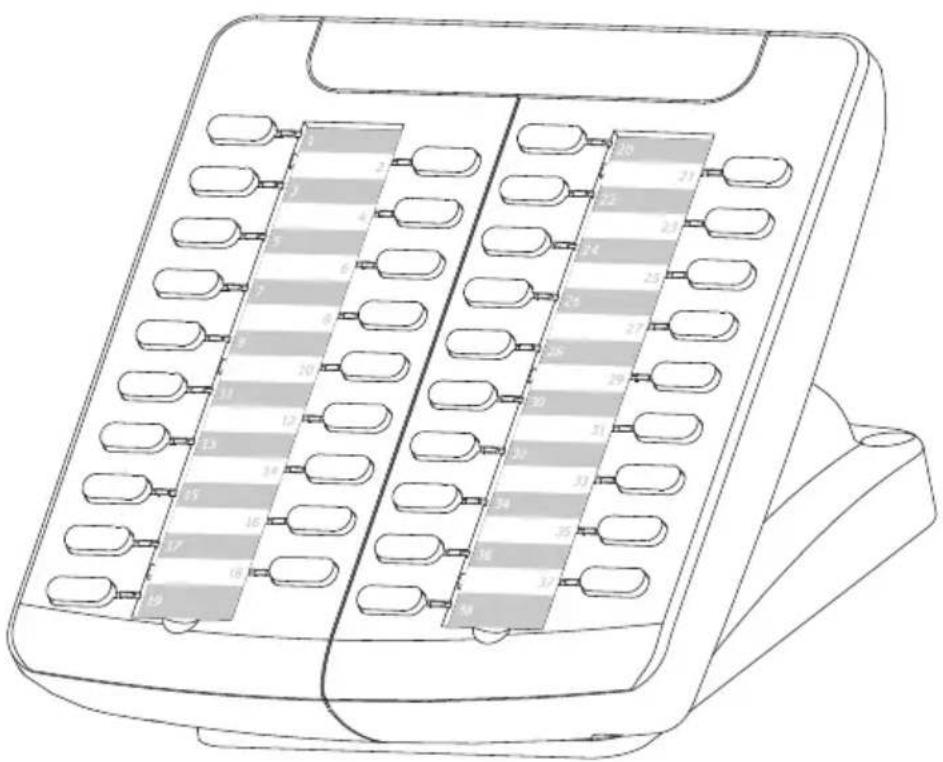

Module d'extension
