CA174652 - Fornuis CONSTRUCTA - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis CA174652 CONSTRUCTA in PDF-formaat.
| Type product | Inbouw gasfornuis |
| Merk | Constructa |
| Model | CA174652 |
| Aantal branders | 5 |
| Soorten branders | 1 hulpbrander (1 kW), 1 semi-snel (1,75 kW), 1 snel (3 kW), 1 wok (4 kW), 1 dubbele wok (5 kW) |
| Ontsteking | Automatisch met bougies, handmatige ontsteking mogelijk |
| Veiligheid | Veiligheidsthermokoppel, automatische gasafsluiting bij uitdoven vlam |
| Voeding | Gas (aanpasbaar aan gastype, fabrieksinstelling) |
| Afmetingen (B x D x H) bij benadering | 60 cm x 52 cm x 4 cm (inbouw) |
| Geschat nettogewicht | 12 kg |
| Materiaal oppervlak | Roestvrij staal |
| Roosters | Van staal, verwijderbaar |
| Reiniging en onderhoud | Reinigen met zeepwater, niet-metalen borstels; geen stoomreiniger gebruiken |
| Reserveonderdelen en repareerbaarheid | Onderdelen verkrijgbaar via Constructa-klantenservice (productcode E-Nr. en FD) |
| Garantie | Fabrieksgarantie volgens voorwaarden van aankoopland |
| Energie-efficiëntieklasse | Niet gespecificeerd |
Veelgestelde vragen - CA174652 CONSTRUCTA
Gebruikersvragen over CA174652 CONSTRUCTA
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fornuis in PDF-formaat gratis! Vind uw handleiding CA174652 - CONSTRUCTA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CA174652 van het merk CONSTRUCTA.
GEBRUIKSAANWIJZING CA174652 CONSTRUCTA
Roosters
Knoppen
3 Hulpbrander tot 1 kW
4 Halfsnelbrander tot 1,75 kW
5 Snelbrander tot 3 kW
6 Wokbrander met max. 4 kW
Tweevoudige wokbrander met max. 5 kW
Inhaltsverzeichnis
Gebruik volgens de voorschriften 24

Belangrijkeveiligheidsvoorschriften. 25

Het apparaat leren kennen 26

Gasbranders. 27

Kookpannen 28

Reinigen en onderhoden 28

Watetdoenbistoringen? 29

Servicedienst 30

Millieubescherming. 30
Meer informatatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.constructa.de en in de online-shop: www.constructa-eshop.com

Gebruik volgens devoorschriften
Lees deze instructies aandachtig. Alleen dan kunt u uw apparaat op een juiste en veilige manier gebruiken. Bewaar de gebruiks- en installmentie-instructies en overhandig deze met het apparaat indien het van eigenaar wisselt.
De fabrikant is vrij van elke verantwoordelijkheid, indien de beschikkingen van deze handleiding nicht nageleefd worden.
De afbeeldingen die bij deze aanwijzingen staan afgedrukt zich slechts ter orientatie.
Haal het apparaat Niet uit de beschermende verpakking, tot het moment van de inbouw. Indien u schade waarneemt aan het apparaat, sluit het dan Niet aan. Neem contact op met once Technische Dienst.
Dit apparaat behoort tot klasse 3, volgens de norm EN 30-1-1 voor gasapparaten: apparaat ingebouwd in een meubel.
Zorg, voordat uw nieuwe kookplaat geinstalleerd worden, dat de installmentieuitgevoerd worden volgens hetinstallatievoorschrift.
Dit apparaat mag nicht worden geinstalleerd in jachten of caravans.
Dit apparaat mag alleen gebruikt worden in voldoende geventileerde ruimtes.
Dit apparaat is nicht bestemd voor gebruik met een externe tijsdschakelklok of een afstandbediening.
Alle werkzaamheden betreffende installmentie,
afstelling en aanpassing aan een ander soort gas要去en worden uitgevoerd door een bekwaam installer, waar bij alle toepasbare normen en wetgeving en de voorschriften van de lokale gas- en elektriciteitsmaatschappijen要去en worden nageleefd. Er worden met name gelet op de voorschriften met betrekking tot ventilatie.
Dit apparaat is vanuit de fabriek aangepast aan het soort gas dat vermeld staat op het gegevensplaatje. Raadpleeg het installmentievoorschrift indien dat gewijzigd要去 worden.Het worden aanbevolen once Technische dienst te bellen voor de aanpassing aan een ander soort gas.
Dit apparaat is enkel ontworpen voor huishoudelijk gebruik. Commercieel of professioneel gebruik hiervan is Niet toegestaan. Gebruik het apparaat enkel om te koken, nooit als verwarming. De garantie is alleen geldig als het apparaat gebruikt worden voor het doel waarvoor het ontworpen is.
Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.
Zorg ervoor dat er tijdens het gebruik van het apparaat.altijdtoezicht is.
Gebruik geen deksels of beschermingsbarrières voor kinderen die nicht aanbevolen worden door de fabrikant van de kookplaat. Ze können ongevalten veroorzaken, bv. wegens oververhitting, ontsteking of loskomen van materiaaldeeltjes.
Dit toestel kan worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fysieke, sensorische of geestelijkke vermogens of personen die gebrek aan kennis of ervaring hebben, wanner een onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of geleerd hebben het op een veilige manier te gebruiken en zich bewust+zijn van de risico's die het gebruik van het toestel met zich meebrengt.
Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het toestel mogen Niet worden uitgevoerd door kinderen, tenzij zij 8aar of ouder zich en onder toezicht staan.
Zorg ervoor dat kinderen diejonger+zijn dan 8\ aar uit de buurt blijven van het toestel of de\ aansluitkabel.
Belangrijke veiligheidsvoorschriften
Waarschuwing - Deflagratiegevaar!
Ophoping van onverbrand gas in een afgesloten ruimteveroorzaakt deflagratiegevaar. Stel het apparaat Niet bloot aan luchtstromen. De branders zouden kurenuitgaan. Lees de aanwijzingen en waarschuwingen omtrent de werkig van gasbranders aandachtig door.
Waarschuwing - Risico op vergiftigng!
Het gebruik van een gaskookapparaat veroorzaakt warmte, vocht en verbrandingsproducten in de ruimte waar het geinstalleer is. Zorg voor een goede ventilatie in de keuken, met name wanner kookplaat aan staat: maar de natuurlijke ventilatieopeningen open of installeer een voorziening voor mechanische ventilatie (afzuigkap). Bij intensief en langdurig gebruik van het apparaat kan extra of doeltreffende ventilatie nodig�:zet een raam open of verhoog het vermogen van de Mechanische ventilatie.
Waarschuwing - Gevaar voor brandwonden!
- De kookzones en nabijgelegen zones worden zeer heet. Raak de hete oppervlakken nooit aan. Houd kinderenjonger dan 8aar uit de buurt.
Wanneer de fles voor vloeibaar gas Niet loodrecht staat, kan het vloeibare propaan/ butaan/ in het apparaatterechtkomen. Er kuren dan heftige steekvammen bij de branders optreden. Onderdelen kuren beschadigd raken en in de loop van de tijd ondicht worden, waardoor er op een ongecontroleerde manier gas ontsnapt. Deze beiden oorzaken kuren leiden tot verbrandingen. Flessen voor vloeibaar gas altijd in een loodrechtte stand houden.
Waarschuwing - Brandgevaar!
- De kookzones worden zeer heet. Leg nooit ontvlambare voorwerpen op de kookplaat. Bewaar geen voorwerpen op de kookplaat.
Sla geen corrosieve chemische producten, stoom, ontvlambare materialen of niedvoedingsmiddelen op onder dit huishoudelijk apparaat of in de buurt waarvan.
Oververhit vet of olie vat gemakkelijk vlam. Ga nooit weg terwijl u vet of olie verhit. Indien dit vlam vat, doof het vuur dan nicht met water. Doe een deksel op de pan om het vuur te doven en zet de kookzone UIT.
Waarschuwing - Risico op verwonding!
Pannen die beschadigd zijn, een ongeschikte afmeting hebben, buiten de randen van de kookplaat uitkomen of Niet goed geplaatst� kunnen ernstig letselveroorzaken. Neem de tips en waarschuwingen omtrent pannen in acht.
Sluit bij storing de stroom- en gastoevoer van het apparaat af. Bel voor de reparatieijke Technische Dienst.
Manipuleer de binnenzijde van het apparaat Niet. Bel indien nodig onsite Technische Dienst.
- Indien een van de knoppen Niet kan worden gedraaid, forceer deze Niet. Bel onmiddelijk met de Technische Dienst voor reparatie of verwanging waarvan.
Waarschuwing - Gevaar voor elektrische schokken!
Gebruik geen stoomreinigers om het apparaat te reinigen.
Het apparaat leren kennen
In het modelloverzicht vindt u uw apparaat met de brandervermogens. Blz. 2
Bedieningselementen en branders
Bij elke bedieningsknop worden de bijbehorende brander aangegeven. Met de bedieningsknoppen kut u het benodigde vermogen:tussen de maximale en minimale waarden instellen.

Indications
Brander die m.b.v. de bedieningsknop worden geregeld
Uitgeschakelde brander
Hoogste vermogensstand en elektrische ontsteking
Laagste vermogensstand
In het geval van dualbranders met dubbele vlam hunnen de binnenste en buitenste vlammen afzonderlijk geregeld worden. De möglichke vermogensstanden zijn:

Buitenste en binnenste vlam op de maximumstand.

Buitenste vlam op de minimumstand, binnenste vlam op de maximumstand.

Binnenste vlam op de maximumstand.

Binnenste vlam op de minimumstand.
Voor een correcte werkung van het apparaat is het moodzakelijk om te controleren of de roosters en alle delen van de branders jeist geplaatst zijn. VerwisseI de deksels van de branders Niet.

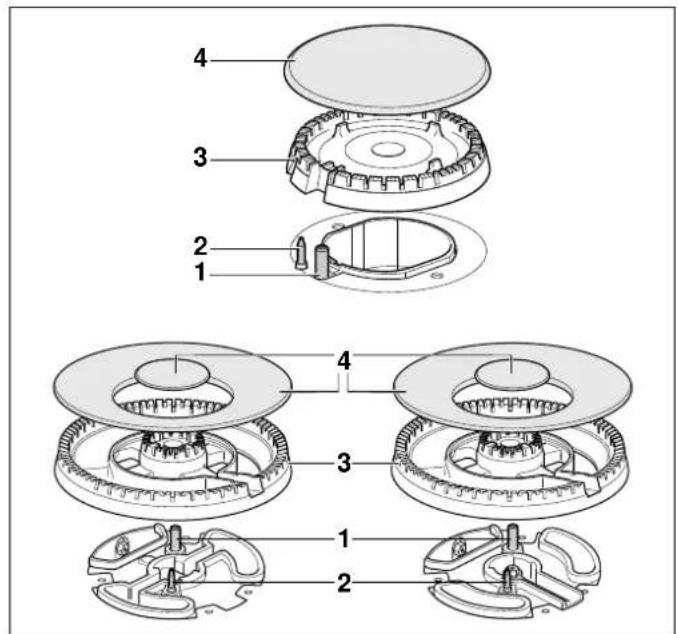

| Elementen |
| 1 Ontstekingskaars |
| 2 Thermo-element |
| 3 Branderkelk |
| 4 Branderdeksel |

Gasbranders
Met de hand inschakelen
- Druk op de bedieningsknop van de gekozen brander en draai hem maar links tot de hoogste vermogensstand.
- Houd een aansteker of een vlam (van een lucifer bijv.) bij de brander.
Wannerew uw kookplaat beschikt over een automatische ontsteking (ontstekingskaarsen):
- Druk op de bedieningsknop van de gekozen brander en draai hem maar links tot de hoogste vermogensstand. Terwijl u de bedieningsknop ingedrukt houdt, verschijnen er vonden bij alle branders. De brander ontsteekt.
- Laat de bedieningsknop los.
- Draai de bedieningsknop in de gewenste stand.
Vindt er geen ontsteking plaats, zet de brander dan uit en herhaal de hiervoor beschreiben stappen. Houd de bedieningsknop dit keer langer ingedrukt (tot 10 seconden).
Waarschuwing - Ontploffingsgevaar!
Ontsteekt de brander Niet na 15 seconden, schakel de bedieningsknop dan uit en open de deur of het raam van de ruimte. Wacht nog minstens een minuut voordat u de brander opnieuw ontsteekt.
Aanwijzing: Let er goed op dat de ontstekingskaarsen schoon zijn. Zijn ze verruild, dan kan dit van invloed�n op het ontbranden. Maak de ontstekingskaarsen regelmatig schoon met eenkleine borstel die nicht van metaal is. Let erop dat er geen heftige stoten op de ontstekingskaarsen worden uitgeofend.
Veiligheidssysteme
Uw kookplaat beschikt over een veiligheidssystem (thermokoppel) dat de gasuitlaat verhindert indien de branders per ongeluk uitgaan.
Om te garanderen dat deze voorziening actief zou zijn: 1. Ontsteek de brander op gewone wijze.
2. Laat de knop Niet los, houd deze stevig ingedrukt gedurende 4 seconden nadat de vlam ontstoken is.
Een brander uitdoven
Draai de overeenstemmende knop maar rechts tot stand 0.
Enkele seconden nadat de brander uitgaat, klinkt er een geluid (plof). Dit is geen afwijking, dit betekent dat de veiligkeit gedeactiveerd is.
Waarschuwingen
Tijdens de werkung van de brander is het normal dat u een zachtte fluittoon hoogt.
De eerste keren dat het apparaat gebruikt worden is het normalaal dat er geuren vrijkomen. Dit betekent geen risico noch defecte werkung. Deze verdwijnen na verloop vanijd.
Een vlam met een oranje kleur is normalaal. Dit komt door de aanwezigheid van stof in de omgeving, gemorste vloeistof, enz.
Mocht de vlam van de brander per ongelukuitgaan, sluit dan de bedieningsknop van de brander en wacht ten minste 1 minuut alvorens hem wee ter proberen aan te steken.
Tips bij het bereiden
| Brander Zeer hevig - He-vig | Middelhoog Laag | |
| Wokbrander Aan de kook brengen, koken, braden, aanbak-ken, paella's, Azi-atische gerechten (wok) | Opwarmen en warm houden: bereid voedsel, kant-en-klaar-maaltijden | |
| Snelbrander Schnitzel, steak, omelet, gefri-turde gerechten | Rijst, becha-mel, ragout | Stomen: vis, groenten |
| Halfsnelbrander Gestoomde aard-appelen, verse groenten, maal-tijdsoepen, pasta-gerechten | Opwarmen en warm houden van kant-en klaarmaaltijden en verfijnde stoofschotels bereiden | |
| Hulpbrander Koken: stoof-schotels, rijste-pap, karamel | Ontdooien en langzaam koken: peul-vruchten, fruit, diepvriespro-ducten | Bereiden/smel-ten: boter, cho-colade, gelatine |

Kookpannen
Geschikte pannen
| Brander Minimumdiameter van de pan | Maximumdiameter van de pan |
| Wokbrander 22 cm - cm | |
| Snelbrander 22 cm 26 cm | |
| Halfsnelbrander 14 cm 20 cm | |
| Hulpbrander 12 cm 16 cm |
Gebruiksaanwijzingen
Aanwijzing: Bij gebruik met bepaalde pannen kan er een tijdelijke, lichte verrorming van de stalen kookvlakken ontstaan. Dit is normalaal en heeft geen invloed op de werking van het apparaat.
De volgende adviezen helpen u om energia te sparen en schade aan het kookgerei te voorkomen:

Gebruik pannen met een geschikte maat voor elke brander. Gebruik geenkleine pannen op groe branders.De vlam mag de zijkanten van de pan Niet raken.

Gebruik geen verrormde pannen die onstabel staan op de kookplaat. De pannen zouden+kunnen Kantelen. Gebruik algijd pannen met een vlokke en dokke bodem.







Kook nicht zonder deksel of met verschoven deksel. Een deel van de energia gaat verloren.
Plaats de pan op het midden van de brander. Zo Niet, dan kan deze omvallen.
Plaats geen große pannen op de branders naast de knoppen. Deze{kunnen beschadigd worden wegens te hoge temperatuur.
Plaats de paffen op de roosters, nooit rechtsstreeks op de brander.
Controleer voor gebruik of de roosters en de branderdeksels op de juiste wijze bijn geplaatst.
Hanteer de pannen voorzichtig op de kookplaat.
Stoot nicht gegen de kookplaat aan, noch plaats hierop te hoge gewichten.

Reinigen en onderhouden
Reiniging
Wanner het apparaat koud is, reinig het met een spon, water en zeep.
Reinig na elk gebruik het oppervlak van de verschillende elementen van de brander, nadat deze is afgekoeld. Achtergebleven resten (aangekoekt voedsel, vetdruppels, enz.), hoe weinig ook, zetten zich vast op het oppervlak en zijn later moeilijker te verwijderen. Voor een correcte vlam要去en de openings en gleuven schoon�n.
De beweging van sommige pannen kan metaalresten城县.
Reinig de branders en de roosters met zeepsop en wrijf erover met een Niet-metalen borstel.
Indien de roosters rubber voetjes hebben, wees voorzichtig bij het reinigen hiervan. De voetjes+kennen losraken en het rooster kan de kookplaat krassen.
Droog de branders en de roosters altijd volledig. De aanwezigheid van waterdruppels of vochtige zones bij de aanvang van het koken kan het email beschadigen. Na het reinigen en drogen van de branders, zorg dat de brandenderdekselsJUST geplaatst+zijn op de diffusor.
Attentie!
-
Gebruik geen stoomreinigers. Dit zou de kookplaat können beschaden.
-
Indien de kookplaat een glazen of aluminium paneel heeft, gebruik geen mes, schraper of dergelijkke om de verbinding met het metaal te reinigen.
Onderhoud
Reinig meteen gemorste vloeistof. Zo worden vermeden dat de etensresten zonden kleven en bespaart u onnodige inpansingen.
Vanwege de hoge temperatuur konnen de wokbrander en de roestvrij stalen zones (vetpot, omtrek van de branders, etc.) van kleur veranderen. Dit is normal.
Reinig, na elk gebruik, deutsche zones met een geschikt product voor roestvrij staal.
Er worden aanbevolen regelmatig het reinigingsmiddel te gebruiken dat beschikbaar is bij once technische Dienst met code 464524.
Attentie!
Het schoonmaakmiddel voor roestvrij staal mag Niet gebruikt worden in de zone rond de bedieningsknoppen. Dit om te voorkomen dat de aanwijzingen (serigrafie) worden uitgeveegd.
Laat geen zure vloeistoffen (citroensap, azijn, enz.) op de kookplaat.
? Wat te doein bij storingen?
Soms konnen storingen gemakkelijk worden verholpen. Neem de volgende aanwijzingen in achevent voor u de servicededienst belt:
| Afwijking Mogelijk oorzaak Oplossing | ||
| De algemene elektrische wer-king is defect. | Defecte zekering. Controller in de zekeringkast of de zekering stuk is en ver-vang.De automaat of een differentieel is gesprongen. | Controleer op het schakelbord of de automaat of een diffe- rentieel is gesprongen. |
| De automatische vonkontste-king werk ist. | Er kuren voedingsresten of resten van reinigingsmidde- lenussen de bougies en de branders zitten. | De ruimteussen de bougie en de brander moet schoonijken. |
| De branders zijn nat. Maak de branderdeksels zorgvuldig droog. | ||
| De branderdeksels zijn nicht juist geplaatst. Controller of de deksels juist geplaatstijken. | ||
| Het apparaat is Niet geaard, Niet goed aangesloten of de aardleiding is defect. | Neem contact op met de elektrische installerateur. | |
| De vlam van de brander is Niet gelijkmatig. | De delen van de branderijken Niet juist geplaatst. Plaats de onderdelen op de juiste wijze op de bijbehorende brander. | |
| De gleuven van de branderijken vuil. Reinig de gleuven van de brander. | ||
| De gasstroom lijkt Niet nor-maal of er komt geen gas ut. | De gasuitlaut is gesloten met afsluitkranen. Open de mogelijkke afsluitkranen. | |
| Indien het gas uit een gasfles komt, kijk dan of deze leeg is. | Vervang de gasfles. | |
| Het ruikt maar gas in de keu-ken. | Een kraan is open. Sluit de kransen. | |
| De gasfles is Niet good aangesloten. Controller of de aansluiting perfect is. | ||
| Mogelijk gaslek. | Draai de gaskraan zicht, ventilier de ruimte en waar-schuw onmiddelijk een installmenttechnicus, voor controle en certificatie van de installment. Gebruik het apparaat Niet totdat zeker is gesteld dat er geen gaslek is in de installa-tie of het apparaat. | |
| De brander�ucht meteen UIT als de knop worden losgelaten. | De knop is Niet lang genoeg ingedrukt. | Houd de knop, nadat de brander ontvlamt, nog enkele seconden ingedrukt. |
| De gleuven van de branderijken vuil. Reinig de gleuven van de brander. | ||

Servicedienst
Indien onze Technische Dienst aangevraagd worden, dient het productnummer (E-Nr.) en het fabricagenummer (FD) van het apparaat te worden verstrecht. Deze informatie staat op het gevevensplaatje, op de onderzijde van de kookplaat en op het label van de gebruiksaanwijzing.
De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.
Verzoek om reparatie en advies bij storingen
NL 0884244080
B 070 222 145
Vertrouv op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie worden uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat.
Garantievoorwaarden
Indien het apparaat, gegen once verwachting in, schade vertoont of Niet voldoet aan de voorziene
kwaliteitseisen, verzoeken we u om ons dit zo snel möglich te latent weten. Opdat de garantie geldig zou zich, mag het apparaat Niet gemanipuleerd noch onderworpen zich aan een ongeschikt gebruik.
De garantievooraarden die van toepassing zijn, worden bepaald door de vertegenwoordiging van once onderneming in het land waarin de aankoop uitgevoerd is. U knot gedetailleerde informatie aanvragen op once verkooppunten. U要去 het aankoopbewijs tonen om gebruik te make n van de garantie.
Recht op wijzigingen voorbehonden.

Milieubescherming
Staat het symbool op het typeplaatje, neem dan de volgende aanwijzingen in acht.
Milieuvriendelijk afvoeren
Voer de verpakking op een milieuvriendelijk manier af.

Dit apparatus is gekenmerkt in
overeenstemming met de Europese richtlijn
2012/19/EU betreffende afgedankte
elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).
De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.
De verpakking van uw apparaat is vervaardigd uit materialen die striktoodnkazelijkzijn om een goede bescherming te garanderen tijdens het vervoer. Deze materialen zijn volledig recyclebaar, op deze wijze worden het milieueffect verminderd. We nodigen uuit om ook bij te dragen tot het behoud van het milieu, door onderstaande raadgevingen op te volgen:
- gooi de verpakking in de waarvoor bestemde container voor recycling,
- maak een afgedankt apparaat onbruikbaar alvorens het weg te doen. Raadpleeg bij uw lokale overheid het adres van het dichtstbijzijnde inzamelplaats voor recyclebaar materiaal en leveraar uw apparaat in,
spoel gebruekte olie nicht door de goatsteen. Bewaar deze in een gesloten vat en geef deze af in een inzamelpunt of bij het ontbreken hiervan, in een vuilnisbak, (deze komtterecht op een gecontroleerde stortplaats; waarschijnlijk is dit nicht de Beste oplossing, maar we vermijden waterverontreiniging).
