GEBRUIKSAANWIJZING SRK50ZJXS MITSUBISHI

Deze airconditioner voldoet aan EMC Directive 2004/108/EC, LV Directive 2006/95/EC.

Fijn dat uw keuze is gevallen op de MITSUBISHI HEAVY INDUSTRIES, LTD. airconditioner. Om jarenlang plezier te kunnen beleven aan dit apparaat, lees aandachtig deze gebruikershandleiding voordat u gebruik maakt van deze airconditioner. Berg deze handleiding vervolgens op een veilige plek op en raadpleeg hem bij vragen met betrekking tot bediening en problemen.

Deze airconditioner is bedoeld voor huishoudelijk gebruik.

Laat geen R410A in de buitenlucht ontsnappen: R410A is een gefluorideerd broeikasgas, dat onder het Kyoto Protocol gekenmerkt is met een Global Warming Potential (GWP) schadefactor van 1975.

Op uw airconditioning product kan dit symbool afgebeeld staan. Dit betekent dat afgedankte elektrische en elektronische apparatuur (AEEA volgens richtlijn 2002/96/EG) niet gemengd mag worden met algemeen huishoudelijk afval. Airconditioners moeten worden verwerkt in een geautoriseerde verwerkingsinstallatie voor hergebruik en recycling en mogen niet worden verwijderd via de gemeentelijke afvalstroom. Neem contact op met uw installateur of plaatselijke overheid voor meer informatie.

Dit symbool, dat staat vermeld op de batterijen behorend bij uw airconditioning, dient ter informatie voor de eindgebruikers, volgens EU- richtlijn 2006/66/EG artikel 20 annex II. Batterijen die zijn opgebruikt moeten afzonderlijk van het gewone huisvu worden verwerkt. Als er onder het bovenstaande symbool tevens een chemisch symbool staat afgedrukt, wijst dat erop dat de batterijen een bepaalde concentratie aan zware metalen bevatten. Dit wordt verder uiteengezet als volgt: Hg: kwik (0,0005%), Cd: cadmium (0,002%), Pb: lood (0,004%) Lever opgebruikte batterijen in bij een plaatselijk inzamelpunt of zorg dat ze afzonderlijk worden verwerkt volgens de geldende voorschiften voor klein chemisch afval.

NEDERLANDS

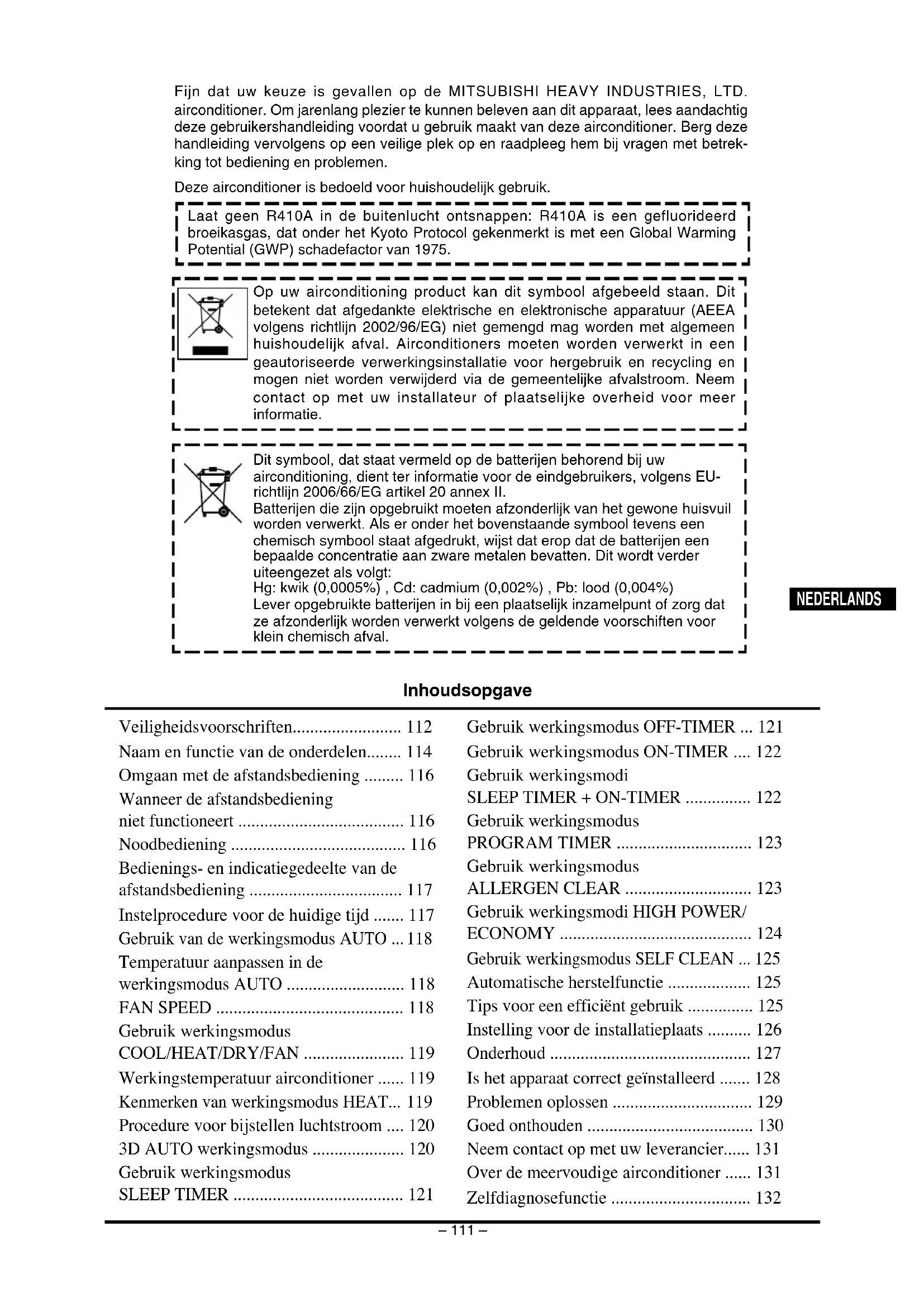

Inhoudsopgave

Veiligheidsvoorschriften.... 112

Naam en functie van de onderdelen...... 114

Omgaan met de afstandsbediening ..... 116

Wanneer de afstandsbediening niet functioneert .... 116

Noodbediening 116

Bedienings- en indicatiegedeelte van de afstandsbediening .... 117

Instelprocedure voor de huidige tijd ..... 117

Gebruik van de werkingsmodus AUTO ... 118

Temperatuur aanpassen in de werkingsmodus AUTO .... 118

FAN SPEED 118

Gebruik werkingsmodus COOL/HEAT/DRY/FAN .... 119

Werkingstemperatuur airconditioner ..... 119

Kenmerken van werkingsmodus HEAT... 119

Procedure voor bijstellen luchtstroom .... 120

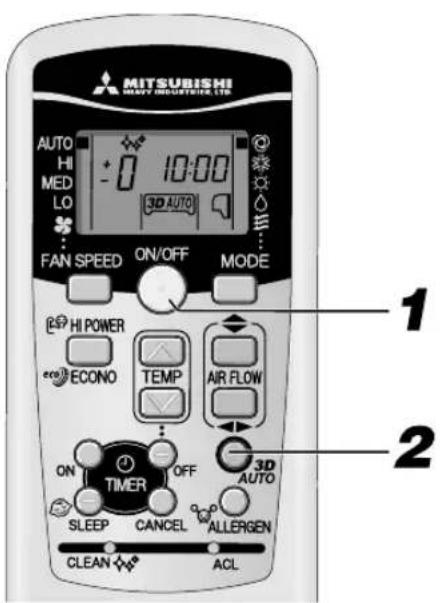

3D AUTO werkingsmodus 120

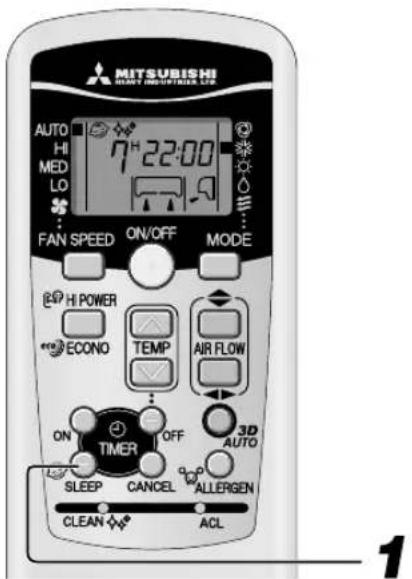

Gebruik werkingsmodus SLEEP TIMER .... 121

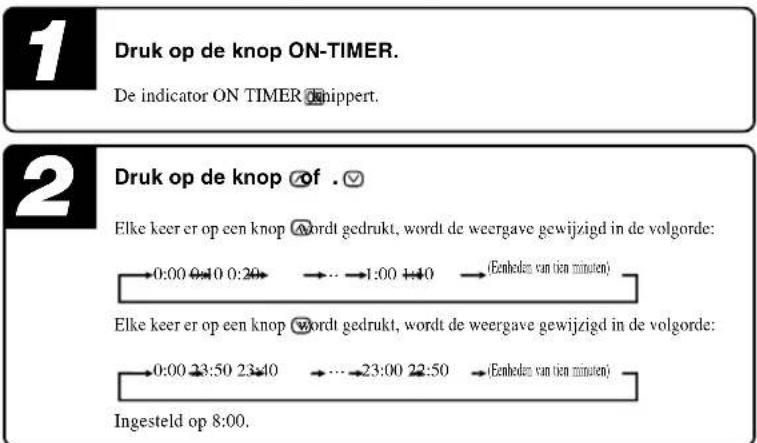

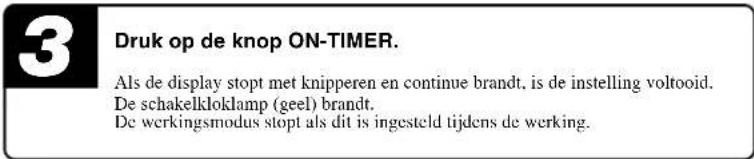

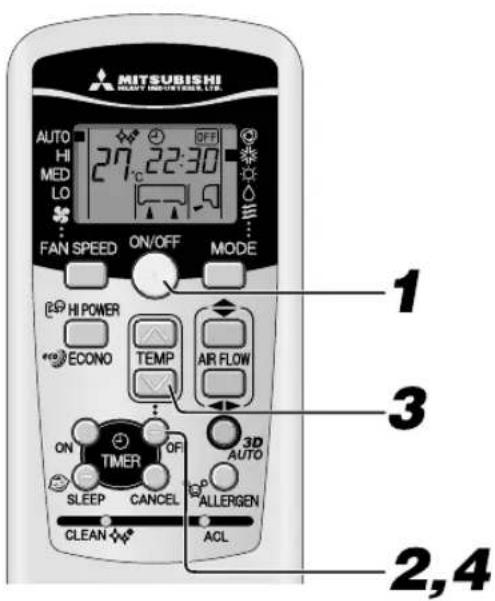

Gebruik werkingsmodus OFF-TIMER ... 121

Gebruik werkingsmodus ON-TIMER .... 122

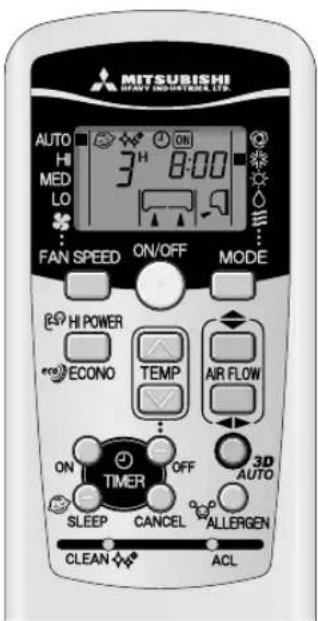

Gebruik werkingsmodi SLEEP TIMER + ON-TIMER .... 122

Gebruik werkingsmodus PROGRAM TIMER .... 123

Gebruik werkingsmodus ALLERGEN CLEAR .... 123

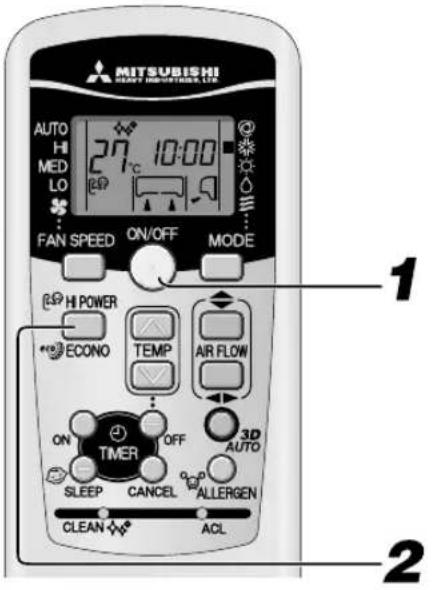

Gebruik werkingsmodi HIGH POWER/ ECONOMY 124

Gebruik werkingsmodus SELF CLEAN ... 125

Automatische herstelfunctie .... 125

Tips voor een efficiënt gebruik .... 125

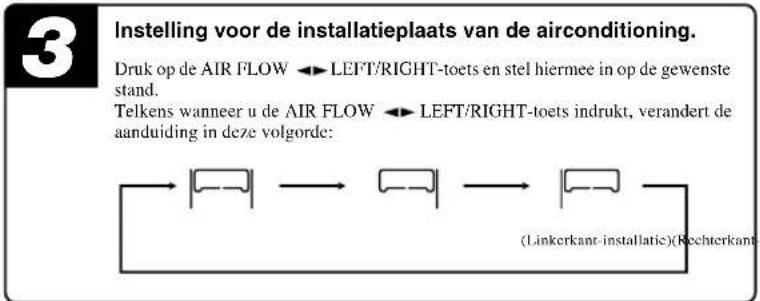

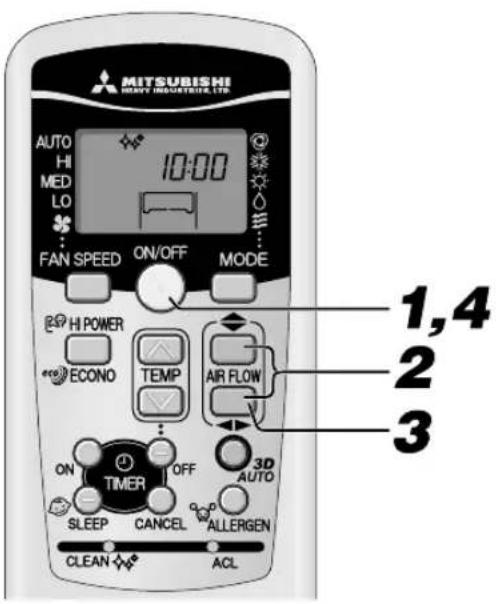

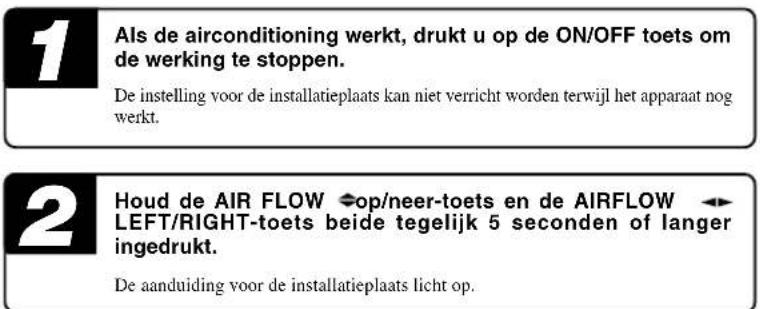

Instelling voor de installatieplaats ...... 126

Onderhoud 127

Is het apparaat correct geïnstalleerd ..... 128

Problemen oplossen 129

Goed onthouden 130

Neem contact op met uw leverancier..... 131

Over de meervoudige airconditioner ..... 131

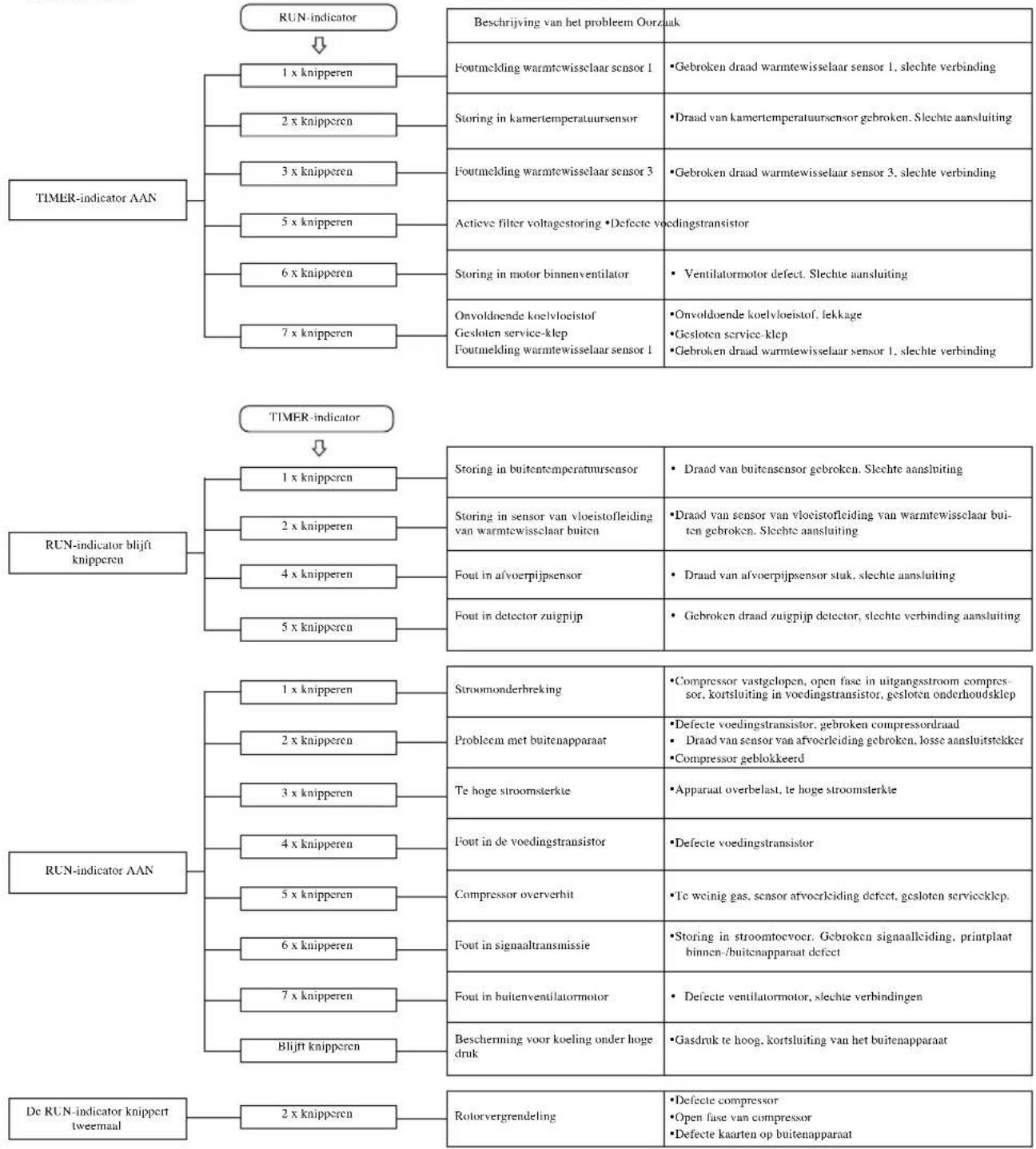

Zelfdiagnosefunctie 132

Veiligheidsvoorschriften

• Lees voor gebruik zorgvuldig de "Veiligheidsvoorschriften", zodat u op de juiste manier met de apparatuur kunt omgaan.
• De veiligheidsvoorschriften worden aangegeven met “ △GEVAAR” en “ △OPGELET”. Veiligheidsvoorschriften zoals weergegeven in de kolom “ △GEVAAR” geven aan dat foutieve hantering kan leiden tot de dood, ernstige verwonding, enz... Zelfs veiligheidsvoorschriften zoals getoond in de kolom “ △OPGELET” kunnen voor ernstige problemen zorgen, afhankelijk van de omstandigheden. Volg deze voorschriften voor uw eigen veiligheid dus zorgvuldig op.
• De symbolen die in de tekst voorkomen, betekenen het volgende:

Strikt verboden

Volg de instructies nauwlettend op

Zorg voor een goede aarding.

- Bewaar de handleiding, nadat u hem hebt gelezen, voor toekomstige referentie. Zorg ervoor dat u de handleiding doorgeeft als iemand anders het beheer over het apparaat overneemt.

■ VEILIGHEIDSVOORSCHRIFTEN VOOR INSTALLATIE

GEVAAR

Het systeem is voor huishoudelijk gebruik.

Bij gebruik in sommige omgevingen, zoals een werkplaats, kan het apparaat slecht functioneren.

Het systeem moet worden geïnstalleerd door de leverancier of door een professionele installateur.

Het wordt niet aangeraden om het systeem zelf te installeren, aangezien foutieve hantering kan leiden tot een elektrische schok of brand.

OPGELET

Installeer het apparaat niet op een plaats waar ontvlambaar gas kan lekken.

Gaslekken kunnen brand veroorzaken.

Afhankelijk van de plaats van installatie, is het mogelijk dat een stroomonderbreker noodzakelijk is.

Als u geen stroomonderbreker installeert, kan dit een elektrische schok veroorzaken.

Laat de slang helemaal leeglopen, zodat er geen water in de slang achterblijft.

Onzorgvuldige installatie kan waterlast in de kamer veroorzaken, waardoor het meubilair nat kan worden.

Zorg ervoor dat het systeem goed is geaard.

Aardingslussen mogen niet verbonden worden met een gasleiding, de waterleiding, een bliksemafleider of een telefoonkabel. Onjuiste installatie van de aarding kan elektrische schokken veroorzaken.

■ VEILIGHEIDSVOORSCHRIFTEN VOOR EEN VEILIGE WERKING

GEVAAR

Stel uzelf niet bloot aan koele lucht gedurende een lange tijd.

Dit kan nadelig zijn voor uw lichamelijke gesteldheid en kan gezondheidsproblemen veroorzaken.

Plaats geen voorwerpen in de luchtinlaatopening.

Dit kan letsel tot gevolg hebben omdat de interne ventilator snel ronddraait.

Berg de afstandsbediening op buiten bereik van kinderen.

Wanneer dit niet in acht wordt genomen, kan dit resulteren in het inslikken van batterijen of andere ongevallen.

OPGELET

Gebruik enkel goedgekeurde zekeringen.

Het gebruik van stalen of koperen draden in plaats van een goedgekeurde zekering is ten strengste verboden, omdat dit kan resulteren in een storing of brand.

Raak de schakelaars nooit aan met natte handen.

U kunt hierdoor een elektrische schok krijgen.

Ga niet aan het binnenapparaat hangen.

Als de unit op de grond valt, kunt u gewond raken.

Plaats geen spuitbussen met ontvlambaar insecticide of verf bij de airconditioner en richt deze niet rechtsreeks op het apparaat.

Dit kan brand veroorzaken. De werking

Plaats apparatuur die op verbranding werkt nooit in de luchtstroom van de airconditioner.

kan hierdoor worden verstoord.

Maak de airconditioner niet met water schoon.

Dit kan elektrische schokken veroorzaken.

Gebruik het systeem alleen waar voor het bedoeld is en niet voor andere toepassingen, zoals voor opslag van voedsel, precisieapparatuur of kunstvoorwerpen of voor het houden van planten of dieren.

Dit apparaat is alleen bedoeld voor gebruik in gewone huiskamers. Het gebruik van het apparaat op andere plaatsen kan schadelijk zijn voor de kwaliteit van voedsel, enzovoort.

Plaats geen voorwerpen met water, zoals een vaas, op het apparaat.

Wanneer er water in het apparaat terechtkomt, kan dit de installatie beschadigen en een elektrische schok veroorzaken.

Installeer het systeem niet op een plaats waar de luchtstroom direct gericht is op planten of dieren.

Dit is schadelijk voor hun gezondheid.

△ OPGELET
Ga niet op de airconditioner zitten enplaats er niets op.		Controleer na langdurig gebruik dedraagconstructie van de airconditioner enherhaal dit van tijd tot tijd.		Raak de aluminium ribben opluchtwarmtewisselaar niet aan.
	Als de airconditioner omvalt of alscr spullen vanaf vallen, kan ditlctsel tot gevolg hebben.		Als u schade aan het apparaatnict onmiddellijk laat repareren,kan het apparaat naar benedenvallen en verwondingenveroorzaken.	Dit kan resulteren inverwondingen
Plaats geen huishoudelijke elektrischeapparaten of meubelen onder hetbinnen- of buitenapparaat.		Stel het systeem niet zonder deluchtfilter in werking.		Niet onmiddellijk na werking denetvoeding uitschakelen.
	Condensatie die van het apparaatvalt, kan vlekken maken en eenongeval of een elektrische schokveroorzaken.		Dit kan storing aan het systeemveroorzaken wegens het verstoptraken van de warmtewisselaar.
Niet het systeem met dehoofdvoedingschakelaar besturen.		Als u het systeem samen met eenapparaat gebruikt waarin verbrandingplaatsvindt, moet u de binnenluchtregelmatig ventileren.		Ga stevig op een huishoudtrapje staanof een ander stabiel voorwerp wanneeru het inlaatpaneel en de filterssverwijdert.
	Dit kan brand of waterlekkageveroorzaken. Bovendien kan deventilator onverwachts starten watpersoonlijk letsel kan veroorzaken.		Onvoldoende ventilatie kanongelukken door zuurstofgebrekveroorzaken.
Wanneer u het systeem reinigt, schakelhet apparaat uit koppel de stroomtoevoerlos.		Plaats geen voorwerpen vlakbij hetbuitenapparaat en zorg dat er zichgeen bladeren rond hetbuitenapparaat ophopen.		Contacteer uw leverancier om debinnenzijde van het binnenapparaatte reinigen. Probeer dit zeker niet zelfte doen.
	Open het paneel nooit als de interneventilator nog draait.		Als er zich voorwerpen ofbladeren rond het apparaatbevinden, kan er ongedierte inhet apparaat terecht komen dieelektrische onderdelen kunnenaanraken en dat kan leiden totcen storing, rook of brand.	Het gebruik van niet-geschiktereinigingsmiddelen of onjuistereinigingsmethoden, zou de plasticonderdelen kunnen aantasten enlekkage kunnen veroorzaken. Alshet reinigingsmiddel in contactkomt met de elektrische onderdelenof de motor van het apparaat kan erschade, rook of brand ontstaan.
Schakel het apparaat uit en koppel destroomtoevoer los als er kans is oponweer met donder en bliksem.
	Dit kan schade veroorzaken aan hetapparaat.

■ VEILIGHEIDSVOORSCHRIFTEN VOOR HET VERPLAATSEN OF HERSTELLEN

GEVAAR
Niet zelf reparaties of modificaties uitvoeren. Raadpleeg de dealer als de unit moet worden gerepareerd.		Raadpleeg uw leverancier voor herstellingen.		In het geval dat de airconditioner verplaatst moet worden, raadpleeg uw leverancier of een professionele vakman.
	Als u zelf de unit repareert of modificcrt, kan dit watcrlickkage, elektrische schok of brand veroorzaken.		Ondeskundige reparatie kan clcktrische schokken, brand enzovoort, tot gevolg hebben.		Verkeerde installatie kan watcrlickkage, clcktrische schokken, brand enzovoort, tot gevolg hebben.

Als u iets abnormaals waarneemt (zoals brandgeur, ...), schakel het apparaat uit, koppel de stroomtoevoer los en contacteer uw leverancier.

Als de airconditioner niet goed koelt of verwarmt, kan dat te wijten zijn aan een vloeistoflek. Neem contact op met uw leverancier. Als er koelmiddel bijgevuld moet worden, raadpleeg dan uw dealer voor nadere instructies.

Het koelmiddel in deze airconditioner is veilig. Als er echter toch koelmiddel uit het apparaat zou lekken op een verwarmingselement, fornuis, oven of een andere warmtebron, kunnen schadelijke gassen vrijkomen.

Naam en functie van de onderdelen

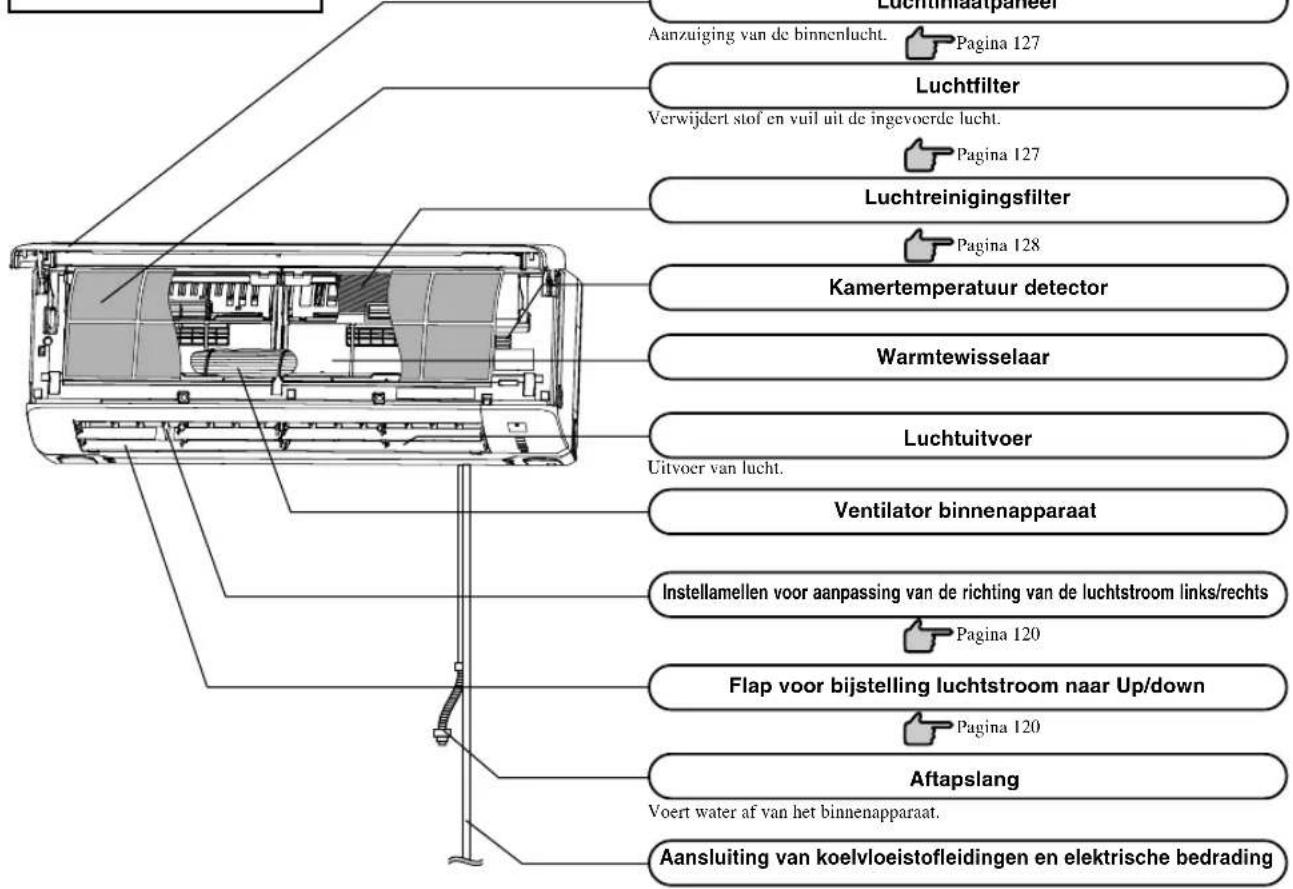

BINNENAPPARAAT

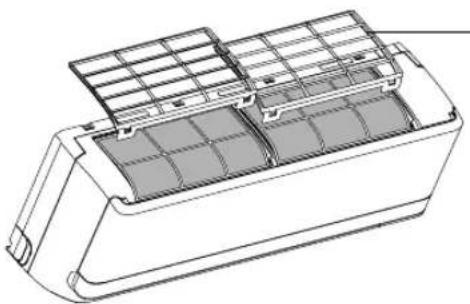

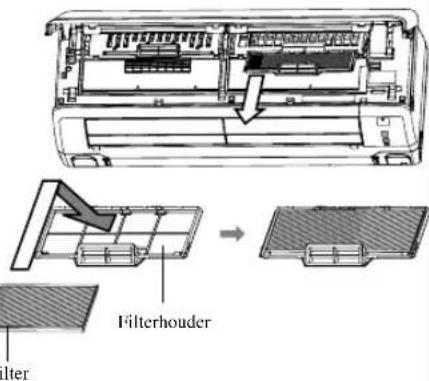

Luchtmaatpareer Aanzuiging van de binnenlucht. Pagina 127 Luchtfilter Verwijdert stof en vuil uit de ingevoerde lucht. Pagina 127 Luchtreinigingsfilter Pagina 128 Kamertemperatuur detector Warmtewisselaar Luchtuitvoer Uitvoer van lucht. Ventilator binnenapparaat Instellamellen voor aanpassing van de richting van de luchtstroom links/rechts Pagina 120 Flap voor bijstelling luchtstroom naar Up/down Pagina 120 Aftapslang Voert water af van het binnenapparaat. Aansluiting van koelvloeistofleidingen en elektrische bedrading

Bovenste Luchtinlaatpaneel

Pagina 127

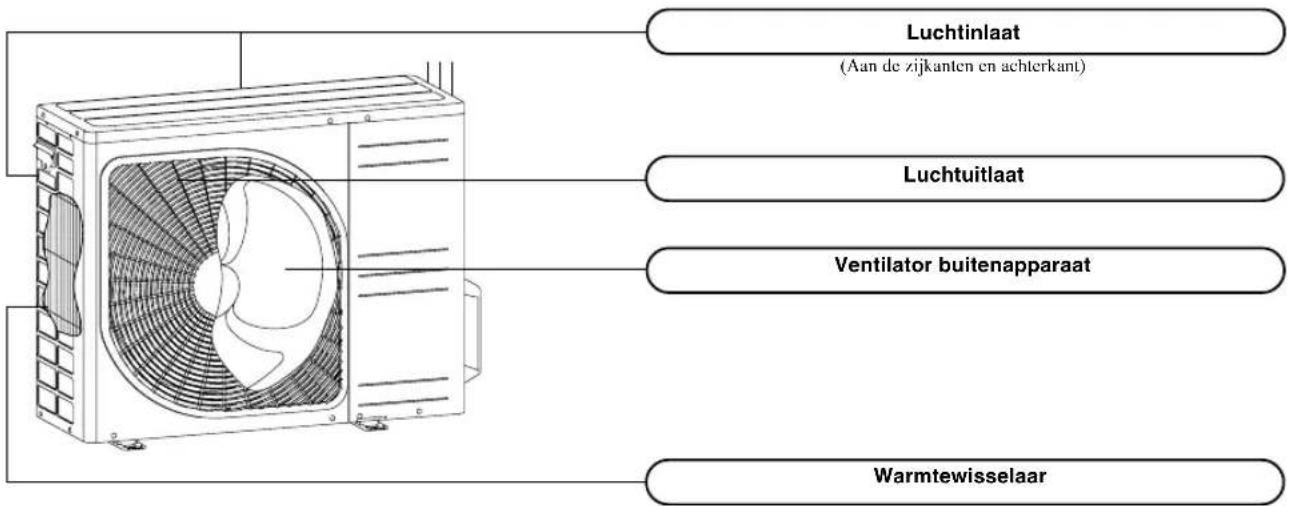

BUITENAPPARAAT

Luchtinlaat (Aan de zijkanten en achterkant) Luchtuitlaat Ventilator buitenapparaat Warmtewisselaar

Display van het apparaat

Knop ON/OFF op het apparaat

Met deze knop kunt u het apparaat in of uitschakelen wanneer de afstandsbediening niet beschikbaar is.

Ontvanger voor afstandsbedieningssignaal

ON/OFF

3D AUTO lampje (groen)

Brandt tijdens de werking en de 3D AUTO reinigingsprocedure.

HI POWER lampje (groen)

Is verlicht als HIGH POWER actief is.

RUN (HOT KEEP) lampje (groen/blauw)

• Verlicht tijdens de werking

groen : behalve de ECONO werkingsmodus blauw : ECONO werkingsmodus

- Knippert wanneer de luchtdoorvoer stopt omwille van de werkingsmodi 'HOT KEEP' en 'CLEAN'.

HOT KEEP

CLEAN werking

Pagina 125

TIMER lampje (geel)

Verlicht tijdens de werkingsmodus TIMER.

Accessoires

Draadloze afstandsbediening

Houder voor draadloze afstandsbediening

Allergeenverwijderend filter (Licht oranje)

Fotokatalytisch, wasbaar, geurverdrijvend filter (Oranje)

Batterij (R03 (AAA Micro-formaat)×2)

Houtschroef (aantal:2) (voor bevestiging van de houder voor de afstandsbediening)

OPGELET

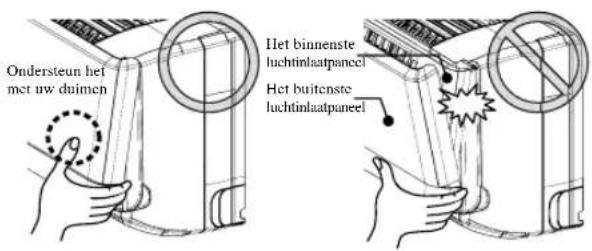

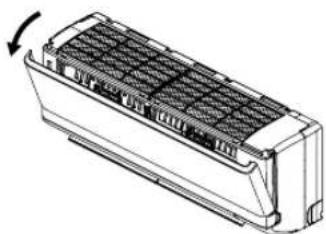

• Raak het luchtinlaatpaneel niet aan wanneer het apparaat in werking is.

Het luchtinlaatpaneel opent wanneer het apparaat actief is.

Installeer het apparaat op zo een manier dat het luchtinlaatpaneel gemakkelijk kan openen en plaats geen objecten dicht bij het binnenapparaat.

•Zoemer voor afstandsbediening

Als de vooraf ingestelde temperatuur 24°C, automatische werking en automatische luchtstroom zijn geselecteerd, klinkt de zoemer (PiPi). Bij het uitschakelen van de airconditioner door op de aan-/uitknop te drukken (behalve in de modus CLEAN) klinkt de zoemer (Pi). Deze functie is handig bij het gebruik van de airconditioner in het donker.

Instelling luchtstroom

Vooraf ingestelde temperatuur

Omgaan met de afstandsbediening

Batterijen vervangen

De volgende gevallen duiden op lege batterijen. Vervang oude batterijen door nieuwe.

•U hoort geen piep na het versturen van een signaal.
- De weergave van de display is slecht zichtbaar.

1

Verwijder het afdekplaatje en verwijder de oude batterijen.

2

Plaats de nieuwe batterijen. R03 (AAA Micro-formaat) x2

3

Plaats het afdekplaatje terug.

4

Druk de ACL-schakelaar met de punt van een balpen in.

De tijdklokinstelling wordt weergegeven.

Page 117

-Gebruik geen oude en nieuwe batterijen samen.

• Verwijder de batterijen als u de afstandsbediening gedurende lange tijd niet gebruikt.
• De batterijen zouden 6 tot 12 maanden moeten werken bij een normaal gebruik, volgens JIS of IEC standaarden. Als de batterijen langer worden gebruikt, of als u ongespecificeerde batterijen gebruikt, kan er vloeistof uit de batterijen lekken, waardoor er een storing in de afstandsbediening kan optreden.
• De aanbevolen gebruiksduur van de batterijen staat aangegeven op de batterijen zelf. Dit kan, afhankelijk van de productiedatum, korter zijn dan die van de airconditioner. De batterij kan echter nog steeds werkzaam zijn na het verstrijken van zijn nominale levensduur.

■Wanneer de display iets abnormaals weergeeft, drukt u op de ACL-schakelaar met de punt van een balpen.

De houder van de afstandsbediening gebruiken

U kunt de afstandsbediening met de houder aan de muur of aan een pilaar bevestigen. Controleer, voordat u de afstandsbediening op deze manier bevestigt, of de airconditioner het signaal goed kan ontvangen.

U plaatst of verwijdert de afstandsbediening door deze in houder naar beneden of naar boven te bewegen.

Waarschuwing bij het gebruik van de afstandsbediening

Strikt verboden

•Kom niet in de buurt van warmtebronnen, zoals een elektrisch tapijt of oven.	•Laat de afstandsbediening niet liggen in direct zonlicht of ander sterk licht.	•Laat de afstandsbediening niet vallen. Ga er voorzichtig mee om.
•Plaats geen obstakels tussen de airconditioner en de afstandsbediening.	•Mors geen vloeistoffen op de afstandsbediening.	•Plaats geen zware voorwerpen op de afstandsbediening en ga er niet op staan.

Wanneer de afstandsbediening niet functioneert

•Zijn de batterijen bijna leeg?

"Batterijen vervangen" hierboven.

Vervang de oude batterijen door nieuwe en probeer opnieuw.

• Als de afstandsbediening nog niet

functioneert, gebruik dan de noodbediening.

Raadpleeg uw leverancier om de afstandsbediening

te laten controleren.

Hieronder

Noodbediening

- Met de knop ON/OFF op het apparaat schakelt u de airconditioner in en uit zonder gebruikmaking van de afstandsbediening.

Werkingsprogramma

•OPERATION MODE : AUTO
•FAN SPEED : AUTO
• AIR FLOW : AUTO

- Het apparaat wordt ingeschakeld door te drukken op de knop ON/OFF op het apparaat; het wordt weer uitgeschakeld door nogmaals op de knop te drukken.

Knop ON/OFF op het apparaat

OPMERKING

- Houd de ON/OFF in/uitschakeltoets van het apparaat niet langer dan 5 seconden achtereen ingedrukt. (Bij het langer dan 5 seconden ingedrukt houden, wordt de automatische koeling ingeschakeld die gebruikt wordt tijdens onderhoud of het verplaatsen van de airconditioner.)

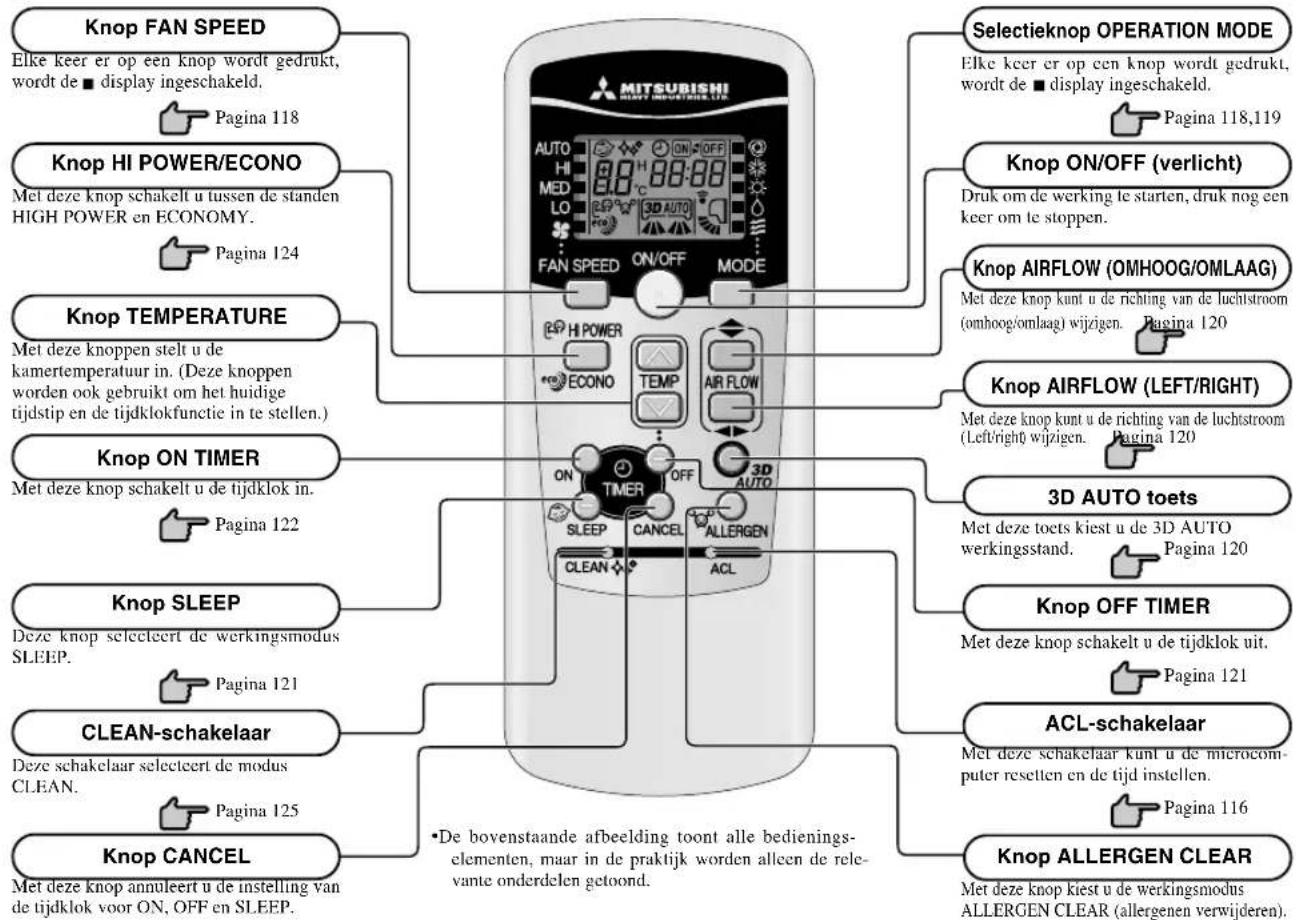

Bedienings- en indicatiegedeelte van de afstandsbediening

Bedieningsgedeelte

Knop FAN SPEED Elke keer er op een knop wordt gedrukt, wordt de ■ display ingeschakeld. Pagina 118 Knop HI POWER/ECONO Met deze knop schakelt u tussen de standen HIGH POWER en ECONOMY. Pagina 124 Knop TEMPERATURE Met deze knoppen stelt u de kamertemperatuur in. (Deze knoppen worden ook gebruikt om het huidige tijdstip en de tijdklokfunctie in te stellen.) • De bovenstaande afbeelding toont alle bedienings- elementen, maar in de praktijk worden alleen de relev- ante onderdelen getoond. MITSUBISHI MITSUBISHI MODE Selectieknop OPERATION MODE Elke keer er op een knop wordt gedrukt, wordt de ■ display ingeschakeld. Pagina 118,119 Knop ON/OFF (verlicht) Druk om de werking te starten, druk nog een keer om te stoppen. Knop AIRFLOW (OMHOOG/OMLAAG) Met deze knop kunt u de richting van de luchtstroom (omhoog/omlaag) wijzigen. Pagina 120 Knop AIRFLOW (LEFT/RIGHT) Met deze knop kunt u de richting van de luchtstroom (Left/right) wijzigen. Pagina 120 Knop ON TIMER Met deze knop schakelt u de tijdklok in. Pagina 122 3D AUTO toets Met deze toets kiest u de 3D AUTO werkingsstand. Pagina 120 Knop SLEEP Deze knop selecteert de werkingsmodus SLEEP. Pagina 121 CLEAN-schakelaar Deze schakelaar selecteert de modus CLEAN. Pagina 125 Knop CANCEL Met deze knop annuleert u de instelling van de tijdklok voor ON, OFF en SLEEP. • De bovenstaande afbeelding toont alle bedienings- elementen, maar in de praktijk worden alleen de relev- ante onderdelen getoond. Knop OFF TIMER Met deze knop schakelt u de tijdklok uit. Pagina 121 ACL-schakelaar Met deze schakelaar kunt u de microcom- puter resetten en de tijd instellen. Pagina 116 Knop ALLERGEN CLEAR Met deze knop kiest u de werkingsmodus ALLERGEN CLEAR (allergenen verwijderen).

Transmissieprocedure

Wanneer u op een knop op de afstandsbediening drukt (waarbij de afstandsbediening op de airconditioner is gericht), wordt er een signaal overgezonden. Wanneer het signaal op de juiste wijze wordt ontvangen, laat het apparaat een piep horen.

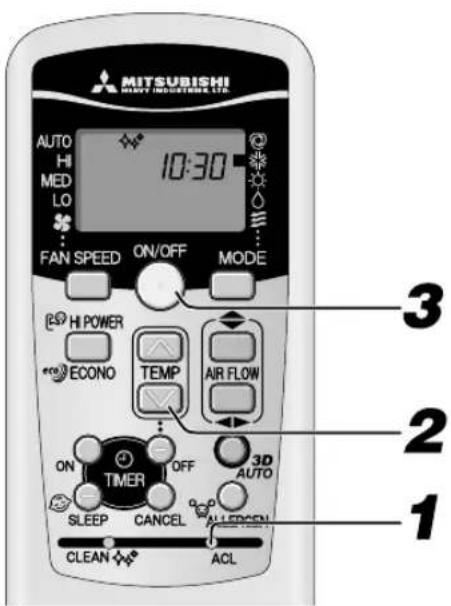

Instelprocedure voor de huidige tijd

■ Wanneer u de batterijen insteekt, maakt de huidige tijd automatisch plaats voor de tijdinstelstand. 13:00 wordt als actuele tijd weergegeven. Stel de juiste tijd in. Voorbeeld: Instellen op 10:30.

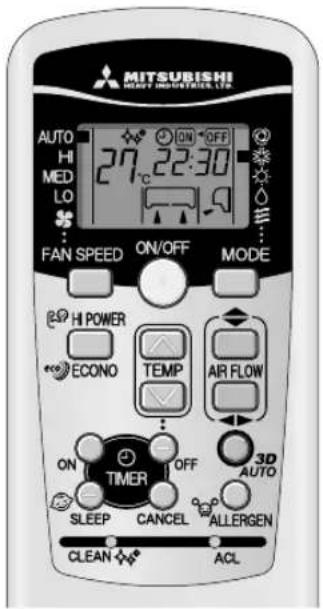

MITSUBISHI HAIY INDUSTRIES LTD AUTO HI MED LO 10:30 FAN SPEED ON/OFF MODE E® HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER CANCEL ALEDEN SLEEP CANCEL CLEAN ACL

Druk op de ACL schakelaar.

Druk deze knop in met de punt van een balpen of iets dergelijks. De display met de tijdsaanduiding knippert en kan ingesteld worden op de huidige tijd.

Druk op de knop ☐ of .

(Ingesteld op 10:30)

Druk op de ON/OFF toets.

De display stopt met knipperen waarna de instelling is voltooid. Druk binnen de 60 seconden op deze knop na de actie uit stap 2, anders wordt de tijd niet ingesteld.

- De tijdklokfunctie werkt op basis van de klok. Stel deze dus correct in. - De afstandsbedieningsgegevens worden teruggesteld wanneer de huidige tijd wordt ingesteld.

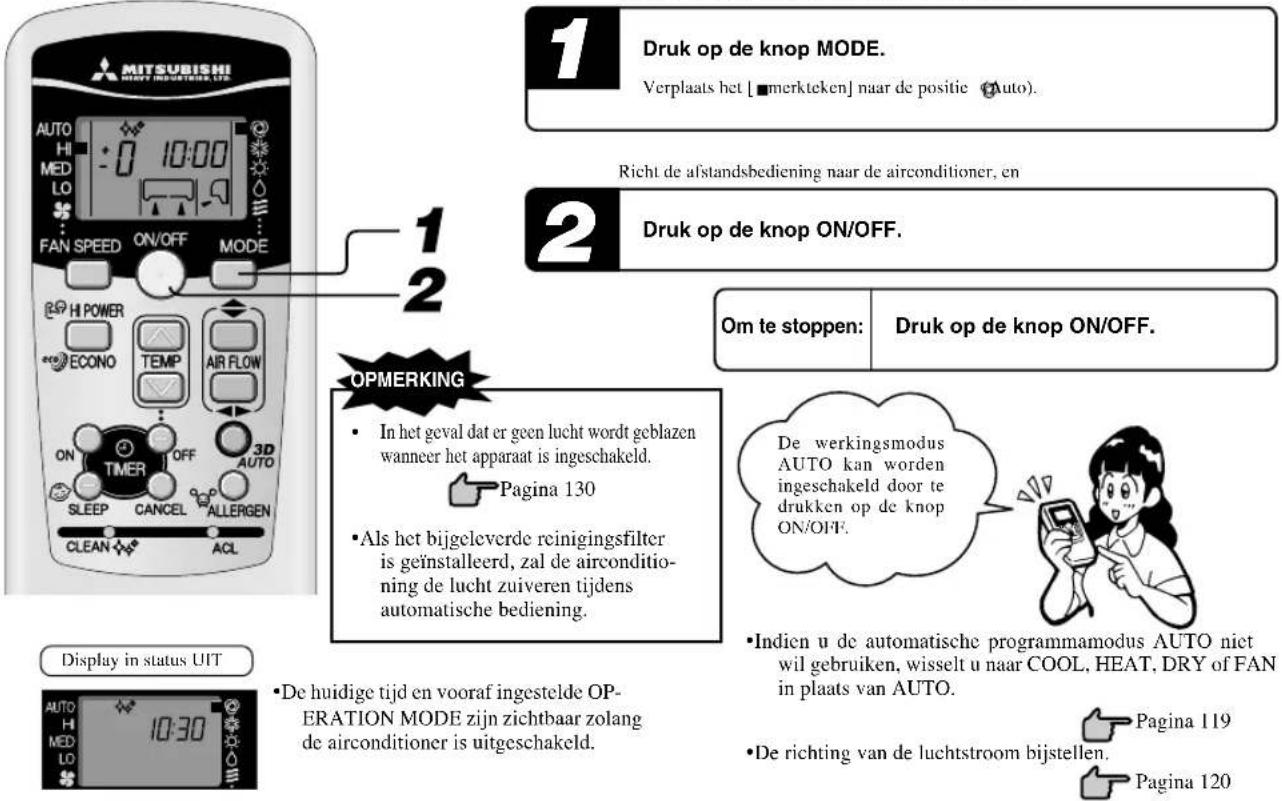

Gebruik van de werkingsmodus AUTO

■ De werkingsmodus AUTO selecteert automatisch de werkingsmodus (COOL, HEAT, DRY), afhankelijk van de kamertemperatuur op het moment dat deze wordt ingeschakeld. Wanneer het apparaat niet in de werkmodus AUTO is:

MITSUBISHI MINTY INDUSTRIE LTD AUTO HI MED LO FAN SPEED ON/OFF MODE 1 2 Druk op de knop MODE. Verplaats het [■merkteken] naar de positie (Auto). Richt de afstandsbediening naar de airconditioner, en Druk op de knop ON/OFF. Om te stoppen: Druk op de knop ON/OFF. OPMERKING • In het geval dat er geen lucht wordt geblazen wanneer het apparaat is ingeschakeld. Pagina 130 • Als het bijgeleverde reinigingsfilter is geinstalleerd, zal de airconditioning de lucht zuiveren tijdens automatische bediening. Display in status UIT • De huidige tijd en vooraf ingestelde OPERATION MODE zijn zichtbaar zolang de airconditioner is uitgeschakeld. • Indien u de automatische programmamodus AUTO niet wil gebruiken, wisselt u naar COOL, HEAT, DRY of FAN in plaats van AUTO. • De richting van de luchtstroom bijstellen. Pagina 119 Pagina 120

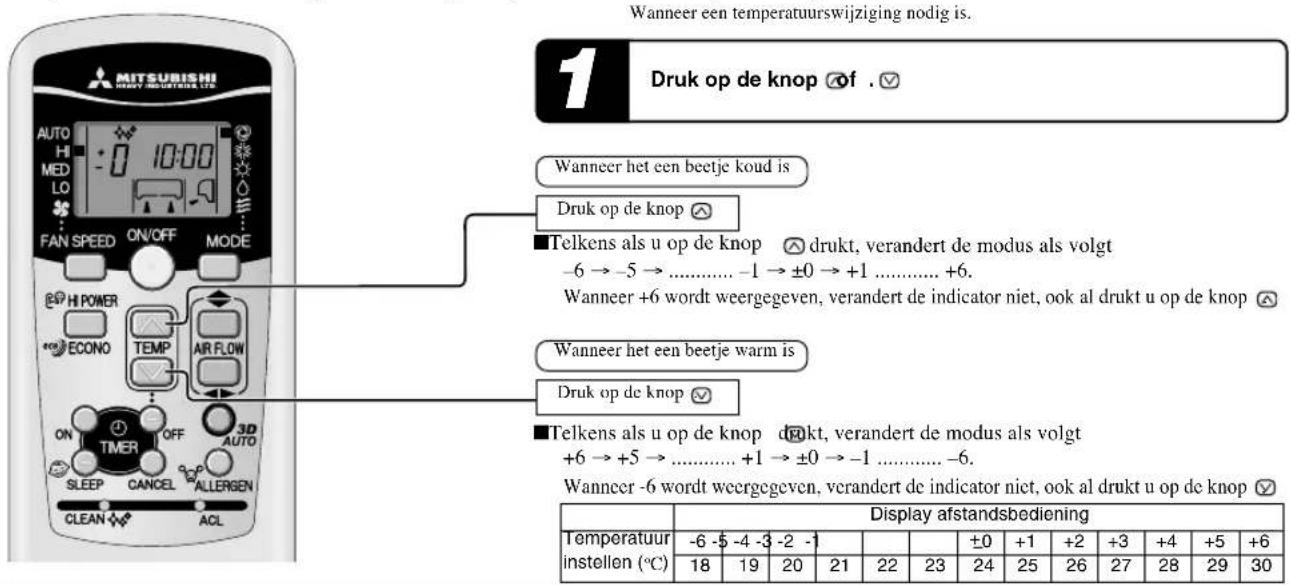

Temperatuur aanpassen in de werkingsmodus AUTO

Zelfs tijdens de werkingsmodus AUTO kan de luchttemperatuur worden aangepast. Met de knoppen ☑ en ☑ zijn 6 aanpassingsniveaus mogelijk. Tijdens de automatische werking wordt 24°C ingesteld, zowel voor verwarming als koeling.

Wanneer een temperatuurswijziging nodig is. 1 Druk op de knop □ of . ▼ Wanneer het een beetje koud is Druk op de knop ▼ ■Telkens als u op de knop □ drukt, verandert de modus als volgt -6 → -5 → ...... -1 → ±0 → +1 ...... +6. Wanneer +6 wordt weergegeven, verandert de indicator niet, ook al drukt u op de knop ▼ Wanneer het een beetje warm is Druk op de knop ▼ ■Telkens als u op de knop drukt, verandert de modus als volgt +6 → +5 → ...... +1 → ±0 → -1 ...... -6. Wanneer -6 wordt weergegeven, verandert de indicator niet, ook al drukt u op de knop ▼ Display afstandsbediening Temperatuur instellen (°C) -6 -5 -4 -3 -2 -1 ±0 +1 +2 +3 +4 +5 [phone] 25 26 27 28 29 30

FAN SPEED

■U kunt de capaciteit van de airconditioner instellen in de modus verwarmen, koelen of ventileren.

Capaciteit volgens uw keuze	FAN SPEED
Automatisch ingesteld door computer	AUTO
Krachtig met grote capaciteit	HI
Standaardinstelling	MED
Energiespaarstand	LO

Druk op de knop FAN SPEED

Verplaats het [■merkteken] naar de gewenste ventilatorsnelheid.

- Wanneer u de FAN SPEED-schakelaar van HI naar LO omzet, kunt u mogelijk de koelvloeistof door het systeem horen lopen.

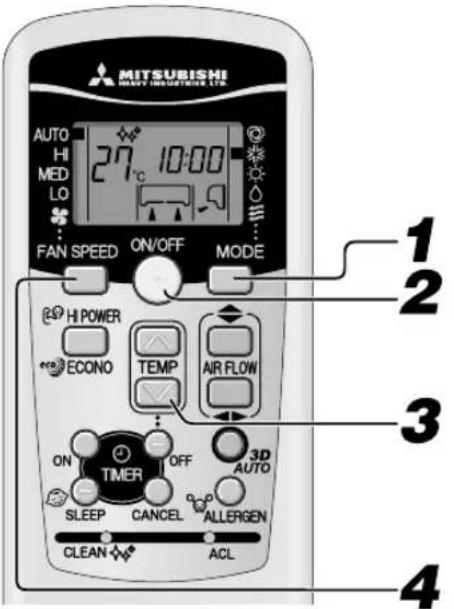

Gebruik werkingsmodus COOL/HEAT/DRY/FAN

Richt de afstandsbediening naar de airconditioner, en

MITSUBISHI HKEY INFECTION LTD. AUTO HI MED LO FAN SPEED ON/OFF MODE 1 2 3 4 ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

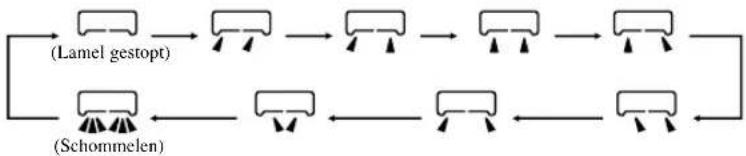

Procedure voor aanpassing richting luchtstroom.

Druk op de selectieknop MODE.

Verplaats het [■merkteken] naar de gewenste werkingsmodus.

Druk op de knop ON/OFF.

Druk op de knop TEMP.

Druk op de knop Ⓞf voor de gewenste temperatuur.

Standaard

COOL

26°C~28°C

HEAT

22°C~24°C

DRY

24°C~26°C

FAN

—

Druk op de knop FAN SPEED.

Stel de gewenste ventilatorsnelheid in.

OPMERKING

•In het geval dat er geen lucht wordt geblazen wanneer het apparaat begint te verwarmen. Page 130

- Het programma voor de werking kan tevens worden ingesteld of gewijzigd wanneer de airconditioner niet is ingeschakeld.

Om te stoppen:

Druk op de knop ON/OFF.

Werkingstemperatuur airconditioner

■ Gebruik het apparaat binnen het onderstaande werkingsbereik. Gebruik buiten dit bereik kan resulteren in inschakeling van beveiligings-elementen waardoor het apparaat niet kan worden gebruikt.

	Koelfunctie Verwarmingsfunctie
Buitentemperatuur Ca.	-15 tot 46 °C Ca. -15 tot 21 °C
Binnentemperatuur Ca.	18 tot 32 °C Ca. 15 tot 30 °C
Vochtigheid binnen v	Minder dan ca. 80 %Het langdurig gebruik van het apparaat bij een ochtigheidsniveau van meer dan 80% kan resulteren in condensvorming op het oppervlak van binnenapparaat, wat waterdruppels tot gevolg heeft.	—

Kenmerken van werkingsmodus HEAT

Mechanisme en capaciteit van werkingsmodus HEAT

■Mechanisme

• Het apparaat haalt warmte uit de koude buitenlucht, brengt die naar binnen en verwarmt de kamer. Een eigenschap van een warmtepompsysteem is dat de verwarmingscapaciteit afneemt wanneer de temperatuur van de buitenlucht kouder wordt.
• Het kan een tijdje duren voordat de airconditioner warme lucht afgeeft, wanneer u het apparaat inschakelt.
• Indien de buitentemperatuur erg laag wordt, is het verstandig een aanvullende warmtebron te gebruiken.

Ontdooien

Indien de buitentemperatuur laag wordt en de vochtigheid hoog is, kan de warmtewisselaar in het buitenapparaat bevriezen, hetgeen efficiënte verwarming verhindert.

Als dat gebeurt, is de automatische ontdooifunctie geactiveerd en tijdens het ontdooien stopt de verwarming gedurende 5 tot 15 minuten.

• De ventilator in zowel het binnen- als het buitenapparaat stopt en de indicator RUN knippert langzaam (1,5 sec. ON, 0,5 sec. OFF) tijdens het ontdooien.
• Het buitenapparaat kan stoom afgeven tijdens het ontdooien. Dit is om het ontdooien te helpen en is geen storing.
• De werkingsmodus HEAT wordt hervat, zodra het ontdooien is voltooid.

Procedure voor bijstellen luchtstroom

De richting van de luchtstroom aanpassen

■U kunt de richting naar boven/naar benedenaanpassen met de knop AIRFLOW ◆ (OMHOOG/OMLAAG) op de afstandsbediening. Elke keer als u op deze knop drukt wijzigt de modus als volgt: Bijstellen modus AIRFLOW (OMHOOG/OMLAAG).

(Flap is gestopt) (Schommelen)

■ U kunt de richting naar links of naar rechts aanpassen met de knop AIRFLOW (LEFT/RIGHT) op de afstandsbediening. Elke keer als u op deze knop drukt wijzigt de modus als volgt: Bijstellen modus AIRFLOW (LEFT/RIGHT).

OPMERKING VOOR HET VERWARMEN

• Wanneer de verwarming wordt gestart, staan de flap en lamel vast op een bepaalde positie, horizontaal in het midden, om koude tocht te vermijden, en zullen terugkeren naar de positie die eerder was ingesteld nadat de warme luchttoevoer start.
• De richting van de flap en lamel worden in de horizontale positie in het midden gezet wanneer de kamer de gewenste temperatuur bereikt en de compressor stopt of wanneer de ontdooifunctie actief is.
• De richting van de luchtstroom kan niet worden gewijzigd in de bovenvermelde situaties. Wijzig de richting van de luchtstroom nadat de warme lucht wordt uitgeblazen en de flap/lamel naar de ingestelde positie gaat.

Wanneer u éénmaal op de knop AIRFLOW (UP/DOWN of LEFT/RIGHIT) drukt terwijl de flap of lamel in beweging is, zullen deze stoppen op hun positie. Omdat deze hoek wordt opgeslagen in de microcomputer, zullen de flap en lamel automatisch naar deze positie terugkeren als het apparaat een volgende keer wordt opgestart. Aangezien deze hoek wordt opgeslagen in de microcomputer, wordt de flap of lamel automatisch weer op deze hoek ingesteld wanneer het apparaat opnieuw wordt ingeschakeld.

GEVAAR

- Stel objecten niet gedurende lange tijd bloot aan de luchtstroom van de airconditioning.

OPGELET

• Wanneer in werkingsmodus COOL of DRY, laat dan het apparaat niet gedurende een lange periode werken als de luchtuitvoer naar beneden gericht is. Anders kan er vocht condenseren op de buitenste rooster en naar beneden druppelen. Hierdoor kan er vocht condenseren op het buitenste rooster en er kan water gaan druppelen.
• Probeer de flappen en lamellen niet met de hand te verstellen, omdat de controlehoek kan veranderen en de flap of lamel dan niet meer volledig kan sluiten.

•Aanbevolen hoek voor de flap bij het stoppen

3D AUTO werkingsmodus

De ventilatorsnelheid en de luchtstroomrichting worden automatisch geregeld, zodat het effect van de airconditioning doeltreffend en gelijkmatig over de gehele kamer wordt gespreid.

MITSUBISHI HKEY INDUSTRIES LTD. AUTO HI MED LO -0 10:00 3D AUTO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

Druk op de ON/OFF toets.

Druk op de 3D AUTO toets.

Elke keer als de knop 3D AUTO wordt ingedrukt, wordt de weergave gewijzigd in de volgorde:

Uitschakelprocedure

Druk op de 3D AUTO toets zodat het 3D AUTO indicatorlampje dooft.

OPMERKING

• De 3D AUTO werking wordt uitgeschakeld wanneer u overstapt op een ander bedieningsprogramma.
• Het 3D AUTO lampje blijft branden zolang het apparaat in 3D AUTO werking is.
• Wanneer de 3D AUTO werking wordt uitgeschakeld, verandert de luchtstroomrichting naar die eerder werd gebruikt, voordat de 3D AUTO functie werd ingeschakeld.

Gebruik werkingsmodus SLEEP TIMER

■Het apparaat stopt automatisch aan het einde van de ingestelde tijdsduur.

De ingestelde temperatuur wordt automatisch geregeld wanneer een bepaalde tijd is verstreken om te vermijden dat het te koud of te warm wordt.

Pagina 123

MITSUBISHI 22:00 AUTO HI MED LO FAN SPEED ON/OFF MODE EPO HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER CANCEL ALLERGEN SLEEP CLEAN ACL 1

De ingestelde tijd wijzigen

Stel een nieuwe tijd in door op de knop SLEEP te drukken.

Uitschakelingsprocedure

Druk op de knop CANCEL om de SLEEP-indicator uit te zetten.

Druk op de knop SLEEP.

■Als u hierop drukt wanneer het apparaat is uitgeschakeld,

De werkingsmodus SLEEP TIMER start met de vorige instellingen, en de airconditioner wordt terug uitgeschakeld wanneer de tijd verstreken is.

■Als u hierop drukt wanneer het apparaat is ingeschakeld,

de airconditioner wordt uitgeschakeld wanneer de ingestelde tijd verstreken is. Elke keer als u op deze knop drukt, wijzigt de aanduiding als volgt:

Voorbeeld: U wilt dat het apparaat na 7 uur wordt uitgeschakeld

Het lampje van de tijdklok brandt (geel).

- Het apparaat stopt automatisch nadat de ingestelde tijdsduur is verstreken.

• De SLEEP ruststand werkt niet tijdens de ALLERGEN CLEAR filterwerking.
• Dit kan niet samen met OFF-TIMER ingesteld worden.

Gebruik werkingsmodus OFF-TIMER

■Het apparaat stopt automatisch wanneer de ingestelde tijd wordt bereikt.

Start de operatie vanaf stap 1 als de airconditioner is uitgeschakeld. Als deze is ingeschakeld, begint u bij stap 2.

Voorbeeld: U wilt het apparaat uitschakelen om 22:30.

MITSUBISHI AUTO HI MED LO FAN SPEED ON/OFF MODE 1 2,4 3 OFF 27.22:30 ECONO TEMP AIR FLOW ON TIMER 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

De ingestelde tijd wijzigen

Stel een nieuwe tijd in met behulp van de knop OFF-TIMER.

Uitschakelingsprocedure

Druk op de knop CANCEL om de tijdklok op de display uit te schakelen.

Druk op de knop ON/OFF.

Druk op de knop OFF TIMER.

De indicator OFF TIMER offippert.

Druk op de knop ☑ of .

Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in de volgorde:

Elke keer er op een knop wordt gedrukt, wordt de weergave gewijzigd in de volgorde:

Ingesteld op 22:30.

Druk op de knop OFF TIMER.

Als de display stopt met knipperen en continue brandt, is de instelling voltooid. Het tijdkloklampje (geel) brandt.

• Het apparaat stopt aan het einde van het ingestelde tijdvak.
• Druk binnen 60 seconden op deze knop na de actie uit stap 3, anders wordt de tijd niet ingesteld.
• De huidige tijd wordt niet getoond tijdens de werkingsmodus OFF-TIMER.
• De OFF-TIMER uitschakelklok werkt niet tijdens de ALLERGEN CLEAR filterwerking.
• Een verschil tussen de werkingsmodus SLEEP TIMER en OFF-TIMER is dat de temperatuur niet automatisch wordt ingesteld bij deze laatste.

Gebruik werkingsmodus ON-TIMER

■ Het apparaat wordt 5 tot 60 minuten voor de ingestelde tijd ingeschakeld, zodat de kamer een optimale temperatuur bereikt op het ingestelde tijdstip. Pagina 123 De werking van de ON-TIMER kan worden ingesteld ongeacht of het apparaat is ingeschakeld.

Voorbeeld: U wilt een aangename kamertemperatuur om 8:00.

MITSUBISHI Heavy Industries LO AUTO HI MED LO 27°C 8:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIME OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1,3

1 Druk op de knop ON-TIMER. De indicator ON TIMER 📄nippert. 2 Druk op de knop Ⓧf .✓ Elke keer er op een knop Ⓧwordt gedrukt, wordt de weergave gewijzigd in de volgorde: →0:00 0:10 0:20 →⋯ →1:00 1:40 →(Einheden van tien minuten) Elke keer er op een knop Ⓧwordt gedrukt, wordt de weergave gewijzigd in de volgorde: →0:00 23:50 23:40 →⋯ →23:00 22:50 →(Einheden van tien minuten) Ingesteld op 8:00.

3 Druk op de knop ON-TIMER. Als de display stopt met knipperen en continue brandt, is de instelling voltooid. De schakelkloklamp (geel) brandt. De werkingsmodus stopt als dit is ingesteld tijdens de werking.

De ingestelde tijd wijzigen

Stel een nieuwe tijd in met behulp van de knop ON-TIMER.

Uitschakelingsprocedure

Druk op de knop CANCEL om de schakelklokindicator uit te zetten.

• De werking begint 5 tot 60 minuten voor de ingestelde tijd.
• Het timer-lampje (geel) gaat op de ingestelde tijd uit.
• Druk binnen 60 seconden op deze knop na de actie uit stap 2, anders is de instelling niet voltooid.
• De huidige tijd wordt niet getoond tijdens de werkingsmodus ON-TIMER.
• De ON-TIMER inschakelklok werkt niet tijdens de ALLERGEN CLEAR filterwerking.

Gebruik werkingsmodi SLEEP TIMER + ON-TIMER

■Gecombineerd gebruik van de werkingsmodi SLEEP TIMER en ON TIMER.

MITSUBISHI SHORT HOSPITAL LED AUTO HI MED LO 3H 8:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER CANCEL ALLERGEN SLEEP CANCEL CLEAN ACL

Voorbeeld: Het apparaat dient binnen 3 uur te worden uitgeschakeld, en rond 8:00 uur dient de ingestelde temperatuur terug bereikt te zijn.

■Instelling SLEEP TIMER

Instellen volgens de procedure op pagina 121.

■Instelling van de werkingsmodus ON TIMER

Stel de werkingsmodus ON TIMER in volgens bovenstaande procedure.

Het instellen van het tijdkloklampje (geel) van dit apparaat is voltooid.

• Nadat de ingestelde tijd voor SLEEP TIMER bereikt is, stopt het apparaat en dit wordt 5 tot 60 minuten voor de ingestelde tijd van ON TIMER terug ingeschakeld.
• Het tijdkloklampje wordt uitgeschakeld wanneer de ingestelde tijd van ON TIMER wordt ingesteld.

De ingestelde tijd wijzigen

Stel een nieuwe tijd in met behulp van de knop SLEEP of de knop ON TIMER.

Uitschakelingsprocedure

Druk op de knop CANCEL om de tijdklok op de display uit te schakelen.

Gebruik werkingsmodus PROGRAM TIMER

De werking van de combinatie van de ON en OFF TIMER. Eens de werkingsmodi van de tijdklok zijn ingesteld zullen deze elke dag opnieuw herhaald worden, tenzij op de knop ON/OFF wordt gedrukt.

MITSUBISHI HEAVY INDUSTRIES LTD AUTO HI MED LO 27°C 22:30 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL

Voorbeeld: Wanneer het apparaat dient te worden uitgeschakeld om 22:30 en de kamer rond 8:00 uur de ingestelde temperatuur dient te bereiken.

■Instellen van de OFF TIMER-werking

Volg voor het instellen de procedures op Pagina 121. Ingesteld op

■Instelling van de ON TIMER-werking

Volg voor het instellen de procedures op Pagina 122. Ingesteld op

Het tijdkloklampje (geel) op het apparaat zal oplichten als de instelling voltooid is.

De ingestelde tijd wordt weergegeven op de afstandsbediening. De weergave op de display wijzigt afhankelijk van de werkingsstatus.

Met ON TIMER start de airconditioner. Met OFF TIMER stopt de airconditioner vervolgens weer.

Met OFF TIMER stopt de airconditioner. Vervolgens start de airconditioner weer bij ON TIMER.

Wijzigen van de ingestelde tijd

Stel een nieuwe tijd in met behulp van de knoppen OFF TIMER en ON TIMER.

Comfortstart

In werkingsmodus ON TIMER, schakelt het apparaat voor de ingestelde tijd in, zodat de kamer de optimale temperatuur bereikt op het ingestelde tijdstip. Dit wordt "Comfortstart" genoemd.

- Mechanisme

De kamertemperatuur wordt ongeveer 60 minuten voor het ingestelde tijdstip gecontroleerd. Afhankelijk van de temperatuur op dat moment, wordt de airconditioner ingeschakeld 5 tot 60 minuten voordat de tijdklok op de ON-tijd staat.

- De functie is beschikbaar in werkingsmodi COOL en HEAT (inclusief AUTO). Hij werkt niet voor de werkingsmodi DRY.

In de werkingsmodus COOL (Stop) Apparaat ingeschakeld (Ingeschakeld) temperatuur Controleert kamertemp. 60 min. van tevoren. ervoor. Ingestelde tijd

Uitschakelingsprocedure

Druk op de knop CANCEL om de tijdklok op de display uit te schakelen.

SLEEP TIMER

Wanneer SLEEP TIMER is geselecteerd, wordt de temperatuur na verloop van tijd automatisch aangepast, zodat de kamer niet te koud wordt tijdens het koelen of te warm wordt tijdens het verwarmen.

•Tijdens het koelen: de vooraf ingestelde temperatuur wordt met 1°C verlaagd aan het begin van de werkingsmodus SLEEP (wanneer de tijdklok is ingesteld). Nadien stijgt de temperatuur met 1°C elk uur, totdat de temperatuur bereikt wordt die 1°C hoger is dan de huidige temperatuur.

• Tijdens het verwarmen: de vooraf ingestelde temperatuur wordt met 1°C verlaagd bij het begin van de werkingsmodus SLEEP (wanneer de tijdklok is ingesteld). Nadat de temperatuur 3°C daalt in een uur en 6°C daalt in twee uur onder de huidige temperatuur.

Gebruik werkingsmodus ALLERGEN CLEAR

MITSUBISHI MUSKY INDUSTRIAL LTD. AUTO HI MED LO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON TIMER OFF 3D AUTO SLEEP CANCEL ALLERGEN CLEAN ACL 1

■De kracht van enzymen wordt gebruikt om allergieveroorzakende allergenen te verwijderen. Deze allergenen hopen zich op het allergeenverwijderende filter op. Richt de afstandsbediening naar de airconditioning.

1

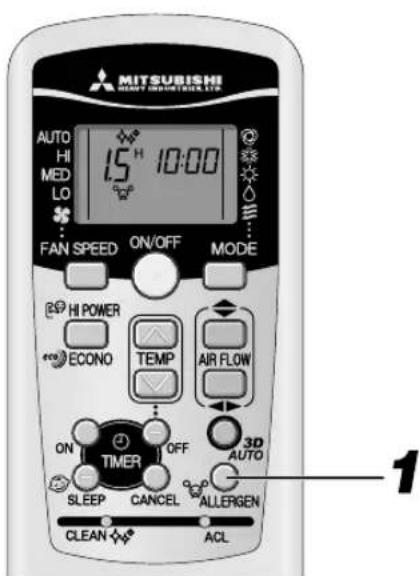

Druk op de knop ALLERGEN CLEAR.

Stoppen:

Druk op de knop ON/OFF of de knop ALLERGEN CLEAR.

OPMERKING

•Aangezien de kamertemperatuur hierdoor sterk kan veranderen, wordt aanbevolen deze functie te gebruiken wanneer er niemand in de kamer is. (De functie wordt na ongeveer 90 minuten automatisch beëindigd).
•Tijdens de werkingsmodus ALLERGEN CLEAR kunt u de temperatuur, de ventilatorsnelheid, de richting van de luchtstroom en de tijdklok niet instellen.

Gebruik werkingsmodi HIGH POWER/ECONOMY

Als de airconditioner niet is ingeschakeld, richt u de afstandsbediening op het apparaat en

MITSUBISHI SHORT INRIGATION SYSTEM AUTO HI MED LO 27°C 10:00 FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER CANCEL ALLERGEN SLEEP CLEAN ACL 1 2

Druk op de knop ON/OFF.

Druk op de knop HI POWER/ECONO.

- Als de werkingsmodus is ingesteld op AUTO, COOL of HEAT Elke keer er op een knop HI POWER/ECONO wordt gedrukt, wordt de indicator gewijzigd in de volgorde;

- Als de werkingsmodus is ingesteld op DRY of PROGRAM TIMER Elke keer er op een knop HI POWER/ECONO wordt gedrukt, wordt de indicator gewijzigd in de volgorde:

Met betrekking tot de werkingsmodus HIGH POWER

Als u op de knop HI POWER/ECONO drukt, wordt het werkvermogen versterkt en wordt er 15 minuten onafgebroken met extra vermogen gekoeld of verwarmd. De afstandsbediening wordt weergegeven en de weergave van FAN SPEED verdwijnt.

•Tijdens de werkingsmodus HIGH POWER wordt de kamertemperatuur niet geregeld. Wanneer deze overdadige koeling of verwarming veroorzaakt, drukt u op de knop HI POWER/ECONO om de werkingsmodus HIGH POWER te annuleren.
- De HIGH POWER werkingsstand is niet beschikbaar tijdens de DRY droogfunctie, de programma-timer en de 3D AUTO werking.
- Wanneer de werkingsmodus HIGH POWER is ingesteld na ON TIMER, zal de werkingsmodus HIGH POWER starten op het ingestelde tijdstip.

• Wanneer de volgende werkingsmodi zijn ingesteld, zal de werkingsmodus HIGH POWER geannuleerd worden.
  ①Wanneer u opnieuw op de knop HI POWER/ECONO drukt.
  ②Wanneer een andere werkingsmodus wordt ingeschakeld.
  ③Wanneer er 15 min. zijn verstreken sinds de werkingsmodus HIGH POWER is begonnen.
  ④Wanneer de 3D AUTO toets is ingedrukt.
• Werkt niet terwijl de airconditioner is uitgeschakeld.

Met betrekking tot de werkingsmodus ECONOMY

Door op de HI POWER/ECONO-knop te drukken, start u een zachte werking met de voeding in de lage stand om excessief afkoelen of verwarmen te voorkomen.

Het apparaat werkt 1,5°C hoger dan de ingestelde temperatuur tijdens het koelen of 2,5°C lager dan tijdens het verwarmen. De afstandsbediening eco wordt weergegeven en de weergave van FAN SPEED verdwijnt.

- De werkingsmodus ECONOMY wordt ingeschakeld de volgende keer dat de airconditioner inschakelt, in het volgende geval.

①Wanneer de airconditioner wordt gestopt door de knop ON/OFF tijdens de werkingsmodus ECONOMY.
②Wanneer de airconditioner is gestopt in de werkingsmodi SLEEP of OFF TIMER tijdens de ECONOMY werkingsmodus.
③Wanneer de werkingsmodus na de modi CLEAN of AL-LERGEN CLEAR wordt hervat.

• Wanneer de volgende werkingsmodi zijn ingesteld, zal de ECONOMY modus worden geannuleerd.
  ①Wanneer u opnieuw op de knop HI POWER/ECONO drukt.
  ②Wanneer u de werkingsmodus omschakelt van DRY naar FAN.
• Werkt niet terwijl de airconditioner is uitgeschakeld.

Gebruik werkingsmodus SELF CLEAN

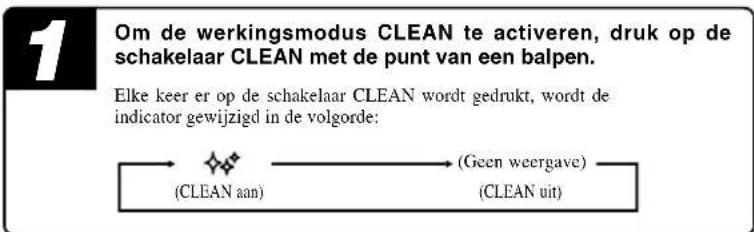

De werkingsmodus CLEAN dient te worden uitgevoerd nadat AUTO, COOL en DRY zijn gebruikt om vocht uit het apparaat te verwijderen om de groei van schimmel en bacteriën onder controle te houden.

MITSUBISHI MINTU INSURANCE LTD. AUTO HI MED LO FAN SPEED ON/OFF MODE HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER SLEEP CANCEL ALLERGEN CLEAN ACL 1

• Twee uur later stopt de airconditioner automatisch. Om de airconditioner onmiddellijk te stoppen, drukt u op de aan-/uitknop.
• Werkingsmodus CLEAN kan niet worden gebruikt na de modi HEAT, FAN. OFF-TIMER, SLEEP en ALLERGEN CLEAR.
• De ventilator van het binnenapparaat draait ongeveer twee uur in de werkingsmodus CLEAN.
• Het RUN lampje brandt tijdens de CLEAN reinigingsprocedure.

• Door op de knop SLEEP of ALLERGEN CLEAR te drukken tijdens de werkingsmodus CLEAN, zal deze modus CLEAN worden geannuleerd en het apparaat verdergaan in werkingsmodi SLEEP of ALLERGEN CLEAR.
• Dit is geen functie voor het verwijderen van schimmel, bacteriën of vuil dat zich al op het apparaat heeft afgezet.

Automatische herstelfunctie

■Wat is de automatische herstelfunctie?

• De automatische herstelfunctie slaat de werkingsmodus van de airconditioner op net voordat deze door een stroomstoring werd uitgeschakeld, en herstelt de werking automatisch nadat de stroomtoevoor is hersteld.
• De volgende instellingen worden geannuleerd:

①Instellingen van de schakelklok

②Gebruik in de 'HIGH POWER'-stand

OPMERKING

• De automatische herstelfunctie is ingeschakeld wanneer de airconditioner verscheept wordt uit de fabriek. Neem contact op met uw dealer als deze functie moet worden uitgeschakeld.
• Bij een stroomstoring wordt de instelling van de timer geannuleerd. Nadat de stroomstoring is opgeheven, moet u de timer weer instellen.

Tips voor een efficiënt gebruik

■ Gebruik de onderstaande tips voor het meest zuinige en aangename gebruik van de airconditioner.

Stel een normale kamertemperatuur in.Extreem hoge of lage temperaturen zijn niet goed voor uw gezondheid en verspillen onnodig elektriciteit.	Maak de filters regelmatig schoon.Verstopte filters blokkeren de luchtstroom en veroorzaken een minder effectieve werking.	Voorkom direct zonlicht en tocht.Sluit tijdens het koelen direct zonlicht buiten met gordijnen of blindering. Houd de ramen en deuren dicht, tenzij u ventileert.
Stel de richting van de luchtstroom goed in.Pas de luchtstroom naar boven/beneden en links/rechts aan zodat een regelmatige kamertemperatuur is gewaarborgd.	Gebruik het apparaat alleen wanneer het nodig is.Gebruik de tijdklok op de juiste manier zodat het apparaat alleen wordt ingeschakeld wanneer het nodig is.	Gebruik geen warmtebronnen tijdens het koelen.Houd warmtebronnen zoveel mogelijk buiten de kamer.

Instelling voor de installatieplaats

■ Houd rekening met de plaats van de airconditioning en stel het bereik van de linker/rechter luchtstroom zo in dat de airconditioning optimaal doeltreffend werkt.

MITSUBISHI HKEY INDUSTRIES LTD AUTO HI MED LO FAN SPEED ON/OFF MODE @ HI POWER ECONO TEMP AIR FLOW ON OFF 3D AUTO TIMER CANCEL ALLERGEN SLEEP CLEAN ACL 1,4 2 3

Als de airconditioning werkt, drukt u op de ON/OFF toets om de werking te stoppen. De instelling voor de installatieplaats kan niet verricht worden terwijl het apparaat nog werkt. Houd de AIR FLOW ♦op/neer-toets en de AIRFLOW ← LEFT/RIGHT-toets beide tegelijk 5 seconden of langer ingedrukt. De aanduiding voor de installatieplaats licht op.

4 Druk op de ON/OFF aan/uit-toets. Hiermee is de installatieplaats van de airconditioning ingesteld. Indrukken binnen 60 seconden na het instellen van de installatieplaats (terwijl de aanduiding voor de installatieplaats nog verlicht is). druk binnen 60 sec.!

Airconditioning-installatieplaats en luchtstroom-bereik

Het onderstaande schema toont het luchtstroom-bereik behorend bij de installatieplaats van de airconditioning. Houd rekening met de layout van uw kamer en stel het luchtstroom-bereik zo in dat in dat de airconditioning optimaal doeltreffend werkt.

Luchtstroom-bereik
(Linkerkant-installatie)

Luchtstroom-bereik
(Midden-installatie)

Schakel de netstroom uit.

• Mors geen vloeistoffen.

Er bestaat het gevaar van elektrische schokken.

Maak het apparaat schoon met een zachte, droge doek.

• Raak de aluminium koelribben van de warmtewisselaar niet aan.

•Zorg ervoor dat u stevig op een ladder of een ander stabiel voorwerp staat wanneer u het inlaatpaneel en het filter verwijdert.

Gebruik geen van volgende producten:

Dit kan het apparaat vervormen of verkleuren.

- Wasbenzine, verfverdunner, reinigingsproducten, enz...

Deze kunnen het apparaat vervormen of krassen.

Tijdens het gebruiksseizoen

Het luchtfilter schoonmaken

De standaardperiode is eenmaal per twee weken

•Trek het luchtinlaatpaneel naar voren.

•Houd het paneel vast aan de inkepingen en til het een beetje op om het paneel te verwijderen.

2 Schoonmaken

Als het luchtfilter erg vies is, maakt u het met warm water schoon (circa 30°C) en droogt u het goed.

OPGELET

• Maak de filters niet schoon met kokend water.
  • Droog ze niet boven een open vuur.
  •Trek ze voorzichtig naar buiten.

3 Het luchtfilter terugplaatsen

•Houd de filter stevig vast aan beide zijden zoals rechts wordt getoond, en plaats het stevig terug.
- Het gebruiken van de airconditioner zonder de lucht-filters terug te plaatsen maakt het apparaat stoffig en kan schade veroorzaken.

Schoonmaken van het apparaat

• Maak het apparaat schoon met een zachte, droge doek of gebruik een stofzuiger.
• Als het apparaat erg vies is, maakt u het schoon met een doek die gedrenkt is in warm water.

Het luchtinlaatpaneel schoonmaken

• Het luchtinlaatpaneel verwijderen en installeren.
  • Reinig het paneel met een zachte, droge doek.

OPGELET

•Reinig het luchtinlaatpaneel niet met water.

Het luchtinlaatpaneel openen en sluiten

Openen

Plaats uw vingers langs de uitsparingen aan beide zijden van het paneel en trek het paneel voorwaarts zodat het ongeveer 60 graden open staat.

Ondersteun het met uw duimen Het binnenste luchtinlaatpaneel Het buitenste luchtinlaatpaneel

Verwijdering, plaatsing van luchtinlaatpaneel

Verwijdering

Wanneer het luchtinlaatpaneel wordt verwijderd voor het reinigen van de binnenkant of een andere reden, open het paneel ongeveer 80 graden en trek het paneel naar voor.

Installatie

Maak de bovenrand van het luchtinlaatpaneel vast door het licht in te drukken en sluit dan het paneel.

Druk even hard aan beide kanten, en vervolgens lichtjes in het midden.

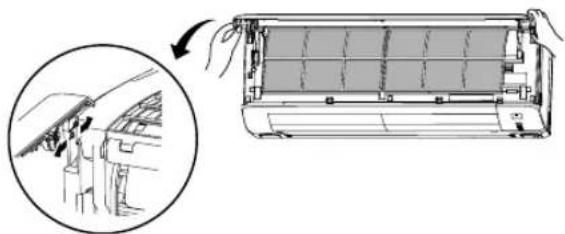

Het luchtinlaatpaneel bestaat uit twee delen, het buitenste luchtinlaatpaneel (dat altijd zichtbaar is) en het binnenste luchtinlaatpaneel (dat meestal niet zichtbaar is).

• Om het luchtinlaatpaneel te openen en te sluiten, plaatst u uw vingers in de groeven aan beide zijnden onderaan het paneel en trekt u eraan. Zorg ervoor dat u de vlakke zijde van het buitenste luchtinlaatpaneel met uw duimen ondersteunt. Hierdoor vermijdt u dat het buitenste luchtinlaatpaneel plotseling opent, wanneer u het niet ondersteunt met uw duimen, zoals in de afbeelding rechts. Voor de juiste positie van uw vingers, kijkt u naar de afbeelding links.
• Het buitenste luchtinlaatpaneel zal 5 seconden na het sluiten van het binnenste luchtinlaatpaneel automatisch sluiten (indien de unit is aangesloten op electriciteit). Forceer de unit niet om te sluiten. Hierdoor kunt u deze beschadigen.
• Gelieve het luchtinlaatpancel niet met water te reinigen.

Verwijdering, installatie van het bovenste luchtinlaatpaneel

Verwijdering

Verwijder het luchtinlaatpaneel. ① Neem de schakelaar van het luchtinlaatpaneel en trek deze omhoog tot u een klik hoort en een tab omhoog springt. ② Trek het pancel naar u toe.

Installatic

Plaats het luchtinlaatpaneel aan de rail en schuif het paneel naar de achterkant. Druk het paneel naar achter tot u een klik hoort en de tabs op hun plaats klikken.

(Om het bovenste luchtinlaatpaneel te installeren. Volg dan de stappen voor het verwijderen in omgekeerde volgorde.)

Aan het einde van het seizoen

1 Laat de ventilator een halve dag werken. Droog de binnenkant van het apparaat.

2 Schakel het apparaat uit en koppel de netstroom los. Het apparaat verbruikt ongeveer 2W, zelfs wanneer het apparaat niet in werking is. Koppel de netstroom los om energie en geld te besparen.

3 Maak de luchtfilters schoon en plaats ze terug.

4 Maak zowel het binnen- als het buitenapparaat schoon. 5 Verwijder de batterijen uit de afstandsbediening.

Aan het begin van het seizoen

1 Zorg ervoor dat er geen objecten zijn die de luchtstroom rond de luchtinlaat- en luchtuitlaatopeningen blokkeren bij het binnenapparaat en buitenapparaat.

2 Controleer of er geen corrosie of roest is op het basisframe van het buitenapparaat.

3 Controleer de aarding en controleer of die niet is gebroken of losgekomen.

4 Controleer of de luchtfilters schoon zijn.

5 Schakel de netstroom in.

6 Plaats de batterijen in de afstandsbediening.

Installeren, inspectie en vervanging van het luchtreinigingsfilter

1. Open het luchtinlaatpaneel en verwijder de luchtfilters. Pagina 127

2. Verwijder de filterhouders, met daarin het luchtreinigingsfilter, uit de airconditioner.

3. Verwijder het allergeenverwijderende (licht oranje) filter uit de filterhouder en inspecteer het filter. Verwijder met een stofzuiger alle stof en vuil uit het allergeenverwijderende filter. Vervang het allergeenverwijderende filter als dit niet schoongemaakt kan worden of ongeveer 1 jaar is gebruikt.(Het allergeenverwijderende filter dient na ongeveer 1 jaar gebruik te worden vervangen. De werkelijke vervangingsperiode kan echter verschillen, afhankelijk van de omstandigheden waarin het filter is gebruikt.)

Verwijder het fotokatalytisch wasbaar, geurverdrijvend, filterh (oranje) uit de filterhouder en inspecteer het filter. Verwijder periodiek alle stof of vuil uit het fotokatalytisch wasbaar, geurverdrijvend, filter. Als het fotokatalytisch wasbaar, geurverdrijvend, filter bijzonder vuil is, kunt u dit met water wassen. Het filter is echter breekbaar, zodat u dit filter altijd dient te wassen terwijl het in de filterhouder zit om te voorkomen dat u het beschadigd. Laat het filter in de zon drogen nadat u dit hebt gewassen. Als u het filter in de zon legt, wordt het reukverwijderende effect versterkt.

(Gooi de filterhouders niet weg. Ze kunnen hergebruikt worden.)

1. Installeer het luchtreinigingsfilter in de filterhouders en installeer dan de filterhouders in de airconditioner.

Filter Filterhouser Iter

OPMERKING

• Het allergeenverwijderende filter en het fotokatalytisch, wasbaar, geurverdrijvend filter kunnen zowel rechts als links in de airconditioning worden geinstalleerd.

• Installeer de allergeenverwijderend filter met de licht oranje kant naar voren.

• Installeer de luchtfilters en sluit het luchtinlaatpaneel. Pagina 127

OPGELET

•U kunt uw vingers verwonden aan de warmtewisselaar.

Voor vervanging van het luchtreinigingsfilter, necmt u a.u.b. contact op met uw dealer.

Artikel Functie Kleur
Allergeenverwijderend filter	De kracht van enzymen wordt gebruikt om allergieveroorzakende allergenen die zich op het filter ophopen te verwijderen.	Licht oranje
Fotokatalytisch, wasbaar, geurverdrijvend filter	Reukbronnen op het filter worden afgebroken, met als resultaat een reukverwijderend effect.	Oranje

Is het apparaat correct geïnstalleerd

Goede installatieplaats

- Plaats geen voorwerpen voor het binnenapparaat die een goede ventilatie of werking kunnen verhinderen.

- Installeer het apparaat niet in één van de volgende plaatsen:

- Plaatsen waar er ontvlambare gassen kunnen lekken.

-Plaatsen waar veel olie wordt gespetterd.

• Er kunnen storingen optreden vanwege corrosie wanneer de airconditioner in een kuuroord wordt geïnstalleerd waar zwavelgassen ontstaan, of in een onspanningsoord aan de kust waar deze blootgesteld wordt aan zeewinden. Neem contact op met uw leverancier.
• De airconditioner en de afstandsbediening dienen tenminste 1 meter van TV of radio te zijn verwijderd.
• Voer het door het binnenapparaat aan de lucht onttrokken water af naar een plaats met goede afvoer.

Let goed op geluiden tijdens gebruik!

• Wanneer u het apparaat installeert dient u een plaats te kiezen die het gewicht van de airconditioner makkelijk kan dragen en geluiden en vibratie tijdens gebruik niet doet toenemen. Als er vibraties door het huis gaan, kunt u dat oplossen door vibratie-absorberende kussentjes tussen het apparaat en de bevestigingspunten te plaatsen.
• Selecteer een plaats waar koude of warme lucht en geluid van het binnen of -buitenapparaat geen overlast veroorzaken bij uw buren.
• Laat geen hindernissen staan bij de luchtinlaat en -uitlaat van het buitenapparaat. Dit kan storingen veroorzaken en een toename van geluid tijdens gebruik.
• Indien u tijdens het gebruik een vreemd geluid hoort, dient u contact op te nemen met uw leverancier.

Inspectie en onderhoud

Afhankelijk van de natuurlijke omgeving, kan de binnenzijde van de airconditioner vuil worden na enkele jaren gebruik. Hierdoor zullen de prestaties verminderen. Naast de normale reiniging, raden we aan om eveneens een controle en onderhoud te laten uitvoeren. (Hierdoor zal de levensduur van de airconditioner langer en probleemlozer zijn.)

• Neem contact op met uw leverancier, of een distributeur, voor inspectie en onderhoud. (Voor deze dienstverlening dient te worden betaald).
  • U wordt aangeraden inspectie en onderhoud buiten het seizoen te laten plaatsvinden.
• Indien het netsnoer van dit apparaat beschadigd is, dient het alleen te worden vervangen door een reparateur die is aangewezen door de fabrikant, aangezien speciaal gereedschap gebruikt moet worden.

Problemen oplossen

Controleer het volgende voordat u contact opneemt met de servicedienst.

De airconditioner werkt helemaal niet.
Is de netstroom ingeschakeld? Is er	Staatde nijdering of de epositie "ON"?	een zekering gesprongen?

Als de airconditioner nog steeds niet goed functionecert nadat u de punten, links van deze tekst, heeft gecorrigeerd of wanneer u, na het raadplegen van pagina 130 nog steeds twijfels heeft, of als de omstandigheden zoals getoond op pagina 131 plaatsvinden, schakelt u de netstroom uit en neemt u contact op met uw leverancier.

Slechte koeling of verwarming
goede temperatuur ingesteld?Goedetemperatuur	Is het luchtfilter schoon? (Niet verstopt?)	Staan er deuren of ramen open?He

Slechte koeling
Staat er direct zonlicht in de ka-mer?	Is er een warmtebron in de ka-mer?	Zijn er teveel mensen in de ka-mer?

In deze airconditioning wordt een nieuwe koelstof (R410A) gebruikt. Wanneer u de leverancier raadpleegt over service, controle en onderhoud, leg dit uit aan de leverancier.

Goed onthouden

Het apparaat start niet onmiddellijk terug op nadat u het hebt gestopt.(Indicator RUN brandt)	Het opnieuw inschakelen van het apparaat lukt niet tot 3 minuten na het uitschakelen, dit is om het apparaat te beschermen.De microcomputer zal het apparaat zelf opnieuw inschakelen wanneer de drie minuten verstrecken zijn.
Er wordt geen lucht geblazen wanneer het apparaat net is gestart in de werkingsmodus HEATING.De indicator RUN knippert langzaam(1,5 sec. ON, 0,5 sec. OFF)	De luchtstroom is gestopt totdat de warmtewisselaar is opgewarmd (2 tot 5 min.) om te voorkomen dat konde lucht wordt uitgeblazen (HOT KEEP programma)
In de werkingsmodus HEATING wordt de eerst 5 tot 10 minuten geen lucht geblazen, of is de lucht die geblazen wordt niet warm.De indicator RUN knippert langzaam(1,5 sec. ON, 0,5 sec. OFF)	Wanneer de buitentemperatuur laag is en de vochtigheid hoog, scha-kelt de airconditioner soms automatisch over op ontdooien. U moet dan even geduld hebben. Tijdens het ontdooien kan er water of stoom uit het buitenapparaat komen.
Er wordt geen lucht geblazen wanneer het apparaat net is gestart in de werkingsmodus DRY.(De indicator RUN brandt)	De ventilator kan stoppen om te voorkomen dat uit de lucht onttrokken vocht opnieuw verdampt en om energie te sparen.
Tijdens de werkingsmodus COOL kan er stoom ontsnap-pen.	Dit kan gebeuren wanneer de kamertemperatuur en -vochtigheid erg hoog zijn. Zodra de temperatuur en vochtigheid afnemen, zal dit verdwijnen.
U ruikt iets.	De lucht die uit het apparaat geblazen wordt, ruikt vreemd. Dit wordt veroorzaakt door tabak of cosmetica die in het apparaat zijn terecht gekomen.
U hoort een zacht gorgelend geluid.	Dit wordt veroorzaakt door het stromen van de koelvloeistof in het apparaat.
U hoort een zacht krakend geluid.	Dit wordt veroorzaakt door warmte-expansie of door contractie.
U hoort een sissend of klikkend geluid.	Dit wordt veroorzaakt door de werking van de koclmiddelregel-kleppen of de elektrische onderdelen.
Na een stroomonderbreking wordt het apparaat niet opnieuw ingeschakeld, zelfs wanneer de stroomtoevoer is hersteld.	Als de automatische herstelfunctie niet is ingesteld, zal het apparaat niet automatisch terug inschakelen. Gebruik de afstandsbediening om het apparaat opnieuw in te schakelen.
Er worden geen signalen van de afstandsbediening ontvangen.	Signalen van de afstandsbediening worden mogelijk niet ontvangen indien de ontvanger van de airconditioner is blootgesteld aan direct zonlicht of ander helder licht.Indien dit het geval is, schermt u het zonlicht af of vermindert u het andere licht.
Er condenseert vocht op de luchtuitlaatroosters.	Indien de airconditioner gedurende een lange periode in een ruimte met een hoge vochtigheidsgraad wordt gebruikt, kan er vocht condenseren op de luchtuitlaatroosters en hier vanaf druppelen.
Het buitenapparaat maakt een fluitend geluid.	Het geluid betekent dat de draaisnelheid van de compressor toeneemt of afneemt.
De ventilator stopt niet onmiddellijk nadat de werking van het apparaat is gestopt.	Binnenventilator: De ventilator zal na 2 uur nog niet stoppen als er is ingesteld op de CLEAN reinigingsfunctie.Buitenventilator: De ventilator zal na ongeveer 1 minuut pas stoppen, om het apparaat te beschermen.
Het RUN lampje blijft branden, ook al is de werking gestopt.	Het RUN lampje brandt tijdens de CLEAN reinigingsfunctie.Het RUN lampje dooft wanneer de CLEAN reinigingsfunctie is afgelopen.
Het kan gebeuren dat u na het uitschakelen van het appa-raat een geluid hoort (“SHOEEE”).	Dit is het normale geluid dat u hoort als er een andere airconditioning wordt uitgeschakeld.

Neem contact op met uw leverancier

In elk van de onderstaande situaties dient u de netstroom onmiddellijk uit te schakelen en uw leverancier te informeren:

De zekering brandt vaak door of de aardlekschakelaar komt voortdurend in werking.

De kabel wordt extreem warm. Er zijn barsten in de bekleding van de kabel.

OPGELET

Als het netsnoer beschadigd raakt, vraag dan uw dealer of een erkend elektromonteur om een nieuw snoer aan te sluiten om ongelukken te voorkomen.

De TV, radio of andere apparatuur beginnen storingen te ondervinden.

Een schakelaar werkt niet goed. U hoort een vreemd geluid tijdens de werking.

werking.

Wanneer er iets abnormaals gebeurt, schakel de netstroom onmiddellijk uit en schakel het apparaat opnieuw in na 3 minuten. Schakel het apparaat opnieuw in met de knop ON/OFF op de afstandsbediening en controleer of het probleem is opgelost.

De lampjes RUN en TIMER op de display knipperen vlug (0,5 sec ON; 0,5 sec OFF) en werken niet.

Over de meervoudige airconditioner

Gelijktijdig gebruik

• De airconditioners kunnen niet tegelijkertijd op verschillende werkingsstanden staan ingesteld, bijvoorbeeld één op KOELEN en de andere op VERWARMEN.
• Als u twee apparaten op twee verschillende standen instelt, heeft de airconditioner die het eerst werd ingesteld voorrang. De airconditioner die als tweede wordt ingesteld, komt automatisch op luchtblazen te staan.
• Als u de airconditioner die als tweede wordt bediend voorrang wilt geven, stop dan de airconditioner die oorspronkelijk voorrang had of stel deze in op dezelfde werkingsstand als de tweede.

• Als de afstandsbediening op "AUTO" staat ingesteld, kiest de airconditioner bij inschakelen automatisch voor "KOELEN", "DROGEN" of "VERWARMEN", afhankelijk van de kamertemperatuur.
• Tijdens gelijktijdig gebruik van meerdere airconditioners, kan de werkingsstand van een apparaat automatisch worden omgeschakeld als de kamertemperatuur verandert; hierdoor zal het buitenapparaat worden stopgezet. In een dergelijk geval dient u in te stellen op "KOELEN" of "VERWARMEN" en niet op "AUTO". (Dit is alleen van toepassing als er meer dan één airconditioner wordt gebruikt.)

Hergebruik van koelvloeistof (olie)

- Als de binnenapparaten allemaal langere tijd niet worden gebruikt, is het mogelijk dat de koel- of verwarmingsprestaties tijdelijk verminderen. Dit komt door het rondpompen van de koelvloeistof (olie) in een of meerdere uitgeschakelde binnenapparaten. Wellicht hoort u daardoor het geluid van stromende koelvloeistof in de uitgeschakelde binnenapparaten.

Zelfdiagnosefunctie

Wij proberen onze klanten steeds een nog betere service te bieden, door de installatie van hulpmiddelen die afwijkingen in de werking van het apparaat onmiddellijk zichtbaar maken.

