Merk	Boretti
Model	SHP1290
Producttype	Afzuigkap
Gebruik	Afvoer naar buiten of recirculatie (met koolstoffilter)
Minimale afstand boven kookoppervlak	65 cm (of volgens instructies van het kooktoestel)
Diameter afvoerpijp	Minimum 150 mm
Motorstanden	4 posities (snelheden)
Automatische werking	Ingebouwde warmtesensor, past snelheid automatisch aan op temperatuur
Timer (Permanent)	5, 10 of 20 minuten met automatische uitschakeling
Verlichting	Boretti Lumina LED, aan/uit via knop A
Vetfilter	Metaal, maandelijks reinigen (handmatig of vaatwasser)
Koolstoffilter (optioneel)	Niet wasbaar, vervangen minimaal om de 4 maanden
Verzadigingsindicator filters	Knop F knippert na 40 uur (vet) of 120 uur (koolstof)
Elektrische aansluiting	230-240 V ~ 50 Hz (controleer typeplaatje)
Energieverbruik	Niet gespecificeerd
Geluidsniveau	Niet gespecificeerd
Afmetingen (B x D x H)	Niet gespecificeerd
Gewicht	Niet gespecificeerd
Materiaal	Niet gespecificeerd

Veelgestelde vragen - SHP1290 BORETTI

Wat is de minimale afstand tussen de afzuigkap en het kookoppervlak?

De afzuigkap moet minimaal 65 cm boven het kookoppervlak worden geplaatst. Als de handleiding van uw kooktoestel een grotere afstand aangeeft, heeft die voorrang.

Kan ik de afzuigkap gebruiken in recirculatiemodus zonder buitenafvoer?

Ja, u kunt de afzuigkap gebruiken in filter F-modus (recirculatie) door koolstoffilters te installeren. De gefilterde lucht keert dan via de zijdelingse openingen terug in de keuken.

Hoe stel ik de timer (permanent) in?

Druk op knop E: eenmaal voor 5 minuten, tweemaal voor 10 minuten, driemaal voor 20 minuten. De knop knippert ter bevestiging. Om uit te schakelen, druk nogmaals op E.

Wat moet ik doen als de filterindicator (knop F) knippert?

Het knipperen geeft aan dat het vetfilter gereinigd moet worden (na 40 uur) of dat het koolstoffilter vervangen moet worden (na 120 uur) als u recirculatie gebruikt. Na reiniging of vervanging drukt u op knop F om te resetten.

Hoe reinig ik het vetfilter?

Reinig het vetfilter eenmaal per maand met de hand met niet-agressieve reinigingsmiddelen of in de vaatwasser op lage temperatuur en korte cyclus.

Kan ik het koolstoffilter wassen?

Nee, het koolstoffilter kan niet worden gewassen of hergebruikt. Het moet minimaal elke 4 maanden worden vervangen.

Hoe activeer ik de automatische modus met warmtesensor?

Druk tegelijkertijd op knoppen C en D. De afzuigkap past de snelheid automatisch aan op basis van de temperatuur van het kookoppervlak. Knop B knippert ter bevestiging. Om terug te keren naar handmatige modus, druk opnieuw op C en D samen.

Wat moet ik doen als de LED-verlichting niet meer werkt?

Als de Boretti Lumina LED-verlichting defect is, neem dan contact op met de technische dienst van Boretti voor vervanging.

Zijn er risico's verbonden aan het gebruik van open vuur onder de afzuigkap?

Ja, het is streng verboden om met open vuur onder de afzuigkap te koken. Dit kan de filters, elektronica beschadigen en brand veroorzaken.

Hoe voer ik de lucht naar buiten af?

Sluit de afzuigkap aan op een afvoerpijp met een diameter van minimaal 150 mm. Gebruik plakband (geen schroeven) om de terugslagklep niet te blokkeren. De pijp moet zo kort en recht mogelijk zijn.

GEBRUIKSAANWIJZING SHP1290 BORETTI

Boretti feliciteert u met uw nieuwe aanwinst voor uw keuken. Tevens dankt Boretti u voor het getoonde vertrouwen in het merk door de aanschaf van dit product.

Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werking van dit product.

Mochten er ondanks het lezen van deze handleiding of tijdens het gebruik van uw Boretti vragen ontstaan, dan vernemen wij dat graag van u.

Op de achterzijde van deze handleiding kunt u de adresgegevens vinden van Boretti.

Wij wensen u veel plezier!

Boretti

Raadpleeg ook de tekeningen op de laatste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Let op: U dient zich strikt aan de aanwijzingen uit deze tekst te houden.

ledere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding wordt afgewezen.

Installatie

De afzuigkap dient minimaal 65 cm boven het kookoppervlak te worden geplaatst. Indien in de installatieaanwijzing van het kooktoestel een grotere afstand wordt aangegeven moet hier-mee rekening worden gehouden. Plaats de af-zuigkap zodanig dat deze altijd weer makkelijk en zonder schade te maken van de muur kan wor-den gehaald. Dit i.v.m. eventuele service werk-zaamheden die in de toekomst nodig kunnen zijn.

De afzuigkap dient aangesloten te worden op een afvoerbuis met een diameter van minimaal 150 mm. Dit is van groot belang voor de levensduur en afzuigcapaciteit van uw afzuigkap.

Afvoer

De afvoer dient direct aangesloten te worden op het motorhuis. Let er bij het monteren van de afvoer op dat de terugslagklep niet wordt geblokkeerd! We raden aan om de afvoer met tape te monteren, en niet met schroefjes.

Het is raadzaam om de afvoerbuis zo kort mogelijk te maken met zo min mogelijk bochten. Tevens is het raadzaam om een gladde buis te gebruiken om weerstand zoveel mogelijk te voorkomen. Dit is ontzettend belangrijk voor de beste werking van uw afzuigkap.

Let op: bij de afzuigkap wordt geen afvoerbuis bijgeleverd

In het geval het niet mogelijk is stoom naar buiten af te voeren, kan de afzuigkap in de filter-versie F (recirculatie) gebruikt worden door de montage van koolstoffilters. De gefilterde lucht komt via de openingen aan de zijkant weer in de keuken.

Elektrische aansluiting

De netspanning moet overeenstemmen met de spanning weergegeven op het typeplaatje binnen in de kap.

Milieuvoorschriften

Mocht u om wat voor reden dan ook het apparaat willen afdanken, houdt u zich dan aan het volgende:

Bezorg het apparaat bij het plaatselijk bevoegde bedrijf voor het inzamelen van afgedankte huishoudelijke apparaten. Met een correcte verwerking kunnen waardevolle materialen op intelligente wijze gerecycled worden. Voordat u uw apparaat wegdoet is het belangrijk dat u de elektrische voedingskabel afsnijdt en samen met de stekker verwijderd.

Dit apparaat is voorzien van het merkteken conform de Europese richtlijn 2002/96EG betreffende afgedankte elektrische en elektronische apparatuur. De richtlijn bepaalt de normen voor het inzamelen en recyclen van de afgedankte apparatuur welke gelden voor het gehele territorium van de Europese Unie.

Vanuit de uitgeschakelde stand wordt door op een willekeurige knop te drukken de stand-by functie geactiveerd en worden de symbolen met een soft licht verlicht, zodat u de functies kan zien en instellen. Door nogmaals op een van de knoppen te drukken wordt de betreffende functie geactiveerd en wordt het symbool blauw verlicht. Om energie te besparen is de bediening voorzien van een inrichting die, nadat alle functies uitgeschakeld zijn, de knoppen in de ruststand brengt en ongeveer 1 minuut lang, met soft licht verlicht waarna ze uitgeschakeld worden.

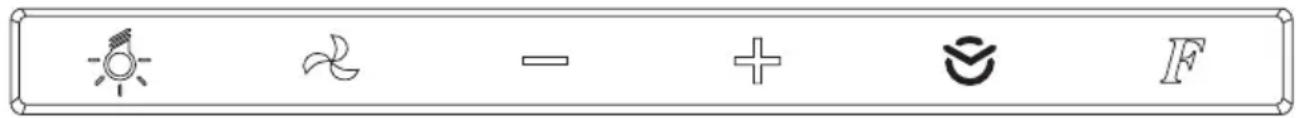

De afzuigkap is voorzien van 6 toetsen:

A: BORETTI LUMINA LED verlichting aan / uit
B: Motor aan / uit
C: Motor in een lagere stand zetten
D: Motor in een hogere stand zetten
E: Naloopstand
F: Indicatie vervanging koolfilter / reiniging vetfilter

Motor

De motor heeft 4 standen. Het display geeft als volgt aan welke stand er geselecteerd is:

Stand 1: Toets C knippert met blauwe verlichting

Stand 2: Toets C is blauw verlicht

Stand 3: Toets D is blauw verlicht

Stand 4: Toets D knippert met blauwe verlichting

Warmtesensor

Door de automatische werking te gebruiken worden de motorsnelheden automatisch ingeschakeld door middel van een warmtesensor ondergebracht in de afzuigkap. Deze werking wordt alleen aangeraden bij een intensief gebruik van het kookvlak (twee of meer kookzones of branders in gebruik).

De automatische werking wordt geactiveerd door tegelijkertijd op de toetsen C en D te drukken. De afzuigkap werkt automatisch en de warmtesensor regelt automatisch de motorsnelheid, naargelang de temperatuur van het kookvlak. Toets B knippert om aan te geven dat de warmtesensor is ingeschakeld.

Om weer in de manuele werking terug te keren dient u tegelijkertijd op de toetsen C en D te drukken. De juiste werking van de warmte-sensor is afhankelijk van de afstand tussen de afzuigkap en het kookvlak. Des te groter is de afstand des te minder gevoelig is de sensor.

Naloopstand

Uw afzuigkap is voorzien van een zogenaamde naloopstand. De naloopstand is een timer welke de afzuigkap na een aantal minuten zal uitschakelen, en u de mogelijkheid geeft om na het eten de afzuigkap nog af te laten zuigen om de laatste kookgeuren uit de keuken te verwijderen terwijl u van het eten geniet.

Door het indrukken van toets E kan de naloopstand worden ingesteld. Met één keer indrukken zal de duur van de timer 5 minuten zijn en zal toets E herhaaldelijk éénmaal knipperen, bij

de tweede keer indrukken zal de duur van de timer 10 minuten zijn en zal toets E herhaaldelijk tweemaal knipperen en bij de derde keer indrukken zal de duur van de timer 20 minuten zijn en zal toets E herhaaldelijk driemaal knipperen. Om de naloopstand uit te schakelen dient u nogmaals toets E in te drukken.

Filterindicatie

Toets F geeft door te knipperen aan wanneer uw vetfilters gereinigd dienen te worden (na 40 uur activiteit) en wanneer de koolstoffilters vervangen dienen te worden (na 120 uur activiteit) indien u gebruik maakt van recirculatie. U kunt de filterindicatie gemakkelijk resetten door de toets F in te drukken.

Onderhoud

Voor ieder onderhoud eerst de afzuigkap van de stroom loskoppelen.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten. Voor de schoonmaak een doek met neutrale reinigingsmiddelen gebruiken. Geen schuurmiddelen gebruiken!

Attentie: Het niet in acht nemen van de reini- gingsnormen van de afzuigkap en van de ver- vanging en reiniging van de filters kan brandge- vaar veroorzaken. Men wordt dan ook verzocht zich aan de instructies te houden.

Vetfilter

Deze moet één keer in de maand gereinigd worden met niet agressieve schoonmaakmiddelen, met de hand of in de vaatwasmachine met lage wastemperatuur en een korte wascyclus.

Koolstofffilter (alleen voor de filterversie)

De koolstofffilter mag niet gewassen of weer gebruikt worden. Het koolstofffilter moet minstens éénmaal in de 4 maanden worden vervangen.

Gebruikerstip

Door het inschakelen van de afzuigkap wordt er een luchtstroom gecreëerd. Het kan echter even duren voordat deze luchtstroom op gang is gekomen waardoor het kan lijken alsof de afzuigkap niet goed werkt. Het is daarom raadzaam om de kap een aantal minuten voor het koken alvast op een lage stand aan te zetten zodat de luchtstroom al op gang is gekomen wanneer u begint te koken en waardoor u op de laagste standen gebruik kunt blijven maken van uw afzuigkap. Hierdoor maakt uw kap het minste lawaai, verbruikt u het minste energie en geeft de kap het beste resultaat.

Lamp vervanging

Indien de BORETTI LUMINA LED verlichting niet meer functioneert dient u de technische dienst van Boretti in te schakelen.

Waarschuwing

De afzuigkap nooit gebruiken als de vetfilters niet goed gemonteerd zijn! De gezogen lucht mag niet afgevoerd worden in een leiding die ook gebruikt wordt voor de afvoer van rook van apparaten die niet elektrisch gevoed worden. Zorg altijd voor een goed geventileerde ruimte als de afzuigkap en eventuele andere apparaten gebruikt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters, elektronica, motor en verlichting en kan brand veroorzaken. Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer dient u zich strikt te houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.
