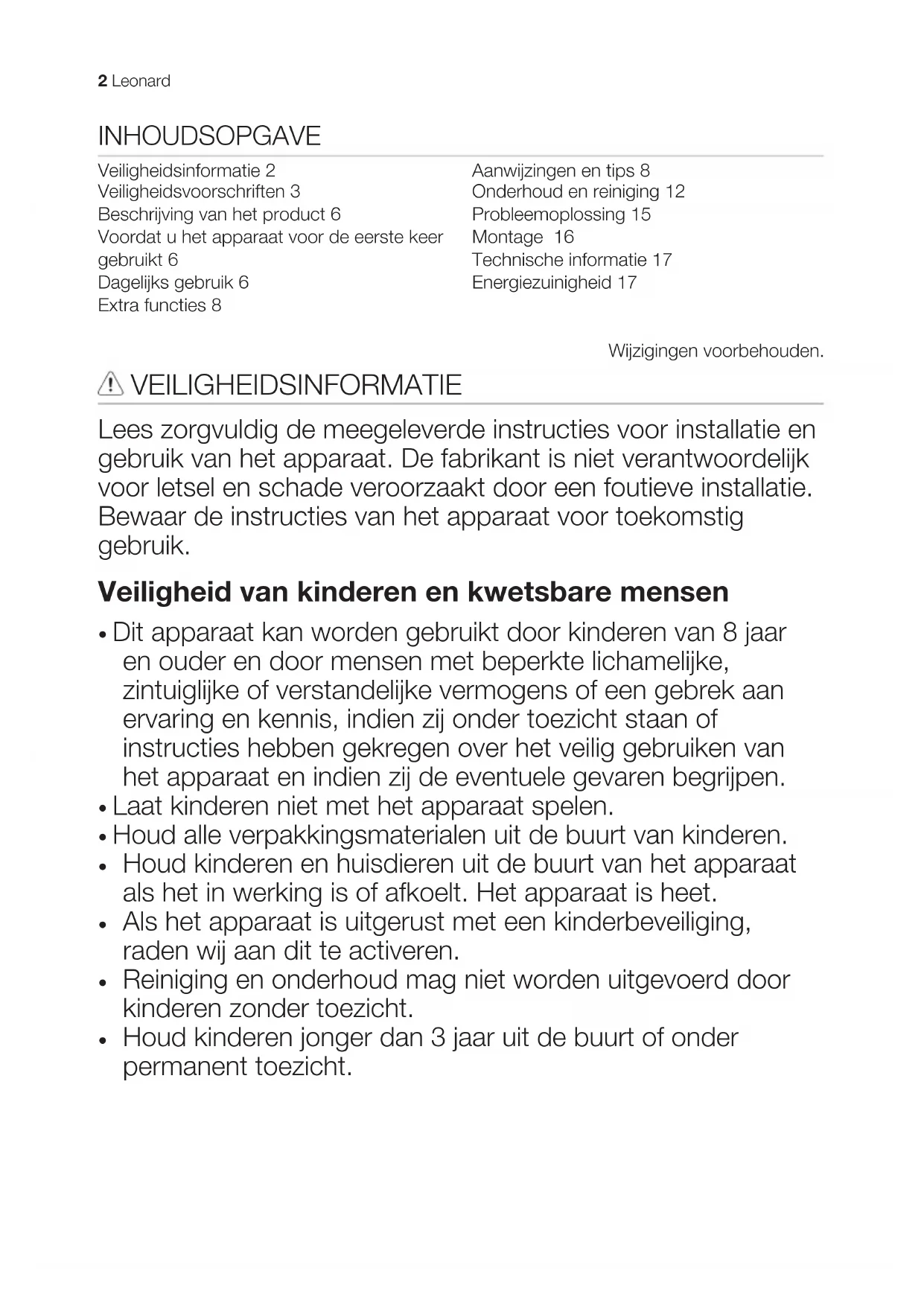

GEBRUIKSAANWIJZING LHN1310X Leonard

Veiligheidsinformatie 2

Veiligheidsvoorschriften 3

Beschrijving van het product 6

Voordat u het apparaat voor de eerste keer gebruikt 6

Dagelijks gebruik 6

Extra functies 8

Aanwijzingen en tips 8

Onderhoud en reiniging 12

Probleemoplossing 15

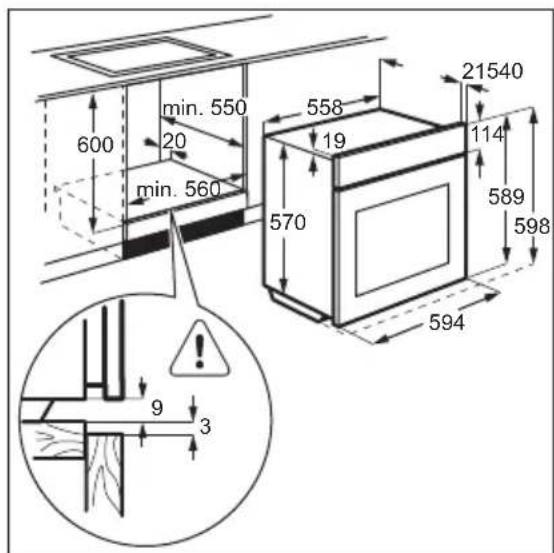

Montage 16

Technische informatatie 17

Energiezuinigheid 17

Wijzigingen voorbehouden.

VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor letsel en schadeveroorzaakt door een foutieve installmentie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

• Dit apparaat kan worden gebruikt door kinderen van 8年龄段 en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zich de eventuele bevaren begrijpen.
• Laat kinderen nicht met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werkung is of afkoelt. Het apparaat is heet.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag nicht worden uitgevoerd door kinderen zonder toezicht.
• Houd kinderenjonger dan 3aar uit de buurt of onder permanent toezicht.

Algemene veiligkeit

• Alleen een erkende installmenttechnicus mag het apparaat installereren en de kabel verrangen.
• Van binnen wordt het apparaat heet als het in werkking is. Raak de verwarmingselementen in het apparaat Niet aan. Gebruik algijd ovenhandschoenen om accessoires of kookgerei teplaatsen of verwijderen.
• Zet de stroomtoevoeruit alvorens onderhoud te plegen.
• Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lampervangt om elektrische schokken te voorkomen.
• Gebruik geen stoomreiniger om het apparaat schoon te make.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te make, deze kunden krassen veroorzaken op het oppervlak, waardoor het glas zou kunden breken.
• Als de voedingskabel beschadigd is,要去 fabrikant, een erkende serviceverlener of een gekwalificeerd person dezeervangen teneinde gevaarlijke situatuies te voorkomen.
• De middelen voor het uitschakelen要去en opgenomen worden in de vaste bedrading overeenkomstig de regels voor de bedrading.

VEILIGHEIDSVOORSCHRIFTEN

Montage

WAARSCHUWING! Alleen een erkende installmenttechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installee en gebruik geen beschadigd apparatus.
• Volg de installment-instructies op die+zijn meegeleverd met het apparatus.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag.altijd veiligheidshandschoenen.
• Trek het apparaat nooit aan de handgreep van+zijnplaats.

• De afmetingen van de keukenkast en de uitsparing要去en kloppen.

• Houd de minimumafstand maar andere apparaten en units in alot.

• Zorg ervoor dat het apparaat onder en naast veilige installations worden geinstalleerd.
• Delen van het apparaat staan onder stroom. Sluit het apparaat met meubel om te voorkomen dat de gevaarlijke delen worden aangeraakt.
• De zijkanten van het apparaat要去en naast apparaten of units staan vandezelfde hoogte.

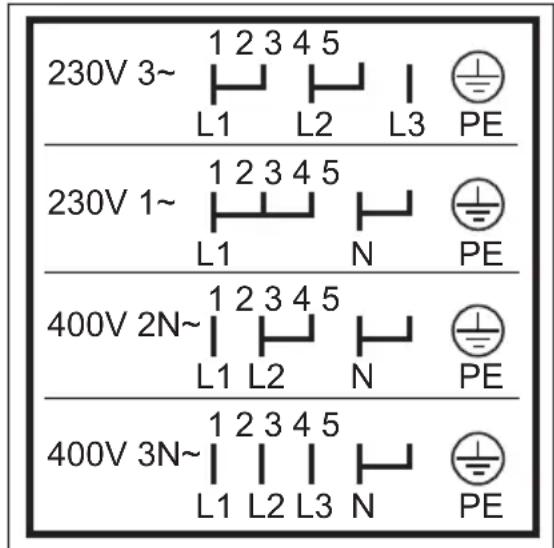

Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen要去en door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Controller of de elektrische informatatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo Niet, neem dan contact op met een elektromonteur.
• Gebruik alkijd een correct geinstalleerd, schokbestendig stopcontact.
• Gebruik geen meerwegstekkers en verlengsnoeren.
  Zorg dat u de hoofdstekker en kabel nicht beschadigt. Indien de voedingskabel要去 worden verrangen, dan要去 dit gebeuren door once Klantenservice.
• Laat de stroomkabel Niet in aanraking komen met de deur van het apparaat, met name Niet als deze heet is.
• De schokbescherming van delen onder stroom en geisoleerde delen moet op zo'n manier worden bevestigd dat het Niet+zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatione is voltooid. Zorg ervoor dat het netsnoer na installatione bereikbaar is.
• Sluit de stroomstekker Niet aan op een losse stroomaansluiting.
• Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moetenuit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installmentie要去 een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat要去 een contactopening hebben met een minimale bredte van 3mm

• Dit apparaat voldoet aan de EEGrichtlijnen.

Gebruik

WAARSCHUWING! Gevaar op letsel, brandwonden, elektrische schokken of een explosie.

• Gebruik dit apparaat uitsluitend in een huishoudelijkke omgeving.
• De specificatie van het apparaat mag nicht worden veranderd.
• Zorg ervoor dat de ventilatieopeningen Niet geblokkeerd zich.
• Laat het apparaat tijdens het gebruik Niet onbeheerd awhile.
• Schakel het apparaat telkens na gebruikuit.
• Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hare lucht ontsnappen.
  Bedien het apparaat Niet met natte handen of als het contact maakt met water.
• Oefen geen kracht UIT op een geopende deur.
• Het apparaat mag nicht worden gebrukt als werkblad of aanrecht.
• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gezruikt, kan er alcoholluchtmengsel ontstaan.
• Houd vonden of open vlammen uit de buurt van het apparaat bij het openen van de deur.
• Plaats geen ontvlambare producten of items die vochtigঔ回ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparatus.

• Om schade of verkleuring van het email te voorkomen:

• zet geen kookgerei of andere voorwerpen direct op de bodem van het apparaat.

• leg geen aluminiumfolie op de bodem van het apparaat.

• Plaats geen water direct in het hete apparaat.

• haal vochthoudende schotels en eten uit het apparaat als ukaar bent met koken.

• Wees voorzichtig bij het verwijderen of bevestigen van accessoires.
• Verkleuring van het email heeft geen ongewenst effect op de werkking van het apparaat. Dit is geen defect dat geldt voor hetrecht op garantie.
• Gebruik een diepe braadpan voor vochtige taarten. Fruitsappen können permanente vlekken make.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag Niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.
• Alle bereidingen要去en worden uitgevoerd met gesloten deur.

Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten können breken.
• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met de service-afdeling.
• Wees voorzichtig bij het verwijderen van de deuruit het apparaat. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlakchteruitgaat.

• Resterend vet of voedsel in het apparaat kan brand veroorzaken.
  Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Raadpleeg als u een ovenspray gebruikt eerst de aanwijzingen op de verpakking.
• Reinig Niet het katalytisch email (indien van toepassing) met een schoonmaakmiddel.

Binnenverlichting

• De gloeilampen of halogeenlampen in dit apparaat�ijn uitsluitend bedoeld voor gebruik in huishoudelijkke apparaten. Gebruik deze Niet voor andere doeleinden.

WAARSCHUWING! Gevaar voor elektrische schokken!

• Voordat u het lampje verrangt, dient u de stekker van het apparaat UIT het stopcontact te halen.
• Gebruik alleen lampjes met bezelfdesepecificities.

Verwijdering

WAARSCHUWING! Gevaar voor letsel of verstikking.

Haal de stekker uithetstopcontact.
- Snij het netsnoer van het apparaat af en gooij dit weg.
- Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparatus.

1 Bedieningspaneel
2 Toetsen voor de kookplaat
3 Temperatuurlampje/symbol/ indicatielampje
4 Temperatuurregelknop
Knop voor ovenfuncties
6 Stroomlampje/symbol/indicatielampje
7 Luchtopeningen voor koelventilator
8 Lampje
9 Rekstanden

Accessoires

- Bakrooster

Voor kookgerei, bak- en braadvormen.

Aluminium bakplaat

Voor gebak en koekjes.

VOORDAT U HET APPARAAT VOOR DE EERSTE KEER GEBRUIKT

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Eerste reiniging

Verwijder alle onderdelen van het apparaat.

Zie het hoofdstuk 'Onderhouden reiniging'.

Reinig het apparaat voor het eerste gebruik.
Zet de accessoires terug in de beginstand.

Voorverwarmen

Verwarm het apparaat voor om het resterende vet weg te branden.

DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

1. Stel de functie de maximumtemperatuur in.

2. Laat het apparaat een uur werken.
   Accessoires können heter worden dan normalaal. Het apparaat kan een vremegeur en rook afgeven. Dit is normalaal. Zorg dat er voldoende luchtcirculatie in de ruimte is.

Laat de oven afkoelen. Maak een doek vochtig met warm water en wat mild reinigingsmiddel en reinig daarmee de binnenkant van de oven.

Het apparatus aan- en uitzetten

Het hangt van het model of uw apparaat knopsymbolen, indicatielampjes of lampjes heeft:

• Het individielampje gaat aan wanner de oven opwarmt.
• Het lampje gaat aan als het apparaat in werkung is.

• Het symbool geeft aan of de knop de kookzones, de ovenfuncties of de temperatuur bedient.

• Zet de functieknop van de oven op een ovenfunctie.

• Draai de knop voor de temperatuur waar een temperatuur.
• Draai om het apparaat uit te schakelen, de knop voor de ovenfuncties en de knop voor de temperatuur in de uitstand.

Ovenfuncties

Ovenfunctie Applicatie
0	Uit-stand Het apparaat staat UIT.
®	Traditionele be-reiding	Voor het bakken en braden op 1 ovenniveau.
®	Onderwarmte Voor het bakken van cake met een knapperige bodem en voor het inmaken van voedsel.
®	Bovenverwarm-ing	Voor het bruin latent worden van taarten, gebak, brood. Voor het afbakken van gare gerechten.

Knappen voor de kookzones

De kookplaat is te bedieren met de knoppen voor de kookzones. Zie de gebruikshandleiding van de kookplaat.

U dient de hoofdstukken m.b.t Veiligheid te lezen in de gebruiksaanwijzing van de kookplaat.

Verwarmingsstanden

Knopaanduiding Functie
0 Uit-stand
1 - 9 Verwarmingsstän-den

Knopaanduiding Functie
∅	Schakelaar dubbele zone

1. Draai de bedieningsknop in de gewenste verwarmingsstand.
2. Zet de bedieningsknop op de uit stand om het kookproces te beeindigen.

Gebruik van de dubbele zone (indien van toepassing)

Draai de knop rechtsom om de dubbele zone te activeren. Draai de knop Niet verder dan de stoppositie.

EXTRA FUNCTIONS

Koelventilator

Als het apparaat in werkung is, worden de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Na het uitschakelen van het apparaat kan de ventilatie doorgaan totdat het apparaat is afgekoeld.

Veiligheidsthermostat

Een onjuiste bediening van het apparaat of defecte componenten konnen gevaarlijke

AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

De temperaturen en baktijden in de tabellen zijn slechts als richtlijk bedoeld. Deze zich afhankelijk van de recepten en de kwaliteit en de hoeveelheid van de gezebruikte ingredienten.

Algemene informatatie

• Het apparaat heeft vier inzetniveau. Tel de inzetniveau vanaf de bodem van het apparaat.
  Vocht kan in het apparaat of op de glazen deurpanelen condenseren. Dit is normalaal. Ga algijd iets terug staan van het apparaat als u de deur van het apparaatijdens de werking opent. Om de condens te verminderen, dient u het apparaat 10 minutes te lately voorverwarmen.
  Veeg na elk gebruik het vocht van het apparaat.

• Draai de knop rechtsom maar stand 9.

• Draai de knop langzaam maar het symbol to u een klik hoor. De twee kookzones zijn aan.
• Raadpleeg 'Verwarmingsstunden' om de nodige verwarmingsstunden in te stellen.

oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostat die stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, worden de oven automatisch wee ingeschakeld.

• Plaats geen voorwerpen direct op de bodem van het apparaat en bedek de bodemijdens de bereiding Niet met aluminiumfolie. Dit kan de bakresultaten veranderen en de emaillelaag beschadigen.

Voor de bereiding van gebak

• De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreten.
• Als u twee bakplaten tegelijkertijd gebruikt, dient u een niveau ertussen leeg te lien.

Voor de bereiding van vlees en vis

• Gebruik een diepe bak voor erg vet voedsel om te oven te behoeden voor blijvende vetvlekken.
• Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap er nicht UIT stroomt.
• Om te veel rook tijdens het braden in de oven te vermijden,(Intu een beetje

water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd.

Bereidingstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume.

Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de Beste instellenen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

Bak- en braadtable

Taart

Gerecht Boven	+ onderwarmte Tijd (min) Opmerkingen
	Temperatuur (°C)	Rooster-hoogte
Schuimtaart 170	2 45 - 60 In een cake-			vorm
Zandtaartdeeg	170 2 24 - 34 In een cake-			vorm
Kwarktaart met karnemelk	170 1 60 - 80 In een cake-			vorm van 26 cm
Appelgebak (appeltaart)	170 1 100 - 120 In twee cake-			vormen van 20 cm op een bak-rooster
Strudel 175 2 60	- 80 Op een bak-			plaat
Geleitaart 170 2	30 - 40 In een cake-			vorm van 26 cm
Vruchtencake 170	2 60 - 70 In een cake-			vorm van 26 cm
Cake, zacht (vetvrijie cake)	170 2 35 - 45 In een cake-			vorm van 26 cm
Kerstgebak/machtige vruchtencake	170 2 50 - 60 In een cake-			vorm van 20 cm
Pruimentaart1)	170 2 50 - 60 In een brood-			vorm
Gerecht Boven	+ onderwarmte Tijd (min) Opmerkingen
	Temperatuur (°C)	Rooster-hoogte
Cakejes 170 3 20	- 30 Op een bak-			plaat
Koekjes1)	150 3 20 - 30 Op een bak-			plaat
Schuimge-bakjes	100 3 90 - 120 Op een bak-			plaat
Broodjes1)	190 3 15 - 20 Op een bak-			plaat
Soesjes1)	190 3 25 - 35 Op een bak-			plaat
Taartjes 180 3 45	- 70 In een cake-			vorm van 20cm
Victoria-taart met jamvulling	180 1 of 2 40 - 55 In een cake-			vorm van 20cm links +rechts

1) Verwarm de oven 10 minutes voor.

Brood en pizza

Gerecht	Boven + onderwarmte Tijd (min)		Opmerkingen
	Temperatuur (°C)	Rooster-hoogte
Witbrood1)	190 1 60 - 70 1-	2 stukken,		500 gram per stuk
Roggebrood 190	1 30 - 45 In een brood-			vorm
Broodjes1)	190 2 25 - 40 6 - 8 broodjes			op een bak-plaat
Pizza1)	190 1 20 - 30 In een braad-			pan
Scones1)	200 3 10 - 20 Op een bak-			plaat

1) Verwarm de oven 10 minutes voor.

Taartbodems

Gerecht Boven	+ onderwarmte Tijd (min) Opmerkingen
	Temperatuur (°C)	Rooster-hoogte
Pasta 180 2 40 - 50 In een vom
Hartige groen- tentaart	200 2 45 - 60 In een vom
Quiches 190 1 40 - 50 In een vom
Lasagne 200 2 25 - 40 In een vom
Cannelloni 200 2	25 - 40 In een vom
Yorkshire pudding1)	220 2 20 - 30 6 puddingvor-			men

1) Verwarm de oven 10 Minutes voor.

Vlees

Gerecht Boven	+ onderwarmte Tijd (min) Opmerkingen
	Temperatuur (°C)	Rooster-hoogte
Rundvlees 200 2	50 - 70 Op een bak-			rooster en in de braadpan
Varkensvlees 180	2 90 - 120 Op een bak-			rooster en in de braadpan
Kalfsvlees 190 2	90 - 120 Op een bak-			rooster en in de braadpan
Engelse bief-stuk (rood)	210 2 44 - 50 Op een bak-			rooster en in de braadpan
Engelse bief-stuk (medium)	210 2 51 - 55 Op een bak-			rooster en in de braadpan
Engelse bief-stuk (gaar)	210 2 55 - 60 Op een bak-			rooster en in de braadpan
Schouderkarbonade	180 2 120 - 150 In een braad-			pan

Gerecht Boven + underwarmte Tijd (min) Opmerkingen
	Temperatuur (°C)	Rooster-hoogte
Varkensschen-kel	180 2 100 - 120	2 stuks in de
Lamsvlees 190 2	110 - 130 Poot
Kip 200 2 70 - 85	Heel in een
Kalkoen 180 1 210 - 240	Heel in een
Eend 175 2 120 - 150	Heel in een
Gans 175 1 150 - 200	Heel in een
Konijn 190 2 60 - 80	In stukken ges-
Haas 190 2 150 - 200	In stukken ges-
Fazant 190 2 90 - 120	Heel in een

Vis

Gerecht	Boven + onderwarmte Tijd (min)		Opmerkingen
	Temperatuur (°C)	Rooster-hoogte
Forel/Zeebrasem	190 2 40 - 55 3	- 4 vissen
Tonijn/zalm 190	2 35 - 60 4 - 6 files

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Opmerkingen over schoonmaken

Maak de voorkant van het apparaat schoon met een zachte doek en een warm sopje.
- Gebruik voor metalen oppervlakken een universeel reinigingsmiddel.

• Reinig de binnenkant van het apparaat na elk gebruik. Opeenhopingen van vetten of andere voedselresten können brand veroorzaken.
• Verwijder hardnekig vuil met een speciale ovenreiniger.

• Reinig alle accessoires na elk gebruik en LASTZE drogen.Gebruik een zache doek en een warm sopje en een reinigingsmiddel.

• Toebehoren met antiaanbaklaag mogen nicht worden schoongemaakt met een agressief reinigingsmiddel, voorwerpen met scherpe randen of een afwasautomaat. Dit kan de antiaanbaklaag beschadigen.

Apparaten van roestvrij staal of aluminium:

Maak de ovendeur allenschoon met een natte spons.Droog maken met een zachtedoek.

Vermijd het gebruik van staalwol, zure of schurende producten, deze können de oppervlakken van de oven beschadigen. Maak het bedieningspaneel van de oven net zo voorzichtig schoon

DeADFichting van de deurschoonmaken

Voer regelmatig een controle van de deurafdichtinguit. De afldichting van de deur bevindt zich rond het frame aan de binnenkant van de oven. Gebruik het apparaat Niet als de afldichting van de deur is beschadigd. Neem contact op met een servicecentrum.
Voor meer informatatie over het schoonmaken van de deurafdichting, raadpleegt u de algemene informatatie over reiniging.

De ovendeur reinigen

De ovendeur heeft twee glazen ruitjes. U kunt de ovendeur en het glazen binnenruitje verwijderen om schoon te make.

De ovendeur kan zichslaan als u de interne glasplaat probeert te verwijderen als de deur nog gemonteerd is.

LET OP! Gebruik de oven nooit zonder glazen binnenruitje.

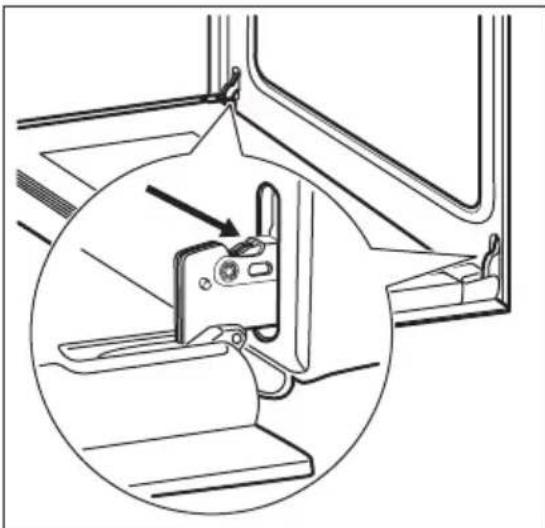

1. Open de deur volledig en houd de tweedeurscharnieren vast.

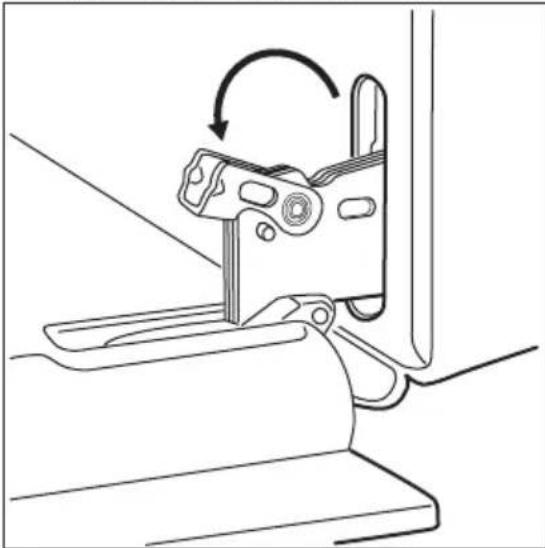

1. Til de hendels op de twee scharnieren omhoog en draai ze.

1. Sluit de overndeur halverwege tot de eerste openingsstand. Trek hem daarna waar voren en haal de deur uit+zitting.

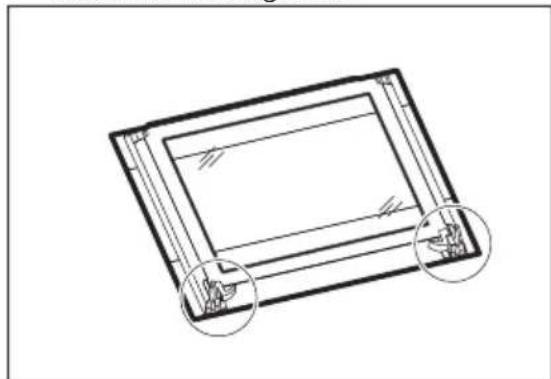

1. Leg de deur op een zachte doek op een stabiele ondergrond.

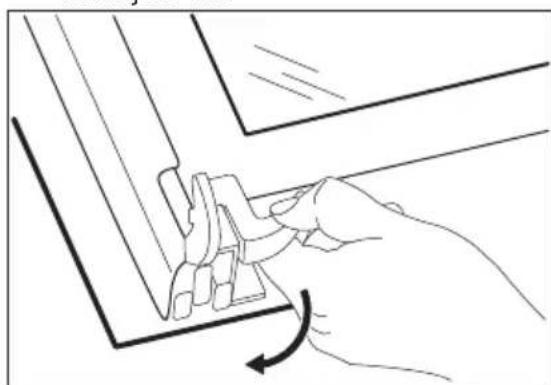

1. Maak het vergrendelingssystem open om het glazen binnenruijtje te verwijderen.

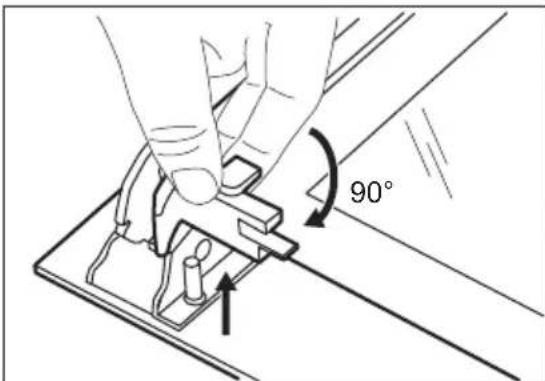

1. Draai de twee bevestigingen 90^ en verwijder ze uit hun holders.

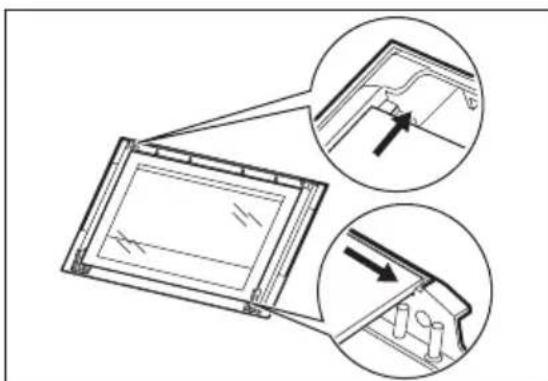

1. De glasplaat voorzichtig optillen en verwijderen.

1. Reinig de glasplaat met een sopje. Droog de glasplaat voorzichtig af. Als u het glazen paneel en de ovendeur heeft schoongemaaakt, staat u ze terug. Voer bovenstaande stappen uit in de omgekeerde volgorde.

De bedrukte zich de moet maar de binnenkant van de deur gericht zich. Zorg ervoor dat na de installmentie het oppervlak van de glazen paneelrand Niet ruw aanvoelt als u het aanraakt.

Zorg ervoor dat u het binnenruitje correct in de uitsparingen staat.

Het lampje verrangen

Leg een doek op de bodem van de binnenkant van het apparaat. Dit voorkomt schade aan het afdekglas en de ovenruimte.

WAARSCHUWING! Gevaar voor elektrocutie! Maak de zekering los voordat u de lamp verwangt. De lamp en het afdekglas kunnen heet+zijn.

PROBLEEMOPLossing

1. Schakel het apparaatuit.
2. Verwijder de zekeringen in de zekeringenkast, of schakel de stroomonderbrekeruit.

De onderlamp

1. Draai het afdekglas van de lamp waar rechts en verwijder het.
2. Reinig het afdekglas.
3. Vervang de lamp door een geschikte 300^ hittebestendige lamp.
4. Plaats het afdekglas terug.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Problemen oplossen

Probleem Mogelijk oorzaa	Oplossing
De kookzones functioneren Niet.	Raadpleeg de bedieningsinstrumenties voor de ingebouwde kook-plaat.
De oven worden Niet warm. De oven is uitgeschakeld. Schakel de oven in.
De oven worden Niet warm. De zekering is doorgebrand. Controller of de zekering deoorzaak van de storing is. Als de zekeringen koer op koerdoorslaan, neemt u contact op met een erkende installa-teur.
Het lampje brandt Niet. Het lampje is stuk. Vervang het lampje.
Stoom en condens slaan neer op de gerechten en in de ovenruimte.	Het gerecht heeft te lang in de oven gestaan.	Laat gerechten na het berei-den nicht langer dan 15 - 20 minutes in de oven staan.

Onderhoudgeevens

Als u Niet zich het probleem=kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling.

De contactgegevens van het servicecentrum staan op het typeplaatje.

Het typeplaatje bevindt zich voor aan de binnenkant van het apparaat. Verwijder het typeplaatje Niet uit de ovenruimte.

Wij adviseren u om de gegevens hier te noteren:
Model (MOD.)
Productnummer (PNC)
Seriennummer (S.N.)

MONTAGE

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Onderbouw

LET OP! De installmentie van het apparaat mag uitsluitend worden uitgevoerd door een gekwalificeerd en deskundig persoon. Als u geen gekwalificeerd of deskundig persoon inschakelt, vervalt de garantie bij het ontstaan van schade.

Voordat u het apparaat installeert, dient u het teplaatsen in de geschikte kookplaatuit de tabel.

Soort Maximaal vermogen

LEM 6000 E 7000 W

LES 6000 F 6000 W

LES 6060 F 7600 W

Elektrische aansluiting op de kookplaat

De aansluiting van de kookplaat zit bovenop de ovenbehuizing. De kookplaat heeft aansluitingen voor de kookzones en de massakabel. De aansluitingen hebben stekkeraansluitingen. Om de kookplaat op de oven aan te sluiten, steekt u de stekkers in de juiste ovenaansluitingen. Het ontwerp van de stekkers en de aansluitingen voorkomt een verkeerde aansluiting.

Inbouw

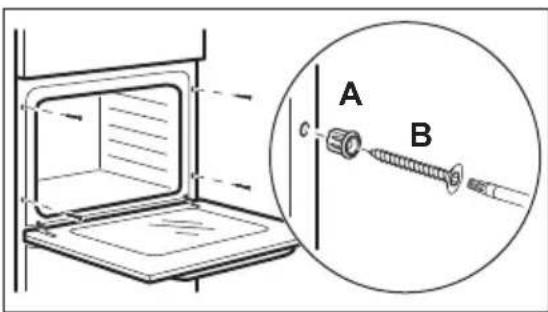

Bevestiging in het meubel

De fabrikant is nicht verantwoordelijk indien u deze veiligheidsmaatregelen uithoofdstuk 'Veiligheidsinformatie' Niet opvolgt.

Dit apparaat wordt geleverd zonder stekker en netsnoer.

Kabel

Kabeltypes die van toepassing�n op de installmente of verranging:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje.

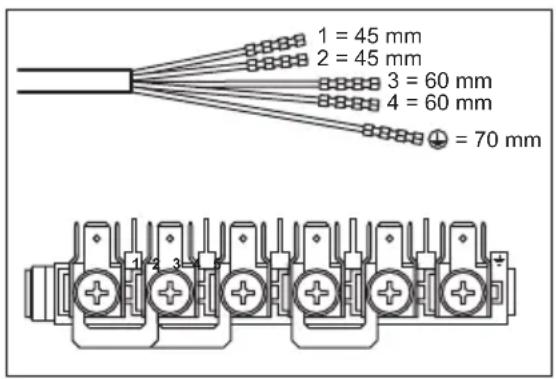

Klemmenplaat aansluiten

Het apparaat is uitgerust met een zespolige klemmenplaat. De aansluitingen zijn ingesteld op 400V driefasig met een neutrale draad.

N 4 = neutrale kabel

= aardekabel

Als de elektriciteit spanning anders is, stelt u de aansluitingen op de klemmenplaat anders in (zie het onderstaande bedradingsschema). Sluit de massakabel op de klemmenplaat aan. Bevestig de op de klemmenplaat aangesloten voedingskabel met een vertakkingsklem.

L 1 - 2 - 3 = faseklabels

Productfiche en informatatie volgens EU 65-66/2014

Naam leverancier Leonard
Modelidentificatie LHN1110X
Energie-efficiëntie Index 105.1
Energie-efficiëntieklasse A
Energieverbruik bij een standardbelasting, stand boven + onderwarmte	0.83 kWh/cyclus
Aantal ruimten 1
Warmtebron Electriciteit
Volume 56 l
Soort oven Onderbouwoven
Massa 25.5 kg

EN 60350-1 - Elektrische huishoudelijkke kookapparaten - Deel 1: Reeksen, ovens, stoomovens en grills - Methoden voor prestatiemeting.

Energiebesparing

Dit apparaat bevat functies die u helpen energie te besparen tijdens het dagelijkskoken.

- Algemene tips

• Zorg ervoor dat de ovendeur goed is gesloten als het apparaat werkst en houd de deur tijdens de bereiding zo veel möglichk gesloten.
• Gebruik metalen schalen om meer energia te besparen.

Zet indien möglich het eten in de oven zonder voor te verwarmen.
- Verlaag bij een bereidingsduur langer dan 30 minutes de oventemperatuur met minimaal 3 - 10 minutes, afhankelijk van de bereidingsduur voordat de kooktijd verstijkt. De restwarmte in de oven zorgtervoordat het gerecht worden voltooid.
- U=kunt de restwarmte gebruiken om ander eten op te warmen.

• Eeten warm houden - kies de laagste temperatuur als u de restwarmte wilt gebruiken om eten warm te houden.

MILIEUBESCHERMING

Recycle de materialen met het symbol
Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symboliet wet met het huishoudelijk afval. Breng het productaar het milieuustation bij u in de buurt of neem contact op met de gemeente.

CONTENTS

Safety information 19
