GEBRUIKSAANWIJZING SB175 Scancool

Gebruiksaanwijzing Mode d'emploi

Modellen:

SB106

SB175

SB201

SB300

SB351

SB451

SB551

SB650

NL/F

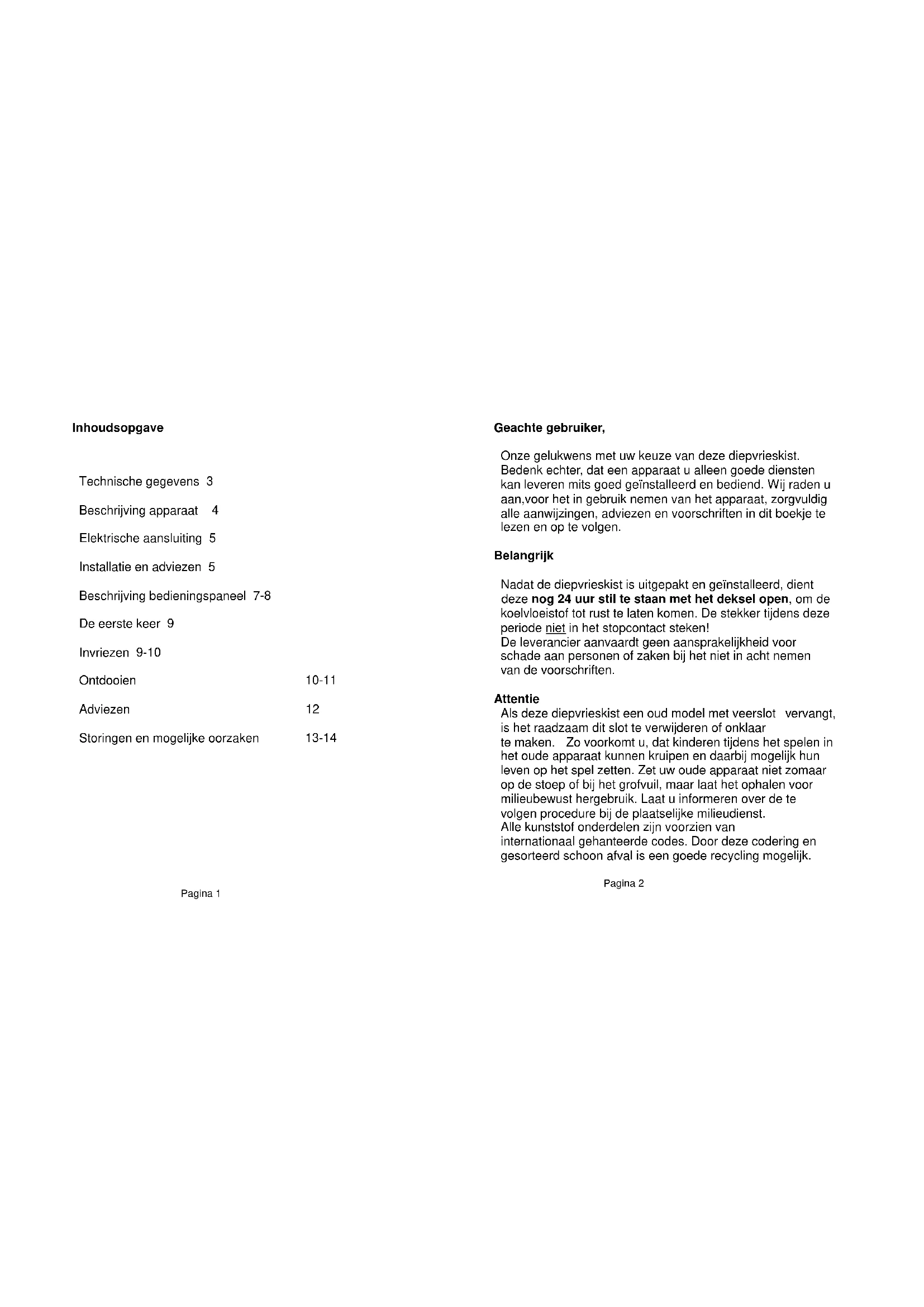

Inhoudsopgave

Beschrijving apparaat 4

Elektrische aansluiting 5

Installatie en adviezen 5

Beschrijving bedieningspaneel 7-8

De eerste keer 9

Invriezen 9-10

Ontdooien 10-11

Adviezen 12

Storingen en mogelijke oorzaken 13-14

Geachte gebruiker,

Onze gelukwens met uw keuze van deze diepvrieskist. Bedenk echter, dat een apparaat u alleen goede diensten kan leveren mits goed geïnstalleerd en bediend. Wij raden u aan, voor het in gebruik nemen van het apparaat, zorgvuldig alle aanwijzingen, adviezen en voorschriften in dit boekje te lezen en op te volgen.

Belangrijk

Nadat de diepvrieskist is uitgepakt en geïnstalleerd, dient deze nog 24 uur stil te staan met het deksel open, om de koelvloeistof tot rust te laten komen. De stekker tijdens deze periode niet in het stopcontact steken! De leverancier aanvaardt geen aansprakelijkheid voor schade aan personen of zaken bij het niet in acht nemen van de voorschriften.

Attentie

Als deze diepvrieskist een oud model met veerslot vervangt, is het raadzaam dit slot te verwijderen of onklaar te maken. Zo voorkomt u, dat kinderen tijdens het spelen in het oude apparaat kunnen kruipen en daarbij mogelijk hun leven op het spel zetten. Zet uw oude apparaat niet zomaar op de stoep of bij het grofvuil, maar laat het ophalen voor milieubewust hergebruik. Laat u informeren over de te volgen procedure bij de plaatselijke milieudienst. Alle kunststof onderdelen zijn voorzien van internationaal gehanteerde codes. Door deze codering en gesorteerd schoon afval is een goede recycling mogelijk.

Technische gegevens

	SB106	SB175	SB201	SB300	SB351	SB451	SB551	SB650
hoogte cm	84	84	84	84	84	84
breedte cm	54,5	89,5	89,5	127	103	127	153	180
diepte cm	59	59	59	75	75	75	75	75
Netto inhoud ltr	98	153	197	305	283	368	458	554
Invriescap. Kg/24h	5	10	10	16	13	17	20	24
Aantal sterren	4	4	4	4	4	4	4	4
Energie p/jaar kW	168	138	219	197	262	306	463	532
Energie kWh/24h	0,46	0,39	0,6	0,54	0,72	0,84	1,27	1,46
Spanning 230V/50Hz	ja	ja	ja	ja	ja	ja	ja	ja

Tenminste zekeren met 10 Amp.

• Dit apparaat voldoet aan de EMC en LVD richtlijn 82/499/EEC en CEstandaard.
• Let op: dit apparaat dient door middel van een randaarde contactstop op een randaarde wandcontactdoos te worden aangesloten.
• Toepassing en plaatsing in ruimtes met een omgevingstemperatuur van + 16°C. tot + 32°C.

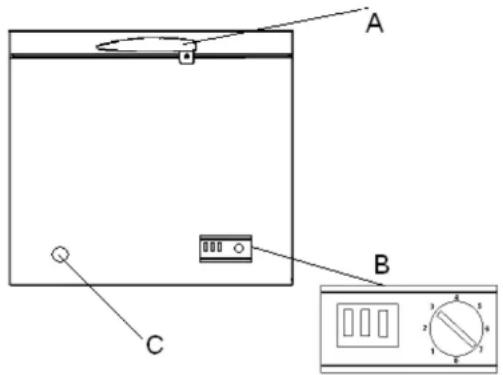

Beschrijving van het apparaat

A. Dekselhandgreep
B. Controlepaneel
C. Dooiwater afvoer

A B C

fig. 1

Elektrische aansluiting

• Voor aansluiting van het apparaat dient gecontroleerd te worden of de spanning overeenkomt met de netspanning aangegeven op het typeplaatje van de diepvrieskist.
• De aansluiting dient te geschieden volgens de geldende voorschriften van het plaatselijke elektriciteitsbedrijf.
• Reparatie en plaatsing van elektrische apparaten mag alléén worden uitgevoerd door erkende vakmensen.
• Als dit niet het geval is, loopt de gebruiker grote risico's.
• Na plaatsing van het apparaat nog 24 uur wachten alvorens het apparaat in werking te stellen of de stekker in het stopcontact te steken, met het deksel open.
• Het apparaat dient met een randaarde stekker op een randaarde wandcontactdoos aangesloten te worden.
• Bij schoonmaakwerkzaamheden aan het apparaat altijd eerst de stekker uit het stopcontact halen.
• Het gebruik van verlengsnoeren raden wij sterk af.

Installatie en adviezen

• Stel de vrieskist stabiel en waterpas op.
• Het apparaat kan pas optimaal functioneren bij een omgevingstemperatuur tussen +16°C. en +32°C.
• Afhankelijk van het model kan tijdens het vriesproces de wanden van de vriezer warm worden (warmewand constructie).
• Zorg er voor dat rondom het apparaat 10 cm ruimte overblijft voor een goede luchtcirculatie en warmteafvoer.

• Plaats de vriezer zo, dat hij niet wordt blootgesteld aan direct zonlicht en andere warmtebronnen zoals ovens, fornuizen, radiatoren enz.

• Plaats het apparaat ook niet in een te koele ruimte, dit mede uit energiebesparings overwegingen.

• De buitenkant kan gereinigd worden met een milde, niet agressieve lauwwarme zeepoplossing.
• De binnenkant kunt u reinigen met lauwwarm water waaraan wat azijn is toegevoegd. Doe dit om de typische "nieuwe" geur weg te nemen.
• Ontdoe van tijd tot tijd de condensor (het zwarte vlechtwerk aan de achterzijde) van stof met behulp van een borstel of stofzuiger. Een vervuilde condensor doet het energieverbruik toenemen.
• Indien de vrieskist in een onverwarmde garage, ruimte of bijgebouw is geplaatst, kan bij koud weer condensvorming op de buitenkant van de kast optreden. Dit is niet te wijten aan een slechte werking van de vriezer en zal gewoonlijk vanzelf verdwijnen met warmer weer.
• U kunt soms een gorgelend geluid horen in de vrieskist. Dit wordt veroorzaakt door het circuleren van de koelvloeistof door de buizen van het koelsysteem.

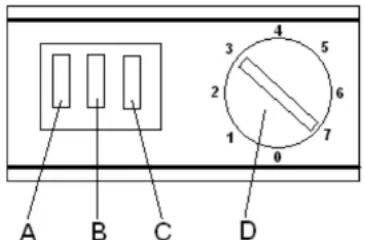

Bedieningspaneel

A. Groen controlelampje "Power"
B. Geel controlelampje "invriezen"(wipschakelaar)
C. Rood controlelampje "Alarm"
D. Thermostaat

fig. 2

A B C D 1 2 3 4 5 6 7 0

A. Groen controlelampje "Power"
Het groene controlelampje (fig. 2:A) gaat branden als de stekker van het apparaat in het stopcontact wordt gestopt. Dit lampje gaat alléén uit bij een onderbreking van de spanning (bijv. een stroomstoring).
B. Geel controlelampje "invriezen"(wanneer van toepassing) Het gele controlelampje (fig. 2:B) gaat branden als de invriesschakelaar (fig. 2:B) is omgezet (wipschakelaar) om producten in te vriezen.
C. Rood controlelampje "Alarm"

Dit gaat branden indien de temperatuur in de kist te hoog is voor het bewaren van levensmiddelen. Dit lampje gaat ook branden bij het in gebruik nemen en als de deksel per ongeluk is blijven openstaan. Dit lampje gaat uit als de ingestelde bewaartemperatuur is bereikt. (fig 2:C)

Pagina 7

D. Thermostaat

De thermostaat (fig. 2:D) zorgt voor de juiste temperatuur in het apparaat. De knop van de thermostaat (7-standen).

stand 0 = de stroom naar de compressor is onderbroken, maar het groene controlelampje brandt wel. stand 1 = de laagste stand ("warmste" temperatuur) stand 7 = de hoogste stand ("koudste" temperatuur)

Let op: De instelling van de thermostaat is onder andere afhankelijk van:

- de omgevingstemperatuur - de ruimte waarin het apparaat wordt geplaatst - hoe vaak het deksel wordt geopend - de hoeveelheid bewaarde producten Bij een omgevingstemperatuur tussen +20° C. en +25° C. kunt u de thermostaat het beste op stand 4-5 zetten om de juiste temperatuur te verkrijgen voor het bewaren van reeds bevroren voedsel.

Attentie: Onder bepaalde omstandigheden kan het nodig zijn een hogere- of lagere thermostaatinstelling te kiezen.

Let op:

Bij een omgevingstemperatuur lager dan + 12°C., zal het apparaat gaan ontdoolen!

De eerste keer .....

• Zet, als u het apparaat voor de eerste keer in gebruik
• neemt, de thermostaat op positie 7 (fig. 2:D).
• Laat het apparaat de eerste keer 4 uur ongevuld op
• temperatuur komen voor u reeds bevroren producten in
• de vriezer plaatst en zet de thermostaat (fig. 2:D)
• daarna tussen stand 4 - 5.(het rode lampje fig. 2:C dooft).
• Verdeel nog in te vriezen voedsel (zeker de eerste keer)
• zodanig, dat het zoveel mogelijk in direct contact komt
• met de wanden van de vriezer.
• Bij het voor de eerste keer vullen en invriezen van vers
• voedsel de invriesschakelaar 12uur van te voren aanzetten,
• wipschakelaar (fig.2:B) het gele lampje gaat branden.
• Bij het invriezen van vers voedsel na 24 uur de invries-
• Schakelaar uitzetten.
• Wanneer de diepvrieskist niet uitgerust is met een
• invriesschakelaar dan bij het voor de eerste keer vullen
• van de kist (of iedere keer dat u grotere hoeveelheden
• (vers) voedsel wilt invriezen)de thermostaat (fig. 2:D)
• minstens 12 uur van te voren op positie 7 instellen en
• daarna op de stand 4-5 zetten (bij verse levensmiddelen
• pas na 24 uur) als het voedsel ingevroren is.

Invriezen van vers voedsel

De 4 sterren **** betekenen, dat in dit apparaat vers voedsel kan worden ingevroren en reeds diepgevroren producten enige maanden bewaard kunnen worden. Raadpleeg ook de aanwijzingen van de fabrikant op de verpakking van de producten i.v.m. de max. bewaarduur.

• Verse levensmiddelen altijd gedurende een periode van 24 uur invriezen
• Na het invriezen de invriesschakelaar uitzetten, het gele
• controlelampje gaat uit. Dit is belangrijk om onnodig
• energieverbruik te voorkomen. (fig.2:B)
• Waanneer de diepvrieskist niet uitgerust is met een
• invriesschakelaar dan na het invriezen de thermostaat terug zetten tussen stand 4 – 5 om onnodig energieverbruik te voorkomen.
• Voorkom zo mogelijk direct contact tussen nieuw, nog in te vriezen voedsel en al eerder ingevroren producten.
• Als u reeds bevoren producten in de vriezer plaatst is het niet noodzakelijk de invriesschakelaar aan te zetten.

Let op: bij het invriezen de max. invriescapaciteit per 24 uur niet overschrijden!

Ontdooien

De rijp- of ijsvorming in vrieskist verwijderen als deze een dikte van ongeveer 5 mm heeft bereikt, anders neemt het koelvermogen af en het energieverbruik toe.

Gebruik geen scherpe- of metalen voorwerpen om de rijp te verwijderen, maak gebruik van de kunststof schraper.

Bedek de producten met bijv. een schone doek en houd een bakje tegen de binnenkant van de kist om de weggeschraapte rijp in op te vangen.

Als de rijpvorming niet meer weg geschraapt kan worden of als ijs het opbergen van producten bemoeilijkt, moet u de vrieskist volledig ontdooien. Kies daarvoor een tijdstip dat de kist bijna leeg is en ga als volgt te werk:

- Zet de invriesschakelaar aan (fig.2:B) 12 uur voor het ontdooien.

- Zet de invriesschakelaar na die 12 uur weer uit.

- Haal de stekker uit het stopcontact en laat het deksel van de vrieskist openstaan;

- De bevroren producten uit de vriezer halen, in bijv. enige lagen krantenpapier of een deken wikkelen en tijdelijk in een koel/vrieskast of op een andere koele plaats bewaren.

- Een temperatuurstijging van de diepvriesproducten, tijdens het ontdooien, kan de bewaartijd verkorten;

- Plaats een bakje onder de ontdooiwaterafvoer (fig.1:C) en neem de stop eruit, zodat het dooiwater hier in kan lopen.

- Gebruik de kunststof schraper om zoveel mogelijk rijp weg te schrapen en plaats een bakje onderin de kist om de weggeschraapte rijp in op te vangen;

- Het ontdooien kan versneld worden door bijv. hete doeken tegen de binnenwanden te houden;

- Als de kast ijsvrij is, maak dan de binnenzijde met bijv. een handdoek schoon en goed droog, sluit daarna het deksel; - Steek de stekker in het stopcontact, waarna het groene lampje (fig. 2:A) gaat branden.

- De thermostaat op stand 7 instellen.

- Laat de vrieskist 1 uur ongevuld op temperatuur komen en plaats pas daarna de bevoren producten weer terug in het apparaat. Laat de thermostaat (fig. 2:D) nog gedurende tenminste 2 uur op stand 7.

- Zet daarna de thermostaat weer tussen stand 4 en 5.

- Doe het deksel niet onnodig open en dicht. Als het deksel moeilijk open gaat, wacht dan even. Mogelijk is er door herhaald openen een onderdruk in de kist is ontstaan.

Attentie:

Als ontdooien regelmatig plaats vindt kan dit makkelijk binnen 2 uur gebeuren. Als het ontdooien langer duurt dan 2 uur, kunnen sommige producten beginnen te ontdooien.

Pagina 11

Adviezen

• Het is raadzaam om in te vriezen producten in kleinere porties te verdelen, het invriezen gaat dan sneller.
• Verpak producten luchtdicht in daarvoor geschikt materiaal en voorzie ze van een etiket met inhoud en invriesdatum.
• De max. invriescapaciteit per 24 uur niet overschrijden!
• Bewaar geen koolzuurhoudende dranken in de vriezer.
• Nog warm voedsel en dranken laten afkoelen (kamertemperatuur) alvorens het in de vriezer te plaatsen.
• IJslollies of ijsblokjes nooit direct uit de vriezer nuttigen, door de zéér lage temperatuur kunnen deze producten bevriezingsverschijnselen veroorzaken.
  Doe in geval van een (stroom)storing het volgende:
• Als de storing niet langer dan ca. 12 uur duurt, zullen de ingevroren producten nog niet ontdooit zijn, als het deksel van de vriezer tijdens de storing maar ongeopend blijft!
• Als de storing langer duurt, de nog bevroren producten in bijv. kranten of dekens wikkelen en direct overplaatsen.
• Eenmaal ontdooide producten onmiddellijk consumeren en in géén geval opnieuw invriezen.
• Als het apparaat langere tijd niet in gebruik is, maak dan de kist leeg, haal de stekker uit het stopcontact en ontdooi het apparaat. Goed schoonmaken en de klep open laten staan, zodat er geen schimmel of onaange-name geuren kunnen ontstaan.
• De normale bewaartemperatuur in de vrieskist moet -18°C. zijn om kant en klaar gekochte diepvriesproducten tot ca. 3 maanden (zie houdbaarheidsdatum op de verpakking) en zelf ingevroren levensmiddelen tot 1 jaar te kunnen bewaren.

Energiebesparende tips:

• pak het apparaat niet te vol;
• sluit het deksel direct, vooral bij warm en vochtig weer;
• verpakte producten droog (condensvrij) in de vriezer zetten.
• let op dat de invriesschakelaar niet aan is als u geen producten invriest, gele lampje (fig.2:B) moet uit zijn.

Storingen en mogelijke oorzaken

Reparaties aan onze apparaten mogen alléén worden uitgevoerd door onze eigen monteurs. Reparaties door derden of uzelf kunnen leiden tot het opheffen van de lopende garantietermijn. Een aantal mogelijke storingsoorzaken kunt u echter zonder probleem zelf verhelpen. Als er een dergelijke storing optreedt, ga dan eerst even de volgende punten na voor u de Service Dienst belt:

Ongewone geluiden:

• het apparaat is niet juist opgesteld;
• het apparaat staat niet waterpas;
• een onderdeel van de achterwand (condensor) raakt bijv. een muur of wand.

De vriescapaciteit wordt minder:

• het deksel is te vaak geopend;
• de instelling van de thermostaat is niet juist;
• te grote hoeveelheden producten opgeslagen;
• te grote hoeveelheid ingevroren;
• te veel ijs/rijp in het apparaat;
• de omgevingstemperatuur is te laag.

Te hoge temperatuur:

• het deksel is te vaak geopend;
• de thermostaatinstelling is niet juist.

Het apparaat doet niets:

• de stekker zit niet of niet goed in het stopcontact;
• een zekering in de meterkast is defect of zit los.

Het groene controlelampje brandt niet:

• de stekker zit niet of niet goed in het stopcontact;
• de thermostaat staat nog op de 0-stand.

Is geen van de genoemde zaken de mogelijke oorzaak van de storing, neem dan contact op met onze Technische Dienst.

Recycling

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen worden veroorzaakt door onjuiste verwerking van dit product als afval.

Het symbool op het product of op bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere info rmatie over behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

GARANTIEBEPALINGEN

1. Ondergetekende verklaart dat dit apparaat voor het verlaten van de fabriek nauwkeurig is gecontroleerd en aan alle normale eisen van bruikbaarheid, betrouwbaarheid en levensduur voldoet.

2.Bij normaal huishoudelijk gebruik en onderhoud wordt het apparaat gedurende 24 maanden na aankoop gegarandeerd tegen materiaal- en/of fabricagefouten. De garantie geldt niet voor lakwerk en voor onderdelen van glas, rubber, kunststof en verlichting. De garantietermijn is beperkt tot 6 maanden, indien het toestel industrieel of in gemeenschappelijke ruimten wordt gebruikt.

1. De in punt 2 genoemde garantie houdt In, dat optredende storingen gedurende 24 maanden op vertoon van het garantiebewijs met aankoopfactuur worden gerepareerd zonder berekening van arbeidsloon en eventueel te vervangen onderdelen die eigendom worden van ondergetekende.

4.Aanspraak op garantie vervalt wanneer het defect naar het oordeel van ondergetekende het gevolg is van onooreelkundig gebruik of misbruik, zoals aansluiting op een verkeerde (net)spanning, kennelijk ruwe behandeling of verwaarlozing respectievelijk niet-inachtneming van de gebruiksaanwijzing. Evenmin kan aanspraak op garantie worden gemaakt indien aan het apparaat veranderingen zijn aangebracht of hieraan reparaties zijn uitgevoerd zonder toestemming van ondergetekende.

1. Wanneer door omstandigheden het apparaat, of onderdelen daarvan, ter keuring of reparatie moeten worden verzonden, dient dit na voorafgaand overleg FRANCO te geschieden met bijvoeging van het garantiebewijs en aankoopfactuur.

6.Indien binnen de garantietermijn reparaties worden verricht of het apparaat omgeruild, dan wordt de oorspronkelijke garantietermijn niet verlengd.

1. Voor daden of verzuimen van ondergeschikten, die te wijten zijn aan grove schuld of opzet, behalve voor zover die daden of verzuim schade aan het betrokken apparaat ten gevolge hebben, is ondergetekende niet verantwoordelijk.

2. Voor (een) aangevraagd en tevoren aangekondigd(e) bezoek(en), waarbij de aanvrager(ster) niet thuis wordt getroffen, worden voorrijkosten in rekening gebracht.

Er berust copywrite op deze gebruiksaanwijzing, niets mag geduplicoerd worden zonder vooraf contact met Coolsteel, www.coolsteel.eu.
