GEBRUIKSAANWIJZING ZK 2410 R Zanussi-Electrolux

In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het toestel niet overtreffen. Deze waarborgvoorwaarden gelden voor in België gekochte envof in gebruik zijnde toestellen. Indien een toestel naar het buitenland wordt gebracht dient de gebruiker na te gaan of het toestel voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor in het buitenland aangeschafte toestellen dient de gebruiker zich zelf te vergewissen van de bepalingen in België. Noodzakelijke of gewenste aanpassingen vallen niet onder de waarborg, en kunnen niet altijd worden aangebracht.

Ook na afloop van de waarborgtermijn staat onze klantendienst u ter beschikking.

Onze toestellen worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze klantendiensl zal dit op verzoek hersstellen, zowel binnen als buiten de waarborgtermijn. De levensduur van het toestel wordt daardoor niet negatief beenvloed.

Onderstaande waarborgvoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voortvloelende rechten blijven onverlet.

Ook de waarborgverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit toestel verlenen wij waarborg volgens onderstaande voorwaarden:

1. Wij verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het toestel die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. Deze waarborgvoorwaarden zijn niet van toepassing in geval van professioneel of daarmee gelijk te stellen gebruik.
2. De waarborgprestatie houdt in dat het toestel kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden, om mogelijke verdere schade te voorkomen.
4. Voor een beroep op waarborg dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd.
5. De waarborg heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vitrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De waarborg heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdellijkheid van het toestel onbeduidend zijn.
7. De waarborg geldt evenmin voor schade veroorzaakt door:

• chemische en elektrochemische inwerking van water,

• abnormale milieuornslandigheden in het algemeen

• voor het toestel oneigenlijke bedrijfsomstandigheden • contact met agressieve stoffen.

1. De waarborg heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montageaanwijzingen.
2. Het recht op waarborg vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het toestel voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
3. Toestellen die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd of gezonden naar onze klantendienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde toestellen.
4. Indien het toestel zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
5. Indien binnen de waarborgperiode de herstelling van hetzelfde gebrek meermaals mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige vervanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruikspeliode.
6. Herstelling onder waarborg heeft geen verlenging van de waarborgtermijn noch aanvang van een nieuwe waarborgtermijn tot gevolg.
   14.Op herstellingen geven wij een waarborg van 12 maanden, ultsluitend op hetzelfde gebrek.
7. Verdere of andere rechten, in het bijzonder vergoeding van schade ontstaan buiten het toestel, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

1. In geval van aansprakelijkheid zal een vergoeding de aankoopwaarde van het product niet overtreffen, tenzij wettelijk anders is bepaald.

Deze garantievoornaarden gelden voor in Nederland gekochte en/of in gebruik zijnde producten. Indien een product naar het buitenland wordt gebracht dient de gebruiker na te gaan of het product voldoet aan de technische voorwaarden (o.a. spanning, frequentie, installatievoorschriften, gassoort, klimaatomstandigheden) in het betreffende land. Voor In het buitenland aangeschatte producten dient de gebruiker zich te vergewissen van de bepalingen in Nederland. Noodzakelijke of gewenste aanpassingen vallen niet onder de garantie, en kunnen niet altijd worden aangebracht.

Ook na afloop van de garantietermijn staat onze servicedienst u ter beschikking.

Adres Servicedienst:

Electrolux Service

Vennootsweg 1

2404 CG ALPHEN AAN DEN RIJN

Garantievoorwaarden

(NL)

Onze producten worden met de grootst mogelijke zorgvuldigheid geproduceerd. Desondanks kan het voorkomen dat er een defect optreedt. Onze servicedienst zal dit op verzoek herstellen, zowel binnen als buiten de garantietermijn. De levensduur van het product wordt daardoor niet negatief beenvloed.

Onderstaande garantievoorwaarden zijn gestoeld op de EU Richtlijn 99/44/EG en het Burgerlijk Wetboek. De daaruit voorvloeiende rechten blijven onverlet.

Ook de garantieverplichtingen van de verkoper naar de eindgebruiker blijven onaangetast.

Voor dit product verlenen wij garantie volgens onderstaande voorwaarden:

1. Wijl verhelpen kosteloos met inachtneming van de voorwaarden 2 tot en met 15 gebreken aan het product die zich openbaren binnen 24 maanden vanaf de datum van levering aan de eindgebruiker. In geval van professioneel of daarmee gelijk te stellen gebruik is de garantie beperkt tot 12 maanden. Voor tweedehands producten geldt eveneens een termijn van 12 maanden.
2. De garantieprestatie houdt in dat het product kosteloos wordt teruggebracht in de toestand die het had voor het defect optrad. Gebrekkige onderdelen worden hersteld of vervangen. Kosteloos vervangen onderdelen worden ons eigendom.
3. Het gebrek moet terstond gemeld worden om mogelijke verdere schade te voorkomen. De garantieanspraak vervalt indien het gebrek niet binnen twee maanden na vaststelling is gemeld.
4. Voor een beroep op garantie dient het aankoopbewijs met aankoop- en/of leveringsdatum te worden overlegd. Bij ontbreken daarvan dient ander overtuigend bewijs le worden overlegd.
5. De garantie heeft geen betrekking op schade aan kwetsbare onderdelen, zoals (vltrokeramisch) glas, kunststof, rubber, die ontstaan is door onzorgvuldig gebruik
6. De garantie heeft geen betrekking op kleine afwijkingen van de gestelde kwaliteit die voor de waarde en deugdelijkheid van het product onbeduidend zijn.
7. De garantie geldt evenmin voor schade veroorzaakt door:

a. chemische en elektrochemische inwerking van water,
b. abnormale milieuomstandigheden in het algemeen
c. voor het product oneigenlijke bedrijfsomstandigheden
d. contact met agressieve stoffen.

1. De garantie heeft geen betrekking op gebreken door transportschade die buiten onze verantwoordelijkheid is ontstaan, niet-vakkundige installatie of montage, verkeerd gebruik, gebrekkig onderhoud, of het niet in acht nemen van de gebruiks- of montage aanwijzingen.
2. Het recht op garantie vervalt wanneer het defect werd veroorzaakt door herstelling of ingrepen door derden die niet bevoegd of niet deskundig zijn, of wanneer het product voorzien werd van toebehoren of onderdelen die niet origineel zijn en daardoor een defect veroorzaken.
3. Producten die gemakkelijk kunnen worden vervoerd dienen te worden overhandigd aan of gezonden naar onze servicedienst. Herstelling ter plaatse kan slechts worden gevraagd voor grote of ingebouwde producten.
4. Indien het product zodanig is ingebouwd, ondergebouwd, opgehangen of geplaatst dat de benodigde tijd voor het in- en uitbouwen samen meer dan 30 minuten bedraagt, worden de hierdoor ontslane extra kosten aan de gebruiker in rekening gebracht. Schade die ontstaat door abnormale in- of uitbouw komt ten laste van de gebruiker.
5. Indien binnen de garantieperiode de herstelling van hetzelfde defect herhaaldelijk mislukt of de herstellingkosten disproportioneel zijn wordt in overleg met de gebruiker een gelijkwaardige varvanging geleverd. In geval van vervanging behouden we ons het recht voor om een vergoeding te rekenen naar rato van de verstreken gebruikspieriode.
6. Herstelling onder garantie heeft geen verlenging van de garantietermijn noch aanvang van een nieuwe garantietermijn tot gevolg.
7. Op herstellingen geven wij een garantie van 12 maanden, uitsluitend op hetzelfde gebrek.
8. Verdere of andere aanspraken, in het bijzonder vergoeding van schade ontstaan buiten het product, zijn uitgesloten voor zover een aansprakelijkheid niet wettelijk is vastgelegd.

UTILISATION

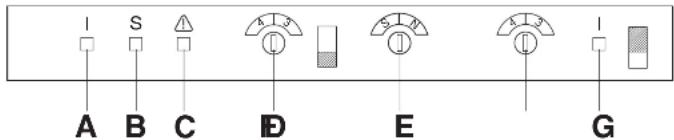

Tableau de commande

Het wijzigen van de deurdraairichting

Neem vóór het wijzigen van de deurdraairichting de stekker uit het stopcontact.

Ga nu verder als volgt te werk:

1. Ventilatlercoster (D) verwijderen;

2. Verwijder het kapje (G) en het onderste schamier (E) door de 3 schroeven waarmee het scharnier vastzil los te draaien.

3. Onderdeur verwijderen van het tussenscharnier (H).

4. Verwijder het tussenscharnier (H).

5. Bovendeur van bovenscharnierpen (G) trekken.

6. Bovenste schamierpen verwijderen en aan de tegenovergestelde kant weer monteren, na de dopjes verwijderd te hebben. Monteer de dopjes nu aan de andere kant.

7. Bovendeur herplaalsen.

8. Tussenscharnier op de andere kant aanbrengen.

9. Draal met een sleutel van 10 mm de schamlerpen (E) los en breng deze aan de andere kant van het schamler aan.

10. Plaats het onderste schemier (E) weer aan de andere kant en maak daarbij gebruik van de vier schroeven die u daarvoor verwijderd heeft; naam het kapje (F) uit het ventilatierooster (D) door het in de richting van de pijl te duwen en breng dit aan de andere kant aan.

11. Onderdeur herplaatsen.

12. Ventilatierooster weer terugplaatsen (D).

Om ervoor te zorgen dat de deuren precies op dezeltde lijn komen te zitten kunt u het tussenscharnier (H) afstellen door dit met behulp van gereedschap in de horizontale richting te verschulven; als u dit doet moet u eerst de belde schroeven losgedraakd hebben (zie afbeelding).

Belangrijk:

Controleer na de richting van de deuren gewijzigd te hebben, of alle schroeven goed vastgedraaid zitten en of het deurrubber goed op de sponning slutt. In een koud vertrek (in de winter) kan het gebeuren dat dat niet het geval is. Na enkele dagen zal het rubber zich echter aangepast hebben. Will u dat, dan kunt u het rubber warm maken met een föhn.

Muur-afstandshouders

In het documentenzakje bevinden zich twee afstandshouders die in de bovenste hoeken aan de achterzijde geplaatst dienen te worden.

Draal de schroeven los, steek de afstandshouders onder de schroelkop en draai de schroeven weer vast.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrequentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrequentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De stekker mag alleen geplaatst worden in een geaard stopcontact.

De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopcontact. Mocht het stopcontact in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit velligheldsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

C€

Dlt apparaat voldoet aan de volgende EU- richtlijnen:

- 87/308 EG-richtlijnvan 2.6.87 met betrekking tot de radio-ontstoring.

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzigingen;

- 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatiblltelt) en opeenvolgende wijzigingen.

Note

Efficiency-klasse A
Netto inhoud in liter van het koelgedeelte	216
Netto inhoud in liter van het vriesgedeelte	77
Energieverbruik in kWh/24h	0,90
Energieverbruik in kWh/jaar	328
Invriescapaciteit in kg/24h	14
Tijd om van -18°C naar -9°C te gaan per uur	20
Afmetingen in mm
hoogte	1750
broodte	600
dlepte	600
breedte bij 90° geopende deuren	600
dlepte bij 90° geopende deuren	1210

INSTALLATIE

Plaats van opstelling

Plaats het apparaat uit de buurt van warmlebronnen: centrale verwarming, kachels, felle zonnestralen enz.

Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in de afbeelding

Plaatsing van het apparaat onder keukenhangkastjes (zie afb. A)

Plaatsing van het apparaat zonder keukenhangkastjes (zie afb. B)

Attentle: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

Teneinde oneffenheden in de vloer op te heffen is de kast voorzien van een of meer verstelbare voetjes.

Het ontdooien

Het ontdoolen van de koelkast heeft automatisch plaats elke keer dat de compressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de compressor bevindt. Hier verdamppt het water.

WIJ raden u aan het gaatje In het afvoerkanaal regelmatig schoon te maken, tenelnde te voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

In het vriesvak dient u echter de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt. Gebruik hiervoor de meegeleverde plastic spatel. Voor het uitvoeren van deze handeling hoett u het apparaat niet uit te schakelen of het vriesvak leeg te maken. Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdoolen.

Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de stekker uit het stopcontact;
2. omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;
3. laat beide deuren openstaan en schulf de schraper, als een verlenggootje, in de daarvoor bestemde opening. Plaats onder het gootje een schaalitje om het water op te vangen.
4. droog na het ontdoolen het vriesvak zorgvuldig en sluit het gaatje weer af met de dop; bewaar de schraper zodat u hem opnieuw kunt gebruiken;
5. draai de thermostaalknop in de gewenste sland of steek de stekker weer in het stopcontact.
6. Na twee of drie uur kunt u de diepvriesproducten weer terugplaatsen.

STORING

Indien het apparaat niet of niet goed functioneert, controleer dan:

• of de stekker goed in het stopcontact zit;
• of de elektriciteit soms uitgevallen is:
• of de thermostaatknop op de juiste stand staat;
• en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk "Het ontdooien").

Belangrijk:

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen.

Geen voorwerpen of methods gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesproducten kan hun houdbaarheidsduur verkorten.

Kunt u de storing niet zelf lokaliseren en verhelpen.raadpleeg dan de servicedienst.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

ENTRETIEN

Neem vóór iedere handeling altijd eerst de stekker uit het stopcontact.

Belangrijk

Dit apparaat bevat koolwaterstoffen in het koeicircuit; onderhoud en bijvulling dient daarom uitsluitend door door de fabrikant bevoegd personeel uitgevoerd te worden.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig.

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze bereikbaar:

- Schroef het afschermkapje los; - verwijder het losse deel door er lichte druk op uit te oefenen (zie atb.).

Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit. Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen.

Het maximale vermogen is op het afschemkapje aangegeven.

Geprolongeerde stilstand

Wij adviseren u vóór de periode dal de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de stekker uit het stopcontact:
• verwijder alle spijzen en dranken uit de kast;
• laat de kast geheel ontdoolen en maak de binnenwanden, rekken, korven en dergelijke goed schoon:
• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.

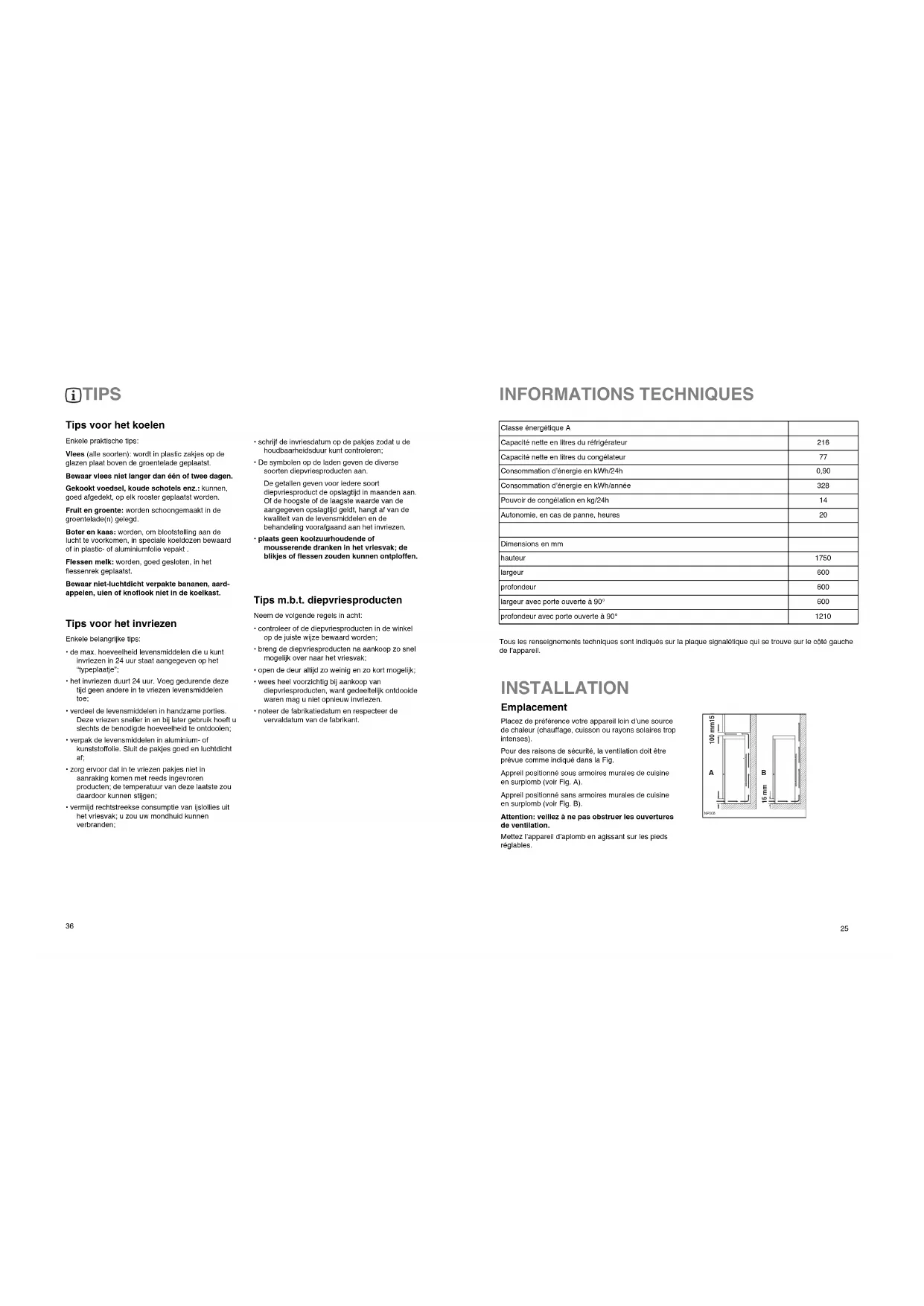

iTIPS

Tips voor het koelen

Enkele praktische tips:

Vlees (alle soorten): wordt in plastic zakjes op de glazen plaat boven de groentelade geplaatst.

Bewaar vlees niet langer dan één of twee dagen.

Gekookt voedsel, koude schotels enz.: kunnen, goed afgedekt, op elk rooster geplaatst worden.

Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd.

Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koekdozen bewaard of in plastic- of aluminiumfolie vepakt.

Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Bewaar niet-luchtdicht verpakte bananen, aard-appelen, uien of knoflook niet in de koelkast.

Tips voor het invriezen

Enkele belangrijke tips:

• de max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het "typeplaatje";
• het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;
• verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien;
• verpak de levensmiddelen in aluminium- of kunststoffolie. Sluit de pakjes goed en luchtdicht af;
• zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren producten; de temperatuur van deze laatste zou daardoor kunnen stijgen;

• vermijd rechtstreekse consumptie van Ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;

• schrijf de invrlesdatum op de pakjes zodat u de houdbaarheidsduur kunt controleren;

• De symbolen op de laden geven de diverse soorten diepvriesproducten aan.

De getallen geven voor iedere soort diepvriesproduct de opslagtljd in maanden aan. Of de hoogste of de laagste waarde van de aangegeven opslagtijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

- plaats geen koolzuurhoudende of mousserende dranken in het vrlesvak; de blikjes of flessen zouden kunnen ontploffen.

Tips m.b.t. diepvriesproducten

Neem de volgende regels in acht:

• controleer of de diepvriesproducten in de winkel op de juiste wijze bewaard worden;
• breng de diepvriesproducten na aankoop zo snel mogelijk over naar het vriesvak;
• open de deur altijd zo weinig en zo kort mogelijk;
• wees heel voorzichtig bij aankoop van diepvriesproducten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.
• noteer de fabrikatiedatum en respecteer de vervaldatum van de fabrikant.

INFORMATIONS TECHNIQUES

Koelen van levensmiddelen

Voor een optimaal gebruik van de koeïruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;
• dek vooral sterk geurend voedsel af of verpak net;
• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan circuleren.

Verplaatsbare platen

De koelkastwanden zijn van richels voorzien, zodal u de platen naar wens op verschillende hoogten kunt plaatsen.
U krijgt meer ruimte in de koeler, wanneer u het voorste deel van de rekjes omklapt.

Het verplaatsen van deurvakken

De ruimte tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk:

Trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt. Verplaats daarna het vak naar de gewenste hoogte.

Doel en gebruik van het «CRISP'N FRESH» filter

De groentelade is van een afneembaar «CRISP'N FRESH» filter voorzien. Dit filter zorgt ervoor dat de uitdroging van groente en fruit aanzienlijk vertraagd wordt, waardoor de bewaartijd aanmerkelijk verlengd wordt.

Reinigen van het «CRISP'N FRESH» filter

Het filter of de fillers zit (ten) in de twee raampjes gekikt. Ze zijn gemakkelijk te verwijderen en weer terug te plaatsen. Reinig het filter in leder geval als u iets erop gemorst hebt waardoor het verstopt kan raken. U kunt het uitwassen in een normaal handafwassopje. Het filter mag niet in de afwasmachine.

Invriesstand

Draal voor het Invriezen van verse levensmiddelen de schakelaarknop (E) in de stand «S» (Super); het controlelampje (B) licht op.

Controlelampje «te warm» (C)

Indien het controlelampje (C) oplicht, dan wordt hierdoor aangegeven dat de inwendige temperatuur onveilig voor het bewaren van diepvriesartikelen geworden is.

Bij de eerste in gebruikname, of na een schoonmaakbeurt, licht het controlelampje op totdat de Inwendige temperatuur het veilige niveau bereikt heeft.

Het invriezen van verse levensmiddelen

In het 10pnesvak kunt u verse

levensmiddelen invriezen en diepvriesproducten bewaren.

Indien het invriezen van verse levensmiddelen direct na de eerste in gebruikname of na een schoonmaakbeurt gaat plaatsvinden, draal dan de knop (E) op de invriesstand "S" en laat de vriezer tenminste 12 uur leeg vriezen.

Plaats de in te vriezen levensmiddelen in het bovenste vak; daar is de temperatuur het laagst.

Bewaren van diepvriesproducten

Indien u de koelkast voor het eerst in gebruik neemt of haar weer gebruikt na een periode van stilstand, dient u de superschakelaar op stand "S" te schakelen. Plaats vervolgens de diepvriesproducten na drie uur in de kast.

Neem de volgende regels in acht:

als u grote hoeveelheden voedsel moet invrlezen, kunt u alle laden en manden uit het apparaat verwijderen en het voedsel direct op de koelplaten leggen. Let erop dat u de maximum belading niet overschrijdt, deze vindt u op de zlijkant van het bovengedeelte (indien voorzien).

Belangrijk

Als, bijvoorbeeld door stroomuitval die langer duurt dan aangegeven wordt In de tabel technische gegevens bij 'tijd om van -18°C naar -9°C te gaan per uur', de opgeslagen producten onopzettelijk ontdooid worden, moeten deze direct geconsumeerd worden of onmiddellijk toebereld en na afkoeling opnleuw Ingevroren.

Het ontdooien van ingevroren producten

De diepvriesproducten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naar gelang de beschlkbare tijd.

Kleine of in stukken ingevroren producten kunnen onmiddellijk gekookt of gebakken worden. De kook- of baktijd zal dan natuurlijk lets langer zijn.

IJslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd.

Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken!

GEBRUIK VAN HET KOELGEDEELTE Ingebruikname

De temperatuur in de koelruimte wordt door de thermostaat (F) geregeld. De thermostaat heeft 6 standen en een stand «O»

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

de kamertemperatuur;

de frequentie waarmee de deuren geopend worden; de hoeveelheid levensmiddelen in de kast; de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de midden-stand te draalen.

De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Attentle

Het kan voorkomen dat, indien de thermostaatknop In de koudse stand gedraald Is, blijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de compressor continu loopt, waardoor automatische ontdooling van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooling kan plaatsvinden; hierdoor spaart u tevens energie.

Het bedieningspaneel

A. Controlelampje «In bedrijf» (vrlezer)
B. Controlelampje «Super-stand»
C. Controlelampje «le warm»
D. Temperatuurregelaar (vriezer)
E. Super-(invries)-schakelaar

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaak-middelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

GEBRUIK VAN HET VRIESGEDEELTE

Het vriesgedeelte is voorzien van het 4-sterren symbool, dat wil zeggen dat het bedoeld is voor zowel het bewaren van diepvriesartikelen als voor het zelf invriezen van verse levensmiddelen. Voor het veilig bewaren van diepvriesartikelen dient de Inwendige temperatuur niet warmer dan -18°C te zijn.

Het in bedrijf stellen

Steek de stekker in het stopcontact en draai de thermostaatknop (D) rechtsom uit de O-stand; het lampje «in bedrijf» (A) licht op. Indien het apparaat voor de eerste keer in gebruik genomen wordt, dan adviseren wij om de thermostaatknop in de middenstand te draaien.

Het controlelampje (C) licht op.

De werking van de vriezer kan geheel gestopt worden door de temperatuurregelaar in de stand «O» te draalen.

Het koelgedeelte blijft ingeschakeld.

F.Temperatuurregelaar (koeler)

G. Controlelampje «in bedrijf» (koeler)

Temperatuurinstelling

De temperatuur wordt automatisch geregeid en kan verhoogd worden (minder kouc) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat athankelijk is van;

• de kamertemperatuur:
• de frequentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• de plaats van het apparaat.
  Wij adviseren u de knop aanvankelijk op de midden-stand te draaien.

Attentie

Het kan voorkomen dat, Indlen de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koeien van grote hoeveelheden dranken, de compressor continu loopt, waardoor automatische ontdooing van de koelverdamper niet plaatsvindt en zich daarop Ijs afzet. Draal, In dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooing kan plaatsvinden; hierdoor spaart u tevens energie.

WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektrische huishoudelijke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet.

Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.
• Plastic verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen mag u het materiaal aan de vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.:

In de voorbeelden staat

INHOUD

Waarschuwingen en Belangrijke adviezen 30

Wegwerpen van verpakkingsmateriaal 32

Het gebruik 33

Reiniging van de binnenkant 33

Gebruik van het vriesgedeelte-Ingebruikname 33 Temperatuurinstelling 33

Invriesstand 34

Controlelampje "te warm" 34

Het invriezen van verse levensmiddelen 34 Bewaren van diepvriesproducten 34 IJslaaties 34

Het ontdooien van ingevroren producten 34 Gebruik van het koelgedeelte -

Temperatuurinstelling 34 Koelen van levensmiddelen 35

Verplaatsbare platen 35 Het verplaatsen van deurvakken 35

Doel en gebruik van het «CRISP'N FRESH» filler 35

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD

PP voor Polypropyleen

PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkellijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en /of recycieren zijn er op verschillende punten herkenbare symbolen op aangebracht.

Reinigen van het «CRISP'N FRESH» filter 35

Tips

Tips voor koelen 36
Tips voor invriezen 36 Tips m.b.t. diepvriesproducten 36

Onderhoud

Schoonmaken 37

Geprolongeerde stilstand 37

Vervangen van de lamp 37

Het ontdoolen 38

Storingen

Plaats van opstelling 39

Muur-afstandshouders 40

Elektrische aansluiting 40

Het wijzigen van de deuroraalichting 41

Garantiebepalingen

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan lemand anders gegeven of verkocht worden, of zou het apparaat in het huls van waarult u verhulst achterbijven, dan dient de nieuwe gebruik(st)er over het Instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschlikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedlenen of als speelgoed te laten gebruiken.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de stekker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslaatjes en dergelijke, kan verbranding van de mondhuld tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok blool kunnen slaan.

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasformuis.

Laat het apparaat niet langdurig in direct zonlicht staan.

Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines) nooit in de kast, tenzij dat door de fabrikant goedgekeurd is.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansuitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn. Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELECTROLUX SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundlg personeel uitgevoerd te worden.
• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadploeg ELECTROLUX SERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het typeplaatje vermeld.
  Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangedulde

minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdocide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lakkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bedert van de levensmiddelen veroorzaakt.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

• Overtuig u er van dat het apparaat niet op het aansluitsnoer staat.
  Belangrijk: Als het aansluitsnoer beschadigd raakt, moet het snoer, eventueel met stekkers, vervangen worden; deze onderdelen zijn verkrijgbaar bij onze service-afdeling.
• De warmte welke het apparaat aan de spijzen en dranken ontrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koel-en/of vriesprestaties door ongewild tijdelijk uitschakelen van de compressor of onjuiste werking van de absorptieunit .
• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiemee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.
  • Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevoieid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de stekker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie of gelegenheid in de compressor terug te vloecien. Apparaten welke van een absorptile-unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer circa 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

Dil apparaat beval, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen.

Het apparaat mag niet samen met huisvull of geslopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaats.

Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar.

De materialen in dit apparaat die voorzien zijn van het symbool ⚙ zijn geschikt voor recycling.
