GEBRUIKSAANWIJZING SM35G Maiko

Gelieve deze handleiding zorgvuldig door te nemen voor ingebruikname of installatie van uw mobiele airconditioner. Bewaar deze handleiding voor hulp bij onderhoud en bediening.

LET OP!

1. Zorg dat de lucht in- en uitlaat altijd vrij zijn en niet worden geblokkeerd.
2. Plaats de mobiele airconditioner enkel op een vlakke ondergrond.
   Hiermee voorkomt u dat het systeem condenswater gaat lekken.
3. Gebruik deze apparatuur niet in corrosie- en/of explosiegevoelige omgeving.
4. Gebruik de unit in koelmodus enkel bij een omgevingstemperatuur van 17\~32 graden Celcius. In verwarmingsmodus kunt u de unit gebruiken bij een omgevingstemperatuur van 5\~23 graden Celsius.
5. Reinig het luchtfilter regelmatig om optimale werking te behouden.
6. Wanneer u het apparaat heeft uitgeschakeld, dient u minimaal 3,5 minuten te wachten voordat u het apparaat opnieuw inschakeld. Hiermee voorkomt u schade aan de compressor.
7. Deze apparatuur heeft minimaal 10A netstroom nodig. Om stroomuitval te voorkomen mag u het systeem nooit met een verlengkabel aansluiten.
8. Deze mobiele airconditioner is enkel bedoeld voor koeling, verwarming en ontvochtiging binnenshuis en uitsluitend voor huishoudelijk gebruik.

9. Bij het starten van de apparatuur zal de ventilator draaien. De compressor start pas nadat het koelalarm 3 minuten heeft geknipperd.

10. In verwarmingsmodus zal het verwarmingsalarm 3,5 minuten knipperen

voordat de compressor en ventilator in werking treden.

1. Wanneer de stroomkabel beschadigd is mag deze enkel vervangen worden door de fabrikant van het systeem of een gecertificeerde monteur.
2. Wanneer u het systeem gedurende langere tijd niet gebruikt, dient u alle batterijen uit het systeem te verwijderen en veilig op te bergen.
3. De mobiele airconditioner kan alleen worden aangesloten op een stroomnet met een impedantie groter dan 0.219Ω. Bij twijfel neemt u eerst contact op met uw energiemaatschappij voordat u de apparatuur aansluit.
4. Deze apparatuur is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, geestelijke en mentale vaardigheden of gebrek aan kennis en ervaring, tenzij zij de apparatuur gebruiken onder begeleiding of goed geïnstrueerd zijn door een verantwoordelijke voor zijn/haar gezondheid. Kinderen mogen de apparatuur enkel onder begleiding bedienen.
5. Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik en derhalve niet geschikt voor industriële toepassingen zoals serverruimtes en dergelijke.

ATTENTIE

Om optimaal gebruik van uw mobiele airconditioner te maken, zorgt u voor het volgende:

1) Maak de afvoerslang nooit langer dan 400mm. Houd deze altijd horizontaal en buig deze niet omhoog of omlaag.
2) Houd minimaal een afstand van 500mm tussen muren en de filterzijde van het systeem. 3) Wanneer het systeem ontdooit staat "DF" afgebeeld in het LED-scherm.

Uw airconditioner is ontworpen en gefabriceerd met inachtneming van de laatste standaarden op het gebied van airconditioning.

Uw airconditioner is van vele gemakken en bedieningsmogelijkheden voorzien:

- Eenvoudig te bedienen afstandsbediening

• Eenvoudig te verplaatsen van kamer naar kamer
• Geen ingewikkelde installatie nodig (Plug & Play)
• Gebruik van koudemiddel garandeerd optimale koeling

wanneer u dat wilt.

- Ontvochtigde, gefilterde luchtstroom om ademhalingscondities te bevorderen, dankzij krachtig ontvochtigingsproces.

• Voorzien van soft-touch bedieningspaneel op het toestel.
• Instelbare 24-uurs timer voor zowel airconditioning als ontvochtigingsmodus.
• Unieke slaap bedieningsfunctie
• 220\~240 Volt 50Hz operation
  -1.6 meter stroomkabel met stekker

INSTRUCTIE BIJ HET UITPAKKEN

1. Zorg dat het apparaat tijdens vervoer en bij plaatsing altijd rechtop blijft staan.
2. Snijd de twee banden door.
3. Schuif het karton opwaarts zodat deze loskomt van de bodem.
4. Pak het apparaat op met behulp van de draaghendels aan beide zijden van het apparaat en til het voorzichtig uit de foam bodem.
5. Ontkoppel de luchttoevoer van de luchtafvoerslang.
6. Sluit de luchtafvoerslang aan voordat u het systeem start.

INHOUD VAN DE DOOS

1 Mobiele airconditioner
1 Afstandsbediening
2 Batterijen 1.5 Volt UM4 AAA CR03
1 Handleiding
1 Energielabel

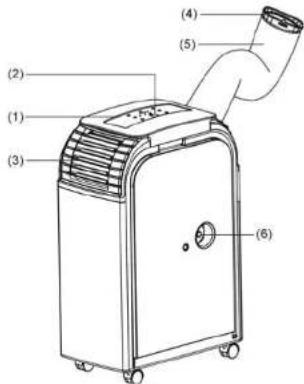

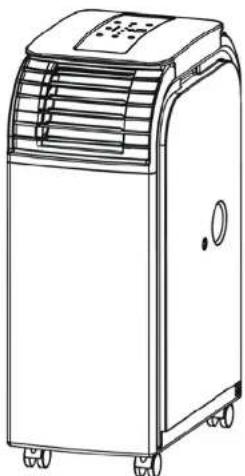

BENAMING VAN DE ONDERDELEN

1. Soft-Touch Bedieningspaneel
2. Afstandsbediening ontvanger
3. Verstelbaar luchtrooster
4. Slangbevestiging
5. Afvoerslang
6. Condenswaterafvoer

(1) (2) (3) (4) (5) (6)

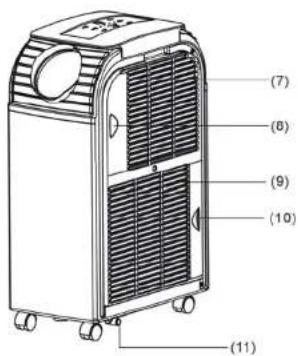

1. Koudeluchttoevoer
2. Koudeluchtfilter
3. Warmeluchttoevoer
4. Warmeluchtfilter
5. Condenswaterafvoerslang

(7) (8) (9) (10) (11)

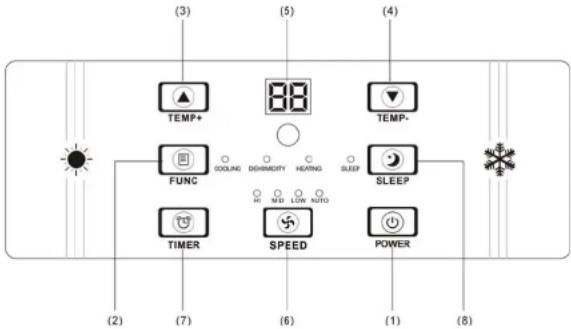

SOFT-TOUCH BEDIENINGSPANEEL

(3) TEMP+ (5) 88 TEMP- FUNC SLEEP TIMER SPEED POWER (2) (7) (6) (1) (8)

1. POWER

Hiermee zet u het systeem aan of uit.

1. FUNCTIE

Hiermee selecteerd u de werkingsmodus koelen, verwarmen of ontvochtigen.

1. TEMPERATUUR INSTELLINGSTOETS (OMHOOG)

In koelmodus verhoogt deze toets de ingestelde temperatuur telkens met 1 graden Celsius tot een maximum van 30 graden C.

In verwarmingsmodus verhoogt deze toets de ingestelde temperatuur telkens met 1 graden Celsius tot een maximum van 25 graden C.

1. INSTELLINGSTOETS (OMLAAG)

In koelmodus verlaagt deze toets de ingestelde temperatuur telkens met 1 graden Celsius tot een minimum van 17 graden C.

In verwarmingsmodus verlaagt deze toets de ingestelde temperatuur telkens met 1 graden Celsius tot een minimum van 15 graden C.

1. LED-scherm

Geeft de ingestelde temperatuur of tijdsinstelling weer.

1. SPEED

Hiermee stelt u de ventilatorsnelheid in op LOW, MEDIUM,

HIGH of AUTO. Wanneer "AUTO" is geselecteerd tijdens koelingsmodus, "HIGH" of "MEDIUM" of "LOW" zullen automatisch afgewisseld worden afhankelijk van het verschil tussen de ingestelde temperatuur en de werkelijk kamertemperatuur.

Let op: in de verwarmings- en ontvochtiginsmodus is deze functie niet in te stellen. Deze werkt standaard in "HIGH" bij verwarmin o en in "LOW" bij ontvochtioina.

1. INSTELBARE TIMER

Met de TIMER-ON functie stelt u in na welke tijd het systeem automatisch moet inschakelen:

1. Druk op de "TIMER"-toets in standby-modus om de gewenste tijd in te stellen.
2. Wanneer de ingestelde tijd voorbij is, zal het systeem automatisch inschakelen.
3. Druk op "POWER" voordat de tijd om is om de instelling te verwijderen en het systeem in te schakelen

Met de TIMER-OFF functie stelt u in na welke tijd de unit automatisch moet uitschakelen:

1. Druk op de "TIMER"-toets in standby-modus om de gewenste tijd in te stellen.
2. Wanneer de ingestelde tijd voorbij is, schakelt het systeem automatisch uit.

3. Druk op "POWER" voordat de tijd om is om de instelling te verwijderen en het systeem uit te schakelen.

4. ALARM

Wanneer het condenswaterreservoir vol is, zal het systeem een code "E4" geven. Leeg het condenswaterreservoir om de unit in te kunnen schakelen. Na het legen herstart u het systeem.

FUNCTIES VAN DE AFSTANDSBEDIENING

AUTO TEMP FUNC TIMER MD SLEEP LOW POWER

1. POWER
2. FUNC
3. TIMER
4. AUTO
5. HI
6. MID
7. LOW
8. SLEEP
9. TEMP.

Aan/Uit Schakelaar

Functie-modes selecteren

Timer instellen

Automatische vent.snelheid

Hoge vent.snelheid

Medium vent.snelheid

Lage vent.snelheid

Nachtmodus selecteren

Temperatuur instellen

LET OP!

Dit systeem kan het condenswater verdampen en automatisch afvoeren door een luchtafvoerslang.

1. Wanneer de unit in koelmodus draait, hoeft het afvoerslangetje niet aangesloten te zijn. Zorg ervoor dat het rubberen afsluitdopje vast op de condensafvoer zit, wanneer de unit ingeschakeld is.
2. Wanneer het systeem in verwarmingsmodus draait, moet het rubberen dopje (1) uit de condensafvoer gehaald worden. Sluit een condenswaterafvoerslangetje aan om het verwarmingswerking te verbeteren.
3. Wanneer het systeem in ontvochtigingsmodus draait, moet het rubberen dopje (1) uit de condensafvoer gehaald worden. Er moet een condenswaterafvoerslangetje worden aangesloten.
4. Verwijder de luchtafvoerslang, sluit een condenswaterafvoerslang aan en leid het condenswater naar buiten om een betere ontvochtigingswerking te verkrijgen.
   ※ Wanneer het condenswaterreservoir vol is, geeft het systeem een "E4" foutcode. Leeg het condenswaterreservoir en herstart het systeem.

ONDERHOUD

HAAL VOOR ONDERHOUD ALTIJD DE STEKKER UIT HET STOPCONTACT.

LUCHTFILTER

Het luchtfilter aan de linkerkant van het apparaat kan eenvoudig verwijderd worden door het frame omhoog te trekken.

CONDENSER/VERDAMPER

Gerbruik een stofzuiger in combinatie met een borstelkop.

APPARAAT

Afvegen met een vochtige doek en nadrogen met een zachte doek.

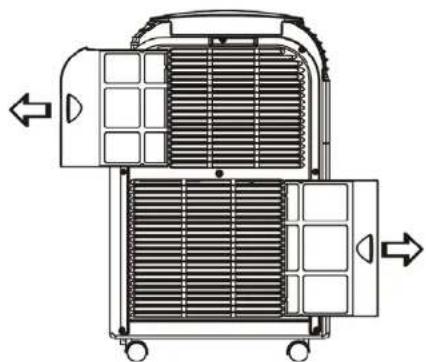

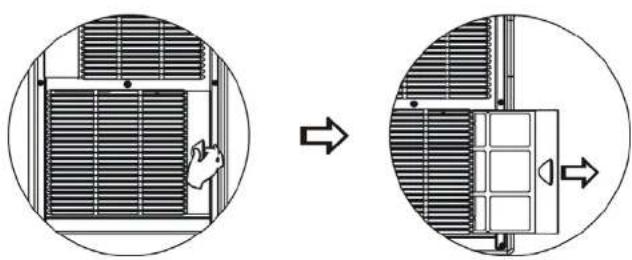

Om het luchtfilter te verwijderen volgt u de pijlen. Druk het filter zachtjes en haal het uit het apparaat om deze schoon te maken.

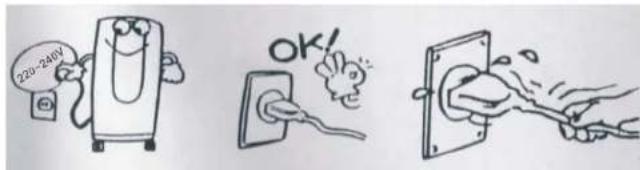

(1) Gebruik alleen de aangegeven spanning.
(2) Plaats de stekker stevig in het stopcontact. Zorg ervoor dat de stroomkabel niet beschadigd, om stroomlekken, schade en letsel te voorkomen.
(3) Trek niet krachtig aan de stroomkabel, dit kan uw stroomkabel beschadigen.

220-240V OK!

PLAATSING

(1) Het systeem stoot warmte uit, gebruik het niet in een te kleine ruimte.
(2) Bij ernstige beschadiging schakel het systeem direct uit.
(3) Plaats het systeem niet in het zonlicht om verkleuring en oververhitting te voorkomen.

HANDIGE TIPS

Het systeem is uitgerust met een thermische beveiliging.

Om een goede werking te garanderen mag het systeem niet te dicht bij muren en voorwerpen geplaatst worden

INSTALLATIE LUCHTAFVOERSLANG

1. Draai de slang in de richting van pijl ①. U kunt de afvoerslang nu van het systeem afnemen.
2. Draai de slang in de richting van pijl ② om de afvoerslang aan te sluiten.

Gebruik van de verwarmingsmodus

Bij werking in verwarmingsmodus:

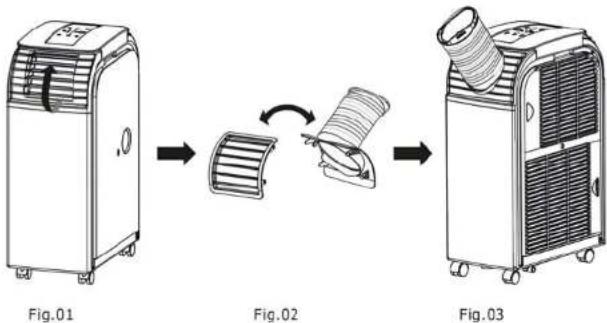

1. Ontkoppel de luchtuitlaat en afvoerslang als in Fig.01. Verwissel deze delen met elkaar (Fig.02). Zodat het systeem eruit ziet als Fig.03.

STORINGSANALYSE

Foutcode	Oorzaak	Oplossing
E1 Kortsluiting op temperatuursensor en/of PCB		Contacteer een electriciën voor reparatie van het apparaat
E2 Kortsluiting op temperatuursensor, koper leiding en/of PCB		Contacteer een electriciën voor reparatie van het apparaat
E3 Te weinig koelmiddel Contacteer een installateur		voor reparatie van het apparaat
E4 Condenswaterreservoir is vol, of incorrecte stroomtoevoer		Leeg condenswaterreservoir en controleer of de stekker/stroomkabel juist is aangesloten.

SPECIFICATIES

Type	SM35G	SM40G
Elektriciteit	220~240VV/50Hz	220~240VV/50Hz
Vermogen (EN60335)
Koelen	1480W	1700W
Verwarmen	1300W	1500W
Koelcapaciteit	3500W	4000W
Verwarmingscap.	3500W	4000W
Ontvochtiging 60 L/DAY 70 L/DAY
Koelmiddel	R410A	R410A

Afmeting (mm) 300Wx505Dx778H 300Wx505Dx778H

Type	SM26G
Elektriciteit	220-240V~	50Hz
Vermogen (EN60335)
Cooling	1100W
Heating	950W
Koelcapaciteit	2600W
Verwarmingscap.	2600W
Ontvochtiging	50	L/DAY
Koelmiddel	R410A
Afmeting (mm) 300Wx480Dx630H

Type	SM26W
Elektriciteit	220-240V~	50Hz
Vermogen (EN60335)
Cooling	1100W
Heating	950W
Koelcapaciteit	2600W
Verwarmingscap.	2600W
Ontvochtiging	50	L/DAY
Koelmiddel	R410A
Afmeting (mm) 300Wx480Dx630H

(CE) N 842/2006:

R410A is een milieuvriendelijk koudemiddel, dat opgenomen is in het Kyotoverdrag.

Het totale global warming potentieel (GWP) is 1975

Dit symbool op het produkt of op de verpakking ervan wijst erop dat dit produkt niet als normaal huisfval behandeld kan worden, maar bij een milieupark voor elektrische apparaten afgegeven moet worden. Door uw bijdrage aan een juiste afvalverwerking van dit produkt beschermt u het milieu en de gezondheid van uw medemensen. Het milieu en de gezondheid worden door verkeerde afvalverwerking in gevaar gebracht. Verdere informatie over recycling van dit produkt kunt u bij uw plaatselijke milieupark of de leverancier van het produkt verkijgen. Dit symbool is enkel binnen de EU geldig.
