Producttype	Passieve luidspreker
Merk	Skytec
Model	SPJ Passive Speaker 178.012
Driver	Titandriver van 35 mm
Materiaal behuizing	Polypropyleen
Beschermrooster	Zwaar geperforeerd rooster
Handvatten	Ergonomisch
Bevestigingspunten	Voor wand- of plafondmontage
Voet	Voor installatie in een geluidssysteem
Connectoren	4-polige luidsprekerstekkers (draaibaar)
Lusfunctie	Beide connectoren zijn parallel aangesloten
Maximale stapelbaarheid	60 kg
Ophanging	Mogelijk met goedgekeurde steun, installatie door specialist
Aanbevolen gebruik	Binnen (buiten met vochtbescherming)
Gehoorbescherming	Maximaal geluidsdrukniveau 85 dB
Brandveiligheid	Geen open vuur in de buurt plaatsen
Bescherming tegen vocht	Niet blootstellen aan vloeistoffen
Reparaties	Alleen door gekwalificeerde technicus
Recycling	Verpakking en apparaat aan het einde van de levensduur recyclen
Aanbevolen kabels	Gebruik kabels speciaal ontworpen voor luidsprekers

Veelgestelde vragen - SPJ Passive Speaker 178.012 Skytec

Hoe sluit ik de luidspreker aan op de versterker?

Zorg ervoor dat de versterker uit staat. Sluit de kabel aan op de 4-polige stekker door te draaien. Gebruik kwaliteitskabels die geschikt zijn voor de impedantie en afstand.

Kan ik meerdere luidsprekers parallel aansluiten?

Ja, de achterste connectoren zijn parallel. Gebruik de formule: impedantie van elke luidspreker / aantal luidsprekers = belasting van de versterker. Controleer de capaciteit van uw versterker.

Welk type kabel moet ik gebruiken?

Gebruik kabels ontworpen voor luidsprekers, met voldoende doorsnede. Een te dunne kabel vermindert het vermogen en verzwakt de lage frequenties. Raadpleeg de tabel in de handleiding voor de doorsnede op basis van lengte en impedantie.

Wat te doen als de luidspreker geen geluid produceert?

Controleer alle kabelverbindingen. Probeer nieuwe kabels. Controleer of de versterker een signaal ontvangt (signaallampje). Test de luidspreker op een ander kanaal van de versterker.

Waarom is het geluid intermitterend?

Dit komt meestal door een slechte verbinding. Controleer de soldeerverbindingen en draai de schroeven van de stekkers vast. Beschadigde luidsprekers kunnen dit probleem ook veroorzaken.

Waarom is er een constant gezoem?

Een constant geluid komt vaak van de versterker, mengpaneel of een slechte aarding. Controleer of alle apparaten correct geaard zijn en of de kabels afgeschermd zijn.

Hoe kan ik de weergave van lage tonen verbeteren?

Controleer de polariteit van de luidsprekers: ze moeten allemaal op dezelfde manier worden aangesloten. Twee verkeerd aangesloten luidsprekers die te dicht bij elkaar staan, kunnen elkaars lage frequenties opheffen.

Kan ik de luidspreker aan het plafond ophangen?

Ja, maar de installatie moet worden uitgevoerd door een specialist die bekend is met technieken en voorschriften. Gebruik een goedgekeurde steun die geschikt is voor het gewicht van de luidspreker. Tijdens de installatie mag niemand eronder staan.

Wat zijn belangrijke veiligheidsmaatregelen?

Niet meer dan 85 dB om het gehoor te beschermen. Overbelast de luidspreker niet. Plaats geen open vuur in de buurt. Alleen binnenshuis gebruiken of met vochtbescherming. Verplaats de luidspreker voorzichtig (spaar uw rug).

Hoe reinig ik de luidspreker?

Koppel de luidspreker los. Veeg hem af met een droge, zachte doek. Gebruik geen vloeistoffen of schurende middelen. Bescherm de luidspreker tegen vocht.

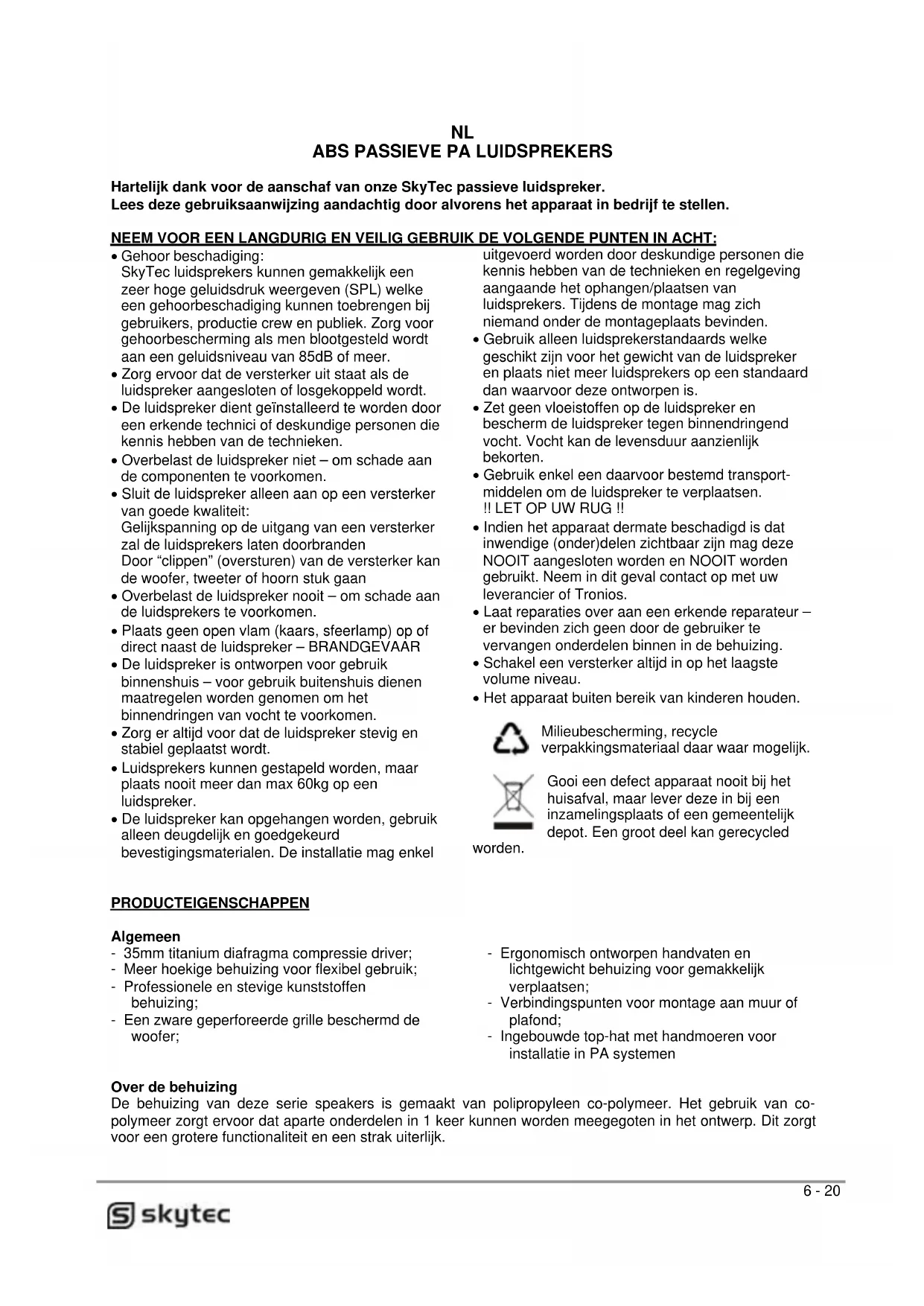

GEBRUIKSAANWIJZING SPJ Passive Speaker 178.012 Skytec

Hartelijk dank voor de aanschaf van onsze SkyTec passieve luidspreker.
Lees deze gebruiksaanwijzing aandachtig door alvorens het apparaat in bedrijf te stellen.

NEEM VOOR EEN LANGDURIG EN VEILIG GEBRUIK DE VOLGENDE PUNTEN IN ACHT:

• Gehoor beschadiging:
• Gehoor beschadiging: SkyTec luidsprekers können gemakkelijk een zeer hoge geluidsdruk weergeven (SPL) welke een gehoorbeschadiging kennen toebrengen bij gebruikers, productie crew en publiek. Zorg voor gehoorbescherming als men blootgesteld worden aan een geluidsniveau van 85dB ofeer.
  Zorg ervoor dat de versterkeruit staat als deluidsprekker aangesloten of losgekoppeld worden.
• De luidspreker dient geinstalleerd te worden dooreen erkende technici of deskundige personen die kennis hebben van de technieken.
  Overbelast de luidspreker Niet - om schade aan de componenten te voorkomen.
• Sluit de luidspreker alleen aan op een versterker van goede kwaliteit: Gelijkspanning op de uitgang van een versterker za de luidsprekers lately doorbranden Door "clippen" (oversturen) van de versterker kan de woofer, tweeteter of hoorn stuk gaan
  Overbelast de luidspreker nooit - om schade aan de luidsprekers te voorkomen.
• Plaats geen open vlam (kaars, sfeerlamp) op of direct naast de luidspreker - BRANDGEVAAR
• De luidspreker is ontworpen voor gebruik binnenshuis – voor gebruik buitenshuis dienen maatregelen worden genomen om het binnendringen van vocht te voorkomen.
  Zorg er altijd voor dat de luidspreker stevig en stabel geplaatst worden.
• Luidsprekers können gestapeld worden, maar plaatns nooit meer dan max 60kg op een luidspreker.
• De luidspreker kan opgehangen worden, gebruik alleen deugdelijk en goedgekeurd bevestigingsmaterialen. De installmentie mag enkel

uitgevoerd worden door deskundige personen die kennis hebben van de technieken en regelgeving aangaande het ophangen/plaatsen van luidsprekers. Tijdens de montage mag zich niemand onder de montageplaats bevinden.

• Gebruik alleen luidsprekerstandaards welke geschikt+zijn voor het gewicht van de luidspreker enplaats Nieteer luidsprekers op een standard dan waarvoordeze ontworpen is.
• Zet geen vloeistoffen op de luidspreker en bescherm de luidspreker gegen binnendringend voucht. Vocht kan de levensduur aanzienlijk bekorten.
• Gebruik enkel een waarvoort bestemd transportmiddelen om de luidspreker te verplaatsen.
  !! LET OP UW RUG !!
• Indien het apparaat dermate beschadigd is dat inwendige (onder)delen zichtaar+zijn mag deze NOOIT aangesloten worden en NOOIT worden gebruikt. Neem in dit geval contact op met uw leverancier of Tronios.
• Laat reparations over aan een erkende reparateur - er bevinden zich geen door de gebruiker te verwangen onderdelen binnen in de behuizing.
• Schakel een versterker.altijd in op het laagste volume niveau.
• Het apparaat buiten bereik van kinderen honden.

Milieubescherming, recycle verpakkingsmaterialaal waar waar mogelijk.

Gooi een defect apparaat nooit bij het huisafval, maar lever deze in bij een inzamelingsplaats of een gemeentelijk depot. Een groot deel kan gerecycled

worden.

• 35mm titanium diafragma compressie driver;
• Meer hoekige behuizing voor flexibel gebruik;
  Professionele en stevige kunststoffe behuizing;

• Een zware geperforeerde grille beschermd de woofer;

• Ergonomisch ontworpen handvaten enlichtgewicht behuizing voor gemakkelijk verplaatsen;

• Verbindingspunten voor montage aan muur of plafond;
• Ingebouwde top-hat met handmoeren voor installmentie in PA systemen

Over de behuizing

De behuizing van deze série speakers is gemaakt van polipropyleen co-polymeer. Het gebruik van copolymeer zorgtervoordarpenderdelen in 1keer kuren worden meegegoten in het ontwerp.Dit zorgt voor een grotere functionaliteit en een strak uiterlijk.

KABELVERBINDINGER

Deze série Speakers is uitgevoerd met 4-p luidspreker connectoren. Deze connectoren konnen door middel van een draaibeweging vastgezet worden. Ook kuren de speakers parallel aangesloten worden. Voor optimale performance raden wij u aan alleen kabels te gebruiken die special voor deze speakers ontworpen zich. Gebruik geen ander type kabel.

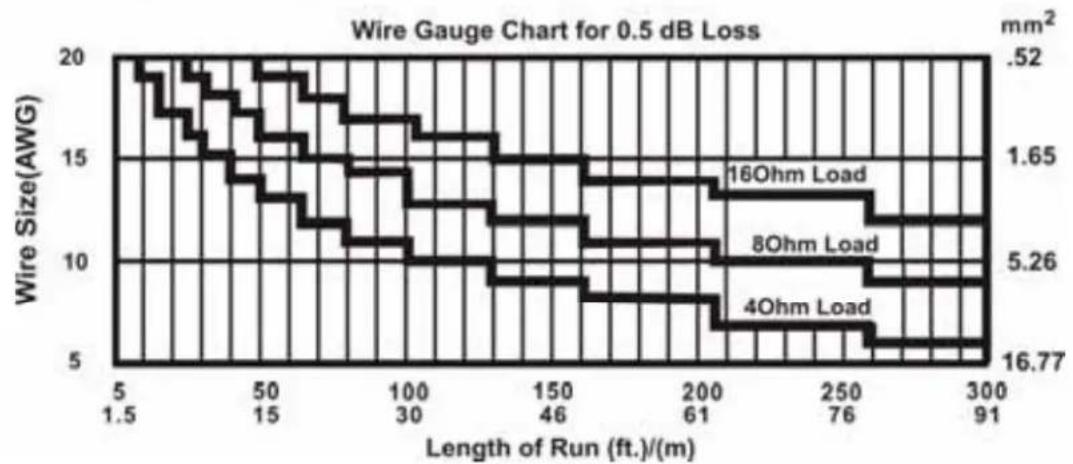

Het is zeer belangrijk de juiste kabel te gebruiken. Een kabel die te dun is za er voor zorgen dat het vermogen van uw versterker wegvloeit. Als u een kabel met een te lage dampingfactor gebruikt, kennen er lage tonen verloren gaan alvorens de speaker te bereiken. De tabel hieronder geeft aan welk type kabel u nodig heeft gegenover een bepaalde impedantie en kabellengte

Bij het gebruiken van onderstaande tabel dient u in oog te honden dat 2 parallel geschakelde 8 Ohm kabels een waarstand van 4 Ohm genereren (zie "speakers in serie schakelen").

Het aansluiten van een groot+aantal speakers met uw versterker kan resulteren in schade aan uw versterker. Om de gecombineerde impedantie van meertere identieke speakers die parallel geschakeld zich, dient u de onderstaande formule te hanteren:

Kijk in de handleiding van uw versterker om te zien welke impedantie uw versterker aan kan.

INGANGSPANEEL (alleen op de 12" en 15" versies)

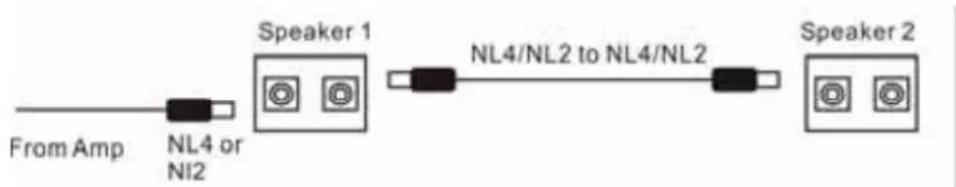

"Loop thru" functie

De twee connecties op het achterpaneel van de speakers zich parallel geschakeld. Dit betekent dat het signal dat u inplugt, op de andere connectie alsuitgangssignaal gaat gelden. U kunt deze nu verbinden met een andere speaker om de speakers parallel te schakelen.

HULP BIJ PROBLEMEN

Wij raden u aan eerst te testen of een speaker wel=echt defec is. Doe dit door de "defecte" speaker om te wisselen met een speaker waarvan u zeker weet dat deze goed werk. Heeft udezelfde problemen met deze speaker, dan raden wij u aan onderstaande informatie door te nemen.

Geenuitgangssignaal

Waarschijnlijke reden Actie

Speakerkabels Herverbind alle connectoren

Sluit neuewe, werkende kabels aan

Check de soldeerverbindingen

Draai de schroeven van de bananen en 4-p connectoren stevig vast

Check kabels en connectoren op beschadigde behuizing

Versterker Wees er zeker van dat het kanaal van uw versterker een signal ontvangt. De meeste versterkers hebben hiervoor een indicatie LED. Verbind uw speakers met een werkend versterker kanaal.

Haperend signaal

Waarschijnlijke reden Actie

Slechte verbinding

Kapotte speakers kuren een haperend signaal weergeven, maar waarschijnlijkigt het probleem bij een kabel of connector. Check de soldeerverbindingen en draai de schroeven van de bananen en 4-p connectoren stevig vast.

Waarschijnlijke reden Actie

Kapot electrisch Elk constant geluid komt van de versterker, mixer, processor of bron apparaat in het apparatuur. Check of uw systeme goed geaard is. Check voor lawaaierige PA systeem apparatuur of elektrische onderdelen. Check of de kabels afgeschermd zichn.

Slechte lage frequentie weergave

Waarschijnlijke reden Actie

Slechte polariteit Als twee speakers dicht bij elkaar staan en verkeerd aangesloten zich hun kenne ze op de lage freiorentie elkaar uitschakelen. Check uw verbindingen en zorg ervoor dat alle speakers identiek zich aangesloten met een identieke kabel.

Voer zelf geen reparaties uan het apparaat; in elk geval verval de totale garantie. Ook mag het apparaat Niet eigenmachtig worden gemodifieerd, ook in dit geval verval de totale garantie. Ook vervalde garantie bij oncegallen en beschadigingen in elke vom t.g.v. onordeelkundig gebruik en het net in achtnemen de van waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt SkyTec geen enkele aansprakelijkheid in geval van persono日在 ogelukken als govlg van het net naleven van verligheidsinstrumente en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

F ENCEINTES MOULEES PASSIVES

Bedrijvenpark Twente 415

7602 KM - ALMELO

Tel: [phone]

Fax [phone]

The Netherlands

Product number: 178.003 - 178.009 - 178.012 - 178.015
