GEBRUIKSAANWIJZING PAX30 Plus ALECTO

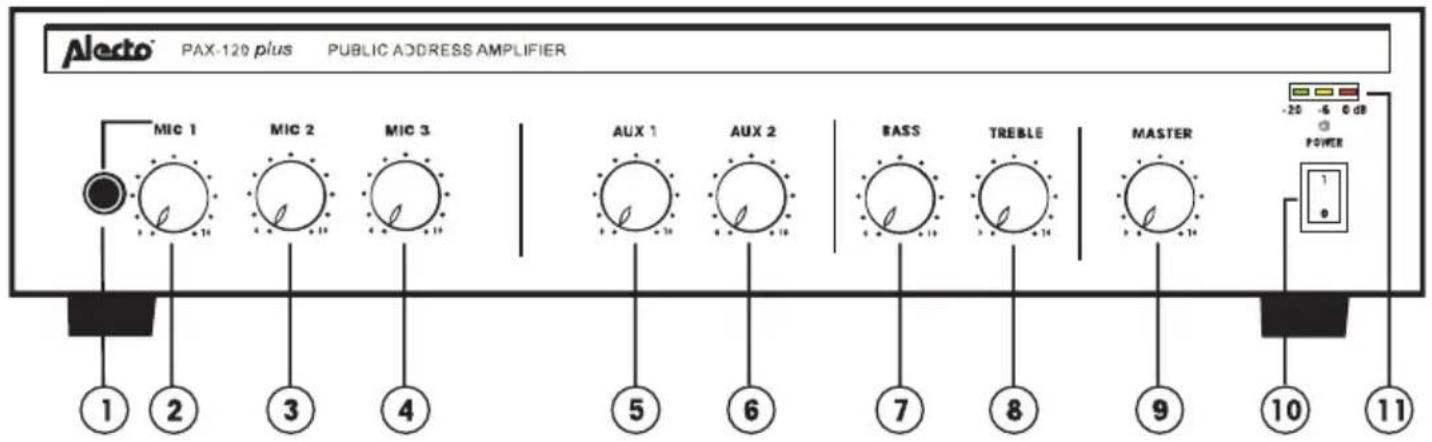

1. Microfoon jack input
2. Microfoon 1 volumeregelaar
3. Microfoon 2 volumeregelaar
4. Microfoon 3 volumeregelaar
5. Aux 1 volumeregelaar

6. Aux 2 volumeregelaar

7. Lage-tonenregelaar

8. Hoge-tonenregelaar
9. Master-volumeregelaar
10. Netschakelaar
11. LED-VU-meter

12 13 14 15 Alecto T15V- 220V- Apparate - Apparate Capacitor 2.25V~ CE DO 36V COM 9Ω 25V 70V 106V LINE FUSE PRE OUT POWER IN TAPE OUT AUX 2 AUX 1 TELEMTS LINE MIC MIC 3 MIC 2 MIC 1 CHIME ON DIFF 16 17 18 19 20 21 22 23

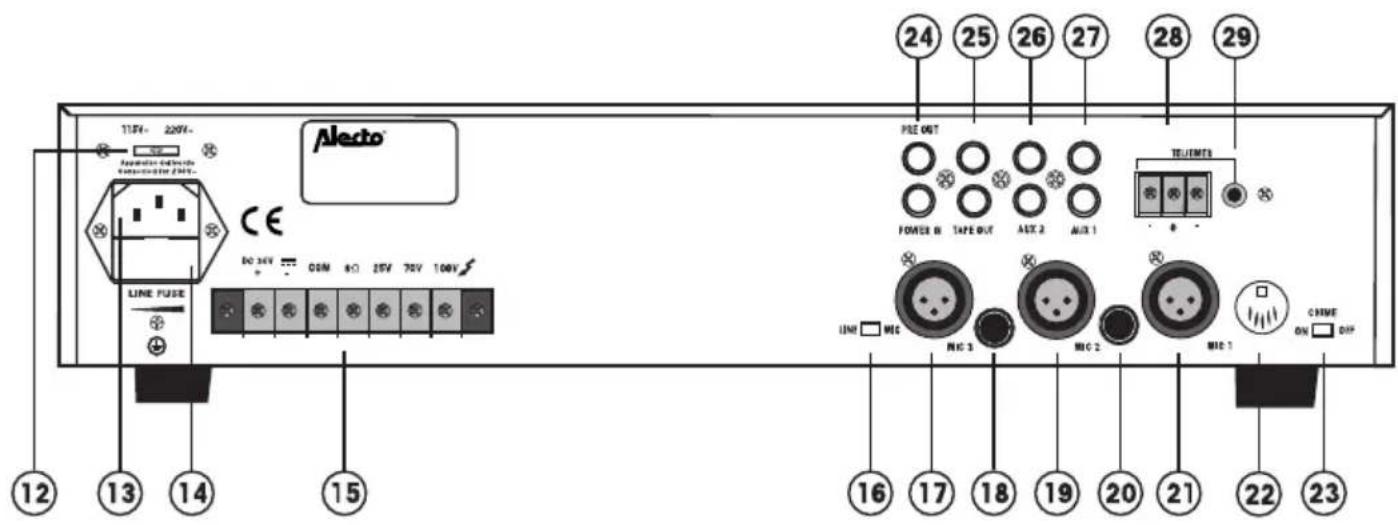

1. Spannings instelschakelaar.
2. Netingang (230V / 115V)
3. Zekering PAX-30 (T 1A/250V) PAX-120 (T 2.5A/250V)
4. Aansluitstrip voor 24V en luidsprekers
5. Line/microfoon instelschakelaar
6. Mic.3 XLR-ingang
7. Mic.3 Jack-ingang
8. Mic.2 XLR-ingang

9. Mic.2 Jack-ingang

10. Mic 1 XLR-ingang

11. Mic 1 DIN-ingang / CHIME / MUTE connector
12. Aan/uit-schakelaar CHIME
13. Aansluiting effectapparaart
14. CINCH-uitgang voor tape recorder
15. CINCH AUX 2 ingang
16. CINCH AUX 1 ingang
17. Telefoonoproep ingang
18. Volumeregelaar voor telefoon ingang

INSTALLATIE

ATTENTIE

Zorg eroor dat de ventilatieopeningen aan de boven- en onderzijde van de versterker vrijblijven om een gelijkmatige warmteafvloeiing te garanderen.

Pas nadat alle in- en uitgangen zijn aangesloten, mag de voeding worden aangesloten. Zet veiligheidshalve de POWER schakelaar van de versterker op uit (0) en draai alle regelaars op minimaal (0).

INGANGEN

MICROFOON:

De microfooningangen zijn voorzien van een XLR-, en een jack-ingang en zijn gebalanceerd uitgevoerd. Microfoon 1 is tevens voorzien van een DIN ingang.

XLR aansluiting Pin 1 = afscherming (GND)

Pin 2 = signaal +

Pin 3 = signaal -

Jack aansluitingPin 1 = afscherming (GND) (achterzijde)* Pin 2 = signaal -

Pin 3 = signaal +

DIN aansluiting Pin 1 = Signaal +

Pin 2 = afscherming (GND)

Pin 3 = Signaal -

Pin 4 = CHIME

Pin 5 = GND

1 2 3

*: de jackaansluiting aan de voorzijde is een standaard 6.3mm mono uitvoering

Fantoomvoeding:

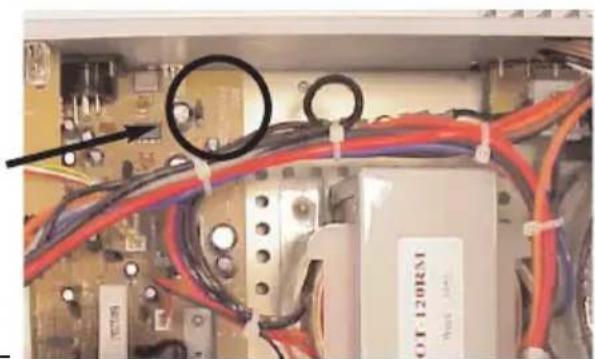

Via een jumpertje kan de fantoomvoeding, welke voor bepaalde condensatormicrofoons nodig zijn, worden geactiveerd. Dit jumpertje zit op de printplaat, binnen in de PAX-30/120.

BIJ HET VERWIJDEREN VAN DE KAP VAN DE VERSTERKER, ALTIJD DE STEKKER UIT HET STOPCONTACT NEMEN.

Plaats eerst de kap terug op de versterker alvo- rens de voeding weer in te schakelen.

Op microfoon 1 is een MUTE functie actief. Zodra en zolang er door microfoon 1 gesproken wordt, worden alle overige signalen onderdrukt behalve de TEL/EMER aan-sluiting.

CHIME:

Zodra PIN-4 en PIN-5 met elkaar doorverbonden worden, klinkt er een DING DONG signaal en worden de muzieksignalen onderdrukt. Deze doorverbinding kan middels een eenvoudige drukknop gerealiseerd worden of kan worden ingebouwd in een (tafel)microfoon).

MIC-3 / LINE:

MIC 3 kan ook dienen als line-kanaal. Hiervoor dient schakelaar LINE/MIC in de positie 'line' te worden gezet.

AUX:

De PAX-30/120 heeft twee ingangen voor muziekbronnen: AUX-1 en AUX-2. Deze stereo ingangen zijn intern mono geschakeld. Sluit hier een apparaat op aan welke een uitgangssignaal op line-niveau levert (zoals tape, tuner, CD, DVD of video speler). Indien de schakelaar LINE/MIC in de positie 'LINE' is gezet, is deze ingang ook geschikt voor muziekbronnen op line-niveau.

TEL/EMER:

Deze ingang kan verbonden worden met een van de telefoonaansluitingen van een telefooncentrale voor omroep via een telefoontoestel. Let op dat alleen telefooncentrales met een ruimtebeluister- of babyfoon-functie aangesloten kunnen worden. Bij de telefooncentrale zet u dan de aansluiting waarop de versterker is aangesloten in de modus 'babyfoon'. Raadpleeg bij twijfel de gebruiksaanwijzing van de telefoon centrale of neem contact op met de leverancier ervan.

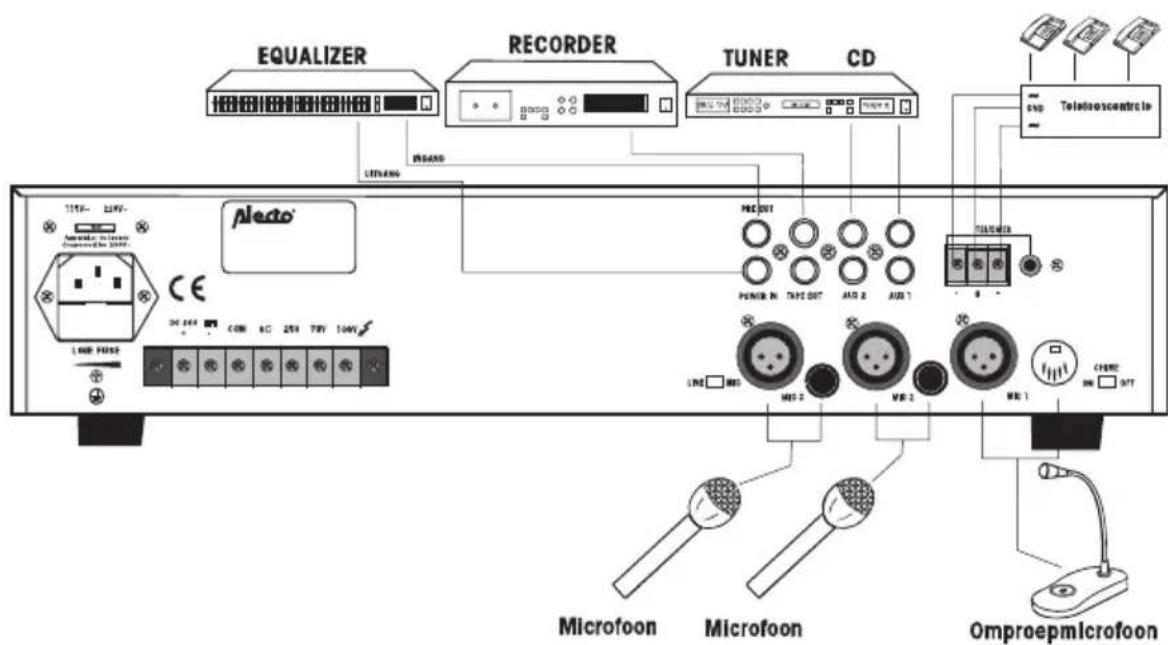

EQUALIZER RECORDER TUNER CD TELEOScentricle LTEKING 100000000000000000000000000000000000000000000000000000000000000000000000000000000000000 TELEOSCENTRicle PLEAO® CE 1288 MHz COM 6C 25V 75V 164V LED PBS Microfoon Microfoon Omproepmicrofoon

POWER IN:

Op deze ingang kan een effect apparaat worden aangesloten, zie item pre-out bij het hoofdstuk UITGANGEN voor verdere uitleg.

UITGANGEN

LAAGOHMIG:

Gebruik de COM - 8 ohm uitgang indien de afstand tot aan de luidsprekers korter is dan 50 à 75 meter. De aangesloten luidsprekers moeten laagohmig (8-16 ohm) zijn.

Bij het gebruik van laag ohmige luidsprekers, moet het totaal vermogen van alle luidsprekers gelijk of meer zijn dan het versterker vermogen (anders zal bij vol versterkerkermogen een of meer luidsprekers worden beschadigd) en moet ook de eind impedantie tussen 8 en 16 ohm uitkomen.

Bij het in serie schakelen van de luidsprekers moeten de individuele impedanties bij elkaar worden opgeteld.

Bij het parallel schakelen van gelijkwaardige luidsprekers moet de impedantie van één enkele luidspreker gedeeld worden door het aantal luidsprekers.

Maak eventueel gebruik van een combinatie van serie en parallel schakelen, om de vereiste impedantie te bereiken.

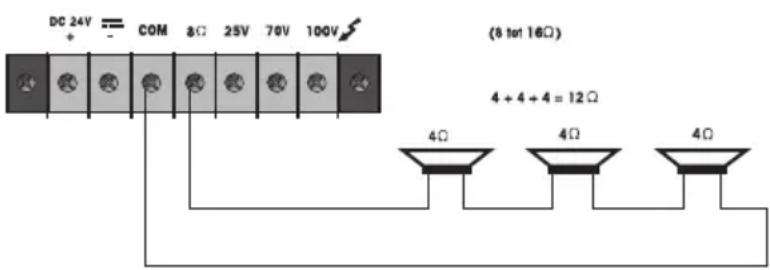

DC 24V + COM 8Ω 25V 70V 100V (8 tot 16Ω) 4 + 4 + 4 = 12Ω 4Ω 4Ω 4Ω

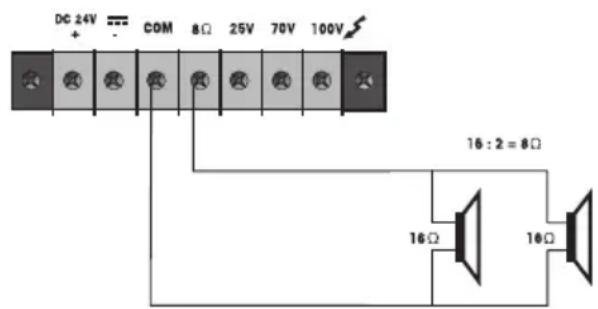

DC 24V + COM 8Ω 25V 70V 100V 16:2 = 8Ω 16Ω 10Ω

LIJNUITGANG:

Gebruik de COM - 25V, COM - 70V of COM - 100V bij luidsprekerafstanden van meer dan 50 à 75 meter. Gebruik alleen luidsprekers met een lijntransformator.

Bij aansluiting op de 100 volt uitgang moet het bij elkaar opgeteld vermogen van alle aangesloten luidsprekers (lees luidsprekertrafo's) gelijk of minder bedragen dan het RMS vermogen (PAX-30 = 30Watt/ PAX-120 = 120 Watt) van de versterker; worden er meer luidsprekers aangesloten dan de versterker aan stroom kan leveren dan kan de versterker defect raken (let op: dit is ongeacht de stand van de volumeregelaars).

Komt, bij totaaltelling, het luidsprekervermogen toch boven het versterkervermogen, gebruik dan de 70-volt uitgang; het is nu toegestaan om tot een luidsprekervermogen te gaan die 2 x zo groot is als het versterkervermogen, of gebruik de 25 volt uitgang; het is nu toegestaan om tot een luidsprekervermogen te gaan die 4 x zo groot is als het versterkervermogen. De maximale haalbare geluidsdruk per luidspreker is nu wel lager.

Alle luidsprekers moeten parallel aangesloten worden; bij het 100-volt systeem is serie-schakeling niet toegestaan.

In de regel zijn de luidsprekerlijntrafo's voorzien van diverse vermogensaftakkingen waardoor een grote flexibiliteit verkregen wordt.

Gebruik de laagvermogen aftakking waar minder volume vereist is en gebruik de hoogvermogen aftakking waar meer volume gewenst is.

Het is toegestaan om individuele luidsprekers te voorzien van een aan/uit schakelaar of om de diverse aftakkingen van de lijntransformator te voorzien van een draaischakelaar waardoor een vorm van volume-regeling verkregen wordt.

Voor de telling van het max. aangesloten vermogen dient in het geval van een draai- schakelaar het hoogste vermogen worden genomen.

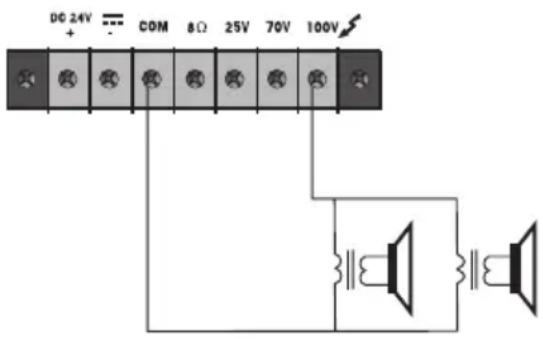

DC 24V + COM 8Ω 25V 70V 100V

2W 4W 5W

BIJ GEBRUIK VAN HET 25-, 70- OF 100-VOLT LUIDSPREKERSYSTEEM, DIENEN DEZELFDE RICHTLIJNEN IN ACHT GENOMEN TE WORDEN ALS DE RICHTLIJNEN DIE GELDEN VOOR HET LICHTNET. RAADPLEEG UW PLAATSE-LIJKE INSTALLATEUR OF ENERGIEBEDRIJF.

TAPE OUT:

Via de tape out ingang kan mbv. een cassettedeck, mini-disc of een ander opname apparaat het geluidsignaal worden opgenomen. Het telefoonsignaal wordt niet mee opgenomen.

PRE-OUT:

Pre-out is een uitgang waar het totale geluidsignaal, inclusief de telefooningang, op line-niveau aanwezig is. Vanaf de fabriek is deze uitgang door middel van een U-stekker doorverbonden met de ingang 'Power-in'. Indien u deze doorverbinding verwijderd, kunt u een limiter of een effect-apparaat (equalizer, echo/nagalm e.d.) aansluiten.

Ook is het mogelijk om met een speciale verdeelstekker het pre-out-signaal te splitsen voor aansluiting naar een extra versterker.

VOEDING

Plug het netsnoer in aansluiting 230VAC aan de achterzijde, en steek de stekker in een randaarde wandcontactdoos, of sluit een 24V accu aan op de 24 VDC klemmen aan de achterzijde van de PAX-30/120 (Let hierbij goed op de polariteit).

Waarschuwing:

Bij gebruik van accuvoeding, zal het chassis van de versterker verbonden zijn met de - (min) van de voeding. Bij gebruik van het 230 Volt lichtnet als voeding, zal het chassis van de versterker verbonden zijn met de aarde van het lichtnet. De versterker alleen op een geaarde wandcontactdoos aansluiten.

GEBRUIK

ATTENTIE:

Zet, alvorens u de versterker inschakelt, veiligheidshalve alle regelaars op minimaal.

MUZIEK:

Met de AUX-1/2 regelaars regelt u het volume van de muziekbronnen die aangesloten zijn op de ingangen AUX-1 en AUX-2. Ingang MIC-3 kan met schakelaar line-mic omgezet worden naar line zodat dit kanaal geschikt is voor linesignalen. Met regelaar MIC 3 kan nu het volume van de muziekbron geregeld worden welke is aangesloten op mic 3 ingang.

MICROFOON:

De regelaars MIC-1, MIC-2 en MIC-3 regelen het volume van de microfoons die aangesloten zijn op de respectievelijke ingangen (zie achterzijde versterker).

MASTERVOLUME:

Met de mastervolumeregelaar kan het totale geluidsbeeld in volume geregeld worden. Alleen de TEL/EMER-ingang heeft voorrang op deze regeling. Dit volume kan alleen met de TEL/EMER regelaar (29) aan de achterzijde geregeld worden.

TOONREGELING:

Gebruik de knop BASS om de lage tonen te versterken (rechtsom) of te verzwakken (linksom). Gebruik de knop TREBLE om de hoge tonen te versterken (rechtsom) of te verzwakken (linksom).

TEL/EMER VOLUME

Met de volume-instelknop (zie 29) aan de achterzijde kan het volume van het telefoon- signaal geregeld worden. Deze regeling gaat buiten de mastervolumeregeling om.

MUTE:

Zodra en zolang er gesproken wordt in de microfoon die aangesloten is op de MIC-1 ingang, worden alle geluidssignalen, exclusief de signalen van de telefoonaansluiting (TEL/EMER), onderdrukt.

CHIME:

Via de pinnen 4 en 5 van de MIC1-DIN ingang aan de achterzijde, kan met behulp van een drukknop een DING DONG signaal worden geactiveerd. Deze externe drukknop kan ook in een tafelmicrofoon worden gemonteerd.

• de versterker is voor gebruik binnenshuis, in een droge omgeving; gebruik de versterker nooit in een vochtige of natte omgeving.
• laat geen voorwerpen door de ventilatieopeningen in de versterker vallen; gebeurt dit wel, schakel dan DIREKT de voeding uit (ook de toevoer) en breng de versterker ter controle naar uw leverancier.
• zowel aan de onder- als aan de bovenzijde dient een ruimte van 1 tot 2 cm vrij te blijven zodat overtollige warmte onbelemmerd afgevoerd kan worden.
• het chassis van de versterker is verbonden met de aarde van het netsnoer en met de - (min) van een DC voeding.
• reinig de behuizing alleen met een licht vochtige doek; schakel eerst de versterker uit alvorens u deze reinigt.
• schakel de versterker alleen in nadat alle volumeregelaars op MINIMUM (0) gedraaid zijn, dit voorkomt schrikeffect.
• het langdurig bloot staan aan een hoog geluidsvolume kan het gehoor beschadigen.
• zorg voor een zodanig volume dat andere geluidssignalen uit de omgeving onbelemmerd tot u en anderen kunnen doordringen.

Alecto® PAX-120 plus PUBLIC ADDRESS AMPLIFIER MIC 1 MIC 2 MIC 3 AUX 1 AUX 2 BASS TREBLE MASTER ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ -20 -6 0 dB POWER 1 0

Op de Alecto PAX-30/120plus heeft u een garantie van 12 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze portofoon

Bij een defect kunt u de versterker, voorzien van een duidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzending naar de importeur zorgdragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.
