GEBRUIKSAANWIJZING Inverter FTXG20LV1BS DAIKIN

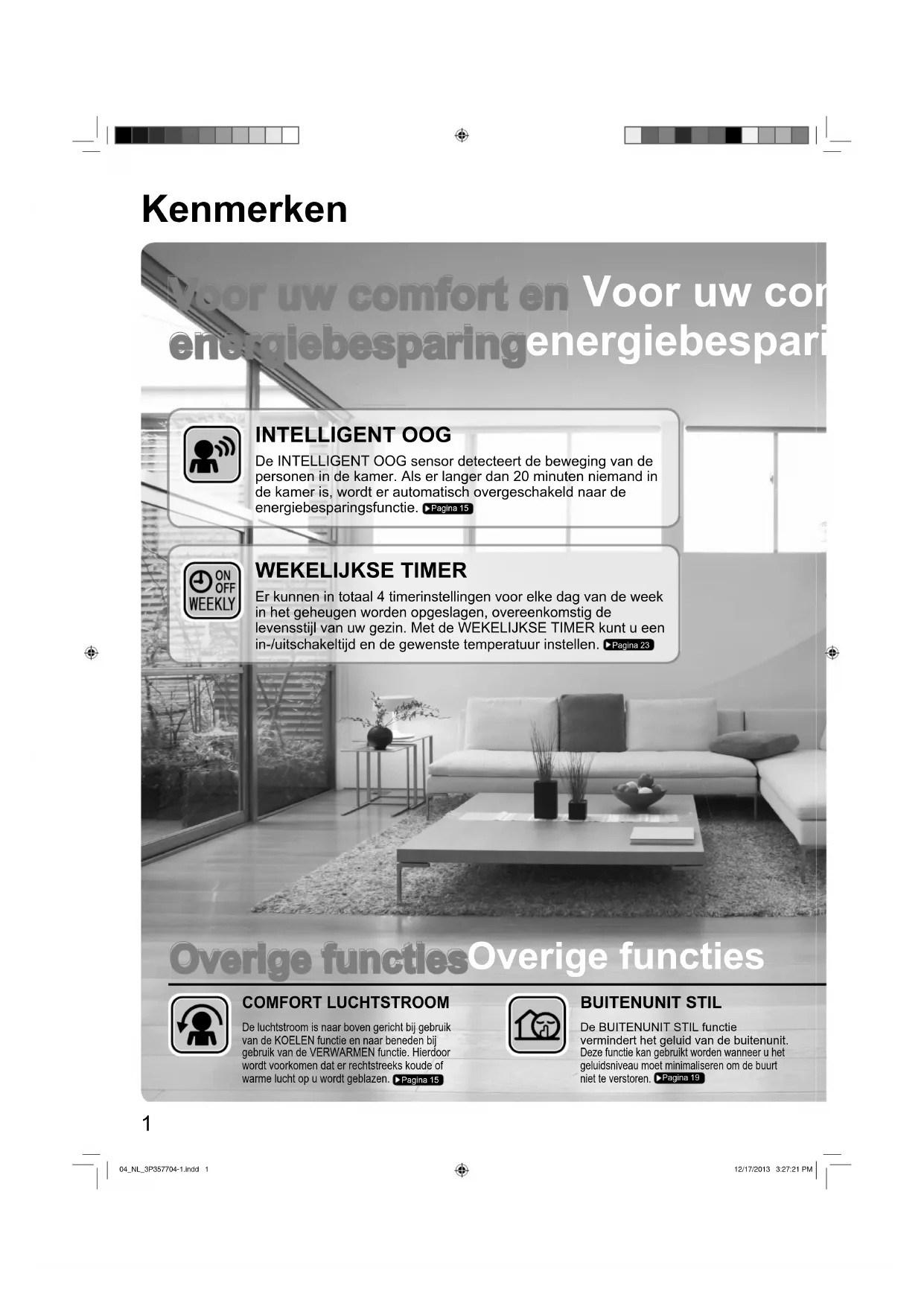

Voor uw comfort en Voor uw comfort en
energiebesparingenergiebesparing
Overige functiesOverige functies
COMFORT LUCHTSTROOM BUITENUNIT STIL De luchtstroom is naar boven gericht bij gebruik van de KOELEN functie en naar beneden bij gebruik van de VERWARMEN functie. Hierdoor wordt voorkomen dat er rechtstreeks koude of warme lucht op u wordt geblazen. Pagina 15De BUITENUNIT STIL functie vermindert het geluid van de buitenunit. Deze functie kan gebruikt worden wanneer u het geluidsniveau moet minimaliseren om de buurt niet te verstoren.
INTELLIGENT OOG De INTELLIGENT OOG sensor detecteert de beweging van de
personen in de kamer. Als er langer dan 20 minuten niemand in
de kamer is, wordt er automatisch overgeschakeld naar de
energiebesparingsfunctie. Pagina 15
WEKELIJKSE TIMER Er kunnen in totaal 4 timerinstellingen voor elke dag van de week
in het geheugen worden opgeslagen, overeenkomstig de
levensstijl van uw gezin. Met de WEKELIJKSE TIMER kunt u een
in-/uitschakeltijd en de gewenste temperatuur instellen. Pagina 23
04_NL_3P357704-1.indd 104_NL_3P357704-1.indd 1 12/17/2013 3:27:21 PM12/17/2013 3:27:21 PMNederlands 2
ECONODeze functie biedt een zeer effi ciënte werking via beperking van het maximale stroomverbruik. De functie is handig wanneer u de airconditioner en andere elektrische apparatuur gelijktijdig gebruikt. Pagina 19 Inhoud
k Veiligheidsmaatregelen 3Namen van de onderdelen 5Voorbereidingen voor gebruik 9 Gebrui
k AUTO · DROGEN · KOELEN · VERWARMEN · VENTILATOR functie 11Instellen van de luchtstroomrichting en de luchtstroomsnelheid 13COMFORT LUCHTSTROOM/ INTELLIGENT OOG functie 15KRACHTIG functie 18ECONO/BUITENUNIT STIL functie ...19UIT TIMER functie 21AAN TIMER functie 22WEKELIJKSE TIMER functie 23 Meervoudige verbindinge
n Opmerking over het multisysteem 29 Onderhou
d Onderhoud en reiniging 31 Problemen oplosse
n Problemen oplossen 35De Engelse tekst is de oorspronkelijke versie. Andere talen zijn vertalingen van de oorspronkelijke instructies.
04_NL_3P357704-1.indd 204_NL_3P357704-1.indd 2 12/17/2013 3:27:32 PM12/17/2013 3:27:32 PM3
Veiligheidsmaatregelen
Bewaar deze handleiding op een plaats waar de gebruiker deze gemakkelijk kan terugvinden.•
Lees de veiligheidsinstructies in deze handleiding aandachtig door voordat u het apparaat gebruikt.•
Dit apparaat is bedoeld voor gebruik door deskundige of opgeleide gebruikers in winkels, lichte industrie en boerenbedrijven, of voor commercieel gebruik door leken.
Het geluidsdrukniveau is lager dan 70 dB (A).•
De hierin beschreven veiligheidsinstructies zijn ingedeeld in WAARSCHUWINGEN en VOORZORGSMAATREGELEN. •
Deze bevatten beide belangrijke informatie betreffende veiligheid. Neem alle veiligheidsinstructies nauwkeurig in acht.
WAARSCHUWING VOORZORGSMAATREGELEN Het niet correct opvolgen van deze instructies kan ernstig
lichamelijk letsel of een dodelijk ongeval veroorzaken.
Het niet correct opvolgen van deze instructies kan schade
aan eigendommen of lichamelijk letsel tot gevolg hebben, dat
ernstig kan zijn al naar gelang de omstandigheden.
Dit mag u nooit doen.
Volg de onderstaande
aanwijzingen nauwgezet op.
Zorg dat er een aardverbinding
Bewaar na het lezen deze gebruiksaanwijzing op een handige plaats, zodat u deze telkens wanneer dit nodig is kunt •
raadplegen. Als het apparaat overgedragen wordt aan een nieuwe gebruiker, ook de gebruiksaanwijzing meegeven.
WAARSCHUWING Om brand, explosies of letsel te voorkomen mag het apparaat niet worden gebruikt in omgevingen waarin schadelijke •
(bijvoorbeeld ontvlambare of corrosieve) gassen aanwezig zijn.
Langdurige, rechtstreekse blootstelling aan koude of warme lucht van de airconditioner, of aan lucht die te koud of te •
warm is, kan schadelijke zijn voor uw lichamelijke toestand en gezondheid.
Steek geen voorwerpen, zoals staafjes of uw vingers, enz., in de luchtinlaat of luchtuitlaat. Als gevolg van aanraking met de
hoge-snelheid ventilatorbladen van de airconditioner kan het product beschadigen of kan persoonlijk letsel ontstaan.
Probeer de airconditioner niet zelf te repareren, demonteren, opnieuw te installeren of er wijzigingen in aan te •
brengen, want dit kan resulteren in waterlekkage, elektrische schokken of brandgevaar.
Gebruik geen ontvlambare spray in de buurt van de airconditioner omdat dit brandgevaar kan veroorzaken.•
Gebruik geen ander koelmiddel dan aangegeven op de buitenunit (R410A) bij het installeren, verplaatsen of repareren van
de buitenunit. Gebruik van andere koelmiddelen kan leiden tot problemen met of schade aan de unit en/of persoonlijk letsel.
Bedien het apparaat niet met natte handen om elektrische schokken te voorkomen.•
Pas bij lekkage van koelmiddel op voor brandgevaar. Als de airconditioner niet correct functioneert, d.w.z. geen koele •
of warme lucht produceert, kan lekkage van koelmiddel de oorzaak zijn. Neem contact op met uw leverancier voor
assistentie. Het gebruikte koelmiddel in de airconditioner is veilig en lekt gewoonlijk niet weg.
Echter in het geval van een lekkage, contact met een open vlam, verwarmingstoestel of kookapparaat, kunnen
schadelijke gassen geproduceerd worden. Gebruik de airconditioner niet totdat een deskundige onderhoudsmonteur
heeft bevestigd dat de lekkage is gerepareerd.
Probeer de airconditioner niet zelf te installeren of repareren. Ondeskundig uitgevoerd werk kan waterlekkage, elektrische schokken of brand
tot gevolg hebben. Neem contact op met uw plaatselijke leverancier of vakkundig personeel voor installatie- en onderhoudswerkzaamheden.
Wanneer de airconditioner niet correct functioneert (een brandlucht afgeeft, enz.), het apparaat uitschakelen en •
contact opnemen met uw plaatselijke leverancier. Wanneer u de airconditioner onder deze omstandigheden blijft
gebruiken, kan dit defecten, elektrische schokken of brand tot gevolg hebben.
Plaats een aardlekschakelaar. Het niet plaatsen van de aardlekschakelaar kan elektrische schokken of brand tot gevolg hebben.
Voorzie het apparaat van een aardaansluiting. Aard het apparaat niet aan een gas- of waterpijp, bliksemafl eider of •
telefoon-aardkabel. Onvoldoende aarding kan elektrische schokken veroorzaken.
VOORZORGSMAATREGELEN Gebruik de airconditioner niet voor andere doeleinden dan waarvoor deze bestemd is. Gebruik de airconditioner niet •
voor het koel houden van precisie-instrumenten, voedsel, dieren, planten of kunstvoorwerpen, aangezien dit de
prestaties, kwaliteit en/of levensduur van het betreffende voorwerp nadelig kan beïnvloeden.
Stel planten en huisdieren niet rechtstreeks bloot aan de luchtstroom van het apparaat, want dit kan een nadelige invloed hebben.
Plaats geen apparatuur die open vuur produceert op plaatsen die blootstaan aan de luchtstroom van het apparaat •
aangezien dit de verbranding van de brander nadelig kan beïnvloeden.
Zorg ervoor dat de inlaat- en uitlaatopeningen niet afgedekt worden. Wanneer de luchtstroom wordt geblokkeerd •
gaat het apparaat slechter werken en kunnen storingen ontstaan.
04_NL_3P357704-1.indd 304_NL_3P357704-1.indd 3 12/17/2013 3:27:41 PM12/17/2013 3:27:41 PM4
VOORZORGSMAATREGELEN Ga niet op de buitenunit zitten, plaats er geen voorwerpen op en trek er niet aan. Dit kan namelijk resulteren in een ongeluk,
zoals omvallen van het apparaat of het voorwerp dat op het apparaat staat, met letsel, een defect of beschadigingen tot gevolg.
Plaats geen voorwerpen die gevoelig zijn voor vocht direct onder de binnen- of buitenunits. Onder bepaalde •
omstandigheden kan condensvorming op de hoofdunit of de koelmiddelleidingen, vuil in het luchtfi lter of een
verstopte afvoer waterlekkage veroorzaken, waardoor het betreffende voorwerp vervuild of defect kan raken.
Controleer na langdurig gebruik de standaard van het apparaat en de bevestiging ervan op beschadiging. Als het •
apparaat in beschadigde toestand wordt gelaten, kan het vallen en letsel veroorzaken.
Om letsel te voorkomen, mag u niet de luchtinlaat of de aluminium vinnen van de binnen- of buitenunit aanraken.•
Dit apparaat is niet bestemd voor gebruik zonder toezicht door jonge kinderen of ouderen. Dit kan stoornis van de •
lichaamsfuncties en schade aan de gezondheid veroorzaken.
Houd kinderen onder toezicht om ervoor te zorgen dat ze niet met het apparaat of de afstandsbediening spelen. Wanneer het apparaat per
ongeluk door een kind wordt ingeschakeld, kunnen de lichaamsfuncties worden aangetast en kan dit schade aan de gezondheid toebrengen.
Stel de binnen- en buitenunits niet bloot aan schokken omdat dit kan resulteren in beschadigingen.•
Plaats geen ontvlambare voorwerpen, zoals spuitbussen, binnen 1m afstand van de luchtuitlaat.•
De spuitbussen kunnen ontploffen als gevolg van de warme lucht van de binnen- of buitenunits.
Let op dat huisdieren niet op de airconditioner urineren. Urineren op de airconditioner kan resulteren in een elektrische schok of brand.
Spoel de airconditioner niet af met water, aangezien dit elektrische schokken of brand kan veroorzaken. •
Plaats geen waterreservoirs (vazen etc.) bovenop het apparaat, aangezien dit elektrische schokken of brandgevaar •
Zorg ervoor om zuurstofgebrek te voorkomen dat de ruimte voldoende geventileerd wordt als apparatuur zoals een brander samen met de airconditioner gebruikt wordt.
Alvorens te reinigen, het apparaat stopzetten, de hoofdschakelaar uitzetten of het netsnoer losmaken. Anders kan dit •
een elektrische schok en letsel veroorzaken.
Sluit de airconditioner alleen op de voorgeschreven stroomvoorziening aan. Als een andere stroomvoorziening wordt •
gebruikt, kan dit resulteren in een elektrische schok, oververhitting of brand.
Leid de afvoerslang zo dat de afvoer ongehinderd kan plaatsvinden. Een verkeerde afvoer kan leiden tot nat worden van het gebouw, meubelen enz.
Zet geen voorwerpen vlakbij de buitenunit en laat geen bladeren en ander afval zich rond de unit ophopen. Bladeren •
trekken kleine dieren aan die in de unit kunnen binnendringen. In de unit kunnen dergelijke dieren storingen, rook of
brand veroorzaken wanneer ze in contact komen met elektrische onderdelen.
Plaats geen voorwerpen rondom de binnenunit. •
Wanneer u dit wel doet, kan dit een nadelige invloed hebben op de prestaties, de productkwaliteit en de levensduur van de airconditioner.
Dit apparaat is niet bestemd voor gebruik door personen met verminderde lichamelijke, zintuiglijke of verstandelijke •
vermogens, of door personen die geen kennis hebben betreffende de bediening ervan, tenzij er toezicht wordt
gehouden of aanwijzingen worden gegeven door de persoon die voor hun veiligheid verantwoordelijk is.
Buiten bereik van kinderen houden zodat zij niet met het apparaat kunnen gaan spelen.
Neem contact op met de leverancier wanneer u de airconditioner in een van de volgende soorten omgeving wilt installeren.
Plaatsen waar olie of vet, stoom of roet aanwezig is.•
Zoute omgevingen, zoals aan de kust.•
Plaatsen met zwavelgassen, zoals uit hete bronnen.•
Plaatsen waar de buitenunit mogelijk door sneeuw geblokkeerd kan raken.•
Volg de onderstaande aanwijzingen nauwgezet op.
De binnenunit moet minimaal 1m verwijderd zijn van een televisie of radio (de binnenunit kan anders storingen •
veroorzaken in het beeld of geluid).
De afvoerslang van de buitenunit moet uitmonden in een plaats met goede afvoer.•
Houd rekening met geluidsoverlast voor uw buren.
Kies een plaats zoals hieronder beschreven voor de installatie.
Een plaats die stevig genoeg is om het gewicht van het apparaat te dragen, maar die niet het werkingsgeluid en de vibraties versterkt.
Een plaats waar de afgevoerde lucht van de buitenunit of het werkingsgeluid uw buren niet tot last kan zijn.•
Aanleggen van de elektrische bedrading.
U dient voor de stroomvoorziening gebruik te maken van een apart voedingscircuit speciaal voor de airconditioner.•
Verplaatsen van het systeem.
Wanneer de airconditioner moet worden verplaatst, moet dit door een vakbekwaam installateur worden uitgevoerd. Neem •
contact op met de leverancier als het nodig blijkt te zijn om het systeem te verplaatsen of te veranderen.
04_NL_3P357704-1.indd 404_NL_3P357704-1.indd 4 12/17/2013 3:27:42 PM12/17/2013 3:27:42 PMDisplay
Namen van de onderdelen
Binnenunit Het aanzicht van de binnenunit kan • verschillen. Luchtinlaat
Louvres (verticale lamellen) De louvres bevinden zich binnenin de • luchtuitlaat. Pagina 13 INTELLIGENT OOG
sensor Deze sensor detecteert de • beweging van personen en zorgt ervoor dat er automatisch wordt omgeschakeld tussen de normale werking en de energiebesparingsfunctie.
Pagina 15 Jaloezieën
Pagina 13 INTELLIGENT OOG
lampje (groen) Pagina 16 Signaalontvanger en AAN/UIT
schakelaar van binnenunit SignaalontvangerDeze vangt de signalen van de • afstandsbediening op.Wanneer het apparaat een signaal • ontvangt, hoort u een pieptoon.Situatie Soort geluidApparaat wordt ingeschakeldpiep-piepInstellingen worden gewijzigd piep Apparaat wordt uitgeschakeldlange piepAAN/UIT schakelaar van binnenunitDruk op deze schakelaar om de werking te starten.• Druk nog een keer op de schakelaar om te stoppen.Zie onderstaande tabel voor instellen van de • bedrijfsmodus.Modus TemperatuurinstellingLuchtstro-omsnelheidAUTO 25°C AUTODeze schakelaar kan gebruikt worden wanneer de • afstandsbediening zoekgeraakt is.TIMER lampjeWanneer de timerfunctie wordt gebruikt, zal het multi-monitor • lampje af en toe oranje branden. Nadat het lampje ongeveer 5 seconden oranje heeft gebrand, wordt er teruggekeerd naar de kleur van de ingeschakelde functie.Het multi-monitor lampje knippert oranje in een cycluspatroon wanneer de airconditioner niet werkt.
Kleur van TIMER lampjeKleur van TIMER lampje: Voor KOELENOranjeBlauw3 min.5 sec. 5 sec.2 sec.2 sec. 2 sec.Groen OranjeDROGEN : KOELEN : Blauw OranjeVERWARMEN : Rood OranjeVENTILATOR : Wit OranjeStoppen : Uit Oranje
Binnentemperatuursensor Deze sensor detecteert de • luchttemperatuur rondom het apparaat. Multimonitor lampje en TIMER
lampje Multi-monitor lampjeDe kleur van het lampje verandert • overeenkomstig de functie.Functie Multi-monitor lampjeAUTO Rood/blauwDROGEN GroenKOELEN BlauwVERWARMEN RoodVENTILATOR WitTIMER Oranje Onderste voorpaneel Hij bevindt zich aan de achterkant van het • bovenste voorpaneel tijdens de werking.
04_NL_3P357704-1.indd 504_NL_3P357704-1.indd 5 12/17/2013 3:27:42 PM12/17/2013 3:27:42 PMPaneelsteunplaat Achterkant van het bovenste voorpaneel
Het uiterlijk van de buitenunit kan bij bepaalde modellen verschillen.•
Open het bovenste voorpaneel
luchtreinigingsfi lter
(achteraan en opzij)
Buitentemperatuursensor
Namen van de onderdelen
Richt voor gebruik de
afstandsbediening met het zendvenster
naar de binnenunit. Het apparaat zal
niet functioneren als de signalen
tussen het apparaat en de
afstandsbediening worden belemmerd
door bijvoorbeeld een gordijn.
Laat de afstandsbediening niet •
vallen of nat worden.
De maximum afstand voor •
communicatie is ongeveer 6m.
Controleer of er geen obstakels zijn
binnen 50cm onder de
Als er wel obstakels zijn, kunnen
deze een nadelige invloed hebben
op de ontvangstkwaliteit van de
ontvangstafstand ook korter zijn.
VENTILATOR insteltoets
Hiermee stelt u de •
luchtstroomsnelheid in. Pagina 14 KRACHTIG toets
KRACHTIG functie. • Pagina 18 Display (LCD)
Toont de huidige instellingen.•
(In deze afbeelding worden ter
verduidelijking alle displaydelen in de
aan toestand getoond.)
temperatuurinstelling gewijzigd.
Pagina 12 AAN/UIT toets
Druk deze toets eenmaal in om het •
apparaat te starten.
Druk nogmaals in om het apparaat
luchtstroomrichting worden
instellingen van de timer.
Deze kan niet gebruikt •
instellingen van de AAN/UIT TIMER en WEKELIJKSE TIMER wijzigen.
04_NL_3P357704-1.indd 804_NL_3P357704-1.indd 8 12/17/2013 3:27:44 PM12/17/2013 3:27:44 PM9
Voorbereidingen voor gebruik
De batterijen plaatsen
Verwijder de voorafdekking door deze weg 1.
Plaats 2 droge cel AAA.LR03 (alkali)
Plaats de voorafdekking terug.
Bevestigen van de afstandsbedieningshouder tegen de wand
AfstandsbedieningshouderAfstandsbedieningSchroeven
Kies een plaats waarvandaan de signalen 1.
het apparaat kunnen bereiken.
Bevestig de houder aan de wand, aan een
pilaar of vergelijkbare plaats met schroeven
Plaats de afstandsbediening in de
afstandsbedieningshouder.
De helderheid van het display instellen De helderheid van het display van de binnenunit kan worden ingesteld.• Druk op .
OPMERKING Opmerkingen over de batterijen Wanneer de batterijen worden vervangen, moet u batterijen van hetzelfde type gebruiken en beide batterijen tegelijk vervangen.•
Verwijder de batterijen wanneer het systeem gedurende een langere periode niet wordt gebruikt.•
De batterijen gaan ongeveer 1 jaar mee. Als het display van de afstandsbediening minder helder oplicht of de signaalontvangst afneemt • voordat 1 jaar is verstreken, moet u beide batterijen door nieuwe AAA.LR03 formaat (alkali) batterijen vervangen.Met de meegeleverde batterijen kan het systeem worden getest. • Deze batterijen hebben echter maar een korte levensduur, afhankelijk van de fabricagedatum van de airconditioner.Opmerkingen over de afstandsbediening Stel de afstandsbediening nooit bloot aan direct zonlicht.• Stof op de signaalzender of -ontvanger zal de gevoeligheid doen afnemen. Verwijder het stof met een zachte doek.•
De communicatie tussen de afstandsbediening en de binnenunit kan worden belemmerd als er zich in de kamer een fl uorescerende lamp • (zoals een inverterlamp) met een elektronische starter bevindt. Raadpleeg in dit geval uw leverancier. Als de signalen van de afstandsbediening per ongeluk een ander apparaat gaan bedienen, moet u het betreffende apparaat ergens anders zetten of
• contact opnemen met de reparatiedienst.
04_NL_3P357704-1.indd 904_NL_3P357704-1.indd 9 12/17/2013 3:27:46 PM12/17/2013 3:27:46 PM10 Nederlands
OPMERKING Opmerking over het instellen van de klok Als de interne klok van de binnenunit niet op de juiste tijd is ingesteld, zullen de TIMER AAN, de TIMER UIT en de WEKELIJKSE TIMER • niet nauwkeurig werken. Schakel de hoofdschakelaar in Wanneer het apparaat wordt ingeschakeld openen en sluiten de jaloezieën van de • binnenunit eenmaal om het referentiepunt in te stellen. Instellen van de klok
Druk op 1. . “ • ” wordt getoond op het LCD.“ • ” en “ ” knipperen. Druk op 2. om de huidige dag van de week in
Door • of ingedrukt te houden loopt de tijdsaanduiding snel vooruit of achteruit.
Druk op 5. . Richt de afstandsbediening naar de binnenunit bij het indrukken van de knoppen.• “ • ” knippert.
04_NL_3P357704-1.indd 1004_NL_3P357704-1.indd 10 12/17/2013 3:27:46 PM12/17/2013 3:27:46 PM11
AUTO · DROGEN · KOELEN ·
VERWARMEN · VENTILATOR functie De airconditioner wordt ingeschakeld in de door u geselecteerde modus. Wanneer u de airconditioner opnieuw inschakelt, zal deze opnieuw in dezelfde modus worden ingeschakeld. Starten
en selecteer een werkingsmodus. Bij elke druk op de toets schakelt het apparaat naar de volgende modus over.•
AUTO DROGEN KOELENVERWARMEN VENTILATOR Druk op 2. . • “ ” wordt getoond op het LCD. Het multi-monitor lampje gaat branden.• De kleur van het lampje verschilt afhankelijk van de gebruiksfunctie.Display Uitschakelen van het apparaat
Druk nogmaals op . “ • ” verdwijnt van het LCD.Het multi-monitor lampje gaat uit.• FunctieMulti-monitor lampjeAUTO Rood/blauwDROGEN GroenKOELEN BlauwVERWARMEN RoodVENTILATOR WitOPMERKINGMODUS Opmerkingen over de gebruiksfunctiesVERWARMEN Deze airconditioner verwarmt de kamer door warmte aan de buitenlucht te onttrekken en naar binnen te voeren. Daarom • neemt de verwarmingscapaciteit af naarmate de buitentemperatuur daalt. Als het verwarmingsvermogen te laag is, is het aan te raden een ander verwarmingstoestel in combinatie met de airconditioner te gebruiken. Het warmtepompsysteem verwarmt de kamer door hete lucht door de hele kamer te laten circuleren. Na het starten van de • VERWARMEN functie duurt het even voordat de ruimte warmer wordt. Bij gebruik van de VERWARMEN functie kan zich ijs op de buitenunit vormen waardoor de verwarmingscapaciteit afneemt. • In dit geval schakelt het systeem de ontdooien functie in om het ijs te verwijderen. Tijdens de ontdooien functie komt er geen warme lucht uit de binnenunit.• KOELENDeze airconditioner koelt de ruimte door de hete lucht in de buitenruimte vrij te laten.• Daardoor kan de koelprestatie van de airconditioner verslechteren wanneer de buitentemperatuur hoog is.DROGEN De microchip laat de luchtvochtigheid in de ruimte dalen terwijl de temperatuur zo gelijk mogelijk wordt gehouden. Deze • regelt automatisch de temperatuur en de luchtstroomsnelheid; deze functies kunnen niet handmatig worden beïnvloed.
AUTO In de AUTO functie selecteert het systeem de juiste werkingsmodus (KOELEN of VERWARMEN) op basis van de binnen- • en buitentemperatuur en begint te werken. Het systeem past automatisch de instelling regelmatig aan en brengt de binnentemperatuur op het niveau dat de gebruiker • ingesteld heeft.VENTILATORDeze modus is enkel geldig voor ventilator.•
04_NL_3P357704-1.indd 1104_NL_3P357704-1.indd 11 12/17/2013 3:27:47 PM12/17/2013 3:27:47 PM12
Wijzigen van de temperatuurinstelling
Druk op . De getoonde items op het LCD veranderen telkens wanneer op een van de toetsen • wordt gedrukt.KOELEN functieVERWARMEN functieAUTO functieDROGEN of VENTILATOR functie18-32°C 10-30°C 18-30°CDe temperatuurinstelling is niet variabel.Druk op om de temperatuur te verhogen en op om de temperatuur te verlagen. Gebruiksomstandigheden Aanbevolen temperatuurinstelling Voor koeling: 26-28°C• Voor verwarming: 20-24°C• Tips voor een zuinig energieverbruik Laat de kamer niet te koud of te warm worden. • Door de temperatuur op een gematigd peil in te stellen, bespaart u energie.Sluit de jaloezieën of de gordijnen.• Door direct zonlicht en buitenlucht tegen te houden wordt het koeling (verwarming) effect versterkt. Verstopte luchtfi lters hinderen de goede werking en verhogen het energieverbruik. Reinig ze ongeveer eens in de twee weken.• Opmerkingen over de werkingstoestanden De airconditioner verbruikt altijd een kleine hoeveelheid elektriciteit, zelfs als hij uit staat.•
Als u de airconditioner lange tijd niet gebruikt, bijvoorbeeld in de lente of herfst, de hoofdschakelaar uitzetten.• Gebruik de airconditioner in de volgende omstandigheden.• Gebruik buiten de vochtigheids- of temperatuurbereiken die in de tabel worden genoemd, kan ertoe leiden dat een veiligheidsschakeling het • systeem uitschakelt. MODUS Gebruiksomstandigheden Als het apparaat blijft werken buiten dit bereik KOELENBuitentemperatuur : <2/3/4/5MXS> –10-46°C<RXG> –10-46°CBinnentemperatuur : 18-32°CLuchtvochtigheid binnen: 80% max.Het is mogelijk dat een beveiligingsinrichting het apparaat • uitschakelt. (Bij gebruik van een multisysteem is het mogelijk dat alleen de buitenunit wordt uitgeschakeld.)Er kan condensatie en lekkage optreden in de binnenunit.• VERWARMENBuitentemperatuur : <2MXS> –10-24°C<3/4/5MXS> –15-24°C<RXG> –15-24°CBinnentemperatuur : 10-30°CHet is mogelijk dat een beveiligingsinrichting het apparaat • uitschakelt.DROGENBuitentemperatuur : <2/3/4/5MXS> –10-46°C<RXG> –10-46°CBinnentemperatuur : 18-32°CLuchtvochtigheid binnen: 80% max.Het is mogelijk dat een beveiligingsinrichting het apparaat • uitschakelt.Er kan condensatie en lekkage optreden in de binnenunit.•
04_NL_3P357704-1.indd 1204_NL_3P357704-1.indd 12 12/17/2013 3:27:49 PM12/17/2013 3:27:49 PM13
Instellen van de luchtstroomrichting
en de luchtstroomsnelheid U kunt de luchtstroomrichting aanpassen voor een optimaal comfort. Starten van automatisch draaien
Luchtstroomrichting naar boven en naar beneden
Druk op . “ • ”wordt getoond op het LCD. De jaloezieën (horizontale lamellen) beginnen te draaien.• Richting van de rechter en linker luchtstroom
Druk op . “ • ” wordt op het LCD getoond.De louvres (verticale lamellen) beginnen te draaien. • De 3D-luchtstroomrichting
Druk op en . “ • ” en “ ” worden op het LCD getoond.De jaloezieën en louvres bewegen om de beurt.• Om de 3D-luchtstroom te annuleren, drukt u nogmaals• op of .De jaloezieën of louvres stoppen met bewegen. De jaloezieën of louvres op de gewenste stand instellen
Deze functie werkt wanneer de jaloezieën of louvres op automatisch draaien zijn• ingesteld. Druk op en wanneer de jaloezieën
of louvres de gewenste stand hebben bereikt. In de 3D-luchtstroomstand bewegen de jaloezieën en louvres om de beurt.• “ • ” of “ ” verdwijnt van het LCD.
04_NL_3P357704-1.indd 1304_NL_3P357704-1.indd 13 12/17/2013 3:27:49 PM12/17/2013 3:27:49 PM14
Instellen van de luchtstroomsnelheid
Druk op . Bij elke druk op • gaat de instelling voor de luchtstroomsnelheid in de onderstaande volgorde vooruit. Auto Binnenunit stil Laag Midden-laagMiddenMidden-hoogHoog Als de luchtstroomsnelheid op “ • ”, ordt ingesteld, begint de binnenunit stil functie en zal het apparaat minder geluid produceren.Bij gebruik van de binnenunit stil functie is de luchtstroomsnelheid lager.• Als de temperatuur niet het gewenste punt bereikt, verandert de instelling van de • luchtstroomsnelheid.Bij de DROGEN functie kan de luchtstroomsnelheid niet worden veranderd.•
OPMERKING Opmerking over de hoeken van de jaloezieën
Het draaibereik van de jaloezieën is afhankelijk van de werkingsfunctie. (Zie de afbeelding.)•
VERWARMEN functie 75°
30° COMFORT LUCHTSTROOMOndergrensBovengrensStopzetten 70°
25° OndergrensBovengrens/COMFORT LUCHTSTROOMStopzetten 50° KOELEN, DROGEN en VENTILATOR functie
Opmerking betreffende de hoeken van de jaloezieën
Met behulp van de 3D-luchtstroomfunctie wordt de koude lucht die zich onderin de kamer verzamelt en de warme lucht die zich bij het• plafond verzamelt door de kamer gecirculeerd, om te voorkomen dat er grote gedeelten met warme en koude lucht ontstaan. Opmerkingen bij het instellen van de luchtstroomsnelheid
Als de luchtstroomsnelheid geringer is, zal ook het koelings- of verwarmingseffect kleiner zijn.•
Als de KOELEN of DROGEN functie van de airconditioner is ingeschakeld terwijl de jaloezieën zijn stopgezet in de neerwaartse richting, • zullen de jaloezieën na ongeveer een uur automatisch gaan bewegen om condensvorming te voorkomen.
VOORZORGSMAATREGELEN Gebruik altijd de afstandsbediening om de hoeken van de jaloezieën en louvres te veranderen.•
- Als u tijdens het draaien probeert de jaloezieën en louvres met de hand te forceren, kan het mechanisme beschadigd raken. - In de luchtuitlaat is een ventilator die met hoge snelheid ronddraait.
04_NL_3P357704-1.indd 1404_NL_3P357704-1.indd 14 12/17/2013 3:27:51 PM12/17/2013 3:27:51 PM15
COMFORT LUCHTSTROOM/
INTELLIGENT OOG functie
COMFORT LUCHTSTROOM functie
De lucht stroomt naar boven tijdens de werking van de KOELEN functie en naar beneden tijdens de
werking van de VERWARMEN functie waardoor een comfortabele luchtstroom wordt verkregen die niet
rechtstreeks op de personen blaast.
KOELEN functieVERWARMEN functie
INTELLIGENT OOG functie
Het “INTELLIGENT OOG” is de infraroodsensor die beweging van de personen in de kamer waarneemt
Als er langer dan 20 minuten niemand in de kamer is, wordt er automatisch overgeschakeld naar de
energiebesparingsmodus. De INTELLIGENT OOG sensor werkt anders, afhankelijk van de situatie.
[Voorbeeld] Er wordt een persoon in gebied 1 waargenomen.
Er wordt een persoon in gebied 2 waargenomen.
Er worden personen in beide gebieden waargenomen. Gebied 1 Gebied 2 Er worden geen personen in de gebieden waargenomen.Gebruik de INTELLIGENT OOG functie in combinatie met de COMFORTLUCHTSTROOM functie.De airconditioner schakelt na 20 minuten overmode after 20 minutes. *
De luchtstroomrichting kan verschillen van de richting in de afbeelding, afhankelijk van de acties en bewegingen van de mensen in de gebieden. De INTELLIGENT OOG functie is nuttig voor besparing van energie Energiebesparingsfunctie Als er gedurende 20 minuten geen aanwezigheid van personen in de kamer wordt waargenomen, treedt de energiebesparingsfunctie in werking.
Deze functie verandert de temperatuur –2°C bij VERWARMEN / +2°C bij KOELEN / +2°C bij DROGEN ten opzichte van de ingestelde •
temperatuur. Wanneer de kamertemperatuur hoger dan 30°C is, verandert deze functie de temperatuur +1°C bij KOELEN / +1°C bij DROGEN ten opzichte van de ingestelde temperatuur.Deze functie vermindert alleen bij de VENTILATOR functie de luchtstroomsnelheid een weinig.• Combinatie van COMFORT LUCHTSTROOM functie en INTELLIGENT OOG functie
De airconditioner kan de COMFORT LUCHTSTROOM en INTELLIGENT OOG functies gecombineerd gebruiken.
Druk op en selecteer de gewenste
Telkens wanneer op • wordt gedrukt, verschijnt een andere instellingsoptie op
Het INTELLIGENT OOG lampje brandt groen.• Display Door “ • ” te selecteren uit de onderstaande pictogrammen komt de airconditioner
in de stand te staan met het gecombineerde gebruik van de COMFORT LUCHTSTROOM functie en de INTELLIGENT OOG functie.
Geen instellingCOMFORT LUCHTSTROOM INTELLIGENT OOG Combinatie
Als de jaloezieën (horizontale lamellen) draaien, stoppen de jaloezieën (horizontale •
lamellen) met bewegen als een van de hierboven genoemde modi wordt
Het lampje brandt wanneer beweging van personen wordt waargenomen.•
De functies annuleren
Druk op en selecteer “blanco” op het
Het INTELLIGENT OOG lampje gaat uit.• Display Werkingsmodus UitlegCOMFORT LUCHTSTROOMDe jaloezieën zullen tijdens koelen deluchtstroomrichting naar boven afstellen entijdens verwarmen de luchtstroomrichting naarbeneden afstellen. Pagina 15INTELLIGENT OOGDe sensor detecteert de beweging van de mensen in de aftastgebieden en de louvres passen de luchtstroomrichting aan naar een gebied waar geen mensen zijn. Wanneer er zich geen personen in de aftastgebieden bevinden, schakelt deairconditioner over naar deenergiebesparingsmodus. Pagina 15 • COMFORT LUCHTSTROOMen INTELLIGENT OOGDe airconditioner komt in de COMFORT LUCHTSTROOM stand te staan gecombineerd met de INTELLIGENT OOG functie. Pagina 15Blanco Geen functie −
04_NL_3P357704-1.indd 1604_NL_3P357704-1.indd 16 12/17/2013 3:27:52 PM12/17/2013 3:27:52 PM17
COMFORT LUCHTSTROOM/
INTELLIGENT OOG functie
OPMERKING Opmerkingen betreffende de COMFORT LUCHTSTROOM functie
De positie van de jaloezieën zal veranderen, waardoor wordt voorkomen dat lucht rechtstreeks op de gebruikers van de ruimte wordt • geblazen.De KRACHTIG functie en de COMFORT LUCHTSTROOM functie kunnen niet tegelijkertijd worden gebruikt.• De functie van de laatst ingedrukte toets krijgt prioriteit. De luchtstroomsnelheid komt op Auto te staan. Als de luchtstroomrichting naar boven en naar beneden wordt gekozen, wordt de COMFORT • LUCHTSTROOM functie geannuleerd. Opmerkingen over de INTELLIGENT OOG functie Het toepassingsbereik is als volgt.•
55° Verticale hoek 90°(zjiaanzicht)Horizontale hoek 110°(bovenaanzicht) 7m
Wanneer de airconditioner zich in de INTELLIGENT OOG stand bevindt, zullen de louvres de luchtstroomrichting afstellen als er personen in•
de aftastgebieden van het INTELLIGENT OOG zijn zodat de naar links of naar rechts gerichte luchtstroom niet op personen gericht wordt.
Als er in gebied 1 of 2 na 20 minuten geen personen waargenomen worden, schakelt de airconditioner in de ernergiebesparingsmodus en wordt de ingestelde temperatuur met 2°C verschoven.Het is mogelijk dat de airconditioner ook in de energiebesparingsmodus schakelt als er personen in de gebieden zijn.Dit kan zich voordoen afhankelijk van de kleding van de personen of als de personen in de gebieden zich niet bewegen. De luchtstroomrichting vanuit de louvres wordt naar links gericht als zich mensen bevinden in gebieden 1 en 2. De lucht stroomt ook naar • links als iemand recht voor de sensor staat, omdat de sensor dan denkt dat zich in beide gebieden personen bevinden. Als gevolg van de positie van de sensor zullen personen aan de luchtstroom van de binnenunit worden blootgesteld wanneer zij zich dicht bij
de voorkant van de binnenunit bevinden. Als personen zich dicht bij de voorkant van de binnenunit bevinden of als personen zich in beide gebieden bevinden, wordt het aanbevolen de COMFORT LUCHTSTROOM en INTELLIGENT OOG functies tegelijkertijd te gebruiken.Wanneer beide in gebruik zijn, zal de airconditioner de luchtstroom niet op de personen richten. Het is mogelijk dat de sensor bewegende objecten op een afstand van meer dan 7m niet bespeurt. (Controleer het toepassingsbereik.)•
De gevoeligheid van de sensor is afhankelijk van de locatie van de binnenunit, de snelheid van de voorbijgangers, het temperatuurbereik,•
De sensor is ook gevoelig voor bewegende huisdieren, zonlicht, bewegende gordijnen en in spiegels gerefl ecteerde bewegingen.•
De INTELLIGENT OOG functie wordt tijdens het gebruik van de KRACHTIG functie niet ingeschakeld.• De NACHTINSTELLING modus • Pagina 21 wordt niet ingeschakeld wanneer de INTELLIGENT OOG functie is ingeschakeld. Opmerkingen betreffende de combinatie van de COMFORT LUCHTSTROOM functie en de INTELLIGENT OOG functie
De luchtstroomsnelheid komt op AUTO te staan. Als de luchtstroomrichting naar boven en naar beneden wordt gekozen, wordt de COMFORT
• LUCHTSTROOM functie geannuleerd.
De functie van de laatst ingedrukte toets krijgt prioriteit. Als de INTELLIGENT OOG sensor beweging van mensen detecteert, stelt hij de luchtstroomrichting omhoog aan (in KOELEN functie) en • omlaag (als in VERWARMEN functie), door de jaloezieën af te stellen. Als de sensor mensen detecteert, richten de louvres de luchtstroom zodanig dat de lucht niet direct op die mensen wordt geblazen. Als er geen mensen zijn, gaat de airconditioner na 20 minuten over op de energiebesparingsfunctie. VOORZORGSMAATREGELEN Plaats geen grote objecten in de buurt van de INTELLIGENT OOG sensor.• Houd verwarmingsapparatuur of luchtbevochtigingsinstallaties buiten het detectiebereik van de sensor. Het is mogelijk dat deze sensor onbedoeld objecten bespeurt. Niet tegen de INTELLIGENT OOG sensor stoten of er hard tegen duwen. Zo kan de sensor beschadigd of defect raken.•
04_NL_3P357704-1.indd 1704_NL_3P357704-1.indd 17 12/17/2013 3:27:54 PM12/17/2013 3:27:54 PM18 Nederlands
KRACHTIG functie In de KRACHTIG functie wordt het koeling (verwarming) effect in elke werkingsmodus snel versterkt. Hiermee gebruikt u de maximale capaciteit. Starten van de KRACHTIG functie
terwijl het apparaat is ingeschakeld. De KRACHTIG functie stopt na 20 minuten. Dan schakelt het systeem automatisch terug naar • de eerdere instellingen die gebruikt werden alvorens de KRACHTIG functie werd ingesteld.“ • ” wordt getoond op het LCD. Uitschakelen van de KRACHTIG functie
Druk nogmaals op . “ • ” verdwijnt van het LCD.[Voorbeeld]Normale functie Wanneer u het koelingseffect • snel wilt hebben, schakelt u de KRACHTIG functie in.KRACHTIG functie De KRACHTIG functie • werkt ongeveer 20 minuten.Terug naar normale functie OPMERKING Opmerking over de KRACHTIG functie Bij gebruik van de KRACHTIG functie zijn sommige functies niet beschikbaar.• De KRACHTIG functie kan niet gebruikt worden tezamen met de ECONO, COMFORT LUCHTSTROOM of BUITENUNIT STIL functie. • De functie van de laatst ingedrukte toets krijgt prioriteit. De KRACHTIG functie kan alleen worden ingesteld wanneer het apparaat ingeschakeld is. Door indrukken van • worden de instellingen geannuleerd en verdwijnt “ ” van het LCD. Bij gebruik van de KRACHTIG functie neemt de capaciteit van de airconditioner niet toe als de airconditioner reeds aantoonbaar op maximale capaciteit werkt.
• Bij gebruik van de KOELEN en VERWARMEN functie• Om het koeling (verwarming) effect te optimaliseren moet de capaciteit van de buitenunit worden verhoogd en de luchtstroomsnelheid worden vastgezet op de maximale instelling.De instellingen voor temperatuur- en luchtstroomsnelheid kunnen niet worden gewijzigd.Bij gebruik van de DROGEN functie• De temperatuurinstelling wordt met 2,5°C verlaagd en de luchtstroomsnelheid een weinig verhoogd.Bij gebruik van de VENTILATOR functie• De luchtstroomsnelheid wordt permanent verhoogd tot de maximumwaarde.Bij gebruik van de AUTO functie• Om het koeling (verwarming) effect te optimaliseren moet de capaciteit van de buitenunit worden verhoogd en de luchtstroomsnelheid worden vastgezet op de maximale instelling.Wanneer een voorkeursruimte-instelling wordt gebruikt• Zie “Opmerking over multisysteem”. Pagina 29
04_NL_3P357704-1.indd 1804_NL_3P357704-1.indd 18 12/17/2013 3:27:54 PM12/17/2013 3:27:54 PM19
Met de ECONO functie kunt u het systeem effi ciënt gebruiken door de waarde van het maximale
energieverbruik te beperken.
Deze functie is handig wanneer erop gelet moet worden dat een circuitonderbreker niet doorslaat als he
product samen met andere apparatuur wordt gebruikt.
[Voorbeeld] Normale functie ECONO operationWanneer de airconditioner en andere apparatuur die een • hoog stroomverbruik heeft tegelijk worden gebruikt, kan de hoofdschakelaar geactiveerd worden als de airconditioner op maximale capaciteit werkt.Het maximale stroomverbruik van de airconditioner is beperkt • bij gebruik van de ECONO functie.De circuitonderbreker zal zelden geactiveerd worden, zelfs als de airconditioner en andere apparatuur tegelijk worden gebruikt. BUITENUNIT STIL functie
Bij de BUITENUNIT STIL functie produceert de buitenunit minder lawaai doordat de frequentie en
snelheid van de ventilator van de buitenunit wordt aangepast. Deze functie is handig gedurende de nacht.
[Voorbeeld] Gebruik van de BUITENUNIT STIL functie gedurende de nacht.Het geluidsniveau van de • buitenunit is lager. Deze functie is praktisch wanneer u in een buurt woont waar het erg stil moet zijn.
04_NL_3P357704-1.indd 1904_NL_3P357704-1.indd 19 12/17/2013 3:27:55 PM12/17/2013 3:27:55 PM20
Druk op en selecteer de gewenste
modus. Telkens wanneer op • wordt gedrukt, verschijnt een andere instellingsoptie op het LCD.
ECONO BUITENUNIT STIL blancoGeen instellingCombinatie
De functies annuleren
Druk op en selecteer “blanco” op het
OPMERKING Opmerkingen over de ECONO functie De ECONO functie kan alleen ingesteld worden wanneer het apparaat in werking is. Door indrukken van • worden de instellingengeannuleerd en verdwijnt “ ” van het LCD. Met de ECONO functie gebruikt u het systeem effi ciënt door het energieverbruik van de buitenunit te reduceren (inschakelfrequentie).
• De ECONO functie werkt bij gebruik van de AUTO, KOELEN, DROGEN en VERWARMEN functie. • De KRACHTIG functie en ECONO functie kunnen niet gelijktijdig worden gebruikt.• De functie van de laatst ingedrukte toets krijgt prioriteit. Als het niveau van het stroomverbruik reeds laag is, zal door het gebruik van de ECONO functie het stroomverbruik niet verminderen.• Opmerkingen over de BUITENUNIT STIL functie In een multisysteem zal de BUITENUNIT STIL functie alleen werken wanneer deze is ingeschakeld op alle gekoppelde binnenunits. Bij • gebruik van de voorkeursruimte-instelling wordt u verwezen naar “Opmerking over multisysteem”. Pagina 29Deze functie is beschikbaar bij gebruik van de KOELEN, VERWARMEN en AUTO functie.• Deze is niet beschikbaar bij gebruik van de VENTILATOR en DROGEN functie.De KRACHTIG functie en BUITENUNIT STIL functie kunnen niet gelijktijdig worden gebruikt.• De functie van de laatst ingedrukte toets krijgt prioriteit. Ook als de functie stopgezet wordt met behulp van de afstandsbediening of de AAN/UIT schakelaar van het hoofdapparaat blijft bij gebruik • van de BUITENUNIT STIL functie “” op het display van de afstandsbediening aangegeven staan. Bij gebruik van de BUITENUNIT STIL functie worden de frequentie en de ventilatorsnelheid niet verminderd als deze reeds voldoende zijn verminderd.
Deze functie wordt uitgevoerd met minder vermogen en kan daardoor onvoldoende koelen (verwarmen).•
04_NL_3P357704-1.indd 2004_NL_3P357704-1.indd 20 12/17/2013 3:27:55 PM12/17/2013 3:27:55 PM21
UIT TIMER functie De timerfuncties zijn handig om de airconditioner ’s avonds of ’s morgens automatisch aan en uit te schakelen. U kunt de UIT TIMER en AAN TIMER ook samen gebruiken. Gebruik van de UIT TIMER functie Kijk of de klok juist staat. • Stel de klok indien nodig op de juiste tijd in. Pagina 10 Druk op 1. . “ • ” wordt getoond op het LCD.“ • ” knippert.“ • ” en de dag van de week verdwijnen van het LCD. Druk op 2. tot de gewenste tijd wordt
weergegeven. Door elke druk op een van beide toetsen wordt de tijdsinstelling met 10 minuten • verhoogd of verlaagd. Door een van beide toetsen ingedrukt te houden verandert de tijdsinstelling snel. Druk nogmaals op 3. . “ • ” en de ingestelde tijd worden getoond op het LCD.Het multi-monitor lampje knippert tweemaal.• Het TIMER lampje licht af en toe oranje op. Pagina 5Display Uitschakelen van de UIT TIMER functie
Druk op . “ • ” en de ingestelde tijd verdwijnen van het LCD. “ • ” en de dag van de week worden getoond op het LCD.OPMERKINGOpmerkingen over de TIMER functie Wanneer de TIMER is ingesteld, wordt de actuele tijd niet aangeduid.• Wanneer u de AAN/UIT TIMER eenmaal ingesteld hebt, wordt de tijdsinstelling in het geheugen opgeslagen. Het geheugen wordt gewist • wanneer de batterijen van de afstandsbediening vervangen worden. Wanneer het apparaat wordt gebruikt met de AAN/UIT TIMER kan de feitelijke werkingsperiode van het apparaat afwijken van de door de • gebruiker ingestelde tijd. (Maximaal ongeveer 10 minuten)NACHTINSTELLING modus Wanneer de UIT TIMER ingeschakeld is, zal de airconditioner de temperatuur automatisch instellen (0,5°C verhogen bij KOELEN, 2,0°C •
verlagen bij VERWARMEN) om een te sterke afkoeling (opwarming) van de ruimte te voorkomen, waardoor u aangenamer kunt slapen.
04_NL_3P357704-1.indd 2104_NL_3P357704-1.indd 21 12/17/2013 3:27:57 PM12/17/2013 3:27:57 PM22 Nederlands
Gebruik van de AAN TIMER functie Kijk of de klok juist staat. • Stel de klok indien nodig op de juiste tijd in. Pagina 10 Druk op 1. . “ • ” wordt getoond op het LCD.“ • ” knippert.“ • ” en de dag van de week verdwijnen van het LCD. Druk op 2. tot de gewenste tijd wordt
weergegeven. Door elke druk op een van beide toetsen wordt de tijdsinstelling met 10 minuten • verhoogd of verlaagd. Door een van beide toetsen ingedrukt te houden verandert de tijdsinstelling snel. Druk nogmaals op 3. . “ • ” en de ingestelde tijd worden getoond op het LCD.Het multi-monitor lampje knippert tweemaal.• Het TIMER lampje licht af en toe oranje op. Pagina 5Display Uitschakelen van de AAN TIMER functie
Druk op . “ • ” en de ingestelde tijd verdwijnen van het LCD. “ • ” en de dag van de week worden getoond op het LCD. Combineren van de AAN TIMER en de UIT TIMER Hieronder ziet u een voorbeeld-instelling voor de combinatie van de twee timers.• (Voorbeeld)Actuele tijd: 23:00 (Het apparaat werkt)UIT TIMER op 0:00AAN TIMER op 14:00Gecombineerd OPMERKING In de volgende gevallen moet de timer opnieuw ingesteld worden. Nadat de hoofdschakelaar is uitgezet.• Na een stroomstoring.• Nadat de batterijen van de afstandsbediening vervangen werden.•
04_NL_3P357704-1.indd 2204_NL_3P357704-1.indd 22 12/17/2013 3:27:58 PM12/17/2013 3:27:58 PM23
WEKELIJKSE TIMER functie
Er kunnen in totaal 4 timerinstellingen voor elke dag van de week worden opgeslagen. Het is handig als u
de WEKELIJKSE TIMER instelt overeenkomstig de levensstijl van uw gezin.
Instelvoorbeeld WEKELIJKSE TIMER
Voor maandag t/m vrijdag worden dezelfde timerinstellingen gemaakt terwijl er andere timerinstellingen voor het weekend
Maak timerinstellingen voor de programma’s 1-4. Pagina 24 6:00 8:30 17:30 22:00
Gebruik de kopieermodus om de instellingen voor dinsdag t/m vrijdag te maken, want deze instellingen
zijn hetzelfde als die voor maandag. Pagina 26
6:00 8:30 17:30 22:00
Maak timerinstellingen voor de programma’s 1-4. Pagina 24 8:00 10:00 19:00 21:00
27°C 27°C25°C AAN AAN UIT UIT AAN UIT UIT AAN Programma 1 Programma 2 Programma 3 Programma 4
In de WEKELIJKSE TIMER kunnen maximaal 4 reserveringen per dag en 28 reserveringen per week worden •
ingesteld. Gebruik de kopieermodus om het maken van de reserveringen te vereenvoudigen.
Het gebruik van bijvoorbeeld AAN-AAN-AAN-AAN instellingen maakt het mogelijk om veranderingen in de werkingsmodus •
en de ingestelde temperatuur te maken. Bovendien kunt u door gebruik van UIT-UIT-UIT-UIT instellingen de uitschakeltijd
van elke dag afzonderlijk instellen. Hierdoor zal de airconditioner automatisch worden uitgeschakeld wanneer de
gebruiker dit vergeet.
04_NL_3P357704-1.indd 2304_NL_3P357704-1.indd 23 12/17/2013 3:27:59 PM12/17/2013 3:27:59 PM24
Gebruik van de WEKELIJKSE TIMER functie
Instelmodus Zorg ervoor dat de dag van de week en tijd ingesteld zijn. Stel zonodig eerst de dag van de • week en de tijd correct in. Pagina 10 6:00 8:30 17:30 22:0025°C 27°CProgramma 1 Programma 2 Programma 3 Programma 4AAN UIT AAN UIT[Maandag] InsteldisplaysDag en nummer AAN/UIT Tijd Temperatuur Druk op 1. . De dag van de week en het reserveringsnummer van de huidige dag worden getoond.• Per dag kunt u 1 tot 4 instellingen maken. • Druk op 2. om de gewenste dag van de week
en het reserveringsnummer te selecteren. Telkens wanneer u op• drukt, verandert het reserveringsnummer en de dag van de week.
Druk op 3. . De dag van de week en het reserveringsnummer worden ingesteld.• “ • ” en “ ” knipperen.
om de gewenste modus te selecteren. Door het indrukken van• worden de instellingen “ ” of “ ” achtereenvolgens veranderd.Bij indrukken van worden achter elkaar de volgende items op het LCD getoond.
AAN TIMER UIT TIMER blanco
In geval de reservering reeds is ingesteld, wordt door het kiezen van “blanco” de • reservering verwijderd.Ga door naar stap • 9 als “blanco” wordt geselecteerd. Om terug te keren naar de instelling voor de dag van de week en het • reserveringsnummer, drukt u op .
Druk op 5. . De AAN/UIT TIMER modus wordt ingesteld. • “ • ” en de tijd knipperen.
04_NL_3P357704-1.indd 2404_NL_3P357704-1.indd 24 12/17/2013 3:28:00 PM12/17/2013 3:28:00 PM25
WEKELIJKSE TIMER functie
OPMERKING Opmerkingen betreffende de WEKELIJKSE TIMER functie Vergeet niet om eerst de klok op de afstandsbediening in te stellen. • Pagina 10 De dag van de week, de AAN/UIT TIMER modus, de tijd en de ingestelde temperatuur (alleen voor AAN TIMER modus) kunnen ingesteld worden
met de WEKELIJKSE TIMER. Overige instellingen voor de AAN TIMER zijn gebaseerd op de instellingen juist voor het in werking treden.
De WEKELIJKSE TIMER en AAN/UIT TIMER functies kunnen beide niet tegelijkertijd worden gebruikt. De AAN/UIT TIMER functie heeft voorrang als deze wordt
ingesteld terwijl de WEKELIJKSE TIMER nog actief is. De WEKELIJKSE TIMER komt in de standby-toestand te staan en “ ” verdwijnt van het LCD. Wanneer de AAN/UIT TIMER is voltooid, zal automatisch de WEKELIJKSE TIMER geactiveerd worden. Uitzetten van de hoofdschakelaar, stroomonderbrekingen en dergelijke gebeurtenissen zullen de werking van de interne klok van de • binnenunit onnauwkeurig maken. Stel de klok terug. Pagina 10 6.
om de gewenste tijd te selecteren. De tijd kan ingesteld worden tussen 0:00 en 23:50 in intervallen van 10 minuten.• Druk op • om terug te keren naar de instelling van de AAN/UIT TIMER modus..Ga door naar stap • 9 voor het instellen van de TIMER UIT. Druk op 7. . De tijd wordt ingesteld. • “ • ” en de temperatuuruitlezing knipperen. Druk op
om de gewenste temperatuur te selecteren.
De temperatuur kan ingesteld worden tussen 10°C en 32°C. • KOELEN of AUTO: Het apparaat handhaaft een temperatuur van 18°C, zelfs wanneer het ingesteld is op 10 tot 17°C.
Pagina 12VERWARMEN of AUTO: Het apparaat handhaaft een temperatuur van 30°C, zelfs wanneer het ingesteld is op 31 tot 32°C.
Pagina 12Druk op • om terug te keren naar de tijdsinstelling.De ingestelde temperatuur wordt alleen weergegeven wanneer de modus ingesteld wordt. •
Druk op 9. . Richt de afstandsbediening op de binnenunit en controleer of er een ontvangsttoon • wordt gegeven en of het multi-monitor lampje knippert.De temperatuur en tijd worden ingesteld bij gebruik van de TIMER AAN functie en de • tijd wordt ingesteld bij gebruik van de TIMER UIT functie.Het volgende reserveringsscherm verschijnt.• Om verder te gaan met de instellingen, herhaalt u de aanwijzingen vanaf stap • 4.Het multi-monitor lampje knippert tweemaal.• Het TIMER lampje licht af en toe oranje op. Pagina 5Het multi-monitor lampje zal niet oranje knipperen als alle reserveringsinstellingen zijn gewist.Display Druk op
om de instelling te bevestigen. “ • ” wordt op het LCD getoond en de WEKELIJKSE TIMER functie wordt geactiveerd.Een eenmaal gemaakte reservering kan gemakkelijk gekopieerd worden en dezelfde instellingen • kunnen gebruikt worden voor een andere dag van de week. Zie “Kopieermodus”.
04_NL_3P357704-1.indd 2504_NL_3P357704-1.indd 25 12/17/2013 3:28:02 PM12/17/2013 3:28:02 PM26
Kopieermodus Een eenmaal gemaakte reservering kan gekopieerd worden naar een andere dag van de • week. De volledige reservering van de gekozen dag van de week wordt gekopieerd.
InsteldisplaysBevestiging Kopiëren Plakken Normaal Druk op 1. .
om de te kopiëren dag van de week te bevestigen.
Druk op 3. . De volledige reservering van de gekozen dag van de week wordt gekopieerd.• Druk op 4. om de gewenste nieuwe dag van
de week te selecteren.
Druk op 5. . Richt de afstandsbediening op de binnenunit en controleer of er een ontvangsttoon • wordt gegeven en of het multi-monitor lampje knippert.De reservering wordt nu gekopieerd naar de geselecteerde dag van the week. De • volledige reservering van de geselecteerde dag van the week worden gekopieerd.Om verder te gaan met het kopiëren van de instellingen naar andere dagen van de • week, herhaalt u stap 4 en stap 5. Het multi-monitor lampje knippert tweemaal. Het TIMER lampje licht af en toe oranje op. •
Druk op 6. om de instelling te voltooien. “ • ”wordt op het LCD getoond en de WEKELIJKSE TIMER functie wordt geactiveerd. OPMERKING Opmerking over de kopieermodus De volledige reservering van de eerder ingestelde dag van de week wordt met de kopieermodus gekopieerd.•
Wanneer u een verandering in de reservering voor een bepaalde dag van de week apart wilt maken nadat de inhoud van de wekelijkse reserveringen is gekopieerd, drukt u op en verandert dan de instellingen in de stappen van “Instelmodus”. Pagina 24
04_NL_3P357704-1.indd 2604_NL_3P357704-1.indd 26 12/17/2013 3:28:03 PM12/17/2013 3:28:03 PM27
WEKELIJKSE TIMER functie
Bevestigen van een reservering De reservering kan worden bevestigd.• InsteldisplaysNormaal Bevestiging Druk op 1. . De dag van de week en het reserveringsnummer van de huidige dag worden weergegeven. •
Druk op 2. om de dag van de week en het te
bevestigen reserveringsnummer te
selecteren. Wanneer u op • drukt worden de details van de reservering weergegeven.Om de bevestigde gereserveerde instellingen te veranderen, selecteert u het • reserveringsnummer en drukt dan op . Er wordt overgeschakeld naar de instelmodus. Ga door naar stap 2 van de instelmodus. Pagina 24 Druk op 3. om de bevestigingsmodus te
Deactiveren van de WEKELIJKSE TIMER functie
Druk op terwijl “ ” wordt getoond
op het LCD. De “ • ” verdwijnt van het LCD.Het TIMER lampje dooft.• Druk nogmaals op • om de WEKELIJKSE TIMER opnieuw te activeren.ls een reservering die gedeactiveerd is met• opnieuw geactiveerd wordt, zal de laatste reserveringsmodus worden gebruikt.
VOORZORGSMAATREGELEN Als niet alle reserveringsinstellingen worden aangegeven, moet u de WEKELIJKSE TIMER functie even uitschakelen. Druk daarna opnieuw op • om de WEKELIJKSE TIMER functie weer in te schakelen.
04_NL_3P357704-1.indd 2704_NL_3P357704-1.indd 27 12/17/2013 3:28:04 PM12/17/2013 3:28:04 PM28
Wissen van reserveringen
Afzonderlijke reservering
Druk op 1. . De dag van de week en het reserveringsnummer worden aangegeven.• Druk op
om de dag van de week en het
reserveringsnummer te selecteren die u wilt wissen.
Druk op 3. . “ • ” en “ ” of “ ” knipperen. Druk op 4. en selecteer “blanco”. Bij indrukken van • wordt er omgeschakeld tussen TIMER AAN/UIT.Bij indrukken van worden achter elkaar de volgende items op het LCD getoond.“Blanco” annuleert alle reeds bestaande reserveringen.•
AAN TIMER UIT TIMER blanco
Druk op 5. . De geselecteerde reservering wordt gewist.• Druk op 6. . Als er nog andere reserveringen zijn, zal de WEKELIJKSE TIMER functie geactiveerd worden. •
Reserveringen voor elke dag van de week Deze functie kan worden gebruikt voor het wissen van reserveringen voor elke dag van de week.• De functie kan worden gebruikt tijdens het bevestigen of instellen van reserveringen.• Druk op
gedurende ongeveer 5 seconden ingedrukt. De reservering van de gekozen dag van de week wordt gewist.• Alle reserveringen
Houd gedurende ongeveer 5 seconden
ingedrukt bij een normaal display. Richt de afstandsbediening op de binnenunit en controleer of er een ontvangsttoon wordt gegeven. • Dit werkt niet tijdens het instellen van de WEKELIJKSE TIMER.• Alle reserveringen wordt gewist.•
04_NL_3P357704-1.indd 2804_NL_3P357704-1.indd 28 12/17/2013 3:28:05 PM12/17/2013 3:28:05 PM29
multisysteem Multi system has one outdoor unit connected to multiple indoor units. Selecteren van de werkingsmodus
Als de voorkeursruimte-instelling actief is,
maar de ingestelde unit werkt niet of als
de voorkeursruimte-instelling niet actief is Wanneer meer dan één binnenunit in werking is, wordt voorrang gegeven aan het apparaat dat als eerste is ingeschakeld.Stel in dit geval de apparaten die later zijn ingeschakeld in op dezelfde werkingsmodus als het eerste apparaat.Anders zullen deze in de standby-toestand komen te staan en gaat het multi-monitor lampje knipperen; dit duidt echter niet op een defect. OPMERKING Opmerkingen over de werkingsmodus bij een multisysteem De KOELEN, DROGEN en VENTILATOR functie kunnen gelijktijdig worden ingeschakeld.• Wanneer u de AUTO functie inschakelt, zal het apparaat automatisch de KOELEN of VERWARMEN functie inschakelen op basis van de gemeten binnentemperatuur.
De AUTO functie is dus beschikbaar wanneer dezelfde werkingsfunctie wordt geselecteerd als die van de ruimte waarvan het apparaat het eerst werd ingeschakeld.
VOORZORGSMAATREGELEN Normaal heeft de werkingsmodus in de ruimte waar het apparaat het eerst is ingeschakeld voorrang, echter met uitzondering van de volgende • situaties. Houd hier rekening mee. Als de werkingsfunctie van de eerste ruimte de VENTILATOR functie is, dan wordt wanneer daarna de VERWARMEN functie in een andere
ruimte wordt gebruikt voorrang gegeven aan VERWARMEN. In deze situatie wordt de airconditioner die in de VENTILATOR functie staat op standby gezet en gaat het multi-monitor lampje knipperen. Wanneer de voorkeursruimte-instelling actief is Zie “Voorkeursruimte-instelling” op de volgende pagina. Modus voor ’S AVONDS STIL (Alleen beschikbaar voor de KOELEN functie)
De modus voor ’S AVONDS STIL moet apart worden geprogrammeerd bij de eerste installatie. Neem voor meer informatie contact op met uw leverancier of dealer.
De modus voor ’S AVONDS STIL zorgt ervoor dat de buitenunit ’s nachts minder geluid produceert om hinder voor de buren te voorkomen.
De modus voor ’S AVONDS STIL wordt geactiveerd wanneer de temperatuur 5°C of meer onder de hoogst gemeten temperatuur van de • dag daalt. Wanneer het temperatuurverschil kleiner is dan 5°C zal deze functie dus niet worden geactiveerd.Wanneer de modus voor ’S AVONDS STIL is ingeschakeld zal het apparaat iets minder effectief koelen.• BUITENUNIT STIL functie Zie “BUITENUNIT STIL functie”. Pagina 19 Als de voorkeursruimte-instelling actief is, maar de ingestelde unit werkt
niet of als de voorkeursruimte-instelling niet actief is Stel bij gebruik van de BUITENUNIT STIL functie met een multisysteem alle binnenunits in op de BUITENUNIT STIL functie met behulp van de bijbehorende afstandsbedieningen. Wanneer u de BUITENUNIT STIL functie wilt uitschakelen, kunt u dit doen door één van de werkende binnenunits met de bijbehorende afstandsbediening uit te schakelen. Op de afstandsbedieningen voor de overige ruimtes blijft in het display de BUITENUNIT STIL functie echter weergegeven.We adviseren u om voor alle ruimtes de functie met de betreffende afstandsbedieningen uit te schakelen. Wanneer de voorkeursruimte-instelling actief is Zie “Voorkeursruimte-instelling” op de volgende pagina. Ruimte A Ruimte BRuimte C Ruimte DBuitenunit 04_NL_3P357704-1.indd 2904_NL_3P357704-1.indd 29 12/17/2013 3:28:06 PM12/17/2013 3:28:06 PM30
Vergrendeling van de KOELEN/VERWARMEN modus
De vergrendeling van de KOELEN/VERWARMEN modus moet apart worden geprogrammeerd bij de eerste installatie. Neem
voor meer informatie contact op met een erkende dealer. Met de KOEL/WARM modusvergrendeling wordt het apparaat
geforceerd op de KOELEN of VERWARMEN functie ingesteld. Deze functie is handig wanneer u alle binnenunits aangesloten
op het multisysteem op dezelfde werkingsmodus wilt instellen.
OPMERKING De KOEL/WARM modusvergrendeling kan niet geactiveerd worden samen met de voorkeursruimte-instelling.• Voorkeursruimte-instelling
De voorkeursruimte-instelling moet apart worden geprogrammeerd bij de eerste installatie. Neem hierover contact op met een
De ruimte die is geprogrammeerd als de voorkeursruimte krijgt prioriteit in de volgende situaties.
Werkingsmodus prioriteit
Aangezien de werkingsmodus van de voorkeursruimte prioriteit heeft, kan de gebruiker een andere werkingsmodus voor •
de andere ruimtes inschakelen.
Ruimte A is in de voorbeelden de voorkeursruimte.•
Wanneer de KOELEN functie is geselecteerd in ruimte A terwijl in de ruimtes B, C en D de volgende modi zijn
ingeschakeld: : Werkingsmodus in ruimte B, C en DStatus van ruimte B, C en D wanneer het apparaat in ruimte A in de KOELEN functie is gezetKOELEN of DROGEN of VENTILATORHuidige werkingsmodus blijft ingeschakeldVERWARMENHet apparaat wordt in de standby-modus geschakeld. Werking wordt hervat wanneer het apparaat in ruimte A wordt uitgeschakeld. AUTO Als het apparaat in de KOELEN functie is gezet, zal de werking worden voortgezet. Als het apparaat in de VERWARMEN functie is gezet, zal de standby-modus worden ingesteld. Werking wordt hervat wanneer het apparaat in ruimte A wordt uitgeschakeld. Prioriteit bij gebruik van de KRACHTIG functie
Ruimte A is in de voorbeelden de voorkeursruimte.•
De binnenunits in de ruimtes A, B, C en D zijn allemaal ingeschakeld. Als het apparaat in ruimte A op de KRACHTIG
functie wordt ingesteld, zal de gehele capaciteit van het systeem worden toegewezen aan ruimte A. In dat geval zal het
koeleffect (verwarmingseffect) van de apparaten in de ruimtes B, C en D licht afnemen.
Prioriteit als BUITENUNIT STIL functie wordt gebruikt
Ruimte A is in de voorbeelden de voorkeursruimte.•
Door enkel het apparaat in ruimte A op de STIL functie in te stellen, zal de airconditioner de BUITENUNIT STIL functie
Het is niet nodig om alle bestuurde binnenunits op de STIL functie in te stellen.
04_NL_3P357704-1.indd 3004_NL_3P357704-1.indd 30 12/17/2013 3:28:07 PM12/17/2013 3:28:07 PM31
Onderhoud en reiniging
Openen van het bovenste voorpaneel Het bovenste voorpaneel sluiten Houd het bovenste voorpaneel vast bij de zijkanten en open • het. Zet het paneel vast met de paneelsteunplaat.• Zet de paneelsteunplaat terug in zijn vorige positie.• Breng het onderste voorpaneel omlaag naar de oorspronkelijke positie. • Druk aan beide zijkanten op het bovenste voorpaneel.• Onderdelen die gereinigd moeten worden
Opmerkingen over het reinigen Gebruik bij het reinigen niet de volgende materialen.Water warmer dan 40°C.• Benzeen, benzine, witte spiritus of andere vluchtige middelen.• Compound polijstmiddel.• Schuurborstels en dergelijke.• VOORZORGSMAATREGELEN Stop het apparaat voor u het apparaat reinigt en schakel de hoofdschakelaar uit.• Raak de aluminium vinnen van de binnenunit niet aan. Als u deze delen aanraakt kan letselrisico ontstaan.• Luchtfi lter Reinig met een stofzuiger of was • het fi lter met water.
Reinig met een stofzuiger of vervang het fi lter.• [Reinigen] [Replacement] Eenmaal elke 6
Pagina 33 Bovenste en onderste
voorpaneel Sluit de panelen en wis ze met • een zachte, vochtige doek. Indien vuil
afstandsbediening Veeg ze met een zachte doek • schoon. Indien vuil
04_NL_3P357704-1.indd 3104_NL_3P357704-1.indd 31 12/17/2013 3:28:07 PM12/17/2013 3:28:07 PM32 Nederlands
VOORZORGSMAATREGELEN Raak niet de aluminium vinnen met blote handen aan bij het aanbrengen of verwijderen van het fi lter.•
Trek de luchtfi lters naar 1.
buiten. Open het bovenste voorpaneel.• Zet de paneelsteunplaat tussen de ribben van de • unit om het bovenste voorpaneel vast te zetten.Duw het fi lternokje in het midden van elk • luchtfi lter een stukje naar boven en trek het dan naar beneden.
3) Omlaag trekke2) DrukkenFilternokje1) TrekkenPaneelsteunplaatRibbenAchterkant van het bovenste voorpaneel
Was de luchtfi lters met 2.
water of reinig ze met een
stofzuiger. We adviseren u om de luchtfi lters elke 2 weken • te reinigen.Als het stof niet gemakkelijk kan worden verwijderdWas de luchtfi lters in een neutraal reinigingsmiddel verdund • met lauw water en laat ze dan in de schaduw drogen.Verwijder altijd het titaniumapatiet fotokatalytisch • luchtreinigingsfi lter. Zie “Titaniumapatiet
fotokatalytisch luchtzuiveringsfi lter” op de volgende pagina. Breng de fi lters weer op de
oorspronkelijke plaatsen aan en
sluit het bovenste voorpaneel. Zet de paneelsteunplaat terug in zijn vorige positie. • Breng het onderste voorpaneel omlaag naar de • oorspronkelijke positie.Sluit het bovenste voorpaneel langzaam.• Druk aan beide zijkanten op het bovenste • voorpaneel. Luchtfi lter
04_NL_3P357704-1.indd 3204_NL_3P357704-1.indd 32 12/17/2013 3:28:08 PM12/17/2013 3:28:08 PM33
Onderhoud en reiniging
Verwijder het titaniumapatiet
fotokatalytisch luchtreinigingsfi lter. Open het bovenste voorpaneel en trek de luchtfi lters • naar buiten.Houd het frame bij de uitsparingen vast en maak de 4 klemmen los. •
Reinig of vervang het
titaniumapatiet fotokatalytisch
luchtzuiveringsfi lter.
[Onderhoud] Gebruik een stofzuiger of dompel in 2-1 lauw water voor 10 tot 15 minuten als het fi lter erg vuil is.Verwijder het fi lter wanneer u het met water • uitwast niet uit het frameSchud na het wassen het 2-2 resterende water uit het fi lter en leg het in de schaduw te drogen.Omdat het fi lter van polyester gemaakt is, dit niet • uitwringen om het water eruit te verwijderen. [Vervangen]
Verwijder het fi lter uit het
fi lterframe en bevestig een
nieuw exemplaar. Het fi lterframe niet weggooien. Bij het vervangen van • het titaniumapatiet fotokatalytisch luchtreinigingsfi lter moet het fi lterframe opnieuw worden gebruikt.Controleer dat het fi lter in de nokjes staat bij • bevestigen van het fi lter.
Ruim het oude fi lter op als niet-ontvlambaar afval. •
Breng de fi lters weer op de
oorspronkelijke plaatsen aan en
sluit het bovenste voorpaneel. Zet de paneelsteunplaat terug in zijn vorige positie. • Breng het onderste voorpaneel omlaag naar de • oorspronkelijke positie.Sluit het bovenste voorpaneel langzaam. • Druk aan beide zijkanten op het bovenste • voorpaneel. OPMERKING Gebruik met vervuilde fi lters: • kan de geuren in de lucht niet verwijderen, –kan de lucht niet reinigen, –vermindert de verwarmings- of koelcapaciteit, –kan nare luchtjes veroorzaken. – Gooi oude fi lters als niet-ontvlambaar afval weg. • Neem contact op met de leverancier van uw • airconditioner voor de levering van een nieuw titaniumapatiet fotokatalytisch luchtzuiveringsfi lter. Item Titaniumapatiet fotokatalytisch luchtreinigingsfi lter (zonder frame) 1 setOnderdeelnummerKAF970A46 Titaniumapatiet fotokatalytisch luchtreinigingsfi lter
04_NL_3P357704-1.indd 3304_NL_3P357704-1.indd 33 12/17/2013 3:28:10 PM12/17/2013 3:28:10 PM34
Controleren van de apparaten
Controleer of de ondergrond, de standaard en andere bevestigingsonderdelen van de buitenunit niet versleten of verroest zijn.
Controleer of de luchtinlaten en -uitlaten van de binnenunit en de buitenunit niet verstopt zijn.
Controleer of het afgevoerde water vlot uit de afvoerslang loopt tijdens de KOELEN of DROGEN functie.
Als er geen afvoerwater uit de slang loopt, lekt er misschien water uit de binnenunit. Schakel in dit geval het apparaat uit en • neem contact op met de reparatiedienst. Als u het apparaat lange tijd niet gebruikt
Schakel bij goed weer de werkingsmodus alleen VENTILATOR 1.
gedurende enkele uren in om de binnenkant te drogen. Druk op • en selecteer de “ ” functie.Druk op • en start het apparaat. Schakel, nadat het apparaat stopgezet is, de hoofdschakelaar 2.
van de kamerairconditioner uit.
Reinig de luchtfi lters en breng ze opnieuw aan.3.
Haal de batterijen uit de afstandsbediening.4.
Wanneer er meerdere buitenunits aangesloten zijn, moet u controleren of in de andere ruimte de VERWARMEN • functie niet gebruikt wordt alvorens de VENTILATOR functie in te schakelen. Pagina 29
Wij bevelen periodiek onderhoud aan
Onder bepaalde bedrijfsomstandigheden kan het binnenwerk van de airconditioner na enige seizoenen gedraaid te hebben • vervuild raken, hetgeen kan resulteren in tegenvallende prestaties. Naast het regelmatig schoonmaken door de gebruiker raden wij daarom aan periodiek onderhoud te laten verrichten door een specialist. Gelieve voor dit specialistisch onderhoud contact op te nemen met de reparatiedienst van de leverancier van de • airconditioner. De kosten voor het onderhoud komen voor rekening van de gebruiker.•
Belangrijke informatie over het gebruikte koelmiddel
Dit product bevat gefl uoreerde broeikasgassen die onder het Kyoto-protocol vallen.• Koelmiddeltype:R410A GWP
(1) waarde:1975(1) GWP = Global Warming Potential (globaal opwarmingspotentieel) Afhankelijk van de Europese of lokale wetgeving kunnen periodieke inspecties voor koelmiddellekken vereist zijn. Voor • meer informatie, gelieve contact op te nemen met uw lokale dealer.
04_NL_3P357704-1.indd 3404_NL_3P357704-1.indd 34 12/17/2013 3:28:10 PM12/17/2013 3:28:10 PM35
De volgende gevallen zijn geen storingen.
De volgende gevallen duiden niet op een storing van de airconditioner, maar hebben te maken met de normale werking van • het apparaat. U kunt het apparaat gewoon blijven gebruiken. Binnenunit
De VERWARMEN functie stopt plotseling
en er is een stromend geluid hoorbaar. De buitenunit neemt de vorst weg.• De VERWARMEN functie start nadat de vorst van de buitenunit is verwijderd. Wacht 4 tot 12 minuten. Het systeem start niet meteen. Wanneer de “ON/OFF” toets direct weer werd ingedrukt nadat het apparaat is stopgezet. Wanneer een modus opnieuw werd geselecteerd. Dit is bedoeld om de airconditioner te beschermen.• Wacht ongeveer 3 minuten. De jaloezieën beginnen niet
onmiddellijk te draaien. De airconditioner is de stand van de jaloezieën aan het • afstellen. De jaloezieën zullen spoedig gaan bewegen. Er is een geluid hoorbaar. Een geluid van stromend water Dit geluid ontstaat als gevolg van het stromen van • het koelmiddel in de airconditioner. • Dit is een pompend geluid van het water in de airconditioner en is hoorbaar wanneer het water uit de airconditioner gepompt wordt in de koelen of drogen functie. Het koelmiddel blijft in de airconditioner stromen ook • al werkt de airconditioner niet, wanneer de binnenunits in de overige ruimtes ingeschakeld zijn. Blaasgeluid • Dit geluid wordt veroorzaakt wanneer de koelmiddelstroom in de airconditioner omgezet wordt. Tikkend geluid • Dit geluid ontstaat wanneer de airconditioner een weinig uitzet of krimpt als gevolg van veranderingen in temperatuur.Fluitend geluid Dit geluid wordt voortgebracht door het stromen van • het koelmiddel tijdens de ontdooien functie. Klikgeluid gedurende werking of stationaire werkingDit geluid wordt gegenereerd wanneer de kleppen van de • koelmiddelcontrole of de elektrische onderdelen in werking zijn. Kloppend geluid • Dit geluid is hoorbaar vanaf de binnenkant van de airconditioner wanneer de afzuigventilator is geactiveerd terwijl de kamerdeuren gesloten zijn. Maak het raam open of zet de afzuigventilator uit. Er komt water of stoom uit de buitenunit. Bij gebruik van de VERWARMEN functie Het op de buitenunit gevormde ijs smelt of verdampt wanneer de airconditioner • aan het ontdooien is. Bij gebruik van de KOELEN of DROGEN functie
Vocht uit de lucht condenseert op de koele oppervlakken van de leidingen van de • buitenunit en kan gaan druppelen. De luchtstroom van de airconditioner
stopt tijdens het gebruik. • Zodra de ingestelde temperatuur is bereikt, wordt de luchtstroomsnelheid verminderd en stopt de werking om een koude luchtstroom te voorkomen (tijdens verwarmen) of om te voorkomen dat de vochtigheidsgraad stijgt (tijdens koelen). De werking wordt automatisch hervat wanneer de binnentemperatuur stijgt of daalt.
04_NL_3P357704-1.indd 3504_NL_3P357704-1.indd 35 12/17/2013 3:28:11 PM12/17/2013 3:28:11 PM36
De maatregelen voor het oplossen van problemen zijn • onderverdeeld in de volgende 2 soorten.Neem de juiste maatregel al naargelang het probleem. Geen probleem
De volgende gevallen zijn geen •
Controleer nogmaals voor u een •
De airconditioner doet het niet.
(Multi-monitor lampje is uit.) • Is de hoofdschakelaar uitgezet of een zekering doorgebrand?
Is er een stroomstoring?• Zitten er wel batterijen in de afstandsbediening? • Staat de timer goed ingesteld?•
Koeling (verwarming) effect is te laag.
Zijn de luchtfi lters schoon?• Wordt de luchtinlaat of de luchtuitlaat van de binnen- • en de buitenunits door een obstakel afgedekt? Is de temperatuurinstelling juist?• Zijn de ramen en deuren dicht? • Zijn de luchtstroomsnelheid en luchtstroomrichting • goed afgesteld?Is de ECONO functie of de BUITENUNIT STIL functie • van de airconditioner ingeschakeld?
Er doet zich een storing voor terwijl
de airconditioner in bedrijf is. De airconditioner kan slecht functioneren als gevolg • van blikseminslag of radiogolven. Schakel de hoofdschakelaar uit en weer aan en probeer de airconditioner te bedienen met de afstandsbediening.
Het apparaat stopt plotseling.
(Multi-monitor lampje knippert.)
Zijn de luchtfi lters schoon?• Maak de luchtfi lters schoon. Wordt de luchtinlaat of de luchtuitlaat van de binnen- • en de buitenunits door een obstakel afgedekt? Schakel de hoofdschakelaar uit en verwijder eventuele obstakels. • Schakel de hoofdschakelaar opnieuw in en probeer de airconditioner met de afstandsbediening opnieuw in te schakelen. Neem, wanneer het bedrijfslampje nog steeds knippert, contact op met de reparatiedienst van de leverancier van de airconditioner. •
Is op alle binnenunits die verbonden zijn met de buitenunits in het multisysteem dezelfde werkingsmodus ingesteld? Zo niet, stel dan op alle binnenunits dezelfde werkingsmodus in en controleer of de lampjes knipperen.Stel wanneer de AUTO werkingsmodus is ingeschakeld, alle binnenunits even in de modus KOELEN of VERWARMEN en controleer nogmaals of de lampjes gewoon branden. Als de lampjes ophouden te knipperen nadat u de bovenstaande stappen heeft uitgevoerd is er geen storing.
Bovenste en onderste voorpaneel gaan niet
open. (Het multi-monitor lampje knippert.) Zit er iets vastgeklemd in het bovenste of onderste voorpaneel? • Verwijder het voorwerp en probeer het voorpaneel opnieuw met de afstandsbediening te openen.Als het bovenste of onderste voorpaneel nog steeds niet opengaat en het multi-monitor lampje ook nog knippert, moet u contact opnemen met de winkel waar u de airconditioner hebt gekocht. Het bovenste voorpaneel gaat niet
• Zijn de bovenstevoorpaneelvergrendelingen juist aangebracht? Er komt nevel uit de binnenunit. • Dit gebeurt wanneer de lucht in de ruimte tot nevel wordt afgekoeld door de koude luchtstroom tijdens de KOELEN functie. • Dit komt doordat de lucht in de ruimte door de warmtewisselaar gekoeld wordt en tijdens ontdooien tot nevel wordt.
04_NL_3P357704-1.indd 3604_NL_3P357704-1.indd 36 12/17/2013 3:28:11 PM12/17/2013 3:28:11 PM37
Er komt niet meteen warme lucht
naar buiten na het starten van de
De airconditioner is aan het opwarmen. Wacht 1 tot •
4 minuten. (Het systeem begint pas met het uitblazen
van lucht wanneer een bepaalde temperatuur bereikt
De AAN/UIT TIMER werkt niet
overeenkomstig de instellingen.
Controleer of de AAN/UIT TIMER en de WEKELIJKSE •
TIMER op dezelfde tijd zijn ingesteld.
Verander of deactiveer de instellingen in de
WEKELIJKSE TIMER. Pagina 23
Het apparaat stopt plotseling.
(Multi-monitor lampje is aan.)
Om het systeem te beschermen kan de airconditioner •
plotseling stoppen als gevolg van een plotselinge,
grote spanningsfl uctuatie. De airconditioner zal binnen
ongeveer 3 minuten opnieuw opstarten.
De afstandsbediening werkt niet goed.
Er worden geen afstandsbedieningssignalen aangegeven.
De gevoeligheid van de afstandsbediening is erg laag.
Weinig contrast of het display is onleesbaar.
Het display functioneert niet meer.
De batterijen zijn uitgeput en de afstandsbediening •
werkt niet meer. Vervang alle batterijen door nieuwe,
formaat AAA.LR03 (alkali). Zie “Plaatsen van de
batterijen” in deze handleiding voor verdere
informatie. Pagina 9
De ventilator van de buitenunit draait
terwijl de airconditioner niet in bedrijf is.
Nadat u de airconditioner heeft stopgezet
De ventilator van de buitenunit blijft nog ongeveer 60 •
seconden draaien om het systeem te beschermen.
Terwijl de airconditioner niet in bedrijf is
Als de buitentemperatuur heel hoog is begint de ventilator
van de buitenunit te draaien om het systeem te beschermen.
Er komt een geur uit de binnenunit.
Dit gebeurt wanneer geuren uit de kamer, van meubels
of bijvoorbeeld sigaretten, door de airconditioner
worden geabsorbeerd en vervolgens weer uitgeblazen.
(Wij adviseren u in een dergelijk geval om de
binnenunit te laten reinigen door een servicemonteur.
Neem contact op met de reparatiedienst van de
leverancier van de airconditioner.)
Als het bovenste en onderste voorpaneel
worden gesloten terwijl de airconditioner
werkt, zal de airconditioner stoppen en
gaat het multi-monitor lampje knipperen.
Start de airconditioner opnieuw nadat u de werking van
de airconditioner met de afstandsbediening hebt gestopt.
Het is niet mogelijk om de VERWARMEN
functie te selecteren, ondanks dat het
apparaat een model met warmtepomp is.
Controleer of de jumper (J8) niet onderbroken is. Als•
deze onderbroken is, moet u contact opnemen met de
Bel meteen de reparatiedienst
WARNING Als er zich iets abnormaals voordoet (zoals een brandgeur) dient u de airconditioner stop te zetten en de
hoofdschakelaar uit te zetten.
In bedrijf houden van de airconditioner in een abnormale toestand kan resulteren in storingen, kortsluiting of brand.•
Neem contact op met de reparatiedienst van de leverancier van de airconditioner.•
Probeer niet zelf de airconditioner te repareren of te modifi ceren.
Verkeerd uitgevoerd werk kan kortsluiting of brand veroorzaken.•
Neem contact op met de reparatiedienst van de leverancier van de airconditioner.•
Bel meteen de reparatiedienst wanneer u een van de volgende symptomen waarneemt.
Het netsnoer is abnormaal heet of beschadigd.•
Terwijl het apparaat in bedrijf is, hoort u een •
De hoofdschakelaar, een zekering of de •
aardlekschakelaar slaat regelmatig door.
Een schakelaar of toets werkt vaak niet goed.•
U ruikt een brandgeur.•
Er lekt water uit de binnenunit.•
Zet de hoofdschakelaar uit en neem contact op
met de reparatiedienst.
Na een stroomstoring
De airconditioner zal automatisch weer opstarten na ongeveer 3 minuten. Wacht gewoon even.•
Als er gevaar is voor blikseminslag in de buurt, zet dan de airconditioner stop en de hoofdschakelaar uit om het systeem •
Vereisten voor het opruimen
Uw product en de bij de controller geleverde batterijen dragen dit symbool. Dit symbool betekent dat u geen
elektrische en elektronische producten en batterijen mag mengen met niet-gesorteerd huishoudelijk afval.
Voor batterijen kan een chemisch symbool onder het symbool staan. Dit chemisch symbool geeft aan dat de
batterij meer dan een bepaalde concentratie van een zwaar metaal bevat. Mogelijke chemische symbolen:
Pb: lood (>0,004%)
Probeer het systeem niet zelf te ontmantelen: het ontmantelen van het product, het behandelen van het koelmiddel, van olie
en van andere onderdelen moeten gebeuren door een bevoegd monteur in overeenstemming met de relevante lokale en
nationale reglementeringen.
Units en afvalbatterijen moeten bij een gespecialiseerd behandelingsbedrijf worden behandeld voor hergebruik, recyclage en
Door ervoor te zorgen dat op de correcte manier wordt opgeruimd, helpt u potentiële negatieve gevolgen voor het milieu en
de gezondheid te voorkomen.
Voor meer informatie, gelieve contact op te nemen met de monteur of de lokale overheid.
04_NL_3P357704-1.indd 3804_NL_3P357704-1.indd 38 12/17/2013 3:28:12 PM12/17/2013 3:28:12 PM39
Storingsdiagnose met de afstandsbediening De afstandsbediening kan een foutcode van de binnenunit ontvangen die u kunt gebruiken • voor het opsporen van de storing Wanneer 1. gedurende ongeveer 5
seconden ingedrukt wordt gehouden, gaat
een “ ” indicatie op het
temperatuurdisplaygedeelte knipperen.
Druk bij herhaling op
2. totdat continu een
pieptoon wordt gegeven. De weergegeven code verandert zoals hieronder getoond en wordt gemeld met een • lange pieptoon. OPMERKING Een korte pieptoon gevolgd door twee pieptonen betekent dat er geen foutcode voor de storing aanwezig is.• Om de aanduiding van de code te annuleren, houdt u • ongeveer 5 seconden ingedrukt. De code-uitlezing verdwijnt ook vanzelf als de toets gedurende 1 minuut niet wordt ingedrukt. CODE BETEKENISSYSTEEM 00 NORMAAL U0 ONVOLDOENDE KOELMIDDEL U2 DETECTIE VAN TE HOGE SPANNING U4 SIGNAALTRANSMISSIEFOUT (TUSSEN BINNENUNIT EN BUITENUNIT)BINNENUNIT A1 ABNORMALITEIT IN PRINTPLAAT VAN BINNENUNIT A5 BEVRIEZINGSBEVEILIGING OF VERWARMINGSPIEK-UITSCHAKELREGELING A6 ABNORMALITEIT IN VENTILATORMOTOR (GELIJKSTROOMMOTOR) C4 ABNORMALITEIT IN WARMTEWISSELAAR-THERMISTOR BINNEN C7 STORING BIJ OPENEN/SLUITEN VAN VOORPANEEL C9 ABNORMALITEIT IN KAMERTEMPERATUUR-THERMISTORBUITENUNIT EA ABNORMALITEIT IN VIERWEGKLEP E1 ABNORMALITEIT IN PRINTPLAAT VAN BUITENUNIT E5 OL-ACTIVERING (OVERBELASTING VAN COMPRESSOR) E6 COMPRESSORVERGRENDELING E7 VERGRENDELING VAN GELIJKSTROOMVENTILATOR F3 TEMPERATUURREGELING VAN AFVOERLEIDING H0 ABNORMALITEIT IN COMPESSORSYSTEEMSENSOR H6 ABNORMALITEIT IN POSITIESENSOR H8 ABNORMALIEIT IN GELIJKSPANNING/GELIJKSTROOMSENSOR H9 ABNORMALITEIT IN BUITENTEMPERATUUR-THERMISTOR J3 ABNORMALITEIT IN AFVOERLEIDINGTHERMISTOR J6 ABNORMALITEIT IN WARMTEWISSELAAR-THERMISTOR BUITEN L4 TEMPERATUURSTIJGING BIJ RADIATEURVINNEN L5 DETECTIE VAN OVERSPANNING OP UITGANG P4 ABNORMALITEIT IN RADIATEURVINNEN-THERMISTOR
VOEDINGFOUT OF [OPMERKING 2] OPMERKING: LED5 werkt alleen bij modellen uit de 5M-serie.
UIT OPMERKING Schakel de spanning uit en dan weer in. Als de LED display opnieuw verschijnt, is de printplaat van de buitenunit defect.• Diagnose gemarkeerd• ∗ Zijn in sommige gevallen niet van toepassing. Zie de onderhoudsgids voor meer bijzonderheden.
