GEBRUIKSAANWIJZING ZOB 364 X ZANUSSI

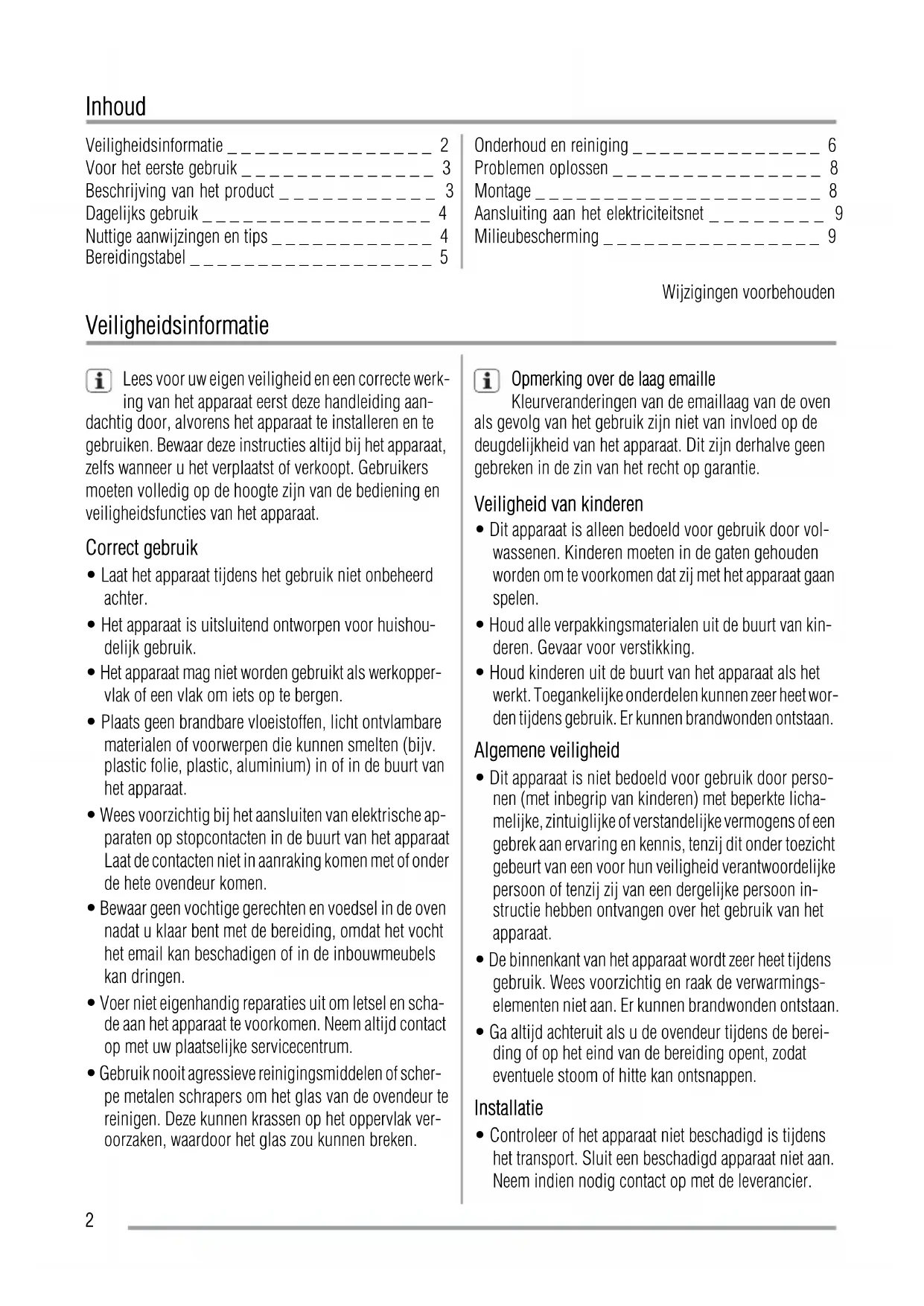

NL Gebruiksaanwijzing 2

Veiligheidsinformatie _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2

Voor het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 3

Beschrijving van het product _ _ _ _ _ _ _ _ _ _ _ 3

Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4

Nuttige aanwijzingen en tips _ _ _ _ _ _ _ _ _ _ _ _ 4

Bereidingstabel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5

Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6

Problemen oplossen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8

Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8

Aansluiting aan het elektriciteitsnet _ _ _ _ _ _ _ _ 9

Milieubescherming _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees voor uw eigen veiligheid en een correcte werk-

ing van het apparaat eerst deze handleiding aan-

dachtig door, alvorens het apparaat te installeren en te

gebruiken. Bewaar deze instructies altijd bij het apparaat,

zelfs wanneer u het verplaatst of verkoopt. Gebruikers

moeten volledig op de hoogte zijn van de bediening en

veiligheidsfuncties van het apparaat.

• Laat het apparaat tijdens het gebruik niet onbeheerd

• Het apparaat is uitsluitend ontworpen voor huishou-

• Het apparaat mag niet worden gebruikt als werkopper-

vlak of een vlak om iets op te bergen.

• Plaats geen brandbare vloeistoffen, licht ontvlambare

materialen of voorwerpen die kunnen smelten (bijv.

plastic folie, plastic, aluminium) in of in de buurt van

• Wees voorzichtig bij het aansluiten van elektrische ap-

paraten op stopcontacten in de buurt van het apparaat

Laat de contacten niet in aanraking komen met of onder

de hete ovendeur komen.

• Bewaar geen vochtige gerechten en voedsel in de oven

nadat u klaar bent met de bereiding, omdat het vocht

het email kan beschadigen of in de inbouwmeubels

• Voer niet eigenhandig reparaties uit om letsel en scha-

de aan het apparaat te voorkomen. Neem altijd contact

op met uw plaatselijke servicecentrum.

• Gebruik nooit agressieve reinigingsmiddelen of scher-

pe metalen schrapers om het glas van de ovendeur te

reinigen. Deze kunnen krassen op het oppervlak ver-

oorzaken, waardoor het glas zou kunnen breken.

Opmerking over de laag emaille

Kleurveranderingen van de emaillaag van de oven

als gevolg van het gebruik zijn niet van invloed op de

deugdelijkheid van het apparaat. Dit zijn derhalve geen

gebreken in de zin van het recht op garantie.

Veiligheid van kinderen

• Dit apparaat is alleen bedoeld voor gebruik door vol-

wassenen. Kinderen moeten in de gaten gehouden

worden om te voorkomen dat zij met het apparaat gaan

• Houd alle verpakkingsmaterialen uit de buurt van kin-

deren. Gevaar voor verstikking.

• Houd kinderen uit de buurt van het apparaat als het

werkt. Toegankelijke onderdelen kunnen zeer heet wor-

den tijdens gebruik. Er kunnen brandwonden ontstaan.

• Dit apparaat is niet bedoeld voor gebruik door perso-

nen (met inbegrip van kinderen) met beperkte licha-

melijke, zintuiglijke of verstandelijke vermogens of een

gebrek aan ervaring en kennis, tenzij dit onder toezicht

gebeurt van een voor hun veiligheid verantwoordelijke

persoon of tenzij zij van een dergelijke persoon in-

structie hebben ontvangen over het gebruik van het

• De binnenkant van het apparaat wordt zeer heet tijdens

gebruik. Wees voorzichtig en raak de verwarmings-

elementen niet aan. Er kunnen brandwonden ontstaan.

• Ga altijd achteruit als u de ovendeur tijdens de berei-

ding of op het eind van de bereiding opent, zodat

eventuele stoom of hitte kan ontsnappen.

• Controleer of het apparaat niet beschadigd is tijdens

het transport. Sluit een beschadigd apparaat niet aan.

Neem indien nodig contact op met de leverancier.

2• Dit apparaat mag alleen gerepareerd worden door een

erkende servicemonteur. Gebruik alleen originele re-

• Inbouwapparaten mogen alleen worden gebruikt nadat

zij ingebouwd zijn in geschikte inbouwunits of werk-

bladen die aan de normen voldoen.

• Verander de specificaties van dit product niet en wijzig

het niet. Gevaar voor letsel en schade aan het apparaat.

Waarschuwing! Volg de instructies voor de

elektrische aansluitingen nauwkeurig op.

Voor het eerste gebruik

Verwijder al het verpakkingsmateriaal binnenin en

aan de buitenkant van de oven, voordat u de oven

in gebruik neemt. Verwijder het typeplaatje niet.

Let op! Pak, om de deur te openen, altijd de

handgreep in het midden vast.

• Verwijder alle onderdelen van het apparaat.

• Reinig het apparaat voor het eerste gebruik

Let op! Gebruik geen schuurmiddelen! De

oppervlakken zouden beschadigd kunnen worden.

Zie het hoofdstuk "Onderhoud en reiniging".

Stel en de maximumtemperatuur in en laat de oven

45 minuten leeg werken om resten van de ovenruimte af

te branden. De accessoires kunnen heter worden dan bij

normaal gebruik. Tijdens deze periode kunt u een be-

paalde geur ruiken. Dit is normaal. Zorg ervoor dat de

kamer goed geventileerd is.

Beschrijving van het product

2 Controlelampje van de thermostaat

4 Functieknop van de oven

6 Luchtopeningen voor koelventilator

Voor servies, bak- en braadvormen.

Voor gebak en koekjes

Om te bakken en te braden of om vet op te vangen.

Oven in- en uitschakelen

1. Draai de functieknop van de oven op een ovenfunctie.

2. Zet de thermostaatknop op de gewenste temperatuur.

Het bedrijfscontrolelampje is aan zolang de oven in

Het temperatuurdisplay is aan zolang de oventem-

3. Voor het uitschakelen van de oven de schakelaar

Ovenfuncties en de temperatuurknop in de stand Uit

Als het apparaat wordt ingeschakeld, wordt de koelven-

tilator automatisch ingeschakeld om de oppervlakken van

het apparaat koel te houden. Als u het apparaat uitscha-

kelt, schakelt de koelventilator uit.

Veiligheidsthermostaat

Om te voorkomen dat de oven oververhit raakt (door on-

juist gebruik van het apparaat of vanwege defecte onder-

delen), heeft de oven een veiligheidsthermostaat die in-

dien nodig de stroomtoevoer onderbreekt. Zodra de tem-

peratuur is gedaald, wordt de oven automatisch weer in-

Ovenfunctie Toepassing

UIT-stand Het apparaat staat UIT.

Verwarmt de oven met zowel het bovenste als het onderste verwarmingselement.

Voor bakken en braden op één ovenniveau.

Verwarmt alleen van de bovenkant van de oven. Voor het afbakken van gare ge-

Verwarmt alleen van de onderkant van de oven. Voor het bakken van taarten met

een knapperige bodem.

Het verwarmingselement van de grote grill is ingeschakeld. Voor het grillen van

plat voedsel in grotere hoeveelheden. Voor het maken van toast.

Voor het braden of braden en bakken van gerechten waarvoor dezelfde berei-

dingstemperatuur nodig is, op meer dan één steunhoogte, zonder dat er smaken

worden overgebracht van het ene naar het andere gerecht.

Ontdooien Ontdooit bevroren voedsel. De temperatuurknop moet in de uit-stand staan

Nuttige aanwijzingen en tips

Waarschuwing! Sluit altijd de deur van de oven

tijdens de bereiding, ook bij grillen.

Plaats geen bakplaten, potten, etc. op de bodem van

de oven om beschadiging van het email te voorko-

Wees voorzichtig bij het verwijderen of installeren

van accessoires om beschadiging van het email te

• De oven heeft vier inschuifniveaus. Tel de inschuifni-

veaus vanaf de onderkant van de oven.

• U kunt verschillende gerechten op twee niveaus tege-

lijk bereiden. Plaats de bakplaten op niveau 1 en 3.

4• De oven is voorzien van een speciaal systeem dat voor

luchtcirculatie zorgt en de stoom continu recycleert.

Met dit systeem kunt u gerechten in een stoomomge-

ving bereiden en het voedsel zacht van binnen en

knapperig van buiten houden. Hierdoor worden de be-

reidingstijd en het energieverbruik tot een minimum

• Vocht kan in het apparaat of op de glazen deuren con-

denseren. Dit is normaal. Ga altijd achteruit als u de

ovendeur opent tijdens de bereiding. Om condensvor-

ming te voorkomen kunt u de oven het beste 10 mi-

nuten voor de bereiding inschakelen.

• Neem vocht af na elk gebruik van het apparaat.

• De beste temperatuur voor het bakken van taarten is

tussen de 150 °C en 200 °C.

• Verwarm de oven ongeveer 10 minuten voor.

• Doe de ovendeur niet open voordat driekwart van de

ingestelde baktijd is verstreken.

• Als u twee bakplaten tegelijk gebruikt, houd dan één

niveau vrij tussen de platen.

Vlees en vis bereiden

• Bereid geen vlees met een gewicht van minder dan 1

kg. Het bereiden van te kleine hoeveelheden maakt het

• Om rood vlees van buiten goed gaar en van binnen

sappig te houden, stelt u de temperatuur in tussen de

• Voor wit vlees, gevogelte en vis dient u de temperatuur

tussen de 150°C-175°C in te stellen.

• Gebruik een lekbak voor zeer vet voedsel, om te voor-

komen dat er vlekken op de oven komen die mogelijk

• Laat het vlees ongeveer 15 minuten rusten voordat u

het aansnijdt, zodat het vleesvocht niet wegloopt.

• Giet een beetje water in de lekbak om te veel rookvor-

ming in de oven te voorkomen tijdens roosteren. Om

rookcondensatie te voorkomen dient u telkens een

beetje water toe te voegen als dit opgedroogd is.

Bereidingstijden zijn afhankelijk van het soort voedsel, de

structuur en het volume.

Houd de werking van de oven in de gaten tijdens de eerste

keren dat u het apparaat gebruikt. Op die manier ontdekt

u de beste instellingen (warmte-instelling, bereidingstijd

etc.) voor uw ovenschalen, recepten en hoeveelheden

wanneer u dit apparaat gebruikt.

Gewicht (kg) Gerecht Ovenfunctie Niveau

5Gewicht (kg) Gerecht Ovenfunctie Niveau

Kant-en-klare taart 2 160 45-55

Verwarm de lege oven 10 minuten voor.

Hoeveelheid Grilleren

Bereidingstijd (minuten)

Temp. (°C) 1e kant 2e kant

Geroosterd brood 4-6 / 3 250 2-4 2-3

Onderhoud en reiniging

Waarschuwing! Schakel het apparaat uit voordat u

het reinigt. Zorg ervoor dat het apparaat is

Waarschuwing! Het reinigen van het apparaat met

een stoom- of hogedrukreiniger is niet toegestaan.

Let op! Gebruik geen agressieve of schurende

schoonmaakproducten, scherpe voorwerpen,

vlekkenverwijderaars of schuursponsjes.

Waarschuwing! Reinig de glazen ovendeur niet met

schuurmiddelen of metalen schrapers. Het

hittebestendige oppervlak van de binnenruit kan hierdoor

Let op! Volg de aanwijzingen van de ovenfabrikant

op als u een ovenspray gebruikt.

• Maak de voorkant van het apparaat schoon met een

zachte doek en een warm sopje.

6• Gebruik voor de metalen oppervlakken een universeel

• Reinig de binnenkant van de oven na elk gebruik. Ver-

ontreinigingen laten zich dan het makkelijkst verwij-

deren en kunnen dan niet aanbranden.

• Verwijder hardnekkig vuil met een speciale ovenreini-

• Maak alle oventoebehoren na elk gebruik schoon met

een zachte doek en een warm sopje en een reinigings-

middel en laat ze drogen.

• Toebehoren met antiaanbaklaag mogen niet worden

schoon gemaakt met een agressieve reinigingsmiddel,

voorwerpen met scherpe randen of afwasautomaat.

Hierdoor kan de antiaanbaklaag onherstelbaar worden

Inschuifrails uitnemen

Trek de rails bij de

voorkant uit de zijwand.

Trek de rails bij de

achterkant uit de zijwand

Installeren van de inschuifrails

Installeer de inschuifrails in omgekeerde volgorde.

De afgeronde uiteinden van de inschuifrails moeten

De ovendeur reinigen

Voordat u de ovendeur reinigt, dient u uit de oven te halen.

Waarschuwing! Zorg ervoor dat de glaspanelen

afgekoeld zijn voordat u de glazen deur

schoonmaakt. Het glas kan anders barsten.

Waarschuwing! Als de glaspanelen van de deur

beschadigd zijn of krassen hebben, wordt het glas

zwak en kan het breken. Als dit het geval is, moet u de

glaspanelen vervangen. Neem voor meer instructies

contact op het uw plaatselijke Klantenservice.

Open de deur volledig

en houd de twee deur-

twee scharnieren omhoog

eerste openingsstand

(halfopen). Trek hem

daarna naar voren en haal

hem uit zijn zitting. Leg de

deur op een stabiele on-

dergrond, op een zachte

Reinig het glaspaneel met een sopje. Droog het paneel

Als u de deur heeft schoongemaakt, plaatst u deze terug

in de oven. Volg hiervoor de stappen in omgekeerde

Apparaten van roestvrij staal of aluminium:

Reinig de ovendeur alleen met een natte spons.

Droog hem af met een zachte doek.

Gebruik geen staalwol, zuren of bijtende materialen, om-

dat deze het ovenoppervlak kunnen beschadigen. Reinig

het bedieningspaneel van de oven net zo voorzichtig.

Waarschuwing! Gevaar voor elektrische schokken!

Voordat u het ovenlampje vervangt:

• Schakel de oven uit.

• Verwijder de zekeringen in de zekeringenkast of scha-

kel de stroomonderbreker uit.

7Leg een doek op de bodem van de oven om het

ovenlampje en het afdekglaasje te beschermen.

Het ovenlampje vervangen/afdekglaasje

1. Draai het glazen kapje naar links en verwijder het.

2. Reinig het glazen kapje.

3. Vervang het ovenlampje door een geschikt 300°C

hittebestendig ovenlampje.

4. Plaats het afdekglaasje terug.

Probleem Mogelijke oorzaak Oplossing

De oven wordt niet warm De oven is niet ingeschakeld Schakel de oven in (zie hoofdstuk

"Dagelijks gebruik").

De oven wordt niet warm De zekering in de zekeringenkast is

Controleer de zekering. Als de zeke-

ring meer dan een keer is uitgescha-

keld, raadpleeg dan een gekwalifi-

Het ovenlampje brandt niet Het ovenlampje is stuk Vervang het ovenlampje

Stoom en condens slaan neer op de

gerechten en in de ovenruimte

U heeft het gerecht te lang in de oven

Laat gerechten na afloop van de be-

reiding niet langer dan 15-20 minu-

Als u niet zelf het probleem kunt verhelpen, neem dan

contact op met uw verkoper of met de serviceafdeling.

Deze gegevens zijn nodig om u snel en juist te helpen.

Deze gegevens staan op het typeplaatje (zie

"Productbeschrijving")

• Productnummer (PNC)

• Serienummer (S.N.)

Waarschuwing! De reparatie aan het apparaat mag

uitsluitend worden uitgevoerd door een

gekwalificeerd en deskundig persoon.

Belangrijk! Bij foutieve bediening van het apparaat wordt

het bezoek van de technicus van de klantenservice of de

vakhandelaar in rekening gebracht, zelfs tijdens de

Aanwijzing voor apparaten met metalen voorkant:

Als u de deur opent gedurende of direct na het bak-

ken of braden, kan er het glas beslaan.

Waarschuwing! Het apparaat mag uitsluitend

worden geïnstalleerd door een gekwalificeerd en

deskundig persoon. Als u geen gekwalificeerd of

deskundig persoon contracteert, vervalt de garantie bij het

ontstaan van schade.

• Voordat u het inbouwapparaat in het keukenmeubel

installeert, dient u te controleren of de afmetingen ge-

• Zorg ervoor dat er een antischokbescherming voor de

• Volgens de geldende voorschriften moeten alle on-

derdelen van de antischokbescherming zodanig wor-

den gemonteerd, dat ze niet zonder gereedschap te

• Sommige onderdelen van de oven kunnen onder

stroom staan. Bouw het apparaat in in het meubel en

zorg ervoor dat er geen vrije ruimtes zijn. Hierdoor

worden elektrische schokken voorkomen, omdat u dan

niet per ongeluk gevaarlijke onderdelen kunt aanraken.

8• Het apparaat kan met de achterkant en één zijde tegen

hogere apparaten of wanden aan worden geplaatst. De

andere zijde moet tegen meubels met dezelfde hoogte

• Inbouwovens en inbouwfornuizen zijn uitgerust met

speciale aansluitsystemen. Om veiligheidsredenen

mag u alleen apparaten van dezelfde fabrikant combi-

• Om de oven te bevestigen aan het inbouwkastje opent

u de deur van de oven, steekt u 4 afstandsstukken in

de gaten en draait u de 4 houtschroeven vast (zie de

A B Aansluiting aan het elektriciteitsnet

Waarschuwing! De elektrische installatie mag

uitsluitend worden uitgevoerd door een

gekwalificeerd en deskundig persoon.

• De fabrikant is niet verantwoordelijk indien u deze vei-

ligheidsmaatregelen niet opvolgt.

• Het apparaat moet geaard worden volgens de veilig-

• Zorg ervoor dat het nominale voltage en het type ver-

mogen op het typeplaatje overeenkomen met het vol-

tage en het vermogen van de stroomvoorziening in uw

• Dit apparaat wordt geleverd zonder stekker en net-

• Alle elektrische onderdelen moeten worden geïnstal-

leerd of worden vervangen door een technicus van de

klantenservice of door gekwalificeerd onderhoudsper-

• Gebruik altijd een correct geïnstalleerd schokvrij stop-

• Gebruik geen meerwegsstekkers, -aansluitingen en

verlengkabels. Er kan brand ontstaan.

• Zorg ervoor dat de hoofdstekker na installatie toegan-

• Trek niet aan het snoer om het apparaat los te koppelen

van de netvoeding. Trek altijd aan de stekker.

• Sluit het apparaat op de netvoeding aan met behulp

van een voorziening waarmee het apparaat kan worden

losgekoppeld van de alle polen van de netvoeding, met

een contactopening van minimaal 3 mm breed, b.v.

een automatische beschermende stroomonderbreker,

aardlekschakelaars of een zekering.

• Informatie over het voltage staat op het typeplaatje (zie

"Productbeschrijving").

Het symbool op het product of op de verpakking wijst

erop dat dit product niet als huishoudafval mag worden

behandeld, maar moet worden afgegeven bij een

verzamelpunt waar elektrische en elektronische

9apparatuur wordt gerecycled. Als u ervoor zorgt dat dit

product op de juiste manier wordt verwijderd, voorkomt

u mogelijke negatieve gevolgen voor mens en milieu die

zich zouden kunnen voordoen in geval van verkeerde

afvalverwerking. Voor gedetailleerdere informatie over het

recyclen van dit product, kunt u contact opnemen met de

gemeente, de gemeentereiniging of de winkel waar u het

product hebt gekocht.

Verpakkingsmaterialen

De materialen die voorzien zijn van het symbool kun-

nen gerecycled worden. Gooi de verpakking in een ge-

schikte verzamelcontainer om het te recyclen.

Afdanken van het apparaat

1. Trek de stekker uit het stopcontact.

2. Snijd het netsnoer door en gooi het weg.

3. Verwijder de deurvergrendeling. Hierdoor wordt

voorkomen dat kinderen zich kunnen opsluiten in het

apparaat. Er bestaat een gevaar voor verstikking.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op:
