GEBRUIKSAANWIJZING F88012VI AEG

FAVORIT 88012 VI Gebruiksaanwijzing Afwasmachine

User manual Dishwasher

Notice d'utilisation Lave-vaisselleWij danken u voor uw keuze voor een van onze producten van hoogwaardige

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van

optimale en professionele prestaties van uw apparaat. De handleiding zal u in staat

stellen om alle processen perfect en op de meest efficiënte wijze te laten verlopen.

Wij adviseren u deze handleiding op een veilige plaats te bewaren, dan kunt u hem

te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige

eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

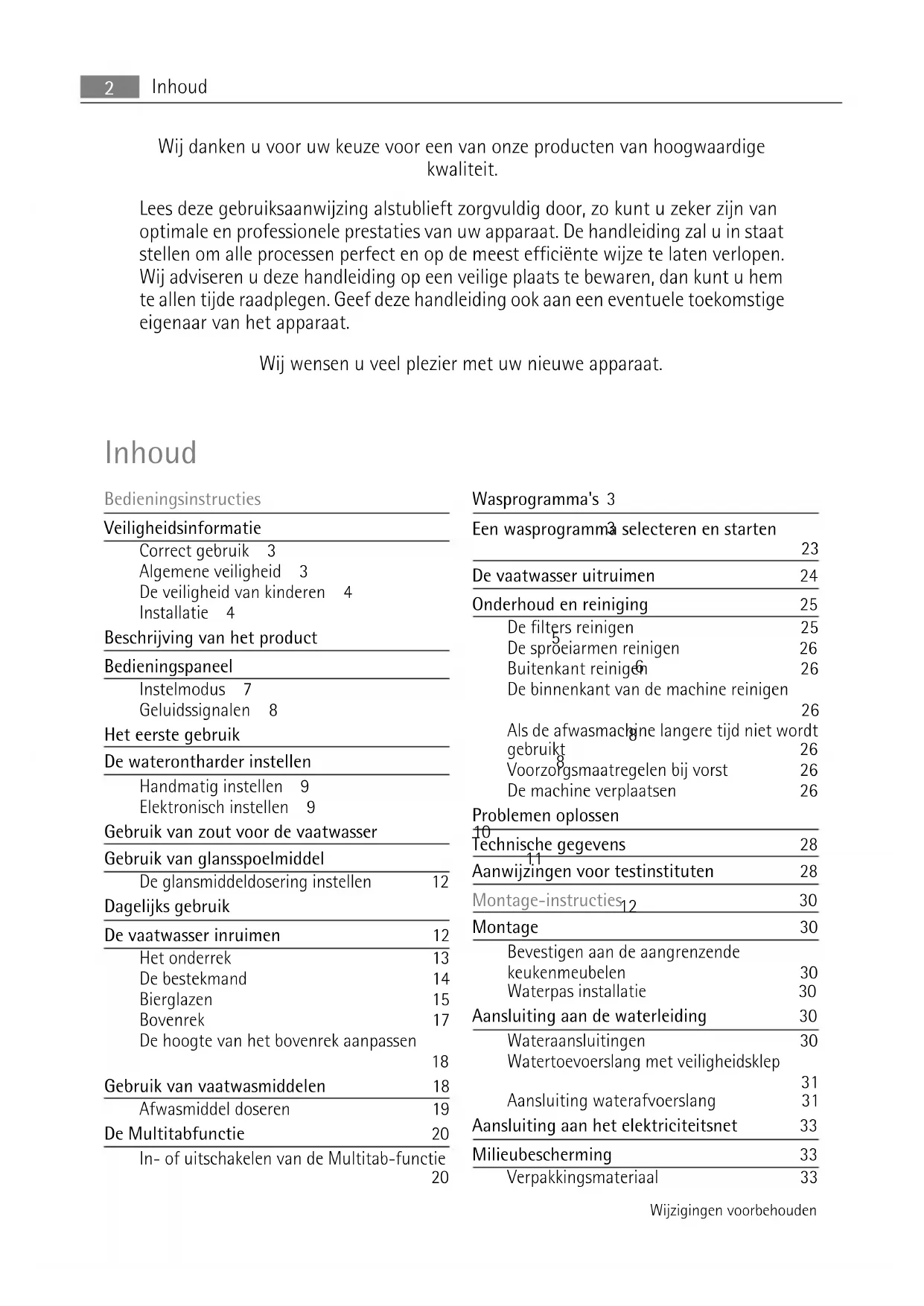

Bedieningsinstructies 3

Veiligheidsinformatie 3

Algemene veiligheid 3

De veiligheid van kinderen 4

Beschrijving van het product 5

Het eerste gebruik 8

Handmatig instellen 9

Elektronisch instellen 9

Gebruik van zout voor de vaatwasser 10

Gebruik van glansspoelmiddel 11

De glansmiddeldosering instellen 12

Dagelijks gebruik 12

De hoogte van het bovenrek aanpassen

Gebruik van vaatwasmiddelen 18

Afwasmiddel doseren 19

De Multitabfunctie 20

In- of uitschakelen van de Multitab-functie

Een wasprogramma selecteren en starten

De vaatwasser uitruimen 24

Onderhoud en reiniging 25

De filters reinigen 25

De sproeiarmen reinigen 26

Buitenkant reinigen 26

De binnenkant van de machine reinigen

Als de afwasmachine langere tijd niet wordt

Voorzorgsmaatregelen bij vorst 26

De machine verplaatsen 26

Problemen oplossen 26

Technische gegevens 28

Aanwijzingen voor testinstituten 28

Montage-instructies 30

Bevestigen aan de aangrenzende

Waterpas installatie 30

Aansluiting aan de waterleiding 30

Wateraansluitingen 30

Watertoevoerslang met veiligheidsklep

Aansluiting waterafvoerslang 31

Aansluiting aan het elektriciteitsnet 33

Milieubescherming 33

Verpakkingsmateriaal 33

Wijzigingen voorbehouden

InhoudBedieningsinstructies

Veiligheidsinformatie

In het belang van uw veiligheid en om een correct gebruik te kunnen waarborgen is het

van belang dat u, alvorens het apparaat te installeren en in gebruik te nemen, deze ge-

bruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige

vergissingen en ongevallen te voorkomen is het belangrijk te waarborgen dat alle mensen

die het apparaat gebruiken, volledig bekend zijn met de werking ervan en de veiligheids-

voorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als

het wordt verplaatst of verkocht, zodat iedereen die het apparaat gedurende zijn hele

levensduur gebruikt, naar behoren is geïnformeerd over het gebruik en de veiligheid van

• Deze afwasmachine is uitsluitend bedoeld voor het reinigen van huishoudelijke ge-

bruiksvoorwerpen die geschikt zijn voor reiniging in een afwasmachine.

• Doe geen oplosmiddelen in de afwasmachine. Dit kan een explosie veroorzaken.

• Messen en andere voorwerpen met scherpe punten moeten met de punt naar beneden

in de bestekmand worden geplaatst of horizontaal in het bovenrek worden gelegd.

• Gebruik alleen producten (afwasmiddel, zout en glansmiddel) die geschikt zijn voor af-

• Open de deur niet als het apparaat in werking is; er kan hete stoom ontsnappen.

• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.

• Trek na het gebruik de stekker uit het stopcontact en draai de waterkraan dicht.

• Dit product mag alleen worden onderhouden door een daartoe bevoegde servicemonteur

en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.

• Onder geen voorwaarde moet u proberen de afwasmachine zelf te repareren. Reparaties

die worden uitgevoerd door onervaren personen veroorzaken letsel of storingen. Raad-

pleeg ELECTROLUX Service. Sta te allen tijde op het gebruik van originele reserveonder-

• Mensen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of verstan-

delijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken.

Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat

van iemand die verantwoordelijk is voor hun veiligheid.

• Afwasmiddelen kunnen chemische brandwonden veroorzaken aan de ogen, de mond en

de keel. Deze kunnen levensbedreigend zijn! Houd u aan de veiligheidsinstructies van de

afwasmiddelfabrikant.

• Het water in uw afwasmachine is geen drinkwater. Resten van afwasmiddel kunnen nog

in de machine aanwezig zijn.

• Zorg ervoor dat de deur van de afwasmachine altijd gesloten is als het apparaat niet

wordt in- of uitgeruimd. Zo voorkomt u dat iemand over de open deur struikelt en zich

• Ga niet op de open deur zitten of staan.

Veiligheidsinformatie

3De veiligheid van kinderen

• Dit apparaat is bestemd voor gebruik door volwassenen. Laat kinderen de afwasmachine

niet zonder toezicht gebruiken.

• Houd alle verpakkingsmateriaal buiten het bereik van kinderen. Gevaar voor verstikking.

• Bewaar alle afwasmiddelen op een veilige plaats buiten het bereik van kinderen.

• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

• Controleer uw afwasmachine op eventuele transportschade. Sluit nooit een beschadigde

machine aan. Neem contact op met uw leverancier als de machine beschadigd is.

• Alle verpakkingsmaterialen moeten verwijderd worden voordat u het apparaat in gebruik

• Alle elektrische en loodgieterswerkzaamheden die nodig zijn voor de installatie van dit

apparaat moeten worden uitgevoerd door een gekwalificeerd en competent persoon.

• Om veiligheidsredenen is het gevaarlijk wijzigingen aan te brengen in de specificaties of

dit product op enigerlei wijze te modificeren.

• Gebruik de afwasmachine nooit als het aansluitsnoer of de waterslangen beschadigd

zijn; of als het bedieningspaneel, het werkblad of de plint zodanig beschadigd zijn dat

het inwendige van de machine vrij toegankelijk is. Raadpleeg ELECTROLUX Service om

gevaarlijke situaties te voorkomen.

• In de behuizing van de afwasmachine mogen geen gaten worden geboord ter voorko-

ming van schade aan hydraulische en elektrische onderdelen.

Voor de aansluiting van elektriciteit en water dienen de instructies in de desbetreffende

paragrafen nauwgezet te worden opgevolgd.

VeiligheidsinformatieBeschrijving van het product

2 Aanpassen van de instelling van de waterhardheid

4 Afwasmiddeldoseerbakje

8 Onderste sproeiarm

9 Bovenste sproeiarm

Als het afwasprogramma is gestart, schijnt er een lampje op de vloer, onder de deur van

Als het apparaat hoger is ingebouwd en voorzien is van een meubeldeur die gelijk loopt

met de voorkant van de keuken, is het signaal niet langer zichtbaar.

Geeft de start van een wasprogramma aan en blijft de gehele duur van

het programma branden

Knipperend rood licht Geeft een storing van het apparaat aan

Geeft het eind van het wasprogramma aan

Beschrijving van het product

5Deze afwasmachine is in de spoelruimte voorzien van een lamp die aan- en uitgaat met

het openen en sluiten van de deur van de machine.

De interne verlichting is uitgerust met led-lamp KLASSE 1, conform met EN 60825-1: 1994

+ A1: 2002 + A2: 2001.

Raadpleeg de service-afdeling als de lamp moet worden vervangen.

2 Toets uitgestelde start

6 Toets halve lading

Gaat branden als het speciale zout op is.

Gaat branden als het glansmiddel op is.

Einde programma Gaat branden als een afwasprogramma is afge-

1) De controlelampjes voor zout en glansmiddel branden nooit als een afwasprogramma bezig is, zelfs niet als

bijvullen van zout en/of glansmiddel noodzakelijk is.

BedieningspaneelHet digitale display geeft aan:

• op welke stand de waterontharder is ingesteld,

• het nummer dat overeenkomt met het afwasprogramma,

• de geschatte resterende tijd van het lopende programma,

de glansmiddeldosering kan ( ALLEEN worden geactiveerd/gedeactiveerd als de Multitab

functie is ingeschakeld),

• het einde van een afwasprogramma (op het display verschijnt een nul),

• het aftellen van de uitgestelde start,

• de foutcodes betreffende een storing van het apparaat,

• geluidssignalen inschakelen/uitschakelen.

Night Cycle is een stil afwasprogramma dat u niet zal storen, zelfs niet als u slaapt. Het kan

voor de nacht worden ingesteld of op tijdstippen dat u een goedkoper energietarief heeft.

Tijdens de Night Cycle werkt de pomp op een hele lage snelheid waardoor het geluidsniveau

met 25% gereduceerd wordt in vergelijking met het gewone programma. Dit heeft tot

gevolg dat het programma lang duurt.

Toets halve belading

Deze optie is praktisch en zuinig als de rekken niet helemaal vol geladen zijn. Hiermee

bespaart u water en energie.

Vergeet niet beide rekken te vullen.

Als u gebruik maakt van deze optie adviseren wij u de wasmiddeldosering, die normaal

gebruikt wordt voor een complete belading, te verminderen.

Deze optie is alleen beschikbaar in combinatie met bepaalde programma's (zie program-

De volgende functies kunnen met behulp van deze toetsen worden geprogrammeerd:

• het instellen van de waterontharder,

• een afwasprogramma of een lopende uitgestelde start annuleren,

• de glansmiddeldosering in- of uitschakelen wanneer deMultitab-functie actief is,

• geluidssignalen inschakelen/uitschakelen.

Het apparaat staat in de instelmodus als de lampjes van de programmakeuzeknoppen

branden en als er 2 horizontale streepjes (- -) zichtbaar zijn op het digitale display.

Vergeet nooit dat bij het uitvoeren van handelingen zoals:

• het instellen van de waterontharder

• het in-/uitschakelen van de glansmiddeldosering

• het in- of uitschakelen van de geluidssignalen

dat het apparaat in de instelmodus MOET staan.

Als de lampjes van de programmakeuzeknoppen branden en de tijdsduur (in minuten) van

een programma wordt aangegeven op het digitale display, dan is het laatst uitgevoerde

programma nog ingesteld.

7Om in dit geval terug te keren naar de instelmodus moet het programma worden gean-

Een ingesteld programma of een lopend programma annuleren : houd tegelijkertijd

de twee RESET-toetsen (B en C) ingedrukt tot er 2 horizontale streepjes op het digitale

display verschijnen. Het programma is geannuleerd en de machine bevindt zich nu in de

De geluidssignalen zijn bedoeld om aan te geven welke handelingen het apparaat aan het

• het instellen van de waterontharder

• einde van het programma

• melden van een alarm als gevolg van een storing.

Fabrieksinstelling: geluidssignalen ingeschakeld.

De geluidssignalen kunnen worden uitgeschakeld, met behulp van de functietoetsen.

Druk op de aan-/uit -toets. Het apparaat moet in instelmodus staan.

Houd tegelijkertijd de functietoetsen B en C ingedrukt, tot het lampje van de functie-

toetsen A , B en C beginnen te knipperen.

Druk op functietoets C , de lampjes van toets A en B gaan uit terwijl het lampje van

functietoets C blijft knipperen. Het display geeft de huidige instelling aan.

= Geluidssignalen uitgeschakeld

= Geluidssignalen ingeschakeld

Om de instelling te wijzigen, nogmaals op functietoets C drukken: het display geeft de

nieuwe instelling aan.

5. Om de handeling in het geheugen op te slaan, de afwasmachine uitschakelen.

Voordat u uw afwasmachine in gebruik neemt:

• Zorg ervoor dat de elektrische aansluiting en de wateraansluiting voldoen aan de in-

stallatie-instructies

• Verwijder alle verpakkingsmaterialen uit de binnenkant van het apparaat

• De waterontharder instellen

• Giet 1 liter water in het zoutreservoir en vul het reservoir vervolgens met regenereerzout

• Vul het glansmiddeldoseerbakje

Als u gebruik wilt maken van gecombineerde afwasmiddelblokjes zoals: "3 in 1", "4 in 1", "5

in 1" enz... dient u deMultitab-functie in te stellen (zie "Multitab-functie").

De waterontharder instellen

De afwasmachine is uitgerust met een waterontharder die is ontworpen om mineralen en

zouten uit het leidingwater te verwijderen die een schadelijk of negatief effect zouden

hebben op de werking van het apparaat.

Het eerste gebruikHoe hoger het gehalte van deze mineralen en zouten is, des te harder is het water. De

hardheid van water wordt gemeten in equivalente eenheden, Duitse hardheid (°dH), Franse

hardheid (°TH) en mmol/l (millimol per liter - internationale eenheid voor de hardheid van

De ontharder moet worden ingesteld in overeenstemming met de hardheid van het water

in uw omgeving. Uw waterleidingbedrijf kan u informeren over de hardheid van het water

De waterontharder moet op beide manieren worden ingesteld: handmatig, met behulp van

de waterhardheidstoets en elektronisch.

Waterhardheid Aanpassen van de waterhard-

De afwasmachine wordt in de fabriek ingesteld op stand 2.

1. Open de deur van de afwasmachine.

2. Neem het onderrek uit de afwasmachine.

3. Zet de waterhardheidstoets in stand 1 of

4. Plaats het onderrek terug.

Elektronisch instellen

De afwasmachine is in de fabriek ingesteld op stand 5.

1. Druk op de Aan-/uit-toets. De afwasmachine moet in de instelmodus staan.

Druk tegelijkertijd op de toetsen B en C en houd deze ingedrukt totdat de lampjes van

De waterontharder instellen

Druk op toets A , de controlelampjes van toets B en C gaan uit terwijl het controlelampje

van toets A blijft knipperen. Op het digitale display verschijnt het huidige niveau en er

klinkt een reeks geluidssignalen.

Om het niveau te wijzigen dient u de toets A in te drukken. Elke keer dat deze toets

wordt ingedrukt, wordt het niveau gewijzigd. (Zie de tabel voor het kiezen van een

Voorbeelden: Als het huidige niveau 5 is, wordt door toets A één keer in te drukken,

niveau 6 geselecteerd. Als het huidige niveau 10 is, wordt door toets A één keer in te

drukken, niveau 1 geselecteerd.

5. Schakel om de bewerking vast te leggen de afwasmachine uit door op de Aan-/uit-

Gebruik van zout voor de vaatwasser

Gebruik alleen zout dat specifiek is bestemd voor gebruik in afwasmachines. Alle andere

soorten zout die niet specifiek zijn ontwikkeld voor gebruik in een afwasmachine, in het

bijzonder tafelzout, zullen schade toebrengen aan de waterontharder. Vul alleen zout bij

vlak voordat u een van de volledige afwasprogramma's gaat starten. Hiermee wordt voor-

komen dat gemorste zoutkorrels of zout water enige tijd op de bodem van de machine

achterblijven, hetgeen corrosie kan veroorzaken.

1. Open de deur, neem het onderrek uit de machine en schroef het deksel van het zout-

reservoir los door het tegen de wijzers van de klok in te draaien.

Giet 1 liter water in het reservoir (dit is alleen nodig als de machine de eerste keer

met zout wordt gevuld) .

3. Giet met behulp van de bijgeleverde

trechter zout in het reservoir totdat het

4. Plaats het deksel terug en zorg er voor dat

er geen zoutresten achterblijven op de

schroefdraad of op de pakking.

5. Draai het deksel goed vast door het met

de klok mee te draaien tot de aanslag (u

Maak u geen zorgen als er bij het vullen met

zout water uit de vulopening stroomt, dit is

Gebruik van zout voor de vaatwasserHet zoutcontrolelampje op het bedieningspaneel kan 2-6 uur blijven branden nadat het

zout is bijgevuld, ervan uitgaande dat de afwasmachine ingeschakeld blijft. Als u gebruik

maakt van zout dat minder snel oplost, kan dit nog langer duren. De werking van de machine

wordt hierdoor niet beïnvloed.

Gebruik van glansspoelmiddel

Gebruik alleen merkglansmiddelen voor afwasmachines.

Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigings-

middel, vloeibaar afwasmiddel). Dit zou het apparaat beschadigen.

Glansmiddel zorgt ervoor dat het serviesgoed grondig wordt gespoeld en vrij van vlekken

en strepen opdroogt.

Glansmiddel wordt tijdens de laatste keer spoelen automatisch gedoseerd.

1. Open het reservoir door op de ontgren-

delknop (A) te drukken.

2. Giet glansmiddel in het reservoir. Het

maximale vulniveau wordt aangegeven

Het doseerbakje bevat ongeveer 110 ml

glansmiddel, voldoende voor tussen de 16

en 40 afwascycli, afhankelijk van de inge-

3. Zorg ervoor dat het deksel na het vullen

goed wordt gesloten.

Neem eventueel bij het vullen gemorst glans-

middel op met een absorberende doek om de

volgende keer als u een programma draait bui-

tensporige schuimvorming te voorkomen.

Gebruik van glansspoelmiddel

11De glansmiddeldosering instellen

Stel de dosering van het glansmiddel in overeenstemming met de bereikte eind- en droog-

resultaten in met behulp van de 6-standenschakelaar (stand 1 = minimumdosering, stand

6 = maximumdosering).

De dosering wordt in de fabriek ingesteld op stand 4.

Verhoog de dosering als er na afloop van het pro-

gramma waterdruppels of kalkvlekken op het ser-

viesgoed achterblijven.

Verlaag de dosering als er kleverige witachtige

strepen op het serviesgoed achterblijven of een

blauwzweem op glaswerk of op de lemmeten van

• Controleer of het nodig is regenereerzout of glansmiddel bij te vullen.

• Plaats bestek en serviesgoed in de afwasmachine.

• Afwasmiddel doseren.

• Selecteer een programma dat geschikt is voor het bestek en het serviesgoed.

• Start het afwasprogramma.

De vaatwasser inruimen

Sponzen, huishoudtextiel en voorwerpen die water kunnen absorberen mogen niet in de

afwasmachine worden gereinigd.

• Voordat u het serviesgoed in de machine plaatst, dient u:

– alle etensresten en vuil te verwijderen.

– Laat aangebakken etensresten in pannen eerst inweken

• Let bij het plaatsen van serviesgoed en bestek op de volgende punten:

– Borden en bestek mogen de draaibeweging van de sproeiarmen niet belemmeren.

– Plaats holle voorwerpen zoals kopjes, glazen, pannen, enz. met de opening naar be-

neden zodat ze niet vol water lopen.

– Borden en bestek mogen niet in elkaar liggen of elkaar bedekken.

– Zorg er ter voorkoming van schade aan glaswerk voor dat glazen elkaar niet raken.

– Leg kleine voorwerpen in de bestekmand.

• Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast

te houden; deze voorwerpen drogen niet zo goed als voorwerpen van porselein en staal.

Dagelijks gebruik• Lichte voorwerpen (kunststofbakjes enz.) moeten in het bovenrek worden geplaatst en

zo worden neergezet dat ze niet kunnen bewegen.

Het volgende serviesgoed en bestek is voor reiniging in de afwasmachine

niet geschikt: in beperkte mate geschikt:

• bestek met houten, hoornen, porseleinen of

parelmoeren handgrepen.

• voorwerpen van kunststof die niet hittebe-

• ouder bestek met gelijmde onderdelen die

niet hittebestendig zijn.

• gelijmd bestek of gelijmde borden.

• tinnen of koperen voorwerpen.

• glaswerk van loodkristal.

• gemakkelijk roestende stalen voorwerpen.

• voorwerpen gemaakt van synthetische vezels.

• Reinig aardewerk alleen in de afwasmachine

als het door de fabrikant specifiek wordt ge-

kenmerkt als afwasmachinebestendig.

• Geglazuurde dessins kunnen vervagen als ze

vaak in de afwasmachine gewassen worden.

• Zilveren en aluminium hebben de neiging om

tijdens het reinigen te verkleuren: etensres-

ten, bijv. eiwit, eidooier en mosterd, veroor-

zaken op zilver vaak verkleuring en vlekken.

Verwijder etensresten dan ook onmiddellijk

van zilver, als dit niet meteen na gebruik

Open de deur en schuif de rekken naar buiten om het serviesgoed te plaatsen.

Plaats groter en sterk vervuild serviesgoed in het

Om het plaatsen van grote borden makkelijker te

maken, kunnen alle achterste bordenrekken in het

onderrek neergeklapt worden.

De vaatwasser inruimen

Scherpe messen en andere voorwerpen met scherpe punten moeten in het bestekrek gelegd

worden of in het bovenrek, vanwege het risico op verwondingen.

Plaats messen, lepeltjes en vorkjes in het bestekrek

in het bovenrek. Plaats vorken en lepels die niet in

het bestekrek passen in de bestekmand.

Opdat alle bestekdelen in de bestekmand door wa-

ter worden omspoeld, moet u:

1. de roosterinzet op de bestekmand plaat-

2. vorken en lepels met de greep naar onder-

en in de bestekmand plaatsen.

Voor groter kookgerei, zoals gardes, een

helft van het bestekrooster weghalen.

De vaatwasser inruimenDe bestekmand kan open gezet worden.

Zorg ervoor dat u beide delen van het handvat

goed vastpakt als u de mand uit de afwasmachine

1. Leg de bestekmand op een tafel of een werk-

2. Doe het tweedelige handvat open.

3. Verwijder het bestek.

Maximaal 4 bierglazen, glazen met voet, enz. kun-

nen in de bierglazenhouder aan de linkerkant in

het onderrek opgehangen worden.

Indien nodig, kunnen de bierglazenhouders wor-

De bierglazenhouders kunnen vervangen worden

door 2 kopjesrekken die als extra accessoire gele-

verd worden en die ook dienen als houders voor

De bevestigingsstangen voor de bierglazenhou-

15Voer deze stappen uit om de bierglazenhouders te

1. Trek de houders naar boven en duw vervolgens

zachtjes van onderaf tegen de haken.

2. Gebruik de haken om de kopjesrekken aan de

horizontale stangen te bevestigen.

Indien nodig, kunt u de ondersteuning die de bier-

glashouders of kopjesrekken op hun plaats houden

1. Gebruik uw duimen om de ondersteuning te-

Belangrijk: Gevaar voor letsel: pak de stangen

niet met uw handen vast; plaats uw hand on-

der de stangen op het onderrek om ze te steu-

De vaatwasser inruimenBovenrek

Plaats klein, teer serviesgoed of lange, puntige be-

stekdelen in het bovenrek.

• Plaats serviesgoed op en onder de neergeklapte

kopjesrekken, zodanig dat ze elkaar niet raken

en het water alle voorwerpen kan bereiken.

• De kopjesrekken kunnen worden opgeklapt

zodat er plaats is voor hoge serviesdelen.

• Leg of hang wijn- en cognacglazen in de

gleuven in de kopjesrekken.

• Voor glazen met een lange voet, kan de gla-

zenhouder naar rechts of links worden ge-

De vaatwasser inruimen

17• De rij pinnen aan de linkerkant van het bo-

venrek bestaat ook uit twee delen en kan

Met de pinnen niet weggeklapt: plaats gla-

zen, mokken enz. in het bovenrek.

Met de pinnen weggeklapt: meer ruimte voor

De hoogte van het bovenrek aanpassen

Maximale hoogte van borden in:

het bovenrek het onderrek

Met bovenrek in hoogste stand 22 cm 30 cm

Met bovenrek in laagste stand 24 cm 29 cm

De hoogte van het bovenrek kan ook versteld worden als het rek gevuld is.

Hoger/lager plaatsen van het bovenrek:

1. Trek het bovenrek helemaal naar buiten.

2. Houd het bovenrek vast bij de handgreep,

trek het zo ver mogelijk naar boven en laat

het dan verticaal naar beneden zakken.

Het bovenrek klikt in de onderste of bo-

venste positie vast.

Sluit na het vullen van de machine altijd de

deur, want een open deur kan gevaarlijk zijn.

Controleer alvorens de deur te sluiten dat de

sproeiarmen vrij kunnen ronddraaien.

Gebruik van vaatwasmiddelen

Gebruik uitsluitend afwasmiddelen die specifiek zijn bedoeld voor gebruik in afwasmachi-

Neem de aanbevelingen van de fabrikant voor dosering en bewaren op de verpakking van

het afwasmiddel in acht.

Het gebruik van niet meer dan de juiste hoeveelheid afwasmiddel draagt bij aan minder

milieuverontreiniging.

Gebruik van vaatwasmiddelenAfwasmiddel doseren

2. Vul het afwasmiddelbakje (1) met afwas-

middel. De markering geeft de doseerni-

20 = ca. 20 g afwasmiddel

30 = ca. 30 g afwasmiddel.

3. Alle programma's met voorwas hebben

een extra dosering afwasmiddel nodig

(5/10 g) dat in het afwasmiddelbakje voor

de voorwas (2) moet worden gedaan.

Deze dosering wordt gebruikt tijdens de

4. Bij gebruik van afwasmiddeltabletten, het

tablet in vakje (1) leggen

5. Sluit het deksel en druk totdat het op zijn

Afwasmiddeltabletten

Afwasmiddeltabletten van verschillende fabri-

kanten lossen niet allemaal even snel op. Daar-

om bereiken bepaalde afwasmiddeltabletten

tijdens korte programma's niet hun volledige

reinigingswerking. Kies daarom bij het gebruik

van afwasmiddeltabletten lange programma's,

om ervoor te zorgen dat tabletresten volledig

Gebruik van vaatwasmiddelen

19De Multitabfunctie

Dit apparaat is uitgerust met de "Multitab-functie", die het gebruik van combitabletten

"Multitab" mogelijk maakt.

Dit zijn producten met een gecombineerde reinigings-, glans- en zoutfunctie. Ook kunnen

zij verschillende andere middelen bevatten afhankelijk van de soort tabletten die u kiest ("3

in 1", "4 in 1", "5 in 1" etc...).

Controleer of deze producten geschikt zijn voor uw waterhardheid. Zie de instructies van

Deze functie kan worden geselecteerd in combinatie met alle programma's. Met de selectie

van deze functie wordt de toevoer van glansmiddel en zout vanuit de desbetreffende re-

servoirs automatisch stopgezet en ook de controlelampjes voor zout en glansmiddel worden

Selecteer de "Multitab-functie" alvorens een afwasprogramma te starten.

Als deze functie is geselecteerd (controlelampje brandt) blijft hij ook actief gedurende de

volgende afwasprogramma's.

Bij gebruik van de "Multitab-functie" kan de duur van de cyclus veranderen. In dat geval

zal de indicatie van de duur van het programma op het display automatisch worden bij-

Als het programma eenmaal draait, kan de "-functie" MultitabNIET meer veranderd worden.

Als u de "Multitab -functie" wilt uitschakelen, moet u eerst het ingestelde programma

annuleren en vervolgens de "Multitab -functie" deactiveren.

In dat geval moet u opnieuw een programma (inclusief gewenste opties) instellen.

In- of uitschakelen van de Multitab-functie

Druk op de Multitabtoets: het bijbehorende controlelampje brandt. Dit betekent dat de

Om de functie uit te schakelen nogmaals de Multitab toets indrukken: het controlelampje

Als u niet tevreden bent over het droogresultaat adviseren wij u:

1. het glansmiddeldoseerbakje te vullen met glansmiddel.

2. de glansmiddeldosering te activeren.

3. de dosering van het glansmiddel in te stellen op stand 2.

• Het glansmiddeldosering kan alleen worden geactiveerd/gedeactiveerd als de "Multitab-

functie" is ingeschakeld.

Activering/deactivering van de glansmiddeldosering

1. Druk op de aan-/uit-toets. De afwasmachine moet in de instelmodus staan.

Druk tegelijkertijd op toetsen B en C , totdat de lampjes van toetsen A , B , en C beginnen

Druk op toets B , de lampjes van toetsen A en C gaan uit terwijl het lampje van toets

B blijft knipperen. Het display geeft de huidige instelling aan:

= Glansmiddeldosering gedeactiveerd.

= Glansmiddeldosering geactiveerd.

Druk nogmaals op toets B om de instelling te wijzigen, het digitale display geeft de

nieuwe instelling aan.

De Multitabfunctie5. Schakel om de bewerking vast te leggen de afwasmachine uit door op de aan-/uit-toets

Als u besluit weer over te gaan op het gebruik van de standaardafwasmiddelen adviseren

1. Deactiveer de Multitab-functie.

2. het zoutreservoir en het glansmiddeldoseerbakje opnieuw te vullen.

3. Stel de waterhardheid in op de hoogste stand en laat 1 normaal afwasprogramma,

zonder serviesgoed, draaien.

4. de waterhardheid in te stellen in overeenstemming met de hardheid van het water in

Beschrijving programma Verbruikswaarden

Tussentijdse spoelgang

Beschrijving programma Verbruikswaarden

Tussentijdse spoelgang

1) De verbruikswaarden zijn bedoeld als richtlijn en zijn afhankelijk van de druk en de temperatuur van het water,

maar ook van de variaties in de netspanning en de hoeveelheid serviesgoed.

2) Tijdens het afwasprogramma "Auto" wordt de hoeveelheid vuil op het serviesgoed bepaald door de troebelheid

van het water. De programmaduur en het water- en energieverbruik kunnen variëren; dit hangt af van het feit

of het apparaat geheel of gedeeltelijk is gevuld en of het servies licht of sterk is vervuild. De temperatuur van

het water wordt automatisch ingesteld tussen 45° C en 70° C.

3) Ideaal voor gebruik bij een gedeeltelijk gevulde afwasmachine. Dit is het perfecte dagelijkse programma, speciaal

bedoeld voor een gezin bestaande uit 4 personen om alleen het serviesgoed van het ontbijt en het avondeten

4) Testprogramma voor testinstanties.

5) Voor dit programma hoeft geen afwasmiddel gebruikt te worden

Optie beschikbaar bij het geselecteerde afwasprogramma

Programma Halve lading

Wasprogramma'sOptie beschikbaar bij het geselecteerde afwasprogramma

Een wasprogramma selecteren en starten

Selecteer het afwasprogramma en de uitgestelde start met de deur enigszins geo-

pend. De start van het programma of het aftellen voor de uitgestelde start begint

pas nadat de deur is gesloten. Tot dat moment kunnen de instellingen nog worden

1. Controleer of de rekken juist zijn geladen en of de sproeiarmen vrij kunnen draaien.

2. Controleer of de waterkraan is geopend.

3. Druk op de Aan-/uittoets. De afwasmachine moet in de instelmodus staan.

4. Druk op een van de programmakeuzetoetsen tot het nummer van het gewenste pro-

gramma op het digitale display verschijnt (zie de tabel "Wasprogramma's")

De lampjes van de programmakeuzetoetsen en het programmanummer gaan knippe-

Als u het programma NIGHT CYCLE in wilt stellen, drukt u op de toets NIGHT CYCLE,

het bijbehorende lampje gaat branden.

5. Als u een extra optie wilt instellen, raadpleeg dan de tabel "Wasprogramma's" om er

zeker van te zijn dat de optie beschikbaar is bij het gekozen programma.

6. Sluit de deur van de afwasmachine, het programma start automatisch.

Het programma instellen en starten met "uitgestelde start"

1. Druk na het kiezen van het programma de toets uitgestelde start in, tot op het display

het gewenste aantal uren voor het startuitstel verschijnt. De start van het gekozen

afwasprogramma kan 1 - 19 uur uitgesteld worden.

2. Sluit de deur van de afwasmachine, het aftellen start automatisch.

3. Het aftellen vindt plaats in stappen van 1 uur.

4. Het openen van de deur onderbreekt het aftelproces. Sluit de deur; het aftellen gaat

verder vanaf het punt waar het werd onderbroken.

5. Als de uitgestelde start is verstreken, start het programma automatisch.

Onderbreek of annuleer een lopend afwasprogramma ALLEEN als het absoluut

noodzakelijk is. Let op! Als de deur wordt geopend kan hete stoom vrijkomen. Open

de deur voorzichtig.

Een uitgestelde start of een lopend programma annuleren

• Houd tegelijkertijd de twee programmatoetsen boven het woord RESET ingedrukt tot er

2 horizontale streepjes op het digitale display verschijnen.

Een wasprogramma selecteren en starten

23• Bij het annuleren van een uitgestelde start wordt ook het ingestelde afwasprogramma

geannuleerd. In dit geval moet u het afwasprogramma opnieuw instellen.

• Als er een nieuw afwasprogramma moet worden gekozen, controleer dan of er afwas-

middel in het doseerbakje zit.

Een lopend afwasprogramma onderbreken

• Open de deur van de afwasmachine; het programma stopt. Sluit de deur; het programma

gaat verder waar het was onderbroken.

Einde van het afwasprogramma

• De afwasmachine stopt automatisch en een geluidssignaal laat u weten dat het pro-

gramma is afgelopen.

1. Open de deur van de afwasmachine.

Op het digitale display is 0 zichtbaar

3. Het lampje 'einde programma' brandt.

4. Schakel de afwasmachine uit door op de aan-/uittoets te drukken.

Het wordt aanbevolen het apparaat uit te schakelen als het wasprogramma is afgelopen.

Als dit niet gebeurt, dan gaan alle controlelampjes automatisch na ongeveer 3 minuten na

het einde van het programma uit. Op het digitale display verschijnt één horizontale streep.

Dit helpt om het energieverbruik te verminderen als het apparaat niet uitgeschakeld wordt

nadat het programma is afgelopen.

Druk op een willekeurige toets (behalve Aan/Uit) en het bedieningspaneel geeft dezelfde

situatie weer (controlelampjes en digitaal display) als toen het programma was afgelopen.

5. Laat de deur van de afwasmachine op een kier staan en wacht een paar minuten voordat

u het serviesgoed uit de machine haalt; dit zal dan al enigszins zijn afgekoeld en ook

beter zijn gedroogd.

De vaatwasser uitruimen

• Hete borden zijn gevoelig voor stoten.

Het is daarom raadzaam het serviesgoed eerst te laten afkoelen alvorens de machine uit

• Ruim eerst het onderrek en dan het bovenrek uit; hiermee voorkomt u dat er water van

het bovenrek op het serviesgoed in het onderrek druppelt.

• Er kan water op de zijkanten en de deur van de afwasmachine ontstaan omdat roestvrij

staal uiteindelijk koeler zal worden dan het serviesgoed.

Als het afwasprogramma is afgelopen is het raadzaam de stekker uit het stopcontact te

trekken en de kraan dicht te draaien.

De vaatwasser uitruimenOnderhoud en reiniging

De filters moeten van tijd tot tijd worden gecontroleerd en gereinigd. Vuile filters beïn-

vloeden het afwasresultaat negatief.

Zorg ervoor dat de machine is uitgeschakeld voordat de filters worden schoongemaakt.

1. Open de deur, neem het onderrek uit de machine.

2. Het filtersysteem van de afwasmachine

omvat een grof filter ( A ), een microfilter

( B ) en een platte filter. Ontgrendel het

filtersysteem met behulp van de hendel op

3. Draai de greep ongeveer een kwartslag

naar links en verwijder het filtersys-

Pak het grof filter ( A ) beet bij de greep

en verwijder het microfilter ( B ).

5. Maak alle filters onder stromend water

6. Verwijder het platte filter uit de bodem

van het afwascompartiment en reinig

het filter grondig aan beide kanten.

7. Plaats het platte filter terug in de bo-

dem van het afwascompartiment en

controleer of het filter goed op zijn

Plaats het grof filter ( A ) in het micro-

filter ( B ) en druk ze tegen elkaar.

9. Breng de filtercombinatie terug op zijn

plaats en vergrendel het geheel door de

hendel tot de aanslag met de wijzers

van de klok mee te draaien. Let er bij deze procedure op dat het platte filter niet boven

de bodem van het afwascompartiment uitsteekt.

Onderhoud en reiniging

Gebruik de afwasmachine NOOIT zonder filters. Een onjuiste terugplaatsing en bevestiging

van de filters heeft slechtere afwasresultaten tot gevolg en kan resulteren in schade aan

De sproeiarmen reinigen

Probeer NOOIT de sproeiarmen te verwijderen.

Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met

een cocktailprikker.

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige

zachte doek. Gebruik - indien nodig - alleen neutrale reinigingsmiddelen. Gebruik nooit

schurende producten, schuursponsjes of oplosmiddelen (aceton, trichloorethyleen, enz.).

De binnenkant van de machine reinigen

Zorg ervoor dat de afdichtingsrubbers rondom de deur en het afwasmiddelbakje en glans-

middeldoseerbakje regelmatig met een vochtige doek worden gereinigd.

Wij adviseren eenmaal per 3 maanden een afwasprogramma voor ernstig vervuild servies-

goed te draaien met afwasmiddel, maar zonder serviesgoed.

Als de afwasmachine langere tijd niet wordt gebruikt

Als u de afwasmachine gedurende langere tijd niet gebruikt, adviseren wij u:

1. de stekker uit het stopcontact te trekken en de kraan dicht te draaien.

2. de deur op een kier te zetten om de vorming van onaangename geurtjes te voorkomen.

3. het inwendige van de machine leeg en schoon te houden.

Voorzorgsmaatregelen bij vorst

Zet de machine niet op een plaats waar de temperatuur lager is dan 0 °C. Als het toch niet

anders kan, maak de machine leeg, sluit de deur, ontkoppel de watertoevoerleiding en laat

De machine verplaatsen

Als u de machine moet verplaatsen (bij verhuizing, enz.):

1. trek de stekker uit het stopcontact.

2. draai de waterkraan dicht.

3. verwijder de watertoevoer- en -afvoerslang.

4. trek de machine samen met de slangen naar voren.

Vermijd kantelen van de machine tijdens het vervoer.

De afwasmachine start niet of stopt als hij bezig is. Bepaalde problemen zijn het gevolg van

een gebrek aan eenvoudig onderhoud of onoplettendheid en kunnen zonder de inschake-

Problemen oplossenling van een monteur worden opgelost met behulp van de in de tabel hieronder beschreven

Zet de afwasmachine uit en voer de volgende voorgestelde corrigerende handelingen uit.

Storingscode en storing Mogelijke oorzaak en oplossing

verschijnt in het display.

• onderbroken geluidssignaal

De afwasmachine wordt niet gevuld met water.

• De waterkraan is verstopt of aangezet met

• Het filter (indien aanwezig) in de schroeffit-

ting van de slang bij de waterinlaatklep is ver-

Reinig het filter in de schroeffitting.

• De watertoevoerslang is niet juist geplaatst of

is gebogen of geknikt.

Controleer de aansluiting van de wateraan-

verschijnt in het display.

• onderbroken geluidssignaal

Het afwaswater wordt niet afgevoerd.

• De gootsteenafvoer is geblokkeerd.

Ontstop de gootsteenafvoer.

• De waterafvoerslang is niet juist geplaatst of

is gebogen of geknikt.

Controleer de aansluiting van de wateraf-

verschijnt in het display.

• onderbroken geluidssignaal

Anti-overstromingsinrichting is geactiveerd.

• Draai de waterkraan dicht en neem contact

op met onze service-afdeling.

Het programma begint niet. • De deur van de afwasmachine is niet goed

gesloten. Sluit de deur.

• De stekker zit niet in het stopcontact. Steek

de stekker in het stopcontact.

• De zekering in de meterkast is doorgebrand.

Vervang de zekering.

• Uitgestelde start is ingesteld.

Annuleer de uitgestelde start als het servies-

goed direct moet worden afgewassen.

Nadat u deze controles hebt uitgevoerd, schakelt u het apparaat in: Het programma gaat

verder op het punt waar het was onderbroken.

Als de storing of storingscode zich opnieuw voordoet, dient u contact op te nemen met

onze service-afdeling.

Voor andere, niet in de bovenstaande tabel beschreven storingscodes dient u ook contact

op te nemen met onze service-afdeling, onder vermelding van het model (Mod.), product-

nummer (PNC) en serienummer (S.N.).

Deze informatie is te vinden op het typeplaatje aan de zijkant van de deur van de afwas-

Wij adviseren u deze nummers hier te noteren zodat u ze altijd bij de hand hebt:

Serienummer : . . . . . . . . . . . . . . . . . . . . . . . .

Het afwasresultaat is niet bevredigend

De borden zijn niet schoon • Het verkeerde afwasprogramma is geselec-

• Het serviesgoed is zo geplaatst dat het water

niet alle delen van het oppervlak kan bereiken.

De rekken moeten niet te vol worden geladen.

• De sproeiarmen kunnen niet vrij draaien als

gevolg van een onjuiste plaatsing van het ser-

• De filters in de bodem van het afwascompar-

timent zijn vuil of onjuist geplaatst.

• Er is te weinig of geen afwasmiddel gebruikt.

• Als er kalkresten op het serviesgoed achter-

blijven; het zoutreservoir is leeg of de water-

ontharder is op het onjuiste niveau ingesteld.

• De afvoerslang is niet correct aangesloten.

• Het deksel van het zoutreservoir is niet goed

Het serviesgoed is nat en dof • Er is geen glansmiddel gebruikt.

• Het glansmiddeldoseerbakje is leeg.

De glazen en borden vertonen strepen, melk-

achtige vlekken of een blauwzweem

• Verlaag de dosering van het glansmiddel.

Opgedroogde waterdruppels op glazen en bor-

• Verhoog de dosering van het glansmiddel.

• Het afwasmiddel kan de oorzaak zijn. Neem

contact op met de consumentenlijn van de

afwasmiddellenfabrikant.

Als het probleem na al deze controles aanhoudt, neem dan contact op met onze service-

Afmetingen Breedte x Hoogte x Diepte (cm) 59,6 x 81,8-89,8 x 55,5

Elektrische aansluiting - Volta-

ge - Totale vermogen - Zeke-

Informatie over de elektrische aansluiting is te vinden op het ty-

peplaatje op de binnenrand van de deur van de afwasmachine

Leidingwaterdruk Minimaal - Maximaal (MPa) 0,05 - 0,8

Capaciteit Couverts 12

Aanwijzingen voor testinstituten

Het testen in overeenstemming met EN 60704 moet uitgevoerd worden met een volledig

geladen apparaat en met gebruik van het testprogramma (zie "Wasprogramma's")

Technische gegevensHet testen in overeenstemming met EN 50242 moet worden uitgevoerd nadat het zout-

reservoir en het glansmiddeldoseerbakje gevuld zijn met respectievelijk zout en glansmiddel

en met gebruik van het testprogramma (zie "Wasprogramma's")

Volledige belading: 12 standaardcouverts

Hoeveelheid benodigd afwasmiddel: 5 g + 25 g(type B)

Instelling glansmiddel: stand 4 (type III)

Voorbeelden voor het inruimen van de afwasmachine:

Onderrek met bestekmand

1) Als er kopjesrekken aan de linkerkant zijn geplaatst of als de bestekmand op zijn plaats zit, verwijder deze dan.

2) Indien nodig, kunt u de kopjesrekken aan de linkerkant en/of de bierglazenhouder verwijderen.

Aanwijzingen voor testinstituten

29Montage-instructies

Alle elektrotechnische en/of loodgieterswerkzaamheden die nodig zijn voor de installatie

van het apparaat dienen te worden uitgevoerd door een erkend installateur.

Verwijder alle verpakkingsmaterialen alvorens de machine te plaatsen.

Plaats de machine indien mogelijk naast een waterkraan en een afvoer.

Deze afwasmachine is ontworpen voor installatie onder een keukenblad of werkoppervlak.

Let op! Volg nauwgezet de instructies op de bijgeleverde mal voor de inbouw van de af-

wasmachine en plaatsing van het meubelpaneel.

Er zijn geen verdere openingen voor de ontluchting van de afwasmachine vereist, maar

alleen om de watertoevoer- en afvoerslang en het aansluitsnoer door te laten.

De afwasmachine is voorzien van stelvoetjes voor het instellen van de hoogte.

Tijdens alle werkzaamheden waarbij interne onderdelen toegankelijk zijn, dient de stekker

uit het stopcontact te worden getrokken.

Zorg er bij het op zijn plaats schuiven van de machine voor dat de watertoevoerslang, de

afvoerslang en het aansluitsnoer niet zijn geknikt of worden platgedrukt.

Bevestigen aan de aangrenzende keukenmeubelen

De afwasmachine moet beveiligd worden tegen kantelen.

Zorg er daarom voor dat het aanrecht waaronder de machine geplaatst wordt, stevig be-

vestigd is aan een vaste structuur (aangrenzende keukenunits, kasten, muur).

Waterpas installatie

Een machine die goed waterpas staat is essentieel voor een goede sluiting en afdichting

van de deur. Als het apparaat goed waterpas staat, raakt de deur aan geen van de kanten

de behuizing. Als de deur niet goed sluit, draai dan de stelvoetjes in of uit totdat de machine

perfect waterpas staat.

Aansluiting aan de waterleiding

Dit apparaat kan worden aangesloten aan een heet (max. 60°) of koud water kraan.

Als de aansluiting is gemaakt op een heetwaterkraan, vermindert het energieverbruik aan-

zienlijk. Dit hangt echter af van hoe het hete water geproduceerd wordt. (We raden alter-

natieve energiebronnen aan die milieuvriendelijker zijn zoals bijv. zonne- en fotovoltaïsche

panelen en eolische panelen).

Voor het tot stand brengen van de aansluiting zelf is de wartelmoer die aan de waterslang

van de machine is bevestigd, geschikt voor montage op een leidinguiteinde van 3/4" gas-

draad of op een speciale kraan met snelkoppeling zoals de Press-block.

MontageDe waterdruk moet zich binnen de grenzen bevinden zoals vermeld in de "Technische spe-

cificaties". Uw waterleidingbedrijf kan u informeren over de gemiddelde leidingwaterdruk

De watertoevoerslang mag tijdens het aansluiten niet zijn geknikt, worden platgedrukt of

De afwasmachine is voorzien van een vul- en afvoerslang die afhankelijk van de installatie

door middel van de sluitmoer naar links of naar rechts kunnen worden gedraaid.

De sluitmoer moet goed worden bevestigd om waterlekkage te voorkomen.

(Let op! NIET alle modellen afwasmachines hebben vul- en afvoerslangen die zijn uitgerust

met een sluitmoer. In dit geval is deze voorziening niet mogelijk). Als de machine wordt

aangesloten op nieuwe leidingen of op leidingen die lang niet zijn gebruikt, dient u het

water enkele minuten te laten doorlopen alvorens de toevoerslang aan te sluiten.

Gebruik GEEN aansluitslangen die eerder voor een oude machine zijn gebruikt.

Dit apparaat is uitgerust met veiligheidsvoorzieningen die voorkomen dat het in de machine

gebruikte water terugkeert in het drinkwatersysteem. Dit apparaat voldoet aan de van

toepassing zijnde regelgeving voor loodgieterswerk.

Watertoevoerslang met veiligheidsklep

Na aansluiting van de dubbelwandige watertoevoerslang bevindt de veiligheidsklep zich bij

de kraan. Daarom bevindt de watertoevoerslang zich alleen onder druk als het water loopt.

Als de watertoevoerslang dan begint te lekken, sluit de veiligheidsklep het stromende water

Pas op als u de watertoevoerslang installeert:

• de elektriciteitskabel voor de veiligheidsklep bevindt zich in de dubbelwandige water-

toevoerslang. Dompel de watertoevoerslang of de veiligheidsklep niet in water.

• Ais de watertoevoerslang of de veiligheidsklep beschadigd raken, trek dan direct de

stekker uit het stopcontact.

• Een watertoevoerslang met veiligheidsklep mag alleen worden vervangen door een spe-

cialist of door ELECTROLUX Service.

Waarschuwing! Gevaarlijke spanning.

Aansluiting waterafvoerslang

Het uiteinde van de afvoerslang kan op de volgende manieren worden aangesloten:

Aansluiting aan de waterleiding

311. Aan de gootsteenafvoer, met bevestiging tegen de onderkant van het werkoppervlak.

Hiermee wordt voorkomen dat gootsteenwater de machine inloopt.

2. Aan een standpijp voorzien van een ventilatieopening, minimale binnendiameter 4 cm.

De afvalwateraansluiting moet zich op een hoogte

bevinden van 60 cm vanaf de bodem van de af-

De afvoerslang kan vanaf de afwasmachine naar

links of naar rechts lopen.

Verzeker u ervan dat de slang niet gebogen is of

platgedrukt wordt, aangezien dit de afvoer van

water kan vertragen of in de weg staan.

De stop mag niet in de afvoer zitten als de machine

water aan het afvoeren is, aangezien het water dan

weer in de machine terug kan lopen.

De totale lengte van de afvoerslang, inclusief een

eventueel verlengstuk, mag niet langer zijn dan 4

meter. De binnendiameter van het verlengstuk

mag niet kleiner zijn dan de diameter van de bij-

Evenmin mag de binnendiameter van de voor de aansluitingen aan de afvoer gebruikte

koppelingen kleiner zijn dan de diameter van de bijgeleverde slang.

Bij het aansluiten van de afvoerslang op een sifon onder de gootsteen moet het gehele

plastic membraan (A) verwijderd worden . Indien niet het gehele membraan wordt ver-

wijderd zullen zich op den duur voedseldeeltjes verzamelen die de afvoerslang van de af-

wasmachine kunnen verstoppen.

Onze apparaten worden geleverd met een veiligheidsvoor-

ziening die ervoor zorgt dat vuil water niet terug kan lopen

in de machine. Als uw gootsteenafvoer is voorzien van een

gentegreerde terugslagklep kan dit een goede waterafvoer

van uw afwasmachine in de weg staan. Wij adviseren u dan

ook de terugslagklep te verwijderen.

Om te voorkomen dat er lekkage optreedt na de installatie,

moet u ervoor zorgen dat de waterkoppelingen stevig vast zitten.

Aansluiting aan de waterleidingAansluiting aan het elektriciteitsnet

Het apparaat moet volgens de veiligheidsvoorschriften worden geaard.

Alvorens het apparaat in gebruik te nemen dient u zich ervan te verzekeren dat de nominale

spanning en het spanningstype op het typeplaatje in overeenstemming zijn met de net-

spanning waarop de machine aangesloten gaat worden.

Ook de waarde van de zekering is te vinden op het typeplaatje.

Steek de stekker altijd in een correct geïnstalleerd schokbestendig stopcontact. Gebruik

geen meervoudige stekkers, verloopstekkers en verlengkabels.

Hierdoor kan brandgevaar door oververhitting ontstaan.

Laat indien nodig de wandcontactdoos van de huisinstallatie verplaatsen. Neem contact

op met onze service-afdeling als het aansluitsnoer moet worden vervangen.

De stekker moet na de installatie van het apparaat toegankelijk zijn.

Trek de stekker nooit aan het snoer uit het stopcontact. Trek altijd aan de stekker zelf.

De fabrikant kan niet aansprakelijk gesteld worden als boven genoemde veiligheidsmaat-

regelen niet in acht worden genomen.

Het symbool op het product of op de verpakking wijst erop dat dit product niet als

huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt

waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit

product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen

voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde

afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt

u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het

product hebt gekocht.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden gerecycled. De kunst-

stofonderdelen zijn gemarkeerd, bijv. >PE<, >PS <, enz. Gooi het verpakkingsmateriaal in

de daarvoor bedoelde container bij uw plaatselijke afvaldienst.

Als u het apparaat afdankt:

• trek de stekker uit het stopcontact.

• snijd het aansluitsnoer met de stekker af en gooi het weg.

• Verwijder het slot van de deur. Zo voorkomt u dat kinderen zichzelf insluiten en hun

leven in gevaar brengen.

Aansluiting aan het elektriciteitsnet

33Thank you for choosing one of our high-quality products.

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via onze webwinkel op: www.aeg-
