Producttype	Inbouw koel-vriescombinatie
Merk	Siemens
Model	KI34VA20FF
Afmetingen (H x B x D)	Ongeveer 177 x 54 x 55 cm
Gewicht	Ongeveer 50 kg
Elektrische voeding	220-240 V, 50 Hz, geaarde stekker, zekering 10-16 A
Koelmiddel	R600a (ontvlambaar, hoeveelheid aangegeven op typeplaatje)
Klimaatklasse	SN, N, ST, T (volgens typeplaatje)
Maximale vriescapaciteit	Aangegeven op typeplaatje (in 24 uur)
Nuttige inhoud	Aangegeven op typeplaatje
Belangrijkste functies	Koeling, vriezen, supervriezen, binnenverlichting, verstelbare legplaten, groentelades, flessenrek
Temperatuurinstelling	Van +2°C tot +8°C voor de koelkast, afhankelijk voor de vriezer
Ontdooien	Automatisch voor de koelkast, handmatig voor de vriezer
Onderhoud en reiniging	Reinigen met lauw water en mild schoonmaakmiddel, geen stoomreiniger gebruiken, regelmatig ontdooien
Veiligheid	Ontvlambaar koelmiddel, geen elektrische apparaten in de koelkast gebruiken, koelkring niet beschadigen
Binnenverlichting	Lamp 220-240 V, fitting E14 (zie vermogen op defecte lamp)
Reserveonderdelen	Lamp, legplaten, lades, deurrubbers, enz. (verkrijgbaar bij klantenservice)
Repareerbaarheid	Reparaties alleen door fabrikant, klantendienst of gekwalificeerd persoon, originele onderdelen gebruiken
Bedrijfsgeluiden	Zoemen (motor), klotsen (koelmiddel), klikken (schakelaars) - normaal
Algemene informatie	Gebruiks- en montagehandleiding meegeleverd, apparaat voldoet aan Europese richtlijnen

Veelgestelde vragen - KI34VA20FF SIEMENS

Hoe stel ik de temperatuur van de koelkast in?

Druk op de temperatuurinsteltoets (Fig. 2/2) tot de gewenste temperatuur (van +2°C tot +8°C) wordt weergegeven. De ingestelde temperatuur wordt automatisch opgeslagen.

Wat te doen als de binnenverlichting niet werkt?

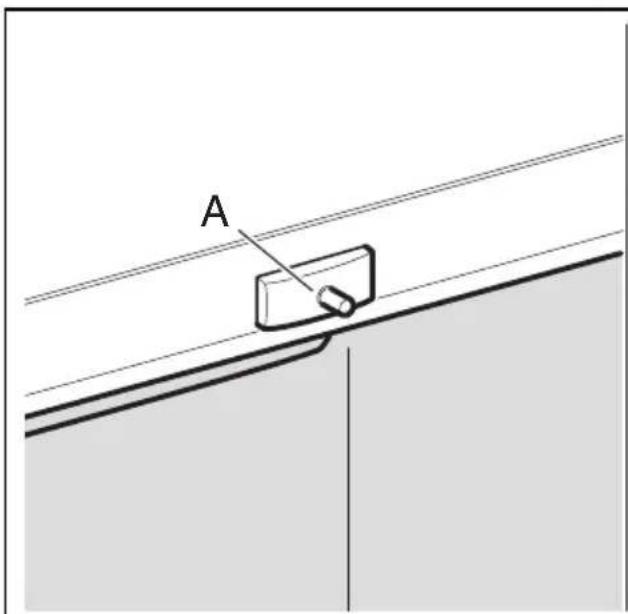

Controleer eerst of de deurschakelaar goed wordt ingedrukt (Fig. 16/A). Als de lamp kapot is, schakel het apparaat uit, trek de stekker uit het stopcontact, verwijder de diffuser en vervang de lamp door een 220-240 V, fitting E14 (zelfde vermogen als de oude).

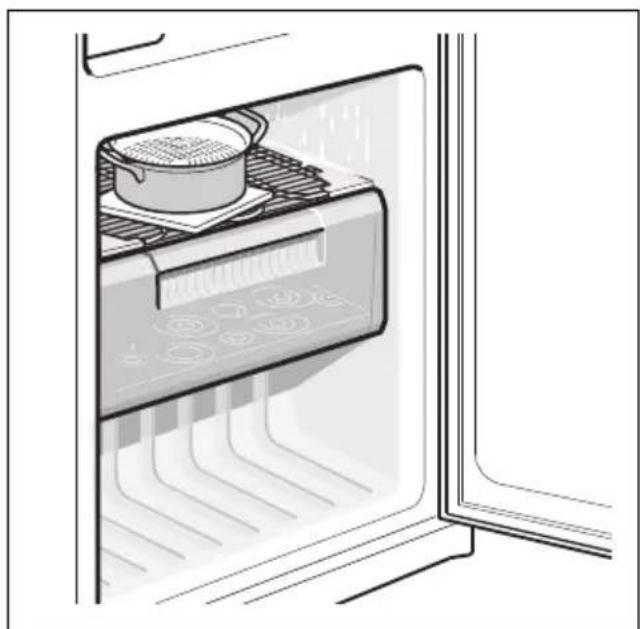

Hoe ontdooi ik het vriesvak?

Activeer de supervriesfunctie 4 uur van tevoren. Verwijder het voedsel en plaats het koel. Schakel het apparaat uit en trek de stekker eruit. Plaats een pan met heet water in de vriezer (Fig. 15). Veeg het dooiwater weg, droog het vak, zet het apparaat weer aan en plaats het voedsel terug.

Welke voedingsmiddelen kunnen niet worden ingevroren?

Niet geschikt om in te vriezen: rauwe groenten (sla, radijs), eieren in de schaal, hele druiven, appels, peren en perziken, hardgekookte eieren, yoghurt, zure melk, zure room en mayonaise.

Hoe reinig ik de binnenkant van de koelkast?

Schakel het apparaat uit en trek de stekker eruit. Gebruik een zachte doek, lauw water en een mild schoonmaakmiddel (neutrale pH). Vermijd zure producten op metalen onderdelen. Desinfecteer met azijnwater of citroensap. Gebruik nooit een stoomreiniger of schurende sponzen.

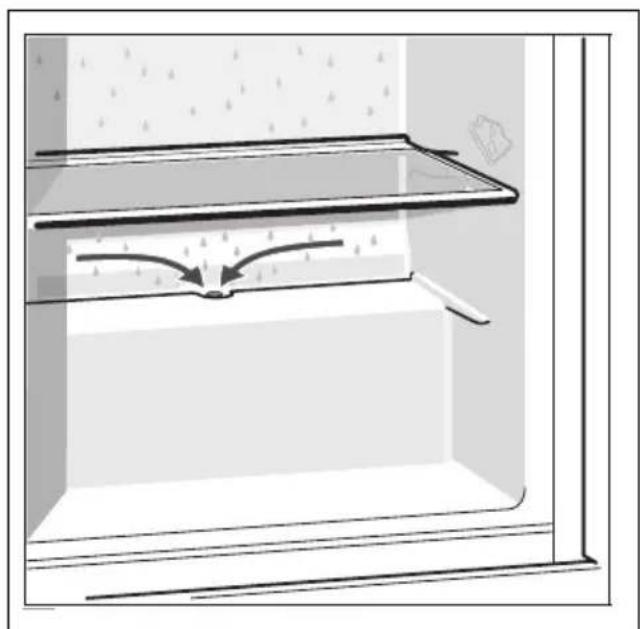

Waarom is de bodem van de koelkast nat?

De afvoergoot van het dooiwater of het afvoergaatje is verstopt. Maak ze regelmatig schoon met een wattenstaafje of een soortgelijk voorwerp (Fig. 14).

Hoe gebruik ik de supervriesfunctie?

Druk op de « super »-toets (Fig. 2/4) enkele uren voordat u verse producten invriest (4 tot 6 uur is meestal voldoende, 24 uur voor maximale capaciteit). Het lampje gaat branden. De supervriesfunctie stopt automatisch na 2,5 dag.

Wat te doen bij stroomuitval?

De koudeaccumulatoren (indien meegeleverd) vertragen het opwarmen. Plaats ze op het voedsel in het hoogste vak. Vermijd het openen van de deur. Het voedsel blijft enkele uren bevroren, afhankelijk van de hoeveelheid.

Hoe kan ik energie besparen?

Plaats het apparaat op een koele, goed geventileerde plaats, uit de buurt van warmtebronnen. Laat de deur niet lang open staan. Ontdooi de vriezer regelmatig. Maak af en toe de achterkant van het apparaat schoon.

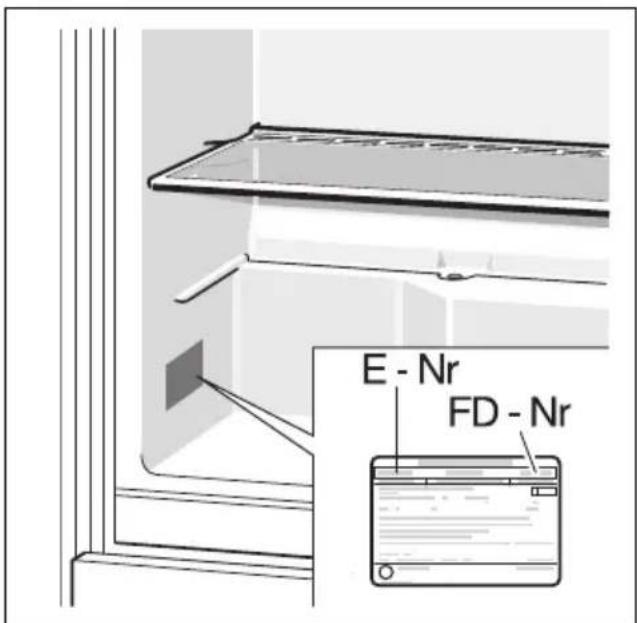

Waar vind ik het serienummer en het fabricagenummer?

Deze staan op het typeplaatje aan de binnenkant van het apparaat (Fig. 17). Noteer deze nummers voordat u de klantendienst belt om onnodige kosten te voorkomen.

GEBRUIKSAANWIJZING KI34VA20FF SIEMENS

Koel-/diepvriescombinatie KI..V..

siemens-home.com/welcome

nl Gebruiksaanwijzing

Veiligheidsbepalingen en waarschuwingen 77
Aanwijzingen over de afvoer 80
Omvang van de levering 81
Dejuisteplaats 81
Omgevingstemperatuur, ventilatie en nisdiepte 81
Apparaat aansluiten 82
Kennismaking met het apparaat .... 83
Inschakelen van het apparatus 83
Instellen van de temperatuur 84
Netto-inhoud 84
De koelruimte 85
De diepvriesruimte 85
Maximaleinvriescapaciteit 85

Invriezen en opslaan 85
Verse levensmiddelen invriezen 86
Supervriezen 87
Ontdooien van diepvrieswaren 88
Uitvoering 88
Sticker "OK" 89
Apparaat uitschakelen en buiten werkig stellen 89
Ontdooien 90
Schoonmaken van het apparatusat .... 91
Energie bespare 92
Bedrijfsgeluiden 92
Kleine storingen zelf verhelen 93
Servicedienst 94

Veiligheidsbepalingen en waarschuwingen

Voordatu het apparaat in gebruik neemt

Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindt waarin belangrijke informatatie overplaatsing, gebruik en onderhoud van het apparaat.

De fabrikant aanvaardt geen aansprakelijkheid als de aanwijzingen en waarschuwingen in de gebruiksaanwijzing nicht in acht worden genomen. Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuele latere bezitter.

Het apparaat bevat een geringe hoeveelheid van het milieuvriendelijk maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installmentiet beschadigd worden. Koelmiddel dat maar buiten spuit kan vlam vatten of zich ontsteken.

Bij beschadiging

• Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden;
  Ruimte gedurende een paar minuten goed luchten;
  Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
• Contact opnemen met de Servicedienst.

Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte+zijn waarin het apparaat wordt opgesteld. In een tekleine ruimte kan bij eenlek een ontvlambaarmengsel van gas en lucht ontstaan.

Per 8 g koelmiddel moet het vertrek minstens 1m^3 groot়n. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de klantenservice of een andere gekwalificierde persoon. Onvakkundige installment en reparations hunn groot gevaar opleveren voor de bezitter.

nl

Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificeerde persoon.

Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan deveiligheidseisen voldoen.

Een verlengsnoer voor de aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.

Bij het gebruik

• Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Explosiegevaar!
  Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen verechtkomen en kortsluiting veroorzaken. Gevaar van elektrische schok!

• Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelleidingen beschadigen. Koelmiddel dat maar buitens spuit kan vlam vatten oftot oogletsel leiden.

• Geen producten met brandbare vrijfussen (bijv. spuitbussen) en geen explosieve stoffen in het apparatus opslaan. Explosiegevaar!

• Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om opte leunen.
• Om te ontdooien of schoonte make: stekker uithet stopcontact trekken resp.de zekering uitschakelen oflosdraaien. Altijd aan de stekker trekken, nooit aan de aansluitkabel.
• Dranken met een hoog alcoholpercentage alsijd goed afgesloten en staand bewaren.
• Geen olie of vet gebruiken op kunststof onderdelen endeurdichtingen. Ze können poreus worden.
  De be- en ontluchtingsopeningen van het apparaat nooit afdekken.

Vermijden van risico's voor kinderen en kwetsbare personen:

Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijkde of zintuigelijk beperkingen, evenals personen die onvoldoende kennis hebben over de veilige bediening van het apparaat. Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gezaren worden.

Een voor de veriligheid verantwoordelijkste persoon要去 zicht houden op kinderen en kwetsbare personen bij het apparaat of hen instruieren.

Alleen kinderen vanaf 8aar het apparaat lately gebruiken. Bij reiniging en onderhoud toezicht houden op kinderen. Laat kinderen nooit met het apparaat spelen.

Flessen en blinkjes met vloeistoffen - vooral koolzuurhoudende dranken - Niet in de diepvriesruimte opslaan. Flessen en potten küssen barsten!
Diepvrieswaren nadat u ze uit de diepvriesruimte hebt gehaald, nooit onmiddelijk in de mond nemen. Kans op vrieswonden!
Vermijd langdurig contact van uw handen met die depvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden!

Kinderen in het huishouden

• Verpakkingsmaterial en onderdelen ervan zich geen spelelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
  Het apparaat is geen spelgoed voor kinderen!
  Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

nl

Algemene bepalingen

Het apparaat is geschikt voor het koelen en invriezen van levensmiddelen.

Dit apparaat is bestemd voor privilegegebruik in het huishouden en de huiselijke omgeving.

Het apparaat is ontstoord volgens EU richtlijn 2004/108/EC.

Het koelcircuit is op dichtheid gecontroleerd.

Dit apparatus voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24).

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau.

Aanwijzingen over de afvoer

Afvoeren van de verpakkingn uw nieuwe apparaat

De verpakking beschermt uw apparaat gegen transportschade. De gebruiktematerialen zijn onschadelijk voor het milieu en konnen opnieuw worden gebruikt. Helpaarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.

U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterialiaal van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijkke verwerking.

Afvoeren van uw oude paraat

Oude apparaten zijn geen waardeeloos afval! Door een milieuvriendelijkke afvoer können waardevolle grondstoffen worden teruggewonnen.

Dit apparatus is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatus (waste electrical and electronic equipment - WEEE).

De zichtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Waarschuwing

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen met de stekker verwijderen.
3. Legplateaus en voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
4. Laat kinderen nicht met het afgedankte apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddel en in de isolatie gas. Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijk fevoer mooten de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.

Omvang van de levering

Controleer na het uitpakken alle onderdelen op eventuele transportschade.

Voor klachten=kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.

De levering bestaat uit de volgende onderdelen:

Inbouwapparaat
Uitrusting (modelafhankelijk)
Zakje met montagematerialiaal
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebjlage
Informatie over energieverbruik en geluiden

De juiste plaats

Geschikt voor het opstellenলen zijn droge, ventilierbare vertrekken. Het apparaat liefst Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmtebronplaatsen. Is plaatsing naast een warmtebron Niet te vermijden, maak dan gebruik van een isolerende plank of neem de volgende minimumafstanden in acht:

• Naast elektrische of gasfornuizen 3 cm.
  Naast een CV-installatie 30~cm

Omgevingstemperatuur,ventilatie en nisdiepte

Omgevingstemperatuur

Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

De klimaatklasse staat op het typeplaatje, afb. 17.

Klimaatklasse	Toelaatbare omgevingstemperatuur
SN +10 °C tot 32 °C
N +16 °C tot 32 °C
ST +16 °C tot 38 °C
T +16 °C tot 43 °C

Aanwijzing

Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gezruikt bij een lagere binnentemperatuur, hunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5^

nl

Beluchting

De lucht aan de achechterzijde van het apparaat worden warm. De verwarmde lucht要去 ongehinderd afgevoerd hunnen worden. Anders要去 de koelmachine meer presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen moot dan ook nooit worden afgedekt!

Nisdiepte

Voor het apparaat wordt een nisdiepte van 560 mm aanbevolen. Bij een Kleinere nisdiepte - minstens 550~mm - wordt het energieverbruik ie ts hoger.

Apparaat aansluiten

Na hetplaatsen van het apparaat要去 u minimaal 1aar wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsystem terecht komt.

Vóor het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").

Elektrische aansluiting

Het stopcontact moet zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar�.

Het apparaat voldoet aan beschemklasse I. Het apparaat aansluiten op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact要去 zijn beveiligd met een zekering van 10 A tot 16 A.

Bij apparaten die in nicht Europese landen
worden gezebruikt op het typeplaatje
controleren of de aansluitspanning
en de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
U vindt deze gegevens
op het typeplaatje. Afb. 17

! Waarschuwing

Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.

Voor onsze apparaten kuren netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben, moeteen sinusinverter worden gezruikt.

Kennismaking met het apparaat

De)[-]tstbe bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is opeer dan een type van toepassing.

De uitrusting van de modellen kan variieren.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

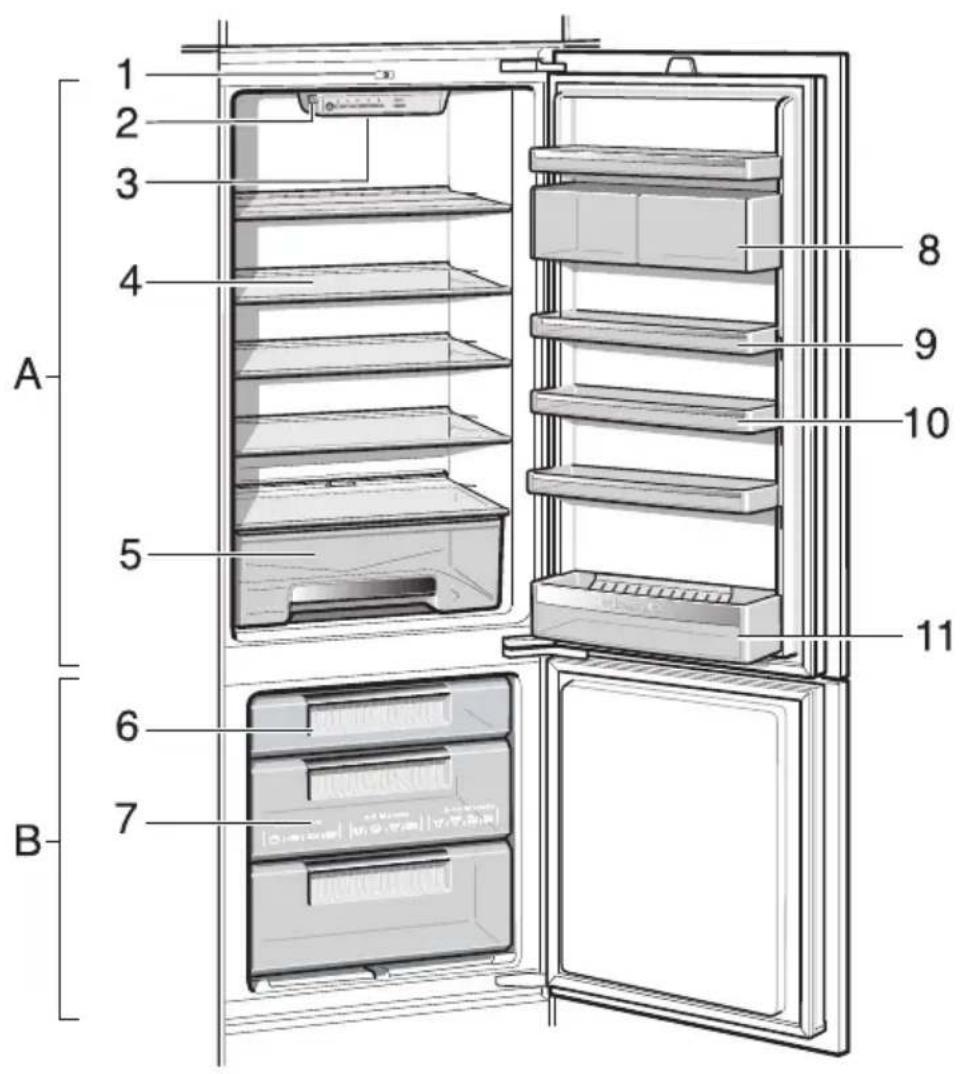

Afb. 1

*Niet bij alle modellen.

1 Lichtschakelaar
2 Hoofdschakelaar Aan/Uit
3 Bedieningselementen/Verlichting
4 Glasplaat
5 Groentelade
6 Diepvrieslade
7 Diepvrieskalender*
8 Boter en kaasvak *
9 Voorraadvak voor tubes en blikjes
10 Eierrekje
11 Vak voor große flessen

A Koelruimte
B Diepvriesruimte

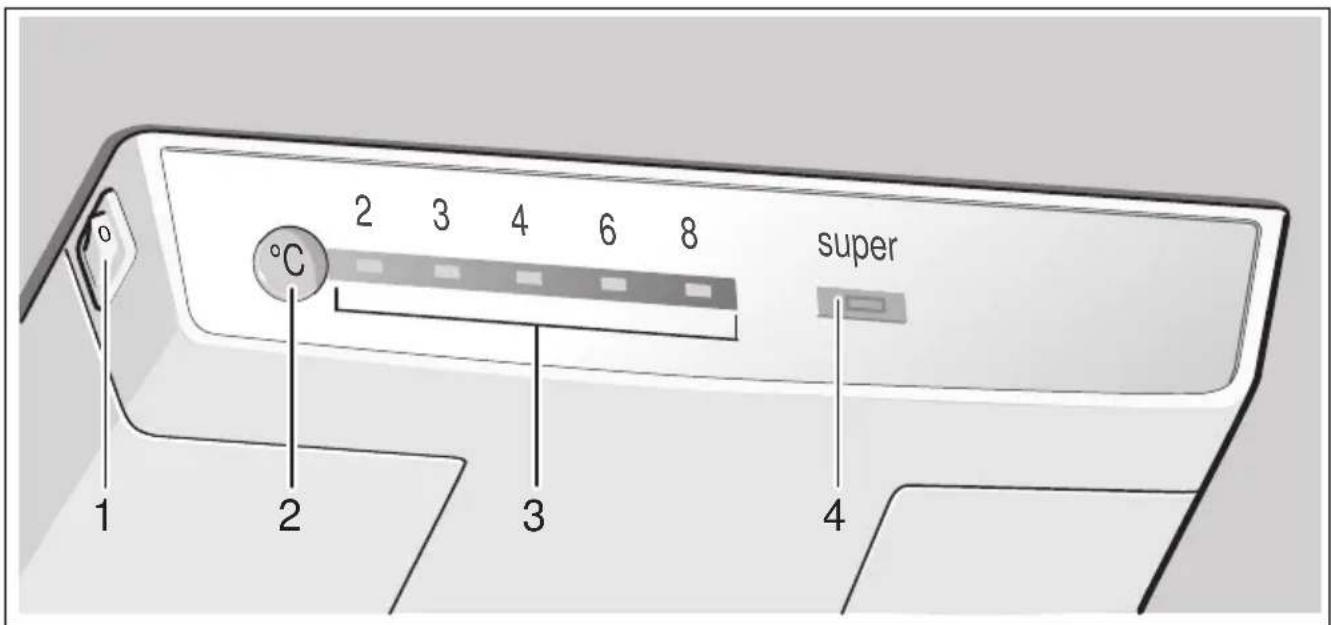

Bedieningselementen

Afb. 2

1 Hoofdschakelaar Aan/Uit

Om het hele apparaat in en uit te schakelen.

2 Temperatuurinsteltoets

Met deze toets worden de temperatuur ingesteld.

3 Temperatuurindicatie koelruimte

De cijfers bij de temperatuurindicatielampjes komen overeen met de temperaturen in ^ C in de koelruimte.

Het brandende lampje geeft de ingestelde temperatuur aan.

4 „super“ Toets

Omde functies superkoelen (koelruimte) of supervriezen (diepvriesruimte) in te schakelen.

Zie hoofdstuk „Superkoelen" of „Supervriezen".

Inschakelen van het apparaat

Het apparaat inschakelen met de hoofdschakelaar Aan/Uit, afb 2/1.

De temperatuurindicatie knippert, afb. 2/3, tot in het apparaat de ingestelde temperatuur is bereikt.

Het apparaat begint te koelen, de verlichting is ingeschakeld wanner de deur open is.

Wij adviseren een temperatuurinstelling van +4^ voor de koelruimte.

Bewaar gevoelige levensmiddelen nicht warmer dan +4^

nl

Aanwijzingen bij het gebruik

De temperatuur in de koelruimte worden warmer:

als de deur van het apparaat te vaak geopend werk,
door het inladen van grothehoeveelheden levensmiddelen,
door een hoge omgevingstemperatuur.

Instellen van de temperatuur

Afb. 2

Koelruimte

De temperatuur is instelbaar van +2^ tot +8^ .

Temperatuur-insteltoets 2 net zo vaak indrukken tot de gewenste temperatuur in de koelruimte is ingesteld.

DeIRST ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie 3.

Diepvriesruimte

De temperatuur in de diepvriesruimte is afhankelijk van de koelruimtetemperatuur.

Lagere koelruimteteperaturen
veroorzaken ook lagere
vriesruimteteperaturen.

Netto-inhoud

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat.

Afb. 17

Vriesvermogen volledig benutten

Om de maximale hoeveelheid diepvrieswaren in te ruimen, können alle uitrustingsonderdelen worden verwijderd. De levensmiddelen können danrechtstreeks op de legplateaus en op de bodem van de vriesruimte worden gestapeld.

Onderdelen eruit halen

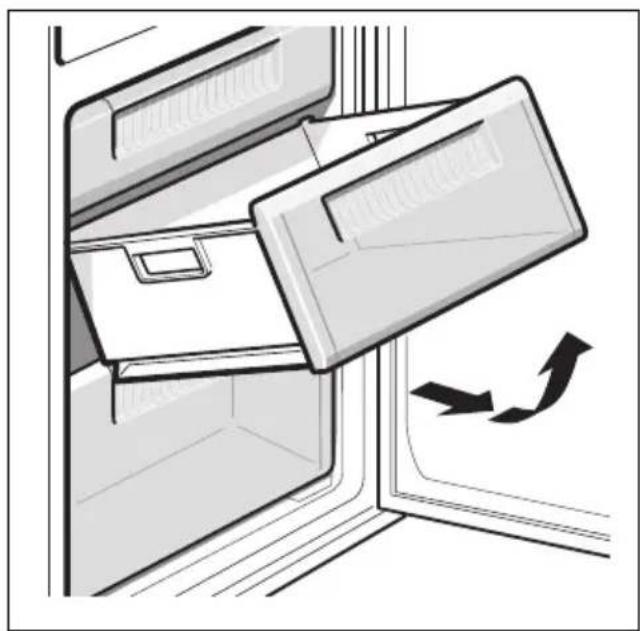

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 3

De koelruimte

De koelruimte is de ideale bewaarplaats voor bereide gerechten, bakproducten, conserven, gecondenseerde melk en harde kaas.

Attentie bij het inruimen

De levensmiddlesen goed verpakt of afgedekt inruimen. Hierdoor blijven geur, kleur en versheid behouden. Bovendien wordt voorkomen dat de levensmiddlesen maar elkaar gaan smaken en de kunststof onderdelen verkleuren.

Aanwijzing

Voorkom dat de levensmiddelende hinterwand raken. Anders worden de luchtcirculatie verminderd.

Levensmiddelen of verpakkingen können aan de hinterwand vastvriezen.

Let op de koudezones in de koelruimte

Door de luchtcirculation in de koelruimte verschillen de koudezones:

De koelste zone bevindt zich tussen de aan de zijkant afgebeelde pijl en de glasplaat eronder. Afb. 4

Aanwijzing

Bewaar in de koudste zone gevoelige levensmiddelen (bijv. vis, worst, vlees).

De warmste zone bevindt zich helemaal bovenaan in de deur.

Aanwijzing

Bewaar in de warmste zone bijv.
harde kaas en boter. Kaas kan zo+zijn aroma verder ontwikkelen en de boter blijft goed smeerbaar.

De diepvriesruimte

De diepvriesruimte gebruiken

■ voor het opslaan van diepvriesproducten,
om ijsblokjes te make,
om levensmiddelen in te vriezen.

Aanwijzing

Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vomt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Maximale invriescapaciteit

Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op het typeplaatje. Afb. 17

Invriezen en opslaan

Inkopen van diepvriesproducten

• De verpakking mag nicht beschadigd zich.
  Neem de houdbaarheidsdatum inRCT.
  De temperatuur in de verkoop-koelkist moet -18 ^ C of kouder zich.
• De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

nl

Attentie bij het inruimen

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenstevak. Daar worden ze heel snel en daardoor voorzichtig ingevroren.
De levensmiddelen naast elkaar in de vakken resp, diepvriesladen leggen.

Aanwijzing

De vers in te vriezen levensmiddelen
mogen nicht met de al ingevroren
levensmiddelen in aanrakingkommen.
Tot in de Kern bevroren
levensmiddelen eventueel in een
andere diepvrieslade leggen.

Diepvrieswaren opslaan

De diepvrieslade tot aan de aanslag inschuiven om een goede luchtcirculatie te waarborgen.

Verse levensmiddelen invriezen

Gebruik uitsluitend verse levensmiddelen.

Om de voedingswaarde, het aroma en de kleur zo goed möglich te behouden, dient groente geblancheerd te worden voordat het worden ingevroren. Bij aubergines, paprika's, courgettes en asperges is blancheren nichtoodzakelijk.

Literatuur over invriezen en blancheren vindt u in de boekhandel.

Aanwijzing

Al ingevroren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanraking komen.

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gevogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, poter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten, gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.
Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekookee eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonnaise.

Diepvrieswaren verpakken

De levensmiddelen luchtdicht verpakken zodate ze Niet uitdrogen of hun smoak verliezen.

1. Levensmiddleslen in de verpakking leggen.
2. Lucht eruit drukken.
3. Het geheel van een goede sluiting voorzien.
4. Vermeld op de pakjes inhoud en invriesdatum.

Voor verpakking geschikt:

Kunststof-, polyethene en aluminiumfolie, diepvriesdozen. Deze producten zijn in de handel verkrijgbaar.

Niet geschikt voor verpakking:

pakpapier, vetvrij papier, cellofaan, vuilniszakken en gebruike boodschappentasjes.

Als sluiting geschikt:

elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d.

Zakjes en folie van polyetheen+kunnen met een folielasapparaat worden dichtgelast.

Houdbaarheid van de diepvrieswaren

De houdbaarheid is afhankelijk van het soort levensmiddelen.

Op een temperatuur van -18 °C:

Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden.
Kaas, gevogelte, vlees: tot 8 maanden.
Groente, fruit: tot 12 maanden.

Supervriezen

De levensmidelen zo snel möglichk dooren door invriezen zodate vitamine,voedingswaarden, uiterlijk en smaakbehouden blijven.

Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ongewenste temperatuurstijging te voorkomen.

Doorgaans is 4-6 eer van tevoren voldoende.

Na het inschakelen werkht het apparaat permanent, in de diepvriesruimte worden een zeer lage temperatuur bereikt.

Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur voor het inladen van de verse waar het supervriezen in te schakelen.

Kleinere hoeveelheden levensmiddelen (max. 2 kg) können zonder gebruik van het supervriessystem worden ingevroren.

Aanwijzing

Als het supervriessystem is ingeschakeld,kunnen de bedrijfsgeluiden toenemen.

In- en uitschakelen

Afb. 2

Toets "super" 4 indrukken.

Is super vriezen ingeschakeld, danlicht de toets op.

Het supervriessystem wordt na 21 / 2 ragen automatischuitgeschakeld.

Ontdooien van diepvrieswaren

Afhankelijk van soort en bereidingswijze van de levensmiddelen(Int)kunt u kiezen uit de volgende möglichkheden:

■ bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder heteluchtventilator
in de magnetron

Attentie

Half of geheel ontdooide diepvrieswaren nicht opniew invriezen. Pas na het koken of braden tot een Kant-en-klaargerecht konnen ze opniew worden ingevroren.

De maximale bewaartijd worden hierdoor bekort.

Uitvoering

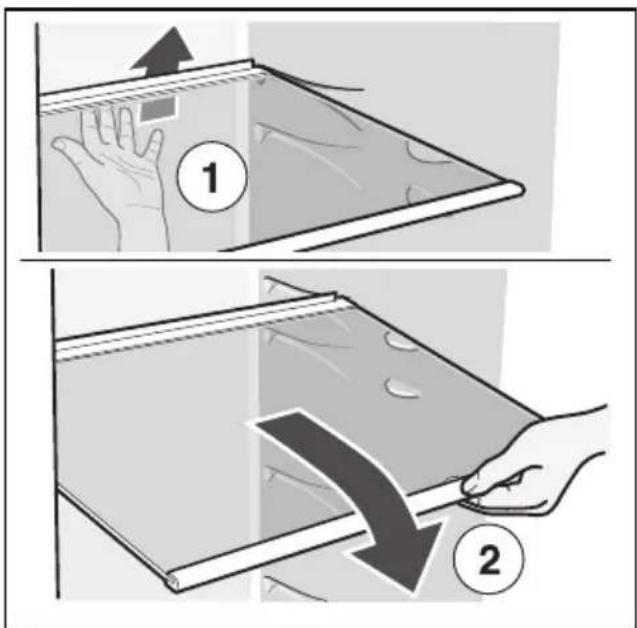

U kunt de legplateaus en de deurvakken\ aar wens verplaatsen:

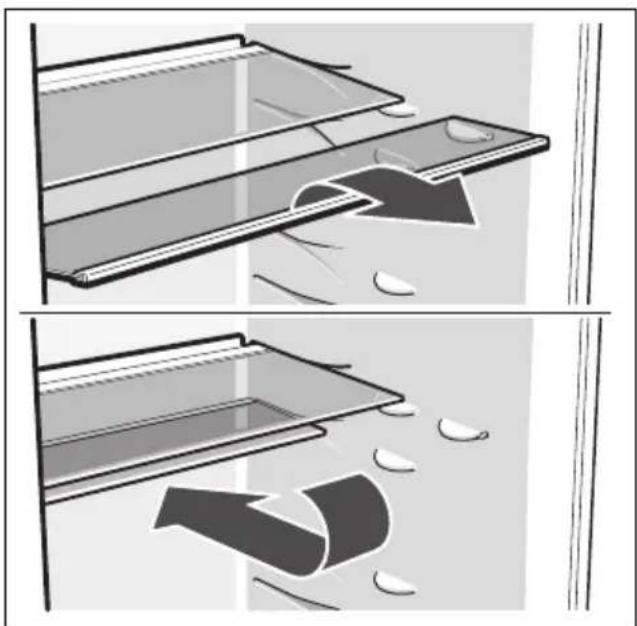

Legplateauaarvorentrekken,ietslaten zakken en aan de zijkantuitzwenken.Afb.5

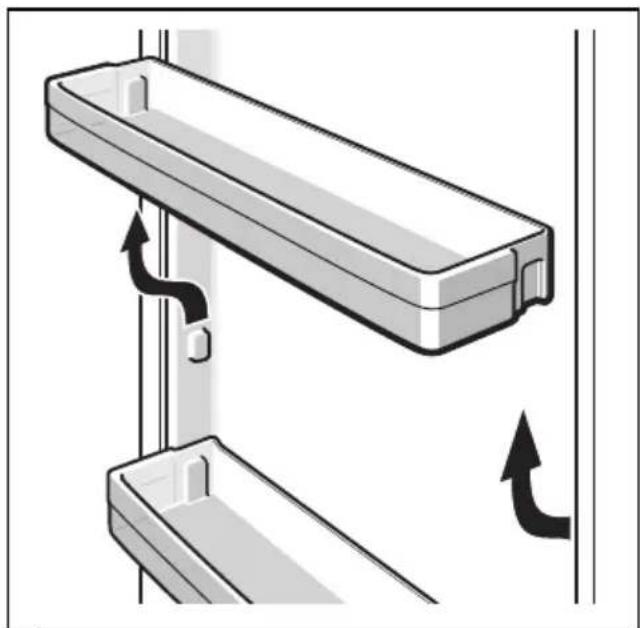

Vakken in de deur iets optillen en eruit halen. Afb. 6

Specialeuitvoering

(niet bij alle modellen)

Varioplateau

Afb. 7

Om hoge voorwerpen te koelen (bijv. kannen of flessen), kan het voorste deel van het varioplateau worden verwijderd en onder hetijkenste deel worden geschoven.

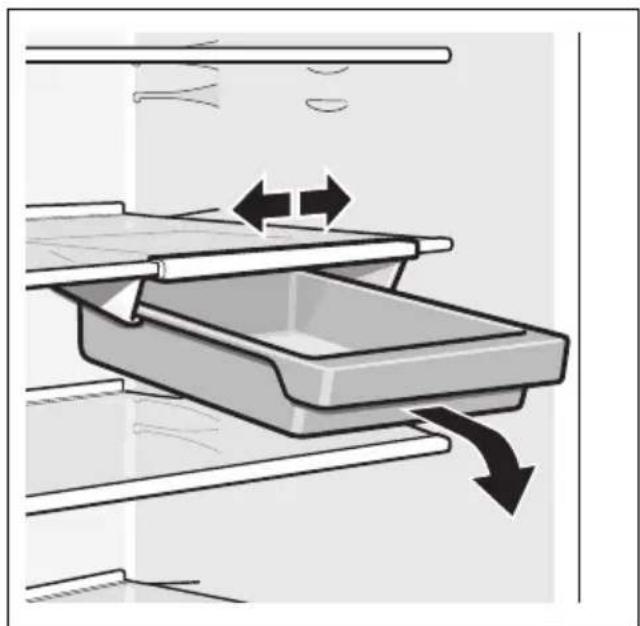

Lade voor worst en kaas

Afb. 8

Om de lade te vullen of leeg te makek cunt u hem verwijderen. Daartoe tilt u de lade op. De houder van de lade is variabel.

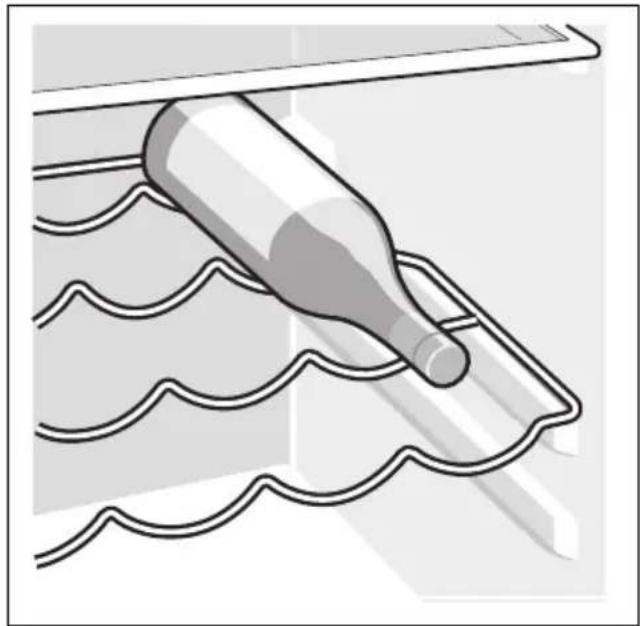

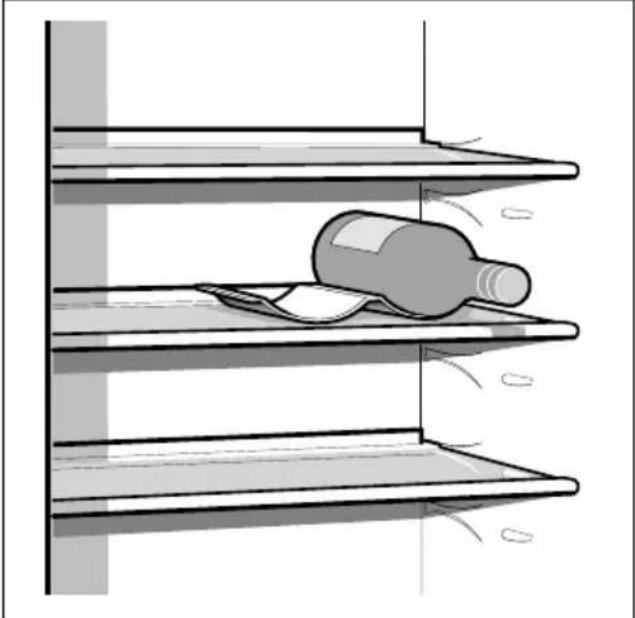

Flessenrek

Afb. 9 A/B

In de flessenrek{kunnen flessen veilig
worden bewaard. De houder is variabel.

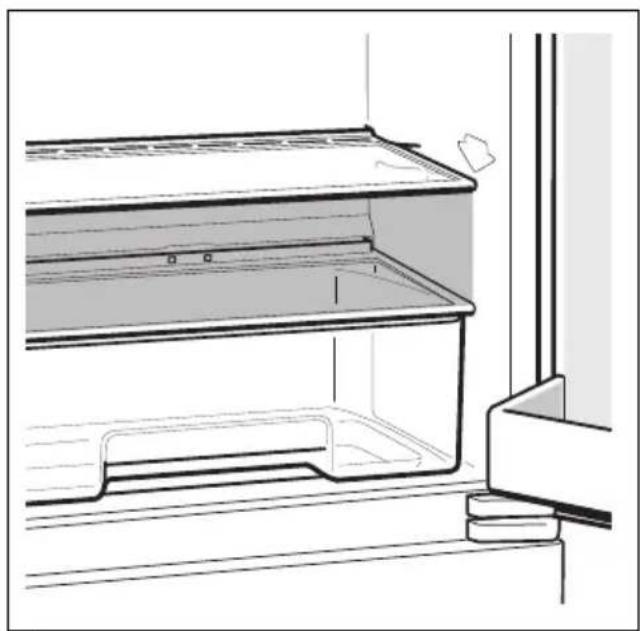

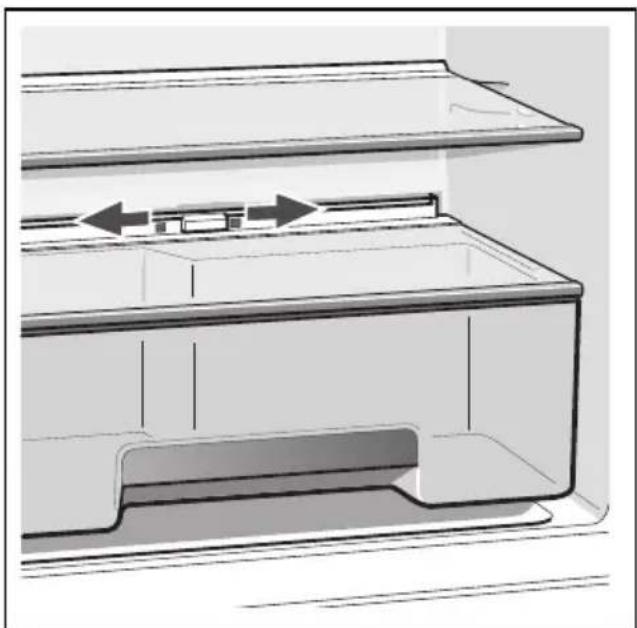

Temperatuur- en vochtigheidsregelaar voor groentelade

Afb. 10

Wanneer u groente, sla en fruit langdurig wilt bewaren, schuift u de regelaar geheel maar rechts - de ventilatieopening is open - de temperatuur worden lager.

Bij kortstondig opslaan de regelaar maar links schuiven. De ventilatieopening is gesloten - hoge luchtvochtigheid - de temperatuur worden hoger.

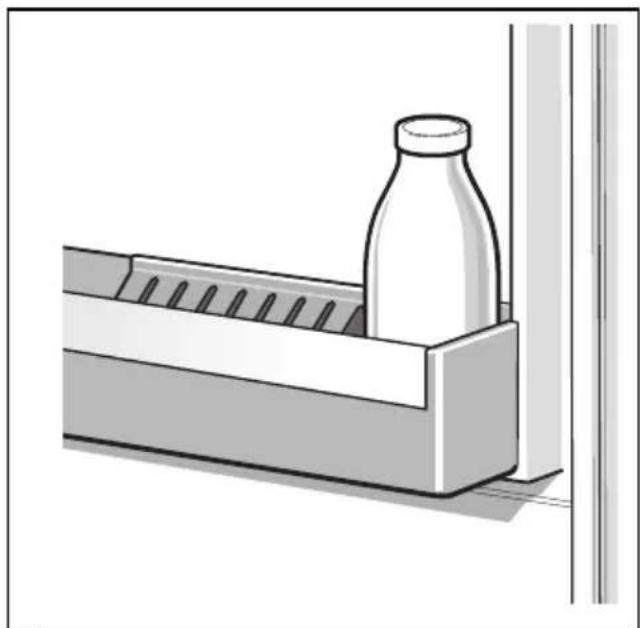

Flessenhouser

Afb. 11

De flessenhouder voorkomt dat de flessen kantelen bij het openen en sluiten van de deur.

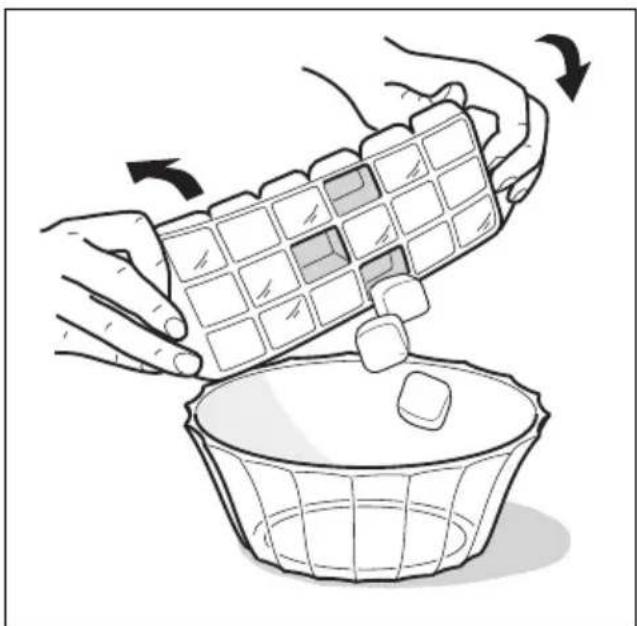

IJsbakje Afb. 12

1. IJsbakje voor 3/4 met drinkwater vullen en in de diepvriesruimte zetten.
2. Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel).
3. Om de ijsblokjes los te make: het ijsbakje iets verbuigen of kort onder stromend water houden.

Diepvrieskalender Afb. 13

Om kwaliteitverminderung van de diepvriesproducten te voorkomen, dient u de opslagduur Niet te overschrijden. De cijfers bij de symbolen gehen in maanden de toelaatbare bewaartijd voor de diepvrieswaren aan. Neem bij gewone diepvriesproducten de productie- of houdbaarheidsdatum in acht.

Koude-accu

(indien meegeleverd, aantal stuks verschillend)

De koude-accu vertraagt bij het uittvallen van de stroom of bij een storing het verwarmen van de opgeslagendiepvrieswaren. De langste opslagtijd wordt bereikt wanner u het koeelement in het bovenstevak op de levensmiddelen lept.

De koude-accu kan ook voor het tijdelijk koelhouden van levensmiddelen (bijv. in een koeltas) eruit genommen worden.

Sticker „OK”

(niet bij alle modellen)

Met de „OK“-temperatuurcontrole
kunnen temperaturen onder +4^ worden geregisteerd. Stel
de temperatuur trapsgewijs kouder in als
de sticker nicht „OK“ aangeeft.

Aanwijzing

Bij ingebruikneming van het apparaat kan het tot 12 uur duren voor de temperatuur is bereikt.

Correcte instelling

Apparaat uitschakelen en buiten werkinq stellen

Uitschakelen van het apparatus

Afb. 2

Hoofdschakelaar Aan/Uit 1 indrukken (rode cirkel worden zichtaar).

De temperatuurindicatie gaat uit. Koeling en verlichting zich uitgeschakeld.

Buiten werking stellen van het apparatus

Als u het apparaat langerearend Niet gebruikt:

1. Uitschakelen van het apparatus.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
3. Schoonmaken van het apparatusat.
4. Deur van het apparat open lately.

Ontdooien

De koelruimte worden volautomatisch ontdooid

Als de koelmachine loopt, vormen zich dooiwaterruppels of een laagje rijp op dechterwand van de koelruimte. Dit is normal. U hoeft de waterdruppels Niet af te wissen of de rijp af te schrapen. De hinterwand wordt automatisch ontdooid. Het dooiwater loopt via het dooiwatergootje, afb. 14. Het dooiwater loopt van het dooiwatergootje waar de koelmachine waar het verdampt.

Aanwijzing

Dooiwatergootje en afvoergaatje regelmatig schoonmaken, zodat het dooiwater kan weglopen.

Ontdooien van de diepvriesruimte

De diepvriesruimte worden nicht automatisch ontdooid odomat de diepvrieswaren Niet mogen ontdooien. Een laagje rijp in de diepvriesruimte vermindert de koudeafgifte aan de diepvrieswaren waardoor het stroomverbruik worden verhoogd. Verwijder regelmatig de laag rijp of ijs.

Attentie

Een laag rijp of ijs Niet met een mes of een scherp voorwerp afterschrapen. U kunth hierdoor de koelleidingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.

U gaat als volgt te werk:

Aanwijzing

Ca. 4 eer voor het ontdooien het supervriessystem inschakelen, zodat de levensmiddelen een zeer Lage temperatuur bereiken en hierdoor langer bij binnentemperatuur bewaard konnen worden.

1. Diepvrieswaren eruit halen en op een koele plek bewaren.
2. Apparaat uitschakelen.
3. Stekker uit het stopcontact trekken resp. de zekering uitschakelen of losdraaien.
4. Om het ontdooiprocesse te versnellen een pan met heet water op een onderzetter in de diepvriesruimte zetten.Afb. 15
5. Dooiwater met een spons of doeke afwissen.
6. De diepvriesruimte droogwrijven.
7. Apparaat weeinschakelen.
8. Diepvrieswaren wee in het apparaat leggen.

Schoonmaken van het apparaat

Attentie

• Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
• Geen schurende of krassende sponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan.
• De legplateaus en voorraadvakken mogen Niet in de afwasautomaat gereinigd worden. Ze können verrormen!

U gaat als volgt te werk:

1. Vóor het schoonmaken het apparaat uitschakelen.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp.uitschakelen!
3. Levensmiddleslen verwijderen en op een koeleplaats bewaren. De koudeaccu (indien aanwezig) op de levensmiddleslen leggen.
4. Wachten tot de rijplaag is ontdooid.
5. Het apparaat schoonmaken met een zachte doek en lauw water met een scheutje pH neutraal schoonmaakmiddel. Het afwaswater mag Niet in de verlichting of via het afvoergat in het verdampingsgedeelteteerechtkomen.
6. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.
7. Na het schoonmaken apparaat waar aansluiten en inschakelen.
8. Levensmiddelen weeer aanbrengen.

Uitvoering

Voor het reinigen+kunnen alle variabele onderdelen van het apparaat worden verwijderd.

Glasplateaus eruit halen

Afb. 5

De glasplateaus optillen, maar voren trekken, lately zakken en zichdelings eruit zwenken.

Reservoir verwijderen

Afb. 3

Reservoir tot aan de aanslag uittrekken, vooraan optillen en verwijderen.

Dooiwatergoot

Afb. 14

De dooiwatergoot en het afvoergat regelmatig reinigen met wattenstaafjes o.i.d., zodate het dooiwater goed kan weglopen.

Legplateausuit de deur nemen

Afb. 6

Legplateaus optillen en verwijderen.

Energie bespare

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.

Gebruik eventueel een isolatieplaat.

Een nisdiepte van 560 mm aanhouden.

Een Kleinere nisdiepte leidt tot een hoger energieverbruik.

• Warme gerechten en dranken eerst laden afkoelen, daarna in het apparaatplaatsen.
  Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
• Deuren van het apparaat zo kort可想而知 openen.
  Een laag rijp of ijs in de diepvriesruimte regelmatig lately ontdooien.

Een laag rijp of ijs vermindert de afgithe van koude aan de diepvrieswaren en verhoogt het energieverbruik.

Let erop dat de deur van het diepvriesruimte goed gesloten is.
- Om een verhoogd stroomverbruik te vermijden,要去 de onderkant van het apparatusaat af en toe worden gereinigd.
De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparatus.

Bedrijfsgeluiden

Heel normale geluiden

Brommen

De motoren lopen (bijv. koelaggregaten, ventilator).

Borrelen, zoemen of gorgelen

Koelmiddel stroomt door de buizen.

Klikgeluiden

Motor, schakelaar of magneetventielen schakelen in/uit.

Voorkomen van geluiden

Het apparaat staat nicht waterpas

Het apparaat met behulp van een waterpas stellen. Leg er zo nodig iets onder.

Reservoirs of draagplateaus wiebelen of klemmen

Controleer de delen die eruit gehaald...,
kunnen worden en zet ze eventueel opnieuw in het apparaat.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van elkaar zetten.

Voordatu de hulp van de Servicedienst inroept:

Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen.

Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geben om de storing te verhelppen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!

Storing Eventuele oorzaak Oplossing
De temperatuur wijkt erg af van de instelling.		In sommige gevalen is het voldoende om het apparaat gedurende 5 minuten uit te schaken. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.
De verlichting functioneert Niet.	Het lampje is kapot. Lampje verrangen. Afb. 16/B
		1. Apparaat uitschaken. 2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschaken. 3. Lampafdekking van achefteren eraf halen. 4. Lampje verrangen. (Reservlamp: 220-240 V wisselstroom, fitting E14, voor wattage zich het kapotte lampje.)

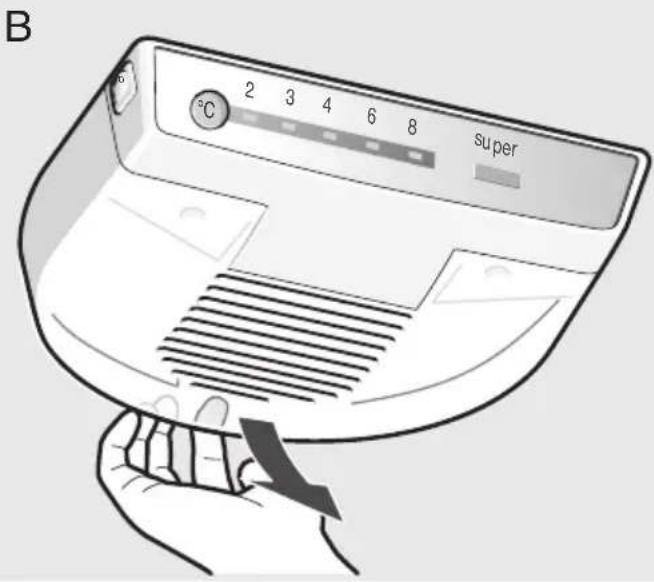

	De lichtschakelaar klemt. Controller of er beweging in zit. Afb. 16/A
De bodem van de koelruimte is nat.	De dooiwatergoten of het afvoergatশn verstopt.	De dooiwatergoten en het afvoergaatje schoonmaken (zie „Schoonmaken van het apparaat"). Afb. 14
De koelmachine worden steeds vaker en langer ingeschakeld.	De deur van het apparaat werk te vaak geopend.	Deur van het apparaat nicht onnodig openen.
	De be en ontluchtingsopeningen+zijn afgedekt.	Afdekkingen verwijderen.
	Invriezen van grotere hoeveelheden verse levensmiddelen.	Max. invriescapacitet Niet overschrijden.

Storing Eventuele oorzaak Oplossing

Het apparaat koelt nicht.

Het apparaat isuitgeschakeld.
Stroomuitval.
Dezekering isuitgeschakeld.
De stekker zit nicht goed in het stopcontact.

Hoofdschakelaar aan/uit drukken. Afb. 2/1 Controlleren of er stroom is. Zekering controlleren.

Servicedienst

Adres en telefoonnummer van de Servicedienst in uw omgeving kut u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef a.u.b. aan de Servicedienst het E-nummer (E-Nr.) en het FD-nummer (FD) van het apparatus op.

U vindt deze gegevens op het typeplaatje. Afb. 17

Door vermelding van het fabrikaat- en productnummer kurz u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbonden meer Kosten.

Verzoek om reparatie en advies bij storingen

De contactgeveens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

NL0884244020

B070222142

1
2

3

4

5

6

7

8

9/A 9/B

10

11

12

13

14

15

B

16
17

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 Munchen,GERMANY

siemens-home.com

Gefabricceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
