GEBRUIKSAANWIJZING LU17152 SIEMENS

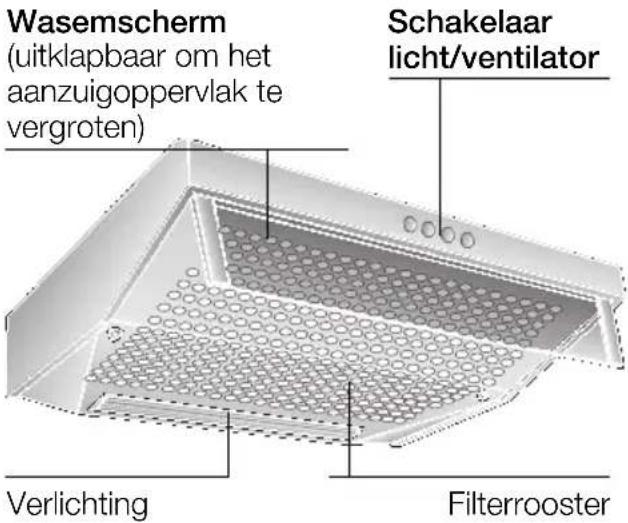

Beschrijving van het apparatus

Gebruiksmogelijkheden

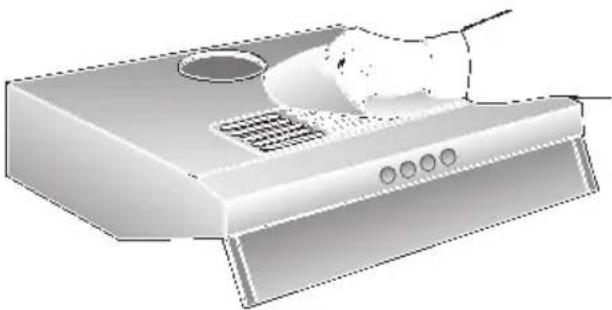

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
Dekeukenblijft ingrotematevrijvanvet en reuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijkke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Dit kan men bereiken wanneer er door Niet-afsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Gebruiksmogelijkheden

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling moet algijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).
Het koolstofffilter is als special toebehoren verkrijigbaar BIJ DE VAKHANDEL.
De desbeteffende toebehorennummers vindt u achefterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstofffilter binds de reukstoffen.
Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.
Als de wasemafzuiigkap worden omgezet van gebruik met afvoerlucht aan gebruik met circulatielucht要去 de luchtafvoeropening worden afgesloten omGeVaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing).

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreiben die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke bevaren voor de gebruiker ontstaan.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman, om gevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.

Lees de gebruiksaanwijzing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.

Onder de afzuigkap nicht flamberen.
! Brandgevaar bij het vetfilter door opstijgende vlammen.
De kookzones要去en alsijd zijn bedekt met pannen.
Boven een formuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuiigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasformuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedienen van de wasemafzuigkap

Dekeukenwasemwordtopde doeltreffendste manier verwijderd door:

□ Inschakelen van de wasemafzuigkap bij het begin van het koken.
Uitschakelen van de wasemafzuigkap pas enkele minutes na het einde van het koken.

Verlichting		Ventilatorstanden
uit	0	1	zacht
aan	| 2	0 |	uit
		hard

Verlichting Ventilatorstanden

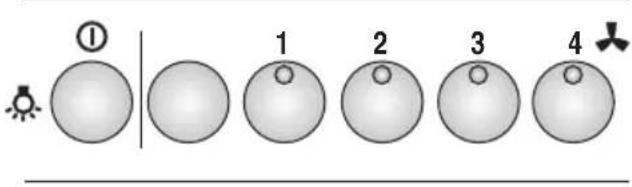

Verlichting Ventilatorstanden aan /uit Intensieve stand

Filter en onderhoud

Voor het opnemen van de vettige bestanddelen van de keukendamp konnen verschillende vetfilters worden gezruikt.

Vlies-vetfilter:

De filtermat bestaat UIT moeilijk ontvlambaar materiaal.

Attentie:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werkung van de wasemaafzuiigkap nadelig worden beinvloed.

Belangrijk:

Door het opijd verrangen van het vies-vetfilter worden brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

Bij normalaal gebruik (dagelijks 1 à 2uur)要去 het vlies-vetfilter na 8 tot 10 weken worden verrangen.

Vlies-vetfilters met opdruk uiterlijk verrangen wanner de kleuren van de opdruk verragen.

Gebruik uitsluitend originele filters. Hierdoor worden de veiligheidsvoorschriften nageleefd en bent u verzekerd van een optimale werking.

Afvoer van oude vlies-vetfilters:

Vlies-vetfilters bevatten geen schadelijke stoffen. Ze können tot compost worden verwerkt en met het GFT-afval worden meegegeven.

Filter en onderhoud

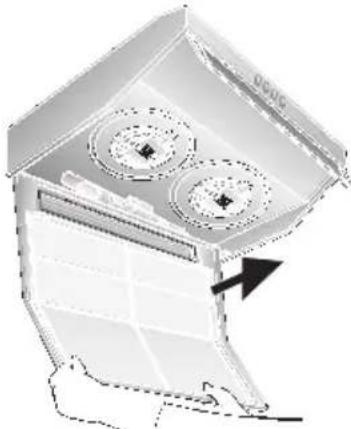

Verwijdersen en aanbrengen van het vlies-vetfilter:

1. De vergrendeling links en rechts op het filterrooster indrukken.

1. Verwijder het filterrooster.

1. Verwijder het draadrooster en de verzadigde filtermat.

1. Reinig het filterrooster en breng de neue filtermat aan.
2. Klem de filtermat vast met het draadrooster.
3. Breng het filterrooster weeer aan.

De vergrendeling moet links en rechts vastklikken.

Metalen vetfilter:

De filtermatten bestaan uit onbrandbaar materiaal.

Attentie:

Bij toenemende verzadiging met vethoudende resten worden de ontvlambaarheid groter en kan de werkung van de wasema-fzuigkap nadelig worden beinvloed.

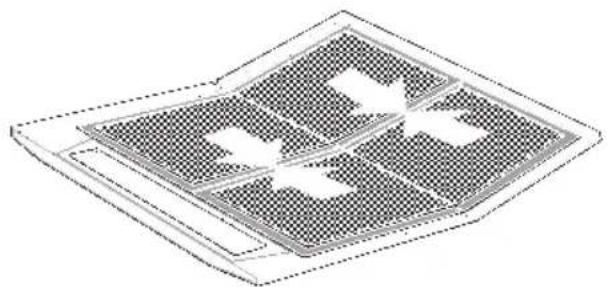

Belangrijk:

Door het op tijd reinigen van de metalen vetfilters worden brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Reinigen van de metalen vetfilters:

Bij normala gebruik (dagelijks 1 à 2uur)要去en de metalen vetfilters na 8 tot 10 weken worden gereinigd.
De metalen vetfilters kuren in de vaatwasmachine worden gereinigd. Hierbij kan een lichte verkleuring optreden.

Belangrijk:

Sterk verzadigde metalen vetfilters nicht samen met vaatwerk reinigen.

Als u ze met de hand reinigt,That u de vetfilters inweken in heet afwassop. Daarna afborstelen, goed uitspoelen en latent afdruipen.
Gebruikuitsluitendoriginele filters.

Hierdoor bent u verzekerd van een optimale werking.

Verwijdersen en aanbrengen van de metalen vetfilters (Zie demontage en montage van het vlies-vetfilter):

1. Reinig het filterrooster en de filtermatten.
2. Breng de gereinigde filtermatten wee
   aan en klem ze vast met het draadrooster.
   Zorg ervoor dat er in het midden geen
   luchtopening ontstaat.

Koolstoffilter:

Voor het binden van reukstoffen bij gebruik met circulatielucht.

(Zie demontage en montage van het vlies-vetfilter)

1. Steek de schroeven door de vleugelmoeren en de hulzen en draai de schroeven links en rechts in het tussenschot (dit is alleen nodig bij de eerste montage).

2. Schroeven, vleugelmoeren en hulzen worden meegeleverd bij het koolstofffilter -.

3. Druk de twee lippen op de behuizing\ aar binnen met behulp van een\ schroevendraaier o.i.d. (dit is alleen\ nodig bij de eerste montage).

1. Plaats het koolstofffilter gegen de achterkant, klap het omhoog en vergrendel het met de vleugelmoeren links en rechts.

De lippen links en rechts op het koolstofffilter zichin ingeklapt voor de 50 cm brede wasemafzuiqkap.

De lippen要去en omhoog worden geklapt bij de wasemafzugkappen van 60 cm en 90 cm.

Vervangen van het koolstofffilter:

Bij normalaal gebruik (dagelijks 1 à 2aar) moet het koolstoffiler ca. 1 x per框架协议 worden verrangen.
Koolstoffilters zijn verkrijgbaar bij de VAKHANDEL. (Zie Speciaal toebehoren).
Gebruik uitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking.

Afvoer van oude koolstofffilters:

Koolstoffilters bevatten geen schadelijke stoffen. Ze können met het gewone huisvuil worden meegegeven.

Reiniging en onderhoud

Wasemafzugkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

□ Als de vetfilters worden gereinigd,要去 vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werkinq in stand.
Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doek.
- Geen schurende middelen of krassende sponsjes gebruiken.
Let op: alcohol (spiritus) nicht gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig:keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doeK.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schuren edelstaalreiniger.
Reinig alleen in de slijprichting.

Edelstalen oppervlakken nicht met krassende sponsjes en nicht met zand-, soda-, zuur- of chloridehoudende poetsmiddlesen reinigen.

Aluminiumgelikte en kunststof oppervlakken:

Gebruik een zachte, Niet-pluizende Zoem of microvezeldoek.
Geendrogedoeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zour- of looghoudende reinigingsmiddelen.
Gebruik geen schurende middelen.

Lampen verrangen

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filter en onderhoud).
3. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Breng de vetfilters wee aan.
2. Schakel de stroom wee in door de stekker in het stopcontact te steken of de zekering in te schakelen.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr.

FD

Vul de nummers in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de wasemafzuigkap nadat u de vetfilters hebt verwijderd

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gelebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordenijdens het vervoer beschermd door de verpakking. Alle gelebruekte materialen zijn milieuvriendelijk en+kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeenteaar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijke nationalevoorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht wordengenomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zich de van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50~mm
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag Niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties+zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Dit kan men bereiken wonneer er door Niet-aftsluitbare openingsen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet algijde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateu en gasfornuis, worden deze regel nichttoegepast.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Bij gebruik met luchtafvoer要去en terugslagklep worden ingebouwd, indien deze Niet in de luchtafvoerpijp of muurkast aanwezig is. Wanner bij het apparaat geen terugslagklep is gevoed, kan deze worden verkreten in de vakhandel.

Het binnenste deel van het aansluitstuk voor de luchtafvoer Niet wegsnijden.

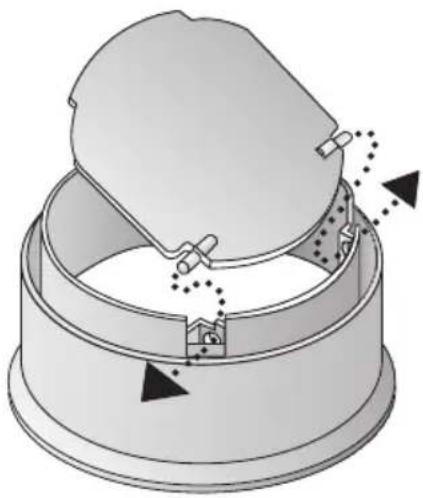

Monteren van de terugslagklep:

De twee stoppen van de terugslagklep in de gaten van het aansluitstuk voor de luchtafvoer steken.

Als de afvoerlucht door de muur worden geleid, dient er een telescoopmuurkast te worden gebruikt.

Optimale werking van de afzuigkap:

Korte en gladde luchtafvoerbuis.
Zo weinig möglich bochten in de buis.
Zo groot möglichke buisdiameter (optimaal is 120~mm ) en große buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden

Ronde buizen:

korte afzuigbuis:

binnendiameter min. 100mm langere afzuigbuis:

binnendiameter min. 120~mm

Platte luchtafvoerkanalen要去en een binnendoorsnede hebben die gelijkwaardig is aan die van Ronde buizen met een binnendoorsnede van 100/120 mm. Ze dienen geen scherpe bochten te hebben.

100 mm ca. 78 cm²
125 mm ca. 113 cm²

Bij afwijkende buisdiameters:

afdichtstrips aanbrengen.

Bij gebruik met afvoerlucht zorgen

vooreenvoldoende luchtaanvoer.

Luchtafvoer maar boven:

Buisdiameter: 100 of 120 mm

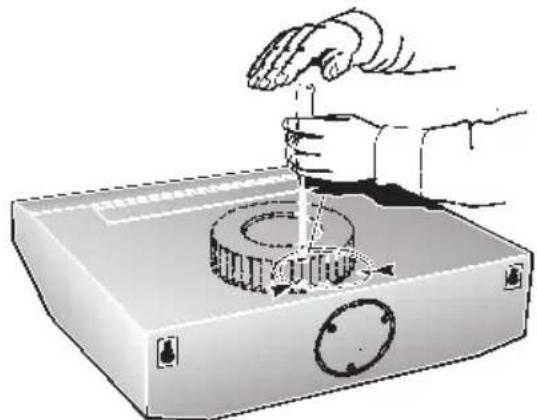

Het deksel op de bovenkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

Het gereedschap loodrecht honden om beschadiging van de ventilator te voorkomen.
Het weggeb broken gedeelte verwijderen (dit zou geluiden en storingen kannenveroorzaken).
Bij een buisdiameter van 120 mm het binnenste deel van het aansluitstuk voor de luchtafvoer afsnijden.

Het aansluitstuk voor de luchtafvoer aanbrengen en tot aan de aanslag draaien.

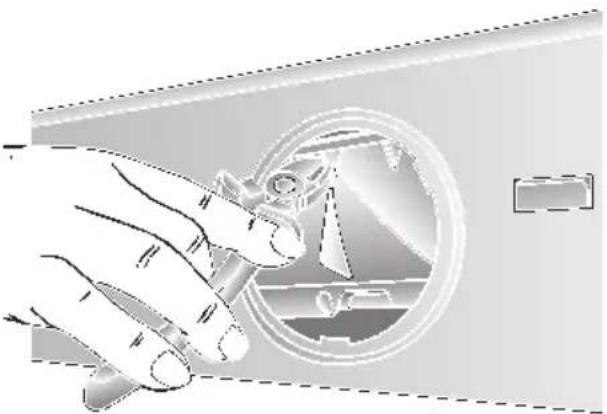

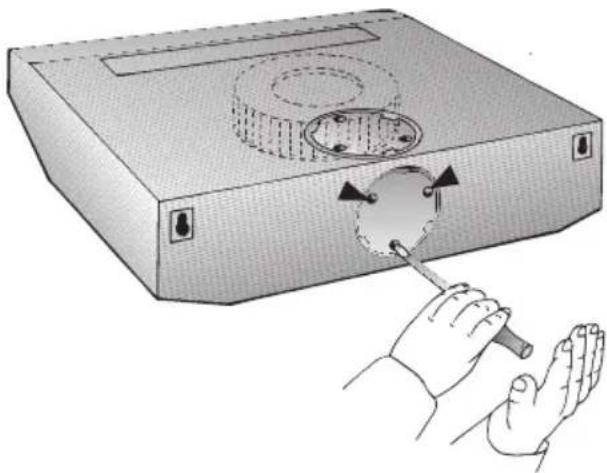

Luchtafvoer maarachten:

Buisdiameter: 100mm

Het deksel op de achechterkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

Het gereedschap loodrecht honden om beschadiging van de ventilator te voorkomen.

Het weggeb broken gedeelte verwijdersen (dit zou geluiden en storingen kannenveroorzaken).

Bij een afzuigkap met 2 motoren moet een opening maar achefteren worden gemaakt in het kunststof gedeelte. Hiertoe de 3 ribben doorsnijden en het losgesneden gedeelte verwijderen.

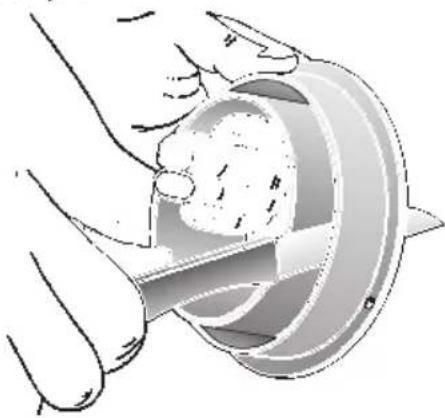

Het buitenste gedeelte van het aansluitstuk voor de luchtafvoer afsnijden.

Het binnenste gedeelte aanbrengen en tot de aanslag draaien.

Gebruik met circulatielucht

Met een koolstofffilter, indien gebruik met afvoerlucht nicht möglichk is.
De door een extra koolstofffilter gereinigde lucht worden terug in de keuken geleid.
Raadpleeg de gebruiksaanwijzing voor het aanbrengen van het koolstofffilter.
Als de wasemafzuiigkap worden omgezet van gebruik met afvoerlucht aan gebruik met circulatielucht, moet de luchtafvoeropening worden afgesloten om gevaaren te voorkomen (zie Speciaal toeboho- ren in de gebruiksaanwijzing).

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geaard stopcontact. Het geaarde stopcontact要去 goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouser te verwijderen.

Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

Lenght van de aansluitkabel: 1,30 m.

Bijoodzakelijkvasteansluiting:

De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installmenteworkzaamheden worden aangesloten.

In de installmentie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen.

Deze wasemafzugkap voldoet aan de EGradio-ontstoringsvoorschriften

Bevestiging

Bevestiging op de muur

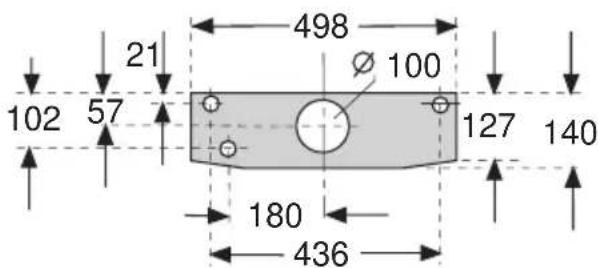

50 cm brede wasemafzuigkap: met 3 schroeven.

Bevestiging

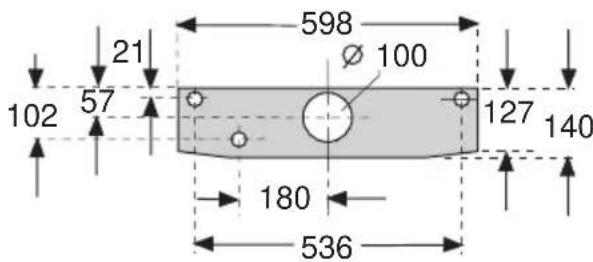

60 cm brede wasemafzugkap: met 3 schroven.

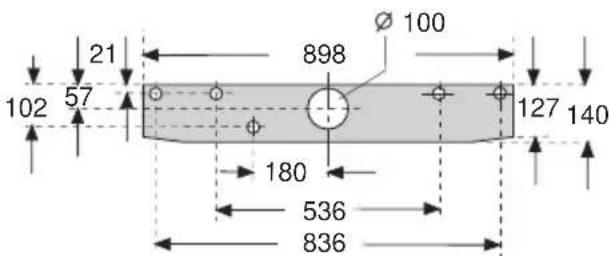

90 cm brede wasemafzugkap: met 6 schroven.

1. Boorgaten voor de bevestiging markeren. De afmetingen vindt u in afb. U kunt ook een sjabloon gebruiken.
2. Gaten van 8 mm boren en de pluggen volledig in de muur drukken.

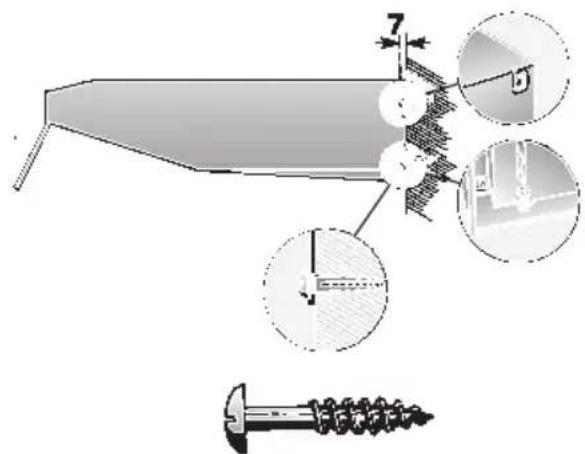

3. De bovenste schroeven (links en rechts) in de muur schroeven tot de schroef-koppen ca. 7 mm uit de muur steken.

1. Het filterrooster verwijderen (zie de gebruiksaanwijzing).
2. De wasemafzuiigkap ophangen.
3. De onderste schroef met een onderlegplaatje vastschroeven vanuit de binnenruimte van de afzuigkap.

Bevestiging aan de boenkast

50 cm brede wasemafzuigkap: met 4 schroeven.

60 cm brede wasemafzugkap: met 4 schroeven.

90 cm brede wasemafzugkap: met 6 schroeven.

1. De maten voor de bevestigingsgaten vindt u in afb. U(Int 0k een sjabloon gegen de bodem van de bovenkast leggen.
2. Bevestigingsgaten markeren en met een priem voorsteken.
   Bij luchtafvoer maar boven de luchtafvoeropening markeren en uitzagen.
   Houdt rekening met de positie van de aansluitkabel. Zaag eventueel een gat in de boyenkast.
3. Filterrooster verwijderen (zie de gebruiksaanwijzing).
4. Wasemafzugkap vastschroeven gegen de kastbodem.

Kant-en-klaar-montage

Gebruik met afvoerlust:

Bijgevoegde afdekfolie over het luchtafvoerrooster op de boenzijde van de wasemkap plakken. Zorg ervoor dat het oppervlak schoon is.

□ Buisverbinding aanleggen.

Bij een wasemafzuigkap met 2 motoren

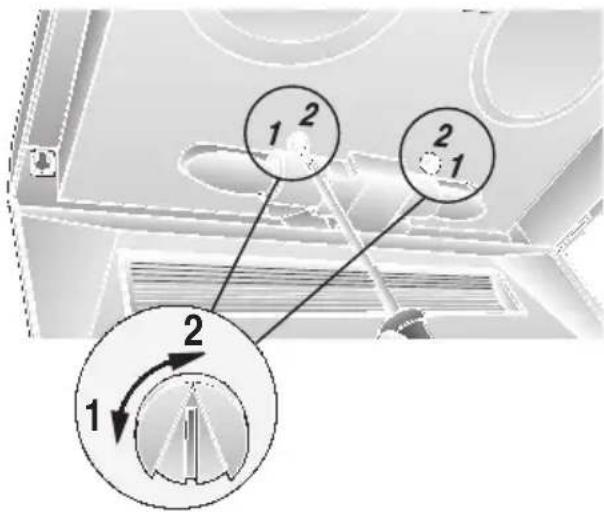

Instellen van de gebruikswijze:

Gebruik met afvoerlucht: stand 1
Gebruik met circulatielucht: stand 2
Met een schroevendraaier kunt u instellen maar links of rechts.

Gewicht in kg:

	AfvoerluchtBruttoalter-lucht
50 cm	7,0	8,0
60 cm1 motor	8,0	9,0
60 cm2 motoren	10,0	11,0
90 cm	13,0 14,0

Constructiewijzigingen in het kader van de technische ontwikkeling voorbehonden
