Beschrijving van het apparaat

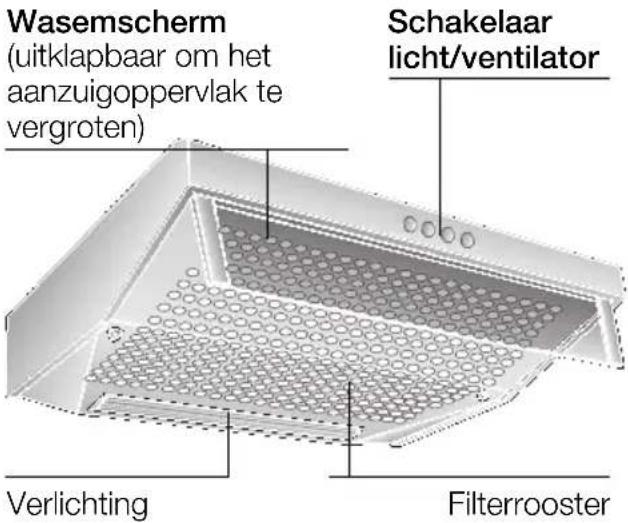

Wasemscherm (uitklapbaar om het aanzuigoppervlak te vergroten) Schakelaar licht/ventilator Verlichting Filterrooster

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

□ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.

□ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.

□ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Gebruiksmogelijkheden

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠ Het koolstofffilter is als speciaal toebehoren verkrijgbaar BIJ DE VAKHANDEL.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

□ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.

□ Het vetfilter neemt de vettige bestand-delen van de keukendamp op.

□ Het koolstofffilter bindt de reukstoffen.

Als er geen koolstofffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.

Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naar gebruik met circulatielucht moet de lucht-afvoeropening worden afgesloten om gevaren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing).

Belangrijke aanwijzingen:

□ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
□ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.
⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.
⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).
⚠️ Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.
⚠️ Afzuigkap nooit zonder vetfilter gebruiken.
⚠️ Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.

□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

⚠️ Onder de afzuigkap niet flamberen.

! Brandgevaar bij het vetfilter door opstijgende vlammen.
⚠️ De kookzones moeten altijd zijn bedekt met pannen.
⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Bedienen van de wasemafzuigkap

De keukenwasem wordt op de

doeltreffendste manier verwijderd door:

□ Inschakelen van de wasemafzuigkap bij het begin van het koken.
□ Uitschakelen van de wasemafzuigkap pas enkele minuten na het einde van het koken.

Verlichting			Ventilatorstanden
uit	0		1	zacht
aan	1		0	uit
			2	hard

Verlichting
Ventilatorstanden

uit 0 0 aan ⚫ ① 1 2 3

Verlichting
Ventilatorstanden

aan / uit Intensieve stand

① 1 2 3 4

Filter en onderhoud

Voor het opnemen van de vettige bestanddelen van de keukendamp kunnen verschillende vetfilters worden gebruikt.

Vlies-vetfilter:

De filtermat bestaat uit moeilijk ontvlambaar materiaal.

Attentie:

Bij toenemende verzadiging met vet- houdende resten wordt de ontvlambaarheid groter en kan de werking van de wasem- afzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het op tijd vervangen van het vlies-vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Vervangen van het vlies-vetfilter:

□ Bij normaal gebruik (dagelijks 1 à 2 uur) moet het vlies-vetfilter na 8 tot 10 weken worden vervangen.

Vlies-vetfilters met opdruk uiterlijk vervangen wanneer de kleuren van de opdruk vervagen.

□ Gebruik uitsluitend originele filters.

Hierdoor worden de veiligheidsvoorschriften nageleefd en bent u verzekerd van een optimale werking.

Afvoer van oude vlies-vetfilters:

□ Vlies-vetfilters bevatten geen schadelijke stoffen. Ze kunnen tot compost worden verwerkt en met het GFT-afval worden meegegeven.

Filter en onderhoud

Verwijderen en aanbrengen van het vlies-vetfilter:

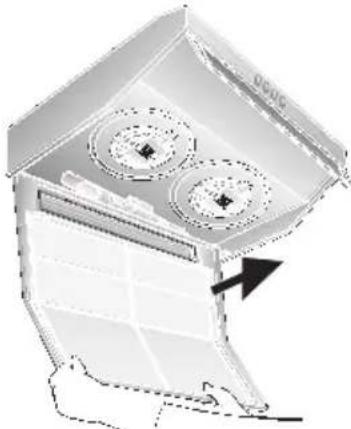

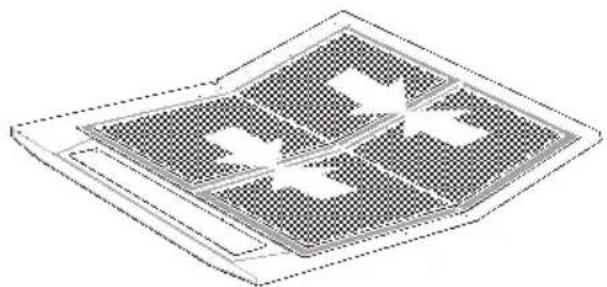

1. De vergrendeling links en rechts op het filterrooster indrukken.

1. Verwijder het filterrooster.

1. Verwijder het draadrooster en de verzadigde filtermat.

1. Reinig het filterrooster en breng de nieuwe filtermat aan.

2. Klem de filtermat vast met het draad-rooster.

3. Breng het filterrooster weer aan.

⚠ De vergrendeling moet links en rechts vastklikken.

Metalen vetfilter:

De filtermatten bestaan uit onbrandbaar materiaal.

Attentie:

Bij toenemende verzadiging met vet- houdende resten wordt de ontvlambaarheid groter en kan de werking van de wasem- afzuigkap nadelig worden beïnvloed.

Belangrijk:

Door het op tijd reinigen van de metalen vetfilters wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden.

Reinigen van de metalen vetfilters:

□ Bij normaal gebruik (dagelijks 1 à 2 uur) moeten de metalen vetfilters na 8 tot 10 weken worden gereinigd.

□ De metalen vetfilters kunnen in de vaatwasmachine worden gereinigd. Hierbij kan een lichte verkleuring optreden.

Belangrijk:

Sterk verzadigde metalen vetfilters niet samen met vaatwerk reinigen.

□ Als u ze met de hand reinigt, laat u de vetfilters inweken in heet afwassop. Daarna afborstelen, goed uitspoelen en laten afdruipen.

□ Gebruik uitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking.

Filter en onderhoud

Verwijderen en aanbrengen van de metalen vetfilters (Zie demontage en montage van het vlies-vetfilter):

1. Reinig het filterrooster en de filtermatten.
2. Breng de gereinigde filtermatten weer aan en klem ze vast met het draad-rooster.
   Zorg ervoor dat er in het midden geen luchtopening ontstaat.

Voor het binden van reukstoffen bij gebruik met circulatielucht.

(Zie demontage en montage van het vlies-vetfilter)

1. Steek de schroeven door de vleugelmoeren en de hulzen en draai de schroeven links en rechts in het tussenschot (dit is alleen nodig bij de eerste montage).
2. Schroeven, vleugelmoeren en hulzen worden meegeleverd bij het koolstofffilter -.
3. Druk de twee lippen op de behuizing naar binnen met behulp van een schroevendraaier o.i.d. (dit is alleen nodig bij de eerste montage).

1. Plaats het koolstofffilter tegen de achterkant, klap het omhoog en vergrendel het met de vleugelmoeren links en rechts.

⚠ De lippen links en rechts op het koolstofffilter zijn ingeklapt voor de 50 cm brede wasemafzuigkap.

De lippen moeten omhoog worden geklapt bij de wasemafzuigkappen van 60 cm en 90 cm.

Vervangen van het koolstofffilter:

□ Bij normaal gebruik (dagelijks 1 à 2 uur) moet het koolstofffilter ca. 1 x per jaar worden vervangen.
□ Koolstoffilters zijn verkrijgbaar bij de VAKHANDEL. (Zie Speciaal toebehoren).
□ Gebruik uitsluitend originele filters. Hierdoor bent u verzekerd van een optimale werking.

Afvoer van oude koolstoffilters:

□ Koolstoffilters bevatten geen schadelijke stoffen. Ze kunnen met het gewone huisvuil worden meegegeven.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
□ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
□ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
□ Geen schurende middelen of krassende sponsjes gebruiken.
☐ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

□ Gebruik een milde, niet-schurende edelstaalreiniger.

□ Reinig alleen in de slijprichting.

⚠ Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminiumgelikte en kunststof oppervlakken:

□ Gebruik een zachte, niet-pluizende zeem of microvezeldoek.
□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
□ Gebruik geen schurende middelen.

Lampen vervangen

1. Schakel de afzuigkap uit en maak hem stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filter en onderhoud).
3. Vervang de lamp (in de vakhandel verkrijgbare gloeilamp, max. 40 watt, fitting E 14).

1. Breng de vetfilters weer aan.

2. Schakel de stroom weer in door de stekker in het stopcontact te steken of de zekering in te schakelen.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).

Bij het telefoongesprek a.u.b. opgeven:

E-nr.

FD

Vul de nummers in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de wasemafzuigkap nadat u de vetfilters hebt verwijderd

Belangrijke voorschriften

⚠ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm, afb. 1.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠️ Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

⚠️ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

⚠ Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1.

Afzuigkap met luchtafvoer

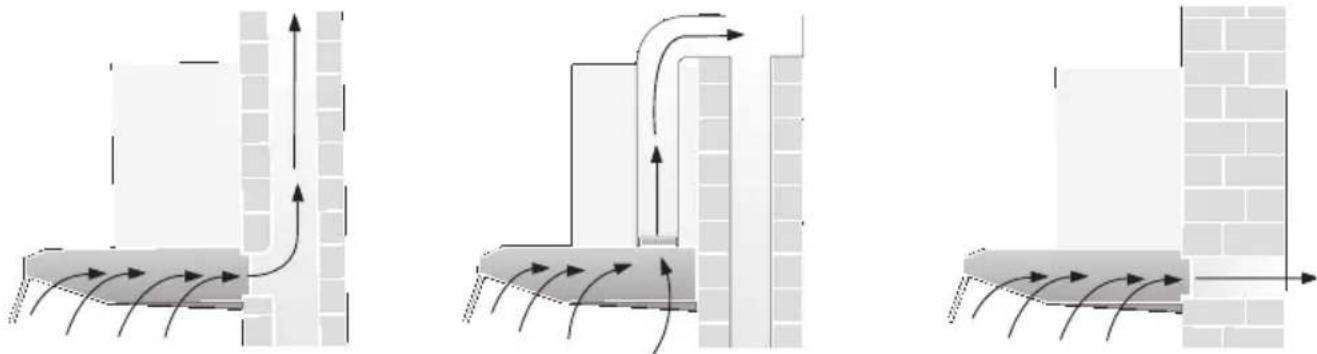

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking mogelijk.

Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkregen in de vakhandel.

⚠ Het binnenste deel van het aansluitstuk voor de luchtafvoer niet wegsnijden.

Monteren van de terugslagklep:

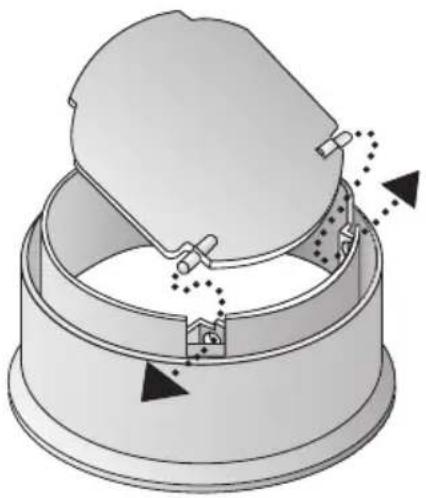

□ De twee stoppen van de terugslagklep in de gaten van het aansluitstuk voor de luchtafvoer steken.

Als de afvoerlucht door de muur wordt geleid, dient er een telescoopmuurkast te worden gebruikt.

Optimale werking van de afzuigkap:

□ Korte en gladde luchtafvoerbuis.
□ Zo weinig mogelijk bochten in de buis.
□ Zo groot mogelijke buisdiameter (optimaal is 120 mm) en grote buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden

□ Ronde buizen:

korte afzuigbuis:

binnendiameter min. 100 mm, langere afzuigbuis:

binnendiameter min. 120 mm.

□ Platte luchtafvoerkanalen moeten een binnendoorsnede hebben die gelijkwaardig is aan die van ronde buizen met een binnendoorsnede van 100/120 mm. Ze dienen geen scherpe bochten te hebben.

∅ 100 mm ca. 78 cm²
∅ 125 mm ca. 113 cm²

□ Bij afwijkende buisdiameters:

afdichtstrips aanbrengen.

□ Bij gebruik met afvoerlucht zorgen

voor een voldoende luchtaanvoer.

Luchtafvoer naar boven:

Buisdiameter: 100 of 120 mm

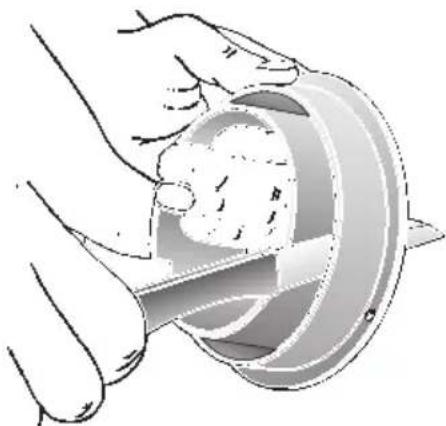

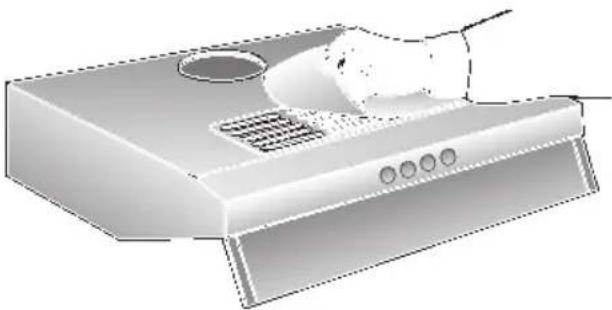

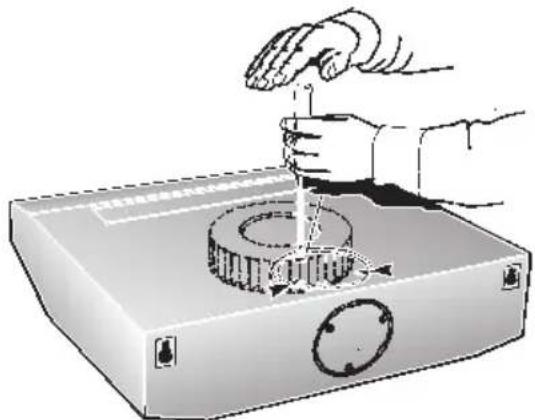

□ Het deksel op de bovenkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

⚠ Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen.
□ Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken).
□ Bij een buisdiameter van 120 mm het binnenste deel van het aansluitstuk voor de luchtafvoer afsnijden.

□ Het aansluitstuk voor de luchtafvoer aanbrengen en tot aan de aanslag draaien.

Voor de montage

Luchtafvoer naar achteren:

Buisdiameter: 100 mm

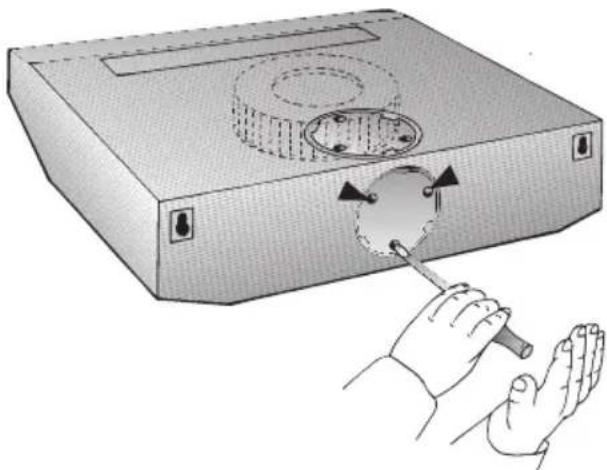

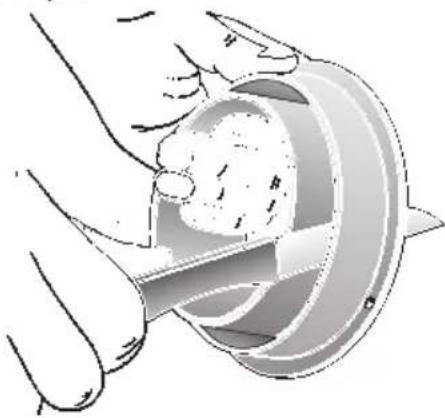

□ Het deksel op de achterkant van de afzuigkap wegbreken. Hiertoe kort op de bevestigingspunten slaan met een stuk gereedschap.

⚠ Het gereedschap loodrecht houden om beschadiging van de ventilator te voorkomen.

□ Het weggebroken gedeelte verwijderen (dit zou geluiden en storingen kunnen veroorzaken).

□ Bij een afzuigkap met 2 motoren moet een opening naar achteren worden gemaakt in het kunststof gedeelte. Hiertoe de 3 ribben doorsnijden en het losgesneden gedeelte verwijderen.

□ Het buitenste gedeelte van het aansluitstuk voor de luchtafvoer afsnijden.

□ Het binnenste gedeelte aanbrengen en tot de aanslag draaien.

Gebruik met circulatielucht

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

□ De door een extra koolstofffilter gereinigde lucht wordt terug in de keuken geleid.

□ Raadpleeg de gebruiksaanwijzing voor het aanbrengen van het koolstofffilter.

□ Als de wasemafzuigkap wordt omgezet van gebruik met afvoerlucht naar gebruik met circulatielucht, moet de luchtafvoeropening worden afgesloten om geva- ren te voorkomen (zie Speciaal toebehoren in de gebruiksaanwijzing).

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geïnstalleerd geaard stopcontact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

□ Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouder te verwijderen.

⚠ Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Bij noodzakelijke vaste aansluiting:

De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installatiewerkzaamheden worden aangesloten.

In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen.

Daartoe behoren veiligheidsschakelaars en -zekeringen.

Deze wasemafzuigkap voldoet aan de EG-radio-ontstoringsvoorschriften

Bevestiging

Bevestiging op de muur

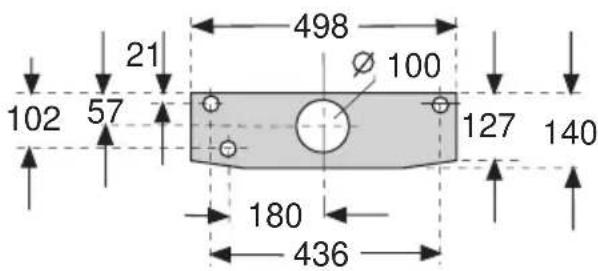

50 cm brede wasemafzuigkap: met 3 schroeven.

21 498 100 102 57 127 140 180 436

Bevestiging

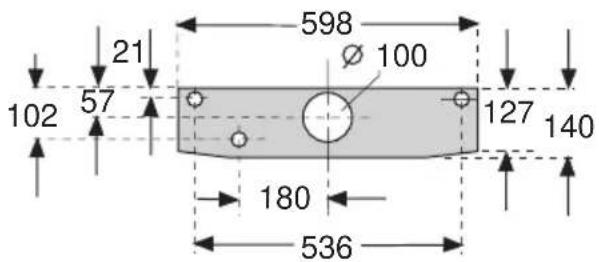

60 cm brede wasemafzuigkap: met 3 schroeven.

21 598 100 102 57 127 140 180 536

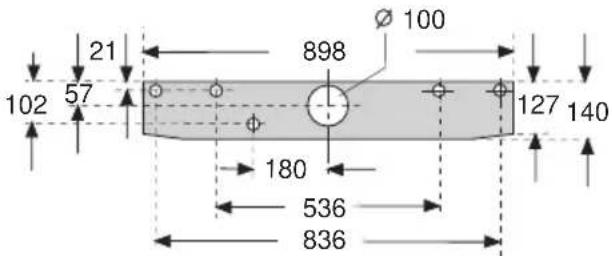

90 cm brede wasemafzuigkap: met 6 schroeven.

21 102 57 898 Ø 100 127 140 180 536 836

1. Boorgaten voor de bevestiging markeren. De afmetingen vindt u in afb. U kunt ook een sjabloon gebruiken.
2. Gaten van 8 mm boren en de pluggen volledig in de muur drukken.

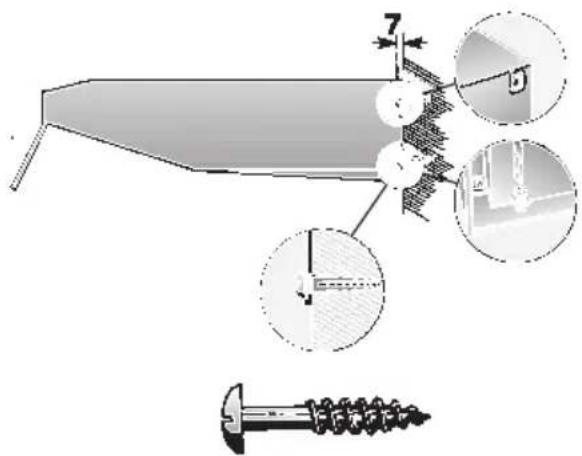

3. De bovenste schroeven (links en rechts) in de muur schroeven tot de schroef-koppen ca. 7 mm uit de muur steken.

1. Het filterrooster verwijderen (zie de gebruiksaanwijzing).
2. De wasemafzuigkap ophangen.
3. De onderste schroef met een onderlegplaatje vastschroeven vanuit de binnenruimte van de afzuigkap.

Bevestiging

Bevestiging aan de bovenkast

50 cm brede wasemafzuigkap: met 4 schroeven.

30 30 80 163 81 5 498

60 cm brede wasemafzuigkap: met 4 schroeven.

30 30 80 163 598

90 cm brede wasemafzuigkap: met 6 schroeven.

30 87 5 20 30 80 163 560 898

1. De maten voor de bevestigingsgaten vindt u in afb. U kunt ook een sjabloon tegen de bodem van de bovenkast leggen.

2. Bevestigingsgaten markeren en met een priem voorsteken.

Bij luchtafvoer naar boven de lucht- afvoeropening markeren en uitzagen.

□ Houdt rekening met de positie van de aansluitkabel. Zaag eventueel een gat in de bovenkast.

1. Filterrooster verwijderen (zie de gebruiksaanwijzing).

2. Wasemafzuigkap vastschroeven tegen de kastbodem.

Kant-en-klaar-montage

Gebruik met afvoerlucht:

□ Bijgevoegde afdekfolie over het luchtafvoerrooster op de bovenzijde van de wasemkap plakken. Zorg ervoor dat het oppervlak schoon is.

□ Buisverbinding aanleggen.

Bij een wasemafzuigkap met 2 motoren

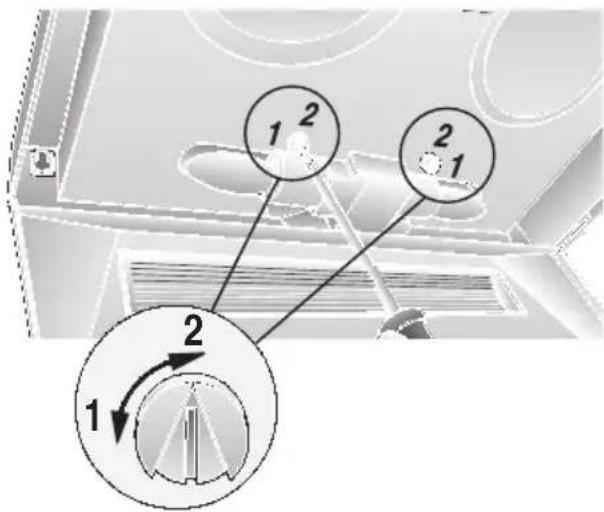

Instellen van de gebruikswijze:

□ Gebruik met afvoerlucht: stand 1
□ Gebruik met circulatielucht: stand 2
□ Met een schroevendraaier kunt u instellen naar links of rechts.

1 2 2 1 2 1

□ Elektrische aansluiting aanleggen.
□ Filterrooster aanbrengen (zie de gebruiksaanwijzing).

Gewicht in kg:

	Afvoerlucht	Bretelatie-lucht
50 cm	7,0	8,0
60 cm1 motor	8,0	9,0
60 cm2 motoren	10,0	11,0
90 cm	13,0 14,0

Constructiewijzigingen in het kader van de technische ontwikkeling voorbehouden
