GEBRUIKSAANWIJZING RC 8043 AZ LG

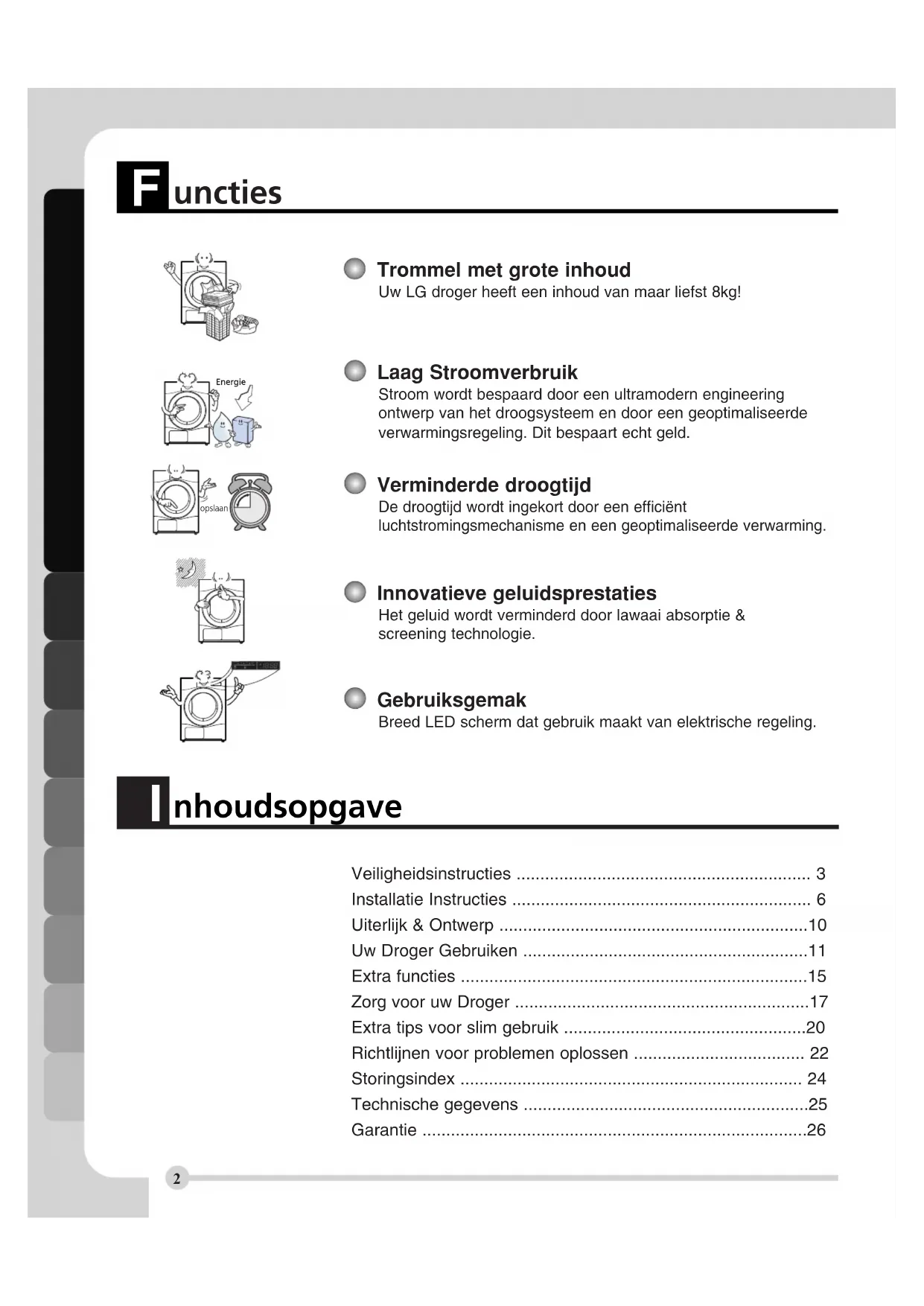

Gebruiks-en Onderhoudshandleiding

LG Condensdroger

Lees deze handleiding voor gebruik aandachtig door. Bewaar deze voor toekomstig gebruik. Noteer de modelnaam en het serialummer van uw product. Houd deze gegevens bij de hand indien u belt voor reparatie of onderhoud.

Trommel met grete inhoud

Uw LG droger heeft een inhoud van maar liefst 8kg

Laag Stroomverbruik

Stroom wordt bespaard door een ultramodern engineering ontwerp van het droogsysteme en door een geoptimaliseerde verwarmingsregeling. Dit bespaart=echt geld.

Verminderde droogtijd

De droogtijd worden ingekort door een efficienl Iuchtstromingsmechanisme en een geoptimaliseerde verwarming.

Innovatieve geluidsprestaties

Het geluid wordt verminderd door lawaai absorptie & screening technologie.

Gebruiksgemak

Breed LED scherm dat gebruik maakt van elektrische regeling.

I nhoudsopgave

Veiligheidsinstructies 3

Installatie Instructies 6

Uiterlijk & Ontwerp 10

Uw Droger Gebruiken 11

Extra functies 15

Zorg voor uw Droger 17

Extra tips voor slim gebruik 20

Richtlijnen voor problemen oplossen 22

Storingsindex 24

eiligheidsinstructies

Om het risico op elektrische schokken, brand of andere risico's op letsel of schade aan eigendommen te voorkomen bij het gebruik van uw droger, volgt u de volgende basis veiligheidsinstrumentes op.

WAARSCHUWING

Ernstig letsel of levensgevaarlijke situatie kan het gevolg zichn van het Niet opvolgen van de volgende regels.

Verbodenacties.

• Voordat u de stroomkabel uittrekt, zorgt u dat de kabel geaard is en aangesloten is op een stroomonderbroker.

Niet aarden kan leiden tot uitval of een elektrische schok.

• Beschadig geen stroomkabel ofplaats geen zware voorwerpen op de kabel.

De beschadigde stroomkabel kan brand of elektrische schokken veroorzaken.

• Steek Niet in een stopcontact in waarop meerdere toestellen aangesloten zich. Gebruik geen kabeldoos.

Een abnormale verwarming van de uitlaat kan brandveroorzaken.

• Pak de stroomkabel nicht vast met natte handen.

Dit kan elektrische schokkenveroorzaken.

• Demonteer de bovenplaat Niet bij het installereren van de droger.

Dit kan uittval, elektrocutie of brand veroorzaken.

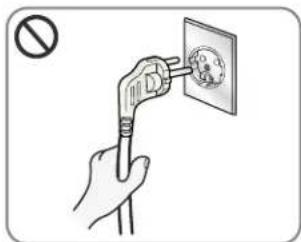

Trek de stroomkabel UIT door de stekker vast te pakken, trek Niet aan de kabel.

De kabel kan breken en zo oververhitting of brand verooorzaken.

• Plaats de droger uit de buurt van een elektrisch fornuis, kaarsen en andere ontvlambare voorwerpen.

Hierdoor konnen sommige onderdelen smelten of brand verooorzaken.

Veeg vuil en vlekken op de stroomkabel weg enplaats stevig in het stopcontact.

Vuil en een onjuiste aansluiting können brand verooorzaken.

V

eiligheidsinstructies

• Gebruik geen beschadigde stroomkabel, stekker en ingang.

Dit kan elektrocutie of brandveroorzaken.

• Plaats de droger Niet op een plek waar deze worden blootgesteld aan het werk.

Dit kan elektrocutie, brand, fouten of verrormingveroorzaken.

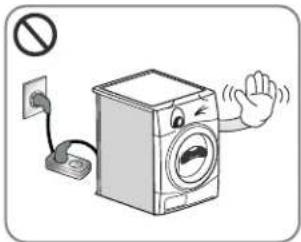

• Gebruik geen verlangkabel of een adapter om de stroomkabel aan te sluiten.

Dit kan elektrocutie of brandveroorzaken.

Zorg dat er geen water spetter op de droger.

Dit kan elektrocutie of brandveroorzaken.

Trek de stroomkabel uit tijdens het reinigen of indien u de droger nicht gebruikt.

Water of vuil kan een elektrische schok veroorzaken.

• Let op dat kinderen of huisdieren nicht op of in de droger spelen.
• Dit apparaat is zonder toezicht van een volwassene Niet geschikt voor gebruik doorkleine kinderen en minder validen.
• Let erop dat keine kinderen nicht met dit apparaat spelen.

Kinderen kuren vallen. Huisdieren of kinderen kuren gewond raken door roterende onderdelen of stikken in de trommel.

Voorkom dat huisdieren de droger bijten of anderszins beschadigen.

Huisdieren hunnen overlijden door een elektrische schok of het uiterlijk van de droger kan beschadigd worden.

Druk geen knop in met scherpe voorwerpen zoals een schroevendraier of een pen.

Dit kan elektrische schokkenveroorzaken.

• Droog geen voorwerpen die gereinigd zijn, gewassen zijn, geweektং of bevektং met ontv lambare of explosieve substanties (zoals was, olie, verf, benzine, ontvetters, stomerij oplosmiddelen, kerosine, etc.)

Dit kan leiden tot explosies en brand.

• Plaats geen ontvlambare voorwerpen in de buurt van de droger.

Dit kan giftige gassen, schade aan onderdelen, een explosie of brand verooorzaken.

• Houd de drogeruitdebuurt van ongedierte of insecten.

Dit kan schade aan de kabel en uittval veroorzaken. Dit kan anders leiden tot ongelukken of fysiek letsel.

• Voordat u het apparaat verwijdert voor reparaties of onderhoud, of om het weg te doen, demonteert u de deur en snijdt u de stroomkabel af zodat toekomstig gebruik voorkomen worden.

Dit kan schade aan de kabel en uitval veroorzaken.
Dit kan anders leiden tot ongelukken of fysiek letsel.

• Houd toezicht bijjonge kinderen zodat deze nicht met het apparaat hunnen spelen.

Kinderen können vallen. Huisdlieren of kinderen können gewond raken door roterende onderdelen of stikken in de trommel.

• Indien de apparaat voeding ontvangt via een verlengkabel, of een elektrische aansluiting, moet de draagbare stekkerdoos zo geplaatst worden dat deze nicht onderhevig is aan spetters of binnendringen van water.

Dit kan een elektrische schok, brand, fouten en verrormingveroorzaken.

• Voorwerpen met vlekken, of die doordrenkt zich met groente- of kookolie vormen een brandevaar en mogen nicht in de droger geplaatst worden.
• Wasgoed dat vuil is geworden door stoffen als bak- en frituurolie, aceton, alcohol, benzine, kerosine, vlekverwijderingsmiddelen, terpentine, kaarsvet en kaarsvetverwijderingsmiddelen moet het worden gewassen met een extra hoeveelheid wasmiddel voordat u het in de centrifuge droegt.

Dit kan een explosie en brand veroorzaken door spontane ontbranding.
- Voorwerpen die eerder gereinigd, gewassen, gedrenkt of bevlekt zich met benzine/ wasbenzine, oplosmiddelen voor stomerijen of andere ontvlambare of explosieve substanties mogen Niet in de droger gebruikt worden.

Dit kan een explosie en brand veroorzaken door spontane ontbranding.

• Voorwerpen die van schuim, rubber, plastic of andere warmtegevoelige materialen bevatten (zoals badkamermatten of regenjassen)月至 nied gedroogd worden in een droger met een warmte instelling.
• Schuimrubber (latex schuem) voorwerpen, douchemutsjes, watervaste textielsoorten, stoffen met rubbervoering en kleding of kussens met schuimrubber vullingen zijn nicht geschikt voor dogen in de centrifuge.

Dit kan een explosie en brand veroorzaken door spontane ontbranding.
- Plastic voorwerpen zoals douchekapjes of watervaste slabbetjes voor baby's mogen Niet in een droger geplaatst worden.

Dit kan een explosie en brand veroorzaken door spontane ontbranding.

• Indien de droger geplaatst worden op een tapijt, kan dit tapiijt beschadigd worden door de geventileerde lustcht.

Dit kan een explosie en brand veroorzaken door spontane ontbranding.

• Wasverzachters en vergelijkbare producten moeten volgens de bijbehorende gebruiksaanwijzing gebruikt worden.
• Om het risico op verwondingen te verkleinen要去en alle door de industriie aangeraden veiligheidsprocedures worden opgevolgd, waaronder het gebruik van lange handschoenen en een veiligheidsbril.

Indien u de aanwijzingen UIT deze handleiding Niet opvolgt, kan dit resulteren in schade aan eigendommen, verwondingen of levensgevaar.

De volgende instructies begeleiden u door de eerste stappen van het instellen van uw droger.

Let op dat ieder gedeelte van deze handleiding belangrijke informatie bevat betreffende de Voorbereiding en het gebruik van uw droger, en het is belangrijk dat u deze hele handleiding leest voordat u gaat installereren of gebruiken. Let op alle vermelde waarschuwingen en aandachtspunten. Deze installmentatie instructies voor bevoegde installateurs. Lees deze installmentatie instructies volledig en aandachtig.

Veiligheidsinformatie

Risico op letsel

De droger is erg zwaar dus probeer deze nicht alleen op te tilen.

Til de droger Niet op aan een van de uitstekende onderdelen, zoals de keuzeschijf of de deur. Deze{kunnen afbreken.

Struikelgevaar

Struikelgevaar worden veroorzaakt door hangende slangen of kabels. Zorg dat er geen losse slangen of kabels zich.

Controleer de droger op beschadigingen die opgelopen zijnijdens het transport.

Sluit de droger Niet aan indien er zichtbare tekenen van schade+zijn.

Neem bij twijfel contact op met uw lokale vertegenwoordiger. Leeg voor het transport de droger.

Uw droger mag Niet geplaatst worden in de buurt van een gasfornuis, kookfornuis, kachel of gril aangezien de vlammen van de branders uw droger+kunnen beschadigen.Indien de droger geplaatst is onder een werkoppervlak,laat u 30cm - 50cm speling aan elke Kant van de droger zodat het toestel via het acheterrooster kan ventileren.Deze luchtstroom is uitermate belangrijk bij het condenseren van het water tijdens het drogen.

Indien u deze droger gebruikt naast of gestapeld op een wasmachine, scheidt u de stopcontacten die u gebruikt voor elk apparaat.

Gebruik geen dubbele adapter of verlangkabel.

U kunt de droger voor ruimtebesparing stapelen bovenop de wasmachine. Een stapelkit is in de winkel verkrijgbaar.

Stapelinstallatie instructies

De LG Droger kan geplaatst worden bovenop een wasmachine die van voren geladen worden. Bevestig deze met een stapelkit (zie de volgende pagina). Deze installmentie要去uitgevoerd worden door een ervaren installmenter zatat een veilige installmentie van zowel de droger als de wasmachine gegardeerd is. De droger kan vallen indien het werk Niet zorgvuldig uitgevoerd worden.

Bovendien horen bij bepaalde wasmachines bepaalde stapelkits, dus advies van een ervaren installmenteur is erg belangrijk.

▲ LET OP

Betreffende de stroomkabel

We raden voor de meeste apparaten aan dat ze geplaatst worden op een toegewezen circuit; een circuit met een enkel stopcontact dat alleen voeding levert aan dat apparaat en verder geen extra stopcontacten bevat. Controller de specificatiebladzijde in deze handleiding.

Sluit Niet teveel apparaten aan op wandcontactdozen. Overladen wandcontactdozen die los zitten of beschadigd zich, verlengkabels, kapotte stroomkabels, of beschadigde of gebarsten kabelisolatezie zij eveneens gevaarlijk. Al deze omstandigheden konnen leiden tot elektrocutie of brand. Onderzoek regelmatig de kabel van uw toestel en het uiterlijk op tekenen van schade, slijtage, trek de kabel UIT, en stop het gebruik van het toestel, en LAST de kabel verwangen door een exacte verranging door erkend servicepersoneel indien deutsche beschadigd blijkt te zich.

Beschem de kabel gegen fysiek of mechanisch misbruik, zoals draaien, vast zetten, perforeren, klem zitten tussen een deur, of dat erop gelopen worden. Let op stekkers, stopcontacten, en het punt waar de kabel uit het toestel gaat.

Installatie Instructies

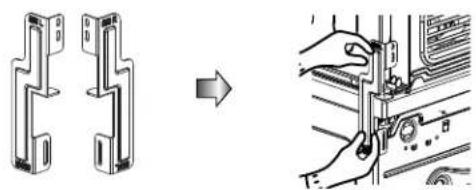

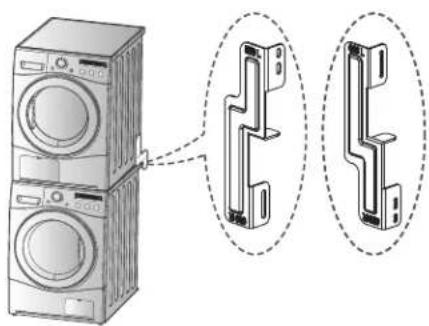

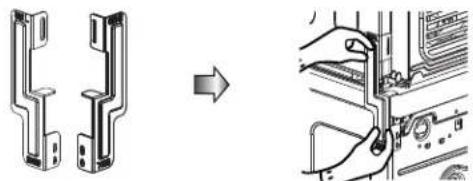

Verbindingsset

Om dit apparaat bovenop een ander teplaatsen is de LG verbindingsset vereist.

Droger

Wasmachine

Deze droger kan enkel bovenop een LG wasmachine geplaatst worden. Probeer NIET om deze droger op enige andere wasmachine teplaatsen, aangezien schade, letsel of schade aan eigendommen het gevolg kan+zijn.

Assembla ge-richt- ing	Bovenkant-atmeling wasmachine
	21.7 inch (550mm)	23.6 inch (600mm)
	550L 550R	600L 600R

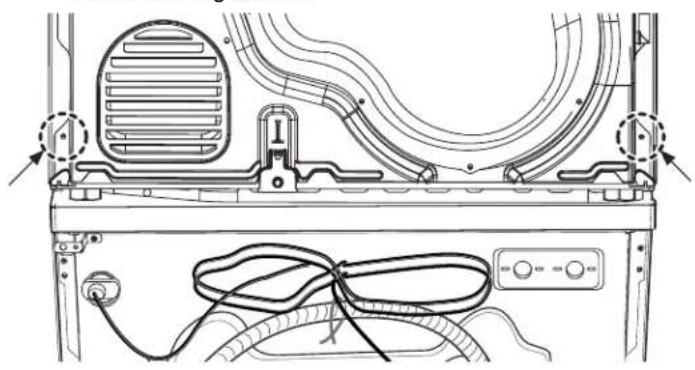

Installatieprocedure

1. Plaats de LG droger op de LG wasmachine.
2. Verwijder de twee schroeven uit de onderkant van dechterkant-beschemkap aanijdere kant zoals hieronder afgebeeld.

WAARSCHUWING

• Onjuiste installment kan totSERIEUZE ongelukken leiden.
• Het gewicht en de hoogte van de droger maakt de verbindingsinstallatie te riskant voor een person. Deze installmentieClient uitgevoerd te worden door minstens 2 ervaren instal-. latiemonteurs.
• De droger is nicht geschikt voor inbouw-installatie. Installerer dit apparaat Niet als een inbouw-apparaat.

• Niet bedieren indien de drogeruit elkaar gehaald is.

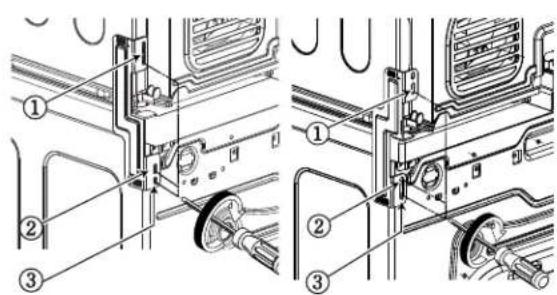

• Zorg dat de schroefgaten in de verbindingsset passen op die van de achterkant-beschermkap.

3-1) 23.6 inch(600mm)

3-2) 21.7 inch(550mm)

• Draai de 2 schroeven die u erder uit de droger heeft verwijderd vast in de verbindingsset.
• Gebruik de 4 meegeleverde schroeven [0.6inch(16mm)] om de achterkant-beschermkap van de wasmachine en de verbindingsset wee dericht te makeen.
  Herhaal deze procedure voor de andere kant.

Installatie Instructies

Aarde Instructie

Dit apparaat要去 geaard worden. In het geval van uitval of fouten, verminder het feit dat het apparaat geaard is, het risico op elektrische schokken door te voorzien in een baan van de minste watstand voor de spanning.

Dit apparaat is uitergerust met een kabel met aardegeleider en een aardestekker. De stekker moet in een geschikt stopcontact ingestoken worden dat correct geinstalleerd is en geaard is volgens lokale wetgeving en verordingen.

Extra aardeprocedure

Sommige lokale wetgeving vereist een afzonderlijke aarde. In zulke geallen要去en de vereiste accessoire aardekabel, klem en schroef afzonderlijk gekocht worden.

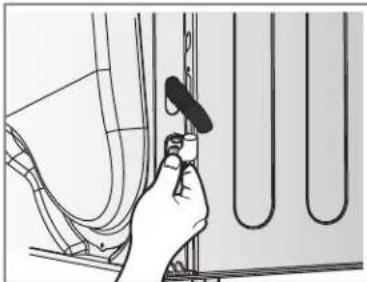

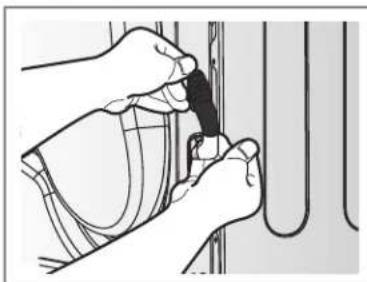

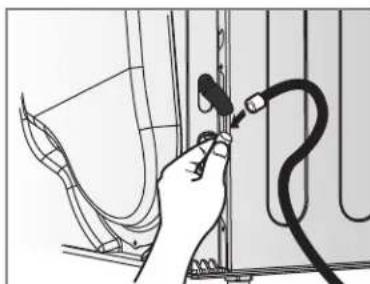

Afvoer condenswater

De droger kan water afvoeren zonder water te leveren aan een watercontainer. Het water wordt direct uit de droger gesprompt.

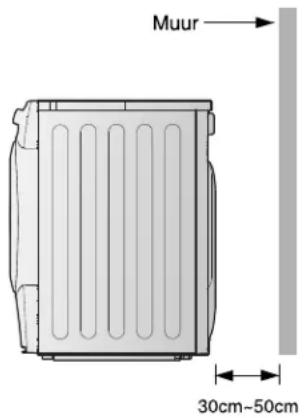

Opmerking

Zorg voor betere droogprestaties door te zorgen voor ruimte aan de achterkant van de muur.

Installatie Instructies

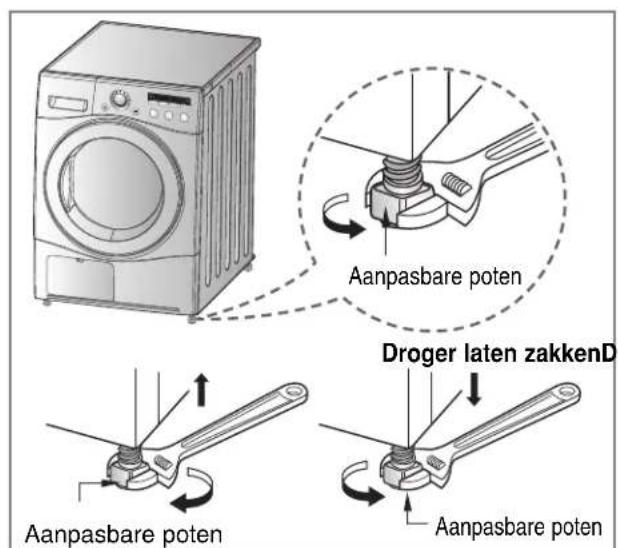

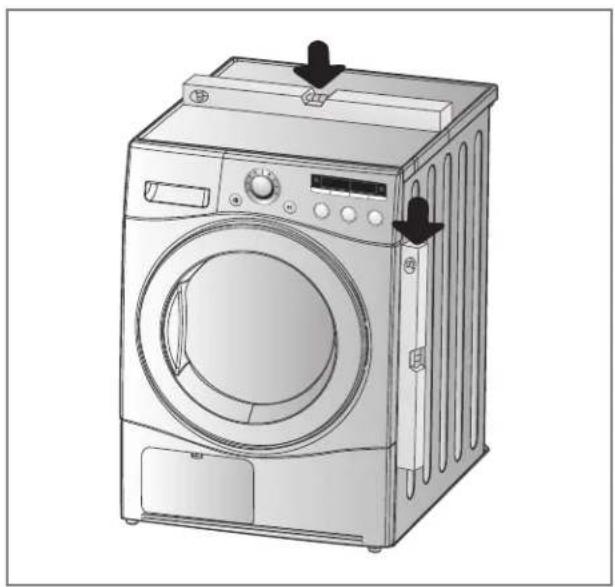

De droger waterpas plaatsen

1. Plaats de droger waterpas om ongewenst lawaai en ongewenste trillingen te voorkomen.

Plaats uw droger in een stevige en waterpas ruimte, waar bij er geen water druppelt, het Niet vriest en er geen ontvlambare materialen opgeslagen zich.

1. Indien de droger Niet waterpas geplaatst is, past u de voorste stelpoten zoals gewenst omhoog en omlaag aan.

Draai ze met de klok mee om ze op te tillen en gegen de klok in om de droger te lately zakken zodat deze Niet maar voren en achteren en—heen en wee schommelt.

Droger laten zakken Droger verhogen

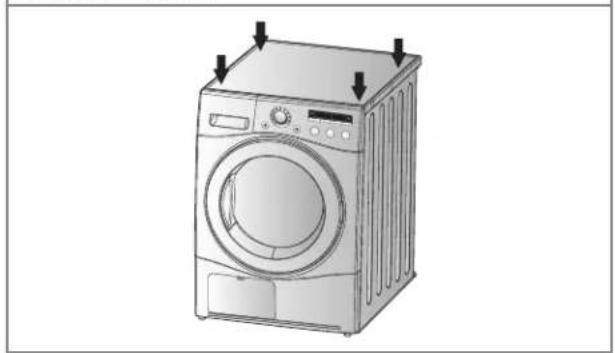

• Waterpas controle

Indien u de randen van de machine omlaag duwt, mag de machine Niet omhoog en omlaag bewegen. (Controleer beidenrichtingen)

Indien de machine schommelt verwijl u de op de bovenplaat duwt, dan pastu de poten opniew aan.

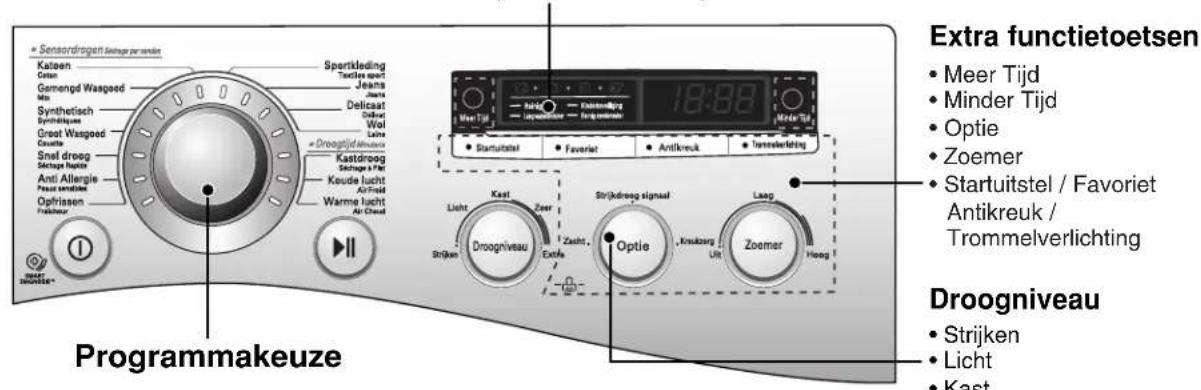

iterlijk & Ontwerp

Tijdschemm
- Indicator lampen & Resterendeijd

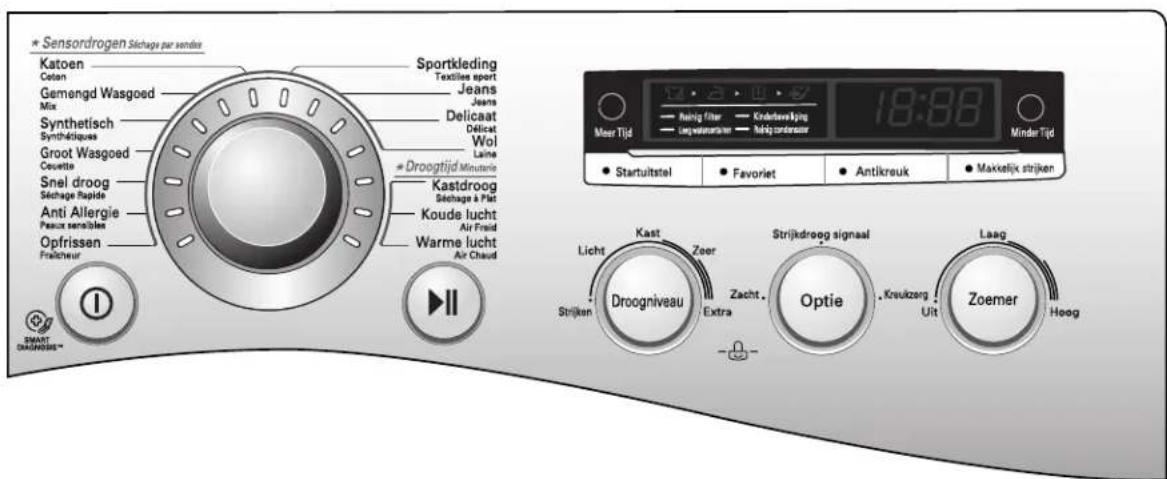

RC8043A1Z/B1Z/C1Z

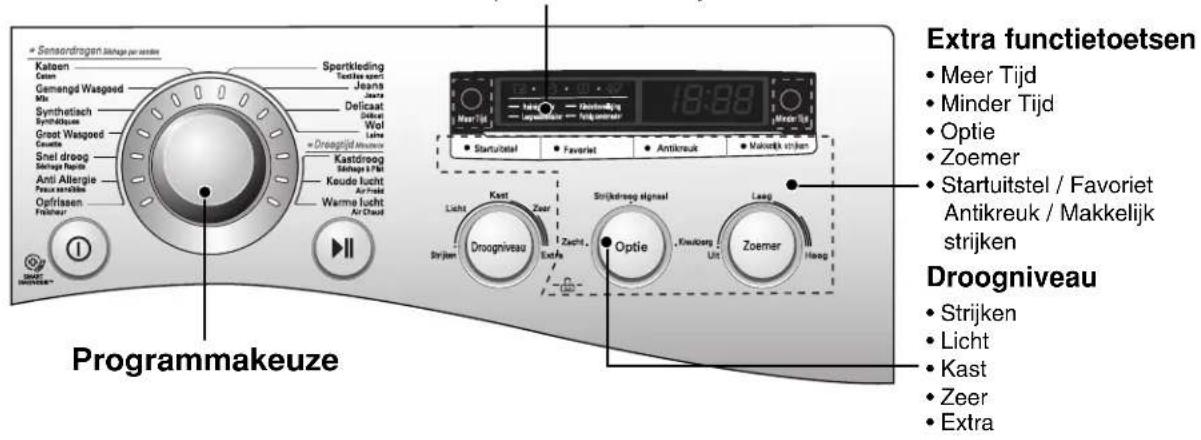

LED scherm

Tijdschem
- Indicator lampen & Resterendeijd

Uw Droger Gebruiken

Programma-selectietabel

Sensor droogprogramma
Programmaverloop	Soort was	Detail	Droogniveau
Katoen programa's Opmerking: Selecteer het milde programa door op de betreffende knop te drukken voor warmtegevoelige spullen.	Handdoeken, badjassen en beddedooged	Voor dik en opgevuld textiel	Extra
	Badstof handdoeken, theedoeken, handdoeken en beddedooged	Voor dik en opgevuld textiel dat nicht gestreken hoeft te worden	Zeer
	Badhanddoeken, theedoeken, ondergoed en katoenen dokken	Voor textiel dat nicht gestreken hoeft te worden	Kast
	Lakens, kussenslopen en handdoeken	Voor textiel dat nicht gestreken hoeft te worden	Licht
	Beddedooged, tafellakens, handdoeken, T-shirts, poloshirts en werkleding	Voor textiel dat gestreken dient te worden	Strijken
Gemengd Wasgoed-programma Opmerking: Selecteer het milde pro-gramma door op de betref- fende knop te drukken voor warmtegevoelige spullen.	Beddedooged, tafellakens, trainingspakken, anorak en dekens	Voor dik en opgevuld textiel dat nicht gestreken hoeft te worden	Zeer
	Overhemden en blouses	Voor textiel dat nicht gestreken hoeft te worden	Kast
	Broeken, jurken, rokken en blouses	Voor textiel dat gestreken dient te worden	Strijken
Synthetisch	Overhemden, T-shirts, broeken, ondergoed en dokken	Voor polyamide, acryl en polyester dat nicht gestreken hoeft te worden	Kast
	Overhemden, T-shirts, ondergoed, anoraks en dokken	Voor polyamide, acryl en polyester dat gestreken dient te worden	Strijken
Groot Wasgoed	Beddedooged, lakens	Voor volumineus wasgoed	-
Snel droog	Lakens en handdoeken, zonder textiel dat een delicaat-, sport-, wol- en volumineus wasgod-programma vereist.	Voor keine ladingen van geschikt textiel dat een korte droegtijd nodig hoeft.	-
Anti Allergie	T-shirts, kussenslopen en handdoeken	Voor katoenen textiel dat nicht gestreken hoeft te worden	-
Opfrissen (Raadpleeg de voetnoot)	Overhemden en blouses	Geurverwijdering uit textiel(Voor textiel waaruit geur verwijderd dient te worden)	-
Sportkleding Voor	polyattemaaretraiaihsgskleding		-
Jeans Voor jeans	dienstgrasgräe houeente worden	-	-
Delicaat	Zijde, verfiend textiel en lingerie	Voor textiel dat warmtegevoelig is zoals synthetische stoffen	-
Wol Voor wollen te	Well		-
Droogtijd
Kastdroog	Zijde, wol, delicate lingerie	Verfris kleding zonder te drogen	-
Koude lustcht	Alle textiel dat verfrist dient te worden	Draait zonder warmte	-
Warme lustcht	Badhanddoeken, bad- jassen, theedoeken en opgevuld acryl-textiel	Kleine spullen & vochtige kledingAlledaagse spullen geschikt voor warmtedrogen	-

Opmerking

Indien u gebruik maakt van de "Verfris" optie, spreken dal wat koud of warm water op het textiel voor een frisser resultaat. (De aanbevolen hoeveelheid is 20cc water per overhemd.)

LET OP

Indien er minder dan 1 kg geladen is, gebruik dan de "warme lucht" optie uit het op tijd drogen. Wollen spullen dienen gedroogd te worden met het "Wolf"-programma en warmtegevoelig textiel zoals zijde, ondergoed en lingerie dient gedroogd te worden met het Delicaat"-programma. Houd u aan de aanbevolen lading indien u gebruik maakt van de automatische programma's. Uw kleding kan anders beschadigd raken.

Voor het eerste gebruik van de droger

Er een aantal punten die u moet controeren voordat u de droger de eerste keer gaat gebruiken. Na verwijderen van de verpakking, controeert u of er geen problemen zich met het product en of dit goed geinstalleerd is.

1. Controller of de droger waterpas staat met behulp van een waterpas. U kunt, om hiervoor te zorgen, de stelpoten aanpassen. Deze要去en vast zitten.
2. Controller belangrijke onderdelen zoals de watercontainer, condensator, contropaneel en de trommel.
3. Laat de droger 5 minuten werken om te controlleren of de trommel aan de binnenkant warm worden.
4. Bij het eerste gebruik van de droger,That u na gebruik de deur open staan en trekt u de stekker eruit om geuren in de trommel kwijt te raken.

Opmerking

De LASTe periode van de droogcylus gebeurt zonder toegevoegde warmte (afkoel-cyclus) om ervoor te zorgen dat de items worden teruggebracht naar een temperatuur waar bij deze Niet beschadigt.

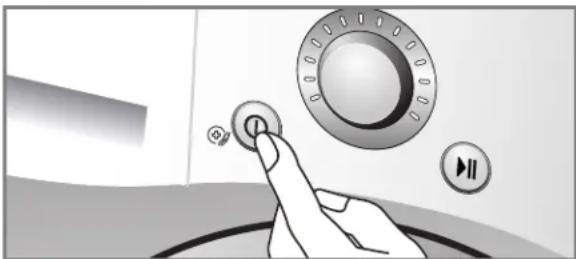

1. Inschakelen.

Druk erst op de "Power" knop. De indicatorlamp boven de knop za branden wat aangeeft dat de machinekaar is voor gebruik.

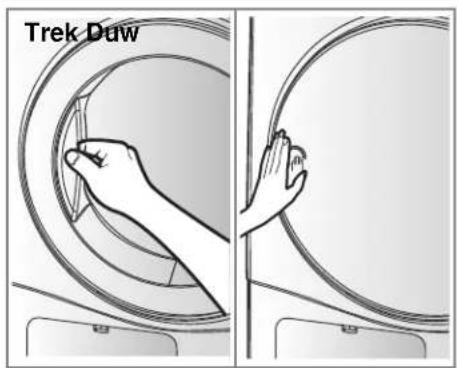

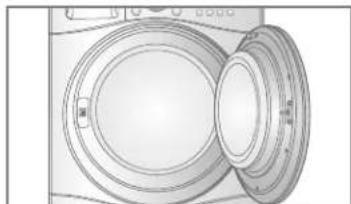

2. Open de deur.

3. Controller de pluizenfilter, watercontainer en condensator.

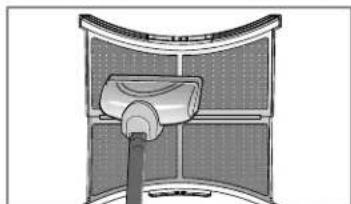

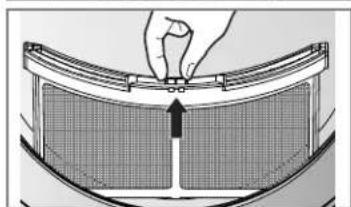

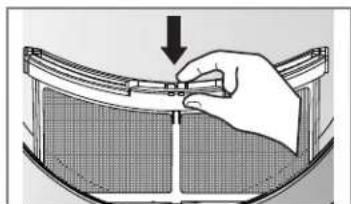

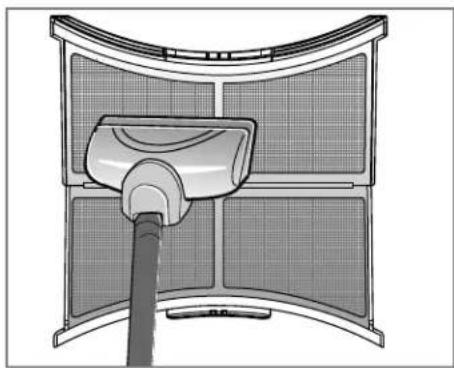

De pluizenfilter naast de deur moet na of voor het gebruik geleegd worden.

Open de deur en controllerer of het pluizenfilter schoon is. Indien dit Niet het geval is, kijkt u voor informatie over het reinigen op pagina 17.

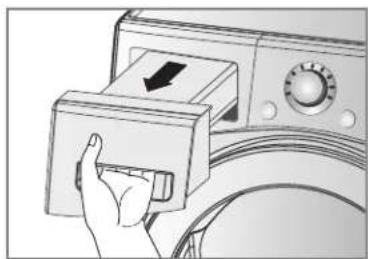

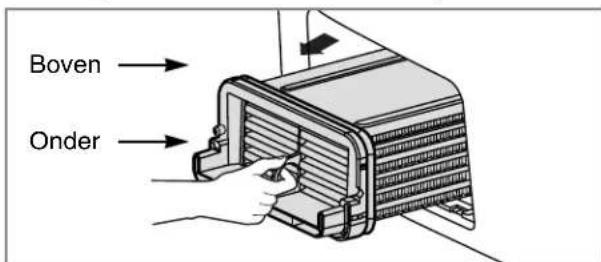

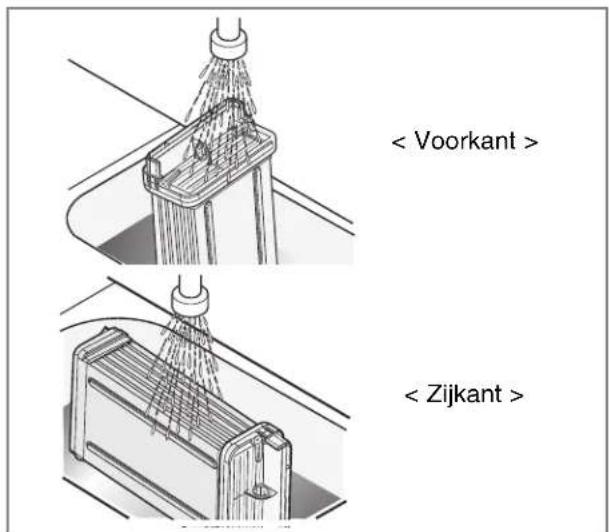

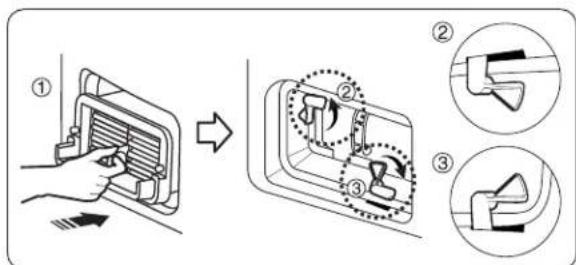

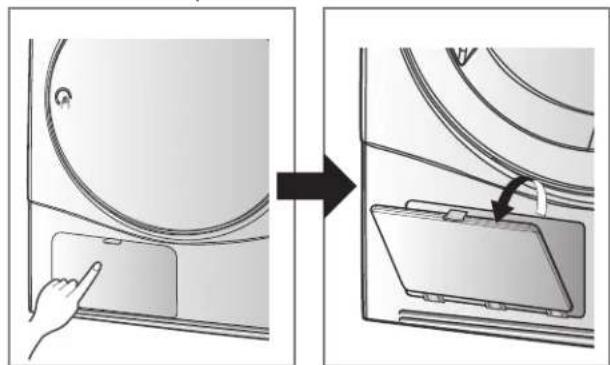

De watercontainer en condensator要去en ook geleegd en gereinigd worden zodate ber betere droogprestaties geleverd worden.

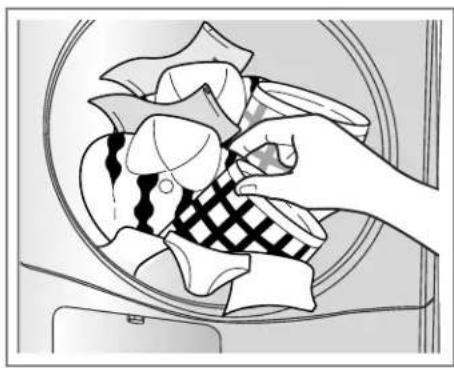

4. Plaats het wasgoed na sorteren in de trommel.

De kleding moet gesorteerd worden op stofype en droogheid en alle draden en riemen要去en goed vastzitten voordat de kleding in de trommel geplaatst worden.

Het is aan te raden dat u het wasgoed geheel\ aar achefteren duwt zodat deze uit de buurt van\ de deursluiting blijft.

Indien u dit nicht doet, können de deursluiting en de kleding beschadigd rake.

LET OP

Droog doorweekt wasgoed nicht in de centrifuge.

Inschakelen.

Open de deur.

Voordat u de deur sluit, zorgt u dat al het wasgoed goed in de trommel geplaatst is en dat vreemde voorwerpen, vooral ontvlambare voorwerpen, Niet vastzitten in de deur.

LET OP

• Let op dat er geen wasgoed vast kommt te zitten:tussen de laaddeur en de rubberen aflsuiting.

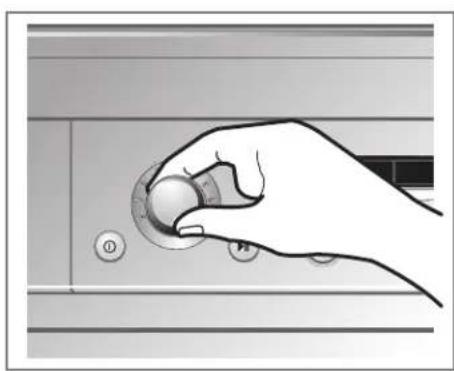

6. Selecteer de gewenste droogcyclus.

U kunt een cyclus kiezen door te draaien aan de programmeregeling totdat het gewenste programme op de positie van de indicator is. Indien u alleen op de Start/Pauze knop drukt, zichder een cyclus te kiezen, za de droger doorgaan met het programme Kast. [Kijk in de volgende Cyclus Selectie tabel (pagina 11) vooreer informatie]

7. Druk op de start knop.

U kunt de trommel horen draaien.

8. Nadat het gebruik voltooid is, opent u de deur en verwijdert u het wasgoed.

Let op! Het kan in de trommel nog steeds heet zich. (Gebruikstijd verschift afhankelijk van uw cyclusselectie of opties.)

Opmerking

Het staat geedeelte van de centrifugecyclus wordt zonder verwarming (afkoelcylclus)uitgevoerd zDat het wasgoed een temperatuur heeft waarbij het Niet beschadigd worden.

9. Reinig de pluizenfilters en leeg de watercontainer.

De pluizenfilter moet na elke lading gereinigd worden.

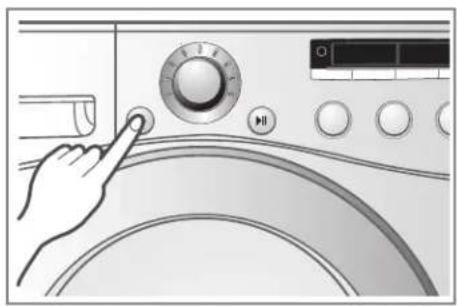

10. Schakel de drogeruit.

Druk op de knop "Power".

LET OP

• Let op dat u de filter bij het gebruik van een stofzuiger, Niet scheurt. Indien er resten verzamelen op de filter,kest u het pluizenscherm met een borstel schoonmaken.
• Indien u de deur wilt openen verwijl de droger in gebruik is, drukt u eerst op de Start/Pauze knop, wacht u totdat de trommel volledig gestopt is en opent u de deur.

Selecteerdgewenstecyclus.

Verwijder het wasgoed.

Reinig het pluizenfilter in de deur.

WAARSCHUWING

Stop de centrifuge nooit voor het einde van de droogcyclus tenzij u het wasgoed snugui de centrifuge verwijdert en uitspreidt zodat de warmte kan ontsappen.

LET OP

De droger mag Niet gebruikt worden voor doeleinden waarvoor deze Niet is bestemd.

w Droger Gebruiken

Kastdroog

Het droogrek worden in de droger geplaatst zoals
getoond in de afbeelding.
Verwijder de verpakking voor gebruik. Het
droogrek is bedoeld voor kledingstukken die plat
gedroogd要去en worden zoals sweaters en deli-
icate stoffen.

Opmerking

Controleer de pluisjesfilter en verwijder stof van de op het rek gedroogde kledingstukken.

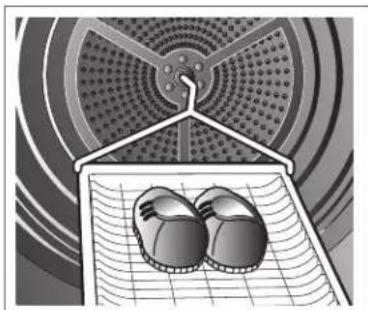

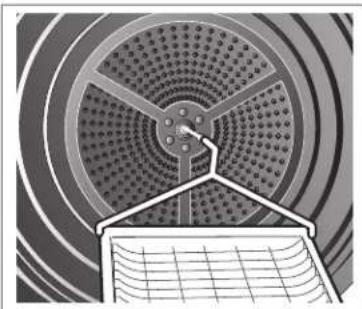

Het droogrek gebruiken:

1. Open de deur.
2. De pleasjesfilter nicht verwijderen.
3. Druk de Voorkant van het frame waar beneden om stevig te bevestigen over de pleasjesfilter.
4. Leg de kledingstukken op het rek. Laat ruimte rond de stukken zodate de lucht kan circuleren. Het rek beweegt nicht, alleen de trommel draait.
5. De deur sluiten.

6. Kies kastdroog.

7. Steek de draad in de centrale opening.

1. Leg delicate kledingstukken of sportschoen op het kastdroog

RC8043AZ/BZ/CZ

RC8043A1Z/B1Z/C1Z

Startuitstel

U kunt de functie Tijdvertraging gebruiken om het voltooien van de droogcyclus uit te stellen.

De maximumijdvertraging is 19 uren.

De minimumijdvertraging is 3 uren.

1. Schakel het toestel in.
2. Selecteer cyclus
3. Stel het uw voor deijdvertraging in.
4. Druk op de Start/Pauze knop.

Favoriet

Indien er een cyclus is die u wilt aanmaken op basis van uw drooggewoontes, gebruikt u "favoriet". Zodra de favoriete cyclus opgeslagen is, kurz u deze herhaaldelijk gebruiken totdat de opgeslagen instelling gewijzigd worden. U kurz bijvoorbeeld de droger inschakelen en Extra Droog selecteren in de Katoencyclus, en Lage Temp en Anti-kreuk en tenslotte op "favoriet" drukken totdat de droger een pieptoon LAST horen. Deze duurt ongeveer 3 seconden. Meer hoeft u Niet te doeon. Bij de volgende keer inschakelen van de droger drukt u op "favoriet" om de door u opgeslagen instelleningen op het paneel te bekijken.

Xtra functies

Antikreuk

De anti-kreuk functie dient ter voorkoming van kreulen die gezormd worden indien het wasgoed Niet aan het einde van de cyclus direct uit de trommel gehaald worden. In deze functie za de droger herhaaldelijk werken en pauzeren tot aan het einde van de cyclus.

De functie wordt geannuleerd indien tijdens het anti-kreuk proces de deur geopend worden.

Trommelverlichting / Makkelijk strijkken

Trommelverlichting (glazen deur)

• Tijdens de gebruikscylcus kurz u met behulp van de trommel Licht functie in de trommel kijken. Zo kurz u eenvoudig de droogcyclus bekijken.

Makkelijk strijken (Ondoortzichtige deur)

• Deze functie blijf het wasgoed vochtiger dan de staat voor strijken.

Opmerking

Deze functie is alleen beschikbaar bij de cylci Katoen-Strijken en Gemengd-Strijken.

Meer Tijd / Minder Tijd

Druk op Meer Tijd of Minder Tijd totdat de gewenste droogtijd ingesteld is.

Opmerking

Deze knoppen zijn alleen beschikkaar bij Geprogrammeerde Drogen, voordat u op de knop Start/Pauze drukt.

Kinderbeveiliging (- -) (CL)

Voor de veiligheid van uw kinderen drukt u tegelijkertijd op Droogniveau en Optie knappen, gedurende ongeveer 3 seconden.

Het "CL" teken wordt op het LED venster goontoed.

Opmerking

Om "CL"uit te schakelen, drukt utegelijkkertijd op Droogniveau en Optieknappen, gedurende ongeveer 3 seconden.

Optie

Zacht

• Deze functies verkarten of verlengen de cyclustijd door de temperatuur te verhogen of te verlagen.
• Deze optie worden alleen gebruikt bij de cycli Katoen en Gemengde Stoffen.

Strijkdroog signaal

• Deze functie geeft ter informatatie een geluidsignaal wanneer het een geschikt moment is voor het strijkken.
• Deze optie worden alleen gebruikt bij de cycli Katoen en Gemengd wasgoed.
• U kunt "Vochtig Drogen Piep" nicht gebruiken indien u het niveau strijkdroog selecteert.

Kreukzorg

• Deze functie is om kreukels te verminderen.
• Dit is een functie voor het automatisch instellen indien u de cyclus Gemengd wasgoed selecteert, maar annuleren is Niet möglichk.

Opmerking

De optie kan gewijzigd worden door een aantal keren op de optieknop te drukken.

• Eén keer: Zacht worden geselecteerd.
• Twee keer: Vochtig Drogen Piep optie wordt geselecteerd.
• 3 Keer: Zacht en Vochtig Droog Piep opties worden geselecteerd.
• 4 Keer: Niet geselecteerd

Zoemer

Met deze functie=kunt u het volume van het piepgeluid aanpassen.

org voor uw Droger

Het belang van zorg en onderhoud

De zorg voor uw droger is Niet erg moeilijk. U hoeft alleen maar onderstaande informatie op te volgen.

Reinig filter

Reinig het pluizenfilter na elk gebruik en controllerer voor elk gebruik. Het要去 tevens gereinigd worden indien het lampje "Reinig Filter" brandt en de buzzer te horen is tijdens het gebruik van de droger. Reiniging of legen van het filter za droogtijden en het energieverbruik verminderen en zorgen voor een langere levensduur van de droger.

LET OP

• Maak de pluizenzeef regelmatig schoon als het nodig is.

• Voorkom dat textielpluizen zich op de centrifugetrommel vastzetten en verwijder pluizen indien nodig.

• Open de deur.

1. Trek de filter eruit.

1. Reinig het filter met behulp van een stofzuiger of spoel onder een kraan.

1. Plaats de filter terug.

• Duw de filter
  geheel maar
  beneden zodate
  deze de deur nicht
  hindert.

• Sluit de deur.

LET OP

Was de "pluizenfilter" in warm zeepwater. Laat grondig drogen en plaats terug.

De pluizenfilter reinigenijdens een cyclus

Indien het lampje "Reinig Filter"ijdens het gebruik knippert, reinigt u de filter direct.

1.Laat de droger afkoelen en volg de aanbevolen stappen op.

2.Druk op de start/pauze knop.

Leeg watercontainer

Het condenswater wordt opgevangen in een watercontainer. U moet na elk gebruik de watercontainer legen. Indien u dit Niet doet, za dit leiden tot slechte droogprestaties. Indien de watercontainer vol is, brandt u het lampje "Leeg Water" en er is een buzzergeluid te horen indien de droger in gebruik is. In dit geval要去 de watercontainer binnen een urr geleegd worden.

1. Leeg de

watercontainer.

1. Leeg de

1. Plaats het terug.
2. Druk op de start/pauze knop.

Opmerking

Door na het wassen op hoge slelheid te centrifugeren resulteert in een lager energieverbruik. Een omgevingtemperatuur en eenkleine ruimte konnen de droogtijd te verlengen en derhalve het energieverbruik verhogen.

WAARSCHUWING

Drink het condenswater absoluteniet.

▲ LET OP

Indien het wasgoedijdens het wassen nicht op een hoge snelheid gecentrifugeerd wordt, zullen het energieverbruik en de droogtijd verhoogd worden. In sommigeGeVallen knippert het waslampje "Leeg Water"en stopt de droger.

org voor uw Droger

Reinig condensator

De condensator is een erg belangrijk deel voor een efficiente droogperformance, en u moet hier dus special voor zorgen. We raden aan om de condensator drie of vier keren perJAar, of zodra het lampje van de condensator knippert, te reinigen.

1. Open de condenskap met behulp van een munt of een platte schroevendraier.

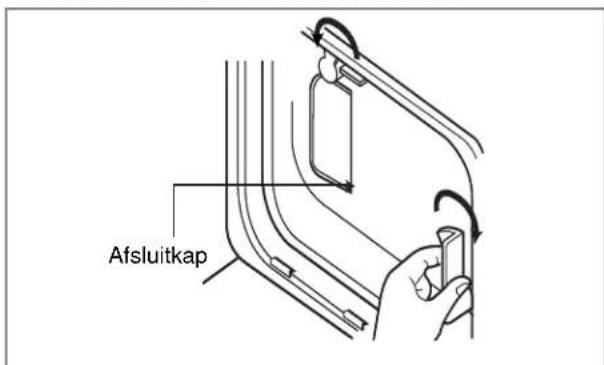

1. Open de afsluitkap door aan de vergrendelingshefboom te draaien.

1. Trek de condensator eruit door een vinger in een gat aan de voorkant van de condensator teplaatsen. (Gebruik geen kracht voor het verwijderen van de condensator.)

1. Reinig de condensator volledig onder de kraan door het water er door te latent stromen.

1. Sluit alles in de omgekeerde volgorde dan bij het openen.

LET OP

Na het schoonmaken van de condensator moet de vergrendeling waar zoals hierboven aangegeven worden gesloten.

LET OP

• Het gebruik van de droger verwijl de condensator verstopt is met pluizen, kan leiden tot schade aan de droger. Dit verhoegt tevens het energieverbruik.
• Gebruik geen scherpe voorwerpen om de hitte uitwisselaar te reinigen. U(Intchet beschadigen en lekkages veroorzaken.
• Gebruik de droger nooit zonder ditteuitwisselaar.

org voor uw Droger

Ventilatierooster en Koele Lucht ingangsrooster

Stofzug het voorste ventilatierooster 3-4 keer per一年多 om er zeker van teল dat er geen opbouw is van pluizen of vuil die kuren zorgen voor een onvoldoende luchtstroom.

Opmerking

• De warme lucht worden via het ventilatieroooster uitgeblazen.
• Zorg voor voldoende ventilatie om te voorkomen dat gassen en dampen van verwarmings- en kookapparaten evenals van open haarden in de ruimte terugstromen.

Afvoer condenswater

Normaal wordt condenswater opgepromptaar de watercontainer waar het water opgevangen worden totdat de container geleegd worden. Het water kan, afgezien van de watercontainer, ook direct afgevoerd worden met behulp van een afvoerslang, vooral indien de droger geplaatst is op een wasmachine. Indien u een kit voor een afvoerslang aansluit, kutu de waterbaas eenvoudig wijzigen zodate aansluit op een afvoervoorzieening. Volg onderstaande stappen op.

1. Verwijder de kit.

1. Scheid de watercontainerslang van de kit.

1. Sluit de afvoerslang aan op de kit.

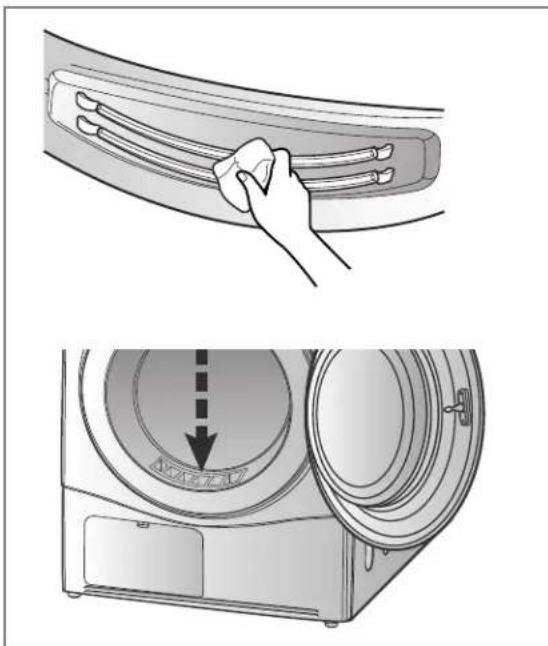

Vochtsensor?

Dit toestel heft een sensor voor het vocht dat tijdens het gebruik achechterblijf in de kleding, wat inhoudt dat deze altijd schoon要去en. De hoofdreden voor het reinigen van dit onderdeel is het verwijderen van de kalkopbouw op het oppervlakte van de sensor. Veeg de sensors in de trommel schoon (getoond in de afbeelding).

Drooghandleiding & Energieverbruik

Cyclus		Capaciteit van de droger	Display Drying Time (Including Cooling Time)	Energieverbuik
Katoen	Strijken	8 kg	97 min	3.55 kWh
	Licht*	8 kg	103 min	4.49 kWh
	Kast	8 kg	115 min	4.52 kWh
Gemengd Wasgoed	Kast	4 kg	48 min	1.70 kWh
Synthetisch	Kast	2 kg	58 min	0.93 kWh
	Strijken	2 kg	51 min	0.54 kWh
Groot Wasgoed		1.5 kg	60 min	2.85 kWh
Anti Allergie		2 kg	118 min	2.85 kWh
Opfrissen		Overhemden MAX. 4EA	20 min	0.50 kWh
Sportkleding		1.5 kg	30 min	0.69 kWh
Jeans		4.5 kg	36 min	1.80 kWh
Delicaat		1.5 kg	45 min	0.85 kWh
Wol		1 kg	21 min	0.45 kWh
Snel droog		2 kg	50 min	1.41 kWh

• Getest volgens EN61121: 2005 testprogramma
• Het kan zijn dat het energieverbruik Niet overeenkomt met de waarde in de tabel 'Energieverbruik' door die draaisnelheid van de wasmachine, de staat van de installmente en de gebruiksomstandigheden.

Wollen kleding

Droog wollen kleding met de cyclus "wol". Zorg dat u de instructies op het kledinglabel altijd opvolgt. Wol wordt Niet volledig gedroogd door hetrogramma, dus herhaal het drogen Niet. Trek het wol waar de originele vom en LAST het plat drogen.

Gewiven en gebreide materialen

Sommige geweven engebrede materialen kunnen krimpen, afhankelijk van de kwaliteit.

Permanent Press en Synthetische voorwerpen

Laad uw droger Niet te vol.

Verwijder het permanent press kledingstuk meteen nadat de droger is gestopt zodat het aantal kreukels verminderert worden.

Baby-en nachtkleding

Controleer altijd de instructies van de fabrikant.

Rubber en plastic

Droog geen voorwerpen die rubber of plastic bevatten, zoals:

a) Slabbetjes, hoezen voor stoelen
b) Gordijnen en tafellakens
c) badmatten

Glasvezel

Droog geen voorwerpen met glasvezel in uw droger. Glazen voorwerpen die in de droger achechterblijven hunnen de volgende keer dat u uw droger gebruikt awhile in uw kleding en zo uw huid irriteren.

Kledinglabels

Kleding heeft een eigenc zorglabel, dus we raden aan dat u deze instructies opvolgt.

Niet alleen dat, het wasgoed moet ook gesorteerd worden op afmeting en stoftype.

Laad de droger Niet te vol zodate u stroom en tijd bespaart en de beste droogprestaties krijgt.

Hieronder treft u kledinglabels aan.

Droog

Trommeldroog

Permanent Press / kreukbestendig

Zacht / Fijingoed

Niet in de droger

Niet drogen

Hogeitte

Mediumiteit

Lageiteit

Geeniteit / lucht

Lijndroog / hang op om te drogen

Druipdroog

Droog plat

In de schaduw

xtra tips voor slim gebruik

Reserveonderdelen

De door u benodigde reserveonderdelen worden verstrekt volgens de garantievoorwaarden.

Onderdelen die vallen onder de garantie worden gratis verstrekt.

Indien de garantie agelopen is, kurz u reserveonderdelen kopen bij uw servicecentrum.

Verwijdering van uw droger

We raden aan dat u uw droger veilig verwijdert zdat voorkomen worden dat kinderen zich hunnen bezeren.

De deur en klep en andere uitstekende onderdelen要去en verwijderd worden en de stroomkabel要去 afgesneden worden zodate toekomstig gelebruik voorkomen worden. De droger kan nu veilig verwijderd worden.

Servicecontact

Indien u problemen heeft met uw droger, kijkt u eerst in de tabel problemen oplossen.

Mocht u uw probleem Niet aantreffen, en u kurz het Niet zich oplossen, dan neemt u contact met het servicecentrum.

Een servicepersoon za u verschillende vragen stellen, waaronder:

1. Uw naam, adres en postcode.
2. Uw telefoonnummer.
3. Omschrijving van het probleem.
4. Het modelnummer en het serialnummer van uw droger.
5. De aankoopdatum.

Accessoire onderdelen

• Uw droger wordt geleverd met accessoires zoals

• Condensafvoerslang

1. Slanghouser

1. Kastdroogs

Stapelkit

Houder:2EA,Schroef:4EA

Apart verkocht

• De verbindingsset kan gelebruikt worden voor een wasmachine met een bovenplaat-maat van 550mm en 600mm

Indien u gebruik wilt makev van de
stapelfunctie, dan moet u de droger
op een LG wasmachine plaatsen.
Om dit te doeon moet u afzonderlijk
een stapelkit kopen.

Tips voor oplossen problemen

Kijk, omijd en geld te besparen, voordat u belt voor onderhoud of reparatie, op de volgende pagina voor hulp bij uw vragen.

Vragen Wat te doeon

Droger werkt nicht	1. Controller of de stekker van de droger ingestoken is. 2. Controller of de "Start" knop ingedrukt is. 3. Controller of de deur goed gesloten is. 4. Controller of de kamertemperatuur Niet beneden de 5°C is gezakt. 5. Controller of er geen zekering gesprongen is of dat de stroomonderbrekeruitgeschakeld is, en verrang ze indienoodzakelijk.(Waarschuwing: Elektrische drogers gebruiken normaliter twee zekeringen of stroomonderbrekers) Nadat u het water geleegd heeft en het filter gereinigde heeftijdens het gebruik,要去 op de Start knop drukken, enervolgens de droger weeinschaken.
Drogen duurt lang	1. De filter要去 na elke lading gereinigd worden. 2. Controller of de watercontainer geleegd is. 3. Controller of de condensator schoon is. 4. Controller of u de juiste programma instelleningen hebft voor het stofype. 5. Controller of het luchtventilatierooster of de acheer ventilatieuitgangen van de droger geblokkeerd+zijn. 6. Controller of de kleding nog "te nat" is. 7. Controller of u het juiste programma geseleeteerd hebft. 8. Controller of de droger te vol zit.
Het lampje "Reinig Filter" knippert	1. Controller of het filter schoon is. 2. Controller of de condensator verstopt is.
Er zitten velpluizen op de kleding	1. Controller of het pluizenfilter leeg is. 2. Controller of er alleen schone voorwerpen in de droger aanwezig+zijn. 3. Controller of het wasgoed goed gesorteerd is in de trommel. 4. Controller of er teveel wasgoed geplaatst is. 5. Controller of er papier, zakdoekjes of soortgelijke voorwerpen aanwezig+zijn in zakken van kleding.
De droogtijd is nicht consistent	De droogtijd voor een lading is afhankelijk van de hitte instelling, de grootte van de lading, het type stof, de natheid van de kleding en de staat van de pluizenfilter.
Er lekt water	Controller of de deur en de deursluiting vies en/of beschadigd+zijn.
De kleding is gekreakeld	Controller of er teveel wasgoed geplaatst is. Probeer een kortere droogtijd en verwijder de voorwerpen terwijl ze nog steeds een beetje nat+zijn.
De kleding is gekrompen	Om krimpen te voorkomen, zorgt u de zorg- en onderhoudsinstructies voor uw kleding op, omdat bepaalde stoffen van nature krimpenijdens het wassen. Andere stoffen hun gewassen worden, maar zullen krimpen indien ze gedroogd worden in een droger.

ichtlijnen voor problemen oplossen

Foutmodus

: Toont " " inden de deur open is. De deur moet gesloten worden en de Start knop moet ingedrukt worden om de droger opniew te starten.
- Indien de fouten nog steeds weergegeven worden, trekt u de stroomkabel uitten belt u met het servicecentrum.

• Neem contact op met de klantenservice.

S toringsindex

Opmerking

De Condensdroger functie is alleen aanwezig voor producten met een Condensdroger logo. Sommige mobiele telefoon toestellen hunnen het geluid onderdrukken waardoor de Condensdroger functie Niet werkt.

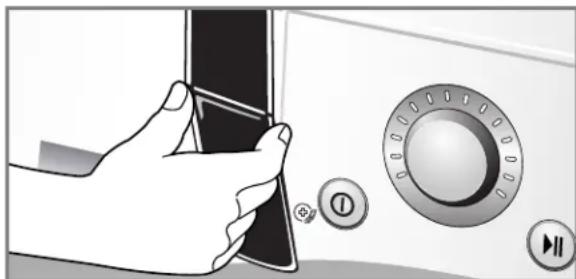

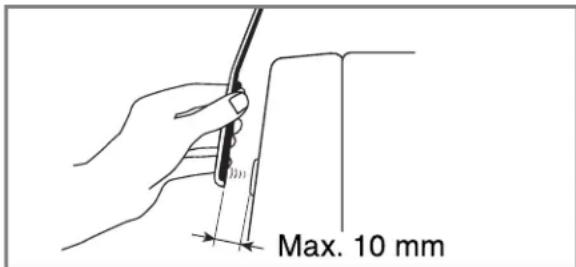

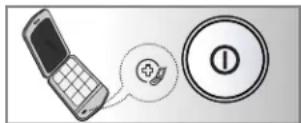

Gebruiksaanwijzing Condensdroger

• Gebruik deze functie alleen wanner service erom vraagt.De informatatie overdracht werkht hetzelfde als een fax, en werkdt alleen wanner u belt maar service.
• Condensdroger kan alleen geactiveerd worden wanner de aan staat. Wanner deuit staat kan Condensdroger nicht worden gebruikt.

Wanner er een probleem optreedt met uw, belt u service.

Volg de instructie van service, en de stappen die service aangeeft.

1. Druk op de aan/uit knop om de wasmachine aan te zetten.

Druk of draai Niet aan andere knoppen.

1. Zodra service aangeeft kurz u de microfoon van uw telefoon vlak bij de aan/uit knop honden.

1. Houd de temperatuur knop voor 3 seconde ingedrukt verwijl u de microfoon van uw telefoon vlakbij de aan/uit knop houdt.
2. Houd de microfoon van uw telefoon bij de aan/uit knop totdat de data overdracht is voltooid.

De data overdracht duurt ongeveer 17 seconde, dit kurz u op het display volgen.

• Voor het beste data overdracht adviseren wij de telefoon Niet te bewegen
• Wonneer de data overdracht misluktkest u gevraagd worden de voorgaande stappen te herhalen.
• Wanner u de aan/uit knopijdens de data overdracht indrukt za de data overdracht via Condensdroger geannuleerd worden.
• Zodra het aftellen voor bij is en u geen geluid meer hoort, kunt u het gesprek met service hervatten. Service kan u verder adviseren en assisteren middels de ontvangen data.

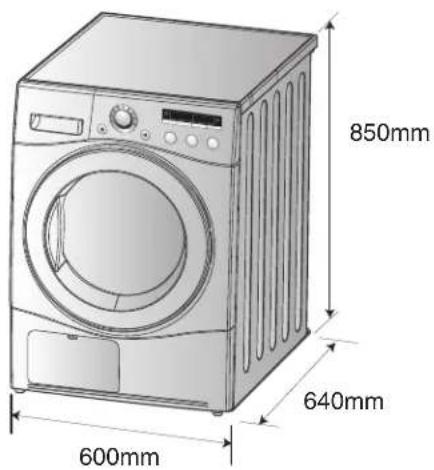

echnische gegevens

Elektriciteitsvereisten Ventilatievereisten

Voltage Hertz Watts
230 V 50 Hz 2600

Zorg dat de beoordeling op deplaat van de droger overeenkomt met de beoordeling die u in uwuis hoefft.

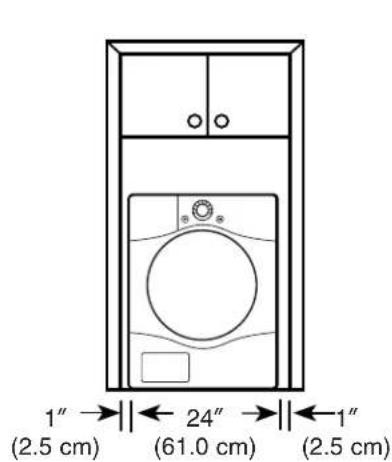

Inbouw of onderbouw	Werkblad

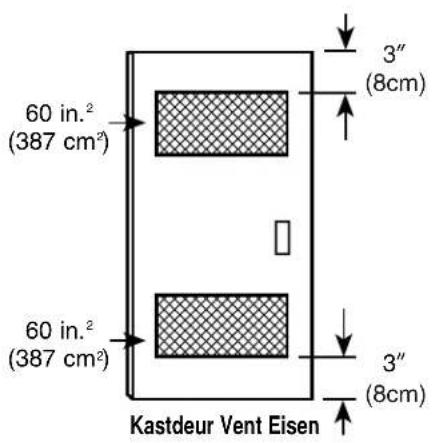

Zorg voor een luchtstroom van 112 kub. voet / min door de droger.	De kastdeur moet 2 openingen met jaloezielatten hebben, elk met een minimu- moppervakte van 387cm2 elk op 8 cm van de onder- en bovenkant van de deur.

Verwijdering van uw oude apparaat

1.Indien dit doorkruiste afvalbak symbol zich bevindt op het product, betekent dit dat het product valt onder de Europese Richtlijn 2002/96/EU.
2. Alle elektrische en elektronische producten dieren apart van het huishoudelijk afval verwijderd te worden via door de overheid of gemeente toegewezen inzamelpunten.
3.De correcte verwijdering van uw oude apparaat voorkomt möglichke negatieve gevolgen voor het milieu en de menselijkke gezondheid.
4. Voor meer informatie over de verwijdering van uw oude apparaat, neemt u contact op met uw gemeente, afvalverwerkingsbedrijf of de winkel waar u het product heeft gekocht.

Watt valt nicht onder de garantie.

Servicebezoeken aanuis om u instructies te geven over het product.

Indien het product aangesloten is op een andere spanning dan die aangegeven op de beoordelingsplaat.

Indien de fouten veroorzaakt worden door ongelukken, verwaarlozing of force majeure.
Indien de fouit veroorzaakt worden door anderen redenen dan normal haishoudelijk gebruik, of gebruik volgens de gebruikershandleiding.

Indien de fouvoorzaakt worden door ongedierte, bijvoorbeeld ratten, kakkerlakken, etc. Lawaai of vibratie dat als normal wordt beschouwd, bijvoorbeeld het geluid van het afvoeren van water, draaigeluid, of waarschuwingsgeluiden.

Corrigeer de installation, bijvoorbeeld het waterpas zetten van het product, het aanpassen van de afvoer.

Normaal onderhoud zoals aanbevolen in de gebruikershandleiding.

Verwijdering van vreeemde voorwerpen/substantiesuit de machine, inclusief de pomp en de inlaat slangfilter, bijvoorbeeld, gruis, nagels, behabeugels en knopen, etc.

Vervang zekeringen of corrigeer de bekabeling of corrigeer de leidingen in huis.

Correctie van Niet bevoegde reparations.

Incidente of gevolgschade aan persoonlijke eigendommen veroorzaakt door möglichke defecten van dit apparaat.

De garantie vervalt indien het product gezruikt worden voor commerciele doeleinden.

(Voorbeeld: Openbare plekken, zoals een openbare badkamer,vakantiewoning, training centrum, studentenhuis)

Indien het product geinstalleerd is buiten het normale servicegebied, dan zullen de kosten voor transport voor reparatie van de producten, of de verranging van een defect onderdeel, voor rekeningংn van de eigenaar.

Garantievoorwaarden voor droger

1. De garantietermijn begint met de aankoopdatum en duurt 24 maanden. Het begin van de garantietermijn geldt als bevestigd, wonneer de koper het aankoopbewijs (kwitantie/ kassabon) voorlegt samen met de door de verkoper ingevulde en ondertekende garantiekaatr. Het serienummer van het product moet overeenstemmen met het ingevulde nummer op de garantiekaart!
2. Tijdens de garantieperiode verhelpen wij Gratis alle gebreken, indien aangetoond kan worden dat zeveroorzaakt zijn door fabricage- of materiaalfouten.

3. De garantie is nicht van toepassing voor beschadigingen die voortkomen uit ondeskundige behandeling, het Niet in acht nemen van de handleiding en normale slijtage. De garantie geldt ook Niet voor versleten onderdelen enlicht breekbare delen (zoals bijv, kijkvensters, glim- en gloeilampen). Beschadigingen die het gevolg zichn van transport en okk de verzendings- en verpakkingskosten vallen Niet onder deze garantie.

4. De beslissing over herstelling, omruiling, omruiling of verranging is aan ons voorbehonden. Omgeruilde of verrangen onderdelen worden once eigendom. Door herstelling of verranging van onderdelen worden de garantietermijn Niet verlangd.

5. De garantie vvert zodra herstellingen aan het het apparaat verricht worden door Personen die nicht voor service geauthoriseerd zijn door LG Electronics en vvert tevens zodra het apparaat ingezet worden voor professionele doeleinden.
6. Het isoodzakelijk dat de originele verpakking bewaard wordt, om het apparaat voor herstelling zonder risico op beschadigingen te konnen transporteren.
7. Om de garantie aan te spreken moet u zich wenden tot uw handelaar of een geauthoriseerd servicecenter.
8. Andere aanspraken zijn uitgesloten! Indien delen van deze bepalingen ongeldigহn, dan gelden ze maar inhoud. De geldigheid van de andere bepalingen worden hierdoor Niet beinvloed.

Garantiecertificaat

Voor dit apparaat verlenen wij een garantie van 24 maanden!

Gedurende deze garantieperiode van 24 maanden verplichten wij ons ertoe uw apparaat Gratis te herstellen of de verwangstukken Gratis ter beschikking te stellen bij uw vakhandelaar, indien het Niet meer maar behoren functioneert door fabricage- of materiaalfouten. Andere aanspraken zich uitgesloten.

Voor het overige gelden de op de keerzijde vermelde garantiebepalingen!

Toesteltype:Serienr

Naam van de koper :

Aankoopdatum :

Stempel/ handtekening van de handelaar
