GEBRUIKSAANWIJZING Ruban LED 5m avec 150x LED Connecté EDENWOOD

GEBRUIKSAANWIJZINGEN 22

INSTRUCCIONES DE USO 32

Thank you!

Proficiat met uw keuze voor een product van EDENWOOD.

De selectie en de testen van de toestellen van EDENWOOD gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van EDENWOOD, dieuitmunten in hun eenvoudig gebruik, hun betrouwbare werkinq en hun onberispelijke kwaliteit.

ELECTRO DEPOT beveelt de EDENWOOD toestellen aan en is ervan overtuigd dat u uiterst tevreden zal zich bij elk gebruik van het toestel.

Welkom bij ELECTRO DEPOT.

Bezoek unsere website: www.electrodepot.be

Overzicht van het toestel

Specifications van de LED-strip

Gebruik van het toestel

Installatieprocedure

Aansluitschema

Functies van de afstandsbediening

Wifi-aansluiting en configuratie

Bedankt voor uw aankoop. Wij hopen dat dit product u volledig tevreden zal stellen. Lees deze handleiding zorgvuldig door voordat u het product in gebruik neemt om het product en alle functies op een juiste manier te konnen gebruiken. Bewaar deze handleiding op een veiligeplaats voor toekomstig gebruik.

Inhoud van de verpakking

Controleer of de volgende onderdelen in de verpakking zitten wanner u ze opendoet:

LED-strip
- Wifi controller box
Voedingsadapter
- Afstandsbediening
- Gebruikershandleiding.

Betreffende de IP44 waterdichtheid

De LED-strip is bestand gegen waterspatten conform de IP44 norm. Deze mag nicht in water worden ondergedompeld. De voedingsadapter is IP20 geclassifyerd, unde mag nicht in contact komen met water of andere vloeistoffen. Dit product is alleen bestemd voor gebruik binnenshuis.

Specifications van de LED-strip

5 meter strip:	150 SMD 5050 LED (30 LED per meter)
10 (2*5) meter strip:	300 SMD 5050 LED (30 LED per meter)
Stralingshoek:	120°
Ingang:	12,0V = 1,5A - Stroomverbruik: 18,0W max (5 meter versie)
	12,0V = 2,0A - Stroomverbruik: 24,0W max (10 meter versie)
Levensduur LED:	20.000 u
Niet dimbaar
Omgevingsvochtigheid:	65%-75%
Bedrijftstemperatuur:	-25°C ~ 40°C
Opslagtemperatuur:	-40°C ~ 80°C
3M kwaliteitslijm:	Aanbrengen op een glad, schoon en ontvet oppervlak
Hars beschermlaag:	Voor een veilig gebruik, bescherming gegen spatten en eenvoudige reiniging
Afstandsbediening:	Om kleuren en intensiteit en verschillende Lichtmodi te selecteren
Beschermingsklasse:	Klasse III

Alleen voor gebruik binnenshuis

Bedrijfsmodus:	Bluetooth
Bedrijfsfrequentiebereik:	2402 ~ 2480 MHz
Maximum RF-uitgangsvermogen:	4,285 dBm (2,68 mW)
Bedrijfsmodus:	WIFI 2.4GHz
Bedrijfsfrequentiebereik:	2412 ~ 2472 MHz
Maximum RF-uitgangsvermogen:	15,823 dBm (38,22 mW)

ELECTRO DEPOT verklaart hierbij, dat het type radio-apparatuur LED-STRIP voldoet aan Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgend internetadres: http://www.electrodepot.fr

Installatieprocedure

• De Lichtbron van deze lamp kan nicht worden verrangen. Als de Lichtbron Niet langer werkkt要去 de volledige lamp worden verrangen.
• Om wurgingsgevaar te vermijden, zorg dat het flexibel snoer, dat op deze armatuur is aangesloten, aan de muur is vastgemaakt wanner het snoer zich binnen armbereik befindt.
  Sluit de Lichtstrip Niet aan op de voeding wanner zich in de verpakking bevindt.

Volg de onderstaande stappen om uw LED-strip correct te installereren.

1. Kies een schoon en vlak oppervlak voor de installmentie van uw LED-strip. Zorg ervoor dat het oppervlak perfect schoon is. Het要去 vrij়n van vuil, stof of vet, anders kan de tape na enige tijd loskomen.
2. Verwijder het 3M-beschemppapier van de strip en plank de strip voorzichtig op het gekozen oppervlak.

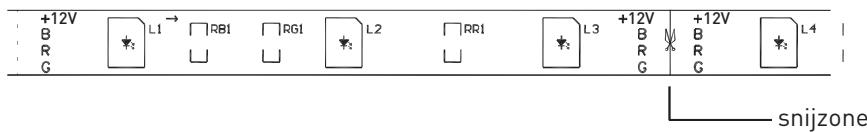

3. Knip zo nodig het deel van de strip af dat u misschien nicht nodig hebt. Let op, knip de strip alleen door op specifieke delen die gemarkeerd zichn door een schaarlogo op de strip. Dit logo verschijnt:tussen elke reeks van 3 LED's. Knip de strip nooit op een andere plaats door, anders is de strip onbruikbaar en vervalt de garantie. Zie hieronder de juisteplaats om de strip door te knippen.

1. Sluit de LED-strip voorzichtig aan op de wifi controller box volgens de juiste polariteit en sluitervoelgens de wifi controller box aan op de voedingsadapter.
2. Sluit de voedingsadapter aan op een strooombron in uw woning (stopcontact).
3. Druk op de knop ON (AAN) van de afstandsbediening om de LED-strip in te schakelen.

Aansluitschema

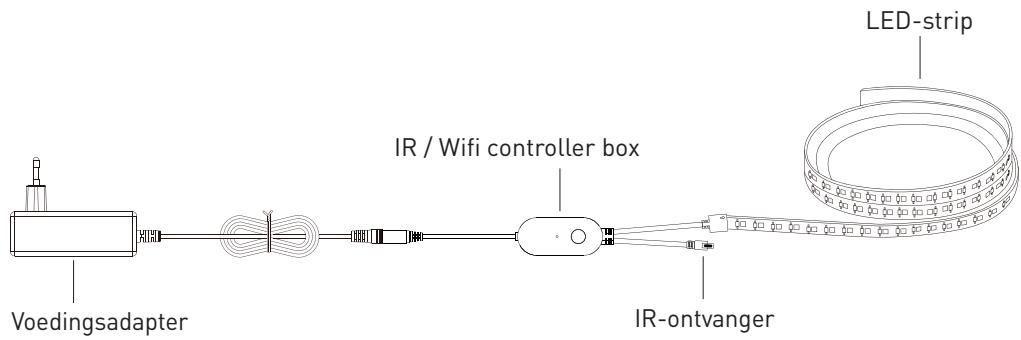

5 meter versie

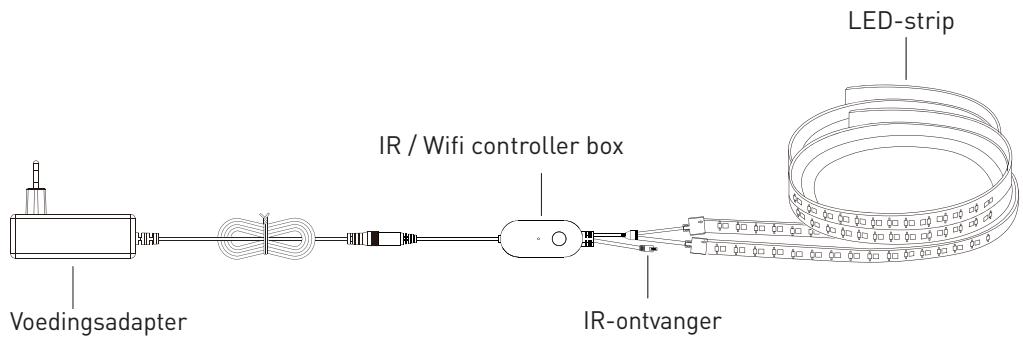

10 meter versie

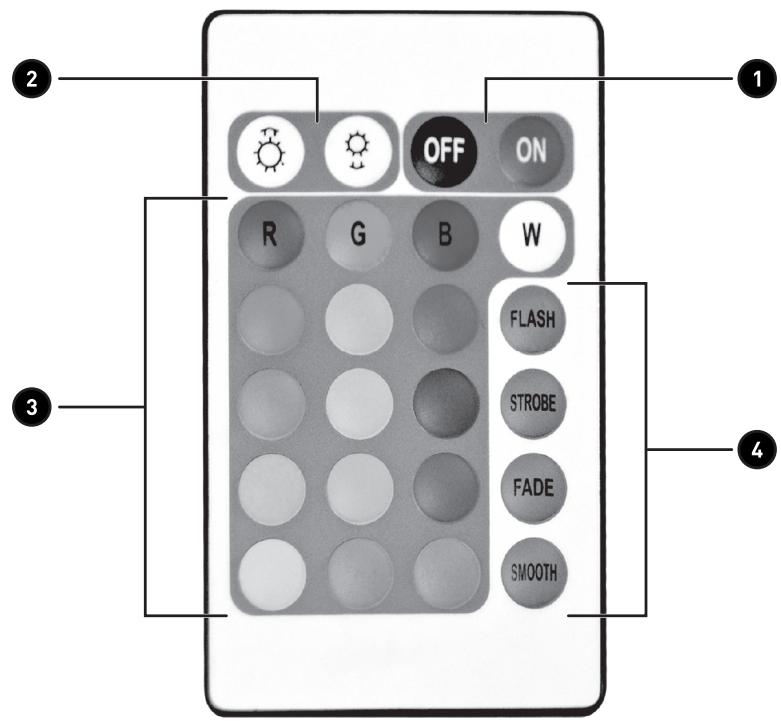

Functies van de afstandsbediening

1. Druk op ON (Aan) of OFF (Uit) om de LED-strip aan ofuit tezetten
2. In de vaste kleurenmodus: Druk om de Lichtintensiteit te verhogen of te verlagen (10 niveaus).

In de Lichtshowmodus: Druk om de snelheid waarmee de kleuren veranderen te verhogen of te verlagen (15 niveaus).

1. Druk op een van deze toetsen om direct de gewenste vaste kleur te selecteren (W is voor witte kleur).
2. Lichtshowmodi:

FLASH: Knipperende kleuren in deze volgorde: R>G>B>RG>RB>GB>RGB

STROBE: Knipperende kleuren in deze volgorde: (RGB)

FADE: Zachte fade in deze volgorde: R>G>B>RG>RB>GB>RGB

SMOOTH: Zachte fade in度过 deze volgorde: R > G > B

Wifi-aansluiting en configuratie

Volg de stappen die hieronder worden uitgelegd om uw LED-strip in Wifi-modus te gebruiken. In deze modus=kunt u de strip bedieren vanaf uw smartphone vanaf elke locatie met een internetverbinding. U=kunt deze ook met uw stem bedieren als u over een Google Home of Alexa voice-systeel beschikt.

LET OP: UW WIFI-THUISNETWORK MOET IN 2. GECONFIGUREERD ZIJN VOOR EEN JUISTE WERKING MET DE LED-STRIP. 5G WIFI-NETWERKEN WORDEN NIET ONDERSTEUND.

Download en installer de APP op uw smartphone

1. Zoek de APP «Tuya» in Google Play Store of Apple App Store, of scan de QR code om de APP te vinden.
2. Installer de APP op uw smartphone en start.Deze.
3. Registreer en log in.

Uw LED-strip in de Tuya APP toevoegen

Zorg ervoor dat de LED-strip is aangesloten op de Wifi controller box, maar sluit de controller box nog Niet aan op de voedingsadapter. Volg de procedure die hieronder worden uitgelegd om te weten wanner u deze要去 aansluiten.

• Druk op het + pictogram rechtsboven in het APP-schem om een新模式 apparaat toe te voegen.
• Selecteer «Licht» in de kolom aan de linkerkant van het APP-schem en Zoek maar «LED strip» in hetrechtger gedeelte van het APP scherm.
• Selecteer LED-strip (BLE+Wi-Fi)
• De standard netwerkmodus is de EZ-modus (zie het pictogram rechtsboven in het APP-schem). Deze modus is de eenvoudigste en snelste oplossing om uw LED-strip te verbinden. In sommige zeldzame gezallen, als de EZ-modus Niet werkt,kest u overschakelen maar de AP-modus door op het EZ-modus pictogram te klikken en de AP-modus te selecteren. Deze procedure worden uitgelegd in de volgende sectie van de handleiding.

Verbinding in de EZ-modus

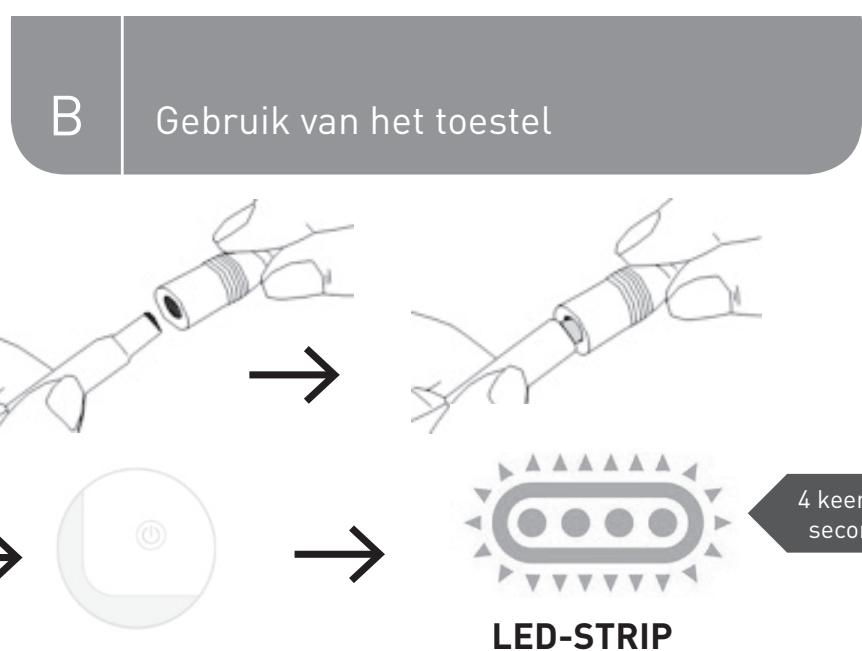

• U=knt nu de Wifi controller box aansluiten op de voedingsadapter. Voor een succesvolle verbinding in de EZ-modus moet de LED-strip snel knipperen (4 keer per seconde). Als de LED-strip Niet snel knippert, houd de aan/uit-knop van de controller box 5 seconden ingedrukt totdat de LED snel knippert.

5 seconden ingedrukt houden

• Wonneer de LED's snel knipperen, druk op «Volgende» om maar het volgend scherm te gaan en selecteer de naam van uw thuis Wifi-network in de lijst met beschikbare netwerken. Er zal u ook gezvaagd worden om uw Wifi-wachtwoord in te voeren.
• De APP zal nu het Wifi-apparaat scanners, uw LED-strip vinden en de verbinding maken.
• Wonneer de verbinding met de APP succèsvol is, zal de LED-strip op de startpagea versuschijnen.
• U=knt deze nu selecteren op de startpagina om toegang te krijgen tot de bedieningsschermen van de LED-strip.

De möglichke bedieningselementen zijn in-/uitschakelen, van kleur veranderen, verschillende kleurensshows selecteren, selecteren hoe de LED za bewegen op het ritme van de muziek, timer instellen, aftellen, enz. Wanner u klikt op het pictogram rechtsboven in het APP-schem, krijgt u toegang tot andere functies zoals deel het apparaat met een andere gebruiker, configureer de stemassistent, enz.

Verbinding in de AP-modus

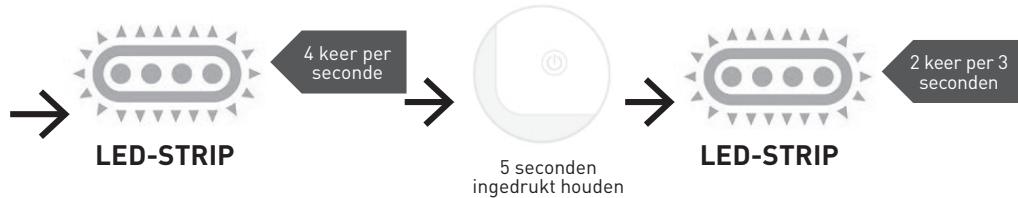

Als de netwerkverbinding in de EZ-modus mistrukt, zoals uitgelegd in de vorige sectie, dan kurz u de AP-modus configuratie proberen. Dit is een alternatieve manier om een apparaat te koppelen, waar bij u het apparaat kurz isoleren en direct kurz koppelen. Voor deze modus moet de LED langzaam knipperen, ongeveer 2 keer per 3 seconden.

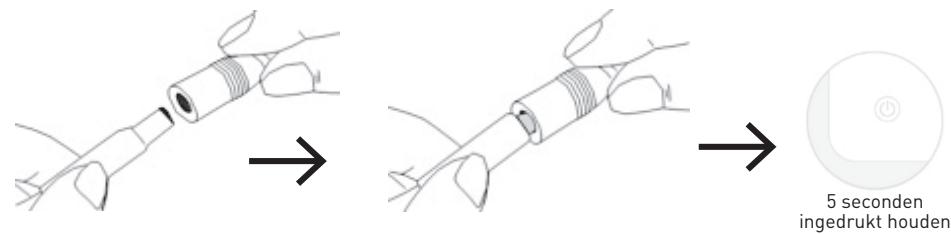

Om deze modus te openen, herhaal de stappen die in de vorige sectie zich uitgelegd, en wanner de LED's snel knipperen, druk ongeveer 5 seconden op de aan/uit-knop van de bedieningseenheid totdat de LED langzaam knippert.

B Gebruik van het toestel

• Wonneer de LED langzaam knippert, druk op «Volgende» om maar het volgende scherm te.gaan en selecteerervolgens de Wifi-netwerknaam genaamd «Tuya-XXXX» in de lijst met beschikbare netwerken.
• De APP zal nu het Wifi-apparaat scanners, uw LED-strip vinden en de verbinding make.
• De LED-strip verschijnt op de startup vagina van de APP wonneer de verbinding succesvol is.
• U=knt deze nu selecteren op de startpagina om toegang te krijgen tot de bedieningsschermen van de LED-strip.

Muchasgracias!

Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagebout of het materiaal. Gebreken of schade door slechte installmentie, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door deze garantie.

*op vertoon van kassabon.
