GEBRUIKSAANWIJZING KG36N2LCF SIEMENS

nl Gebruikershandleiding

1.1 Algemene aanwijzingen 87
1.2 Bestemming van het apparaat 87
1.3 Inperking van de gebruikers .... 87
1.4 Veiliger transport 87
1.5 Veilige installment 88
1.6 Veilig gebruik 89
1.7 Beschadigd apparaat............ 91

2 Het voorkomen van materièle schade 93

4 Opstellen en aansluiten 94

4.1 Leveringsomvang 94
4.2 Criteria voor de opstellocatie ... 94
4.3 Apparaat monteren 94
4.4 Het apparaat voor het eerste gebruik voorbereiden 95
4.5 Apparaat elektrisch aanslui- ten 95

5Uw apparatusleren kennen. 95

5.1 Apparaat 95
5.2 Bedieningspaneel 95

6 Utrusting 96

6.1 Legplateau 96
6.2 Flessenrek 96
6.3 Bewaarlade.. 96
6.4 Groente- en fruitlade 96
6.5 Deurrekken 96
6.6 Accessoires 96

7 De Bediening in essentie 97

7.1 Apparaat inschakelen 97
7.2 Opmerkingen bij het gebruik ... 97
7.3 Machine uitschakelen 97
7.4 Temperatuur instellen 97

8 Extra functies 97

8.1 Superkoelen 97
8.2 Automatisch Supervriezen 98
8.3 Handmatig Supervriezen 98
8.4Sabbat-modus 98

9 Alarm 99

9.1 Deuralarm 99
9.2 Temperatuuralarm 99

10 Koelvak. 99

10.1 Tips voor het bewaren van levensmiddelen in het koelvak 100
10.2 Koudezones in het koelvak.. 100

11 Vriesvak 100

11.1 Invriescapaciteit 100
11.2 Vriesvakvolume volledig gebruiken 100
11.3 Tips voor het bewaren van levensmiddelen in het vriesvak.... 101
11.4 Tips voor het bevriezen van verse levensmiddelen 101
11.5 Houdbaarheid van de diep-vrieswaren bij -18 °C 101
11.6 Ontdooimethods voor diepvrieswaren 101

12 Ontdooien 102

12.1 Ontdooien in het vriesvak .... 102

13 Reiniging en onderhoud..... 102

13.1 Apparaat voorbereiden voor reiniging 102
13.2 Apparaat schoonmaken..... 102
13.3 Onderdelen eruit halen 103
13.4 Apparaatonderdelen de-monteren 103

14 Storingen verhelpen 104

14.1 Stroomuitval.... 107
14.2 Apparaatzelftestuitvoeren....107

nl

15 Opslaan en afvoeren 107
15.1 Apparaat buiten gebruik stellen 107
15.2 Afvoeren van uw oude ap-. paraat 108
16 Servicedienst. 108
16.1 Productnummer (E-nr.) en productienummer (FD) 109
17 Technische gegevens 109

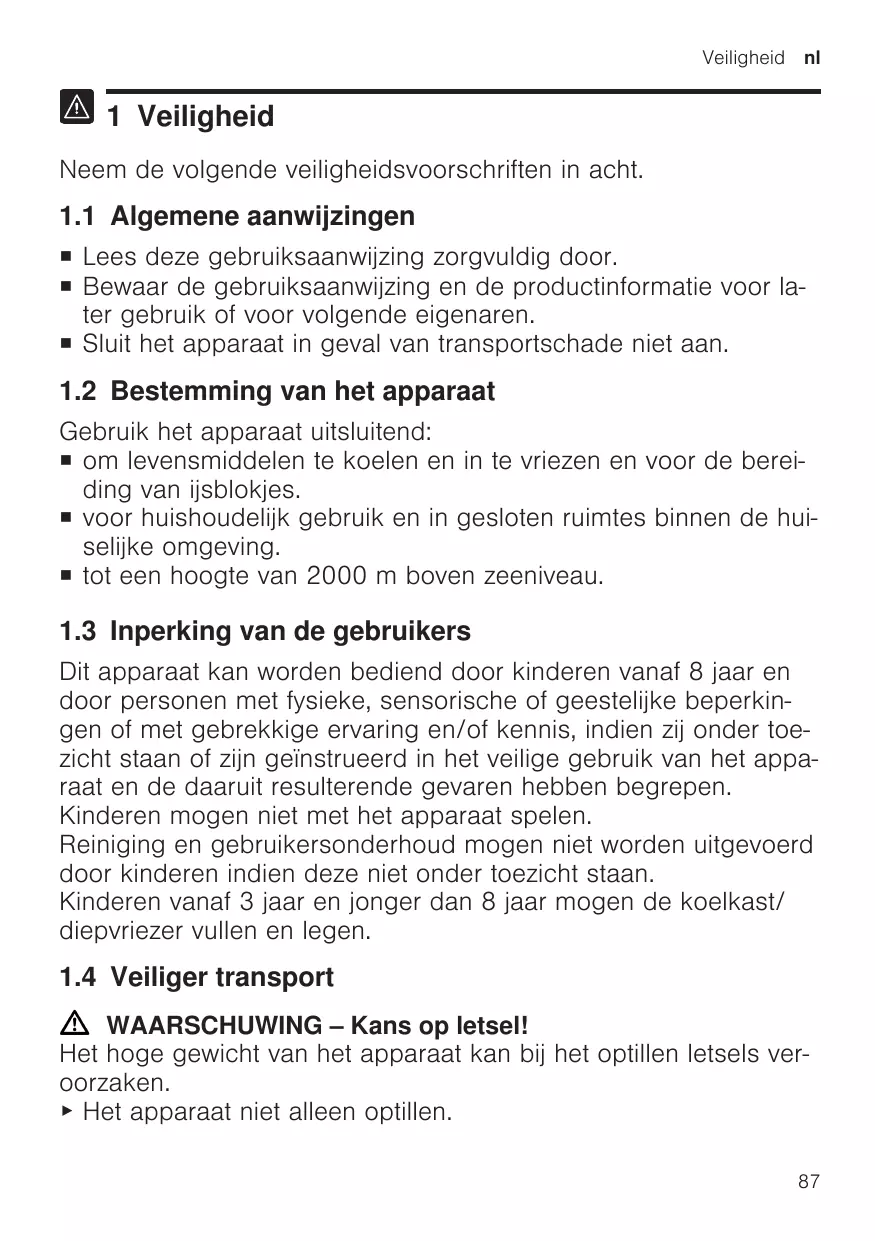

1 Veiligkeit

Neem de volgende veiligheidsvoorschriften in acht.

1.1 Algemene aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig door.
- Bewaar de gebruiksaanwijzing en de productinformatie voor later gebruik of voor volgende eigenaren.
Sluit het apparaat in geval van transportschade nicht aan.

1.2 Bestemming van het apparatus

Gebruik het apparaat uitsluitend:

• om levensmiddelen te koelen en in te vriezen en voor de bereiding van ijsblokjes.
• voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving.
• tot een hoogte van 2000 m boven zeiniveau.

1.3 Inperking van de gebruikers

Dit apparaat kan worden bediend door kinderen vanaf 8aar en door Personen met fysieke, sensorische of geestelijkke beperkin-gen of met gebrekkige ervaring en/of kennis, indien zich onder toezicht staan of+zijn geinstrueerd in het veilige gebruik van het apparaat en de waaruit resulterende bevaren hebben begrepen.

Kinderen mogen nicht met het apparaat spelen.

Reiniging en gebruikersonderhoudogens Niet worden uitgevoerd door kinderen indien deze Niet onder toezicht staan.

Kinderen vanaf 3aar enjonger dan 8aar mogen de koelkast/ diepvriezer vullen en legen.

1.4 Veiliger transport

WAARSCHUWING-Kans op letsel!

Het hoge gewicht van het apparaat kan bij het optillen letsels veroorzaken.

Het apparatusniet alleen optillen.

1.5 Veilige installment

WAARSCHUWING - Kans op elektrische schok!

Ondeskundige installations zijn gevaarlijk.

• Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje.
  Het apparatusaat uitsluitend via een volgens de voorschriften geinstalleerd stopcontact met randaarde op een stroomnet met wisselstroom aansluten.
  Het randaardesystem van de elektrische huisinstallatie要去 conform de elektrotechnische voorschriften zich geinstalleerd.
  Nooit het apparaat via een externe schakelinrichting voeden, bijvoorbeeld een tijschakelaar of besturing op afstand.
• Wanner het apparaat is ingebouwd, moet de netstekker van de netaansluitkabel vrij toegankelijk zijn, of wanner vrij teogang Niet möglich is, moet in de vast geplaatste elektrische installmentie een alpolige scheidingsinrichting volgens de installmentevoerschriften worden ingebouwd.
  Bij het opstellen van het apparaat erop letten dat het netsnoer Niet worden afgeklemd of beschadigd.

Een beschadigde isolatie van het netsnoer is gevaarlijk.

Nooit het aansluitsnoer met warmtebronnen in contact brengen.

WAARSCHUWING - Kans op explosie!

Wonneer de ventilatie-openingen van het apparaat zijn gesloten, dan kan bij eenlek van het koude circuit een brandhaar gas-luchtmengsel ontstaan.

• Sluit ventilatie-openingen in de behuizing van het apparaat of in de inbouwbehuizing Niet af.

Het gebruik van een verlangd netsnoer en Niet-toegestane adapters is gevaarlijk.

• Geen verlengsnoeren of meervoudige stopcontacten gebruiken.
• Alleen door de fabrikant goedgekeurde adapters en netsnoeren gebruiken.

Wanner het netsnoer te kort is en er geen langer netsnoer beschikbaar is, neem dan contact op met een elektrospecialzaak om de huisinstallatie aan te passen.

Draagbare mobiele meervoudige stopcontacten of draagbare netvoedingen können oververhit raken en tot brand leiden.

Draagbare mobiele meervoudige stopcontacten of draagbare netvoedingen nicht aan de achterkant van de apparatenplaatsen.

1.6 Veilig gezruik

WAARSCHUWING-Kans op elektrische schok!

Binnendringend vocht kan een elektrische schok veroorzaken.

• Gebruik het apparaat alleen in gesloten ruimtes.
  Stel het apparaat nooit bloot aan große hitte en vochtigheid.
• Geen stoomreiniger of hopedrukreiniger gebruiken om het apparaat te reinigen.

Kinderen können verpakkingsmaterialial over het hoofd trekken en hierin verstrikt raken en stikken.

Verpakkingsmaterialiaaluitdebuurt van kinderen houden.
Laat kinderen nicht met verpakkingsmateriaal spelen.

Kinderen können keine onderdelen inademen of inslikken en hier-door stikken.

Kleine onderdelen uit de buurt van kinderen houden.
▶ Kinderen nicht met keine onderdelen latenten spelen.

WAARSCHUWING - Kans op explosie!

Door beschadiging van de koudemiddelkringloop kan brandbaar koudemiddellekken en exploderen.

• Gebruik voor het versnellen van het ontdooien geen andere mechanische inrichtingen of andere middelen dan diegene die door de fabrikant� aanbevolen.
  Maak vastgevroren levensmiddelen met een stomp voorwerp los, bijv. met een steel van een houten lepel.

Producten met brandbare vrijfussen en explosieve stoffen kūn- nen exploderen, bijv. spuitbussen.

Bewaar geen producten met brandbare vrijfgassen en explosieve stoffen in het apparaat.

Elektrische apparaten binnenin het apparaat hunnen tot een brand leiden, bijv. verwarmingsapparaten of elektrische ijsbereiders.

• Gebruik geen elektrische apparaten binnenin het apparaat.

Flessen of blikjes met koolzuurhoudende drank hunnen barsten.

• Geen flessen of blikjes met koolzuurhoudende drank in het vriesvak bewaren.

Letsel aan de ogen door lekkend brandaar koudemiddel en schadelijke gassen.

• De buizen van de koudemiddelkringloop en de isolatie nicht beschadigien.

Het apparaat kan kantelen.

Niet op de plint, laden of deuren staat of leunen.

WAARSCHUWING-Kans op brandwonden!

Onderdelen aan de achterkant van het apparaat wordenijdens het gebruik heet.

Raak de hete onderdelen nooit aan.

WAARSCHUWING-Kans op koude-brandwonden!

Contact met diepvrieswaren en koude oppervlakken kan tot brandwonden door koude leiden.

• Nooit diepvrieswaren in de mond nemen nadat deze uit het vriesvak werden genomen.
  Vermijd langer contact van de huid met diepvrieswaren, ijs en oppervlakken van het vriesvak.

VOORZICTIG – Kans op gevaar voor de gezondheid!

Houd de volgende aanwijzingen aan om verontreiniging van levensmiddelen te voorkomen.

• Wonneer de deur langerearendword geopend, kan dit leiden tot een aanzienlijke temperatuurstijging in de vakken van het apparaat.
  Maak de oppervlakken, die met levensmiddelen en toegankelijkke afvoersystemen in contact komen, regelmatig schoon.
  Rauw vlees en vis in geschikte containers in de koelkast dusdanig bewaren dat het Niet in contact kommt met andere levensmiddelen of op deze drupt.
  Wanner het koel-/vriesapparaat langereijd leeg staat, het apparaat uitschakelen, ontdooien, reinigen en de deur open lately, om schimmelyorming te voorkomen.

Delen in het apparaat van metaal of met een metalen uiterlijk kuren aluminium bevatten. Wanner zure levensmiddelen in contact komen met aluminium in contact komen, dan kuren aluminiumionen overdragen maar de levensmiddelen.

• Verontreinigde levensmiddelen nicht consumeren.

1.7 Beschadigd apparatus

WAARSCHUWING - Kans op elektrische schok!

Een beschadigd apparaat of een beschadigd netsnoer is gevaar-lijk.

Nooit een beschadigd apparaat gebruiken.
- Nooit aan het netsnoer trekken, om het apparaat van het elektriciteitsnet te scheiden. Altijd aan de stekker van het netsnoer trekken.
- Wanner het apparaat of het netsnoer is beschadigd, dan direct de stekker van het netsnoer uit het stopcontact halen of de zekering in de meterkast uitschakelen.
Contact opnemen met de servicedienst. Pagina 108 Ondeskundige reparations zich jevaarlijk.
Alleen waarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.

nVeiligheid

• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
  Als het netsnoor van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden verrangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

WAARSCHUWING-Kans op brand!

Bij beschadiging van de leidingen kuren brandbaar koudemiddel en schadelijke gassen ontsnappen en ontsteken.

Houd vuur en ontstekingsbronnen uit de buurt van het apparaat.
- Ventileer de ruimte.
Het apparatusu uitschakelen. Pagina 97
- De stekker van het netsnoer uit het stopcontact trekken of de zekering in de meterkast uitschakelen.
Neem contact op met de service-afdeling. Pagina 108

2 Het voorkomen van materièle schade

LET OP!

Het kantelen van de apparaatwieltjes kan bij het verschuiven van het apparaat de vloer beschaden.

• Het apparaat met een steekwagen transporteren.
  Bij het verschuiven van het apparaat een vloerbescherming gebruiken en nicht zigzag bewegen.

Door het gebruik van de plint, laden of apparaatdeuren als zitvlak of opstapje kan het apparaat beschadigd raken.
Niet op de plint, laden of deuren staat of leunen.

Door verontreinigingen met olie of vet kunden kunststofdelen en deurafdichtingen pereus worden.

Houd kunststofdelen en deuraf-dichtingen olie- en vetvrij.
Delen in het apparaat van metaal of met een metalen uiterlijk kutnen aluminium bevatten. Aluminium reageert bij contact met zure levensmiddelen.
- Geen levensmiddelen onverpakt in het apparaat bewaren.

3 Milieubescherming en besparing

3.1 Afvoeren van de verpakking

De verpakkingsmaterialen zijn milieuvriendelijk en+kunnen worden hergebruikt.

• De afzonderlijke componenten op soort geschienen afvoeren.

3.2 Energie bespare

Als u deze aanwijzingen opvolgt, verbruikt uw apparaat minder stroom.

Keuze van de opstellingslocatie

Stel het apparaat Niet bloot aan direct zonlicht.
- Plaats het apparaat zo ver mogelijk van radiatoren, fornuis en andere warmtebronnen:

• Houd 30mm afstand aan tot elektrische- of gasfornuizen.
• Houd 300 mm afstand aan tot olie- en kolenformnuizen.

Houd eenkleine afstand tot de zijwand aan.
- De externe ventilatieopeningen nooit afdekken of blokkeren.

Energie besparen bij het gebruik.

Opmerking: Deplaatsing van de uitrustingsonderdelen heeft geen invloed op het energieverbruik van het apparaat.

• Open het apparaat slechts kort en sluit het zorgvuldig.
• De binnenste ventilatieopeningen of de externe ventilatieopeningen nooit afdekken of blokkeren.
• Transporteer gekoelde levensmiddelen in een koeltas en leg ze snel in het apparaat.
  Warm voedsel en dranken eerst laten afkoelen, daarna in het apparaat plaatsen.
  Leg om de koude van de diep-vriesproducten te benutten,dezeter ontdooiing in het koelvak.
  Laat altijd wat ruimte:tussen de levensmiddelen en dechterwand.

4 Opstellen en aansluiten

4.1 Leveringsomvang

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering.

Neem bij klachten met uw dealer of once servicedienst Pagina 108 contact op.

De levering bestaatuit:

Vrijstaand apparatus
- Ultrusting en accessoires
Montagehandleiding
- Gebruiksaanwijzing
Klantenservice overzicht
Garantiebijlage
Energielabel
- Informatie over energieverbruik en geluiden

4.2 Criteria voor de opstello-catie

Wanner het apparaat in een te kleine ruimte staat, kan er bij een lek van het koudecircuit een brandaar gasluchtmengsel ontstaan.

Stel het apparaat uitsluitend op in een ruimte, welke tenminste een volume heeft van 1m^3 per 8 g koudemiddel. De hoeveelheid van het koudemiddel staat op het typeplaatje. Fig. 1/6

Het gewicht van het apparaat kan afhankelijk van het model tot 120 bedragen.

De ondergrond要去 stabel genoeg zich om het gewicht van het apparaat te dragen.

Toegestane ruimteteperatuar

De toegestane kamertemperatuur is afhankelijk van de klimaatklasse van het apparaat.

De klimaatklasse vindt u op het typeplaatje. Fig. 1/6

Klimaat-klasse	Toegestane ruimte-temperatuur
SN	10 °C...32 °C
N	16 °C...32 °C
ST	16 °C...38 °C
T	16 °C...43 °C

Het apparatus is volledig functioneel binnen de toegestane binnentemperatuur.

Wanner u een apparaat van de klimaatklasse SN gebruikt bij lagere kamertemperaturen, dan kuren beschadigingen aan het apparaat tot een kamertemperatuur van 5^ wordenuitgesloten.

Over-and-Under- en Side-by-Sideopstelling

Als u 2 koeltoestellen boven of naast elkaar wilt opstellen, moet u tussen de toestellen minimaal een tussenafstand van 150~mm aanhouden. Voor bepaalde toestellen is een opstelling zonder minimumafstand möglichk.

Neem hiervoor contact op met uw dealer of keukeninstallateur.

4.3 Apparaat monteren

• Het apparaat conform meegeleverde montagehandleiding monteren.

4.4 Het apparaat voor het eerste gebruik voorbereiden

1. Haal het informatiematerialiaal eruit.
2. Verwijder de beschermfolie en transportborgingen, bijv. plankstrips en karton.
3. Het apparaat voor de eerste keer reinigen. Pagina 102

4.5 Apparaat elektrisch aansluten

1. De netstekker van het aansluit-snoer van het apparaat in een stopcontact in de omgeving van het apparaat steken.

De aansluitgegevens van het apparaat staan op het typeplaatje.

Fig. 1/6

1. De netstekker op vastheid controlleden.
   Het apparaat is nu gereed voor gebruik.

5 Uw apparatusat leren kennen

5.1 Apparaat

Hier vindt u een overzicht van de onderdelen van uw apparaat.

→Fig.1

A	Koelvak → Pagina 99
B	Vriesvak → Pagina 100
1	Bedieningspaneel → Pagina 95
2	Verlichting
3	Flessenrek → Pagina 96
4	Bewaarlade → Pagina 96

5	Groente- en fruitlade → Pagina 96
6	Typeplaatje → Pagina 109
7	Diepvrieslade → Pagina 103
8	Stelvoet
9	Deurrek voor große flessen → Pagina 96

Opmerking: Verschillen:tussen uw apparaat en de afbeeldingen zichn mo-gelijk op basis van uitrusting en grootte.

5.2 Bedieningspaneel

Via het bedieningsveld kutu alle functies van uw apparaat instellen en informatatie krijgen over de gebruikstoestand.

Fig. 2

1	alarm off schakelt het waarschuwingssignaal UIT.
2	super freeze schakelt Supervriezen in of UIT.
3	super cool schakelt Superkoe-len in of UIT.
4	Toont de ingestelde tempera-tuur van het vriesvak in °C.
5	Toont de ingestelde tempera-tuur van het koelvak in °C.
6	① 3 sec. schakelt het apparaat in of UIT.

6 Utrusting

De uitrusting van uw apparaat is modelafhankelijk.

6.1 Legplateau

Om de schappen maar wens te variëren,kest u het schap uitmelen en op een andere positie weeerplaatsen.

"Plateau verwijderen", Pagina 103

6.2 Flessenrek

Bewaar flessen veilig op het flessenrek.

Om het flessenrek waar wens te variëren,kest u het flessenrek verwijderen en op een andereplaats wee terugzetten.

"Plateau verwijderen", Pagina 103

6.3 Bewaarlade

In de bewaarlade heersen lagere temperaturen dan in het koelvak.

Temperaturen onder 0^ können tjdelijk optreden.

Om temperaturen in de buurt van 0^ in de bewaarladen te bereiken, de koelvaktemperatuur op 2^ instellen. Pagina 97

Gebruik de lagere temperatures in de lade om snel bedervende levensmiddelen te bewaren, bijv. vis, vlees en worst.

6.4 Groente- en fruitlade

Bewaar vers fruit en groente verpakt in de fruit- en groentelade.

Bewaar gesneden fruit en groente afgedekt of luchtdicht verpakt.

Afhankelijk van de soort levensmiddelen en de hoeveelheid kan zich in de fruit- en groentelade condenswater vormen.

Verwijder het condenswater met een droge doeK.

Om ervoor te zorgen dat de kwaliteit en het aroma behouden blijven, moet u koudegevoelig fruit en groente buiten het apparaat bewaren bij temperatures van ca. 8^ tot 12^ , bijv. ananas, bananen, citrusvruchten, augurken, courgette, paprika, tomaten en aardappelen.

6.5 Deurrekken

Om het deurrek maar behoefte te variërenkest u het deurrek er uit nemen en op een andere positie weeerplaatsen.

"Deurrek verwijderen", Pagina 103

6.6 Accessoires

Gebruik alleen originele accessoires. Deze zijn op het apparaat afgestemd. De accessoires van het apparaat zijn afhankelijk van het model.

Eierplateau

Bewaar eieren veilig op het eierplateau.

IJsblokjesschaal

Gebruik de ijsblokjesschaal om ijsblokjes te make.

IJsblokjes make

Gebruik voor het make van ijsblokjesuitsluitend drinkwater.

1. Vul de schaal voor ijsblokjes voor 3 / 4 met drinkwater enplaats deze in het diepvriesvak.

Vastgevroren ijsblokjesschaal al-
teen met een bot voorwerp, bijv.
steel van een lepel, losmaken.

1. Om de ijsblokjesschaal los te make n de ijsblokjesschaal iets torderen of kort onder stromend water houlden.

7 De Bediening in essen-tie

7.1 Apparaat inschakelen

1. Het apparaat elektrisch aansluiten. Pagina 95

Opmerking: Wanneer het apparaat erder via het bedieningspaneel werk uitgeschakeld, ① 3 sec. 3 se- conden ingedrukt houden.

Het apparatus begint te koelen.
^+ Er klinkt een waarschuwingssignaal, het temperatuurdisplay (vriesvak) en alarm off knipperen omdat het vriesvak nog te warm is.
2. Het waarschuwingssignaal met alarm off uitschakelen.
alarm off gaat uit zodra de ingestelde temperatuur is bereikt.
3. De gewenste temperatuur instellen. → Pagina 97

7.2 Opmerkingen bij het gebruik

• Wonneer u het apparaat heeft ingeschakeld, duurt het tot enkele uren voordat de ingestelde temperatuur worden bereikt.
  Plaats geen levensmiddelen in het apparaat voordat de ingestelde temperatuur is bereikt.
• De kopzijden van de behuizing worden tijdelijk Licht verwarmd. Dit voorkomt vorming van condenswater in de zone van de deurafdichting.
• Wanner u de deur sluit, kan een onderdruk ontstaan. De deur gaat dan alleen moeilijker open. Wacht een ogenblick tot de onderdruk worden gecompenseerd.

7.3 Machine uitschakelen

① 3sec.3Secondingenagedrukt houden.

7.4 Temperatuur instellen Koelvaktemperatuur instellen

Op de gewenste temperatuur drukken.

De aanbevolen temperatuur in het koelvak bedraagt 4^

Vriesvaktemperatuur instellen

Op de gewenste temperatuur drukken.

De aanbevolen temperatuur in het vriesvak bedraagt -18 °C.

8 Extra functions

8.1 Superkoelen

Bij het Superkoelen koelt het koelvak zo koud möglichk.

Schakel Superkoelen voor het inladen van groote hoeveelheden levensmiddelen in.

Opmerking: Als Superkoelen is ingeschakeld, kan er meer geluid ontstaan.

Superkoelen inschakelen

Druk op super cool.
supercoolbrandt.

Opmerking: Na ca. 6 ihr schakelt het apparaat over op de normale werking.

Superkoelen uitschakelen

Druk op super cool.

8.2 Automatisch Superviezen

Bij het automatisch Supervriezen koelt het vriesvak duidelijk op een lagere temperatuur dan bij de normale werkking. Hierdoor bevriezen de levensmiddelen sneller tot in de Kern. De automatische Supervriezen schaekt in als u verse levensmiddelen van rechts beginnend in de onderste diepvrieslade legt.

Het automatische Supervriezen is affabriek geactiveerd. U kunt het automatische Supervriezen deactiveren. Als het automatische Supervriezen is ingeschakeld, brandt super freeze en er+kennenmeergeluidenontstaan. Het apparaat schakelt na het verstriken van het automatisch Supervriezen opnormale werkinq.

Automatisch Supervriezen activeren

super freeze 5 seconden ingedrukt houden.
Als er 2 akoestische signalen te horen zich, is het automatische Supervriezen geactiveerd.

Automatisch Supervziezen deactiveren

super freeze 5 seconden ingedrukt houden.
Als er 3 akoestische signalen te horen zich, dan is het automatische Supervriezen gedestructiveerd.

Automatisch Supervriezen annuleren

Druk op super freeze.

8.3 Handmatig Supervriezen

Bij het Supervriezen koelt het vriesvak zo koud möglichk.

Schakel Supervriezen 4 tot 6 uur voor het inladen van een hoeveelheid levensmiddelen vanaf 2kg in het vriesvak in.

Om het invriesvermogen te benutten, gebruikt u Supervriezen.

"Voorwaarden voor invriesvermogen", Pagina 100

Opmerking: Als Supervriezen is ingeschakeld, kan er meer geluid ont-staan.

Handmatig Supervriezen inschakelen

Druk op super freeze.
super freeze brandt.

Opmerking: Na ca. 54 ihr schakelt het apparaat over op de normale werkung.

Handmatig Supervriezen uitschakelen

Druk op super freeze.

8.4 Sabbat-modus

Opdat u het apparaat ook op sabbat kunt gebruiken, schakelt de Sabbatmodus alle nicht absolutut benodigde functiesuit.

Tijdens de Sabbat-modus zijn de volgende functies uitgeschakeld:

Superkoelen
Automatische Supervriezen en handmatige Supervriezen
Alarm
Binnenverlichting
Akoestische signalen
Meldingen op het bedieningsspaneel

Opmerking: Tijdens de Sabbat-modus schakelt de verlichting van het bedieningspaneel uit. super freeze brandt met gereduceerde helderheid.

Sabbat-modus inschakelen

super freeze 15 Seconden ingedrukt honden, tot een akoestisch signal klinkt.
super freeze brandt.

Opmerking: Na ca. 80 yrs schakelt het apparaat over op de normale werkung.

Sabbat-modus uitschakelen

super freeze 15 Seconden ingedrukt houden, tot een akoestisch signalklinkt.

9 Alarm

9.1 Deuralarm

Als de deur van het apparaat langere tijd open staat worden het deuralarm ingeschakeld.

Er klinkt een waarschuwingssignaal, alarm off knippert en de ingesteldetemperatuur van het betroffen vak knippert.

Deuralarm uitschakelen

De apparatusatdeur sluiten of op alarm off drukken.
Het waarschuwingssignaal is uitgeschakeld.

9.2 Temperatuuralarm

Wanner het te warm is in het vriesvak, wordt het temperatuuralarm geactiveerd.

Er klinkt een waarschuwingssignaal, de ingestelde temperatuur (vriesvak) en alarm off knipperen.

VOORZICHTIG

Kans op gevaar voor de gezondheid!

Bij het ontdooien konnen bacteriën zich vermeerdenen en konnen de diepvrieswaren bederven.

Half of geheel ontdooide diepvrieswaren Niet opnieuw invriezen.
- Het voedsel pas na koken of braden opniew invriezen.
De maximale bewaartijd nicht meer ten volle benutten.

Het temperatuuralarm kan in de volgende geallen inschakelen:

• Het apparaat worden in gebruik genomen.
  Levensmiddelen pas in het apparaat inruimen wanner de ingestelde temperatuur is bereikt.
  Er worden grote hoeveelheden verse levensmiddelen ingeruimd.
  Voor het in het apparaat inruimen van grote hoeveelheden levensmiddelen Supervriezen inschaken.
• De deur van het vriesvak is te lang geopend.
  Controller of het diepvriesproduct deels of geheel is ontdooid.

Temperatuuralarm uitschakelen

• alarm off indrukken.
  Het waarschuwingssignaal is uitgeschakeld.

10 Koelvak

In het koelvak(Int)kunt u vlees,worst vis,melkproducten,eieren,bereide gerechten en brood en banket bewaren.

De temperatuur is van 2^ tot 8^ instelbaar.

Door de koelopslag kurz u ook Licht bederfelijke levensmiddelen op korte of middellange termijn bewaren. Hoe

lager de gekozen temperatuur is, deste langer blijven de levensmiddelen vers.

10.1 Tips voor het bewaren van levensmiddelen in het koelvak

Alleen verse en onbeschadigde levensmiddelen inruimen.
Bewaar de levensmiddelen lucht-dicht verpakt of afgedekt.
- Om de luchtcirculatie Niet te hinderen en het bevriezen van levens-middelen te vermiijden, de levens-middelen Niet direct gegen dechterwand plaatsen.
Laat warme etenswaren en dranken eerst afkoelen.
Houd de door de fabrikant vermelde houdbaarheidsdatum of gebruiksdatum in acht.

10.2 Koudezones in het koelvak

Door de luchtcirculatie in et koelvak ontstaan verschillende koudezones.

Koudste zone

De koudste zone is tussen de op deijkant gestempelde pijl en het eronder liggende legplateau.

Tip: Bewaar snel bedervende levens-middelen in de koudste zone, bijv. vis, worst en vlees.

Warmste zone

De warmste zone bevindt zich helemaal bovenaan in de deur.

Tip: Bewaar minder gevoelige levensmiddelen in de warmste zone, bijv. harde kaas en boter. Hierdoor komt het aroma van de kaas betert tot ontwikkeling en blijft de botersmeerbaar.

11 Vriesvak

In het vriesvak(Int u diepvrieswaren bewaren, levensmiddelen bevriezen en ijsblokjes makeen.

De temperatuur is van -16^ tot -24^ instelbaar.

Langdurig bewaren van levensmidden要去en temperatuur van - 18^ oflager gebeuren.

Door het invriezen(Int) u bederfelijke levensmiddelen gedurende lange tijd bewaren. De lage temperaturen vertragen of stoppen het bederven.

11.1 Invriescapaciteit

Het invriesvermogen geeft aan welke hoeveelheid levensmiddelen in hoeveel uur tot in de Kern kan worden ingevroren.

Informatie over het invriesvermogen vindt u op het typeplaatje. Fig. 1/

6

Voorwaarden voor invriesvermogen

1. Ca. 24 uur vór het inladen van verse levensmiddelen, Supervriezen inschakelen. "Handmatig Supervriezen inschakelen", Pagina 98
2. De levensmiddelen eerst van rechts beginnend in de onderste diepvrieslade leggen.

11.2 Vriesvakvolume volledig gebruiken

Kom te weten hoe u de maximale hoeveelheid diepvriesproducten in het vriesvak=kuntdoen.

1. Alle uitrustingsdelen verwijderen. Pagina 103
2. De levensmiddelenrechtstreeks op de plateaus en de bodem van het vriesvak bewaren.

11.3 Tips voor het bewaren van levensmiddelen in het vriesvak

Bewaar de levensmiddelen lucht-dicht verpakt.
- Breng in te vriezen levensmiddelen Niet in aanraking met ingevroren levensmiddelen.
- De levensmiddelen naast elkaar in de diepvriesladen leggen.
- Om grotere hoeveelheden verse levensmiddelen snel en voorzichtig in te vriezen, deze in de onderste diepvriesladen leggen.
Voor een goede luchtcirculatie in het apparaat de diepvrieslade tot aan de aanslag inschuiven.

11.4 Tips voor het bevriezen van verse levensminderen

Alleen verse en onberispelijke levensmiddelen bevriezen.
Levensmiddelen per portie invri- zen
Bereide levensmiddelen zijn beter geschikt dan rauw eerbare levensmiddelen.
Groente vór het invriezen wassen, kleiner make en blancheren.
Fruit voor het invriezen wassen, ontpitten en eventueel schillen, eventueel suiker of ascombinezueroplossing toevoegen.
Voor het invriezen geschikte levensmiddelen zijn bijv. bakwaren, vis en zeevruchten, vlees, wild en gevogelte, eieren zonder schaal, kaas, boter, kwark, Kant-en-klaarerechten en etensresten.
Voor het invriezen ongeschikte levensmiddelen zijn bijv. kropsla, radijsjes, eieren met schaal, druiven, rode appels en peren, yoghurt, zure room, crème fraîche en mayonnaise.

Diepvrieswaren verpakken

Geschikt verpakkingsmaterial en de juiste soort verpakking behouden in hoge mate de productkwaliteit en vermijden vriesbrand.

1. De levensmiddelen in de verpakking leggen.
2. De lucht eruit drukken.
3. De verpakking luchtdicht aflsluiten om te voorkomen dat de levensmiddelen hun smaak verliezen of uitdrogen.
4. De verpakking met de inhoud van de invriesdatum voorzien.

11.5 Houdbaarheid van de diepvrieswaren bij -18 °C

Product	Bewaartijd
Vis, worst, klaarge-maakte gerechten, brood en banket	Tot 6 maan-den
Gevogelte, vlees	Tot 8 maan-den
Groente, fruit	Tot 12 maan-den

De erop gedrukte vrieskalender geeft de maximale bewaartijd in maanden aan bij een constante temperatuur van -18^

11.6 Ontdooimethods voor diepvrieswaren

VOORZICTIG

Kans op gevaar voor de gezondheid!

Bij het ontdooien konnen bacteriën zich vermeerdenen en konnen de diepvrieswaren bederven.

Half of geheel ontdooide diepvrieswaren nicht opniewinvriezen.
- Het voedsel pas na koken of braden opniew invriezen.

nl Ontdooien

De maximale bewaartijd nicht meer ten volle benutten.
Dierlijke levensmiddelen in het koelvak ontdooien, bijv. vis, vlees, kaas en kwark.
Brood bij kamertemperatuur ont-dooien.
Levensmiddlesen voor directe consumptie in de magnetron, in de oven of op het fornuis bereiden.

12 Ontdooien

12.1 Ontdooien in het vriesvak

Door het volledig automatische "NoFrost"-systeme blijft het vriesvak vorstvrij. Ontdooien is Niet nodig.

13 Reiniging en onderhoud

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werkken.

De reiniging van ontogankelijkkeplaatsen要去 door de servicedienst worden uitgevoerd. Aan de reinigingdoor de servicedienst konnen kostenverbonden zijn.

13.1 Apparaat voorbereiden voor reiniging

1. Het apparaat uitschakelen. Pagina 97
2. Haal de stekker van het apparaatuit het stopcontact.

De stekker van het netsnoer uit het stopcontact trekken of de zekering in de meterkast uitschakelen.

1. Alle levensmiddelen eruit halen en op een koele plaats bewaren.
   Indien beschikbaar koeleelementen op de levensmiddelen leggen.
2. Verwijder alle uitrustingsdelen en accessoiresuit het apparaat. Pagina 103
3. Legplateau boven de fruit- en groentelade verwijderen. Pagina 103

13.2 Apparaat schoonmaken

WAARSCHUWING Kans op elektrische schok!

Binnendringend vocht kan een schok veroorzaken.

• Geen stoomreiniger of hopedruk-reiniger gebruiken om het apparaat te reinigen.
  Vloeistof in de verlichting, in de bedieningselementen of in de interne ventilatie-openingen kan gevaarlijk sein.
• Het afwaswater mag nicht in de verlichting, in de bedieningselementen of in de inwendige ventilatieopeningen terechtkomen.

LET OP!

Ongeschikte reinigingsmiddelen kunnen de oppervlakken van het apparaat beschadigen.

• Geen harde schuur- of afwassponsjes gebruiken.
• Geen scherpe of schurende reingingsmiddelen gebruiken.
• Geen sterk alcoholhoudende reingingsmiddelen gebruiken.

Wanneru uitrustingsdelen en accessoires in de vaatwasser reinigt, kunnen deze verrormen of verkleuren.

• Nooit uitrustingsdelen en accessoires in de vaatwasser reinigen.

• Apparaat voorbereiden voor reining. Pagina 102

• Het apparaat, de uitrustingsdelen, de accessoires en de deurafdichtingen met een vaatdoek, lauw water en een beetje pH-neutral af-wasmiddel reinigen.

• Met een zachte, droge doek grondig nadrogen.
• De uitrustingsdelen plaatsen en de apparaatdelen inbouwen.
• Het apparatus at elektrisch aansluiten. Pagina 95
• Doe de levensmiddelen in het apparaat.

13.3 Onderdelen eruit halen

Neem wanner u de uitrustingsdelen grondig wilt reinigen unde het apparaat.

Plateau verwijdermen

• Het plateau aan de voorzijde optilien ① , er uit trekken en verwijderen ② Fig. 3

Deurrek verwijderen

• Het deurrek omhoog tillen en verwijderen. Fig. 4

Bewaarlade verwijderen

1. De lade tot de aanslag eruit trekken.
2. Til de bewaarlade aan de voorkant op ① en verwijder deze ② Fig. 5

Groente- en fruitlade verwijderen

Diepvrieslade verwijderen

1. De diepvrieslade tot aan de aanslag uittrekken.
2. De diepvrieslade vooraan optillen ① en eruit halen ② Fig. 6

Ladefront verwijderen

U kunt het ladefront van de fruit en groentelade en de vriesproductenla- de verwijderen voor het gemakkelijker schoonmaken.

Druk de klikhaken aan de zichkant van de lade in ① en verwijder het ladefront middels een draaibeweging van de lade ② Fig. 7

13.4 Apparaatonderdelen demonteren

Als u uw apparaat grondig wilt reinigen, kurz u bepaalde onderdelen uit uw apparaat demonteren.

Legplateau boven de fruit- en groentelade verwijderen

1. De fruit- en groentelade verwijderen. Pagina 103
2. De bewaarlade verwijderen. → Pagina 103
3. Om de haken aan de zichkanten los te make, het afdichtframe maar boven enaar buiten drukken. Fig. 8
4. Om de achechterste haken los te make
   ken het afdichtframe achteraan opt
   tillen ① enaar achteren schuiven ② Fig. 9
5. Het aufdichtframe verwijderen.
6. Opmerking: Als u het afdichtframe hebt verwijderd,kest u het plateau boven de fruit- en groentelade bij een deuropeningshoek van 90^ verwijderen. Het plateau boven de fruit- en groentelade vooraan optillen en iets eruit trekken.
7. Het plateau ongeveer 85^ naar boven kantelen ① en zichwaarts weg-nemen ②. Fig.10

14 Storingen verhelpen

Kleinere storingen aan het apparaat kut u zich verhopen. Raadpleeg voordat u contact opneemt met de klantenservice de informatatie over het verhopen van storingen. Zo voorkomt u onnodige kosten.

WAARSCHUWING

Kans op elektrische schok!

Ondeskundige reparations zijn gevaarlijk.

• Alleen waaroor geschooldvakpersoneel mag reparaties aan het apparaatuitvoeren.
• Er@mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Als het netsnoer van dit apparaat beschadigd raakt, moet het ter vermijding van risico's worden verrangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon.

Storing	Oorzaak en probleemoplossing
Apparaat koelt nicht, in-dications en verlichting branden.	Het presentatielicht is ingeschakeld. 1. Schakel het apparaat uit. → Pagina 97 2. Wacht 2 minuten. 3. Schakel het apparaat werk in. → Pagina 97 4. Wacht 1 minuut en houd aansluitend super cool ingedrukt, tot er 4 akoestische signalen klinken. 5. Controller na korteijd of uw apparaat koelt.
Zijpanelen van het ap-paraat�xCijk warm.	Geen storing. In de zijwanden lopen buizen welk tijdens het koelproces warm worden. Meubels die gegen het apparaat staan, worden nicht beschadigd door dewarmte. Geen handeling vereist.Geen handeling vereist.
Temperatuurdisplays en alarm off branden.	Er is een sensor defect. • Neem contact op met de servicedienst. Het nummer van de servicedienst vindt u in het bij-gevoegde overzicht van servicediensten.
Er klinkt een waarschuwingssignaal, de ingestelde tempera-tuur (koelvak) en alarm off knipperen.	Deur van het koelvak is open. • Sluit de deur van het koelvak.
Er klinkt een waarschuwingssignaal, de ingestelde tempera-tuur (vriesvak) en alarm off knipperen.	Verschillende oorzaken+zijn möglich. • Druk op alarm off. • Schakel het alarm uit. Vriesvakdeur is open. • Sluit de vriesvakdeur.
Er klinkt een waarschuwingsignaal, de ingestelde tempera-tuur (vriesvak) en alarm off knipperen.	Externe ventilatieopeningen zijn afgedekt. • Verwijder hinderissen voór de externe ventilatie-oppeningen.
	Er zich grotere hoeveelheden verse levensmiddelen in-geruimd. • Overschrijd het vriesvermogen Niet. → "Invriescapaciteit", Page 100
Ingestelde tempera-tuur wordt nicht bereikt. Volautomatische ont-dooien werkt nichtmeer.	De deur van het vriesvak was te lang geopend. Er zich heel veel ijs op de verdamper (koudegenerator) in het NoFrost-systeem. Vereiste: De diepvrieswaren+zijn goed geïsoleerd en worden op een koele plaats bewaard. 1. Schakel het apparaat uit. → Page 97 2. Koppel het apparaat los van de voedingspanning. Haal stekker van het netsnoer uit het stopcontact trekken of schakel de zekering in de meterkast uit. 3. Neem contact op met de servicedienst. Het nummer van de servicedienst vindt u in het bij-gevoegde overzicht van servicediensten.
Temperatuur wijkt erg af van de instelling.	Verschillende oorzaken+zijn möglichk. 1. Schakel het apparaat uit. → Page 97 2. Schakel het apparaat na ca. 5 minuten opnieuw in. → Page 97 - Als de temperatuur te hoog is, controller dan de temperatuur na eenpeer uur opnieuw. - Als de temperatuur te laag is, controller de tem-peratuur dan de volgende dag opnieuw.
Op het oppervlak van het apparaat en de plateaus in het apparaat vomt zich condenswater.	De waterdamp in warme en vochtige lucht condenseert op de koudere oppervlakken van het apparaat. 1. Neem het water af met een zachte, droge doeck. 2. Open het apparaat zo kort möglichk. 3. Let er op dat het apparaat altijd goed worden geslo-ten.
In de fruit- en groente-lade verzamelt zich vaak veel condenswa-ter.	Afblankelijk van de bewaarhoeveelheid en het product vomt er zich in de fruit- en groentelade condenswa-ter. 1. De fruit- en groentelade verwijderen. → Page 103 2. De ontluchtingsclips verwijderen ① en omgedraaid inzetten ②. → Fig. 11
Het apparaat bromt, borrett, zoemt, gorgelt, klikt, of maakt knakge-luiden.	Geen storing. Een motor draait, bijv. koelaggregaat, ventilator. Er stroomt koudemiddel door de buizen. Motor, schakelaars of magneetventielen schakelen in- of uit. Het automatische ontdooisystem treedt in wer- king. Geen handeling vereist.Geen handeling vereist.
Apparaat producerert geluiden.	Het apparaat staat nicht waterpas. ► Stel het apparaat horizontaal met behulp van een waterpas en de stelvoeten.
	Apparaat is Niet vrijstaand. ► Houd de minimum afstanden van het apparaat aan.
	Uitrustingsdelen wiebelen of klemmen. ► Controller de uitneembare uitrustingsdelen en zet ze eventueel opnieuw in het apparaat.
	Flessen of containers raken elkaar. ► Haal flessen of containers van elkaar.
	Supervriezen is ingeschakeld. Geen handeling vereist.Geen handeling vereist.

14.1 Stroomuitval

Tijdens een stroomuitval stijgt de temperatuur in het apparaat, hierdoor verkort de bewaartijd en de kwaliteit van de diepvriesproducten vermindt.

Op once website van uw apparaat vindt in de technische gegevens debewaartijd van de diepvriesproducten in geval van een storing.

Opmerkingen

• Het apparaatijdens een stroomuitval zo weinig möglichk openen en geen andere levensmiddelen inruimen.
• De kwaliteit van de levensmiddelen onmiddelijk na de stroomuitval controleren.

Diepvriesproducten die ontdooid en warmer dan 5^ zich, wegooien.
- Licht ontdooide diepvriesproducten koken of bakken en ofwel verbruiken of opniew invriezen.

14.2 Apparaatzelftest uitvoeren

Uw apparaat beschikt over een apparaatzeltest, welke storingen weergeweft, die uw service kan verhelpen.

1. Het apparaat uitschakelen. → Pagina 97
2. Haal de stekker van het apparatusaatuih het stopcontact.

De stekker van het netsnoeruit het stopcontact trekken of de zekering in de meterkast uitschakelen.

1. Het apparataat na 5 minuten op-nieuw elektrisch aansluiten. Pagina 95
2. Houd een minuut na de elektrische aansluiting super cool gedurende 3 tot 5 seconden ingedrukt, totdat het tweeede akoestische signal klinkt.

De apparaatzelftest start wanner de temperatuurindications na elkaar gaan branden.
^+ Als na het einde van de apparaat-zelftest 2 akoestische signalen werkklinken en de temperatuurindicatie de ingestelde temperatuur toont, is uw apparaat in orde. Het apparaat gaat over op de normale werking.
- Wonneer na het einde van de zelf-test van het apparaat 5 akoesti-sche signalen klinken en de leds van de temperatuuraanwijzing met verschillende helderheid branden, neem dan contact op met de service. De leds geven de servicedienst aanwijzingen omtrent de actuele storing.

15 Opslaan en afvoeren

15.1 Apparaat buiten gebruik stellen

1. Het apparaat uitschakelen. Pagina 97
2. Haal de stekker van het apparatusuit het stopcontact.

De stekker van het netsnoer uit het stopcontact trekken of de zekering in de meterkast uitschakelen.

1. Alle levensmiddelen verwijdenen.
2. Het apparaat reinigen. Pagina 102
3. Om de ventilatie van het interieur te waarborgen het apparaat geopend lately.

15.2 Afvoeren van uw oude apparaat

Door een milieuvriendelijk afvoer kuren waardevolle grondstoffen opniew worden gezrukt.

WAARSCHUWING

Kans op gevaar voor de gezondheid!

Kinderen können zich in het apparaat opsluiten en in levensgevaar gereken.

• Om te voorkomen dat kinderen in het apparaat kruipen legplateaus en lades Niet uit het apparaat nemen.
• Kinderenuit de buurt van een afgedankt apparaat houden.

WAARSCHUWING

Kans op brand!

Bij beschadiging van de leidingen kuren brandbaar koudemiddel en schadelijke gassen ontsnappen en ontsteken.

De buizen van de koudemiddelkringloop en de isolatie nicht beschadigen.

1. De stekker van het netsnoeruit het stopcontact trekken.
2. Het netsnoer doorknippen.
3. Voer het apparaat milieuvriendelijk af.

Bij uw dealer en uw gemeente- of deelraadskantoor kurz u informatatie verkrijgen over de actuèle afvoermethoden.

Dit apparaat is geken- merkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektroni

sche apparatuur (waste electrical and electronic equipment - WEEE). De richtlij geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

16 Servicedienst

Originele verrangende onderdelen die relevantঀn voor de werkinq in overeenstemming met de desbetreffende Ecodesign-verordening kut u voor de duur van ten minste 10aar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij once servicedienst verkrijgen.

Opmerking: Het inschakelen van de serviceddienst is in het kader van deplaatselijk geldende fabrieksgarantievoorwaarden Gratis. De minimumduur van de garantie (fabrieksgarantie voor particuliere gebruikers) in de Europese Economische Ruimte bedraagt 2aar in overeenstemming met de geldende plaatselijkke garantievoorwaarden. De garantievoorwaarden doeen geen afbreuk aan eventuele andere rechten of claims die u op grond van het plaatselijkrecht heeft.

Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land=kunt u opvragen bij once servicedienst, uw dealer of op once website.

Als u contact opneem met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig.

De contactgeevens van de servicedienst vindt u in de meegeleverde servicededienstlijst of op unsere website.

16.1 Productnummer (E-nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat.

Fig. 1/6

Om uw apparaatgegevens en de servicedienst-telefoonnummers snel terug te+kunnen vinden, kunt u de gegevens noteren.

Koudemiddel, netto inhoud en overige technische gegevens bevinden zich op het typeplaatje.

Fig. 1/6

Meer informatatie over uw model vindt u op het internet onder https://eprel.ec.europa.eu/1. Dit webadres verwijst maar de officièle EU-productdatabasek EPREL. Volg dan de aanwijzingen bij het zoekenaar het model op. De modelidentificatie bestaat uit het teken voor de slash van het E-nummer (E-Nr.) op het typeplaatje. Alternatifiek vindt u de modelifidentificatie ook in de eerste regel van het EU-energielabel.

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 München, GERMANY

Geproducedoor BSH Hausgerate GmbH onder de handelsmerklicentie van Siemens AG
