GEBRUIKSAANWIJZING LE32C530F1W SAMSUNG

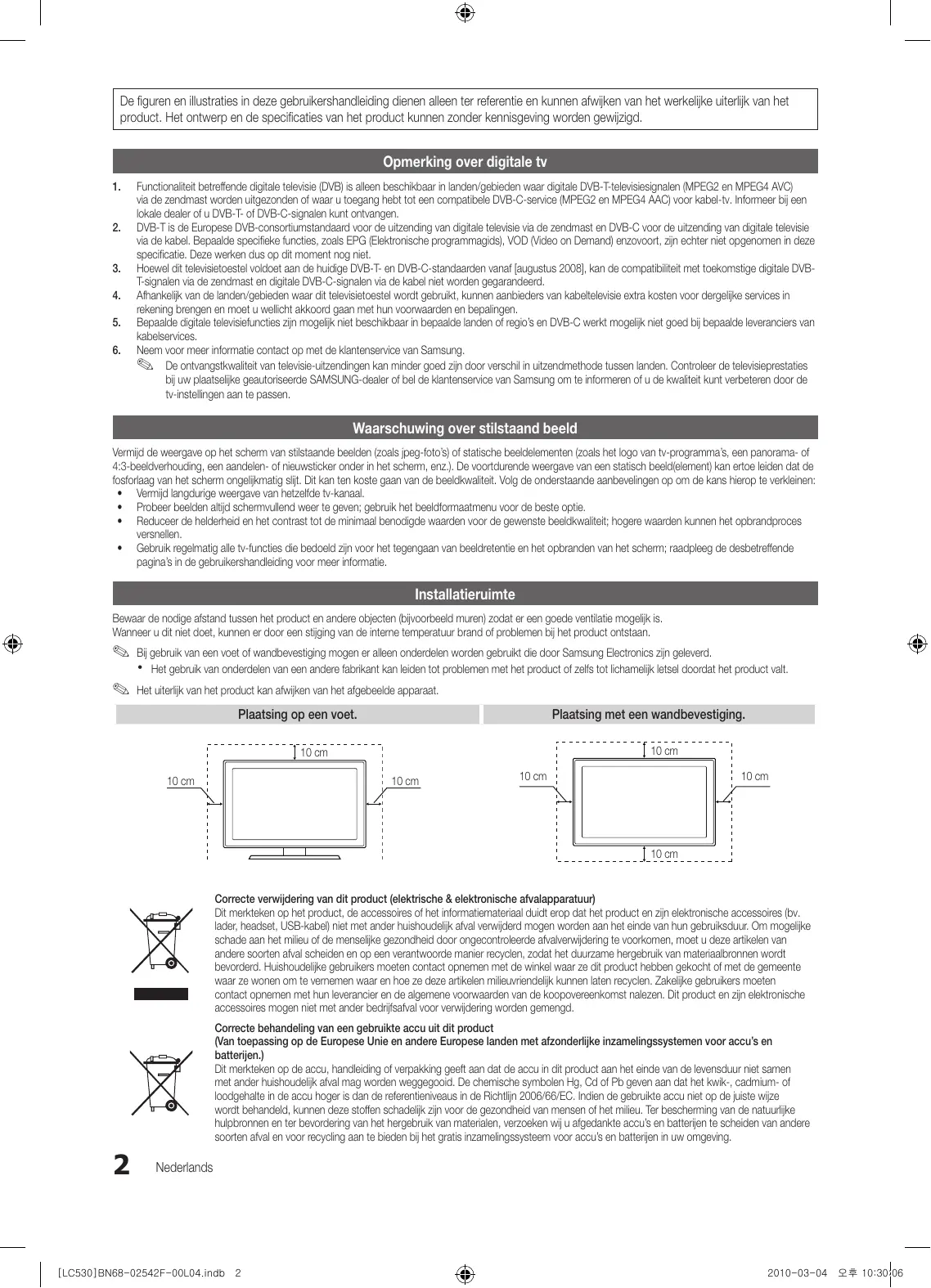

2010-03-04 오후 10:30:05 De figuren en illustraties in deze gebruikershandleiding dienen alleen ter referentie en kunnen afwijken van het werkelijke uiterlijk van het product. Het ontwerp en de specificaties van het product kunnen zonder kennisgeving worden gewijzigd. Opmerking over digitale tv

Functionaliteit betreffende digitale televisie (DVB) is alleen beschikbaar in landen/gebieden waar digitale DVB-T-televisiesignalen (MPEG2 en MPEG4 AVC) via de zendmast worden uitgezonden of waar u toegang hebt tot een compatibele DVB-C-service (MPEG2 en MPEG4 AAC) voor kabel-tv. Informeer bij een lokale dealer of u DVB-T- of DVB-C-signalen kunt ontvangen. DVB-T is de Europese DVB-consortiumstandaard voor de uitzending van digitale televisie via de zendmast en DVB-C voor de uitzending van digitale televisie via de kabel. Bepaalde specifieke functies, zoals EPG (Elektronische programmagids), VOD (Video on Demand) enzovoort, zijn echter niet opgenomen in deze specificatie. Deze werken dus op dit moment nog niet. Hoewel dit televisietoestel voldoet aan de huidige DVB-T- en DVB-C-standaarden vanaf [augustus 2008], kan de compatibiliteit met toekomstige digitale DVBT-signalen via de zendmast en digitale DVB-C-signalen via de kabel niet worden gegarandeerd. Afhankelijk van de landen/gebieden waar dit televisietoestel wordt gebruikt, kunnen aanbieders van kabeltelevisie extra kosten voor dergelijke services in rekening brengen en moet u wellicht akkoord gaan met hun voorwaarden en bepalingen. Bepaalde digitale televisiefuncties zijn mogelijk niet beschikbaar in bepaalde landen of regio’s en DVB-C werkt mogelijk niet goed bij bepaalde leveranciers van kabelservices. Neem voor meer informatie contact op met de klantenservice van Samsung. ✎✎ De ontvangstkwaliteit van televisie-uitzendingen kan minder goed zijn door verschil in uitzendmethode tussen landen. Controleer de televisieprestaties bij uw plaatselijke geautoriseerde SAMSUNG-dealer of bel de klantenservice van Samsung om te informeren of u de kwaliteit kunt verbeteren door de tv-instellingen aan te passen. Waarschuwing over stilstaand beeld Vermijd de weergave op het scherm van stilstaande beelden (zoals jpeg-foto’s) of statische beeldelementen (zoals het logo van tv-programma’s, een panorama- of 4:3-beeldverhouding, een aandelen- of nieuwsticker onder in het scherm, enz.). De voortdurende weergave van een statisch beeld(element) kan ertoe leiden dat de fosforlaag van het scherm ongelijkmatig slijt. Dit kan ten koste gaan van de beeldkwaliteit. Volg de onderstaande aanbevelingen op om de kans hierop te verkleinen:

• Vermijd langdurige weergave van hetzelfde tv-kanaal.
• Probeer beelden altijd schermvullend weer te geven; gebruik het beeldformaatmenu voor de beste optie.
• Reduceer de helderheid en het contrast tot de minimaal benodigde waarden voor de gewenste beeldkwaliteit; hogere waarden kunnen het opbrandproces versnellen.
• Gebruik regelmatig alle tv-functies die bedoeld zijn voor het tegengaan van beeldretentie en het opbranden van het scherm; raadpleeg de desbetreffende pagina’s in de gebruikershandleiding voor meer informatie. Installatieruimte Bewaar de nodige afstand tussen het product en andere objecten (bijvoorbeeld muren) zodat er een goede ventilatie mogelijk is. Wanneer u dit niet doet, kunnen er door een stijging van de interne temperatuur brand of problemen bij het product ontstaan. ✎✎ Bij gebruik van een voet of wandbevestiging mogen er alleen onderdelen worden gebruikt die door Samsung Electronics zijn geleverd. xx Het gebruik van onderdelen van een andere fabrikant kan leiden tot problemen met het product of zelfs tot lichamelijk letsel doordat het product valt. Het ✎✎ uiterlijk van het product kan afwijken van het afgebeelde apparaat. Plaatsing op een voet. Plaatsing met een wandbevestiging. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd. Correcte behandeling van een gebruikte accu uit dit product (Van toepassing op de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen voor accu’s en batterijen.) Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu. Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu’s en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu’s en batterijen in uw omgeving.

Accessoires Overzicht van het bedieningspaneel Overzicht van de afstandsbediening Aansluiten op een antenne Plug & Play (eerste instelling) Aansluitingen

Aansluiten op een AV-apparaat Aansluiten op een audioapparaat De ingangsbron wijzigen Basisfuncties

De menu’s gebruiken De toets INFO gebruiken (Now & Next-gids) Programma’s plannen Het menu Kanaal Het menu Beeld Het menu Geluid Het menu Instellingen Het menu Ondersteuning

Uitgebreide functies

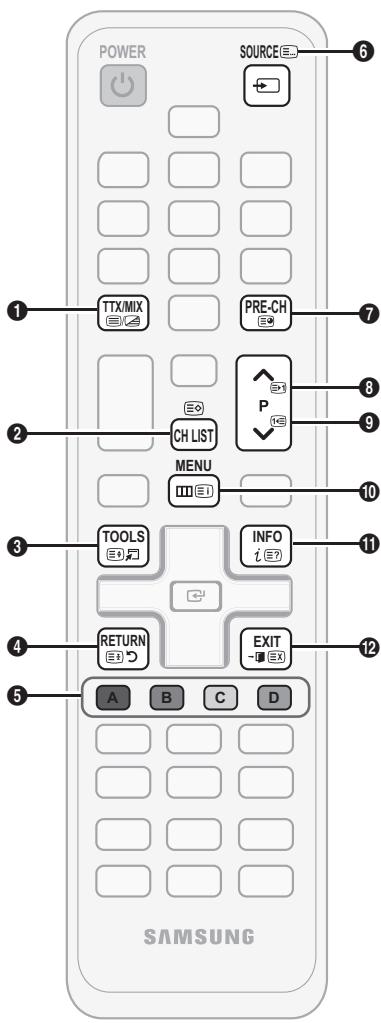

De teletekstfunctie van het analoge kanaal De wandbevestiging plaatsen Kensington-antidiefstalslot De tv vastzetten aan de wand Problemen oplossen Specificaties Index NEDERLANDS

22 Aansluiten op een pc 23 Media Play 29 Anynet+ Let op deze symbolen!

TOOLS Deze functie kan met een druk op de toets TOOLS op de afstandsbediening worden gebruikt. Opmerking Toets Eenmaal drukken Nederlands [LC530]BN68-02542F-00L04.indb 3

2010-03-04 오후 10:30:07 Aan de slag Accessoires ✎✎Controleer of de volgende onderdelen bij uw lcd-tv zijn geleverd. Neem contact op met uw verkoper als er onderdelen ontbreken. ✎✎De vorm en kleur van de items kunnen enigszins afwijken. Dit is afhankelijk van het model. ✎✎Kabels die niet bij het product worden geleverd, kunnen apart worden aangeschaft. yy Afstandsbediening en batterijen (AAA x 2) yy Garantiekaart/veiligheidsvoorschriften (niet op alle locaties beschikbaar) yy Schoonmaakdoekje yy Gebruikershandleiding yy Afdichtingsplaat Zie de aparte gebruiksaanwijzing voor plaatsing van de voet. M4 x L12 yy Voet (1EA) yy Voetgeleider (1EA) yy Schroeven (8EA) (LE32C530: 7EA) Overzicht van het bedieningspaneel ✎✎De vorm en kleur van het product kunnen afhankelijk van het model variëren. Aan/uit-lampje Luidsprekers Sensor voor de afstandsbediening Sensor voor de afstandsbediening Richt de afstandsbediening op dit punt van de tv. SOURCEE Hiermee schakelt u tussen de beschikbare ingangsbronnen. Gebruik deze knop in het schermmenu zoals u de toets ENTERE op de afstandsbediening gebruikt. Hiermee wordt het schermmenu (OSD; On Screen Display) met de functies van de tv weergegeven. Hiermee regelt u het volume. Gebruik de Y-toetsen in het schermmenu zoals u de toetsen ◄ en ► op de afstandsbediening gebruikt. Hiermee wisselt u van kanaal. Gebruik de z-toetsen in het schermmenu zoals u de toetsen ▼ en ▲ op de afstandsbediening gebruikt. Als de stroom is ingeschakeld, knippert het lampje even en gaat het vervolgens uit. In de standbymodus blijft het aan. Hiermee schakelt u de tv in en uit. MENU

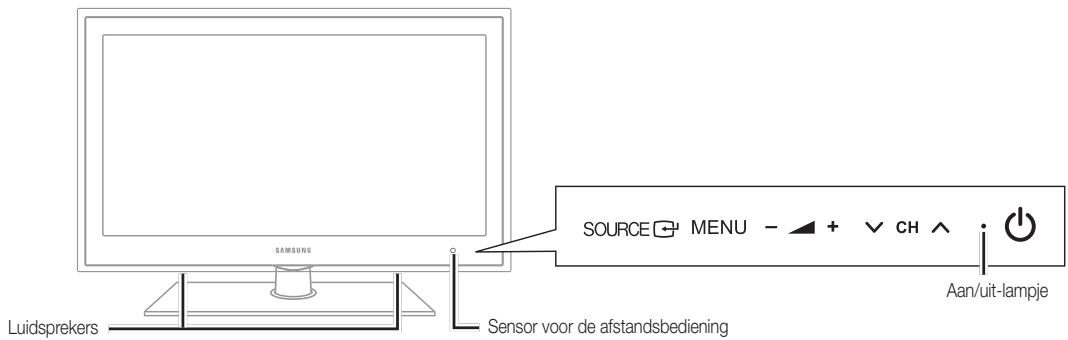

Aan/uit-lampje P (Aan/uit) Stand-bymodus Laat de tv niet gedurende langere tijd in de stand-bymodus staan (bijvoorbeeld wanneer u op vakantie bent). Zelfs wanneer het apparaat via de aan/uit-knop is uitgeschakeld, wordt een kleine hoeveelheid stroom gebruikt. U kunt netsnoer het beste loskoppelen.

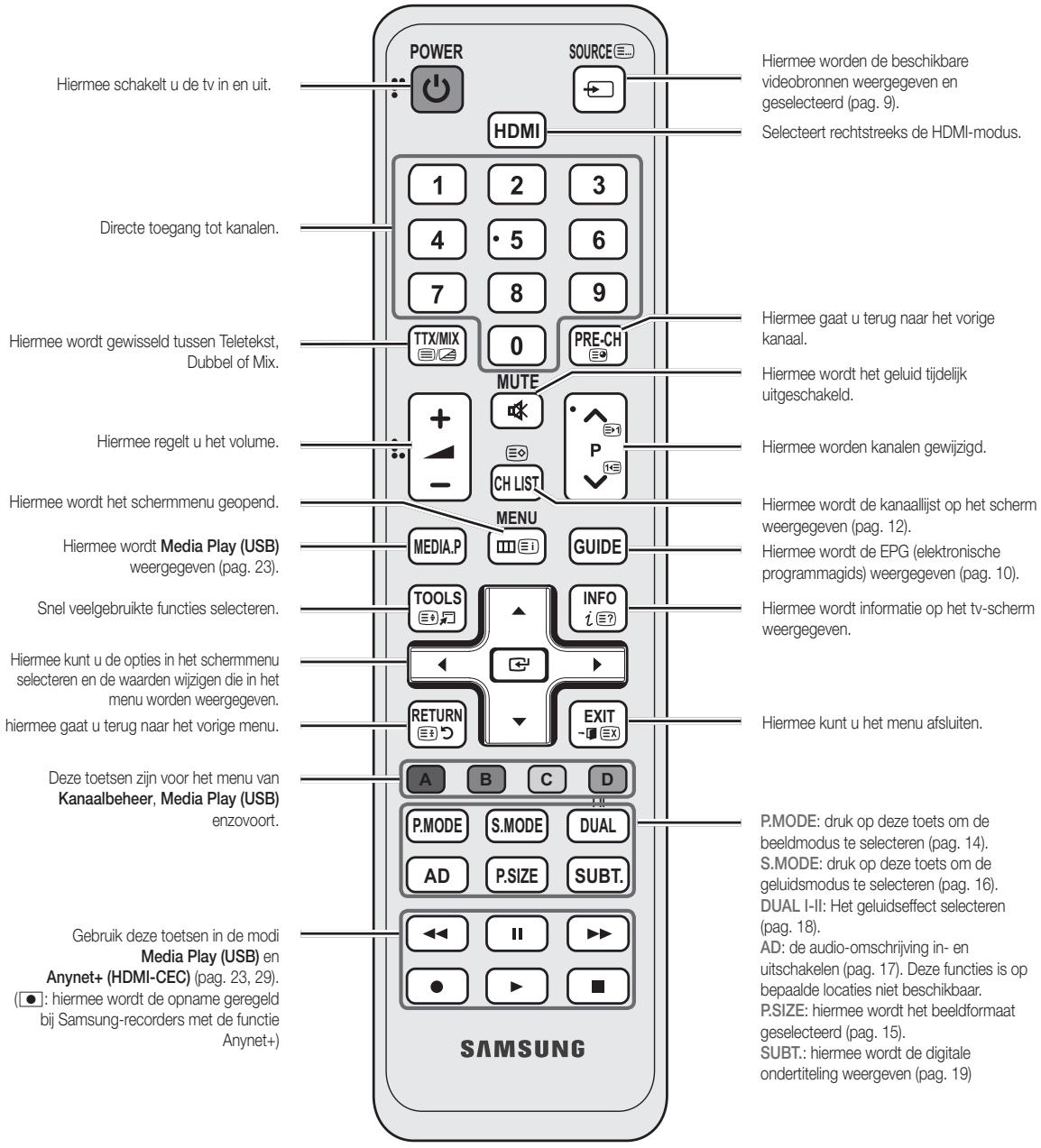

Overzicht van de afstandsbediening Aan de slag ✎✎Dit is een speciale afstandsbediening voor visueel gehandicapten en is voorzien van brailletekens bij de POWER-, kanaal- en volumetoetsen. POWER SOURCE Hiermee schakelt u de tv in en uit. HDMI Hiermee worden de beschikbare videobronnen weergegeven en geselecteerd (pag. 9). Selecteert rechtstreeks de HDMI-modus. Directe toegang tot kanalen. Hiermee wordt gewisseld tussen Teletekst, Dubbel of Mix. PRE-CH TTX/MIX Hiermee wordt het geluid tijdelijk uitgeschakeld. MUTE Hiermee regelt u het volume. Hiermee worden kanalen gewijzigd. CH LIST Hiermee wordt het schermmenu geopend. MENU MEDIA.P GUIDE Snel veelgebruikte functies selecteren. TOOLS INFO Hiermee kunt u de opties in het schermmenu selecteren en de waarden wijzigen die in het menu worden weergegeven. hiermee gaat u terug naar het vorige menu. RETURN EXIT Hiermee wordt Media Play (USB) weergegeven (pag. 23). Deze toetsen zijn voor het menu van Kanaalbeheer, Media Play (USB) enzovoort. Hiermee gaat u terug naar het vorige kanaal.

Hiermee wordt de kanaallijst op het scherm weergegeven (pag. 12). Hiermee wordt de EPG (elektronische programmagids) weergegeven (pag. 10). Hiermee wordt informatie op het tv-scherm weergegeven. Hiermee kunt u het menu afsluiten.

P.SIZE SUBT. Gebruik deze toetsen in de modi Media Play (USB) en Anynet+ (HDMI-CEC) (pag. 23, 29). (: hiermee wordt de opname geregeld bij Samsung-recorders met de functie Anynet+) P.MODE: druk op deze toets om de beeldmodus te selecteren (pag. 14). S.MODE: druk op deze toets om de geluidsmodus te selecteren (pag. 16). DUAL I-II: Het geluidseffect selecteren (pag. 18). AD: de audio-omschrijving in- en uitschakelen (pag. 17). Deze functies is op bepaalde locaties niet beschikbaar. P.SIZE: hiermee wordt het beeldformaat geselecteerd (pag. 15). SUBT.: hiermee wordt de digitale ondertiteling weergeven (pag. 19) Batterijen plaatsen (batterijformaat: AAA) ✎✎OPMERKING xx Gebruik de afstandsbediening binnen een afstand van 7 meter van de tv. xx Fel licht kan de werking van de afstandsbediening beïnvloeden. Vermijd gebruik in de nabijheid van speciaal tl-licht of neonborden. xx De vorm en kleur kunnen afhankelijk van het model variëren. Nederlands [LC530]BN68-02542F-00L04.indb 5

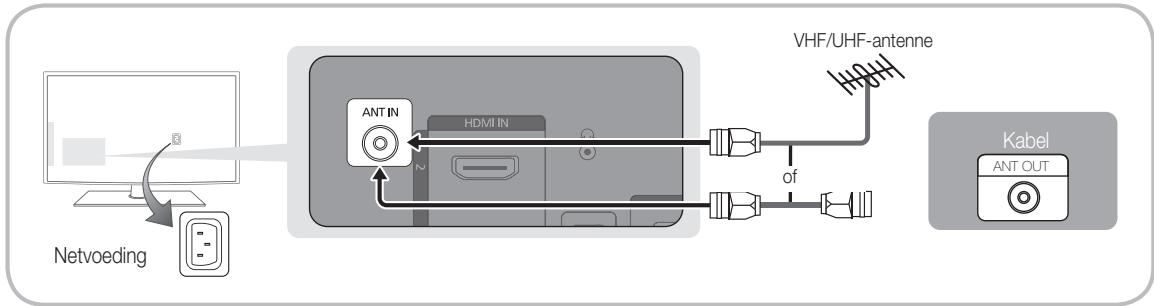

2010-03-04 오후 10:30:08 Aan de slag Aansluiten op een antenne Wanneer u de tv voor het eerst inschakelt, worden er automatisch enkele basisinstellingen uitgevoerd. ✎✎Vooraf doen: het netsnoer en de antenne aansluiten. VHF/UHF-antenne Kabel

Netvoeding Plug & Play (eerste instelling) Wanneer de tv voor het eerst wordt ingeschakeld, verschijnen er een enkel instructies op het scherm die u helpen de basisinstellingen te configureren. Druk op de toets POWERP. Plug & Play is alleen beschikbaar wanneer de Invoer is ingesteld op Tv. ✎✎Om terug te keren naar het vorige menu, drukt u op de rode toets.

Een taal selecteren Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer de gewenste taal voor het schermmenu. Winkeldemo of Thuisgebruik selecteren

Druk op de toets ◄ of ► en druk vervolgens op de toets ENTERE.

• Selecteer de modus Thuisgebruik. De modus Winkeldemo is alleen bedoeld voor gebruik in winkels.
• De instellingen van het apparaat van Winkeldemo terugzetten op Thuisgebruik (standaard): druk op de volumeknop op de tv. Wanneer het schermmenu voor het volume wordt weergegeven, houdt u de toets MENU 5 seconden ingedrukt. Uw land selecteren Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer uw land.

Een antenne selecteren Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer Ant, Kabel of Satelliet. Een kanaal selecteren Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer de kanaalbron die moet worden onthouden. Wanneer u de antennebron als Kabel instelt, kunt u numerieke waarden (kanaalfrequenties) voor de kanalen opgeven. Zie voor meer informatie Kanaal → Automatisch opslaan (pag. 12).

De Klokmodus instellen Stel de Klokmodus automatisch of handmatig in. Druk op de toets ▲ of ▼ om Auto te selecteren en druk vervolgens op de toets ENTERE. Tijdzone Druk op de knop ▲ of ▼ om de tijdzone te selecteren en druk vervolgens op ENTERE. (afhankelijk van het land) De Handleiding HDverbinding weergeven. De verbindingsmethode voor de beste HD-schermkwaliteit wordt weergegeven. Veel kijkplezier. Druk op de toets ENTERE. POWER

✎✎ Voor bepaalde modellen moet u een pincode instellen nadat u in het menu Land uw land hebt geselecteerd. ✎✎ Bij het invoeren van de pincode is 0-0-0-0 niet beschikbaar. ✎✎ Druk op elk gewenst moment op de toets ENTERE om de opslagprocedure te onderbreken. Als u deze functie wilt resetten... Selecteer Setup - Plug & Play (Instellingen - Plug & Play) (eerste instelling). Geef uw viercijferige pincode op. De standaardpincode is ‘0-00-0’. Als u de pincode wilt wijzigen, gebruikt u de functie PIN wijzigen.

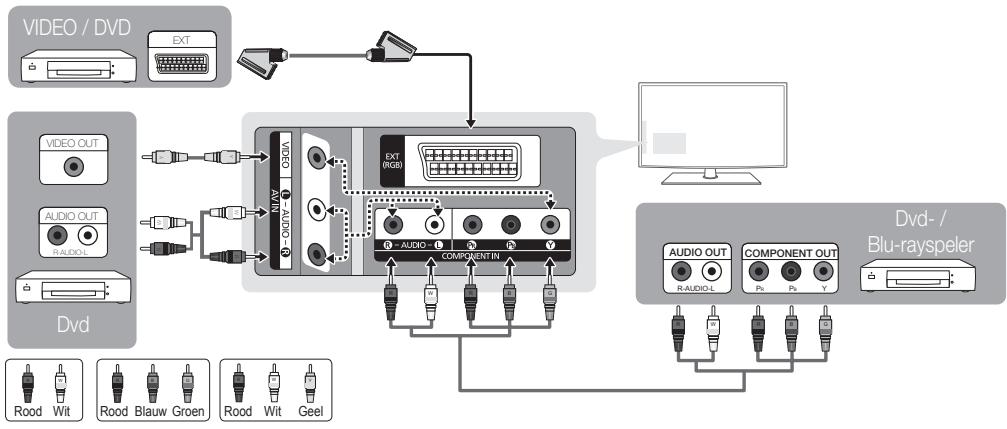

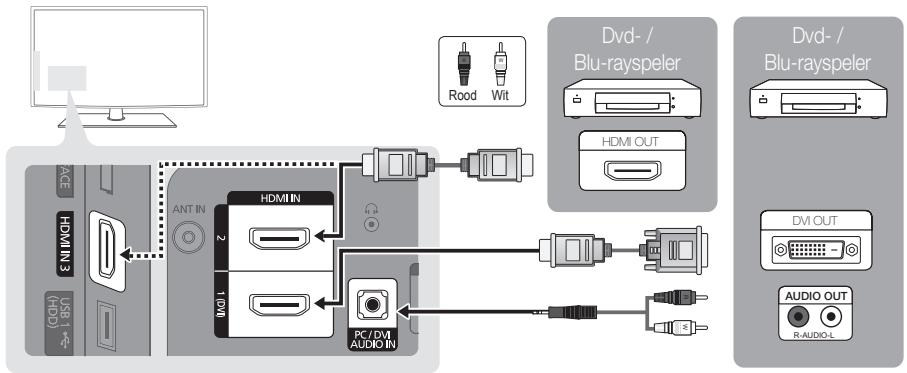

Aansluiten op een AV-apparaat Beschikbare apparaten: dvd-speler/blu-rayspeler/HD-kabelbox/HD STB-satellietontvanger (set-top-box), kabelbox, satellietontvanger (STB)

Rood Wit Dvd- / Blu-rayspeler Dvd- / Blu-rayspeler Aansluitingen Gebruik van een HDMI- of HDMI/DVI-kabel: HD-aansluiting (tot 1080p) HDMI OUT DVI OUT

R-AUDIO-L ✎✎HDMI IN 1(DVI), 2, 3/PC/DVI AUDIO IN xx Bij gebruik van de HDMI/DVI-kabelverbinding moet u de HDMI IN 1(DVI)-aansluiting gebruiken. Gebruik voor de DVI- kabelaansluiting een DVI-naar-HDMI-kabel of een DVI-HDMI-adapter (DVI-naar-HDMI) voor video-aansluiting en de PC/DVI AUDIO IN-ingangen voor audio. xx Als er een extern apparaat is aangesloten, zoals een dvd-speler/blu-rayspeler/kabelbox/STB-satellietontvanger, dat een HDMI-versie ondersteunt die lager is dan 1.3, werkt de tv mogelijk niet naar behoren (bijvoorbeeld geen beeld, geen geluid, geflikker of een abnormale kleur). xx Als er na het aansluiten van een HDMI-kabel geen geluid is, moet u de HDMI-versie van het externe apparaat controleren. Als het een oudere versie dan 1.3 betreft, neemt u contact op met de leverancier van het betreffende apparaat om de HDMI-versie te controleren en om een upgrade te vragen. xx We adviseren u een gecertificeerde HDMI-kabel aan te schaffen. Anders wordt er mogelijk niets weergegeven op het scherm of treedt er een verbindingsfout op. Gebruik van een componentkabel (max. 1080p) of een audio/video-kabel (alleen 480i) en een scartkabel Beschikbare apparaten: videorecorder, dvd-speler, Blu-rayspeler, kabelbox, STB-satellietontvanger VIDEO / DVD EXT VIDEO OUT

Geel ✎✎In de modus Ext. ondersteunt DTV Out alleen MPEG SD-video en -audio. ✎✎Voor de beste beeldkwaliteit kunt u beter de componentaansluiting in plaats van de A/V-aansluiting gebruiken. Nederlands [LC530]BN68-02542F-00L04.indb 7

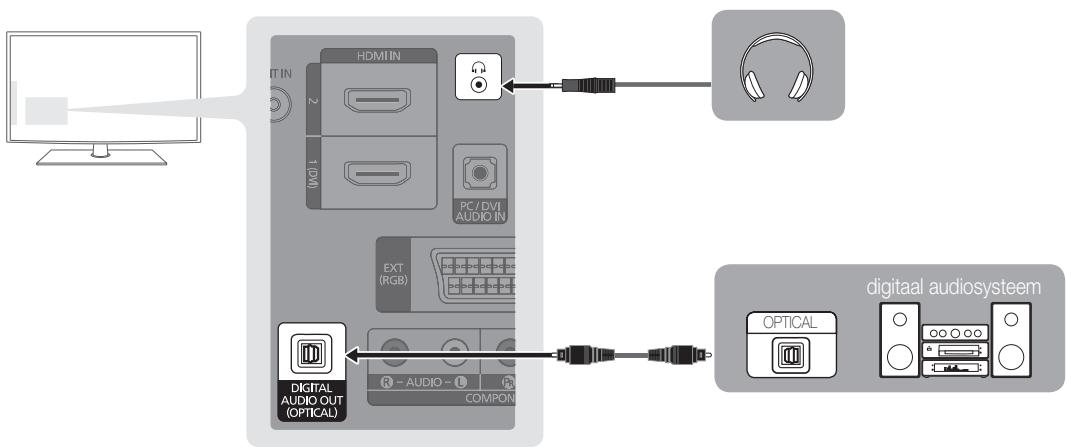

2010-03-04 오후 10:30:09 Aansluitingen Aansluiten op een audioapparaat Een optische (digitale) aansluiting of de aansluiting voor een hoofdtelefoon gebruiken Beschikbare apparaten: digitaal audiosysteem, versterker, dvd-thuisbioscoop digitaal audiosysteem OPTICAL ✎✎DIGITAL AUDIO OUT (OPTICAL) xx Wanneer een digitaal audiosysteem op de DIGITAL AUDIO OUT (OPTICAL)-aansluiting wordt aangesloten, moet u het volume van zowel de tv als het audiosysteem verlagen. xx 5.1-kanaals audio is mogelijk wanneer de tv op een extern apparaat is aangesloten dat dit ondersteunt. xx Wanneer de ontvanger (thuisbioscoop) is ingeschakeld, hoort u alleen geluid via de Optical-aansluiting van de tv. Wanneer de tv een DTV-signaal ontvangt, zendt de tv een 5.1-kanaalsgeluid naar de ontvanger van de thuisbioscoop. Wanneer de bron een digitaal component is, zoals een dvd-speler/blu-rayspeler/kabelbox/satellietontvanger (STB), en dit via HDMI op de tv is aangesloten, geeft de ontvanger van de thuisbioscoop alleen 2-kanaalsgeluid weer. Als u 5.1-kanaalsgeluid wilt horen, sluit u de digitale uitgang van de dvd-speler/Blu-rayspeler/kabelbox/satellietontvanger (STB) rechtstreeks op een versterker of thuisbioscoop aan. ✎✎Hoofdtelefoon H: u kunt een hoofdtelefoon op de desbetreffende uitgang van uw set aansluiten. Wanneer de hoofdtelefoon is aangesloten, worden de ingebouwde luidsprekers uitgeschakeld. xx Mogelijk kunt u de geluidsfunctie beperkt gebruiken wanneer er een hoofdtelefoon op de tv is aangesloten. xx Het volume van de hoofdtelefoon en het volume van de tv worden apart geregeld.

De COMMON INTERFACE-aansluiting Aansluitingen Voor betaalde kanalen moet een ‘CI- of CI+-kaart’ zijn geplaatst. yy Als u de CI-/CI+-kaart niet plaatst, wordt bij sommige kanalen het bericht “Gecodeerd signaal” weergegeven. yy De koppelingsgegevens met een telefoonnummer, de ID van de CI- of CI+-kaart, de host-ID en andere informatie worden over circa 2-3 minuten weergegeven. Neem contact op met uw serviceprovider als er een foutbericht wordt weergegeven. yy Wanneer de kanaalgegevens zijn geconfigureerd, wordt het bericht “Update voltooid” weergegeven. Hiermee wordt aangegeven dat de kanaallijst is bijgewerkt. ✎✎OPMERKING xx U kunt een ‘CI- of CI+-kaart’ bij een lokale kabelaanbieder aanschaffen. xx Wanneer u de CI-/CI+-kaart wilt verwijderen, doet u dat door de kaart er met uw handen voorzichtig uit te trekken, want de kaart kan beschadigen als u deze laat vallen. xx Plaats de ‘CI- of CI+-kaart’ in de richting die op de kaart staat gemarkeerd. xx De plaats van de COMMON INTERFACE-aansluiting kan per model verschillen. xx ‘CI-/CI+-kaarten’ worden in sommige landen en regio’s niet ondersteund. Controleer dit bij uw geautoriseerde verkoper. xx Neem contact op met uw serviceprovider als u problemen ondervindt. xx Plaats de ‘CI- of CI+-kaart’ die de huidige antenne-instellingen ondersteunt. Er wordt een vervormd beeld of helemaal geen beeld weergegeven. De ingangsbron wijzigen Naam wijzigen Bronlijst Hiermee kunt u de tv of andere externe ingangsbronnen zoals dvd-spelers/Blurayspelers/kabelboxen/STB-satellietontvangers die op de tv zijn aangesloten, selecteren. ■■ Tv / Ext. / AV / Component / PC / HDMI1/

DVI / HDMI2 / HDMI3 / USB

✎✎ In de Bronlijst worden aangesloten ingangen gemarkeerd. ✎✎ Ext. en PC blijven altijd geactiveerd. SOURCE ■■ VCR / DVD / Kabel STB / Satelliet STB / PVR STB / AVontvanger / Spelcomputer / Camcorder / PC / DVI PC / DVI-apparaten / Tv / IPTV / Blu-ray / HD DVD / DMA: geef het apparaat dat op de ingangen is aangesloten een naam om de selectie van de ingangsbron gemakkelijker te maken. ✎✎ Wanneer een pc met een resolutie van 1920 x 1080 bij 60 Hz op de HDMI IN 1(DVI)-poort is aangesloten, moet u bij Naam wijzigen de poort instellen op de modus DVI PC. ✎✎ Wanneer u een HDMI/DVI-kabel op de HDMI IN 1(DVI)poort aansluit, moet u bij Naam wijzigen de poort instellen op de modus DVI PC of DVI-apparaten. Nederlands [LC530]BN68-02542F-00L04.indb 9

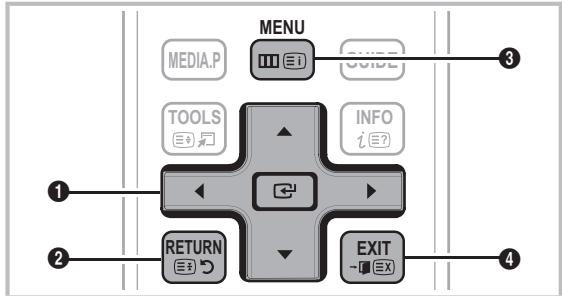

2010-03-04 오후 10:30:10 Basisfuncties PRE-CH TTX/MIX MUTE De menu’s gebruiken De toets INFO gebruiken (Now & Next-gids) Voordat u de tv gebruikt, moet u de stappen hieronder volgen om te leren hoe u het menu kunt gebruiken CH LISTen hoe u verschillende functies kunt selecteren en aanpassen. MENU MEDIA.P GUIDE TOOLS INFO RETURN EXIT

Op het scherm worden het huidige kanaal en INFO de status van bepaalde audio/video-instellingen weergegeven. In de Now & Next-gids vindt u de dagelijkse programma-informatie voor elk kanaal op basis van het uitzendtijdstip. yy Scroll ◄ of ► om informatie over een gewenst programma te bekijken terwijl u naar het huidige kanaal kijkt. yy Scroll ▲ of ▼ om informatie voor andere kanalen te bekijken. Als u naar het huidige geselecteerde kanaal wilt gaan, drukt u op de toets ENTERE.

1 ENTERE / Richtingstoets: de cursor verplaatsen en een item selecteren. De instelling bevestigen.

P.MODE S.MODE DUAL I-II

2 RETURN-toets: hiermee gaat u terug naar het vorige menu. 18:00 ~ 6:00 Unclassified No Detaild Information E Bekijken Informatie Programma’s plannen AD geeftP.SIZE SUBT. weer. 3 MENU-toets: hiermee u het hoofdmenu 4 EXIT-toets: hiermee wordt het schermmenu afgesloten. Met het schermmenu werken Afhankelijk van het geselecteerde menu kunnen de toegangsstappen verschillen.

ENTER E EXIT e De opties van het hoofdmenu worden op het scherm weergegeven: Beeld, Geluid, Kanaal, Instellingen, Invoer, Toepassing, Ondersteuning. Selecteer een pictogram met de toets ▲ of ▼. Druk op de toets ENTERE om het submenu te openen. Selecteer het gewenste submenu met de toets ▲ of ▼. Pas de waarde van een item aan met de toets ◄ of ►. Afhankelijk van het geselecteerde menu kan de aanpassing verschillen. Druk op ENTERE om de configuratie te voltooien. Druk op EXIT. Gids De EPG-informatie (Electronic Programme Guide) wordt door de omroepen verstrekt. Met behulp van de programmaschema’s van de omroepen kunt u van tevoren instellen naar welke programma’s u wilt kijken, zodat u op het ingestelde tijdstip automatisch naar het geselecteerde programmakanaal gaat. Afhankelijk van de kanaalstatus kunnen programmaopties leeg of verouderd zijn. GUIDE Kan.weergave gebruiken Gids 2:10 Di 1 Jun DTV Air 800 five Home and Away 18:00 - 18:30 Drama Dani is devastated when scott makes clear his views on marriage... 800 five Kan.weergave - Tv Vandaag Discovery DiscoveryH&L five price-drop.tv QVC R4DTT 18:00 - 19:00 American Chopper Programmes resume at 06:00 Home and... )Family Affairs No Information QVC Selection No Information Weergave Meer dan 24 uur

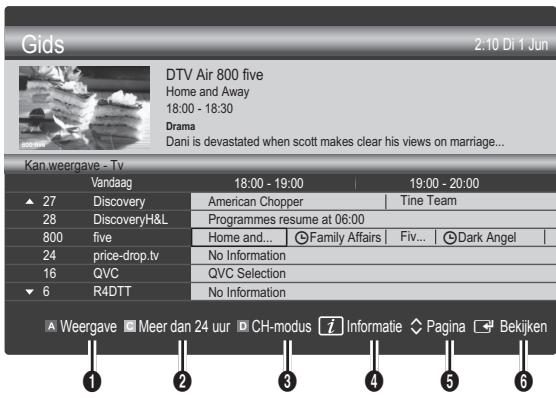

2:10 Di 1 Jun DTV Air 800 five ■■ * Mijn kanalen: hier wordt de groep van het kanaal weergegeven. Drama

)Family Affairs )Dark Angel Gepland: hier worden alle momenteel gereserveerde programma’s weergegeven. Basisfuncties Gids Kanalen: hier wordt de kanalenlijst weergegeven op basis van het kanaaltype.

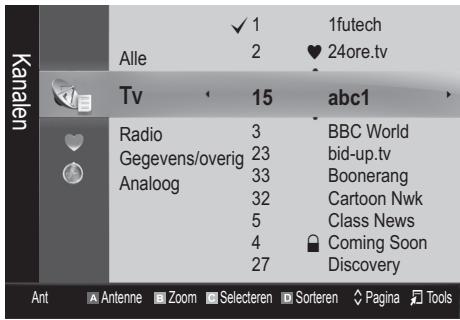

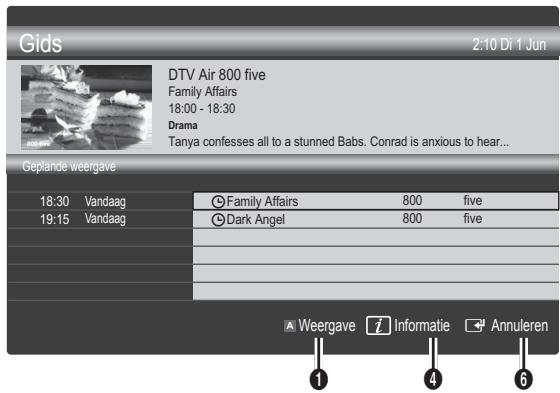

Geplande weergave gebruiken ✎✎De gekleurde toetsen met Kanaalbeheer gebruiken five five xx Rood (Antenne): schakelen tussen Ant en Kabel. xx B Groen (Zoom): een kanaalnummer vergroten of verkleinen. Weergave Informatie E Annuleren

Geel (Selecteren): Selecteer de gewenste kanalen en druk op de gele toets om alle geselecteerde kanalen tegelijkertijd in te stellen. Het symbool c wordt links van de geselecteerde kanalen weergegeven. Blauw (Sorteren): de lijst die op kanaalnaam of kanaalnummer is gesorteerd, wijzigen.

Rood (Weergave): een lijst weergeven met programma’s die nu of binnenkort worden uitgezonden.

Geel (Meer dan 24 uur): een lijst weergeven met programma’s die over 24 uur en later worden uitgezonden.

Blauw (CH-modus): Selecteer het type kanalen dat u in het venster Kan.weergave wilt weergeven. (Alle, Tv, Radio, Gegevens/overig, Mijn kanaal 1-4) xx k (Pagina): naar de volgende of vorige pagina gaan. xx T (Tools): het optiemenu van Kanaalbeheer wordt Pictogrammen van de kanaalstatus 4 Informatie: hiermee wordt meer informatie over het geselecteerde programma weergegeven.

weergegeven. (De optiemenu’s kunnen per situatie verschillen.) (Pagina): naar de volgende of vorige pagina gaan. 6 ENTERE-toets. –– Wanneer u het huidige programma selecteert, kunt u naar het geselecteerde programma kijken. –– Wanneer u een programma in de toekomst selecteert, kunt u dit reserveren om te bekijken. U kunt de planning annuleren door nogmaals op de toets ENTERE te drukken en Progr. annuleren te selecteren. Pictogram

Betekenis Een analoog kanaal. Een geselecteerd kanaal. Een kanaal dat als favoriet is ingesteld. Een programma dat momenteel wordt uitgezonden. Een vergrendeld kanaal. Een gereserveerd programma. Kanaalbeheer U kunt favoriete kanalen verwijderen of instellen en de programmagids voor digitale uitzendingen gebruiken. Selecteer een kanaal in het scherm Kanalen, Mijn kanalen of Gepland. Kanalen Ant

Radio Gegevens/overig 23 Analoog

2010-03-04 오후 10:30:13 Basisfuncties Land ¦¦ Favoriete kanalen gebruiken Het invoerscherm voor de pincode wordt weergegeven. Geef uw viercijferige pincode op. Mijn kanalen* ■■ Analoog kanaal: hier kunt u het land voor analoge kanalen wijzigen. (in Kanaalbeheer) Hier worden alle favoriete kanalen weergegeven. ■■ Mijn kanalen bewerken t : u kunt de geselecteerde kanalen aan de gewenste groep kanalen toevoegen. ✎✎Het symbool “*” wordt weergegeven en het kanaal wordt als een van ‘Mijn kanaal’ ingesteld.

1. Selecteer een kanaal en druk op de toets TOOLS.

Voeg een kanaal toe of verwijder een kanaal in de Mijn kanaal-groepen tussen 1, 2, 3 en 4.

xx U kunt een of meer groepen selecteren. Nadat u de instellingen hebt gewijzigd, kunt u de kanalenlijst voor elke groep in uw kanalen weergeven.

Radio Gegevens/overig 23 Analoog

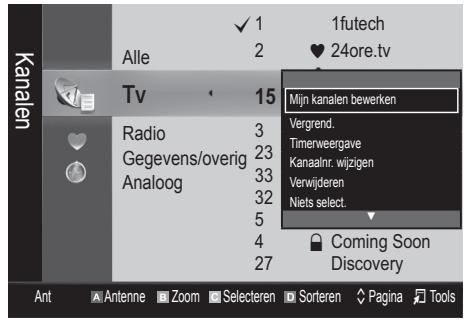

• 24ore.tv Mijn kanalen bewerken abc1

Vergrend. BBC World Timerweergave bid-up.tv Kanaalnr. wijzigen Boonerang Verwijderen Cartoon Nwk Niets select. Class▼News \ Coming Soon Discovery Sorteren k Pagina T Tools Kanalenlijst Hier vindt u een overzicht van alle gezochte kanalen. CH LIST ■■ Digitaal kanaal: hier kunt u het land voor digitale kanalen wijzigen. Automatisch opslaan Scant automatisch op een kanaal en slaat het op in het geheugen van de tv. ✎✎Automatisch toegewezen programmanummers komen mogelijk niet overeen met de feitelijke of gewenste programmanummers. Wanneer een kanaal met de functie Kinderslot is vergrendeld, wordt er een venster weergegeven waarin u een pincode kunt opgeven. ■■ Antennebron (Ant / Kabel): selecteer de antennebron die moet worden onthouden. ■■ Kanaalbron (Digitaal en Analoog / Digitaal / Analoog): Selecteer de kanaalbron die moet worden onthouden. Wanneer u Kabel → Digitaal en Analoog of Digitaal selecteert: moet u een waarde opgeven voor het scannen van kabelkanalen. Zoekmodus (Volledig / Netwerk / Snel): scant op alle kanalen met actieve zenders en slaat deze op in het geheugen van de tv. Als u Snel selecteert, kunt u Netwerk, Netwerk-ID, Frequentie, Modulatie en Symboolfrequentie met de toets van de afstandsbediening handmatig instellen. Netwerk (Auto / Handmatig): Selecteer Auto als u de ID voor Netwerk-ID automatisch wilt ophalen of selecteer Handmatig. als u de ID handmatig wilt opgeven. Netwerk-ID: Als Netwerk is ingesteld op Handm. kunt u met de cijfertoetsen de waarde voor Netwerk-ID opgeven. Frequentie: geeft de frequentie voor het kanaal weer. (Verschilt per land.) Modulatie: geeft de beschikbare modulatiewaarden weer. Symboolfrequentie: geeft de beschikbare symboolfrequenties weer.

Handm. opslaan Het menu Kanaal ¦¦ Kanalen opnieuw afstemmen Antenne (Ant / Kabel) Voordat de beschikbare kanalen in het geheugen van uw televisie kunnen worden opgeslagen, moet u het type signaalbron opgeven dat op de tv is aangesloten (antenne of kabel). Scant handmatig op een kanaal en slaat het op in het geheugen van de TV. ✎✎Wanneer een kanaal met de functie Kinderslot is vergrendeld, wordt er een venster weergegeven waarin u een pincode kunt opgeven. ■■ Digitaal kanaal: zodra het scannen is voltooid, worden de kanalen in de kanalenlijst bijgewerkt. Wanneer u Antenne selecteert → Ant: Kanaal, Frequentie, Bandbreedte Wanneer u Antenne selecteert → Kabel: Frequentie, Modulatie, Symboolfrequentie

■■ Analoog kanaal (Prog. , Kleursysteem, Geluidssysteem, Kanaal, Zoeken): als er geen geluid is of als het geluid vervormd klinkt, selecteert u nogmaals de gewenste geluidsstandaard.

Nederlands [LC530]BN68-02542F-00L04.indb 12 2010-03-04 오후 10:30:14 zijn de zenders die u kunt ontvangen, toegewezen aan de positienummers P0 tot P99. In deze modus kunt u een kanaalnummer selecteren door het positienummer in te toetsen. xx C (antennekanaalmodus) / S (kabelkanaalmodus): in deze twee modi kunt u een kanaal selecteren door het nummer in te toetsen dat aan de antenne- of kabelzender is toegewezen. ¦¦ Kanalen bewerken Het optiemenu van Kanaalbeheer gebruiken (in Kanaalbeheer)

1. Selecteer een kanaal en druk op de toets TOOLS.

Wijzig de naam of het nummer van het kanaal via het menu Kanaalnaam bewerken of Kanaalnr. wijzigen. ■■ Kanaalnaam bewerken (alleen analoge kanalen): zelf een kanaalnaam invoeren. ■■ Kanaalnr. wijzigen (alleen digitale kanalen): het nummer instellen met de toepasselijke nummertoetsen. ¦¦ Overige functies Optie Kabel Zoeken (afhankelijk van het land) Hiermee worden extra zoekopties ingesteld, zoals de frequentiesnelheid en de symboolfrequentie voor het zoeken naar een kabelnetwerk. ■■ Startfrequentie / Stopfrequentie: hiermee stelt u de start- en stopfrequentie in (verschilt per land). ■■ Timerweergave: U kunt instellen dat een kanaal automatisch op een ingesteld tijdstip wordt weergegeven. Om deze optie te kunnen gebruiken, moet u eerst de huidige tijd instellen. ✎✎ Wanneer een digitaal kanaal is geselecteerd, drukt u op de toet ► en om het digitale programma te kijken. ■■ Sorteren (alleen analoge kanalen): hiermee kunt u de programmanummers van de opgeslagen kanalen wijzigen. Deze bewerking kan nodig zijn nadat u de functie voor het automatisch opslaan van kanalen hebt gebruikt. ■■ Verwijderen: U kunt een kanaal toevoegen of verwijderen uit de weergave van de door u gewenste kanalen. ■■ Alles select. / Niets select.: selecteer alle kanalen of geen van de kanalen in Kanaalbeheer. Overdracht kanalenlijst Het invoerscherm voor de pincode wordt weergegeven. Geef uw viercijferige pincode op. Hiermee kunt u het kanalenoverzicht importeren of exporteren. U moet een USB-opslagapparaat aansluiten om deze functie te kunnen gebruiken. ■■ Importeren via USB: hiermee kunt u de lijst met kanalen van uw USB-apparaat importeren. ■■ Exporteren via USB: hiermee kunt u de lijst met kanalen naar een USB-apparaat exporteren. Deze functie is beschikbaar wanneer er een USB-apparaat is aangesloten. Gepland (in Kanaalbeheer) U kunt een programma dat u hebt gereserveerd bekijken, bewerken of verwijderen. ■■ Info wijzigen: Een programma wijzigen dat u hebt gereserveerd om te bekijken. ■■ Modulatie: geeft de beschikbare modulatiewaarden weer. ■■ Progr. annuleren: een programma annuleren dat u hebt gereserveerd. ■■ Symboolfrequentie: geeft de beschikbare symboolfrequenties weer. ■■ Informatie: een programma dat u hebt gereserveerd weergeven. (U kunt de reserveringsinformatie ook wijzigen.) Kanaalbeheer Het optiemenu van Kanaalbeheer gebruiken Stel de diverse kanalen in met behulp van de opties in het menu Kanaalbeheer (Vergrend. / Slot uit, Timerweergave, Sorteren, Verwijderen, Alles select. / Niets select.). Menuopties kunnen, afhankelijk van de kanaalstatus, verschillen.

1. Selecteer een kanaal en druk op de toets TOOLS.

2. Selecteer een functie en wijzig eventueel de instellingen.

Basisfuncties xx P (programmamodus): als u klaar bent met afstemmen,

✎✎Kanaalmodus ■■ Alles select. / Niets select.: alle gereserveerde programma’s selecteren of de selectie ervan opheffen. Fijnafstemming (alleen analoge kanalen) Als de ontvangst zwak is of wordt gestoord, kunt u een kanaal handmatig nauwkeuriger instellen. ✎✎Fijnafgestemde kanalen zijn met een sterretje “*” gemarkeerd. ✎✎Als u de fijnafstellingen wilt resetten, selecteert u Resetten. ■■ Vergrend. / Slot uit: u kunt een kanaal vergrendelen, zodat het niet geselecteerd en bekeken kan worden. ✎✎OPMERKING xx Deze functie is alleen beschikbaar wanneer Kinderslot is ingesteld op Aan. xx Het invoerscherm voor de pincode wordt weergegeven. Voer uw viercijferige pincode in standaard is dit “0-0-0-0”. U kunt de pincode wijzigen met de optie PIN wijzigen. Nederlands [LC530]BN68-02542F-00L04.indb 13

2010-03-04 오후 10:30:14 Basisfuncties Het menu Beeld ¦¦ De vooraf ingestelde beeldmodus wijzigen Modus Selecteer het beeldtype dat uw voorkeur heeft. ■■ Dynamisch: geschikt voor een heldere kamer. P.MODE ■■ Standaard: geschikt voor een normale omgeving. Min. backlight: als ECO-sensor is ingesteld op Aan kan de minimale schermhelderheid handmatig worden aangepast. Als ECO-sensor is ingesteld op Aan, wordt de helderheid van scherm mogelijk aangepast (iets donkerder of lichter) afhankelijk van de intensiteit van het omgevingslicht.

■■ Geen signaal stdby (Uit / 15 min / 30 min / 60 min): Om onnodig energieverbruik te voorkomen kunt u instellen hoe lang de tv ingeschakeld moet blijven wanneer er geen signaal wordt ontvangen. ✎✎ Uitgeschakeld wanneer de pc zich in de energiebesparingsmodus bevindt. ■■ Natural: geschikt om vermoeide ogen tegen te gaan. ¦¦ De beeldopties wijzigen ■■ Film: geschikt om films in een donkere kamer te kijken. Geavanceerde instellingen ¦¦ De beeldinstellingen aanpassen (beschikbaar in de modi Standaard / Film) U kunt de gedetailleerde instellingen voor uw scherm wijzigen, waaronder kleur en contrast. ✎✎ Natural is niet beschikbaar in de pc-modus. Backlight / Contrast / Helderheid / Scherpte / Kleur / Tint (G/R) De tv heeft verschillende instelmogelijkheden voor de beeldkwaliteit. ✎✎OPMERKING xx In de analoge modi Tv, Ext., AV van het PAL-systeem kunt u de functie Tint (G/R) niet gebruiken. xx In de PC-modus kunt u alleen wijzigingen aanbrengen in Backlight, Contrast en Helderheid. xx De instellingen voor elk extern apparaat dat u op de tv hebt aangesloten, kunnen worden aangepast en opgeslagen. ¦¦ Economische oplossingen ECO-oplossing ■■ Spaarstand (Uit / Laag / Middel / Hoog / Beeld uit / Auto) t: de helderheid van de tv aanpassen om het energieverbruik te verminderen. Als u de optie Beeld uit selecteert, wordt het scherm uitgeschakeld, maar blijft u het geluid horen. Druk op een willekeurige knop behalve de volumeknop om het scherm in te schakelen. ■■ ECO-sensor (Uit/Aan) : voor een nog hoger energiebesparing worden hiermee de beeldinstellingen automatisch aan het omgevingslicht in de kamer aangepast. ✎✎ Als u de optie Backlight aanpast, wordt de ECOsensor ingesteld op Uit.

✎✎In de PC-modus kunt u alleen wijzigingen aanbrengen in Dynamisch contrast, Gamma en Witbalans. Geavanceerde instellingen Zwarttinten : Uit ► Dynamisch contrast : Middel Schaduwdetail : -2 Gamma

U Verplaatsen E Enter R Terug ■■ Zwarttinten (Uit / Donker / Donkerder / Donkerste): selecteer het zwartniveau om de schermdiepte aan te passen. ■■ Dynamisch contrast (Uit / Laag / Middel / Hoog): het schermcontrast aanpassen. ■■ Schaduwdetail (-2~+2): de helderheid van donkere beelden aanpassen. ■■ Gamma: de intensiteit van primaire kleuren aanpassen. ■■ RGB-modus (Uit / Rood / Groen / Blauw): u kunt de Kleur of Tint (G/R) van Rood, Groen en Blauw voor het beeld van een extern apparaat (dvd-speler, thuisbioscoop, enz.) aanpassen. ■■ Kleurruimte (Auto / Eigen): de reeks beschikbare kleuren voor het beeld instellen. Nederlands [LC530]BN68-02542F-00L04.indb 14 2010-03-04 오후 10:30:15 ■■ Huidkleur: benadrukken van roze “Huidkleur”. ■■ Randverbetering (Uit / Aan): de randen van objecten versterken. Beeldopties ✎✎In de PC-modus kunt u alleen wijzigingen aanbrengen in Kleur tint, Grootte, en Autom. beveilig.tijd. Zoom: hiermee vergroot u het 16:9-breedbeeldformaat verticaal zodat het schermvullend wordt. pas de Positie of Grootte aan met de toetsen ▲, ▼.

4:3 : dit is de standaardinstelling voor een film of normale uitzending. Gebruik de tv niet langdurig in 4:3-formaat. Randen kunnen links, rechts en midden in het scherm zichtbaar blijven en inbranden en dit wordt niet door de garantie gedekt.

Volledig scherm: geeft het volledige, niet-afgekapte beeld weer wanneer er een HDMI-signaal (720p / 1080i / 1080p) of Component-signaal (1080i / 1080p) wordt ontvangen. ✎✎OPMERKING xx Afhankelijk van de ingangsbron kunnen de opties voor Beeldopties beeldformaat variëren. Kleur tint : Normaal ► Grootte : Auto-breed Schermmodus : 16:9 Digital Noise Filter : Auto MPEG-ruisfilter : Auto HDMI-zwartniveau : Normaal Filmmodus : Uit xx De beschikbare onderdelen kunnen, afhankelijk van de geselecteerde modus, verschillen. xx In de PC-modus kunt u alleen de modi 16:9 en 4:3 aanpassen. xx De instellingen voor elk extern apparaat dat u op een van de tv-ingangen hebt aangesloten, kunnen worden aangepast en opgeslagen. xx Nadat u Volledig scherm in de modus HDMI (1080i /

U Verplaatsen E Enter R Terug 1080p) of Component (1080i / 1080p) hebt gekozen: pas de Positie of Grootte aan met de toetsen ▲, ▼, ◄, ►. xx Als u de functie Volledig scherm gebruikt met een ■■ Kleurtint (Koel / Normaal / Warm1 / Warm2) ✎✎ Warm1 of Warm2 wordt in de afbeeldingsmodus Dynamisch uitgeschakeld. ✎✎ De instellingen voor elk extern apparaat dat u op een van de tv-ingangen hebt aangesloten, kunnen worden aangepast en opgeslagen. ■■ Grootte: de kabelbox/satellietontvanger heeft mogelijk ook een eigen reeks schermformaten. U wordt echter ten sterkste aangeraden om meestal de 16:9-modus te gebruiken.

Basisfuncties R-basis / G-basis / B-basis: de donkerheid voor elke kleur (rood, groen, blauw) aanpassen. R-niveau / G-niveau / B-niveau: de helderheid voor elke kleur (rood, groen, blauw) aanpassen. Resetten: hiermee zet u de Witbalans terug naar de standaardinstellingen. Breedbeeldzoom: hiermee wordt het beeld verder dan 4:3 vergroot. Pas de Positie aan met de toetsen ▲ en ▼.

■■ Witbalans: de kleurtemperatuur aanpassen voor een natuurlijker beeld. P.SIZE ingangssignaal HDMI 720p, wordt 1 kaderlijn verwijderd aan de bovenkant, onderkant, linkerkant en rechterkant, zoals in de functie Overscan. ■■ Schermmodus (16:9 / Breedbeeldzoom / Zoom / 4:3): alleen beschikbaar wanneer het beeldformaat is ingesteld op Auto-breed. U kunt de gewenste beeldgrootte bepalen op het 4:3 WSS-formaat (Wide Screen Service) of het originele formaat. De diverse Europese landen hanteren verschillende beeldformaten. ✎✎ Niet beschikbaar in de PC-, Component- of HDMImodus. Auto-breed: hiermee wordt het beeldformaat automatisch op 16:9 ingesteld. 16:9 : hiermee wordt het beeldformaat op 16:9 ingesteld voor dvd’s of breedbeelduitzendingen. Nederlands [LC530]BN68-02542F-00L04.indb 15

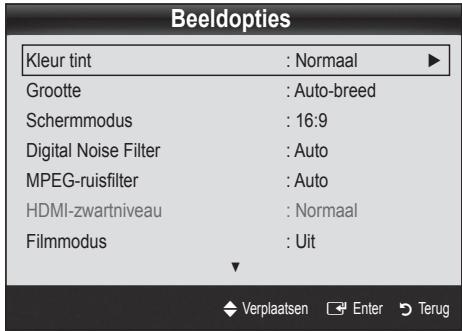

2010-03-04 오후 10:30:16 Basisfuncties ■■ Digitale ruisfilter (Uit / Laag / Middel / Hoog / Auto / Autom. visualisatie): als het uitgezonden signaal zwak is, kunnen er ruis en echobeelden optreden. Probeer de verschillende opties totdat het beeld het best wordt weergegeven. Autom. visualisatie: geeft bij het wisselen van analoge kanalen de sterkte van het huidige signaal weer en definieert de ruisreductie van het scherm. Alleen beschikbaar voor analoge kanalen.

■■ MPEG-ruisfilter (Uit / Laag / Middel / Hoog / Auto): vermindert MPEG-ruis voor een betere beeldkwaliteit. ■■ HDMI-zwartniveau (Normaal / Laag): selecteert het zwartniveau op het scherm om de schermdiepte aan te passen. ✎✎ Alleen beschikbaar in de HDMI-modus (RGB-signalen). ■■ Filmmodus (Uit / Auto1 / Auto2): stelt de tv in om filmsignalen van alle bronnen automatisch te herkennen en te verwerken en om het beeld aan te passen voor optimale kwaliteit. ✎✎ Beschikbaar in de modi TV, AV, COMPONENT (480i/1080i) en HDMI (480i/1080i). ■■ Autom. beveilig.tijd (2 uur / 4 uur / 8 uur / 10 uur / Uit): Wanneer het scherm niet wordt gebruikt en een niet-bewegend beeld gedurende een door de gebruiker gedefinieerde tijd wordt weergegeven, wordt de schermbeveiliging geactiveerd om de vorming van ingebrande beelden op het scherm te voorkomen. Beeld resetten (OK / Annuleren) Zet de huidige beeldmodus op de standaardinstellingen terug. Scherm ■■ Grof / Fijn: beeldruis verwijderen of verminderen. Als door een fijnafstemming van het kanaal de ruis niet verdwijnt, stelt u de frequentie zo goed mogelijk in (Grof) en voer opnieuw een fijnafstemming uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is verminderd. ■■ Positie : pas de positie van het pc-scherm aan met de richtingstoetsen (▲ / ▼ / ◄ / ►). ■■ Beeld resetten: het beeld wordt naar de standaardinstellingen teruggezet. Uw tv als een computermonitor (pc) gebruiken Software configureren (gebaseerd op Windows XP) Afhankelijk van de Windows-versie en de videokaart kunnen de schermen op de pc verschillen. Desondanks moeten bijna altijd dezelfde basisinstellingen worden toegepast. (Neem contact op met de computerfabrikant of Samsung-leverancier als dit niet het geval is.)

1. Klik eerst op “Configuratiescherm” in het menu Start van

Klik op “Beeldscherm” in het “Configuratiescherm”. Er verschijnt een dialoogvenster.

Klik op “Monitor”, waarna een dialoogvenster wordt weergegeven.

Selecteer het tabblad “Instellingen” in het dialoogvenster. yy De juiste beeldgrootte (resolutie) [Optimaal: 1920 X 1080 pixels] yy Als het dialoogvenster een optie bevat voor het instellen van de verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik anders op “OK” om het dialoogvenster te sluiten. ¦¦ De tv instellen voor uw pc Het menu Geluid Stel de ingangsbron in op PC. Autom. afstellen t Pas de frequentiewaarden/posities aan en stem de instellingen automatisch fijn af. ✎✎Niet beschikbaar bij een aansluiting met een HDMI-/DVIkabel. ¦¦ De vooraf ingestelde geluidsmodus wijzigen Modus ■■ Standaard: selecteert de normale geluidsmodus. S.MODE ■■ Muziek: geeft voorrang aan muziek ten opzichte van stemmen. ■■ Film: geeft optimaal geluid voor films. ■■ Heldere spraak: hiermee legt u meer nadruk op stemmen dan op andere geluiden. ■■ Versterken: hiermee versterkt u de intensiteit van hoge frequenties in het geluid zodat slechthorenden het beter kunnen volgen.

¦¦ Geluidsinstellingen aanpassen ■■ Balans L/R: regelt de balans tussen de linker- en de rechterluidspreker. ■■ Audiobeschrijving (Uit / Aan): de geluidsbeschrijving in- of uitschakelen. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Bandbreedteaanpassing): hiermee wordt het niveau van specifieke bandbreedtefrequenties geregeld. ■■ Volume: het volume voor de audiobeschrijving regelen. ■■ Resetten: hiermee wordt de equalizer naar de standaardinstellingen teruggezet. ¦¦ Geluidssystemen e.d. Virtual Surround (Uit / Aan) (alleen bij geluidsmodus) Deze functie zorgt door middel van HRTF-technologie (Head Related Transfer Function) voor een virtuele beleving van 5.1-kanaals surroundgeluid via een paar luidsprekers of een koptelefoon. Heldere spraak (Uit / Aan) (alleen bij geluidsmodus) Met deze functie kunt u de intensiteit van een stem versterken zodat deze boven achtergrondmuziek of geluidseffecten uitkomt en dialogen tijdens een programma beter te volgen zijn. Taal voor audio (alleen digitale kanalen) Wijzig de standaardinstelling voor audiotalen. ✎✎Welke taal beschikbaar is, kan per uitzending verschillen. Geluidsformaat (alleen digitale kanalen) Wanneer de hoofdluidspreker en de audio-ontvanger beide geluid voortbrengen, kan er echo optreden omdat geluid in de hoofdluidspreker en de audio-ontvanger niet op gelijke snelheid wordt gedecodeerd. Gebruik in dat geval de functie TV-luidspreker. ✎✎De optie van Geluidsformaat kan per uitzending verschillen. 5.1-kanaals Dolby digital-geluid is alleen beschikbaar wanneer u een externe luidspreker via een optische kabel aansluit.

Auto Volume (Uit / Normaal / Nacht) Als u het volume op elk kanaal gelijk wilt zetten, stelt u Normaal in. ■■ Nacht: deze modus biedt een verbeterde geluidsbeleving in vergelijking met de modus Normaal, maar met weinig geluid. Dit is ‘s nachts erg handig. Luidspreker selecteren (Ext. luidspreker / TVluidspreker / Hoofdtelefoon) Door een verschil in decodeersnelheid tussen de hoofdluidspreker en de audio-ontvanger kan er een echo ontstaan. Zet de tv in dat geval op Ext. luidspreker. ✎✎Als Luidspreker selecteren is ingesteld op Ext. luidspreker werken de volume- en MUTE-toetsen niet en zijn de geluidsinstellingen beperkt. ✎✎Wanneer Luidspreker selecteren is ingesteld op Ext. luidspreker. xx TV-luidspreker: Uit, Ext. luidspreker: Aan ✎✎Wanneer Luidspreker selecteren is ingesteld op TVluidspreker. xx TV-luidspreker: Aan, Ext. luidspreker: Aan ✎✎Als er geen videosignaal is, komt er uit beide luidsprekers geen geluid. Extra instelling (alleen digitale kanalen) ■■ DTV-geluidsniveau (MPEG / HE-AAC): met deze functie kunt u de dispariteit van een spraaksignaal (een van de signalen die tijdens een digitale tv-uitzending worden ontvangen) reduceren tot het gewenste niveau. ✎✎ Afhankelijk van het uitgezonden signaaltype kan MPEG / HE-AAC tussen -10 dB en 0 dB worden afgesteld. ✎✎ Als u het volume wilt verhogen of verlagen, stelt u dit bij tussen 0 en -10. Nederlands [LC530]BN68-02542F-00L04.indb 17 Basisfuncties Hiermee wordt de geluidsmodus geregeld (alleen de standaard geluidsmodus). (niet in alle locaties beschikbaar) (alleen digitale kanalen) Deze functie verwerkt het geluidsspoor voor de AD (Audiobeschrijving), dat samen met het hoofdgeluid wordt uitgezonden. Toonregeling

2010-03-04 오후 10:30:16 Basisfuncties ■■ SPDIF-uitvoer: SPDIF (Sony Philips Digital InterFace) wordt gebruikt voor de levering van digitaal geluid, waardoor de interferentie naar luidsprekers en diverse digitale apparaten zoals dvd-spelers wordt tegengegaan. Geluidsformaat: tijdens de ontvangst van een digitale tvuitzending kunt u SPDIF-uitvoer (Digital Audio-formaat) kiezen bij de opties PCM of Dolby Digital. Wanneer u 5.1-kanaals luidsprekers op een Dolby Digital-installatie aansluit, haalt u het maximale uit uw interactieve 3D-geluidsbeleving.

■■ Geluidsvertraging: corrigeer verschil tussen beeld en geluid wanneer u een tv-programma of een video bekijkt en luistert naar digitale audio via een extern apparaat zoals een AVontvanger (0 ms - 250 ms). ■■ Dolby Digital Comp (Line / RF): met deze functie minimaliseert u signaaldispariteit tussen een Dolby digitalsignaal en een spraaksignaal (MPEG Audio, HE-AAC, ATV Sound). Selecteer Line voor een dynamisch geluid en RF om het verschil tussen harde en zachte geluiden ‘s nachts te verkleinen. Line : stel het uitvoerniveau voor signalen van meer of minder dan -31 dB (referentie) op -20 dB of -31 dB. RF: stel het uitvoerniveau voor signalen van meer of minder dan -20 dB (referentie) in op -10 dB of -20 dB.

¦¦ De tijd instellen Tijd ■■ Klok: het instellen van de klok is belangrijk voor de diverse timerfuncties van de tv. OO De huidige tijd wordt telkens weergegeven wanneer u op de toets INFO drukt. ✎✎ Als u het netsnoer hebt losgekoppeld, moet u de klok opnieuw instellen. Klokmodus (Auto / Handmatig) Afhankelijk van de zender en het signaal wordt de tijd wellicht niet juist ingesteld. In dat geval stelt u de tijd handmatig in.

✎✎ De antenne moet zijn aangesloten als u de tijd automatisch wilt kunnen instellen. Klok instellen: geef een waarde op voor Dag, Maand, Jaar, Uur en Minuut. Available only when Klokmodus is set to Handmatig manually.

Tijdzone (afhankelijk van het land): Selecteer uw tijdzone. Geluid resetten (OK / Annuleren) ✎✎ Wanneer Land is ingesteld op Ander, kunt u deze functie gebruiken. Zet alle geluidsinstellingen terug naar de standaard fabrieksinstellingen. ✎✎ Deze functie is alleen beschikbaar wanneer Klokmodus is ingesteld op Auto. ¦¦ De geluidsmodus selecteren Wanneer u de optie Dual f-g instelt, wordt de huidige geluidsmodus op het scherm weergegeven. Het menu Instellingen DUAL ¦¦ De Slaaptimer gebruiken ■■ Slaaptimer t : de tv wordt hiermee automatisch na een ingestelde tijdsduur uitgeschakeld. (30, 60, 90, 120, 150 en 180 minuten). ✎✎ Om de functie Slaaptimer te annuleren, selecteert u Uit. Type geluid Mono Stereo A2 Stereo Dual Mono Stereo NICAM Stereo Dual Dual f-g Mono Stereo ↔ Mono Dual f ↔ Dual g Mono Mono ↔ Stereo Mono ↔ Dual f Dual g Standaard Automatisch wijzigen Dual f Automatisch wijzigen ■■ Timer 1 / Timer 2 / Timer 3: u kunt drie verschillende timerinstellingen opgeven. Daarvoor moet u wel eerst de klok instellen. Timer 1 Inschakeltijd

Dual f ✎✎Als het stereosignaal te zwak is en er automatische zenderverdringing optreedt, kunt u beter naar mono overschakelen. ✎✎Alleen ingeschakeld bij een stereogeluidssignaal. ✎✎Alleen beschikbaar als de Invoer is ingesteld op Tv.

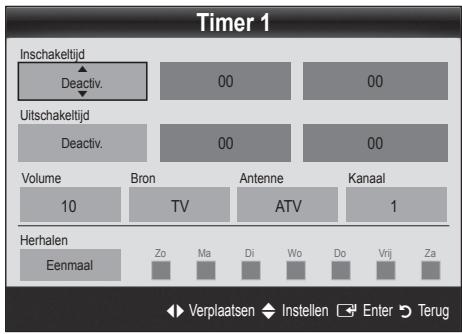

¦¦ De In- / uitschakeltijd instellen

L Verplaatsen U Instellen E Enter R Terug Nederlands [LC530]BN68-02542F-00L04.indb 18 2010-03-04 오후 10:30:17 xx Als het USB-apparaat geen muziekbestanden bevat of de map met muziekbestanden niet is geselecteerd, werkt de timerfunctie niet goed. xx Als er slechts één fotobestand op het USB-apparaat aanwezig is, wordt er geen presentatie weergegeven. xx Als een mapnaam te lang is, kan de map niet worden geselecteerd. xx Elk USB-apparaat dat u gebruikt, krijgt een eigen map toegewezen. Gebruikt u meerdere USBapparaten van hetzelfde type, zorg dan dat de mappen die eraan zijn toegewezen een verschillende naam hebben. Herhalen: selecteer Eenmaal, Dagel., Ma~Vr, Ma~Za, Za~Zo of Handmatig. Wanneer u Handmatig selecteert, kunt de dag instellen waarop u de timer wilt activeren. De markering c geeft aan dat de dag is geselecteerd.

✎✎Automatisch uitschakelen (alleen beschikbaar als de tv door de timer wordt ingeschakeld): de tv wordt automatisch na 3 uur inactiviteit uitgeschakeld om oververhitting te voorkomen. ¦¦ Programma’s vergrendelen Beveiliging Alles toestn: hiermee ontgrendelt u alle tv-classificaties (wordt niet ondersteund in Frankrijk). Wanneer Kinderslot is ingesteld op 18, verschijnt er een invoerscherm waarin een pincode moet worden opgegeven om tussen de kanalen te kunnen schakelen (alleen in Frankrijk).

■■ PIN wijzigen: uw persoonlijke code wijzigen die vereist is voor het instellen van de tv. ✎✎ Als u de pincode bent vergeten, drukt u achtereenvolgens op de volgende toetsen van de afstandsbediening zodat de pincode opnieuw wordt ingesteld op “0-0-0-0”: POWER (uit) → MUTE → 8 → 2

• 4 → POWER (aan). ¦¦ Overige functies Taalkeuze ■■ Taalkeuze: de menutaal instellen. ■■ Teleteksttaal: de gewenste taal voor teletekst instellen. ✎✎ Engels is de standaardtaal als de geselecteerde taal niet beschikbaar is in de uitzending. ■■ Voorkeur (Eerste taal voor audio / Tweede taal voor audio / Eerste taal ondertitel / Tweede taal ondertitel): selecteer een taal als standaardtaal voor wanneer een kanaal wordt geselecteerd. Ondertiteling Gebruik dit menu om de modus Ondertiteling in te stellen. SUBT. ■■ Ondertiteling (Uit / Aan): ondertitels in- of uitschakelen. invoerscherm voor de pincode. ■■ Modus (Normaal / Slechthorenden): hiermee wordt de ondertitelingsmodus ingesteld. kunt de pincode wijzigen met de optie PIN wijzigen. ■■ Ondertitelingstaal: hiermee wordt de ondertitelingstaal ingesteld. ✎✎Voordat het instellingenscherm wordt geopend, verschijnt het ✎✎Geef uw viercijferige pincode op (standaard is dit ‘0-0-0-0’). U ■■ Kinderslot (Uit / Aan): kanalen in Kanaalbeheer vergrendelen om te voorkomen dat ongeautoriseerde gebruikers, zoals kinderen, naar ongeschikte programma’s kijken. ✎✎ Alleen beschikbaar als de Invoer is ingesteld op Tv. Basisfuncties

■■ Kinderslot: (afhankelijk van het land): met een zelf ingestelde viercijferige pincode voorkomen dat ongeautoriseerde gebruikers, zoals kinderen, naar ongeschikte programma’s kijken. Als het geselecteerde kanaal is vergrendeld, wordt het symbool “\” weergegeven.

Inschakeltijd / Uitschakeltijd: de uren en minuten opgeven en activeren/deactiveren. (Als u de timer met de gewenste instelling wilt activeren, kiest u Activeren.) Volume: het gewenste geluidsvolume instellen. Bron: selecteer Tv- of USB-inhoud om af te spelen wanneer de tv automatisch wordt ingeschakeld. (USB kan alleen worden geselecteerd als er een USB-apparaat op de tv is aangesloten) Antenne (wanneer Bron is ingesteld op Tv): selecteer ATV of DTV. Kanaal (wanneer Bron is ingesteld op Tv): selecteer het gewenste kanaal. Inhoud (wanneer Bron is ingesteld op USB): selecteer een map op het USB-apparaat met muziek- of fotobestanden die u wilt afspelen wanneer de tv automatisch wordt ingeschakeld. OPMERKING ✎✎ Wanneer u naar een programma kijkt dat de functie Slechthorenden niet ondersteunt, wordt Normaal automatisch geactiveerd, zelfs wanneer de modus Slechthorenden is geselecteerd. ✎✎ Engels is de standaardtaal als de geselecteerde taal niet beschikbaar is in de uitzending. Digitale tekst (Uitschakelen / Inschakelen) (uitsluitend Verenigd Koninkrijk) Als het programma wordt uitgezonden met digitale tekst, is deze functie beschikbaar. Nederlands [LC530]BN68-02542F-00L04.indb 19

2010-03-04 오후 10:30:18 Basisfuncties Algemeen ¦¦ Picture In Picture (PIP) ■■ Spelmodus (Uit / Aan): als u een spelcomputer aansluit, zoals de PlayStation™ of Xbox™ kunt u een realistischere spelbeleving krijgen door deze modus te selecteren. PIP t ✎✎OPMERKING Gelijktijdig een tv-programma en beeld van een externe videobron bekijken. PIP (Picture-in-Picture) werkt niet in dezelfde modus. xx Voorzorgen en beperkingen voor de spelmodus –– Als u de spelcomputer wilt loskoppelen en een ander extern apparaat aansluiten, zet u in het instellingenmenu Spelmodus op Uit. –– Als u in de Spelmodus het tv-menu weergeeft, zal het beeld een beetje trillen. xx Spelmodus is beschikbaar wanneer de invoerbron is ingesteld op TV of PC. xx Nadat u de spelcomputer hebt aangelsoten, schakelt u de Spelmodus in door Aan te selecteren. Helaas is het mogelijk dat de beeldkwaliteit niet optimaal is. xx Als Spelmodus is ingesteld op Aan –– Beeld is ingesteld op Standaard en de modus Geluid is ingesteld op Film. –– Toonregeling is niet beschikbaar. ■■ Transp. menu (Helder / Donker): de transparantie van het menu instellen. ■■ Melodie (Uit / Laag / Middel / Hoog): instellen dat een melodie wordt afgespeeld als de tv wordt in- of uitgeschakeld. Algemene interface ■■ CI-menu: hiermee kunt u het CAM-menu selecteren. Selecteer het CI-menu op basis van het menu PC Card. ■■ Toepassingsinfo: informatie bekijken op de CAM die in de CI-sleuf is geplaatst en op de “CI-/CI+-kaart” die in de CAM is geplaatst. U kunt de CAM altijd installeren, ongeacht of de tv is in- of uitgeschakeld. ✎✎OPMERKING xx Raadpleeg voor PIP-geluid de instructies voor Geluidskeuze. xx Als u tijdens weergave in de PIP-modus de tv uitschakelt, verdwijnt het PIP-venster. xx Het beeld in het PIP-venster kan er enigszins onnatuurlijk uitzien wanneer u het hoofdscherm gebruikt voor een videospel of karaoke. xx PIP-instellingen Hoofdbeeld Component, HDMI1/DVI,

■■ PIP (Uit / Aan): de PIP-functie in- of uitschakelen. ■■ Kanaal: selecteer het kanaal voor het subbeeld. ■■ Grootte (Õ / Ã): een grootte voor het subbeeld selecteren. ■■ Positie (à / – / — / œ): een positie voor het subbeeld selecteren. ■■ Geluidskeuze (Hoofdtuner / subscherm): u kunt het gewenste geluid kiezen (Hoofdtuner / subscherm) in de PIPmodus. Het menu Ondersteuning Zelfdiagnose

De CI CAM-module kunt u verkrijgen bij uw lokale leverancier of door deze telefonisch te bestellen. ✎✎De zelfdiagnose neemt enkele seconden in beslag. Dit is

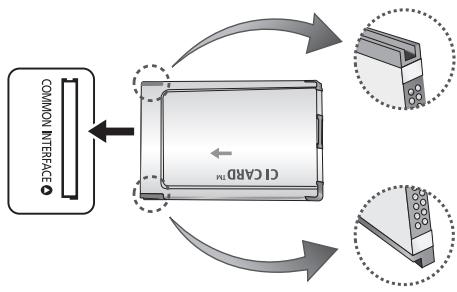

Steek de “CI- of CI+-kaart” stevig in de CAM in de richting van de pijl. ■■ Het beeld testen (Ja / Nee): gebruik deze optie om te controleren of er problemen met het beeld zijn.

Steek de CAM met de “CI- of CI+-kaart” in de common interface-aansluiting, in de richting van de pijl, zodat de kaart parallel met de sleuf is. ■■ Het geluid testen (Ja / Nee): gebruik de ingebouwde melodie om te controleren of er geluidsproblemen zijn.

Controleer of u een beeld op een kanaal met een vervormd signaal kunt bekijken. normaal en duidt niet op een defect aan de tv. ✎✎ Als u geen geluid hoort via de luidsprekers van de tv controleert u voordat u de geluidstest uitvoert of in het menu Geluid de optie Luidspreker selecteren is ingesteld op TV-luidspreker. ✎✎ U kunt de melodie zelfs tijdens de test horen als Luidspreker selecteren is ingesteld op Ext. luidspreker of als het geluid is gedempt doordat er op de toets MUTE is gedrukt.

Nederlands [LC530]BN68-02542F-00L04.indb 20 2010-03-04 오후 10:30:18 ✎✎ Als geen van deze tips om problemen op te lossen van toepassing is, kunt u contact opnemen met de klantenservice van Samsung. Software-upgrade Een Software-upgrade kan worden uitgevoerd via een uitzendsignaal of door de nieuwste firmware van samsung.com op een USB-stick te downloaden. Huidige versie is de software die al op de tv is geïnstalleerd. ✎✎De software wordt weergegeven als ‘Jaar/Maand/Dag_Versie’. 2009/01/18_000001 Via USB wordt geselecteerd, wordt er automatisch naar software gezocht en wordt deze gedownload. ✎✎ De benodigde tijd voor het downloaden van de software wordt door de signaalstatus bepaald. ■■ Upgrade standby-modus: er wordt op de geselecteerde tijd automatisch een handmatige upgrade uitgevoerd. Omdat de tv intern wordt ingeschakeld, kan dit ertoe leiden dat op het lcd-scherm vage beelden verschijnen. Dit kan meer dan een uur duren totdat de software-upgrade is voltooid. ■■ Alternatieve software (back-up): Als er een probleem is met de nieuwe firmware en dit de werking van de tv-functies beïnvloedt, kunt u de voorgaande versie van de software weer terugzetten. ✎✎ Als de software was gewijzigd, wordt de huidige software weergegeven. Software-upgrade Huidige versie ✎✎ Als de functie tijdens de softwareoverdrachtsperiode Basisfuncties ■■ Problemen oplossen: raadpleeg deze beschrijving als er een probleem met de tv lijkt te zijn. ■■ Via kanaal: hiermee worden firmware-upgrades via het uitzendkanaal uitgevoerd.

■■ Signaalinformatie: (alleen digitale kanalen) de ontvangstkwaliteit van het HDTV-kanaal is ofwel perfect, ofwel de kanalen zijn niet beschikbaar. Stel de antenne bij om de signaalsterkte te vergroten.

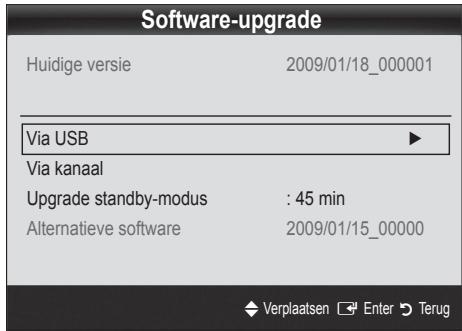

Via kanaal Upgrade standby-modus : 45 min Alternatieve software 2009/01/15_00000 U Verplaatsen E Enter R Terug Handleiding HD-verbinding Raadpleeg deze informatie wanneer u externe apparaten op de tv aansluit. Contact opnemen met Samsung Bekijk deze informatie wanneer uw tv niet naar behoren werkt of wanneer u de software wilt bijwerken. U vindt hier informatie over onze callcenters en over hoe u producten en software kunt downloaden. De nieuwste versie installeren ■■ Via USB: Plaats een USBZijpaneel tv stick met het firmwareupgradebestand dat van ‘www.samsung.com’ is gedownload in de tv. Let USB-station op dat u het apparaat niet uitschakelt of de USBgeheugenschijf verwijdert totdat de upgrade is voltooid. Nadat de firmware-upgrade is voltooid, wordt de tv automatisch uit- en weer ingeschakeld. Bij een software-upgrade worden de standaard video- en audio-instellingen (fabrieksinstellingen) weer teruggezet. Het is dan ook raadzaam om uw instellingen te noteren, zodat u deze na de upgrade eenvoudig kunt terugzetten. Nederlands [LC530]BN68-02542F-00L04.indb 21

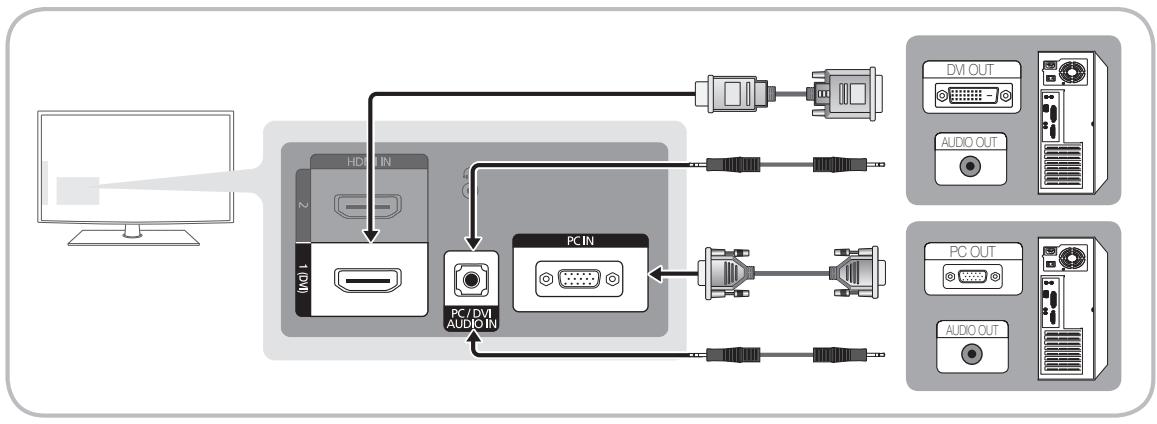

2010-03-04 오후 10:30:19 Uitgebreide functies Aansluiten op een pc Gebruik van een HDMI/DVI-kabel of D-Sub-kabel DVI OUT AUDIO OUT PC OUT AUDIO OUT Weergavemodi (D-Sub en HDMI/DVI-invoer) De optimale resolutie is 1920 x 1080 bij 60 Hz. Modus Resolutie Horizontale frequentie (kHz) Verticale frequentie (Hz) Pixelklokfrequentie (MHz) Synchronisatiepolariteit (H/V) IBM 640 x 350 720 x 400

✎✎OPMERKING xx Bij gebruik van de HDMI/DVI-kabelaansluiting moet u de HDMI IN 1(DVI) -aansluiting gebruiken. xx De interlace-modus wordt niet ondersteund. xx De tv werkt mogelijk niet normaal als een afwijkend videoformaat wordt geselecteerd. xx Afzonderlijke modus en compositemodus worden ondersteund. SOG (Sync On Green) wordt niet ondersteund.

Nederlands [LC530]BN68-02542F-00L04.indb 22 2010-03-04 오후 10:30:20 Geniet van foto-, muziek- en filmbestanden die op een USB MSC-apparaat zijn opgeslagen. Uitgebreide functies MEDIA.P

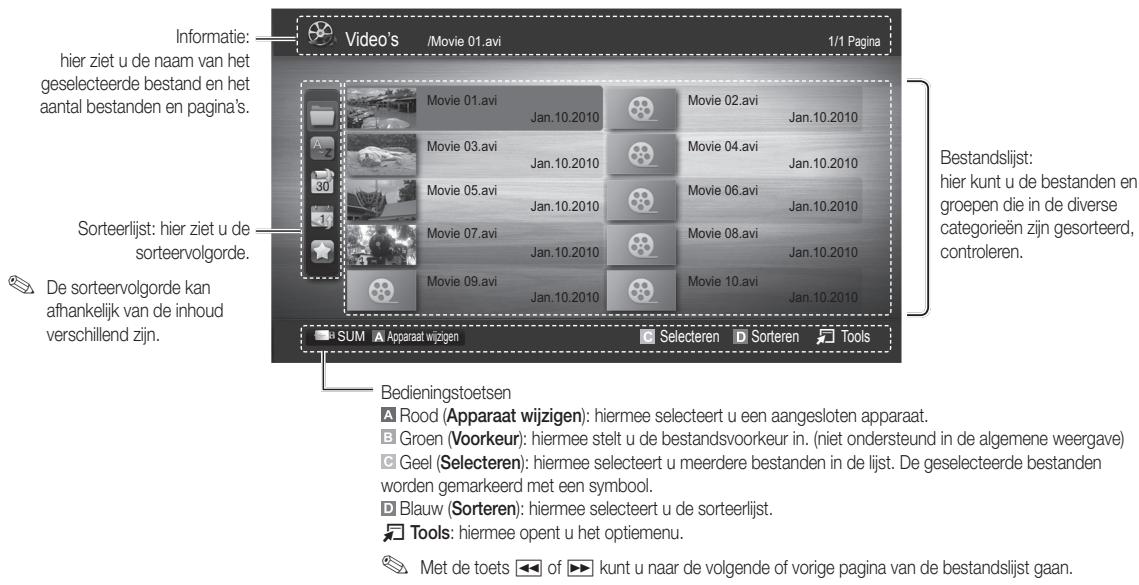

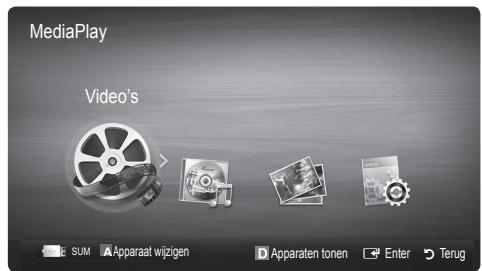

Media Play MediaPlay Video’s SUM Apparaat wijzigen Apparaten tonen E Enter R Terug ¦ Een USB-apparaat aansluiten

Zet de TV aan. Sluit een USB-apparaat met foto-, muziek en of filmbestanden aan op de USB (HDD)aansluiting aan de zijkant van de televisie. Wanneer het USB-apparaat op de TV is aangesloten, verschijnt er een pop-upvenster. Vervolgens kunt u Media Play selecteren. Zijpaneel tv USB-station ✎ Dit werkt mogelijk niet naar behoren bij multimediabestanden zonder licentie. ✎ Wat u moet weten voordat u Media Play (USB) gaat gebruiken

MTP (Media Transfer Protocol) wordt niet ondersteund. Het bestandssysteem ondersteunt FAT16, FAT32 en NTFS. Bepaalde types digitale camera’s en geluidsapparatuur zijn mogelijk niet compatibel met dit toestel. Media Play ondersteunt alleen USB-massaopslagapparatuur (MSC). MSC staat voor Mass Storage Class, een apparaat waarop grote hoeveelheden gegevens tegelijk kunnen worden opgeslagen en getransporteerd. Voorbeelden van MSC’s zijn USB-sticks, Flash-kaartlezers en USB HDD’s (USB-HUB’s worden niet ondersteund.) Apparaten moeten rechtstreeks op de USB-aansluiting van de tv worden aangesloten. Maak een back-up van uw bestanden voordat u het apparaat aansluit op de tv om beschadiging of verlies van uw gegevens te voorkomen. SAMSUNG is niet verantwoordelijk voor beschadiging of verlies van gegevens. Sluit een USB-vaste schijf op de daarvoor bestemde poort aan, de USB (HDD)-poort. Verwijder het USB-apparaat niet terwijl gegevens worden geladen. Hoe hoger de resolutie van het beeld, hoe langer het duurt voordat het op het scherm wordt weergegeven. De maximaal ondersteunde JPEG-resolutie is 15360 x 8640 pixels. Bij bestanden die niet worden ondersteund of die zijn beschadigd wordt het bericht ‘Niet-ondersteunde bestandsindeling’ weergegeven. Als de bestanden op Alg. weergave zijn gesorteerd, kunnen er in elke map maximaal 1000 bestanden worden weergegeven. MP3-bestanden met DRM die tegen betaling zijn gedownload kunnen niet worden afgespeeld. Digital Rights Management (DRM) is een technologie voor het creëren van inhoud en de distributie en het beheer van de inhoud op een geïntegreerde en veelzijdige wijze, inclusief de bescherming van de rechten en belangen van de producenten, het voorkomen van het illegaal kopiëren van de inhoud en het beheren van rekeningen en betalingen. Als er meer dan 2 PTP-apparaten zijn aangesloten, kunt u er slechts één tegelijkertijd gebruiken. Als er meer dan twee MSC-apparaten zijn aangesloten, worden sommige mogelijk niet herkend. Als een USB-apparaat meer stroom nodig heeft (meer dan 500 mA of 5 V), wordt het mogelijk niet ondersteund. Als er een waarschuwing van te veel spanning wordt weergegeven wanneer u een USB-apparaat aansluit, wordt het apparaat mogelijk niet herkend of werkt het mogelijk niet goed. Als de tv gedurende de tijd die is opgegeven bij Autom. beveilig.tijd, geen invoer ontvangt, wordt de schermbeveiliging uitgevoerd. De energiebesparende modus van bepaalde externe vaste schijven wordt mogelijk automatisch opgeheven bij aansluiting op een tv. Als er een USB-verlengkabel wordt gebruikt, wordt het USB-apparaat mogelijk niet herkend of kunnen de bestanden op het apparaat mogelijk niet worden gelezen. Als het USB-apparaat dat op de tv is aangesloten, niet wordt herkend, is de lijst met bestanden op het apparaat mogelijk beschadigd of wordt een bestand in de lijst niet afgespeeld. Sluit het USB-apparaat aan op de pc, formatteer het apparaat en controleer de aansluiting. Als een bestand dat van de pc is verwijderd, nog steeds wordt gevonden wanneer Media Play wordt uitgevoerd, gebruikt u de functie “Prullenbak leegmaken” om het bestand definitief te verwijderen. Nederlands

[LC530]BN68-02542F-00L04.indb 23 2010-03-04 오후 10:30:21 Uitgebreide functies ¦¦ Schermweergave Ga naar het gewenste bestand met de toetsen voor omhoog/omlaag/links/rechts en druk op de toets ENTERE of (Afspelen). Het bestand wordt afgespeeld. ✎✎Ondersteunt de opties Apparaten tonen en Start in het beginscherm van Media Play. Informatie: hier ziet u de naam van het geselecteerde bestand en het aantal bestanden en pagina’s. Video’s Movie 01.avi Movie 03.avi Movie 05.avi Sorteerlijst: hier ziet u de sorteervolgorde. 1/1 Pagina /Movie 01.avi Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 07.avi Movie 02.avi Movie 04.avi Movie 06.avi Movie 09.avi afhankelijk van de inhoud verschillend zijn. SUM Jan.10.2010 Jan.10.2010 Movie 08.avi Jan.10.2010 ✎✎ De sorteervolgorde kan Jan.10.2010 Jan.10.2010 Jan.10.2010 Movie 10.avi Selecteren Apparaat wijzigen Bestandslijst: hier kunt u de bestanden en groepen die in de diverse categorieën zijn gesorteerd, controleren. Jan.10.2010 Sorteren T Tools Bedieningstoetsen Rood (Apparaat wijzigen): hiermee selecteert u een aangesloten apparaat. B Groen (Voorkeur): hiermee stelt u de bestandsvoorkeur in. (niet ondersteund in de algemene weergave) Geel (Selecteren): hiermee selecteert u meerdere bestanden in de lijst. De geselecteerde bestanden worden gemarkeerd met een symbool. Blauw (Sorteren): hiermee selecteert u de sorteerlijst. T Tools: hiermee opent u het optiemenu. ✎✎ Met de toets of µ kunt u naar de volgende of vorige pagina van de bestandslijst gaan. Video’s Videobestanden afspelen

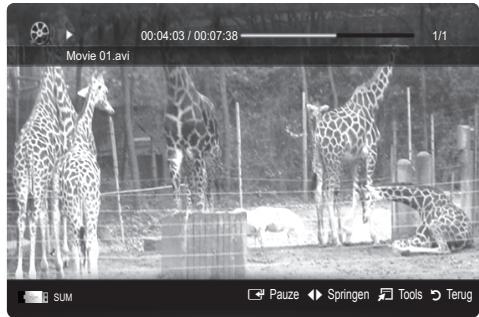

Druk op de toets ◄ of ► om Video’s te selecteren en druk vervolgens op de toets ENTERE in het menu Media Play.

Druk op de toets ◄/►/▲/▼ om het gewenste bestand in de bestandslijst te selecteren.

Druk op de toets ENTERE of op de toets (Afspelen). –– Het geselecteerde bestand wordt bovenaan afgebeeld, compleet met speeltijd. –– Wanneer er geen gegevens voor de videotijd bekend zijn, worden de afspeeltijd en voortgangsbalk niet weergegeven. –– Tijdens het afspelen van de video kunt u zoeken met de toetsen ◄ en ►. ✎✎In deze modus kunt u de filmclips van een spel weergeven, maar kunt u het spel zelf niet spelen. yy Ondersteunde ondertitelindelingen 00:04:03 / 00:07:38 Naam Bestandsextensie MPEG-4 tekst op tijdbasis .ttxt XML SAMI .smi HTML SubRip .srt aan tekenreeks gekoppeld SubViewer .sub aan tekenreeks gekoppeld Micro DVD .sub of .txt aan tekenreeks gekoppeld

ADPCM / DTS Core Uitgebreide functies Bestandsextensie

/ HE-AAC Overige beperkingen ✎✎ OPMERKING xx Als er problemen met de inhoud van een codec zijn, wordt de codec niet ondersteund. xx Als de informatie voor een container incorrect is en het bestand is beschadigd, kan de container niet correct worden afgespeeld. xx Het geluid of de video kan mogelijk niet worden weergegeven als de inhoud een standaard bitsnelheid/framesnelheid heeft die hoger is dan het compatibele aantal frames per seconde dat wordt weergegeven in de bovenstaande tabel. xx Als de indextabel is beschadigd, wordt de zoekfunctie (Springen) niet ondersteund. Videodecoder

Ondersteuning tot H.264, niveau 4.1 H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 en AVCHD worden niet ondersteund. GMC wordt niet ondersteund. H.263 wordt niet ondersteund. Audiodecoder

Ondersteuning tot WMA 7, 8, 9, STD WMA 9 PRO biedt geen ondersteuning voor meer dan 2 kanalen of lossless audio. WMA-samplingfrequentie van 22050Hz mono wordt niet ondersteund. Nederlands [LC530]BN68-02542F-00L04.indb 25

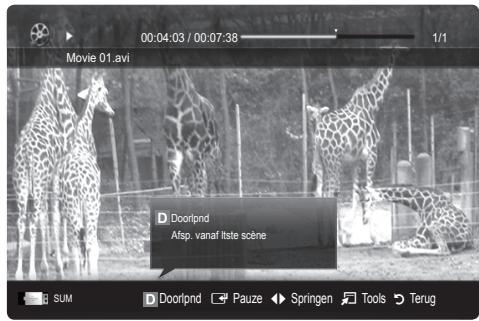

2010-03-04 오후 10:30:23 Uitgebreide functies Filmbestand doorlopend afspelen (Afspelen hervatten) Als u de functie voor het afspelen van een film afsluit, kan de video worden hervat op het punt waar deze was gestopt.

Selecteer het filmbestand dat u doorlopend wilt afspelen door het met de toets ◄ of ► in de bestandenlijst te selecteren.

Druk op de toets (Afspelen) / ENTERE.

Selecteer Doorlpnd (Afspelen hervatten) door op de blauwe toets te drukken. De film wordt afgespeeld vanaf het punt waar deze is gestopt. 00:04:03 / 00:07:38 1/1 Movie 01.avi ✎✎ De blauwe toets is beschikbaar wanneer u het afspelen hervat. ✎✎ Als de functie Herinn. doorl. afsp. Film in het menu Instelling. Doorlpnd Afsp. vanaf ltste scène is ingesteld op Aan, verschijnt er een pop-upbericht wanneer het afspelen van een filmbestand wordt hervat. Doorlpnd E Pauze L Springen T Tools R Terug SUM Muziek Muziek afspelen

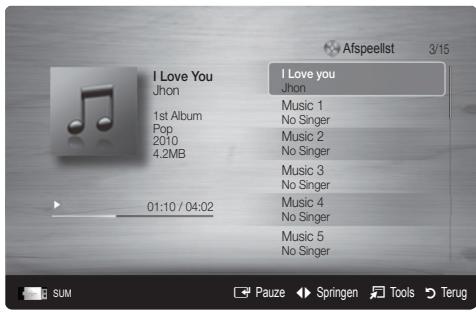

Druk op de toets ◄ of ► om Muziek te selecteren en druk vervolgens op de toets ENTERE in het menu Media Play.

Druk op de toets ◄/►/▲/▼ om het gewenste bestand in de bestandslijst te selecteren.

Druk op de toets ENTERE of op de toets (Afspelen). Afspeellst –– Tijdens het afspelen van de muziek kunt u zoeken met de toetsen ◄ en ►. –– (REW) en µ (FF) werken niet tijdens het afspelen. I Love You Jhon I Love you Jhon 1st Album Pop 4.2MB No Singer Music 1 Music 2 No Singer Music 3 No Singer 01:10 / 04:02 Music 4 No Singer Music 5 ✎✎U ziet hier alleen bestanden met de extensie .MP3 en .PCM. Bestanden met andere extensies worden niet weergeven, ook al staan ze wel op het USB-apparaat. 3/15 No Singer E Pauze L Springen T Tools R Terug SUM ✎✎Als het geluid bij het afspelen van MP3-bestanden ongewoon klinkt, past u de Toonregeling in het menu Geluid aan. (Een overgemoduleerd MP3-bestand kan geluidsproblemen veroorzaken.) Foto’s Een foto (of Presentatie) weergeven

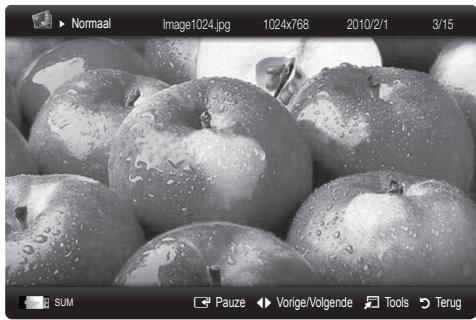

Druk op de toets ◄ of ► om Foto’s te selecteren en druk vervolgens op de toets ENTERE in het menu Media Play.

Druk op de toets ◄/►/▲/▼ om het gewenste bestand in de bestandslijst te selecteren.

Druk op de toets ENTERE of op de toets (Afspelen). –– Druk op het moment dat een fotolijst wordt weergegeven op de toets (Afspelen) / ENTERE op de afstandsbediening om de presentatie te starten. –– Alle bestanden in de bestandenlijst worden in de presentatie weergegeven. –– Tijdens de presentatie worden de bestanden in volgorde afgebeeld vanaf het huidige bestand. Normaal SUM Image1024.jpg 1024x768 2010/2/1 3/15 E Pauze L Vorige/Volgende T Tools R Terug ✎✎U kunt automatisch muziekbestanden laten afspelen tijdens een diashow als de instelling Achtergr.muz op Aan is gezet. ✎✎De BGM-modus kan niet worden gewijzigd voordat de BGM is geladen.

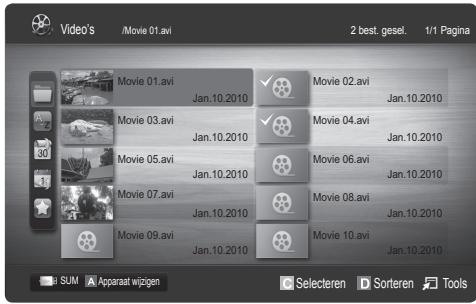

¦¦ Meerdere bestanden afspelen

Druk op de gele toets om het gewenste bestand in de bestandslijst te selecteren.

Herhaal deze procedure om meerdere bestanden te selecteren. Video’s Movie 01.avi Jan.10.2010 Movie 03.avi bestanden. Jan.10.2010 Movie 08.avi Jan.10.2010 drukken. drukt u op de toets TOOLS en selecteert u Niets select.. Jan.10.2010 Movie 06.avi Jan.10.2010 Movie 07.avi xx U annuleert een selectie door nogmaals op de gele toets te xx Als u de selectie van alle bestanden ongedaan wilt maken, Movie 04.avi Jan.10.2010 Movie 05.avi Jan.10.2010 Movie 09.avi Movie 10.avi Jan.10.2010 SUM 1/1 Pagina Movie 02.avi Jan.10.2010 ✎✎ OPMERKING xx Het symbool c verschijnt links van de geselecteerde

2 best. gesel. /Movie 01.avi Uitgebreide functies De geselecteerde video-/muziek-/fotobestanden afspelen Jan.10.2010 Apparaat wijzigen Selecteren Sorteren T Tools Druk op de toets TOOLS en selecteer Gesel. inhoud afspelen. De groep video-/muziek-/fotobestanden afspelen

Ga terwijl er een bestandenlijst wordt weergegeven naar een willekeurig bestand in de gewenste groep.

Druk op de toets TOOLS en selecteer Huid. afsp.. ¦¦ Overige functies van Media Play De bestandslijst sorteren Druk in de bestandslijst op de blauwe toets om de bestanden te sorteren. Categorie Video’s Muziek Foto’s Alg. weergave Hiermee wordt de volledige map weergegeven. U kunt de foto weergeven door de map te selecteren. Betekenis

Titel De bestanden worden op titel gesorteerd en weergegeven in de volgorde symbool/cijfer/letter/ speciaal.

Voorkeur Hiermee worden bestanden op voorkeur gesorteerd en weergegeven. U kunt de bestandsvoorkeur in de bestandslijst aanpassen met behulp van de groene toets.

Laatste datum Hiermee worden foto’s aflopend op datum gesorteerd en weergegeven.

Vroegste datum Hiermee worden foto’s oplopend op datum gesorteerd en weergegeven.

Artiest Hiermee wordt de muziek in alfabetische volgorde op artiest gesorteerd.

Album Hiermee wordt de muziek in alfabetische volgorde op album gesorteerd.

Genre Hiermee worden de muziekbestanden op genre gesorteerd.

Stemming Hiermee worden de muziekbestanden op stemming gesorteerd. U kunt de stemminginfo van de muziek zelf instellen.

Maand. Hiermee worden de foto’s op maand gesorteerd en weergegeven. De sortering gebeurt alleen per maand (van januari tot december), ongeacht het jaar.

2010-03-04 오후 10:30:26 Uitgebreide functies Opties voor het afspelen van video’s/muziek/foto’s Druk tijdens het afspelen van een bestand op de toets TOOLS. Categorie Betekenis Video’s Muziek Foto’s Titel U kunt het andere bestand rechtstreeks verplaatsen.

Herhalingsmodus Hiermee kunt u film- en muziekbestanden herhaald afspelen.

Beeldformaat Hiermee kunt u het beeldformaat aan uw voorkeur aanpassen.

Afbeeldinginstelling Hiermee kunt u de beeldinstelling aanpassen. (pag. 14, 15, 16)

Instelling ondertiteling U kunt het videobestand met ondertiteling afspelen. Deze functie werkt alleen als de ondertiteling dezelfde bestandsnaam heeft als het videobestand.

Stop diashow / Begin diashow Hiermee kunt u een presentatie starten en stoppen. Snelh. Diashow Hiermee kunt u tijdens een presentatie de snelheid van de weergave regelen.

Achtergr.muz Hiermee kunt u tijdens een presentatie achtergrondmuziek selecteren en instellen.

Zoom Hiermee kunt u in de volledige-schermmodus op afbeeldingen inzoomen.

Roteren Hiermee kunt u de afbeeldingen in de volledige-schermmodus draaien. Informatie Hiermee kunt gedetailleerde informatie over het actuele bestand krijgen.

Instellingen Het menu Instellingen gebruiken ■■ Herinn. doorl. afsp. Film (Afspelen hervatten) (Aan/Uit): hiermee kunt u de helptekst weergeven voor het voortgezet afspelen van een film. ■■ De registratiecode voor DivX® VOD: hiermee geeft u de geautoriseerde registratiecode voor de tv weer. Als u met de DivX-website verbinding maakt en de registratiecode bij een persoonlijke account registreert, kunt u een VOD-registratiebestand downloaden. Als u de VOD-registratie via Media Play afspeelt, is de registratie voltooid. ✎✎ Meer informatie over DivX® VOD vindt u op “www.DivX.com”. ■■ De deactiveringscode voor DivX® VOD: wanneer DivX® VOD niet is geregistreerd, wordt de registratiedeactivatiecode weergegeven. Als u deze functie uitvoert wanneer DivX® VOD is geregistreerd, wordt de actuele DivX® VOD-registratie gedeactiveerd. ■■ Informatie: hiermee kunt u informatie over het aangesloten apparaat weergeven.

Anynet+ Anynet+ is een functie waarmee u alle aangesloten Samsung-apparaten die Anynet+ ondersteunen, kunt bedienen met de afstandsbediening van de Samsung-tv. Het Anynet+-systeem kan alleen worden gebruikt bij Samsung-apparaten die zijn voorzien van de Anynet+-functie. Om u ervan te verzekeren dat uw Samsung-apparaat deze functie heeft, kunt u controleren of er een Anynet+-logo op het apparaat staat. Op een thuisbioscoop aansluiten

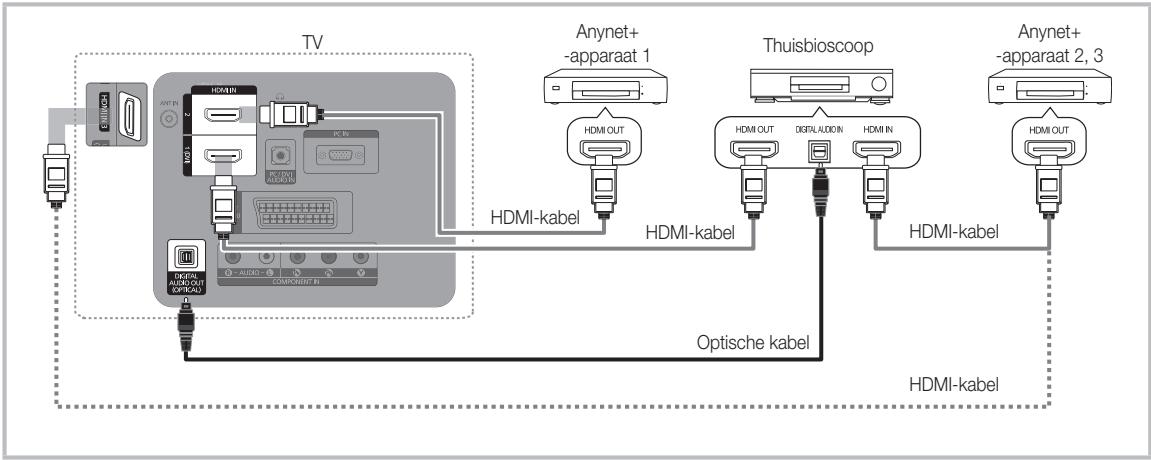

Verbind de HDMI IN (1(DVI), 2 of 3 )-aansluiting van de tv met behulp van een HDMI-kabel met de HDMI OUT-aansluiting van het betreffende Anynet+-apparaat.

Verbind de HDMI IN-aansluiting van de thuisbioscoop en de HDMI OUT-aansluiting van het desbetreffende Anynet+-apparaat via een HDMI-kabel met elkaar. ✎✎OPMERKING xx Sluit de optische kabel aan op de DIGITAL AUDIO OUT (OPTICAL)-aansluiting van de tv en de Digital Audio Input-aansluiting van de thuisbioscoop. xx Wanneer de bovenstaande verbinding wordt gevolgd, voert de optische aansluiting alleen een 2-kanaals audiosignaal uit. U hoort alleen geluid uit de linker- en rechterluidspreker van de thuisbioscoop en de subwoofer. Voor een 5.1-kanaals audiosignaal sluit u de DIGITAL AUDIO OUT (OPTICAL)-aansluiting van de dvd-speler of satellietontvanger (Anynet-apparaat 1 of 2) rechtstreeks aan op een versterker of op de thuisbioscoop en niet op de tv. xx Alleen één thuisbioscoop aansluiten. xx U kunt een Anynet+-apparaat aansluiten met de HDMI-kabel. Sommige HDMI-kabels ondersteunen mogelijk geen Anynet+functies. xx Anynet+ werkt wanneer het AV-apparaat dat Anynet+ ondersteunt, op stand-by staat of is ingeschakeld. xx Anynet+ ondersteunt in totaal 12 AV-apparaten. U kunt maximaal 3 apparaten van hetzelfde type aansluiten. Nederlands [LC530]BN68-02542F-00L04.indb 29

2010-03-04 오후 10:30:27 Uitgebreide functies Menu Anynet+ Het menu Anynet+ verandert overeenkomstig het type en de status van de Anynet+-apparaten die op de tv zijn aangesloten. Menu Anynet+ Tv weergeven Apparatenlijst MENU (apparaatnaam) INFO (apparaatnaam) Opname: (*recorder) Opname stoppen: (*recorder) Receiver Beschrijving Hiermee schakelt de Anynet+-modus over naar de tv-uitzendmodus. Hier wordt de lijst met Anynet+-apparaten weergegeven. Toont de menu’s van het aangesloten apparaat. Wanneer er bijvoorbeeld een dvd-recorder is aangesloten, verschijnt het diskmenu van de dvd-recorder. Toont de afspeelmenu’s van het aangesloten apparaat. Wanneer er bijvoorbeeld een dvd-recorder is aangesloten, verschijnt het afspeelmenu van de dvd-recorder. De recorder begint onmiddellijk met opnemen. (Deze functie alleen beschikbaar voor apparaten die de opnamefunctie ondersteunen). Hiermee wordt het opnemen beëindigd. Geluid wordt uitgevoerd via de ontvanger. Wanneer er meerdere opnameapparaten zijn aangesloten, worden deze weergegeven als (*recorder) en wanneer er slechts één opnameapparaat is aangesloten, wordt dit weergegeven als (*apparaatnaam). ¦¦ Anynet+ instellen ■■ Instellingen Anynet+ (HDMI-CEC) (Uit / Aan): voor het gebruik van de Anynet+-functie dient Anynet+ (HDMI-CEC) op Aan te zijn ingesteld. Wanneer de functie Anynet+ (HDMI-CEC) is uitgeschakeld, worden alle met Anynet+ verwante bewerkingen uitgeschakeld.

Automatisch uitschakelen (Nee / Ja): hiermee stelt u in dat een Anynet+-apparaat automatisch uitschakelt wanneer de tv wordt uitgeschakeld. Voor het gebruik van de Anynet+-functie dient de actieve bron op de tv te zijn ingesteld op TV.

✎✎ Zelfs als een extern apparaat nog bezig is met opnemen, kan het worden uitgeschakeld. ¦¦ Tussen Anynet+-apparaten schakelen

De Anynet+-apparaten die op de tv zijn aangesloten, worden weergegeven. ✎✎ Wanneer u het door u gewenste apparaat niet kunt vinden, kunt u op de rode toets drukken om de lijst te vernieuwen. Selecteer een apparaat en druk op de toets the ENTERE. U kunt naar het geselecteerde apparaat schakelen. ✎✎ Alleen wanneer u Anynet+ (HDMI-CEC) in het menu Toepassing instelt op Aan, verschijnt het menu Apparatenlijst. xx Overschakelen naar het geselecteerde apparaat kan 2 minuten duren. U kunt de bewerking niet tussentijds annuleren. xx Als u een externe invoermodus heeft geselecteerd door op de toets SOURCE te drukken, kunt u de Anynet+-functie niet gebruiken. Zorg ervoor dat u via de Apparatenlijst naar het Anynet+-apparaat schakelt. ¦¦ Opname U kunt een tv-programma opnemen met een Samsung-recorder.

1. Selecteer Opname.

✎✎ Bij meer dan twee opnameapparaten xx Wanneer er meerdere opnameapparaten zijn aangesloten, worden de opnameapparaten weergegeven. Selecteer een opnameapparaat in de Apparatenlijst. ✎✎ Wanneer het opnameapparaat niet wordt weergegeven, selecteert u Apparatenlijst en drukt u op de rode toets om apparaten te zoeken.

Druk op de toets EXIT om het menu te verlaten. ✎✎ U kunt bronsignalen opnemen door Opname: (apparaatnaam) te selecteren. ✎✎ Wanneer u op de toets (REC) drukt, wordt datgene waar u op dat moment naar kijkt, opgenomen. Wanneer u vanaf een ander apparaat een video bekijkt, wordt de video van dat apparaat opgenomen. ✎✎ Controleer voor u begint met opnemen of de antenne correct is aangesloten op het opnameapparaat. Voor het correct aansluiten van een antenne op een opnameapparaat kunt u de gebruikershandleiding van het opnameapparaat raadplegen.

¦¦ Luisteren via een ontvanger

Druk op de toets EXIT om het menu te verlaten. ✎✎ Als uw ontvanger alleen audio ondersteunt, verschijnt deze wellicht niet in de apparatenlijst. ✎✎ De ontvanger werkt wanneer u de optical in-aansluiting van de ontvanger correct hebt aangesloten op de DIGITAL AUDIO OUT (OPTICAL)-aansluiting van de tv. ✎✎ Wanneer de ontvanger (thuisbioscoop) is ingesteld op Aan, hoort u alleen geluid via de Optical-aansluiting van de tv. Wanneer Uitgebreide functies U kunt geluid beluisteren via een ontvanger (oftewel een thuisbioscoop) in plaats van de TV-luidspreker.

1. Selecteer Receiver en stel deze optie in op Aan.

de tv een DTV-signaal (antenne) weergeeft, zendt de tv een 5.1-kanaals geluid naar de ontvanger van de thuisbioscoop uit. Wanneer de bron een digitaal onderdeel is, zoals een dvd en deze op de tv aangesloten is via HDMI, geeft de ontvanger alleen een 2-kanaals signaal weer. ✎✎OPMERKING xx U kunt Anynet+-apparaten alleen met de afstandsbediening van de tv bedienen, niet met de knoppen op de tv. xx De afstandsbediening van de tv werkt mogelijk niet in bepaalde omstandigheden. Selecteer in dat geval opnieuw het Anynet+apparaat. xx De Anynet+-functies werken niet bij producten van andere fabrikanten. ¦¦ Problemen oplossen met betrekking tot Anynet+ Probleem Anynet+ werkt niet. Mogelijke oplossing

Ik wil Anynet+ starten.

Ik wil Anynet+ sluiten.

Controleer of het apparaat een Anynet+-apparaat is. Het Anynet+-systeem ondersteunt alleen Anynet+-apparaten. Sluit niet meer dan één ontvanger aan (thuisbioscoop). Controleer of het netsnoer van het Anynet+apparaat juist is aangesloten. Controleer de video-/audio-/HDMI-kabelverbindingen van het Anynet+-apparaat. Controleer of Anynet+ (HDMI-CEC) is ingesteld op Aan in het instellingenmenu van Anynet+. Controleer of de afstandsbediening van de tv in de tv-modus staat. Controleer of het de exclusieve afstandsbediening van Anynet+ is. In bepaalde situaties werkt Anynet+ niet. (Kanalen zoeken, Media Play uitvoeren, Plug & Play (eerste instelling), enzovoort.) Wanneer u de HDMI-kabel aansluit of verwijdert, dient u opnieuw naar apparaten te zoeken of uw televisie uit te schakelen en opnieuw in te schakelen. Controleer of de Anynet+-functie van het Anynet+-apparaat is geactiveerd. Controleer of het Anynet+-apparaat op de juiste manier is aangesloten op de tv en controleer of Anynet+ (HDMICEC) is ingesteld op Aan in het menu Instellingen van Anynet+. Druk op de toets TOOLS om het menu Anynet+ te openen en selecteer het gewenste menu. Selecteer Tv weergeven in het menu Anynet+. Druk op de toets SOURCE op de afstandsbediening van de tv en selecteer een ander apparaat dan een Anynet+apparaat. Druk op P > / < en PRE-CH om de tv-modus te wijzigen. (De kanaaltoets werkt alleen wanneer er geen Anynet+apparaat met een ingebouwde tuner is aangesloten.) Het bericht ‘Verbinden met Anynet+ apparaat...’ verschijnt op het scherm.

U kunt de afstandsbediening niet gebruiken wanneer u Anynet+ configureert of naar een weergavemodus schakelt. Gebruik de afstandsbediening wanneer u Anynet+ hebt ingesteld of al naar een weergavemodus hebt geschakeld. Het Anynet+-apparaat speelt niets af.

U kunt de afspeelfunctie niet gebruiken wanneer Plug & Play (eerste instelling) actief is. Het aangesloten apparaat wordt niet weergegeven.

Controleer of het apparaat ondersteuning biedt voor Anynet+-functies. Controleer of de HDMI-kabel op de juiste manier is aangesloten. Controleer of Anynet+ (HDMI-CEC) is ingesteld op Aan in het instellingenmenu van Anynet+. Zoek opnieuw naar Anynet+-apparaten. U kunt een Anynet+-apparaat alleen met de HDMI-kabel aansluiten. Sommige HDMI-kabels ondersteunen mogelijk geen Anynet+-functies. Wanneer het scannen op apparaten wordt beëindigd door een bijzondere situatie, bijvoorbeeld wanneer de HDMIkabel of het netsnoer wordt losgekoppeld, of wanneer er een stroomstoring optreedt, herhaalt u het scannen.

Het televisieprogramma kan niet worden opgenomen.

Controleer of de antenneaansluiting op het opnameapparaat correct is aangesloten. Het geluid van de televisie wordt niet via de ontvanger uitgevoerd.

Sluit de tv en de ontvanger met de optische kabel op elkaar aan. Nederlands [LC530]BN68-02542F-00L04.indb 31

2010-03-04 오후 10:30:28 Overige informatie De teletekstfunctie van het analoge kanaal Op de indexpagina van de teletekstdienst vindt u informatie over het gebruik van de dienst. Voor een juiste weergave van teletekstinformatie is een stabiele kanaalontvangst vereist. Anders kan bepaalde informatie ontbreken of worden bepaalde pagina’s niet weergegeven. ✎✎U kunt de teletekstpagina’s veranderen met de numerieke toetsen op de afstandsbediening. 1 / (Teletekst aan/mix): activeert de teletekstmodus voor het huidige kanaal. Druk tweemaal op deze toets om het huidige televisiebeeld over de teletekstpagina heen weer te geven. 2 8 (opslaan): de teletekstpagina’s opslaan. 3 4 (grootte): de tekst in de bovenste helft van het scherm twee keer zo groot weergeven. Druk nogmaals op deze toets om naar de tekst in de onderste helft van het scherm te gaan. Druk nogmaals op deze toets voor een normale weergave. 4 9 (vastzetten): De huidige pagina blijft weergegeven, in het geval er meerdere secundaire pagina’s zijn die automatisch achtereenvolgend worden weergegeven. Druk nogmaals op deze toets om het opvolgen te hervatten. 5 Gekleurde toetsen (rood, groen, geel, blauw): Als de omroep gebruikmaakt van het FASTEXT-systeem, worden de verschillende onderwerpen op een teletekstpagina van een kleurcodering voorzien, die u kunt selecteren met behulp van de gekleurde toetsen. Druk op de kleur die overeenkomt met het gewenste onderwerp. Er wordt een nieuwe pagina met kleurcodes weergegeven. De items kunnen op dezelfde manier worden geselecteerd. Om de vorige of volgende pagina weer te geven, drukt u op de toets met de overeenkomstige kleur. 6 0 (modus): de teletekstmodus (LIST/FLOF) selecteren. Als u tijdens de LIST-modus op de toets drukt, schakelt u naar de LISTopslagmodus. In deze modus kunt u teletekstpagina’s met behulp van de toets 8(opslaan) in een lijst opslaan. 7 1 (subpagina): de beschikbare subpagina weergeven.

2 (volgende pagina): de volgende teletekstpagina weergeven. 3 (vorige pagina): de vorige teletekstpagina weergeven. 6 (index): de indexpagina (inhoudspagina) tijdens het gebruik van teletekst weergeven. 5 (tonen): verborgen tekst weergeven (bijvoorbeeld antwoorden op quizvragen). Druk nogmaals op deze toets voor de normale weergave. 7 (annuleren): de teletekstweergave wordt zodanig verkleind, dat deze overlapt met de huidige uitzending.

CH LIST Voorbeeld van een teletekstpagina MENU

Onderdeel Inhoud Geselecteerd paginanummer. Aanduiding zendkanaal. Huidig paginanummer of zoekindicaties. Datum en tijd. Tekst. Statusinformatie. FASTEXT-informatie. Nederlands [LC530]BN68-02542F-00L04.indb 32 2010-03-04 오후 10:30:28

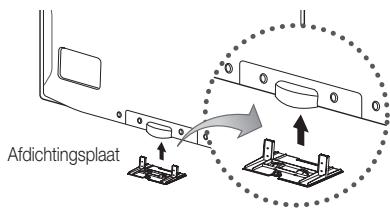

De wandbevestiging plaatsen Overige informatie De afdichtingsplaat monteren Wanneer u de televisie aan een muur monteert, dient u de afdichtingsplaat bevestigen zoals wordt aangegeven. Afdichtingsplaat De wandbevestigingsset monteren Met de wandbevestigingsset (apart verkrijgbaar) kunt u de tv aan de muur bevestigen. Zie de instructies bij de onderdelen voor wandbevestiging als u wilt weten hoe u de wandbevestiging installeert. Neem contact op met een technicus voor hulp alvorens de wandbeugel te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de tv zelfstandig te installeren. Specificaties voor de wandbevestigingsset (VESA) ✎✎De wandbevestigingsset is niet meegeleverd, maar wordt apart verkocht. Monteer de wandbevestiging op een stevige muur die loodrecht op de vloer staat. Wanneer de steun aan andere bouwmaterialen bevestigd moet worden, dient u contact op te nemen met de dichtstbijzijnde leverancier. Als u de wandbevestiging aan het plafond of een schuine muur monteert, kan de tv vallen en daarmee tot zwaar lichamelijk letsel leiden. ✎✎OPMERKING xx In de onderstaande tabel vindt u de standaardafmetingen voor wandbevestigingssets. xx Wanneer u onze wandbevestigingsset aanschaft, zijn een gedetailleerde installatiegids en alle vereiste montageonderdelen daarbij inbegrepen. xx Gebruik geen schroeven die niet aan de standaard VESA-schroefspecificaties voldoen. xx Gebruik geen schroeven die langer zijn dan de standaardafmeting of die niet aan de standaard VESA-schroefspecificaties voldoen. Schroeven die te lang zijn kunnen de binnenkant van de televisie beschadigen. xx Voor wandbevestigingen die niet voldoen aan de standaardspecificaties voor VESA-schroeven, kan de lengte van de schroeven afwijken, afhankelijk van de specificaties voor wandbevestiging. xx Draai de schroeven niet te vast. Hierdoor kan het product beschadigd raken of vallen, wat kan leiden tot lichamelijk letsel. Samsung is voor dit soort ongevallen niet aansprakelijk. xx Samsung is niet aansprakelijk voor productschade of lichamelijk letsel wanneer een niet-VESA of niet-gespecificeerde wandbevestiging is gebruikt of wanneer de consument de installatie-instructies voor het product niet in acht heeft genomen. xx Onze modellen van 145 en 160 cm voldoen niet aan de VESA-specificaties. Gebruik daarom voor dit model onze speciaal samengestelde wandbevestigingsset. xx Bevestig de televisie niet in een hoek van meer dan 15 graden. Productgroep Lcd-tv formaat in 19~22 23~29 30~40 46~55 57~65 70~80 80~ VESA-spec. (A * B) 75 X 75 100 X 100 200 X 100 200 X 200 400 X 400 600 X 400 800 X 400 Standaardschroef Aantal

1400 X 800 Monteer de wandbevestigingsset niet terwijl de tv is ingeschakeld. Dit kan resulteren in lichamelijk letsel door elektrische schokken. Nederlands [LC530]BN68-02542F-00L04.indb 33

2010-03-04 오후 10:30:29 Overige informatie Kensington-antidiefstalslot Het Kensington-slot wordt niet door Samsung geleverd. Het is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. Afhankelijk van de fabrikant, kan het uiterlijk en de vergrendelmethode enigszins afwijken van de afbeelding. Raadpleeg de handleiding bij het Kensington-slot voor aanvullende informatie over het juiste gebruik.

✎✎Zoek het “K”-symbool aan de achterkant van de tv. Naast het “K”-symbool

bevindt zich een bevestigingspunt voor het Kensington-slot. Plaats het vergrendelingsapparaat in het Kensington-slot op de lcd-tv 1 op de lcd-tv en draai deze in de vergrendelingsrichting 2.

Maak het Kensington-slot vast aan een bureau of een ander zwaar voorwerp dat niet kan worden verplaatst.

<Optioneel> ✎✎De vergrendeling moet apart worden aangeschaft. ✎✎De plaats van het Kensington-slot kan afwijken afhankelijk van het model. De tv vastzetten aan de wand Let op: als u duwt of trekt aan de tv of op de tv klimt, kan deze vallen. Zie er met name op toe dat uw kinderen niet aan de tv gaan hangen of deze uit balans brengen. De tv kan dan omvallen, hetgeen verwondingen kan veroorzaken of zelfs fatale gevolgen kan hebben. Neem alle voorzorgsmaatregelen die in de bijgesloten veiligheidsfolder worden genoemd. Om veiligheidsredenen is het raadzaam de antivalvoorziening te installeren om de stabiliteit van het toestel te verhogen. ¦¦ Voorkomen dat de tv valt

Plaats de schroeven in de beugels en bevestig deze stevig aan de wand. Controleer of de schroeven stevig in de wand zijn gedraaid. ✎✎ Afhankelijk van het wandtype hebt u mogelijk aanvullend materiaal nodig om het geheel te verankeren. ✎✎ De benodigde beugels, schroeven en draad worden niet meegeleverd. Deze moeten apart worden aangeschaft.

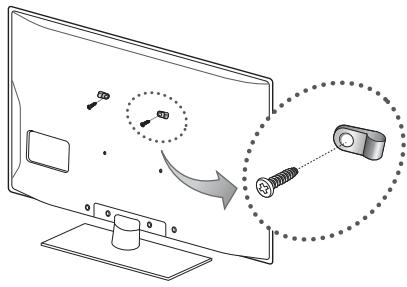

Verwijder de schroeven in het midden aan de achterkant van de tv, steek de schroeven door de beugels en draai de schroeven weer vast in de tv. ✎✎ Het is mogelijk dat de schroeven niet bij het product worden meegeleverd. In dat geval moet u schroeven met de volgende specificaties aanschaffen. ✎✎ Specificaties van de schroeven xx Voor een 19 - 29 inch : M4 xx Voor een 30 - 40 inch : M6 xx Voor een 46 - 80 inch : M8

Verbind de beugels die aan de tv zijn bevestigd met een sterke draad aan de beugels die aan de muur zijn bevestigd en knoop de draad stevig vast. ✎✎ OPMERKING Muur xx Plaats de tv dicht bij de muur zodat deze niet achterover kan vallen. xx Het is veilig om de draad zodanig aan te brengen dat de beugels die aan de muur zijn bevestigd zich boven de beugels op de tv of op gelijke hoogte daarmee bevinden. xx Haal de draad los voordat u de tv verplaatst.

Controleer of alle bevestigingen goed zijn aangebracht. Controleer de bevestigingspunten regelmatig op tekenen van moeheid of verzwakking. Neem in geval van twijfel over de veiligheid van de bevestiging contact op met een professionele installateur.

Problemen oplossen Probleem Oplossingen en uitleg Beeldkwaliteit Voer eerst de functie Het beeld testen uit om te controleren of uw televisie het testbeeld juist weergeeft. (ga naar MENU - Ondersteuning - Zelfdiagnose - Het beeld testen) (pag. 20) Als het testbeeld correct wordt weergegeven, wordt het slechte beeld mogelijk veroorzaakt door de bron of het signaal. Het tv-beeld ziet er niet zo fraai uit als in de winkel.

Het beeld is vervormd: macroblok, klein blok, puntjes, pixelvorming

Hebt u een analoge kabelbox of settopbox? Voer een upgrade uit naar een digitale settopbox. Gebruik HDMI- of Component-kabel om beeld van HD-kwaliteit (high-definition) weer te geven. Abonnees kabel/satelliet: probeer HD-zenders uit het kanalenoverzicht. Antenneverbinding: probeer HD-zenders weer te geven nadat u de automatische zenderprogrammering hebt uitgevoerd. ✎✎ Bij veel HD-zenders is sprake van het opwaarderen van SD-inhoud (Standard Definition). Stel de resolutie voor de video-uitvoer van de kabelbox/settopbox in op 1080i of 720p. Controleer of u naar de tv kijkt op de aanbevolen minimumafstand, die gebaseerd is op het tv-formaat en de definitie van het signaal. Compressie van video-inhoud kan tot beeldvervorming leiden, met name bij uitzendingen met snelle bewegingen, zoals sportprogramma’s en actiefilms. Een laag signaalniveau of slechte signaalkwaliteit kan beeldvervorming veroorzaken. Dit is geen defect van de tv. De kleuren zijn verkeerd of ontbreken.

Als u gebruikmaakt van een componentaansluiting, controleert u of de componentkabels op de juiste ingangen zijn aangesloten. Onjuiste of losse aansluitingen kunnen tot kleurproblemen of een leeg scherm leiden. De helderheid of kleuren laten te wensen over.

Pas de opties voor Beeld aan in het tv-menu. (ga naar de modus Beeld / Kleur / Helderheid / Scherpte) (pag.14) Pas de optie voor Spaarstand aan in het tv-menu. (ga naar MENU - Beeld - ECO-oplossing Spaarstand) (pag. 14) Zet het beeld terug naar de standaardbeeldinstellingen. (ga naar MENU - Beeld - Beeld resetten) (pag. 16) Aan de rand van het scherm is een streepjeslijn zichtbaar.

Als het beeldformaat is ingesteld op Volledig scherm, wijzigt u deze in 16:9 (pag. 15). Wijzig de resolutie van de kabelbox/settopbox. Het beeld is zwart-wit.

Als u gebruikmaakt van een AV composite-invoer, sluit u de videokabel (geel) aan op de groene aansluiting van component ingang 1 op de tv. Bij het van kanaal wisselen bevriest het beeld of wordt het vervormd of vertraagd.

Wanneer de tv is aangesloten met een kabelbox kunt u proberen de kabelbox te resetten. Sluit het netsnoer opnieuw aan en wacht totdat de kabelbox opnieuw wordt opgestart. Dit kan 20 minuten duren. Stel de uitvoerresolutie van de kabelbox in op 1080i of 720p.

Geluidskwaliteit Voer eerst de functie Het geluid testen uit om te controleren of het geluid van uw televisie naar behoren werkt. (ga naar MENU - Ondersteuning - Zelfdiagnose - Het geluid testen) (pag. 20) Als het geluid in orde is, wordt het geluidsprobleem mogelijk veroorzaakt door de bron of het signaal. Er is geen geluid of het geluid is op het maximale volume te zacht.

Controleer het volume van het externe apparaat dat op de tv is aangesloten. Het beeld is goed, maar er is geen geluid.

Stel in het geluidsmenu de optie Luidspreker selecteren in op TV-luidspreker (pag. 17). Als u een extern apparaat gebruikt, controleert u of de audiokabels op de juiste audioaansluitingen van de tv zijn aangesloten. Als u een extern apparaat gebruikt, controleert u de audio-uitvoeroptie van dat apparaat (mogelijk moet u de audio-optie van de kabelbox op HDMI instellen als u een HDMI-kabel op de tv hebt aangesloten). Wanneer u een DVI-HDMI-kabel gebruikt, is een afzonderlijke audiokabel vereist. Als de tv een koptelefoonaansluiting heeft, controleert u of daar niets op is aangesloten.

Er komt ongewenst geluid uit de luidsprekers.

Controleer de kabelaansluitingen. Controleer of een videokabel niet is aangesloten op een audio-ingang. Controleer bij antenne- of kabelaansluitingen de signaalsterkte. Een zwak signaal kan geluidsvervorming veroorzaken. Nederlands [LC530]BN68-02542F-00L04.indb 35 Overige informatie Wanneer u vragen over deze televisie hebt, kunt u eerst deze lijst raadplegen. Als geen van de tips in deze lijst van toepassing zijn, gaat u naar “www.samsung.com” en klikt u daar op Ondersteuning, of neemt u contact op met een van de callcenters die u op de achterkant van deze handleiding vindt.

2010-03-04 오후 10:30:30 Overige informatie Probleem Oplossingen en uitleg Geen beeld, geen video De tv kan niet worden ingeschakeld.

Controleer of het netsnoer stevig op het stopcontact en op de tv is aangesloten. Controleer of het stopcontact werkt. Druk op de POWER-toets op de tv om te controleren of het probleem niet bij de afstandsbediening ligt. Als de tv wordt ingeschakeld, raadpleegt u ‘De afstandsbediening werkt niet’ hieronder. De tv wordt automatisch uitgeschakeld.

Zorg dat de Slaaptimer in het menu Instellingen is ingesteld op Uit. (pag. 18) Als de tv is aangesloten op uw pc, controleert u de voedingsinstellingen van de pc. Controleer of de stekker op juiste wijze in het stopcontact is gestoken en op de televisie is aangesloten. Wanneer u tv-kijkt via een antenne of kabelaansluiting, wordt de tv uitgeschakeld als er 10-15 minuten geen signaal is. Er is geen beeld/video.

Controleer de kabelverbindingen (haal alle kabels die op de tv en externe apparaten zijn aangesloten los en sluit deze vervolgens weer aan). Stel de video-uitgang van de externe apparaten (kabelbox, settopbox, dvd-speler, Blu-rayspeler, enzovoort) zodanig in dat de aansluitingen van de tv-ingang hiermee overeenkomen. Als bijvoorbeeld de HDMI-uitgang van een extern apparaat wordt gebruikt, moet deze op de HDMI-ingang van de tv worden aangesloten. Controleer of de aangesloten apparaten zijn ingeschakeld. Selecteer de juiste bron voor de tv door op de knop SOURCE op de afstandsbediening van de tv te drukken.

RF-aansluiting (kabel/antenne) De tv ontvangt niet alle kanalen.

Het beeld is vervormd: macroblok, klein blok, puntjes, pixelvorming

Zorg dat de antennekabel stevig is aangesloten. Voer de functie Plug & Play (eerste instelling) uit om beschikbare zenders aan de kanalenlijst toe te voegen. Ga naar MENU - Instellingen - Plug & Play (eerste instelling) en wacht tot alle beschikbare kanalen zijn opgeslagen (pag. 6). Controleer of de antenne juist is geplaatst. Compressie van video-inhoud kan tot beeldvervorming leiden, met name bij uitzendingen met snelle bewegingen, zoals sportprogramma’s en actiefilms. Een zwak signaal kan tot beeldvervorming leiden. Dit is geen defect van de tv. Pc-aansluiting De melding ‘Niet ondersteund.’ verschijnt.

Stel de uitvoerresolutie en frequentie van uw pc zodanig in dat deze overeenkomen met de resoluties die door de tv worden ondersteund (pag. 22). “PC” wordt altijd in de bronnenlijst weergegeven, ook als er geen pc is aangesloten.

Dit is normaal; “PC” wordt altijd in de bronnenlijst weergegeven, ongeacht of er een pc is aangesloten. De video is prima, maar er is geen audio.

Als u een HDMI-aansluiting gebruikt, controleert u de audio-uitvoerconfiguratie op de pc.

HD-kanalen hebben zwarte balken aan beide zijden van het scherm wanneer ze opgewaardeerde SDinhoud (4:3) weergeven. Zwarte balken onder en boven in het scherm worden weergegeven bij films die beeldformaten hebben die afwijken van die van uw televisie. Stel de optie voor het beeldformaat op uw externe apparaat of tv in op volledig scherm. Overig Het beeld kan niet schermvullend worden weergegeven.

De afstandsbediening werkt niet.

Vervang de batterijen van de afstandsbediening en plaats de batterijen met de polen (+/–) in de juiste richting. Reinig het venster van de zender op de afstandsbediening. Richt vanaf circa 1,5 tot 2 meter afstand de afstandsbediening direct naar de televisie. Met de afstandsbediening van de kabelbox/ settopbox kan de tv niet worden in- of uitgeschakeld of kan het volume niet worden geregeld.

Programmeer de afstandsbediening voor de kabelbox/settopbox zodanig dat deze werkt voor de tv. Raadpleeg de gebruikershandleiding van uw kabelbox/settopbox voor de code voor de SAMSUNG-tv. De melding “Niet ondersteund.” verschijnt.

Controleer de ondersteunde resolutie van de tv en pas de uitgangsresolutie van het externe apparaat daaraan aan. Raadpleeg de resolutie-instellingen op pagina 22 van deze handleiding. De tv geeft een plasticgeur af.

Deze geur is normaal en verdwijnt na verloop van tijd. De Signaalinformatie van de tv is niet beschikbaar in het testmenu Zelfdiagnose.

Deze functie is alleen beschikbaar voor digitale zenders met een antenne-/RF-/coaxaansluiting (pag. 21).

Verwijder de voet van de tv en monteer deze opnieuw. Het menu Kanaal wordt grijs weergegeven. (niet beschikbaar)

Het menu Kanaal is alleen beschikbaar als de tv-bron is geselecteerd. Uw instellingen verdwijnen na 30 minuten of telkens wanneer de televisie wordt uitgeschakeld.

Als de tv zich in de modus Winkeldemo bevindt, worden de audio- en beeldinstellingen elke 30 minuten gereset. Wijzig de modus in de procedure Plug & Play (eerste instelling) van Winkeldemo in Thuisgebruik. Druk op de toets SOURCE om de modus Tv te selecteren en ga naar MENU → Instellingen → Plug & Play (eerste instellingen) → ENTERE (pag. 6). Met tussenpozen valt het geluid of beeld weg.

Controleer de kabelaansluitingen en sluit de kabels eventueel opnieuw aan. Verlies van audio of video kan het gevolg zijn van te stijve of dikke kabels. Zorg ervoor dat de kabels flexibel genoeg zijn voor langdurig gebruik. Bij bevestiging van de tv aan de muur raden we het gebruik van kabels met 90-gradenaansluitingen aan. U ziet kleine deeltjes als u de rand van de tv van dichtbij bekijkt.

Dit maakt deel uit van het productontwerp en is geen defect. Het menu PIP is niet beschikbaar.

PIP-functionaliteit is alleen beschikbaar als u een HDMI-, PC- of Component-bron gebruikt. (pag. 20). Het bericht “Vervormd signaal” of “Zwak signaal/geen signaal” wordt weergeven.

Als u gebruikmaakt van een CAM CARD (CI/CI+) controleert u of deze op de algemene-interfaceaansluiting is aangesloten. Als het probleem aanhoudt, haalt u de CAM CARD uit de tv en plaatst u de kaart vervolgens weer terug in de aansluiting.

U hebt de tv 45 minuten geleden uitgezet en het apparaat is weer ingeschakeld.

Dit is normaal. De tv gebruikt zelfstandig de OTA-functie (Over The Aerial) voor het upgraden van firmware die tijdens het tv-kijken is gedownload. Er zijn herhaaldelijk problemen met beeld en/ of geluid.

Controleer het signaal of de bron en wijzig deze indien nodig. Er kan soms een reactie optreden tussen de rubber kussentjes op de voet en de toplaag van bepaald meubilair.

2010-03-04 오후 10:30:32 Overige informatie Specificaties Scherm hardwarematig 1920 x 1080 bij 60 Hz Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid 10°C tot 40°C (50°F tot 104°F) 10% tot 80%, niet-condenserend -20°C tot 45°C (-4°F tot 113°F) 5% tot 95%, niet-condenserend Tv-systeem Kleuren-/videosysteem Analoog: B/G, D/K, L, I (afhankelijk van de landkeuze) Digitaal: DVB-T/DVB-C Analoog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digitaal: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0 Geluidssysteem BG. OK NICAM. MPEGl

Video: 1080 24p, 1080p, 1080i, 720p 576p, 576i, 480p, 480i Audio: 2-kan. lineair PCM 32/44.1/48 kHz, 16/20/24 bits. Analoge audio-ingang (alleen HDMI IN 1) Pc-invoer (alleen HDMI IN 1) Draaivoet (links/rechts) Modelnaam Schermformaat (Diagonaal) -20˚ ~ 20˚ LE32C530 LE37C530 LE40C530 LE46C530 32 inch 37 inch 40 inch 46 inch Geluid (Uitgang) 10W x 2 Afmetingen (B x D x H) Behuizing Met voet Gewicht Zonder voet Met voet 783 x 76 x 498 mm 783 x 220 x 536 mm 902 x 77 x 562 mm 902 x 240 x 614 mm 970 x 79 x 600 mm 970 x 240 x 652 mm 1102 x 79 x 676 mm 1102 x 260 x 733 mm 9 kg 11 kg 11kg 14 kg 14 kg 17 kg 17 kg 21 kg ✎✎Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. ✎✎Zie voor informatie over de stroomvoorziening en het energieverbruik het etiket op het product.

Nederlands [LC530]BN68-02542F-00L04.indb 38 2010-03-04 오후 10:30:32 Aan/uit-lampje Aansluiten op een audioapparaat Aansluiten op een pc Achtergr.muz Afdichtingsplaat Afstandsbediening Alg. weergave Alles selecteren Anynet+ Auto Volume Autom. afstellen

Balans L/R Batterijen Beeldformaat Bronlijst

Licentie-informatie Luidspreker selecteren

Media Play Melodie Muziek

PIN wijzigen PIP (Picture in Picture): Plug & Play Presentatie Problemen oplossen

Naam wijzigen Navigeren Receiver RGB-modus Roteren

ECO-sensor Externe luidspreker HDMI Hoofdtelefoon Helderheid Herhalingsmodus Het menu Kanaal Huidkleur

Zelfdiagnose Zwarttinten
