GEBRUIKSAANWIJZING GS58NDWDP - GS58NDWDV SIEMENS

nl Gebruiksaanwijzing

Veiligheidsbepalingen

enwaarschuwingen 82

Aanwijzingen over de afvoer 85

Omvang van de levering 86

Dejuisteplaats 86

Let op de omgevings

temperatuur en de beluchting 87

Apparaat aansluten 87

Kennismaking met het apparaat .... 88

Inschakelen van het apparatusat 89

Instellen van de temperatuur 89

Alarmfunctions 90

Netto-inhoud 90

De diepvriesruimte 91

Maximaleinvriescapaciteit 91

Inviezen en opslaan 91

Verse levensmiddelen invriezen 92

Supervriezen 93

Ontdooien van diepvrieswaren 94

Uitvoering 94

Apparaat uitschakelen

en buiten werkig stellen 95

Ontdooien 95

Schoonmaken van

het apparatus 96

Verlichting (LED) 96

Energie bespare 97

Bedrijfsgeluiden 97

Kleine storingenzelfverhelpen 98

Zelftest apparatus 100

Servicedienst 100

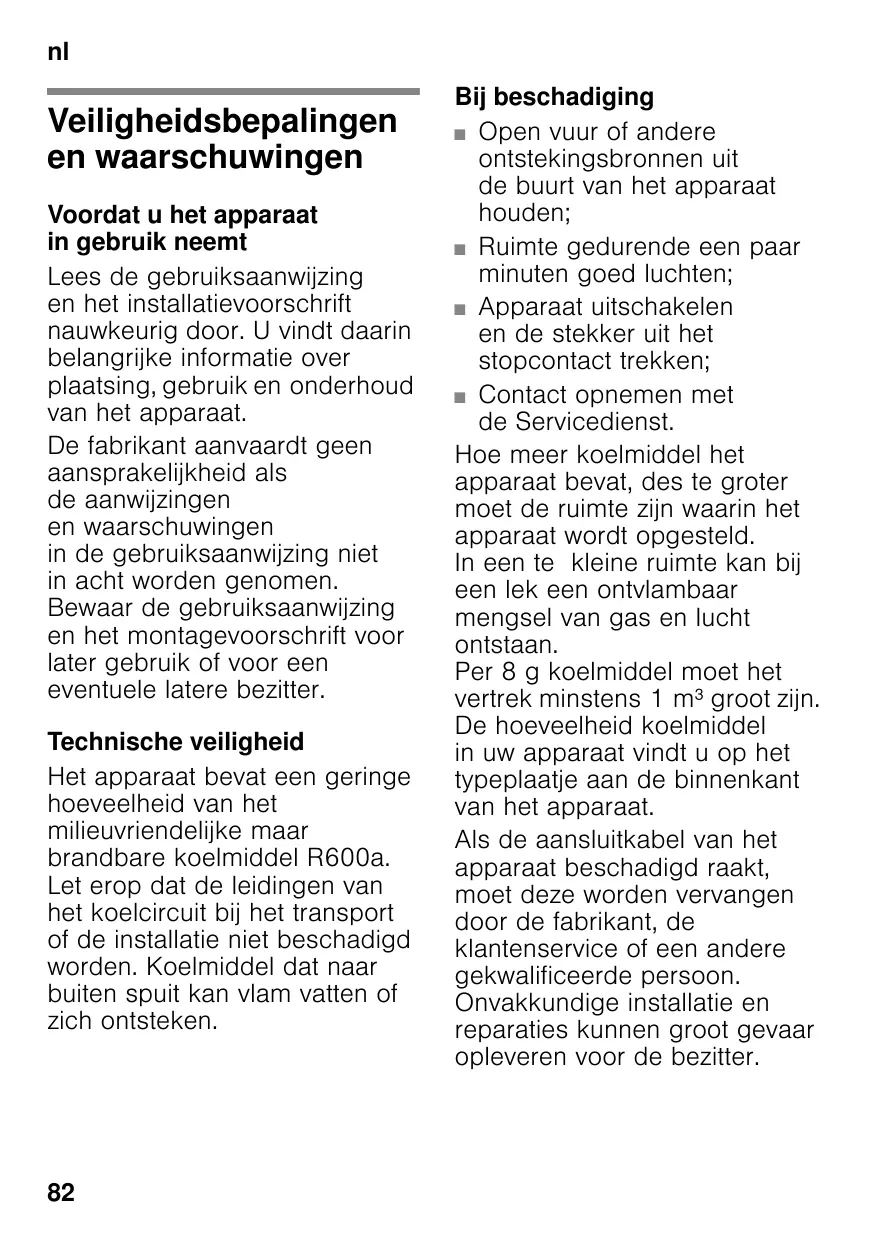

Veiligheidsbepalingen en waarschuwingen

Voordat u het apparaat in gebruik neemt

Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindtkaarin belangrijke informatatie over plaatsing, gebruik en onderhoud van het apparaat.

De fabrikant aanvaardt geen
aansprakelijkheid als
de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing Niet
in zich worden genomen.
Bewaar de gebruiksaanwijzing
en het montagevoorschrift voor
later gebruik of voor een
eventuele latere bezitter.

Het apparaat bevat een geringe hoeveelheid van het milieuuvriendelijk maar brandbare koelmiddel R600a. Let erop dat de leidingen van het koelcircuit bij het transport of de installmentiet nicht beschadigd worden. Koelmiddel dat maar buiten spuit kan vlam vatten of zich ontsteken.

Bij beschadiging

• Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat honden;
  Ruimte gedurende een paar minuten goed luchten;
  Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
• Contact opnemen met de Servicedienst.

Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte zich waarin het apparaat worden opgesteld. In een tekleine ruimte kan bij eenlek een ontvlambaar mengsel van gas en lucht ontstaan.

Per 8 g koelmiddel要去 het vertrek minstens 1m^3 moot�<|im_start|>assistant De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de klantenservice of een andere gekwalificeerde person. Onvakkundige installmente en reparations hunnen groot gevaar opleveren voor de bezitter.

Reparaties mogen uitsluitend worden uitgevoerd door defabrikant, de klantenservice ofeen andere gekwalificierde persoon.

Er mogen alleen originele onderdelen van de fabrikant gekruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan deveiligheidseisen voldoen.

Een verlengsnoer voor de aansluitkabel mag uitsluitend via de klantenservice worden aangeschaft.

Bij het gebruik

• Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsmaker etc.). Explosiegevaar!
  Het apparaat nooit met een stoomreiniger ontdooien of schoonmaken! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluiting veroorzaken. Gevaar van elektrische schok!

• Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kurz hierdoor de koelledingen beschadigen. Koelmiddel dat maar buiten spuit kan vlam vatten oftot oogletsel leiden.

• Geen producten met brandbare vrijfussen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar!

• Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om opte leunen.
• Om te ontdooien of schoonte make: stekker uithet stopcontact trekken resp.de zekering uitschakelen oflosdraaien. Altijd aan de stekker trekken, nooit aande aansluitkabel.
• Dranken met een hoog alcoholpercentage alsijd goed afgesloten en staand bewaren.
• Geen olie of vet gebruiken op kunststof onderdelen en deurdichtingen. Ze können poreus worden.
  De be- en ontluchtingsopeningen van het apparaat nooit afdekken.

nl

Vermijden van risico's voor kinderen en kwetsbare personen:

Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijkke of zintuigelijk beperkingen, evenals Personen die onvoldoende kennis hebben over de veilige bediening van het apparatus.

Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gezaren worden.

Een voor de veriligheid verantwoordelijkke persoon要去 zicht houden op kinderen en kwetsbare Personen bij het apparaat of hen instruieren.

Alleen kinderen vanaf 8aar het apparaat lately gebruiken.

Bij reiniging en onderhoud toezicht houden op kinderen.

Laat kinderen nooit met het apparaat spelen.

Flessen en blikjes met vloeistoffen - vooral koolzuurhoudende dranken - nied in de diepvriesruimte opslaan. Flessen en potten können barsten!
Diepvrieswaren nadat u ze uit de diepvriesruimte hebt gehaald, nooit onmiddelijk in de mond nemen. Kans op vrieswonden!
Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden!

Kinderen in het huishouden

Verpakkingsmaterial en onderdelen ervan zich geen spelegoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
Het apparaat is geen spelelgoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

Algemene bepalingen

Het apparatus is geschikt

— voor het invriezen van levensmiddelen,
— voor het bereiden van ijs.

Dit apparaat is bestemd voor privilegedebruik in het huishouden en de huiselijkke omgeving.

Het apparaat is ontstoord volgens EU richtlijn 2004/108/EC.

Het koelcircuit is op dichtheid gecontroleerd.

Dit apparaat voldoet aan de veiligheidsbepalingen voor elektrische apparaten (EN 60335-2-24).

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Aanwijzingen over de afvoer

Afvoeren van de verpakking van uw(AP)appeaat

De verpakking beschermt uw apparaat gegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Help waarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.

U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijk verwerking.

Afvoeren van uw oude apparaat

Oude apparaten zichen geen waardeloos afval! Door een milieuvriendelijkke afvoer+kunnen waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Waarschuwing

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen met de stekker verwijderen.
3. Legplateaus en Voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
4. Laat kinderen nicht met het afgedankte apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddelen in de isolatie gas. Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijk afvoer mooten de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.

Omvang van de levering

Controleer na het uitpakken alle onderdelen op eventuele transportschade.

Voor klachten=kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.

De levering bestaat uit de volgende onderdelen:

Vrijstaand apparatus
Uitrusting (modelafhankelijk)
Zakje met montagematerialial
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebijlage
Informatie over energieverbruik en geluiden

De juiste plaats

Elke droge, goed te ventileren ruimte is geschikt. Het apparaat Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Is plaatsing naast een warmtebron Niet te vermijden, kaak dan gebruik van een isolerende planta of neem de volgende minimumafstanden tot de warmtebron in ache:

Naast elektrische- of gasfornuizen 3 cm.
Naast een CV-installatie 30 cm.

De vloer op de plaat van opstelling mag Niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er iets onder te leggen.

Afstand tot de wand

Afb. 3

Het apparaat heeft geen wandafstand aan de zijkant nodig. De laden en legplateaus kuren desondanks volledig worden uitgeschoven.

Deuraanslag wisselen

(indien nodig)

Indien nodig: Wij raden u aan de deurophanging door de Servicedienst te lately verwisselen. De kosten voor het verwisselen van de deuraanslag kut u opvragen bij de Servicedienst in uw regio.

Waarschuwing

Tijdens het verwisselen van de deurophanging mag het apparaat Niet op het elektriciteitsnet� aangesloten. Eerst de stekkeruit het stopcontact trekken. Leg voldoende zicht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op�ug leggen.

Aanwijzing

Wanner het apparaat op de rug worden gelegd, mag de wandafstandhouser nicht gemonteerd zich.

Let op de omgevingstemperat uu r en de beluchting

Omgevingstemperatuur

Het apparaat is voor een bepaalde klimaatklassie geconstrueree. Afhankelijk van de klimaatklassie kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

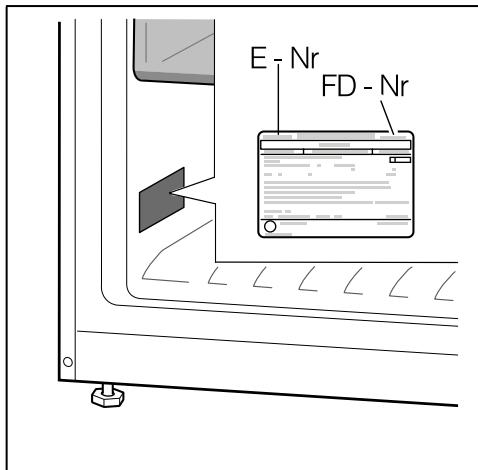

De klimaatklassie staat op het typeplaatje, afb. 12.

Klimaatklasse	Toelaatbare omgevingstemperatuur
SN	+10 °C tot 32 °C
N	+16 °C tot 32 °C
ST	+16 °C tot 38 °C
T	+16 °C tot 43 °C

Aanwijzing

Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gezebruikt bij een lagere binnentemperatuur,+kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5^

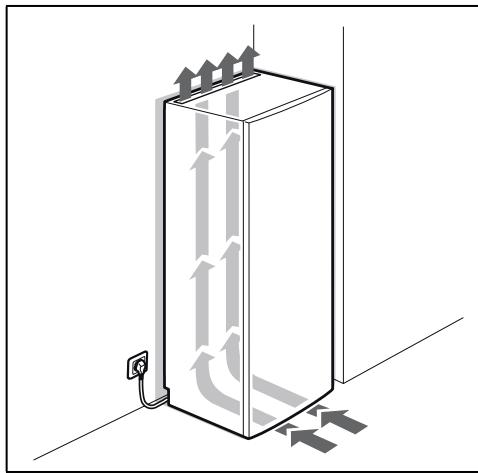

Beluchting

Afb. 4

De lucht aan de achechterzijde van het apparaat wordt warm. De verwarmde lucht要去 ongehinderd afgevoerd hunnen worden. Anders要去 de koelmachine更是 presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!

Apparaat aansluiten

Na hetplaatsen van het apparaat要去 u minimaal 1aarwachtend voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteme terecht komt.

Vóor het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").

nl

Elektrische aansluiting

Het stopcontact要去 zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar�.

Het apparaat voldoet aan beschemklasse I. Het apparaat aansluiten op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact要去en beveiligd met een zekering van 10 A tot 16 A.

Bij apparaten die in nicht Europese landen
worden gebrukt op het typeplaatje
controleren of de aansluijspanning
en de stroomsoort overeenkomen met
de waarden van uw elektriciteitsnet.
U vindt deze gegevens
op het typeplaatje. Afb. 12

Waarschuwing

Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.

Voor once apparaten können netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks+zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben, moet een sinusinverter worden gezruikt.

Kennismaking met het apparaat

De LaTeX bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is op meer dan een type van toepassing.

De uitrusting van de modellen kan variieren.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

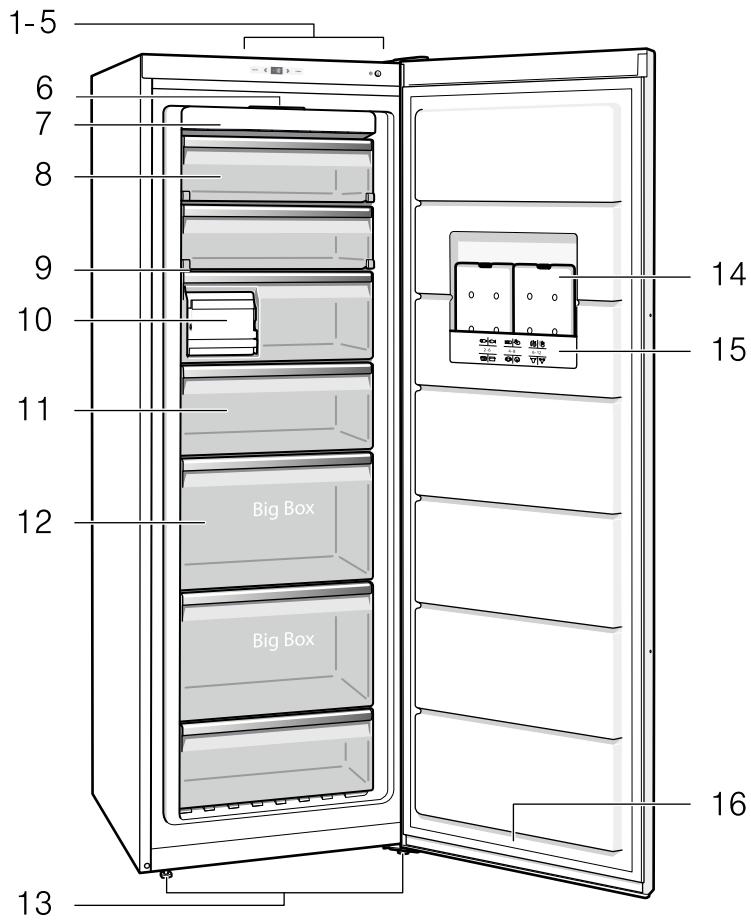

Afb. 1

• Niet bij alle modellen.

1-5 Bedieningselementen
6 Verlichting (LED)
7 NoFrost-system
8 Klep van het vriesvak
9 Glasplaat
10 IJsbereider/ijsblokjesreservoir
Diepvrieslade (klein)
Diepvrieslade (groot)
13 Schroefvoetjes
14* Koude-accu

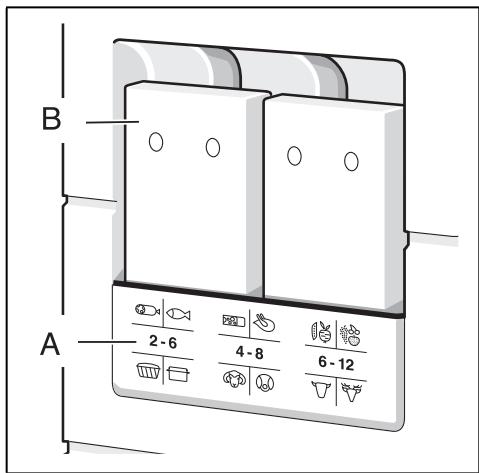

15 Diepvrieskalender
16 Deurontluchting

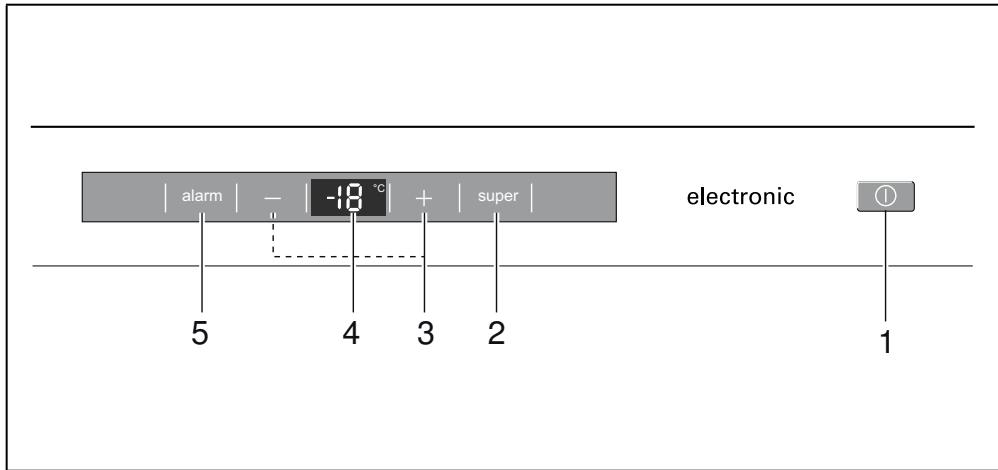

Bedieningselementen

Afb. 2

1 Toets Aan/Uit

Om het hele apparaat in en uit te schakelen.

2 Toets „super"

Om het supervriessystem in enuit te schakelen.

Brandt alleen als het supervriessysteme is ingeschakeld.

3 Temperatuurinsteltoets

Met deze toets worden de gewenste temperatuur ingesteld.

4 Temperatuurindicatie

Geeft de ingestelde temperatuur van de diepvriesruimte aan.

5 Alarmtoets

Om het alarmsignaal UIT te schakelen (zie hoofdstuk „Alarm function").

Inschakelen van het apparaat

Afb. 2

Het apparaat met de insteltoets 1 inschakelen.

Er is een alarmsignaal te horen. De temperatuurindicatie 4 knippert en de alarmtoets 5 brandt.

Druk de alarmtoets 5 in. Het alarmsignaal wordenuitgeschakeld.

Zodra de vriesruimte de ingestelde temperatuur heeft bereikt, gaat temperatuurindicatie 4 branden.

Aanwijzingen bij het gebruik

Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperatuur is bereikt. Vóor dieijd geen levensmiddelen in het apparaat leggen.
Door het volledig automatische NoFrost system blijft de vriesruimte ijsvrij. Ontdooien is Niet nodig.
De voorzijde van het apparaat achefter de deur worden gedeeltelijklicht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting worden voorkomen.
Wonneer de deur van de diepvriesruimte na het sluiten nicht direct waar geopend kan worden, dient u even te wachten tot de onderdruk is verdwenen.

Instellen van de temperatuur

Afb. 2

Diepvriesruimte

De temperatuur is instelbaar van -16 °C tot -26 °C.

Temperatuur-insteltoets 3 net zo vaak indrukken tot de gewenste temperatuur in de diepvriesruimte is ingesteld.

De liaisonist ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie 4.

Alarmfunctions

Afb. 2

Deuralarm

Het deuralarm (aanhoudend geluidssignaal) wordt ingeschakeld wanner de deur van het apparaat langer dan een minuut openstaat. Door de deur te sluiten worden het alarmsignaal wee uitgeschakeld.

Ontdooialarm

Na indrukken van de toets alarm 5, geeft de temperatuurindicatie gedurende vrij seconden de warmste temperatuur aan die in de diepvriesruimte heeft geheerst. Hierna worden deze waarde gewist.

Indicatie 4 geeft zonder te knipperen de ingestelde temperatuur in de diepvriesruimte aan.

Vanaf dit moment worden de warmste temperatuur opnieuw bepaald en in het geheugen opgeslagen.

Temperatuuralarm

Het temperatuuralarm worden
ingeschakeld als het
in de diepvriesruimte te warm
is waardoor de diepvrieswaren können ontdooien.

De temperatuurindicatie 4 knippert en de alarmtoets 5 brandt.

Zonder gevaar voor de diepvrieswaren kan het alarm automatisch inschakelen:

■ bij het in gebruik nemen van het apparaat,
■ bij het inladen van grote hoeveelheden verse levensmiddelen,
als de deur van de diepvriesruimte telang geopend werk.

Stroomuitval-alarm Afb. 2

Het stroomuitval-alarm worden ingeschakeld als het door het uittallen van de stroom in het apparaat te warm worden en de levensmiddelen gevaar lopen.

De alarmtoets 5 brandt en „Pl" verschijnt op de temperatuurindicatie 4.

Attentie!

Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opniewu worden ingevroren.

De maximale bewaartijd nicht meer ten volle benutten.

Alarm uitschakelen

Afb. 2

De alarm-toets 5 indrukken om het alarmsignaal uit te schakelen.

Netto-inhoud

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. 12

Vriesvermogen volledig benutten

Om de maximale hoeveelheid diepvrieswaren in te ruimen,{kunnen alle uitrustingsonderdelen worden verwijderd. De levensmiddelen kannen danrechtstreeks op de legplateaus en op de bodem van de vriesruimte worden gestapeld.

Aanwijzing

Om de op het typeplaatje vermelde waarden aan te houden, moet het bovenste uitrustingsonderdeel in het apparaat blijven.

Onderdelen eruit halen

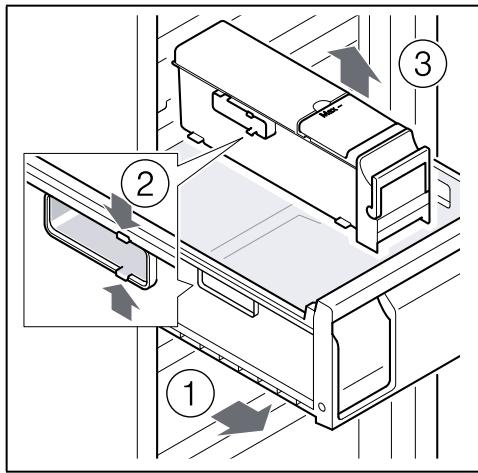

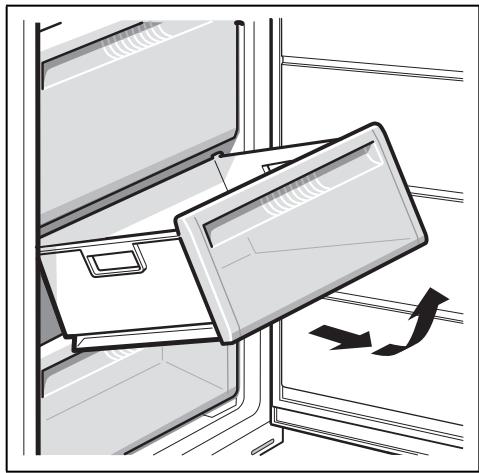

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 5

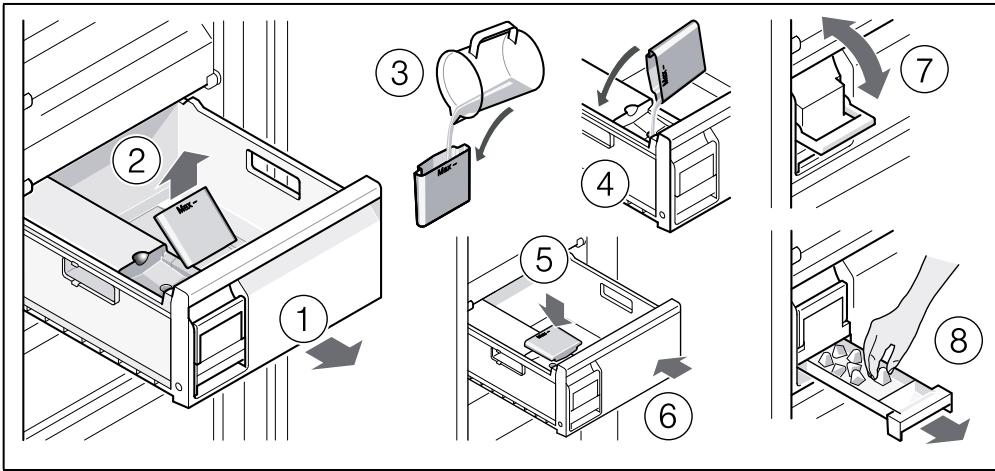

Bij apparaten met een ijsbereider kan deze worden verwijderd. Afb. 6

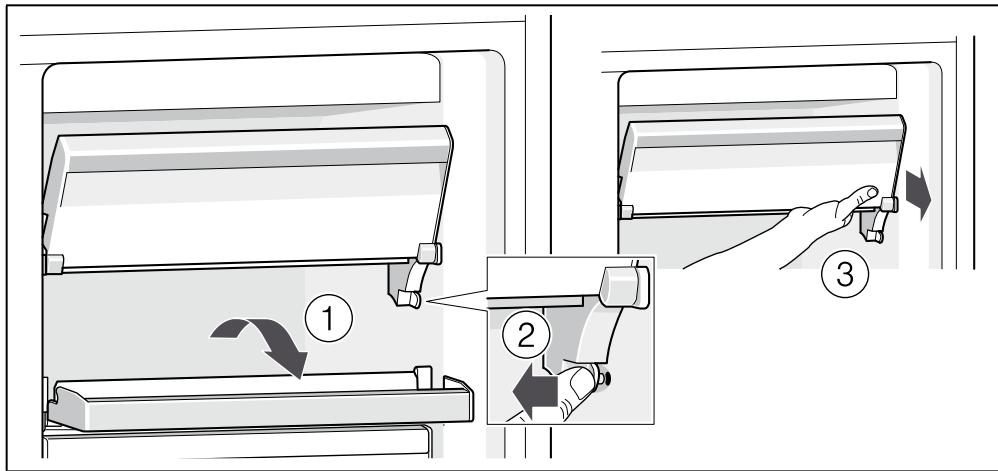

Klep van het vriesvak Afb. 7

1. Klep van het vriesvak half openen.
2. Houder aan een zijde van het apparaat losmaken.
3. Klep van het vriesvak waar voren trekken en van de houder nemen.
4. Houder aan de andere zichde van het apparatusat losmaken.

De diepvriesruimte

De diepvriesruimte gebruiken

voir het opslaan van diepvriesproducten,
om ijsblokjes te make,
om levensmiddelen in te vriezen.

Aanwijzing

Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Maximale invriescapaciteit

Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op hetypeplaatje. Afb. 12

Voorwaarden voor max. invriesvermogen

Supervriezen inschakelen voordat u de verse levensmiddelen aanbrengt (zie hoofdstuk „Supervriezen").
Uitrustingsdelen verwijderen.
Stapel de levensmiddelenrechtstreeks op de legplateaus en debodem van de diepvriesruimte.

Aanwijzing

De ventilatiesleuf aan dechterwand Niet met diepvrieswaren afdekken.

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenstevak. Daar worden ze heel snug en daardoor voorzichtig ingevroren.

Invriezen en opslaan

Inkopen van diepvriesproducten

De verpakking mag nicht beschadigd়n.
Neem de houdbaarheidsdatum inRCT.
De temperatuur in de verkoop-koelkist moet -18 ^ C of kouder zich.
- De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

nl

Attentie bij het inruimen

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenstevak. Daar worden ze heel snug en daardoor voorzichtig ingevroren.
De ventilatiesleuf aan dechterwand Niet met diepvrieswaren afdekken.
- De levensmiddelen naast elkaar in de vakken resp, diepvriesladen leggen.

Aanwijzing

De vers in te vriezen levensmiddelen mogen Niet met de al ingevroren levensmiddelen in aanraking komen. Eventueel de door en door bevroren levensmiddelen in de diepvriesladen omstapelen.
- Om de luchtcirculatie in het apparaat te waarborgen, de diepvrieslade tot de aanslag inschuiven.

Verse levensmiddelen invriezen

Gebruikuitsluitend verse levensmiddelen.

Om de voedingswaarde, het aroma en de kleur zo goed möglich te behouden, dient groente geblancheerd te worden voordat het worden ingevroen. Bij aubergines, paprika's, courgettes en asperges is blancheren nicht moodzakelijk.

Literatuur over invriezen en blancheren vindt u in de boekhandel.

Aanwijzing

Al ingevroren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanrakingkommen.

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gevogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, poter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten, gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.
Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekooke eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonnaise.

Diepvrieswaren verpakken

De levensmiddelen luchtdicht verpakken zodat ze Niet uitrogen of hun smaak verliezen.

1. Levensmiddelen in de verpakking leggen.
2. Licht eruit drukken.
3. Het geheel van een goede sluiting voorzien.
4. Vermeld op de pakjes inhoud en invriesdatum.

Voor verpakking geschikt:

Kunststof-, polyethenen aluminiumfolie, diepvriesdozen. Deze producten zijn in de handel verkrijgbaar.

Niet geschikt voor verpakking:

pakpapier, vetvrij papier, cellofaan, vuilniszakken en gebruekte boodschappentasjes.

Als sluiting geschikt:

elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d.

Zakjes en folie van polyetheen+kunnen met een folie-lasapparaat worden dichtgelast.

Houdbaarheid van de diepvrieswaren

De houdbaarheid is afhankelijk van het soort levensmiddelen.

Op een temperatuur van -18 °C:

Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden.
Kaas, gevogelte, vlees: tot 8 maanden.
Groente, fruit: tot 12 maanden.

Supervriezen

De levensmiedelen zo snel möglichk door en door invriezen zodate vitamine, voedingswaarden, uiterlijk en smoak behouden blijven.

Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ontgewenste temperatuurstijging te voorkomen.

Na het inschaken werkkt het apparaat permanent, in de diepvriesruimte worden een zeer lage temperatuur bereikt.

Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur voor het inladen van de verse waar het supervriezen in te schaken.

Kleinere hoeveelheden levensmiddelen (max. 2 kg) können zonder gebruik van het supervriessystem worden ingevroren.

Aanwijzing

Als het supervriessystem is ingeschakeld,konnen de bedrijfsgeluiden toenemen.

In- en uitschakelen

Afb. 2

Toets "super" 2 indrukken.

Is super vriezen ingeschakeld, danlicht de toets op.

Het supervriessystem wordt na 21 / 2 davon automatischuitgeschakeld.

Ontdooien van diepvrieswaren

Afhankelijk van soort en vereidingswijze van de levensmiddelen(Intk u kiezen uit de volgende möglichkheden:

■ bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder heteluchtventilator
in de magnetron

Attentie

Half of geheel ontdooide diepvrieswaren nicht opnieuw invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opnieuw worden ingevroren. De maximale bewaartijd worden hierdoor bekort.

Uitvoering

(niet bij alle modellen)

Diepvrieslade (groot)

Afb. 1/12

Voor het bewaren van grote diepvrieswaren, bijv. kalkoenen, eenden en ganzen.

IJsbereider

Afb. 8

Gebruik voor het makeen van ijsblokjesuitsluitend drinkwater.

1. Waterreservoir verwijderen en tot de markering vullen met drinkwater.

Aanwijzing

Een te hoog drinkwaterpeil kan een nadelige invloed hebben op de werkking van de ijsbereider. De ijsblokjes hunnen Niet afzonderlijk worden losgemaakt uit het ijsbakje. Wanner het drinkwaterpeil te hoog is, stroomt het water in het voorraadbakje en vriezen de ijsblokjes aan elkaar.

1. Drinkwater toevoegen via develuopening.
2. Waterreservoir weer aanbrengen.
3. Zodra de ijsblokjes bevroren zich, de hendel omlaag duwen en loslaten. De ijsblokjes lately los en vallen in het voorraadbakje.
4. Voorraadbakje uittrekken en ijsblokjes verwijdersen.

Diepvrieskalender

Afb. 9/A

Om kwaliteitverminderung van de diepvriesproducten te voorkomen, dient u de opslagduur Niet te overschrijden. De bewaartijd is afhankelijk van het soort levensmiddelen. De cijfers bij de symbolen geven in maanden de toelaatbare bewaartijd voor de diepvrieswaren aan. Neem bij gewone diepvriesproducten de productie- of houdbaarheidsdatum in acht.

Koude-accu

Afb. 9/B

De koude-accu vertraagt bij het uittvallen van de stroom of bij een storing het verwarmen van de opgeslagen diepvrieswaren. De langste opsglątijd worden bereikt wanner u het koeelement in het bovenstevak op de levensmiddelen legt.

Om ruimte te besparen kan de accu in hetvakindeurbewaard worden.

De koude-accu kan ook voor hetijdelijk koelhonden van levensmiddelen (bijv. in een koeltas) eruit genommen worden.

IJsbakje

Afb. 10

1. IJsbakje voor 3/4 met drinkwater vullen en in de diepvriesruimte zetten.
2. Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel).

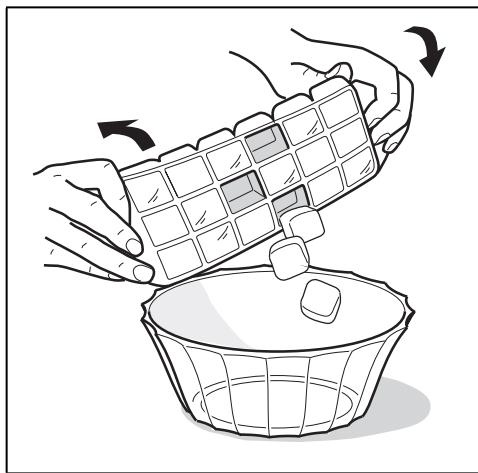

3. Om de ijsblokjes los te make: het ijsbakjeiets verbuigen of kort onder stromend water houden.

Apparaat uitschakelen en buiten werkinq stellen

Apparaat uitschakelen

Afb. 2

Toets Aan/Uit 1 indrukken.
De temperatuurindicatie 4 gaat uit en de koelmachine wordenuitgeschakeld.

Buiten werkung stellen van het apparaat

Als u het apparaat langere vrij nicht gebruikt:

1. Uitschakelen van het apparaat.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
3. Schoonmaken van het apparaat.
4. Deur van het apparat open lately.

Ontdooien

Diepvriesruimte

Door het volledig automatische NoFrost-systeem blijdt de vriesruimte ijsvrij. Ontdooien is overbodig.

Schoonmake van het apparaat

Attentie

• Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
• Geen schurende of krassende sponsjes gebruiken.

Op de metalen oppervlakken kan corrosie ontstaan.

De legplateaus en voorraadvakken\ mogen Niet in de afwasmachine\ gereinigd worden.
Ze können verrormen!

Aanwijzing

Ca. 4 eer voor het reinigen de supervriesfunctie inschakelen, zodate levensmiddelen een zeer lage temperatuur bereiken en daardoor langere tijd op omgevingstemperatuur bewaard+kunnen worden.

Ga als volgt te werk:

1. Vór het schoonmaken het apparaat uitschakelen.
2. De stekker uit het stopcontact trekken of de zekering uitschakelen.
3. Diepvrieswaren verwijderen en bewaren op een koele plaats. Koudeaccu (indien aanwezig) op de levensmiddelen leggen.
4. Wachten tot de rijplaag is ontdooid.

5. Het apparaat schoonmaken met een zachtde doek en lauw water met een scheutje pH neutral schoonmaakmiddel. Het sop mag nicht in de verlichting verechtkomen.

6. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.

7. Na het schoonmaken apparaat wee aansluiten en inschakelen.
8. Diepvrieswaren opniew in het diepvriesvak leggen.

Uitvoering

Voor het reinigen kannen alle variabele onderdelen van het apparaat worden verwijderd (zie hoofdstuk Uitvoering).

IJsbereider reinigen

Reinig de ijsbereider regelmatig. Zo voorkomt u dat oude ijsblokjes krimpen, slecht smaken of aan elkaar plakken.

1. IJsbereider verwijderen. Afb. 6
2. Voorraadbakje verwijderen en leegmaken.
3. Afdekking van de ijsbereider verwijderen.
4. Alle onderdelen van de ijsbereider reinigen met warm water.
5. Onderdelen goed latent opdrogen.
6. IJsbereider samenbouwen en aanbrengen.

Verlichting (LED)

Het apparaat is voorzien van een onderhoudsvrije LED verlichting.

Reparaties aan deze verlichting mogen alleen door de Servicedienst of een erkendvakman worden uitgevoerd.

Energie bespare

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.
Gebruik eventueel een isolatieplaat.
De be- en ontluchtingsopeningen van het apparaat nooit afdekken.
Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen.
Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
- Deuren van het apparaat zo kort可想而知 openen.
Let erop dat de deur van het diepvriesruimte goed gesloten is.
Om een verhoogd stroomverbruik te vermijden, moet de achterkant van het apparaat af en toe worden gereinigd.
- Indien aanwezig: Wandafstandhouser monteren om de geplande energiaopname van het apparaat te bereiken (zie montagehandleiding). Een Kleinere afstand tot de muur heeft geen nadelige invloed op de werkung van het apparaat. Het energieverbruik kan daniets hoger worden.
De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparatus.

Bedrijfsgeluiden

Heel normale geluiden

Brommen

De motoren lopen (bijv. koelaggregaten, ventilator).

Borrelen, zoemen of gorgelen

Koelmiddel stroomt door de buizen.

Klikgeluiden

Motor, schakelaar of magneetventielen schakelen in/uit.

Knakkende geluiden

Het automatische ontdooisystem treedt in werkung.

Voorkomen van geluiden

Het apparaat staat nicht waterpas

Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat.

Het apparaat staat gegen een ander meubel of apparatus

Het apparaat van het meubel of apparaat ernaat wegschuiven.

Reservoirs of draagplateaus wiebelen of klemmen

Controller de delen die eruit gehald können worden en zet ze eventueel opniew in het apparaat.

Voordat u de hulp van de Servicedienst inroegt:

Controller er erst of u aan de hand van de volgende punten de storing kunt verhelpen.

Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geben om de storing te verhelppen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!

Storing	Eventuele oorzaak	Oplossing
De temperatuur wijkt erg af van de instelling.		In sommige gezallen is het voldoende om het apparaat gedurende 5 Minutes uit te schaken. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.
Geen enkeleindicatie brandt.	Stroomuitval; de zekering isuitgeschakeld; de stekker zit Niet goed in het stopcontact.	Stekker in het stopcontact steken. Controleer of er stroom is. Controleer de zekeringen.
Er is een alarmsignaal te horen; de indicatie „Alarm“ brandt. In de diepvriesruimte is het te warm! Gevaar voor de diepvrieswaren!		Om het alarmsignaal uit te schaken de alarmtoets indrukken. Afb. 2/5
	De deur is geopend.	Deur sluiten.
	De be- en ontluchtingsopeningen+zijn afgedekt.	Afdekking verwijderen.
	Er werden te veel levensmiddelen in eén keer ingeladen om in te vriezen.	Max. invriescapacitet nicht overschrijden.
		Als de storing is verholpen gaht het alarmindicatie na eenijdje uit.
De deur van de diepvriesruimte stond te lang open; de temperatuur worden nicht meer bereikt.	Er zit zo veel ijs op de verdamper dat het NoFrost-systeem Niet meer volautomatisch ontdooit.	Om de verdamper te ontdooien: de laden met diepvrieswaren eruit halen en goed geïsoleeréd op een koèle plaatsbewaren. Apparaat uitschakelen en van de wandwegschuiven. Deur van het apparatopen latent. Na ca. 20 minutes begint het dooiwater in de dooiwateropvanschaal aan dechterwand van het apparaat te lopen. Afb. 11 Om te voorkomen dat de dooiwateropvanschaal overloopt: het dooiwater met een spon opnemen. Als er geen dooiwatermeer in de opvangschaal loopt, is de verdamper ontdooid. Binnenkant van de diepvriesruimteschoonmaken. Het apparaat waar in werkingsstellen.
Het apparaat koelt nicht, de temperatuur-indicatie en de verlichting branden.	Het presentatielicht is ingeschakeld.	Alarmtoets, afb 2/5, gedurende 10 seconden ingedrukt honden tot een bevestigingsignaal te horen is. Na eenijdje controeren of het apparaat koelt.

Zelftest apparatus

Het apparaat beschikt over een automatisch zelftestprogramma dat de oorzaken van storingen aangeeft die alleen door de Servicedienst verholpen können worden.

Zelftest starten

1. Apparaat uitschakelen en 5 Minutes wachten.
2. Apparaat inschakelen en binnen de eerste 10 seconden de super-toets, afb. 2/2, gedurende 3-5 seconden ingedrukt honden, tot er een geluidssignaal klinkt.

Het zelftestprogramma start.

Terwijl de zichtest worden UITgevoerd, klinkt er een lang geluidssignaal.

Wanner de zelftest is afgelopen en er tweeemaal een geluidssignaal klinkt, is uw apparaat in orde.

Als de super-toets 10 seconden knippert en er 5 geluidssignalen klinken, is er sprake van een fouit. Neem contact op met de klantenservice.

Zelftest apparatus beeing

Na afloop van het programma schakelt het apparaat weever op het normale gebruik.

Servicedienst

Adres en telefoonnummer van de Servicedienst in uw omgeving kut u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef a.u.b. aan de Servicedienst het E-nummer (E-Nr.) en het FD-nummer (FD) van het apparatus op.

U vindt deze gegevens op hetypeplaatje. Afb. 12

Door vermeling van het fabrikaat- en productnummer kurz u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbondeneerkosten.

Verzoek om reparatie en advies bij storingen

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

NL 0884244020

B 070222142

1
2

3

4

5

6
7

8

9

11

10

12

BSH Hausgeräte GmbH

Carl-Wery-StraBe 34

81739 München, GERMANY

Gefabricceerd door BSH Hausgeräte GmbH onder handelsmerklicentie van Siemens AG
