GEBRUIKSAANWIJZING SR8980-NAVIBOT-S SAMSUNG

Some software components of this product incorporate source code covered under the BSD. And this software is based in part on the work of the Independent JPEG Group. ■ OpenCV : IMPORTANT : READ BEFORE DOWNLOADING, COPYING, INSTALLING OR USING. By downloading, copying, installing or using the software you agree to this license. If you do not agree to this license, do not download, install, copy or use the software. License Agreement For Open Source Computer Vision Library Copyright (C) 2000-2008, Intel Corporation, all rights reserved. Copyright (C) 2008-2010, Willow Garage Inc., all rights reserved. Third party copyrights are property of their respective owners. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Redistribution’s of source code must retain the above copyright notice, this list of conditions and the following disclaimer. Redistribution’s in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. The name of the copyright holders may not be used to endorse or promote products derived from this software without specific prior written permission. This software is provided by the copyright holders and contributors “as is” and any express or implied warranties, including, but not limited to, the implied warranties of merchantability and fitness for a particular purpose are disclaimed. In no event shall the Intel Corporation or contributors be liable for any direct, indirect, incidental, special, exemplary, or consequential damages (including, but not limited to, procurement of substitute goods or services; loss of use, data, or profits; or business interruption) however caused and on any theory of liability, whether in contract, strict liability, or tort (including negligence or otherwise) arising in any way out of the use of this software, even if advised of the possibility of such damage. ■ Copyright (c) 2006, 2008, 2009, 2010 Edward Rosten All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met: Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. Neither the name of the University of Cambridge nor the names of its contributors may be used to endorse or promote products derived from this software without specific prior written permission. THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS “AS IS” AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT OWNER OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. DJ68-00632E.indb 52 2012.1.19 9:38:47 AM memo DJ68-00632E.indb 53 2012.1.19 9:38:47 AM DJ68-00632E.indb 54 2012.1.19 9:38:47 AM SR8980 Robotstofzuiger Gebruiksaanwijzing Deze handleiding is gemaakt van 100% gerecycled papier. ✻ Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt. ✻ Alleen voor gebruik binnenshuis. Nederlands imagine the possibilities Hartelijk voor uw aankoop van een Samsung product. Registreer uw product op www.samsung.com/register en win! DJ68-00632E.indb 01 2012.1.19 9:38:47 AM veiligheidsinformatie VEILIGHEIDSINFORMATIE

• Alvorens het apparaat te bedienen, dient u deze gebruiksaanwijzing zorgvuldig door te lezen en hem als referentie te bewaren.
• Daar deze gebruiksaanwijzing betrekking heeft op verschillende modellen, kunnen de kenmerken WAARSCHUWING van uw stofzuiger enigszins verschillen van die beschreven in deze gebruiksaanwijzing. WAARSCHUWING

GEBRUIKTE VOORZORGS-/WAARSCHUWINGSSYMBOLEN

WAARSCHUWING VOORZORG Geeft gevaar aan voor het leven of ernstig letsel. Geeft een risico aan van lichamelijk letsel of materiële schade.

ANDERE GEBRUIKTE SYMBOLEN

Geeft een risico aan van lichamelijk letsel of materiële schade. OPMERKING 02_ veiligheidsinformatie DJ68-00632E.indb 02 2012.1.19 9:38:47 AM BELANGRIJKE VEILIGHEIDSINSTRUCTIES Bij het gebruik van elektrische apparaten moeten onder meer de volgende basisvoorzorgen in acht worden genomen: LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN. Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en wanneer u er onderhoud aan pleegt. WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden: ALGEMEEN

• Gebruik het apparaat alleen zoals in deze gebruiksaanwijzing is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation niet als deze op enige wijze is beschadigd.
• Als de stofzuiger niet naar behoren werkt, is gevallen, buiten heeft gestaan of in het water is gevallen, moet u het apparaat naar een Samsung servicecenter brengen.
• Pak het oplaadstation en de robotstofzuiger niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is niet bedoeld voor personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen. BATTERIJOPLADER
• Pas de gepolariseerde stekker niet aan om deze op een niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product niet buiten of op natte oppervlakken.
• Haal de stekker van het oplaadstation uit het stopcontact wanneer u dit niet gebruikt en wanneer u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product niet wanneer het snoer of de stekker beschadigd is.
• Trek of draag het product niet aan het snoer, gebruik het snoer niet als handvat, sluit de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende capaciteit.
• Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.
• Vermink of verbrand de batterijen niet, aangezien deze bij hoge temperaturen ontploffen.
• Probeer niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd Samsung servicecenter worden uitgevoerd.
• Stel het oplaadstation niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook niet met enige vloeistof of vocht in contact komt. veiligheidsinformatie _03 DJ68-00632E.indb 03 2012.1.19 9:38:47 AM veiligheidsinformatie ROBOTSTOFZUIGER
• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.
• Gebruik het apparaat niet zonder filter. Wanneer u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk wordt ingeschakeld.
• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als er openingen geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenreiniger, enzovoorts).
• Zuig geen spullen op die branden of waar rook vanaf komt, zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen, zoals benzine, op die kunnen ontvlammen of ontploffen en gebruik het apparaat niet op plekken waar deze vloeistoffen aanwezig kunnen zijn.
• Gebruik de robotstofzuiger niet in een afgesloten ruimte die gevuld is met dampen van verf op oliebasis, verfverdunner, mottenbestrijdingsmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuursomstandigheden kunnen er lekken in de batterijcellen ontstaan. Als deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddellijk minimaal 10 minuten lang met schoon water spoelen. Zoek medische hulp. 04_ veiligheidsinformatie DJ68-00632E.indb 04 2012.1.19 9:38:47 AM inhoud VEILIGHEIDSINFORMATIE

Stroomtoevoer Voor het gebruik Tijdens het gebruik Reinigen en onderhoud PRODUCTKENMERKEN

15 Onderdelen 16 Namen van de onderdelen

PROBLEMEN OPLOSSEN 20 De robotstofzuiger plaatsen 20 Volgorde van installatie 20 De aan-uitschakelaar aan of uit zetten. 21 Het oplaadstation plaatsen 22 Leren hoe de functie automatische legen moet worden gebruikt 22 Bevestigen van het tapijtonderdeel 23 Opladen 24 De batterij 25 De tijd instellen 26 De VIRTUAL GUARD plaatsen 28 De robotstofzuiger gebruiken 28 Reiniging starten/Stoppen 29 Opnieuw opladen 30 Automatische reiniging 31 Lokale reiniging 32 Uitgebreide reiniging 33 Handmatige reiniging 34 Timer-reservering 35 Wekelijkse gereserveerde tijd 37 Extra functies 37 Extra functies gebruiken 38 De robotstofzuiger reinigen 38 Houd de methoden voor reiniging en onderhoud in gedachten 38 Het sensorvenster en de camera reinigen 39 De stofopvangbak en de filters reinigen 40 De automatische stofopvangleger legen. 40 De cycloon van de automatische stofopvangleger reinigen. 41 Het filter van de automatische stofopvangleger reinigen. 42 De onderkant van de automatische stofopvangleger reinigen. 43 De robotstofzuiger reinigen 43 De zuigborstel reinigen 45 Reinigen van de draaiende zijborstel voor reiniging van randen 46 Het aandrijfwiel reinigen 47 Controlelijst vóór bellen met de klantenservice 50 Probleemoplossing voor foutcodes

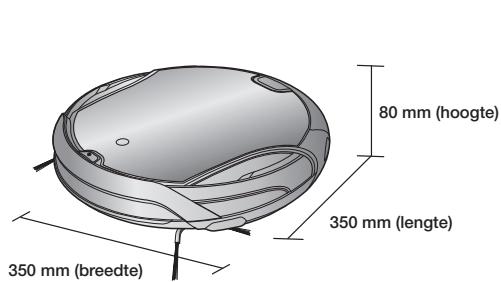

PRODUCTSPECIFICATIES

DJ68-00632E.indb 05 inhoud _05 2012.1.19 9:38:48 AM veiligheidsinformatie STROOMTOEVOER WAARSCHUWING WAARSCHUWING Buig het netsnoer niet te veel en plaats er geen zware voorwerpen op zodat het kan breken. - Dit zou tot brand en elektrische schokken kunnen leiden. Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert. - Als u dit niet doet, zou dat tot een storing en elektrische schokken kunnen leiden. WAARSCHUWING Trek de stekker niet aan het snoer uit het stopcontact en raak de stekker niet met natte handen aan. - Dit zou tot brand en elektrische schokken kunnen leiden. WAARSCHUWING Steek niet meerdere stekkers tegelijk in een contactdoos. (Laat het snoer niet open en bloot op de grond liggen.) - Dit zou tot brand en elektrische schokken kunnen leiden. WAARSCHUWING Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact. - Dit zou tot brand en elektrische schokken kunnen leiden. 06_ veiligheidsinformatie DJ68-00632E.indb 06 2012.1.19 9:38:48 AM

VOORZORG VOORZORG VOORZORG VOORZORG VOORZORG VOORZORG 01 VEILIGHEIDSINFORMATIE VOORZORG Alvorens de robotstofzuiger in te schakelen, moet u zorgen dat de stofopvangbak is geplaatst. - Als de stofopvangbak niet is geplaatst, zal de robotstofzuiger niet werken. Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals: - locaties met kaarsen of bureaulampen op de vloer. - Locaties met onbewaakt vuur (vlammen of gloeiende kolen). - locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts. De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat niet op de volgende locaties. - Zolders, kelders, magazijnen, industriële gebouwen, aparte kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werking en defecten). Open alle deuren als u alle kamers wilt reinigen. - Als een deur gesloten is, zal de robotstofzuiger die kamer niet kunnen binnenkomen. - Zorg er echter voor dat u de deuren van de hoofdingang, naar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger naar een lager gedeelte kan vallen, gesloten houdt. De stofzuiger niet op een zwarte vloer gebruiken - De robotstofzuiger werkt in dit geval mogelijk niet normaal. Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed. - Wanneer u de kwastjes niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het aandrijfwiel of de zuigborstel verstrikt raken. Wanneer de steiltesensor vervuild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen. Mensen kunnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus) plaatsen. Reinig zonodig het sensorvenster en de camera. veiligheidsinformatie _07 DJ68-00632E.indb 07 2012.1.19 9:38:48 AM VOORZORG VOORZORG VOORZORG VOORZORG VOORZORG VOORZORG VOORZORG Verwijder van tevoren kleine en breekbare voorwerpen uit het te reinigen gebied. - Haal objecten weg voordat de reiniging begint. - Zorg dat u breekbare zaken, zoals porselein, glas, bloempotten enzovoorts, weghaalt. - De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen, zoals sieraden en juwelen. Haal verspreide objecten op de vloer weg voordat de reiniging begint. - De robotstofzuiger kan obstakels op 5 cm afstand herkennen. - Badhanddoeken, badkamerkleedjes, fonteintjes, drempels, netsnoeren, tafelkleedjes en broekriemen kunnen in het aandrijfwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel kunnen vallen. Informeer alle gezinsleden (en andere betrokkenen) voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn. - De robotstofzuiger kan tegen kinderen opbotsen waardoor deze kunnen vallen. Zorg dat kinderen niet op de robotstofzuiger stappen of erop gaan zitten. - Kinderen kunnen dan vallen en zich bezeren en het product kan ernstig beschadigen. Wanneer u een kind of huisdier alleen laat, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat. - De robotstofzuiger zou hun aandacht kunnen trekken. - Als er vingers, voeten, kleding of haar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden. - Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en wordt dat gebied mogelijk niet gereinigd. - Wanneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld. Bij het plaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer niet open en bloot op de vloer ligt. - Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan deze het netsnoer meeslepen. Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten. - Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij niet automatisch worden opgeladen als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten. 08_ veiligheidsinformatie DJ68-00632E.indb 08 2012.1.19 9:38:48 AM VOORZORG WAARSCHUWING Als er zich objecten voor het oplaadstation bevinden, kunnen deze verhinderen dat de robotstofzuiger zich automatisch oplaadt. - Zorg dat het gebied leeg is. ,5m ca 0 ,5m ca 0

Er mogen zich 0,5 m links en rechts en 1 m vóór het oplaadstation geen obstakels en hellingen bevinden. ,5m ca 0

WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING 01 VEILIGHEIDSINFORMATIE VOORZORG Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is. - Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces mogelijk verstoren.

Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen, zoals haak- en breinaalden, schroevendraaiers, enzovoorts. - Hierdoor kan het oplaadstation ernstig beschadigen. Zorg dat het oplaadstation vrij is van sporen van vloeistoffen. - Als dit niet zo is, kan dat tot brand en elektrische schokken leiden. Zorg dat de robotstofzuiger niet over vloeistoffen, zoals water, olie en plasjes van huisdieren, heen beweegt of deze opzuigt. - Hierdoor kan het apparaat ernstig beschadigen. - Vloeistoffen zouden zich via de wielen kunnen verspreiden en tot verontreiniging leiden. Gebruik de oplader niet voor andere doeleinden - Dit kan leiden tot ernstige schade aan de oplader of brand veroorzaken. Zet het oplaadstation niet op een donkere vloer. - Als de vloer waarop het oplaadstation is geïnstalleerd donker is, is het moeilijk voor de robotstofzuiger om daarnaar terug te keren. veiligheidsinformatie _09 DJ68-00632E.indb 09 2012.1.19 9:38:49 AM

VOORZORG VOORZORG VOORZORG VOORZORG VOORZORG WAARSCHUWING De robotstofzuiger mag niet op dikke vloerkleden worden gebruikt. - Dit kan tot problemen met de robotstofzuiger leiden. - Het vloerkleed kan hierdoor beschadigen. Gebruik de robotstofzuiger niet op een tafel of een andere hoge locatie. - Als het apparaat per ongeluk valt, kan het ernstig beschadigen De robotstofzuiger kan tijdens het zuigen tegen meubels, zoals stoelpoten, tafelpoten, smalle en lange meubels enz., opbotsen. - Voor een sneller en schoner resultaat zet u stoelen boven op de tafel. Plaats geen voorwerpen boven op de robotstofzuiger. - Dit zou tot storingen kunnen leiden. Verwijder tijdens het reinigen onmiddellijk eventuele grote stukken papier of plastic zakken uit het apparaat. - Wanneer het apparaat langere tijd met een geblokkeerde ingang wordt gebruikt, kan het hierdoor ernstig beschadigen. Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produceert, zet u onmiddellijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum. 10_ veiligheidsinformatie DJ68-00632E.indb 10 2012.1.19 9:38:49 AM VOORZORG OPMERKING OPMERKING 01 VEILIGHEIDSINFORMATIE OPMERKING Verplaats de robotstofzuiger niet terwijl u de stofopvangbak vasthoudt. - Hierdoor kan de stofopvangbak los raken, wat letsel of ernstige schade aan het product kan veroorzaken. De robotstofzuiger kan bij de voordeur of de drempel van de tuindeur vast komen te zitten. - Om het zuigen te hervatten zet u de aan-uitschakelaar in de uitstand en weer in de aanstand nadat u het apparaat hebt verplaatst naar een plek waar het de reiniging kan voortzetten. De robotstofzuiger kan locaties die hij niet kan bereiken zoals hoeken en ruimten tussen banken en muren niet volledig reinigen. - Reinig deze locaties van tijd tot tijd handmatig. Na het reinigen kunnen er stofvlokken achterblijven, als deze zich tijdens het reinigen hebben gevormd en de robotstofzuiger deze niet heeft opgezogen. - Veeg in dat geval het stof met een ander middel op.

REINIGEN EN ONDERHOUD

VOORZORG VOORZORG WAARSCHUWING Sproei geen water direct tegen de buitenkant en neem het apparaat niet af met een vluchtige stof, zoals benzeen, thinner of alcohol, als u het apparaat schoonmaakt. - Hierdoor kan het apparaat ernstig beschadigen. De stofzuiger mag niet door iemand anders dan een gekwalificeerde onderhoudsmonteur uit elkaar worden gehaald en weer in elkaar worden gezet. - Hierdoor kan het apparaat beschadigen. Verwijder regelmatig vreemde stoffen die zich hebben verzameld op de obstakel- en steiltesensoren. - Vuil dat zich verzamelt op de sensoren veroorzaakt verkeerde werking van de sensoren. Steiltesensor Obstakelsensor veiligheidsinformatie _11 DJ68-00632E.indb 11 2012.1.19 9:38:49 AM WAARSCHUWING Als u vreemde stoffen verwijdert, gebruik dan altijd de reinigingsborstel nadat de aan-uitschakelaar is uitgeschakeld. - Als u dit niet doet kan het apparaat plotseling worden ingeschakeld en lichamelijk letsel of ernstige schade aan het apparaat veroorzaken. Zijborstel voor de reiniging van randen Zuigborstel WAARSCHUWING WAARSCHUWING WAARSCHUWING Als het netsnoer is beschadigd, moet het worden vervangen door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum. - Als dit niet gebeurt, kan dat tot brand en elektrische schokken leiden. Let erop dat u voor het reinigen van de oplader het netsnoer voor de veiligheid uit het stopcontact haalt. Neem contact op met het klantenservicecentrum van Samsung Electronics om de batterij te vervangen. - Als u niet de originele batterijen gebruikt kan dit tot storingen in het apparaat leiden. 12_ veiligheidsinformatie DJ68-00632E.indb 12 2012.1.19 9:38:50 AM productkenmerken

HANDIGE VIRTUAL GUARD-FUNCTIE

U kunt de robotstofzuiger beperken tot een bepaald gebied door de Schuttingmodus (virtuele muur) te gebruiken.

• Wat is plafondvormherkenning (Visionary mapping plus™)? Met deze functie wordt de vorm van het plafond herkend door middel van de camera bovenop en het te reinigen gebied geïdentificeerd en de beste manier bepaald om elk gedeelte van de vloer te bestrijken en te reinigen.

GRONDIGE REINIGING VAN ELKE HOEK

Daar de robotstofzuiger de vloer op een geordende manier reinigt ( ) volgens de plattegrond die is bepaald door de plafondvormherkenningsfunctie, wordt elke hoek van de vloer gereinigd. DIVERSE REINIGINGSSTANDEN Diverse reinigingsstanden zijn voor u beschikbaar.

1. Automatisch: alle ruimten worden automatisch gereinigd.

2. Plaatselijk: een specifiek gebied wordt intensief gereinigd. Kan worden gebruikt om brood- of

koekkruimels op te zuigen.

3. Uitgebreid: loopt tot de batterij bijna leeg is.

4. Handmatig: de vloer kan handmatig worden gereinigd door de robotstofzuiger te verplaatsen.

5. Turbo: aangezien de zuigborstel in deze modus op maximale snelheid draait, reinigt het

apparaat beter.(U kunt de modus kiezen met de afstandsbediening.)

6. Stofsensor: als er stof in de stofzuiger komt, begint de robotstofzuiger de omgeving intensief

te zuigen. (U kunt deze modus bedienen met de afstandsbediening.)

7. Timer: op het ingestelde tijdstip reinigt de robotstofzuiger de vloer.

8. Wekelijks: op het ingestelde tijdstip op een bepaalde dag van de week reinigt de

robotstofzuiger de vloer. productkenmerken _13 DJ68-00632E.indb 13 2012.1.19 9:38:50 AM AUTOMATISCH OPLADEN Als de batterij bijna leeg is, wordt de robotstofzuiger automatisch naar het oplaadstation geleid voor een snelle automatische oplaadsessie. DE FUNCTIE AUTOMATISCH STOFBAK LEGEN VAN DE ROBOTSTOFZUIGER Als de robotstofzuiger na het reinigen terugkeert naar de automatische stofbakleger, wordt het stof uit de robotstofzuiger verwijderd.

PASSEREN VAN EEN DREMPEL

Circa 1 cm Type trap Verticaal type Dankzij zijn vernuftige rijsysteem kan de robotstofzuiger over drempels met een hoogte van circa 1 cm heen en zo alle kamers reinigen. Afhankelijk van de vorm van de drempel is het mogelijk dat de robotstofzuiger niet in staat is om over een drempel te gaan, ook al is deze lager dan 1 cm. OBSTAKELS VERMIJDEN Als de robotstofzuiger een obstakel tegenkomt tijdens het zuigen, zorgt de obstakelsensor ervoor dat de stofzuiger het vermijdt en gaat door met zuigen. (Mogelijk raakt de stofzuiger smalle of fijne obstakels.) VALBEVEILIGING De 3 steiltesensoren detecteren obstakels zoals omlaag leidende trappen of de drempel van de voordeur om te voorkomen dat de robotstofzuiger naar beneden valt. VEILIGHEIDSINRICHTING stop Als de robotstofzuiger wordt opgetild tijdens het zuigen, worden de wieltjes, de zuigborstel, de zuigmotor en de draaiende zijborstels automatisch stopgezet door de sensor. 14_ productkenmerken DJ68-00632E.indb 14 2012.1.19 9:38:51 AM montage van de stofzuiger ONDERDELEN 02 MONTAGE ■ Stofzuiger ■ Afstandsbediening ■ Oplader (station) ■ Andere onderdelen (Batterijen van type AAA) Gebruiksaanwijzing / 2 batterijen VIRTUAL GUARD Snelstartgids Tapijtonderdeel Reservefilter Zuigborstel montage _15 DJ68-00632E.indb 15 2012.1.19 9:38:51 AM

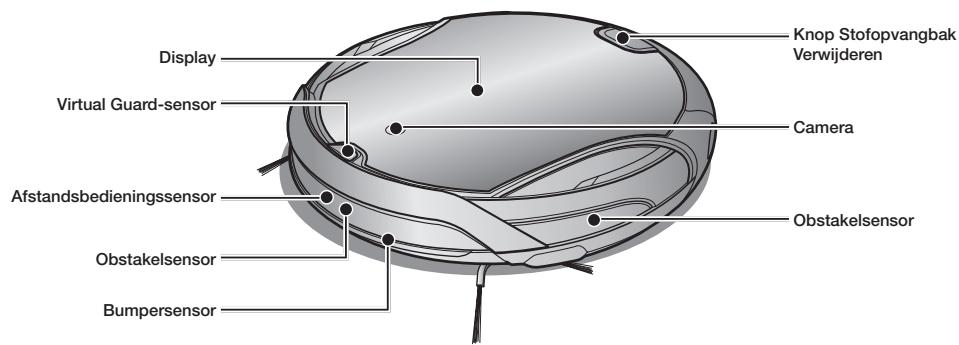

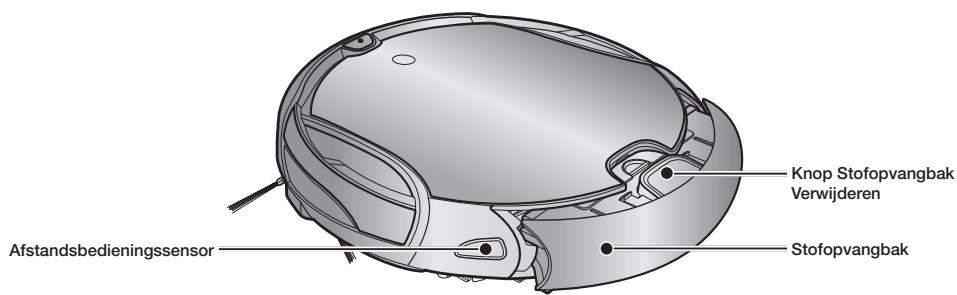

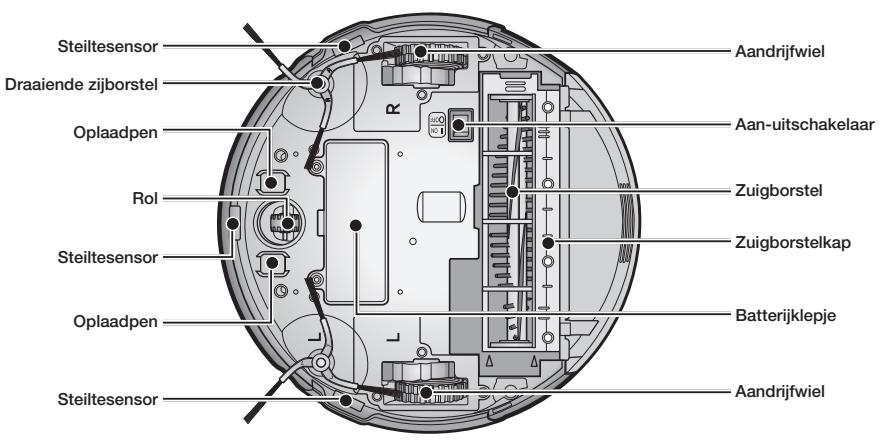

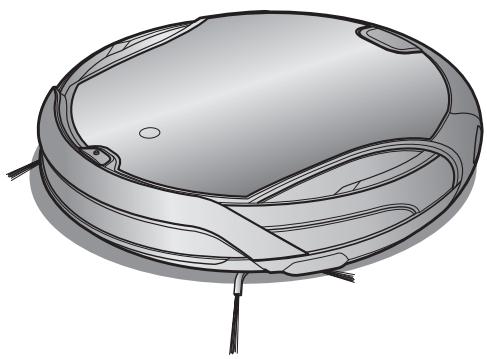

NAMEN VAN DE ONDERDELEN

■ Stofzuiger Knop Stofopvangbak Verwijderen Display Virtual Guard-sensor Camera Afstandsbedieningssensor Obstakelsensor Obstakelsensor Bumpersensor Voorkant Knop Stofopvangbak Verwijderen Stofopvangbak Afstandsbedieningssensor Zijkant Steiltesensor Aandrijfwiel Draaiende zijborstel Aan-uitschakelaar Oplaadpen Zuigborstel Rol Zuigborstelkap Steiltesensor Batterijklepje Oplaadpen Aandrijfwiel Steiltesensor Onderkant 16_ montage DJ68-00632E.indb 16 2012.1.19 9:38:52 AM ■ Oplader (station) Keuzeknop Automatisch legen aan/uit Knop stofopvangbak verwijderen Stofopvangbak 02 MONTAGE FULL-lampje (rood) Lamp Autom. legen (rood) Aan-uitknop Oplaadlamp (groen) Aan-uitlamp (rood) Cycloondeksel Stofinlaat van de stofopvangbak Oplaadpolen ■ VIRTUAL GUARD Modus-/aan-uitknop Moduslamp Stofzuigerdetectiesensor Afstandsdetectiesensor ■ De batterijen plaatsen Er zijn geen batterijen bij het product geleverd. Batterijen moeten apart worden aangeschaft. Plaats vóór gebruik de alkalinebatterijen (type D).

Plaats de batterijen in de VIRTUAL GUARD, zoals aangegeven in de figuur hierboven. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD niet werken.) Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt. ❈ Specificatie: Alkalinebatterijen type D (LR20) montage _17 DJ68-00632E.indb 17 2012.1.19 9:38:53 AM ■ Afstandsbediening Aan-uit Opnieuw opladen Automatisch Uitgebreid Richtingknoppen Plaatselijk (achteruit bewegen wordt niet ondersteund) Start/Stop Handmatig Stofsensor Turbo Geluid Klok Timer/Weekly ■ De batterijen in de afstandsbediening plaatsen Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst. Plaats vóór gebruik de alkalinebatterijen (type AAA).

Til het klepje van het batterijcompartiment aan de achterkant van de afstandsbediening omhoog, terwijl u op de vergrendelknop drukt.

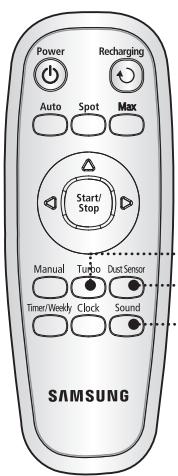

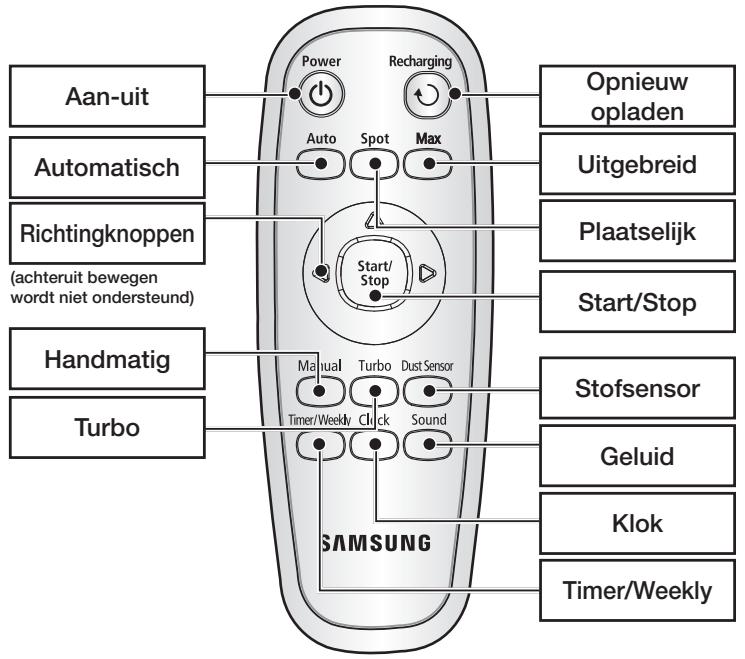

Plaats de batterijen in de afstandsbediening, zoals aangegeven in de figuur hierboven. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening niet werken.) Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt. ❈ Specificatie: Alkalinebatterijen type AAA 18_ montage DJ68-00632E.indb 18 2012.1.19 9:38:54 AM ■ Display

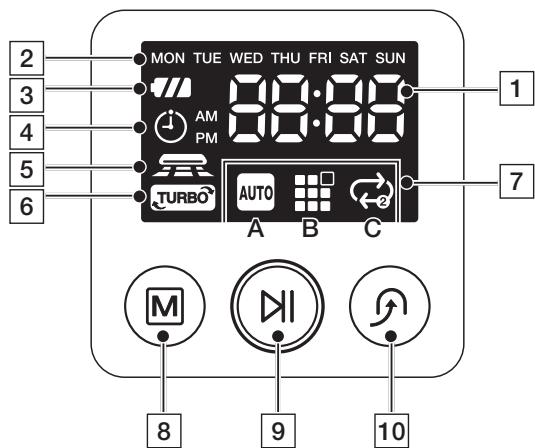

Cijferdisplay Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven. Ingestelde tijd voor wekelijks reinigen Als u instelt dat de robotstofzuiger wekelijks op dezelfde dag en tijd met stofzuigen moet beginnen, gaat het pictogram voor de geselecteerde dag van de week branden. Batterijniveau-indicator Tijdens het opladen: de voortgang van het opladen wordt in 3 stappen weergegeven. Tijdens het gebruik: het laadniveau van de batterij wordt weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanneer de batterij volledig leeg is, knippert er één niveau om “Lo” aan te geven.) Timer Als er een reiniging is ingepland, licht het Timer-pictogram op. Stofsensor dit pictogram licht op wanneer de Stofsensor is geselecteerd. Turbo Dit pictogram licht op wanneer de turbo is geselecteerd. Display voor reinigingsstanden Na elke druk op de knop reinigingsmodus wordt de desbetreffende reinigingsmodus weergegeven. (A) Automatisch: dit pictogram licht op wanneer de Automatische reinigingsmodus is geselecteerd. (B) Plaatselijk: dit pictogram licht op wanneer de Lokale reinigingsmodus is geselecteerd. (C) Uitgebreid: dit pictogram licht op wanneer de Uitgebreide reinigingsmodus is geselecteerd. KNOPPENGEDEELTE

- Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop ( ) om het reinigen te starten.

- Druk hierop om het reinigen te starten en stoppen. 10.Opnieuw opladen - Als deze knop wordt ingedrukt, keert de robotstofzuiger terug naar het oplaadstation om de batterij op te laden. montage _19 DJ68-00632E.indb 19 2012.1.19 9:38:55 AM de stofzuiger gebruiken

DE ROBOTSTOFZUIGER INSTALLEREN

Volgorde van installatie

1. De aan-uitschakelaar aan of uit zetten.

Om de robotstofzuiger te kunnen gebruiken, moet u de aanuitschakelaar aan de onderkant van het apparaat in de AAN-stand zetten.

2. Het oplaadstation installeren

Om de robotstofzuiger te kunnen opladen, moet eerst het oplaadstation worden geïnstalleerd. Bij aankoop van het product is de batterij nog niet geladen. Daarom moet deze voor gebruik eerst worden opgeladen.

3. De batterij opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De tijd instellen

Stel de tijd in voor het uitvoeren van de opties voor geplande en dagelijkse reiniging.

5. De VIRTUAL GUARD installeren

U kunt de robotstofzuiger beperken tot een bepaald gebied door de VIRTUAL GUARD (virtuele muur) te gebruiken. De aan-uitschakelaar aan of uit zetten. Voor het gebruik van de robotstofzuiger, moet u de aanuitschakelaar op AAN zetten. Als u de noodstop-schakelaar aanzet, worden alle instellingen met uitzondering van de huidige tijd en de wekelijkse gereserveerde tijden gereset.

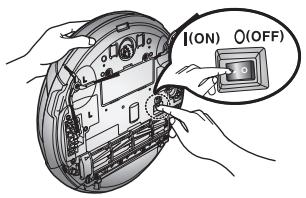

1. Til de stofzuiger op en zet de aan-uitschakelaar aan

waarbij u erop let geen andere knop in te drukken. - Als de pictogrammen niet gaan branden, geeft dat aan dat de batterij leeg is. In dit geval moet de robotstofzuiger worden aangesloten op het oplaadstation nadat de aan-uitschakelaar is aangezet. - De ingestelde tijd kan verschillen van de huidige tijd. Als de ingestelde tijd niet correct is, stel dan de tijd als de juiste tijd in. VOORZORG Als de aan-uitschakelaar wordt uitgezet, wordt de robotstofzuiger niet opgeladen, zelfs als hij is aangesloten op het oplaadstation. 20_ bediening DJ68-00632E.indb 20 2012.1.19 9:38:56 AM Het oplaadstation plaatsen Aan-uitlamp Oplaadlamp 03 BEDIENING

1. Plaats het oplaadstation op een vlakke

2. Er mogen zich 0,5 m links en rechts en 1 m vóór het

oplaadstation geen obstakels en hellingen bevinden.

3. Plaats het oplaadstation op een locatie die voor de robotstofzuiger

4. Laat het netsnoer langs de muur lopen.

5. Wanneer het een houten vloer betreft, plaatst u het oplaadstation

in dezelfde richting als de houtnerven. OPMERKING Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten. - Als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation niet vinden en kan de batterij niet automatisch worden opgeladen. - Als de robotstofzuiger van het oplaadstation wordt losgemaakt, wordt de batterij automatisch ontladen. bediening _21 DJ68-00632E.indb 21 2012.1.19 9:38:56 AM Leren hoe de functie Automatisch legen moet worden gebruikt

1. Zet de aan-uitknop op aan.

2. Zet de knop Automatisch legen op Aan.

❈ Als de knop Automatisch legen is uitgeschakeld, voert de stofzuiger de automatische leegfunctie niet uit. ❈ Wanneer de vuilcontainer vol met stof zit, keert de robotstofzuiger terug naar de automatische leger. De automatische leger begint vanzelf met leegmaken. Keuzeknop Automatisch legen aan/uit Lamp Autom. legen (rood)

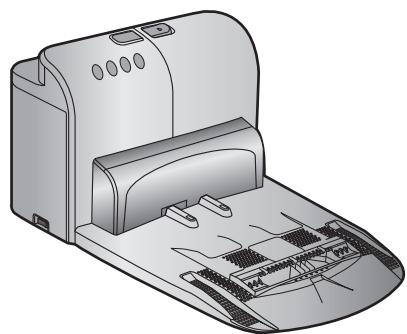

3. Als de robotstofzuiger is aangesloten op de automatische

stofbakleger, begint hij automatisch met legen. ❈ Tijdens het reinigen: als de robotstofzuiger de huidige reinigingsbeurt bij het oplaadstation start en de stofopvangbak vol is, gaat de robot de stofopvangbak legen.

4. Als de automatische stofbakleger vol is, gaat de FULLlampje branden. Leeg de automatische stofbakleger. Reinig

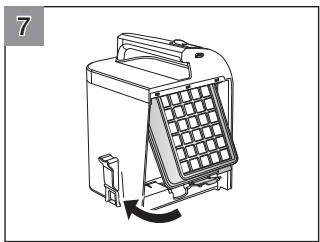

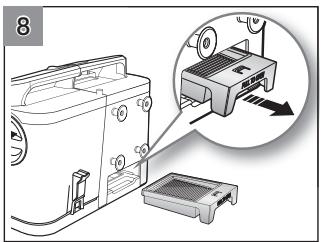

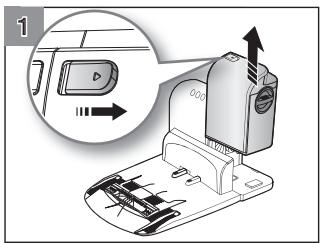

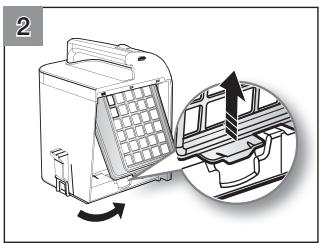

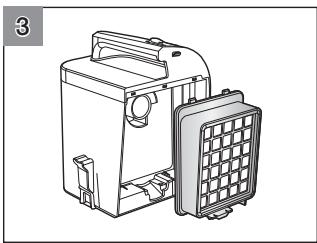

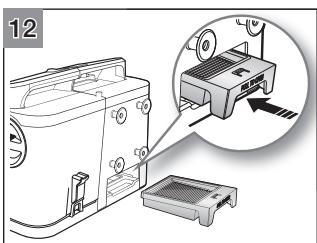

de luchttoevoer aan de onderkant. Reinig het filter. ❈ De robotstofzuiger kan het zware stof niet opzuigen. Leeg de stofzak van de robotstofzuiger regelmatig. FULL-lampje Bevestigen van het tapijtonderdeel Bevestig het tapijtonderdeel, zodat de robotstofzuiger soepel over het tapijt zal rollen.

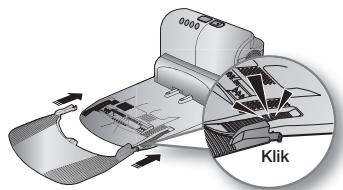

1. Zorg ervoor dat het uitsteeksel in het midden onder de

automatische leger komt en duw verder tot u een “klik” hoort (volg de richting van de pijlen). Klik

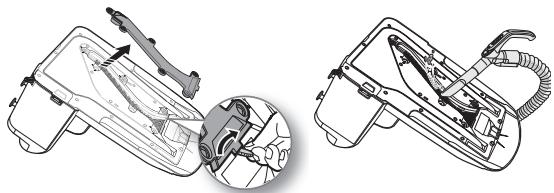

2. Duw voor alle andere oppervlakten (dus niet tapijt)

de bevestigingen aan beide kanten terug en trek het tapijtonderdeel uit (in de richting van de pijlen). 22_ bediening DJ68-00632E.indb 22 2012.1.19 9:38:57 AM Opladen Bij aankoop van het product is de batterij nog niet leeg. De robotstofzuiger moet dan eerst handmatig worden opgeladen. Aan-uitlamp Oplaadlamp

1. Breng de oplaadcontactpunten van de stofzuiger

op gelijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een oplaadgeluid uit het oplaadstation hoort. - Het oplaadlampje wordt groen. Aan-uitlamp

2. Controleer de oplaadstatus van de robotstofzuiger.

- Als het opladen begint, worden “de resterende batterijspanning” en “ ” achtereenvolgens weergegeven op het statusdisplay. - Wanneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en “FULL” op het display weergegeven. Knipperen Knipperen ■ Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zal deze zichzelf automatisch bij het oplaadstation opladen. ■ Als de robotstofzuiger ergens anders begint te zuigen dan op de plaats van het oplaadstation en het oplaadstation niet kan localiseren tijdens het zuigen, stopt hij vlak bij de plaats waar hij begon met zuigen. ■ Wanneer de batterijniveau-indicator tijdens het reinigen knippert en “Lo” op het display wordt weergegeven, kan de robotstofzuiger niet met de afstandsbediening of de knoppen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct naar het oplaadstation dragen om de batterij weer op te laden. (Dit gebeurt wanneer de batterij nog niet opgeladen is.) 03 BEDIENING Zet de aan-uitschakelaar aan de onderkant van het product in de stand AAN. Oplaadlamp Opladen Volledig opgeladen <Oplaaddisplay> Opladen voltooid Opladen Opladen vereist bediening _23 DJ68-00632E.indb 23 2012.1.19 9:39:2 AM OPMERKING

• Na aankoop van het product duurt het ongeveer 180 minuten om de batterij volledig op te laden. Daarna kunt u de stofzuiger circa 100 minuten gebruiken voordat deze opnieuw moet worden opgeladen.
• Wanneer de batterij wordt opgeladen terwijl deze oververhit is, kan de oplaadtijd langer duren.
• Maatregelen wanneer het opladen niet soepel verloopt. Wanneer de robotstofzuiger niet automatisch kan worden opgeladen, moet u het volgende proberen: - Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitstand en weer in de aanstand. - Haal de stekker van het oplaadstation uit het stopcontact en steek deze er weer terug in. - Controleer of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg deze contactpunten op de stofzuiger en het oplaadstation met een droge doek schoon. - Controleer of er zich sterk reflecterende objecten in de buurt van het oplaadstation bevinden.
• Wanneer de robotstofzuiger van het oplaadstation wordt gehaald, zal de batterij na verloop van tijd leeg raken. - Laad de robotstofzuiger zo mogelijk op met behulp van het oplaadstation. (Wanneer u voor langere tijd van huis bent vanwege een zakenreis, een vakantie, enzovoorts, moet u de aan-uitschakelaar op de robotstofzuiger in de uitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de apparaten opbergen.) DE BATTERIJ ■ De robotstofzuiger wordt gevoed door een milieuvriendelijke oplaadbare Lithium-ion (Li-ion) batterij en de functie ter voorkoming van overlading garandeert een langere levensduur. ■ De garantieperiode van de batterij is 6 maanden vanaf de aankoopdatum. ■ Als u een batterij koopt, vraag dan het klantenservicecentrum ) en om een batterij met het originele Samsung-logo ( modelnummer.

Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken. Haal de batterij niet uit elkaar en pas deze niet aan. Laad de batterij op op een locatie met goede ventilatie. Stel de batterij niet bloot aan vuur en verhit hem niet. Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan. Bewaar hem binnenshuis (0°C~40°C). Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijke manier verwijderen. Werp deze batterijen niet weg bij het normale huishoudelijk afval. Houd u bij het verwijderen van oude batterijen aan alle lokale regelgeving. ❈ Als de batterij niet meer werkt, haal hem dan niet uit elkaar. Neem contact op met het dichtstbijzijnde klantenservicecentrum. ❈ Een langere oplaadtijd en kortere batterijduur wijst erop dat de batterij bijna op is. Neem contact op met een geautoriseerd klantenservicecentrum om uw batterij te vervangen. De oplaadbare batterij die in dit product zit mag niet door de gebruiker worden vervangen. Neem contact op met het dichtstbijzijnde klantenservicecentrum. 24_ bediening DJ68-00632E.indb 24 2012.1.19 9:39:2 AM De tijd instellen De klok geeft de huidige tijd weer. U kunt de huidige tijd wijzigen door middel van de volgende stappen. ■ U kunt de tijd alleen instellen met de afstandsbediening. Knippert 03 BEDIENING Afstandsbediening Configuratievolgorde

1. Druk op de klok-knop.

- De huidige tijd wordt weergegeven. Knippert

2. Druk op de klok-knop.

- De dag van de week gaat knipperen. Druk op de knop Y of Z om de dag van de week in te stellen. Verlagen Verhogen Verlagen Verhogen

3. Druk op de klok-knop. Druk

op de knop Y of Z om de uren in te stellen. Verlagen Verhogen

4. Druk op de klok-knop. Druk

op de knop Y of Z om de minuten in te stellen. Knippert Knippert Knippert De instellingen annuleren Afstandsbediening

5. Druk op de klok-knop.

- De waarde die u instelt gaat knipperen en de instellingen zijn voltooid.

Druk op de start/stop-knop om de instelling te annuleren en de modus Tijd Instellen te verlaten.

Als er tijdens het instellen van de tijd gedurende 1 minuut geen knoppen worden ingedrukt, wordt de tijdinstelling automatisch verlaten. bediening _25 DJ68-00632E.indb 25 2012.1.19 9:39:2 AM

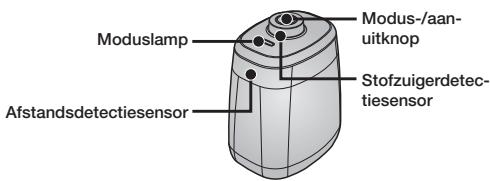

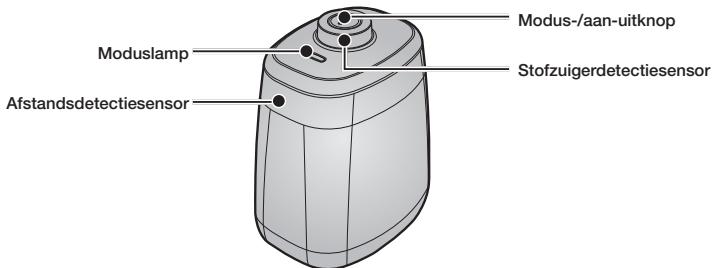

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger beperken tot een bepaald gebied door de Virtual Guard (virtuele muur) te gebruiken. Moduslamp Afstandsdetectiesensor Modus-/aanuitknop Stofzuigerdetectiesensor Bediening van de knoppen

1. Bediening moduslampje

- Virtual Guard (virtuele muur): Het rode lampje knippert. - Uit: het lampje is uitgeschakeld.

2. DE TIJD INSTELLEN

- Als u op de modus/aan-uitknop drukt, wordt Virtual Guard (virtuele muur) ➝ uitstand in deze volgorde geselecteerd. ❈ De afstand van de virtuele muur is minimaal 2,5 m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot. Een virtuele muur vormen VIRTUAL GUARD creëert een onzichtbare barrière die de robotstofzuiger niet kan overschrijden. Bijv. voor potten, meubels, de voordeur etc...

1. Selecteer de Virtual Guard met behulp van de

modus-/aan-uitknop . - Het moduslampje knippert rood.

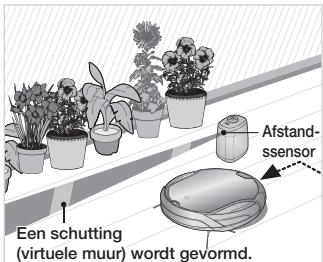

2. Plaats de VIRTUAL GUARD bij de ingang van de

kamer waarvan u de toegang wilt blokkeren. - Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden. Afstandssensor Een schutting (virtuele muur) wordt gevormd. 26_ bediening DJ68-00632E.indb 26 2012.1.19 9:39:3 AM De infraroodsensor VOORZORG 03 BEDIENING

• De infrarood signaaltransmissie is mogelijk niet [Prioriteit infraroodsignalen] optimaal op plaatsen die zijn blootgesteld aan halogeenlampen of op locaties buiten.
• De robotstofzuiger gebruikt drie apparaten

die gebruik maken van en een apparaat werkt mogelijk niet bij een ander apparaat met een AfstandsVirtual Oplader hogere prioriteit. bediening guard

• Als u de robotstofzuiger met de afstandsbediening bedient, kan de robotstofzuiger de virtuele muur of de VIRTUAL GUARD overschrijden of tegen een obstakel aanrijden, omdat het signaal van de afstandsbediening een hogere prioriteit heeft dan dat van de VIRTUAL GUARD.
• Als u de robotstofzuiger in een kleine ruimte gebruikt of op kleine afstand, werkt hij mogelijk slecht door interferentie van de infraroodsignalen.
• Installeer de VIRTUAL GUARD op enige afstand van de oplader, want automatisch opladen kan worden onderbroken als de VIRTUAL GUARD in de buurt van de oplader komt.
• Als meer dan één robotstofzuiger tegelijkertijd wordt gebruikt, werken zij mogelijk niet goed door interferentie van de infraroodsignalen. bediening _27 DJ68-00632E.indb 27 2012.1.19 9:39:3 AM

DE ROBOTSTOFZUIGER GEBRUIKEN

U kunt alle robotstofzuigfuncties starten en stoppen. ■ Alle functies van de robotstofzuiger werken alleen wanneer de aan-uitschakelaar in de stand AAN staat. ■ Wanneer de robotstofzuiger in bedrijf is, drukt u op de toets ) om de desbetreffende activiteit te annuleren en een functie te selecteren. Het apparaat aan- of uitzetten Het apparaat aanzetten

Stofzuiger: druk op de toets (

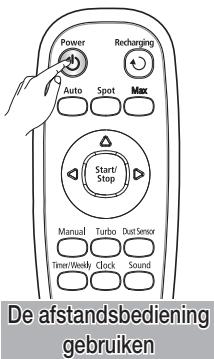

Het apparaat uitzetten - Afstandsbediening: druk op de toets [Power].

Stofzuiger: houd de knop ( ) 3 seconden ingedrukt. ❈ Als er gedurende 1 minuut nadat het apparaat is aangezet geen toets wordt ingedrukt, wordt het apparaat automatisch uitgeschakeld om te voorkomen dat de batterij op raakt. U kunt het apparaat weer aanzetten door de aan-uitschakelaar (start/ stop) op de stofzuiger ingedrukt te houden. De afstandsbediening gebruiken Reiniging starten/stoppen Starten - Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebreid, Handmatig. - Stofzuiger: selecteer de modus Automatisch/Lokaal/Uitgebreid/ door op de knop ( ) en vervolgens op de knop ( ) te drukken.

Wanneer de reiniging start, komt de robotstofzuiger in beweging. ) drukt zonder een reinigingsmodus te ❈ Wanneer u op de knop ( selecteren, wordt er een Automatische reiniging uitgevoerd. Stoppen

Als u wilt stoppen drukt u op de knop ( ) op de afstandsbediening of op de stofzuiger. Wanneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand. De stofzuigerknoppen gebruiken 28_ bediening DJ68-00632E.indb 28 2012.1.19 9:39:3 AM Opnieuw opladen 03 BEDIENING Met behulp van de knop Opnieuw opladen kunt u de robotstofzuiger naar het oplaadstation laten terugkeren. ■ Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop ) om de desbetreffende activiteit te annuleren en drukt u de knop Opnieuw opladen.

1. Druk op de oplaad-knop.

”) wordt weergegeven op het display en de robotstofzuiger keert terug naar het oplaadstation om te worden opgeladen.

2. U kunt de robotstofzuiger stoppen op weg naar de oplader door te

drukken op de knop (

3. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop

voor opnieuw opladen wanneer de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt. De afstandsbediening gebruiken Probleemoplossing wanneer de robotstofzuiger niet naar het oplaadstation terugkeert - Controleer de plaatsing van het oplaadstation - Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger niet naar zich toe kan leiden. - Als het oplaadstation meer dan 5 m van de robotstofzuiger verwijderd is: Het kan langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd. ■ Laad de robotstofzuiger in de volgende gevallen handmatig op. - Als het oplaadstation in een hoek is geïnstalleerd. - Als de batterij helemaal leeg is. - Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten. - Als de robotstofzuiger niet over de drempel heen kan naar de locatie waar de oplader is geïnstalleerd. De stofzuigerknoppen gebruiken

bediening _29 DJ68-00632E.indb 29 2012.1.19 9:39:4 AM Automatische reiniging De robotstofzuiger verplaatst zichzelf en reinigt automatisch het huis tot het reinigen is voltooid. ■ Als u op de start/stop-knop op de stofzuiger drukt of op de afstandsbediening zonder een reinigingsmodus te selecteren, start een automatische reinigingsbeurt. ■ Als het reinigen begint, terwijl de robotstofzuiger is aangesloten op het oplaadstation, is de tijd om terug te keren naar de oplader minder lang, omdat de robotstofzuiger zich zijn oorspronkelijke positie herinnert tijdens het verplaatsen. ■ Als de robotstofzuiger ergens anders begint te zuigen dan op de plaats van het oplaadstation en het oplaadstation niet kan localiseren tijdens het zuigen, stopt hij vlak bij de plaats waar hij begon met zuigen. ■ Als het batterijniveau te laag is tijdens het reinigen, keert de robotstofzuiger automatisch terug naar het oplaadstation en gaat door met reinigen nadat de batterij is opgeladen. (er wordt één reinigingshandeling hervat) Stofzuigerknop Afstandsbedieningknop Configuratievolgorde

annuleren. Over de functie Reinigen hervatten

• Als uw robotstofzuiger heeft gezien dat het reinigen is voltooid, wordt de functie reinigen hervatten niet uitgevoerd. OPMERKING
• Als u de robotstofzuiger verplaatst terwijl hij wordt opgeladen of op een knop drukt, gaat de robotstofzuiger ervan uit dat het reinigen is voltooid en wordt het reinigen niet hervat. VOORZORG

• Verplaats de robotstofzuiger niet tijdens het reinigen of druk niet op een knop. Anders gaat de robotstofzuiger ervan uit dat het reinigen is voltooid en begint het reinigen weer van voren af aan.
• Telkens als u op de turbo-knop drukt, gaat het turbopictogram op het display achtereenvolgens aan en uit. Als het turbo-pictogram gaat branden, kunt u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op het display achtereenvolgens aan en uit. Als het stofsensor-pictogram gaat branden, kunt u beginnen met reinigen in stofsensor-modus. Normale modus Turbo-modus Stofsensor-modus Reinigen voltooid 30_ bediening DJ68-00632E.indb 30 2012.1.19 9:39:4 AM Plaatselijke reiniging Stofzuigerknop Circa 1,5 m Circa 1,5 m 03 BEDIENING U kunt ook een specifieke plek met veel kruimels, stof enz. reinigen. ■ Verplaats de robotstofzuier naar de plaats waar u een plaatselijke reiniging wilt uitvoeren. Afstandsbedieningknop Configuratievolgorde

1. De modus instellen.

Normale modus In de Plaatselijke modus reinigt de robotstofzuiger een gebied van 1,5 mm lang en 1,5 m breed. Als het reinigen is voltooid, verschijnt er op de robotstofzuiger End, Stop en Standby. Als de robotstofzuiger wordt aangesloten op het oplaadstation, wordt plaatselijk reinigen niet ondersteund. OPMERKING VOORZORG

• Telkens als u op de turbo-knop drukt, gaat het turbopictogram op het display achtereenvolgens aan en uit. Als het turbo-pictogram gaat branden, kunt u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op het display achtereenvolgens aan en uit. Als het stofsensor-pictogram gaat branden, kunt u beginnen met reinigen in stofsensor-modus. Turbo-modus Stofsensor-modus Reinigen voltooid bediening _31 DJ68-00632E.indb 31 2012.1.19 9:39:5 AM Uitgebreide reiniging De robotstofzuiger verplaatst zich automatisch en reinigt totdat de batterij leeg is en het batterijniveau knippert slechts één niveau. ■ Als het reinigen begint, terwijl de robotstofzuiger is aangesloten op het oplaadstation, is de tijd om terug te keren naar de oplader minder lang, omdat de robotstofzuiger zich zijn oorspronkelijke positie herinnert tijdens het verplaatsen. ■ Als de robotstofzuiger ergens anders begint te zuigen dan op de plaats van het oplaadstation en het oplaadstation niet kan localiseren tijdens het zuigen, stopt hij vlak bij de plaats waar hij begon met zuigen. ■ Als het batterijniveau te laag is tijdens het reinigen, keert de robotstofzuiger automatisch terug naar het oplaadstation en gaat door met reinigen nadat de batterij is opgeladen. (er wordt één reinigingshandeling hervat) Stofzuigerknop Afstandsbedieningknop Configuratievolgorde

1. De modus instellen.

3keer Twee keer in oplaad-modus

annuleren. Over de functie Reinigen hervatten

• Als de robotstofzuiger ervan uitgaat dat het reinigen is voltooid, wordt reinigen hervatten niet uitgevoerd. OPMERKING
• Als u de robotstofzuiger verplaatst terwijl hij wordt opgeladen of op een knop drukt, gaat de robotstofzuiger ervan uit dat het reinigen is voltooid (het reinigen wordt niet hervat). VOORZORG

• Verplaats de robotstofzuiger niet tijdens het reinigen of druk niet op een knop. Anders gaat de robotstofzuiger ervan uit dat het reinigen is voltooid en begint het reinigen weer van voren af aan.
• Telkens als u op de turbo-knop drukt, gaat het turbopictogram op de display achtereenvolgens aan en uit. Als het turbo-pictogram gaat branden, kunt u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als het stofsensor-pictogram gaat branden, kunt u beginnen met reinigen in stofsensor-modus. Normale modus Turbo-modus Stofsensor-modus 32_ bediening DJ68-00632E.indb 32 2012.1.19 9:39:5 AM Handmatige reiniging Afstandsbedieningknop 03 BEDIENING U kunt de robotstofzuiger verplaatsen om een specifieke plek te reinigen met behulp van de afstandsbediening. ■ Verplaats de robotstofzuiger naar de plaats waar u een handmatige reiniging wilt uitvoeren. ■ U kunt handmatig reinigen met behulp van de afstandsbediening. Configuratievolgorde

1. De modus instellen.

• Als de robotstofzuiger wordt aangesloten op het oplaadstation, wordt handmatig reinigen niet ondersteund.
• Indien er gedurende 1 minuut geen input is, schakelt het over naar de standby-modus.
• Telkens als u op de turbo-knop drukt, gaat het turbopictogram op het display achtereenvolgens aan en uit. Als het turbo-pictogram gaat branden, kunt u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op het display achtereenvolgens aan en uit. Als het stofsensor-pictogram gaat branden, kunt u beginnen met reinigen in stofsensor-modus. Richtingknoppen (Vooruit, links, rechts) Achteruit bewegen wordt niet ondersteund. bediening _33 DJ68-00632E.indb 33 2012.1.19 9:39:5 AM Timer instellen In deze modus kunt u de stofzuiger programmeren een eenmalige reiniging uit te voeren op een bepaalde tijd. ■ Een geprogrammeerde reiniging wordt alleen uitgevoerd als de stofzuiger is aangesloten op het oplaadstation. Afstandsbediening Knippert Verlagen Verhogen Verlagen Verhogen Knippert Knippert Knippert Verlagen Knippert Knippert Knippert Time-out

1. Druk op de toets Timer/Weekly.

- De huidige instelling wordt weergegeven en knippert. Druk op de knop Y of Z om de uren in te stellen. ❈ Reinigingsmodus - Als er niet eerder een tijd is ingesteld, wordt de reinigingsmodus ingesteld op automatische modus. Als er wel eerder een tijd is ingesteld, is de reinigingsmodus automatisch ingesteld op de geconfigureerde modus.

2. Druk op de knop Timer/Weekly.

- De tijd verlaagt/verhoogt steeds per 5 minuten. Druk op de knop Y of Z om de minuten in te stellen.

3. Druk op de knop Timer/

Weekly. Druk op de knop Y of Z om de reinigingsmodus in te stellen. - U kunt instellen op automatische of uitgebreide modus.

4. Druk op de knop Timer/Weekly.

- De waarde die u instelt gaat knipperen en de instellingen zijn voltooid. - Als de instellingen zijn voltooid, wordt de geconfigureerde tijd weergegeven. Knippert De instellingen annuleren Verhogen Configuratievolgorde Als u op de start/stop-knop drukt terwijl de stofzuiger oplaadt of u de tijd instelt, worden de instellingen geannuleerd. Let erop dat de instellingen worden geannuleerd als de stofzuiger uit het oplaadstation wordt gehaald. Als er tijdens het instellen van de tijd gedurende 1 minuut geen toetsen worden ingedrukt, wordt de tijdinstelling automatisch verlaten. 34_ bediening DJ68-00632E.indb 34 2012.1.19 9:39:6 AM Wekelijks stofzuigen instellen In deze modus kunt u de stofzuiger programmeren een eenmalige reiniging uit te voeren op een bepaalde tijd op een specifieke dag van de week. ■ Een geprogrammeerde reiniging wordt alleen uitgevoerd als de stofzuiger is aangesloten op het oplaadstation. Din Woe Don Vrij at Zon ~ Configuratievolgorde Standby-modus - In de Standby-modus worden de geprogrammeerde dagen van de week weergegeven. Als er geen gereserveerde tijd is Knippert Verlagen Verhogen Als er een gereserveerde tijd is Knippert Knippert Verlagen Verhogen Verlagen Verhogen Knippert Knippert 03 BEDIENING Afstandsbediening Maa

1. Houd de toets Timer/Weekly

ruim 3 seconden ingedrukt. Druk op de toets Y of Z om de dag van de week in te stellen. - Als er niet eerder een tijd is ingesteld, wordt de huidige dag van de week weergegeven. - Als er geen tijd is ingesteld, wordt --:-- weergegeven.

2. Druk op de toets Timer/

Weekly. Druk op de toets Y of Z om de uren in te stellen. ❈ Als er eerder een tijd is ingesteld, wordt deze weergegeven. ❈ Reinigingsmodus - Als er niet eerder een tijd is ingesteld, wordt de reinigingsmodus ingesteld op automatische modus. Als er eerder een tijd is ingesteld, wordt deze ingesteld op geconfigureerde modus.

3. Druk op de toets Timer/

Weekly. - De tijd verlaagt/verhoogt steeds per 5 minuten. Druk op de toets Y of Z om de minuten in te stellen. bediening _35 DJ68-00632E.indb 35 2012.1.19 9:39:7 AM Afstandsbediening Knippert Verlagen Knippert

4. Druk op de toets Timer/

wekelijks. Druk op de toets Y of Z om de reinigingsmodus in te stellen. - U kunt instellen op automatische of herhalingsmodus.

5. Druk op de toets Timer/

wekelijks. - De waarde die u instelt knippert en de instellingen zijn voltooid. ❈ Nadat de instellingen zijn voltooid, knippert de dag van de week die u hebt ingesteld. Op dat moment kunt u naar stap ( 2 ) gaan en een volgende dag van de week toevoegen. Knippert Knippert

Als u op de start/stop-knop drukt terwijl u een wekelijkse reiniging aan het instellen bent, wordt de instelling voor de huidige dag van de week geannuleerd. Als u de knop dan opnieuw indrukt, verlaat de stofzuiger de modus voor het instellen van de Timer of de wekelijkse reiniging.

Als er tijdens het instellen van de tijd gedurende 1 minuut geen toetsen worden ingedrukt, wordt de modus voor het instellen van de Timer of de wekelijkse reiniging automatisch verlaten. De instellingen annuleren Time-out Verhogen Configuratievolgorde 36_ bediening DJ68-00632E.indb 36 2012.1.19 9:39:7 AM EXTRA FUNCTIES Extra functies gebruiken Turbo-modus Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op het display achtereenvolgens aan en uit. On turbo (Turbo-modus): De zuigborstel draait op maximumsnelheid. Off turbo (Normale modus): De zuigborstel draait op normale snelheid. 03 BEDIENING U kunt de robotstofzuiger gemakkelijker en handiger gebruiken met behulp van diverse extra functies. ■ U kunt de extra functies alleen met de afstandsbediening configureren. Stofsensor-modus Telkens als u op de stofsensor-knop drukt, gaat het stofsensorpictogram op het display achtereenvolgens uit en aan. Stofsensor-modus Aan: Als de stofzuiger in automatische reinigingsmodus voelt dat er op een bepaalde plek stof terecht is gekomen, draait de reiniger en verandert van richting om dat gebied te zuigen en nadat het gebied is gereinigd, hervat hij zijn vorige baan. Als de stofzuiger in Plaatselijke, Uitgebreide of Handmatige modus voelt dat er in een bepaald gebied stof terecht is gekomen, blijft de extra krachtige werking een paar seconden voortduren. Stofsensor-modus uit: de reiniger voelt niet dat er stof is binnengekomen en gaat door in de ingestelde reinigingsmodus. Een geluidseffect selecteren Druk op de geluidsselectieknop om een geluidseffect te selecteren. ■ Telkens als u op deze knop drukt wordt Geluidseffecten → Geluid uit in deze volgorde geselecteerd. - Geluidseffecten: Geluidseffecten afspelen. - Geluid uit: Speelt geen geluid of aankondiging af. bediening _37 DJ68-00632E.indb 37 2012.1.19 9:39:7 AM hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

Instructies voor het reinigen en onderhouden van uw robotstofzuiger ■ Als de aan-uitschakelaar beschadigd is, neem dan contact op met het servicecentrum zodat er geen ongelukken gebeuren. ■ Gebruik geen mechanische apparatuur die niet door de fabrikant is geïnstalleerd en tot vervorming van de stofzuiger kan leiden. ■ Zet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uit voordat u de robotstofzuiger reinigt. De robotstofzuiger kan plotseling beginnen te werken en zo lichamelijk letsel veroorzaken. Het sensorvenster en de camera reinigen U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robotstofzuiger reinigt. ■ Spuit nooit water, thinner, benzeen enz. direct op de stofzuiger. ■ Wrijf het sensorvenster of de camera licht met een zachte doek schoon. Camera Voorsensorvenster Voorsensorvenster en camera Steiltesensorvenster Achtersensorvenster 38_ onderhoud DJ68-00632E.indb 38 2012.1.19 9:39:8 AM De stofopvangbak en de filters reinigen 04 ONDERHOUD Leeg eerst de stofopvangbak voordat u deze reinigt. ■ Als u de stofopvangbak loskoppelt, let er dan op dat u geen stof uit de bak laat vallen. ■ Leeg de stofopvangbak in de volgende gevallen.

1. Als de stofopvangbak vol stof zit.

2. Als de zuigkracht plotseling afneemt.

3. Als het geluid plotseling toeneemt.

1. Druk op de knop voor het verwijderen van de

1. stofopvangbak (PUSH) en trek de stofopvangbak los.

2. Haal de stofopvangbak los door deze te trekken in de richting van

de pijl in de figuur.

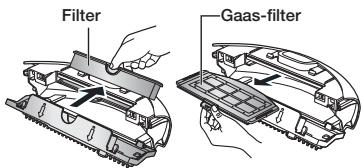

3. Verwijder het filter en het gazen filter uit de stofopvangbak.

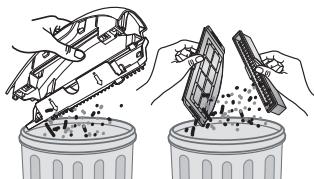

4. Schud het stof uit filter, gazen filter en stofopvangbak.

❈ U kunt deze met water reinigen. Nadat u met water hebt gereinigd:

1. Stofopvangbak: veeg het water er helemaal af.

2. Filter, gazen filter: goed laten drogen en daarna weer in

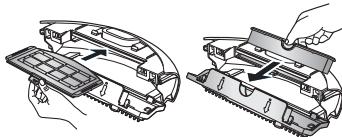

5. Plaats het filter en het gazen filter weer in de

stofopvangbak. - Zet het gazen filter in elkaar met het rooster naar onderen. Als de richting niet correct is, kunt u het niet in elkaar zetten. VOORZORG Als de stofopvangbak zonder het filter wordt gemonteerd, verschijnt de foutcode C08. Let erop dat het filter wordt gemonteerd.

6. Sluit de stofopvangbak en installeer deze op de stofzuiger.

onderhoud _39 DJ68-00632E.indb 39 2012.1.19 9:39:8 AM DE BAK VAN DE AUTOMATISCHE STOFBAKLEGER LEGEN.

1. Verwijder de stofopvang in de richting van de pijl.

2. Schuif de vergrendelstang omlaag om het deksel van de

stofopvangbak te openen. ❈ Open het deksel nadat de stofopvangbak boven de vuilnisbak is geplaatst. Schuif de vergrendelstang omlaag om het deksel uit de stofopvangbak te openen.

3. Schud het stof van de stofopvangbak.

4. Sluit u het deksel van de stofopvangbak tot dit vastklikt en

bevestig daarna de opvangbak aan de stofzuiger. Klikken DE CYCLOON VAN DE AUTOMATISCHE STOFBAKLEGER REINIGEN.

Verwijder de stofopvangbak, draai en open het cycloondeksel in de richting van de pijl.

Verwijder vreemde deeltjes uit de binnenkant van de cycloon.

Na het reinigen draait u en sluit u het cycloondeksel in de richting van de pijl. 40_ onderhoud DJ68-00632E.indb 40 2012.1.19 9:39:8 AM HET FILTER VAN DE AUTOMATISCHE STOFBAKLEGER REINIGEN.

Nadat de opvangbak is verwijderd, schudt u het stof uit het filter.

Reinig het filter met water.

Monteer eerst de bovenkant van het filter en daarna de houder aan de onderkant.

Droog het filter in de schaduw.

Trek het filter naar voren en verwijder het van de stofopvangbak.

Reinig het filter met water. Verwijder het filter van de stofopvangbak. 04 ONDERHOUD Verwijder de stofopvangbak in de Trek de houder van het filter in de richting van de pijl. richting van de pijl. Droog het filter in de schaduw. Reinig het filter met een borstel.

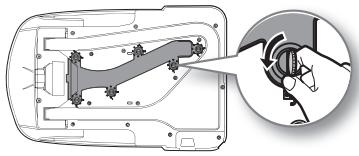

de onderkant naar boven wijst. Open daarna de 6 bevestigingsschroeven door middel van een munt, zoals aangegeven in de figuur.

2. Verwijder de klep van de

onderkant van de automatische stopopvangleger door middel van een munt en reinig daarna de klep.

3. Reinig de klep met water.

4. Droog de klep in de schaduw.

5. Na het reinigen sluit u de klep in de richting van de pijl.

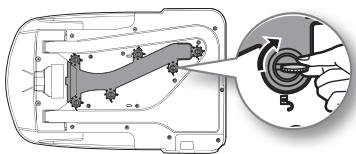

6. Bevestig de 6 bevestigingsschroeven, zoals weergegeven

in de figuur hiernaast in de richting van de pijl. 42_ onderhoud DJ68-00632E.indb 42 2012.1.19 9:39:14 AM

DE ROBOTSTOFZUIGER REINIGEN

De zuigborstel reinigen U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger in de stand UIT zetten, voordat u de robotstofzuiger reinigt.

• Daar het stof uit de stofopvangbak kan komen, maakt u de VOORZORG opvangbak los voordat u de zuigborstel reinigt.

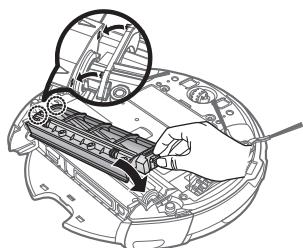

1. Nadat u hebt gecontroleerd of er vreemde deeltjes in zitten, drukt

u op de haak die bevestigd is aan de borsteldeksel om deze los te maken.

2. Licht de zuigborstel op uit de stofzuiger.

3. Verwijder vreemde deeltjes, zoals lange haren of touwtjes die om de

zuigborstel zitten met behulp van een borstel of een stofzuiger. onderhoud _43 DJ68-00632E(NL-3).indd 43 2012.1.19 9:54:24 AM

4. Na een reinigingsbeurt, bevestigt u eerst de zijkant van de

zuigborstel tegenover de aan-uitschakelaar en bevestigt daarna de andere kant.

5. Plaats de zijkant in de twee gleuven en zet deze in elkaar

door deze iets omlaag te schuiven tot het vastklikt. VOORZORG

• U voorkomt dat de robotstofzuiger geblokkeerd raakt door erop te letten geen tandenstokers of wattenstaafjes op te zuigen.
• Als het verwijderen van vreemde deeltjes lastig is, neem dan contact op met een klantenservicecentrum.
• Daar de zuigborstel het stof van de vloer zuigt, gaan lange touwtjes of haren vastzitten rond de borstel. Controleer en reinig de zuigborstel regelmatig. 44_ onderhoud DJ68-00632E(NL-3).indd 44 2012.1.19 12:12:22 PM Reinigen van de zijborstel voor reiniging van randen 04 ONDERHOUD U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger in de stand UIT zetten, voordat u de robotstofzuiger reinigt.

1. Controleer of de zijborstel verbogen is of dat er vreemde deeltjes

vastzitten in de borstel.

2. Trek rubber handschoenen aan, wikkel de zijborstel gedurende

10 seconden in een doek met warm water en veeg af met de doek.

3. De zijborstel omkeren, herhaal de procedures in stap 2.

4. Als haar of touwtjes om de stofzuiger en zijborstel

zitten, verwijder dan de zijborstel door deze met een kruiskopschroevendraaier los te schroeven.” Controleer bij het opnieuw monteren van de borstel de "L"-markering op de zijborstel en de "L"-markering op de stofzuiger en monteer daarna de zijborstel. (Letter “R” is gegraveerd in de rechter zijborstel.) OPMERKING

Daar de zijborstel snel haar en andere vreemde deeltjes aantrekt, moet deze vaak worden gereinigd. Te veel vreemde deeltjes aan de zijborstel kan de borstel beschadigen. onderhoud _45 DJ68-00632E.indb 45 2012.1.19 9:39:17 AM Het aandrijfwiel reinigen U moet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger in de stand UIT zetten, voordat u de robot reinigt. ■ Als de robotstofzuiger plotseling zigzag gaat rijden, kan dit komen door vreemde deeltjes die vastzitten in het aandrijfwiel.

1. Als u het aandrijfwiel reinigt, legt u een zachte doek op de vloer, keert

u de stofzuiger om en zet hem zorgvuldig neer.

2. Controleer op vreemde deeltjes en verwijder die zo nodig door

middel van een stok of een niet puntige tang. 46_ onderhoud DJ68-00632E.indb 46 2012.1.19 9:39:18 AM problemen oplossen CONTROLELIJST VÓÓR BELLEN MET DE KLANTENSERVICE Symptoom Checklijst Maatregelen

• Is de stofopvangbak gemonteerd? • Plaats de stofopvangbak.
• Staat de aan-uitschakelaar in de stand AAN?

• Zet de aan-uitschakelaar in de stand AAN.

• Staat reinigingsmodus in het display in de stand AAN?

• Druk op de toets . (U kunt hem uitzetten door de toets 3 seconden of langer ingedrukt te houden.)

• Knippert van het batterijniveau slechts één niveau en verschijnt 'Lo' op het display?

• Til de robotstofzuiger op en sluit de stofzuiger handmatig aan op de oplader om hem op te laden. 05 PROBLEMEN OPLOSSEN Robotstofzuiger werkt helemaal niet voor het reinigen.

• De robotstofzuiger werkt niet als
• Vervang de batterijen in de de batterij in de afstandsbediening afstandsbediening. (AAA type) leeg is. De robotstofzuiger is • Knippert van het batterijniveau gestopt tijdens het slechts één niveau en verschijnt reinigen. 'Lo' op het display? De zuigkracht is zwak.

• Til de robotstofzuiger op en sluit handmatig aan op de oplader om hem op te laden.

• Is de robotstofzuiger blijven haken aan draden op de vloer?

• Zet de aan-uitschakelaar in de stand UIT en maak de draden los.

• Is de robotstofzuiger vastgelopen bij een hoogteverschil? - Het aandrijfwiel is opgetild.

• Zet de aan-uitschakelaar op uit en verplaats de robotstofzuiger naar een andere plaats om te reinigen.

• Is er een dun doekje (lap) om het aandrijfwiel gewikkeld?

• Zet de aan-uitschakelaar in de stand UIT en verwijder het doekje.

• Zit de robotstofzuiger vast aan de drempel?

• Zet de aan-uitschakelaar op uit en verplaats de robotstofzuiger naar een andere plaats om te reinigen.

• Controleer of de stofopvangbak vol stof zit.

• Stop de robotstofzuiger en leeg de stofopvangbak.

• Controleer of de zuiginvoer
• Zet de aan-uitschakelaar uit en verstopt zit door vreemde deeltjes. verwijder de vreemde deeltjes uit de zuiginvoer.
• Controleer of het filter verstopt zit.

• Reinig het filter goed. problemen oplossen _47 DJ68-00632E.indb 47 2012.1.19 9:39:18 AM Symptoom Checklijst Maatregelen De robotstofzuiger
• Controleer of de stekker van kan het oplaadstation het oplaadstation goed in het niet vinden. stopcontact zit.
• Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels zijn, moet u deze verwijderen.
• Als er zich vreemde deeltjes op de oplaadcontactpunten bevinden, moet u de contactpunten met een droge theedoek schoonvegen.
• Is de VIRTUAL GUARD dichtbij het • Verplaats de VIRTUAL GUARD oplaadstation geplaatst? naar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
• Controleer of de automatische stofbakleger aan staat.

• Zet de aan-uitschakelaar aan de linkerzijkant van de automatische stofbakleger op aan. De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.

• Zijn de batterijen van de VIRTUAL GUARD op?

• Vervang de batterijen. (2 alkalinebatterijen type D (LR20))

• Is het moduslampje uit?

• Controleer of de VIRTUAL GUARD is uitgeschakeld en stel deze op de gewenste modus in. De batterijen van de VIRTUAL GUARD gaan veel te kort mee.

• Gebruikt u droge mangaanbatterijen?

• Vervang de batterijen door nieuwe alkalinebatterijen. (2 alkalinebatterijen type D (LR20))

• De reinigingsrichting wordt bepaald De robotstofzuiger
• In de volgende gevallen kan de door de beginpositie. Daar hij voert de reiniging robotstofzuiger mogelijk diagonaal gebieden reinigt volgens een plotseling in reinigen. geprogrammeerde plattegrond, zal diagonale richting uit. - Nadat de robotstofzuiger is uiteindelijk het hele gebied worden opgeladen terwijl hij schuin in het bestreken. (Normale werking) oplaadstation stond. Plaats het oplaadstation in - Als de robotstofzuiger na het de richting van de houtnerf reinigen van een gebied naar een en start met reinigen als de ander gebied gaat via een verkorte robotstofzuiger is aangesloten op route. het oplaadstation. - Als de hoek waarmee hij contact maakt met een obstakel niet recht (90˚) is. - Als de vloer uit tegels of hout bestaat. 48_ problemen oplossen DJ68-00632E.indb 48 2012.1.19 9:39:18 AM Symptoom Checklijst Maatregelen

• Controleer of de automatische stofbakleger

• Zet de aan-uitschakelaar aan de linkerzijkant van de automatische stofbakleger op aan. De automatische stofbakleger leegt de opvangbak niet automatisch.

• Controleer of er vreemde deeltjes op het filter zitten.

• Controleer of er vreemde deeltjes in de stofopvangbak zitten.

• Verwijder vreemde deeltjes uit de binnenkant van de stofopvangbak.

• Steek de netstekker in het stopcontact.

• De onderkant van de automatische • Open de onderkant van de automatische stofopvangbak met een munt en stofbakleger zit verstopt. verwijder daarna het opgehoopte stof. De zuigkracht van de automatische stofbakleger is zwak.

• Controleer of het cycloondeksel van de stofopvangbank dicht is.

• Sluit het cycloondeksel van de stofopvangbak.

• Controleer of de lamp van de automatische stofopvangbak aan staat.

• Druk op selectieknop Automatische verwijderen aan/uit op de automatische stofbakleger.

• Controleer of de stofopvangbak los zit van de automatische stofbakleger.

• Zet de automatische stofbaklegeruit en duw daarna de stofopvangbak erin totdat deze vastzit.

• Controleer of het filter los zit van de automatische stofbakleger.

• Zet de automatische opvangleger uit en monteer daarna het filter op de stofopvangbak.

• Controleer of er vreemde deeltjes rond de zuigborstel zitten.

• Verwijder alle vreemde deeltjes, zoals lange haren of touwtjes, uit en rond de zuigborstel.

• Controleer of de FULL-lampje aan staat.

• Leeg de stofopvangbak.
• Reinig de luchttoevoer aan de onderkant. 05 PROBLEMEN OPLOSSEN De robotstofzuiger botst vaak tegen de automatische stofbakleger.

• Controleer of de luchttoevoer
• Verwijder de vreemde deeltjes uit verstopt zit door vreemde deeltjes. de luchttoevoer.
• Controleer of er stof is opgehoopt op het filter.

• Controleer of er stof of haren op de cycloon zitten.

• Open het cycloondeksel en verwijder stof en haren. De robotstofzuiger is • Controleer of er vreemde deeltjes op de oplaadpolen zitten. niet opgeladen.

• Verwijder de vreemde deeltjes uit de oplaadpolen. Zet de aan-uitschakelaar van de automatische stofbakleger op aan.

• Robotstofzuiger zit vast tijdens het navigeren. OPLOSSING
• Zet de aan-uitschakelaar aan de onderkant op uit en verplaats de robotstofzuiger naar een andere plek.

• Zet de aan-uitschakelaar aan de onderkant (touwtje, papier, speelgoed op uit en verwijder de vreemde deeltjes uit de enz.) zit vast in de zuigborstel. zuigborstel.
• Een vreemd voorwerp (touwtje, papier, speelgoed enz.) zit vast in het linker aandrijfwiel.

• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit het linker aandrijfwiel.

• Een vreemd voorwerp (touwtje, papier, speelgoed enz.) zit vast in het rechter aandrijfwiel.

• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit het rechter aandrijfwiel.

• Controleer de bumpersensor. • Zet de aan-uitschakelaar aan de onderkant op uit en verwijder het obstakel aan de voorkant van de robotstofzuiger of verplaats deze naar een andere plek.
• Vreemde stoffen (stof, vlek etc.) bevinden zich op het obstakelsensorvenster

• Zet de aan-uitschakelaar aan de onderkant op uit en veeg met een zachte doek de vreemde stof van voor- en achtersensorvensters.

• Vreemde stoffen (stof, vlek etc.) bevinden zich op het obstakelsensorvenster

• Zet de aan-uitschakelaar aan de onderkant op uit en veeg met een zachte doek de vreemde stof van het steiltesensorvenster.

• Stofopvangbak is niet gemonteerd.

• Duw de stofopvangbak in de stofzuiger tot deze vastklikt.

• Een vreemd voorwerp (touwtje, doek enz.) zit vast aan de draaiende zijborstel.

• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit de zuigborstel. ❈ Als u op de start/stop-knop drukt of de aan-uitschakelaar aanzet, verdwijnt de foutmelding. 50_ problemen oplossen DJ68-00632E.indb 50 2012.1.19 9:39:18 AM productspecificaties 357 mm (breedte) 80 mm (hoogte) 06 PRODUCTSPECIFICATIES 260 mm (hoogte) 350 mm (lengte) 350 mm (breedte) 560 mm (lengte) Stofzuiger Classificatie Onderdeel SR8980* SERIE Diameter 350 mm Hoogte 80 mm Gewicht

Vermogensspanning AC220-240V~, 50-60Hz Vermogensverbruik oplader 40 W Vermogensverbruik stofzuiger 40 W Vermogensverbruik automatische stofbakleger 600 W Batterijspecificaties 14.4V / 31.68Wh Oplaadtype Autom. opladen/handmatig opladen Reinigingsmodus Autom., Plaatselijk, Uitgebreid, Handmatig, Timer, Wekelijks Oplaadtijd Ca. 180 minuten Reinigingstijd (op een harde vloer) Ca. 100 minuten Mechanische specificaties Elektrische specificaties Oplader (station) Reinigingsspecificaties Reinigingsmethode Plafondvormherkenning Type stofzuigerknop Aanraaktype Deze stofzuiger voldoet aan de volgende richtlijnen: EMC richtlijn: 2004/108/EEC Veiligheidsrichtlijn laagspanning: 2006/95/EC productspecificaties _51 DJ68-00632E.indb 51 2012.1.19 9:39:19 AM
