GEBRUIKSAANWIJZING SR8849 NAVIBOT SAMSUNG

Vous pouvez également vous connectez à notre site internet http://www.samsung.com Cet aspirateur a été approuvé selon les directives suivantes : Directive EMC : 2004/108/EEC Directive de sécurité sur la basse tension : 2006/95/EC DJ68-00518K(8845-XEF)-0.4.indb 46 2011.3.22 10:53:16 AM SR8845 SR8846 Robotstofzuiger Gebruiksaanwijzing ✻ Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt. ✻ Alleen voor gebruik binnenshuis. Nederlands imagine the possibilities Hartelijk voor uw aankoop van een Samsung product. Registreer uw product op www.samsung.com/register en win! DJ68-00518K(8845-XEF)-0.4.indb 1 2011.3.22 10:53:17 AM Veiligheidsinformatie VEILIGHEIDSINFORMATIE WAARSCHUWING WAARSCHUWING

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.
• Omdat deze gebruiksinstructies gelden voor meerdere modellen, kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUIKSAANWIJZING

WAARSCHUWING LET OP Geeft aan dat er risico op ernstig of dodelijk letsel bestaat. Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

OPMERKING Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken. 2_ Veiligheidsinformatie DJ68-00518K(8845-XEF)-0.4.indb 2 2011.3.22 10:53:17 AM Veiligheidsinformatie BELANGRIJKE VEILIGHEIDSAANWIJZINGEN Bij het gebruik van elektrische apparaten moeten onder meer de volgende basisvoorzorgen in acht worden genomen: LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN. Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en wanneer u er onderhoud aan pleegt. WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden: ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation niet als deze op enige wijze zijn beschadigd.
• Als de stofzuiger niet naar behoren werkt, is gevallen, buiten is blijven staan of in het water is gevallen, moet u het apparaat naar een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is niet bedoeld voor personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen. BATTERIJOPLADER
• Pas de gepolariseerde stekker niet aan om deze op een niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product niet buiten of op natte oppervlakken.
• Haal de stekker van het oplaadstation uit het stopcontact wanneer u dit niet gebruikt en wanneer u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product niet wanneer het snoer of de stekker beschadigd is.
• Trek of draag het product niet aan het snoer, gebruik het snoer niet als handvat, sluit de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.
• Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.
• Vermink of verbrand de batterijen niet, aangezien deze bij hoge temperaturen ontploffen.
• Probeer niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook niet met enige vloeistof of vocht in contact komt. Veiligheidsinformatie _3 DJ68-00518K(8845-XEF)-0.4.indb 3 2011.3.22 10:53:17 AM Veiligheidsinformatie ROBOTSTOFZUIGER
• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.
• Gebruik het apparaat niet zonder filter. Wanneer u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk wordt ingeschakeld.
• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als er openingen geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen zoals benzine op die kunnen ontvlammen of ontploffen en gebruik het apparaat niet op plekken waar deze vloeistoffen aanwezig kunnen zijn.
• Gebruik de robotstofzuiger niet in een afgesloten ruimte die gevuld is met dampen van verf op oliebasis, verfverdunner, antimottenmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden kunnen er lekken in de batterijcellen ontstaan. Als deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddellijk minimaal 10 minuten lang met schoon water spoelen. Zoek medische hulp. 4_ Veiligheidsinformatie DJ68-00518K(8845-XEF)-0.4.indb 4 2011.3.22 10:53:17 AM Inhoud Veiligheidsinformatie

Stroomtoevoer Vóór het gebruik Tijdens het gebruik Reiniging en onderhoud Productkenmerken

Productkenmerken Montage van de stofzuiger

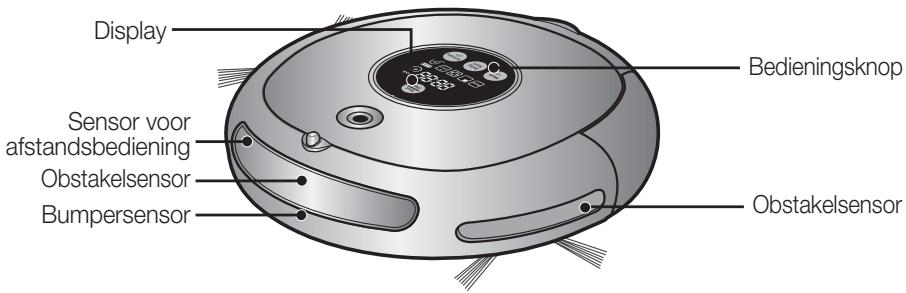

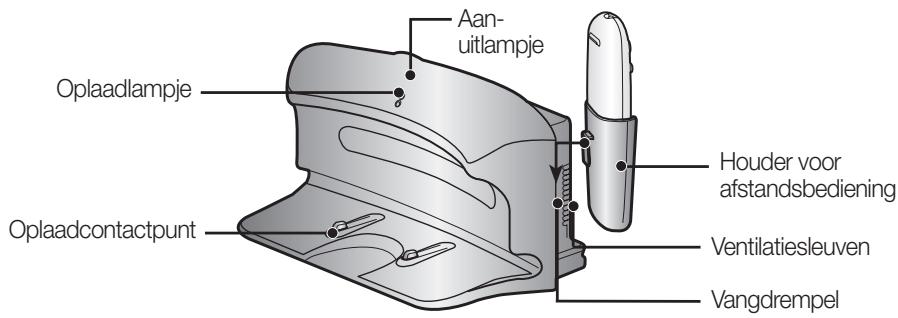

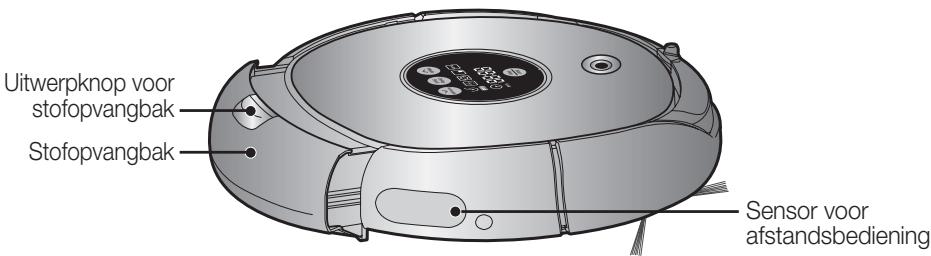

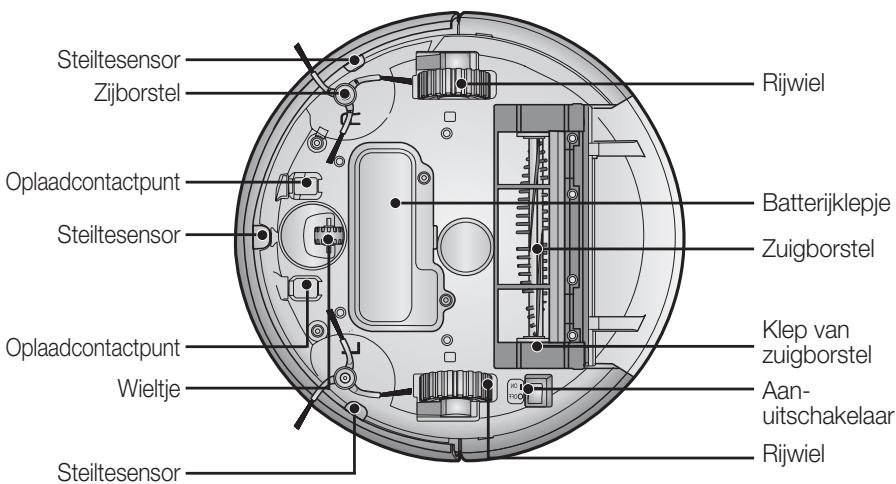

Onderdelen Namen van de onderdelen

De robotstofzuiger gebruiksklaar maken 20 Volgorde van installatie 20 De aan-uitschakelaar gebruiken 21 Het oplaadstation plaatsen 22 Opladen 23 De batterij 24 De VIRTUAL GUARD plaatsen De robotstofzuiger gebruiken 26 Reiniging starten/stoppen 27 Opnieuw opladen 28 Automatische reiniging 29 Lokale reiniging 30 Uitgebreide reiniging 31 Handmatige reiniging 32 Zijborstel reiniging 33 Geplande reiniging

Hulpmiddelen en filter onderhouden

De robotstofzuiger reinigen 34 Houd de methoden voor reiniging en onderhoud in gedachten 34 Het sensorvenster en de camera reinigen 35 De stofopvangbak en het filter reinigen 36 De zuigborstel reinigen 38 De draaiende zijborstel voor reiniging van randen reinigen 39 Het rijwiel reinigen Problemen oplossen

Controlelijst vóór bellen met de klantenservice Probleemoplossing voor foutcodes Productspecificatie

DJ68-00518K(8845-XEF)-0.4.indb 5 Inhoud _5 2011.3.22 10:53:17 AM Veiligheidsinformatie Stroomtoevoer WAARSCHUWING Buig het netsnoer niet te veel en plaats er geen zware voorwerpen op zodat het kan breken. - Dit zou tot brand en elektrische schokken kunnen leiden. WAARSCHUWING Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert. - Als u dit niet doet, zou dat tot een storing en elektrische schokken kunnen leiden. WAARSCHUWING Trek de stekker niet aan het snoer uit het stopcontact en raak de stekker niet met natte handen aan. - Dit zou tot brand en elektrische schokken kunnen leiden. WAARSCHUWING Steek niet meerdere stekkers tegelijk in een contactdoos. (Laat het snoer niet open en bloot op de grond liggen.) - Dit zou tot brand en elektrische schokken kunnen leiden. WAARSCHUWING Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact. - Dit zou tot brand en elektrische schokken kunnen leiden. 6_ Veiligheidsinformatie DJ68-00518K(8845-XEF)-0.4.indb 6 2011.3.22 10:53:18 AM Veiligheidsinformatie Vóór het gebruik LET OP LET OP LET OP LET OP LET OP 01 Veiligheidsinformatie LET OP Alvorens de robotstofzuiger in te schakelen, moet u zorgen dat de stofopvangbak is geplaatst. - Als de stofopvangbak niet is geplaatst, zal de robotstofzuiger niet werken. Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals: - Locaties met kaarsen of bureaulampen op de vloer. - Locaties met onbewaakt vuur (vlammen of gloeiende kolen). - Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts. De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat niet op de volgende locaties. - Zolders, kelders, magazijnen, industriële gebouwen, aparte kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werking en defecten). Open alle deuren als u alle kamers wilt reinigen. - Als een deur gesloten is, zal de robotstofzuiger die kamer niet kunnen binnenkomen. - Zorg er echter voor dat u de deuren van de hoofdingang, naar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger naar een lager gedeelte kan vallen, gesloten houdt. Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed. - Wanneer u de kwastjes niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken. Wanneer de steiltesensor vervuild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen. Mensen kunnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus) plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt. Veiligheidsinformatie _7 DJ68-00518K(8845-XEF)-0.4.indb 7 2011.3.22 10:53:18 AM Veiligheidsinformatie Vóór het gebruik LET OP LET OP LET OP LET OP LET OP LET OP LET OP Verwijder van tevoren kleine en breekbare voorwerpen uit het te reinigen gebied. - Haal objecten weg voordat de reiniging begint. - Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt. - De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en juwelen. Haal verspreide objecten op de vloer weg voordat de reiniging begint. - De robotstofzuiger kan obstakels op 5 cm afstand herkennen. - Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen kunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel kunnen vallen. Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn. - De robotstofzuiger kan tegen kinderen opbotsen waardoor deze kunnen komen te vallen. Zorg dat kinderen niet op de robotstofzuiger stappen of erop gaan zitten. - Kinderen kunnen dan vallen en zich bezeren en het product kan ernstig beschadigen. Wanneer een kind of huisdier alleen wordt gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat. - De robotstofzuiger zou hun aandacht kunnen trekken. - Als er vingers, voetjes, poten, kleding of haar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden. - Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en wordt dat gebied mogelijk niet gereinigd. - Wanneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld. Bij het plaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer niet open en bloot op de vloer ligt. - Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan deze het netsnoer meeslepen. Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten. - Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij niet automatisch worden opgeladen als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten. 8_ Veiligheidsinformatie DJ68-00518K(8845-XEF)-0.4.indb 8 2011.3.22 10:53:19 AM Veiligheidsinformatie Vóór het gebruik LET OP WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING 01 Veiligheidsinformatie LET OP Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is. - Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces mogelijk verstoren. Als er zich objecten voor het oplaadstation bevinden, kunnen deze verhinderen dat de robotstofzuiger zich automatisch laat opladen. - Zorg dat het gebied leeg is. Er mogen zich 0,5 m links en rechts en 1 m vóór het oplaadstation geen obstakels bevinden. Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts. - Hierdoor kan het oplaadstation ernstig beschadigen. Zorg dat het oplaadstation vrij is van sporen van vloeistoffen. - Als u dit niet doet, zou dat tot brand en elektrische schokken kunnen leiden. Zorg dat de robotstofzuiger niet over vloeistoffen zoals water, olie en plasjes van huisdieren heen beweegt of deze opzuigt. - Hierdoor kan het apparaat ernstig kunnen beschadigen. - Vloeistoffen zouden zich via de wielen kunnen verspreiden en tot verontreiniging leiden. Gebruik het oplaadstation niet voor andere doeleinden. - Hierdoor kan het oplaadstation ernstig kunnen beschadigen of brand veroorzaken. Veiligheidsinformatie _9 DJ68-00518K(8845-XEF)-0.4.indb 9 2011.3.22 10:53:22 AM Veiligheidsinformatie Tijdens het gebruik LET OP LET OP LET OP LET OP LET OP WAARSCHUWING De robotstofzuiger mag niet op dikke vloerkleden worden gebruikt. - Dit zou tot problemen met de robotstofzuiger kunnen leiden. - Het vloerkleed zou hierdoor kunnen beschadigen. Gebruik de robotstofzuiger niet op een tafel of een andere hoge locatie. - Als het apparaat per ongeluk valt, zou het ernstig kunnen beschadigen. De robotstofzuiger kan tijdens het zuigen tegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijke opbotsen. - Voor snellere prestaties zet u stoelen boven op de tafel. Plaats geen voorwerpen boven op de robotstofzuiger. - Dit zou tot storingen kunnen leiden. Verwijder tijdens het reinigen onmiddellijk eventuele grote stukken papier of plastic zakken uit het apparaat. - Wanneer het apparaat langere tijd met een geblokkeerde ingang wordt gebruikt, kan het hierdoor ernstig beschadigen. Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produceert, zet u onmiddellijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum. De robotstofzuiger zou bij de voordeur of de drempel van de vast kunnen komen te zitten. - Om veiligheidsredenen stopt de robotstofzuiger met zuigen als deze zich langer dan 5 minuten niet kan verplaatsen. - Om het zuigen te hervatten zet u de aan-uitschakelaar in de uitstand en weer in de aanstand nadat u het apparaat hebt verplaatst naar een plek waar het de reiniging kan voortzetten. OPMERKINGtuindeur 10_ Veiligheidsinformatie DJ68-00518K(8845-XEF)-0.4.indb 10 2011.3.22 10:53:26 AM Veiligheidsinformatie Tijdens het gebruik De robotstofzuiger kan locaties die deze niet kan bereiken zoals hoeken en ruimten tussen banken en muren niet volledig reinigen. - Reinig deze locaties van tijd tot tijd. OPMERKING Na een reiniging kunnen er stofvlokken achterblijven als deze zich tijdens het reinigen hebben gevormd en de robotstofzuiger deze niet heeft opgezogen. - Veeg in dat geval het stof met een ander reinigingshulpmiddel op. 01 Veiligheidsinformatie OPMERKING Reiniging en onderhoud LET OP LET OP LET OP Wanneer u het product reinigt, mag u geen water rechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen. - Hierdoor kan het apparaat ernstig kunnen beschadigen. Oefen geen harde druk uit op de bumper van de robotstofzuiger. - Als de bumpersensor beschadigt, kan de robotstofzuiger tegen muren en meubilair opbotsen. Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehaald en in elkaar worden gezet. - Hierdoor kan het apparaat kunnen beschadigen. Verwijder regelmatig eventuele vreemde stoffen die zich op de obstakel- en steiltesensoren ophopen. WAARSCHUWING - Vuilophoping leidt tot een onnauwkeurige werking van de sensoren. Steiltesensor Obstakelsensor Veiligheidsinformatie _11 DJ68-00518K(8845-XEF)-0.4.indb 11 2011.3.22 10:53:27 AM Veiligheidsinformatie Reiniging en onderhoud WAARSCHUWING WAARSCHUWING WAARSCHUWING WAARSCHUWING Gebruik altijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet. - Als u dit niet doet, bestaat de mogelijkheid dat het apparaat plotseling in werking treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt. Zijborstel voor reiniging van hoeken Zuigborstel Als het netsnoer is beschadigd, moet u dit door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum laten vervangen. - Als u dit niet doet, zou dat tot brand en elektrische schokken kunnen leiden. Zorg dat u uit veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt. Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt vervangen. - Gebruik van andere dan originele batterijen leidt tot storing van het product. 12_ Veiligheidsinformatie DJ68-00518K(8845-XEF)-0.4.indb 12 2011.3.22 10:53:35 AM Productkenmerken Handige VIRTUAL GUARD-functie U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

• Wat is plafondvormherkenning (Visionary mappingTM)? Met deze functie wordt met behulp van de camera op de bovenkant de vorm van het plafond voor het te reinigen gebied geïdentificeerd en wordt de beste manier bepaald om elk gedeelte van de vloer te bestrijken. GRONDIGE reiniging van elke hoek Aangezien de robotstofzuiger de vloer in opeenvolgende stukken reinigt ( ) volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, wordt elke hoek van de vloer gereinigd. Diverse reinigingsmodi Er zijn diverse reinigingsmodi beschikbaar, om in al uw reinigingsbehoeften te voorzien. Circa 1.5m

Alle ruimten worden automatisch gereinigd.

Een specifiek lokaal gebied wordt intensief gereinigd. Dit kan worden gebruikt om brooden koekkruimels op te ruimen.

3. Uitgebreide modus

De robotstofzuiger reinigt totdat de batterij bijna leeg is.

De vloer kan handmatig worden gereinigd door de robotstofzuiger met een afstandsbediening te verplaatsen.

Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo dicht mogelijk bij hoekjes om deze schoon te maken.

6. Geplande reinigingsmodus

Op het ingestelde tijdstip reinigt de robotstofzuiger de vloer. Productkenmerken _13 DJ68-00518K(8845-XEF)-0.4.indb 13 2011.3.22 10:53:40 AM Productkenmerken Automatisch opladen Als de batterij bijna leeg is, wordt de robotstofzuiger automatisch naar het oplaadstation geleid voor een snelle automatische oplaadsessie. Draaiende zijborstel voor reiniging van randen Met de draaiende zijborstel wordt stof uit hoeken en van randen weggehaald. Drempels oversteken Circa 1,5 cm Schuin type Verticaal type Dankzij zijn vernuftige rijsysteem kan de robotstofzuiger over drempels met een hoogte van circa 1,5 cm heen en zo alle kamers reinigen. De robotstofzuiger is mogelijk niet in staat om over een drempel van 1,5 cm te gaan, afhankelijk van de vorm van de drempel. ANTI-BOTSING De robotstofzuiger herkent en ontwijkt in twee fasen obstakels. Eerst worden obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiger toch tegen een obstakel botst, absorberen de twee bumpersensoren de schok. veiligheidsinrichting Wanneer de robotstofzuiger tijdens het reinigen wordt opgetild, wordt dit door een sensor gedetecteerd en stoppen automatisch de rijwielen, de zuigborstel, de zuigmotor en de draaiende zijborstels hun werking. 14_ Productkenmerken DJ68-00518K(8845-XEF)-0.4.indb 14 2011.3.22 10:53:51 AM Montage van de stofzuiger Onderdelen

02 Montage van de stofzuiger

Oplaadstation Andere onderdelen Gebruiksaanwijzing / 2 batterijen VIRTUAL GUARD Reinigingsborstel Houder voor afstandsbediening Reservefilter Montage van de stofzuiger _15 DJ68-00518K(8845-XEF)-0.4.indb 15 2011.3.22 10:53:52 AM Montage van de stofzuiger Namen van de onderdelen [ Stofzuiger ] Display Bedieningsknop Sensor voor afstandsbediening Obstakelsensor Bumpersensor Obstakelsensor Voorkant Uitwerpknop voor stofopvangbak Stofopvangbak Sensor voor afstandsbediening Zijkant Steiltesensor Zijborstel Rijwiel Oplaadcontactpunt Batterijklepje Steiltesensor Zuigborstel Klep van zuigborstel Aanuitschakelaar Oplaadcontactpunt Wieltje Rijwiel Steiltesensor Onderkant 16_ Montage van de stofzuiger DJ68-00518K(8845-XEF)-0.4.indb 16 2011.3.22 10:53:53 AM Montage van de stofzuiger Namen van de onderdelen [ Oplader (station) ] Oplaadlampje Houder voor afstandsbediening Oplaadcontactpunt Ventilatiesleuven Vangdrempel 02 Montage van de stofzuiger Aanuitlampje [ VIRTUAL GUARD ] Modus-/Aan-uitknop Moduslampje Sensor voor stofzuigerdetectie Afstandsensor

De batterijen plaatsen Er zijn geen batterijen bij het product geleverd. Batterijen moeten apart worden aangeschaft. Plaats vóór gebruik de alkalinebatterijen (type D).

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog. Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD niet werken.) Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt. ✽ Specificatie: Alkalinebatterijen type D (LR20) Montage van de stofzuiger _17 DJ68-00518K(8845-XEF)-0.4.indb 17 2011.3.22 10:53:53 AM Montage van de stofzuiger Namen van de onderdelen [ Afstandsbediening ] Aan-uit Opnieuw opladen Automatisch Uitgebreid Lokaal Richtingsknoppen Start/Stop Starten uitstellen Handmatig Zijborstel

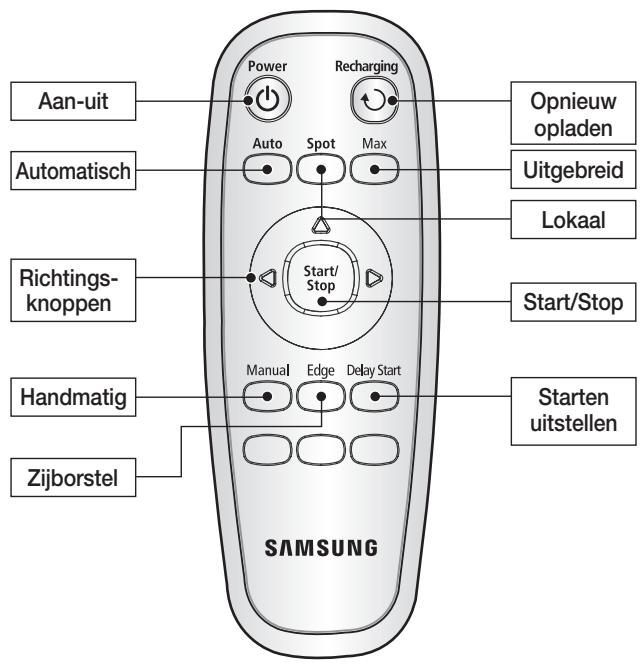

De batterijen in de afstandsbediening plaatsen Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst. Plaats vóór gebruik de alkalinebatterijen (type AAA).

Houd de vergrendeling ingedrukt en til het klepje van het batterijcompartiment aan de achterkant van de afstandsbediening omhoog. Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening niet werken.) Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt. ✽ Specificatie: Alkalinebatterijen type AAA 18_ Montage van de stofzuiger DJ68-00518K(8845-XEF)-0.4.indb 18 2011.3.22 10:53:54 AM Montage van de stofzuiger Namen van de onderdelen [ Display ] 02 Montage van de stofzuiger

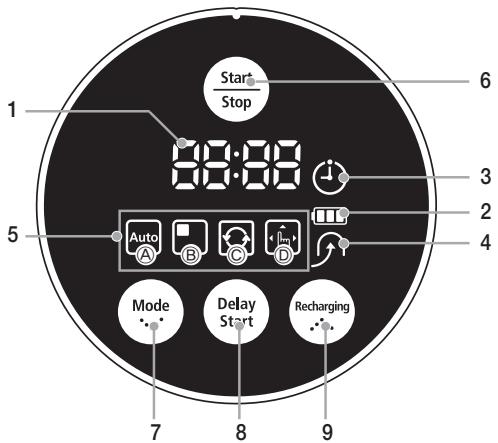

- Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

2. Batterijniveau-indicator

- Tijdens het opladen: de voortgang van het opladen wordt in 3 stappen weergegeven. - Tijdens het gebruik: het batterijniveau wordt weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanneer de batterij volledig leeg is, knippert er één niveau om “LO” aan te geven.)

3. Geplande reiniging

- Als er een reiniging is ingepland, licht het pictogram van Geplande reiniging op.

- Dit pictogram licht op wanneer de robotstofzuiger naar het oplaadstation terugkeert om de batterij op te laden.

5. Display voor reinigingsmodi

- Na elke druk op de reinigingsmodusknop wordt de desbetreffende reinigingsmodus weergegeven. (a) A utomatische modus: dit pictogram licht op wanneer de Automatische reinigingsmodus is geselecteerd. (b) Lokale modus: dit pictogram licht op wanneer de Lokale reinigingsmodus is geselecteerd. (c) Uitgebreide modus: dit pictogram licht op wanneer de Uitgebreide reinigingsmodus is geselecteerd. (d) Handmatige modus: dit pictogram licht op wanneer de Handmatige reinigingsmodus is geselecteerd. (e) Zijborstel modus: : " " brandt wanneer de zijborstelmodus is geselecteerd. Knoppengedeelte

- Druk hierop om het reinigen te starten en stoppen.

- Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop ( ) om het reinigen te starten.

8. Starten uitstellen

- Druk hierop om een reiniging in te plannen. U kunt een reiniging tot 23 uur uitstellen.

- Na een druk op deze knop licht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger naar het oplaadstation terug om de batterij op te laden. Montage van de stofzuiger _19 DJ68-00518K(8845-XEF)-0.4.indb 19 2011.3.22 10:53:54 AM De stofzuiger gebruiken De robotstofzuiger gebruiksklaar maken Volgorde van installatie

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aanstand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te kunnen opladen, moet eerst het oplaadstation worden geïnstalleerd. Bij aankoop van het product is de batterij nog niet geladen. Daarom moet deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De VIRTUAL GUARD plaatsen

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken. De aan-uitschakelaar gebruiken Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar in de aanstand zetten. Als u de aan-uitschakelaar in de uitstand zet, worden alle instellingen gereset.

1. Draai de stofzuiger om en zet de aanuitschakelaar in de aanstand.

- Als de pictogrammen niet oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet. - Let op dat alle instellingen worden gereset als u de aanuitschakelaar in de uitstand zet. - Wanneer het apparaat is ingeschakeld en er gedurende ongeveer 10 minuten niet op een knop wordt gedrukt, wordt het apparaat automatisch uitgeschakeld om de batterij te sparen. Als u de robotstofzuiger opnieuw wilt gebruiken, drukt u op de Power-knop of de Start/Stop-knop. LET OP Als de aan-uitschakelaar in de uitstand staat, wordt de robotstofzuiger niet opgeladen, ook niet als deze zich in het oplaadstation bevindt. 20_ De stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 20 2011.3.22 10:53:55 AM De stofzuiger gebruiken De robotstofzuiger gebruiksklaar maken Het oplaadstation plaatsen Aan-uitlampje Oplaadlampje 03 De stofzuiger gebruiken

1. Plaats het oplaadstation op een vlakke ondergrond.

r mogen zich 0,5 m links en rechts en 1 m vóór het oplaadstation geen obstakels bevinden. .5m

laats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

aat het netsnoer langs de muur lopen.

anneer het een houten vloer betreft, plaatst u het oplaadstation in dezelfde richting als de houtnerven. OPMERKING Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten. - Als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation niet vinden en kan de batterij niet automatisch worden opgeladen. - Als de robotstofzuiger van het oplaadstation wordt losgemaakt, wordt de batterij automatisch ontladen. De stofzuiger gebruiken _21 DJ68-00518K(8845-XEF)-0.4.indb 21 2011.3.22 10:53:55 AM De stofzuiger gebruiken De robotstofzuiger gebruiksklaar maken Opladen Bij aankoop van het product is de batterij volledig ontladen. De robotstofzuiger moet dan eerst handmatig worden opgeladen. Aan-uitlampje Oplaadlampje Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

de oplaadcontactpunten van de stofzuiger op gelijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een “oplaadgeluid” uit het oplaadstation hoort. - Het oplaadlampje wordt groen. Aanuitlampje

2. Controleer de oplaadstatus van de robotstofzuiger.

- Wanneer het opladen begint, worden achtereenvolgens de batterijniveau-indicator en “ ” op het display weergegeven. - Wanneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en “FULL” op het display weergegeven. Knippert Knippert OPMERKING Opladen Oplaadlampje Volledig opgeladen <Oplaaddisplay> anneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zal deze zichzelf automatisch bij het oplaadstation Opladen Opladen Opladen gereed vereist opladen. ■ Wanneer de batterijniveau-indicator tijdens het reinigen knippert en “LO” op het display wordt weergegeven, kan de robotstofzuiger niet met de afstandsbediening of de knoppen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct naar het oplaadstation dragen om de batterij weer op te laden. (Dit gebeurt wanneer de batterij volledig ontladen is.)

• Na aankoop van het product duurt het ongeveer 120 minuten om de batterij volledig op te laden en loopt het product circa 90 minuten.
• Wanneer de batterij wordt opgeladen terwijl deze oververhit is, kan de oplaadtijd toenemen.
• Te nemen maatregelen wanneer het opladen niet soepel verloopt. Wanneer de robotstofzuiger niet automatisch kan worden opgeladen, moet u het volgende proberen: - Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitstand en weer in de aanstand (Reset). - Haal de stekker van het oplaadstation uit het stopcontact en steek deze er weer terug in (Reset). - Controleer of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg deze contactpunten op de stofzuiger en het oplaadstation met een droge doek schoon. - Controleer of er zich sterk reflecterende objecten in de buurt van het oplaadstation bevinden.
• Wanneer de robotstofzuiger van het oplaadstation wordt gehaald, zal de batterij op een natuurlijke manier ontladen. - Laad de robotstofzuiger zo mogelijk op met behulp van het oplaadstation. (Wanneer u voor langere tijd van huis bent vanwege een zakenreis, een vakantie, enzovoorts, moet u de aanuitschakelaar op de robotstofzuiger in de uitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.) 22_ De stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 22 2011.3.22 10:53:59 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ e robotstofzuiger loopt op milieuvriendelijke oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert. ■ De batterijgarantie geldt voor een periode van 6 maanden na de aankoopdatum. ■ Wanneer u een batterij koopt, moet u vóór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbool dat aangeeft dat het een origineel onderdeel betreft (

03 De stofzuiger gebruiken - Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken. - Haal de batterij niet uit elkaar en pas deze niet aan. - Laad de batterij op op een locatie met goede ventilatie. - Stel de batterij niet bloot aan vuur en verhit deze niet. - Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan. - Bewaar de batterij binnenshuis (0ºC~40ºC). - Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijke manier wegwerpen. - Werp deze batterijen niet weg bij het normale huishoudelijk afval. - Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving. ✽ Als de batterij defect is, mag u deze niet demonteren. Neem contact op met het dichtstbijzijnde klantenservicecentrum. ✽ Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geautoriseerd klantenservicecentrum om de batterij te vervangen. De oplaadbare accu waarvan dit apparaat is voorzien, kan niet door de gebruiker worden vervangen. Voor informatie over de vervanging ervan neemt u contact op met het servicecentrum. De stofzuiger gebruiken _23 DJ68-00518K(8845-XEF)-0.4.indb 23 2011.3.22 10:54:0 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

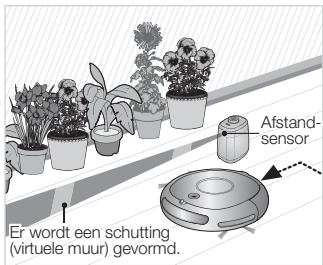

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken. Moduslampje Modus-/ Aan-uitknop Sensor voor stofzuigerdetectie Afstandsensor Bediening van de knoppen

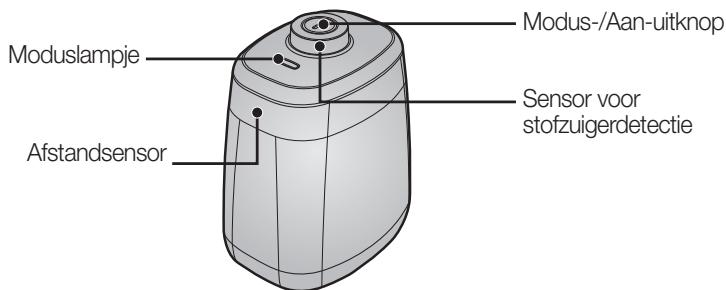

1. Status van het moduslampje

- Schuttingmodus (virtuele muur): het lampje knippert rood. - Wachtmodus (virtuele deur): het lampje knippert groen. - Uit: het lampje is uitgeschakeld.

2. De modus instellen

elkens wanneer u op de Modus-/Aan-uitknop drukt, worden de volgende opties in deze volgorde geselecteerd: Schuttingmodus (virtuele muur) ➝ Wachtmodus (virtuele deur) ➝ Apparaat uit. ✽ De afstand van de virtuele wand is minimaal 2.5m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot. Een schutting (virtuele muur) vormen De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden. Bijvoorbeeld voor plantenbakken, meubilair, de voordeur, enzovoorts.

1. Selecteer met behulp van de Modus-/Aan-uitknop

de Schuttingmodus (virtuele muur). - Het moduslampje knippert rood. Afstandsensor Er wordt een schutting (virtuele muur) gevormd.

2. Plaats de VIRTUAL GUARD vóór het gebied dat u

voor de robotstofzuiger wilt blokkeren. laats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden. 24_ De stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 24 2011.3.22 10:54:1 AM De stofzuiger gebruiken Wachtmodus (virtuele deur) De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wanneer het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur. Kamer 1 Kamer 2

2. Plaats de VIRTUAL GUARD bij de ingang van de

kamer die moet worden gereinigd. - Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden. Kamer 3 Oplaadstation VIRTUAL GUARD Afstandsensor

• Schakel het apparaat uit wanneer u de VIRTUAL GUARD niet gebruikt. (Wanneer u de robotstofzuiger gedurende OPMERKING langere tijd niet gebruikt, moet u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)
• Als de Modus-/Aan-uitknop niet werkt, betekent dit dat de batterijen op zijn. Vervang in dat geval de batterijen. (Specificaties: Alkalinebatterijen type D (LR20))
• U kunt tevens een VIRTUAL GUARD aanschaffen bij de klantenservicecentrum van SamsungElectronics., Ltd. LET OP 03 De stofzuiger gebruiken

1. Selecteer met behulp van de Modus-/Aan-uitknop

de Wachtmodus (virtuele deur). - Het moduslampje knippert groen. Er wordt een wacht (virtuele deur) gevormd. ✽ Aangezien er een onzichtbare barrière wordt gevormd om te voorkomen dat de robotstofzuiger tegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren te plaatsen. De infraroodsensor [Prioriteit infrarode signalen] e transmissie van het infraroodsignaal gaat mogelijk minder soepel in locaties met halogeenlicht of in de buitenlucht. e robotstofzuiger gebruikt 3 typen infraroodapparaten en het is mogelijk dat een bepaald apparaat niet werkt als het Afstandsbediening VIRTUAL GUARD Oplaadstation zich voor een ander apparaat met een hogere prioriteit bevindt. anneer u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakel. Dit komt doordat het signaal van de afstandsbediening een hogere prioriteit heeft dan het signaal van de VIRTUAL GUARD. anneer u de robotstofzuiger op een kleine locatie of op korte afstand gebruikt, kan deze storingen vertonen door interferentie van de infrarode signalen. laats de VIRTUAL GUARD uit de buurt van het oplaadstation, omdat het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt bevindt.

• Als er meerdere robotstofzuigers tegelijk worden gebruikt, kunnen deze storingen vertonen door interferentie van de infrarode signalen. De stofzuiger gebruiken _25 DJ68-00518K(8845-XEF)-0.4.indb 25 2011.3.22 10:54:3 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

REINIGING STARTEN/STOPPEN

U kunt alle robotstofzuigfuncties starten en stoppen.

lle functies van de robotstofzuiger werken alleen wanneer de aan-uitschakelaar in de aanstand staat.

anneer de robotstofzuiger in bedrijf is, drukt u op de knop ( ) om de desbetreffende activiteit te annuleren en een functie te selecteren. Het apparaat aan- en uitzetten Het apparaat aanzetten - Afstandsbediening: druk op de knop [Power]. - Stofzuiger: druk op de knop ( ). - De knoppen, batterijniveau-indicator en reinigingsmoduspictogrammen op de stofzuiger worden ingeschakeld. Het apparaat uitzetten - Afstandsbediening: druk op de knop [Power]. - Stofzuiger: houd de knop ( ) 3 seconden ingedrukt. - Alle pictogrammen behalve de batterijniveauindicator worden uitgeschakeld. De afstandsbediening gebruiken Reiniging starten en stoppen Starten - Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebreid, Handmatig of Zijborstel. - Stofzuiger: selecteer de modus Automatisch/Lokaal/ Uitgebreid//Handmatig/Zijborstel door op de knop ) en vervolgens op de knop ( ) te drukken. - Wanneer de reiniging start, komt de robotstofzuiger in beweging. ✽ Wanneer u op de knop ( ) drukt zonder een reinigingsmodus te selecteren, wordt er een Automatische reiniging uitgevoerd. Stoppen - Als u wilt stoppen drukt u op de knop ( ) op de afstandsbediening of op de stofzuiger. - Wanneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand. De knoppen op de stofzuiger gebruiken 26_ De stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 26 2011.3.22 10:54:4 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

OPNIEUW OPLADEN 03 De stofzuiger gebruiken Met behulp van de knop voor opnieuw opladen kunt u de robotstofzuiger naar het oplaadstation laten terugkeren. Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop ( ) om de desbetreffende activiteit te annuleren en drukt u vervolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.

- Het pictogram ( ) op de stofzuiger wordt ingeschakeld en de robotstofzuiger keert naar het oplaadstation terug.

2. Als u de robotstofzuiger wilt laten stoppen terwijl

deze naar het oplaadstation terugkeert, drukt u op de knop (

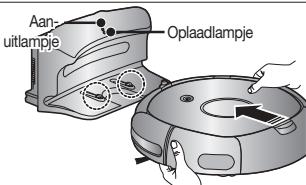

3. Als u de automatische oplaadfunctie wilt testen,

drukt u op de knop voor opnieuw opladen wanneer de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt. Probleemoplossing wanneer de robotstofzuiger niet naar het oplaadstation terugkeert

• Controleer de plaatsing van het oplaadstation - Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger niet naar zich toe kan leiden. - Als het oplaadstation meer dan 5 m van de robotstofzuiger verwijderd is, kan het : Langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.
• Laad de robotstofzuiger in de volgende gevallen handmatig op. - Als het oplaadstation in een hoek is geïnstalleerd. - Als de batterij volledig ontladen is. - Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten. - Als de robotstofzuiger niet over de drempel heen kan naar de locatie waar de oplader is geïnstalleerd. De afstandsbediening gebruiken De knoppen op de stofzuiger gebruiken De stofzuiger gebruiken _27 DJ68-00518K(8845-XEF)-0.4.indb 27 2011.3.22 10:54:12 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

ls de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren.

ls het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één) Knop op stofzuiger Knop op afstandsbediening Configuratievolgorde 1 De modus

instellen. 1keer 2 De modus annuleren. Tijdens de reiniging OPMERKING De functie Reiniging hervatten ls de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd. ls u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat. Als de reiniging gereed is LET OP Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen. 28_ De stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 28 2011.3.22 10:54:13 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

LOKALE REINIGING Een klein gebied met veel koekkruimels, stof, enzovoorts kunt u gemakkelijk laten reinigen. Knop op stofzuiger Circa 1.5m erplaats de robotstofzuiger naar het gebied waar u een lokale reiniging wilt uitvoeren. 03 De stofzuiger gebruiken

Circa 1.5m Knop op afstandsbediening Configuratievolgorde 1 De modus

instellen. 2keer 2 De modus instellen. Tijdens de reiniging - In de Lokale reinigingsmodus wordt er door de robotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd. - Wanneer de reiniging gereed is, wordt er End, Stop en Stand by op het display van de robotstofzuiger weergegeven. OPMERKING Als de robotstofzuiger zich in het oplaadstation bevindt, is Lokale reiniging niet beschikbaar. Als de reiniging gereed is De stofzuiger gebruiken _29 DJ68-00518K(8845-XEF)-0.4.indb 29 2011.3.22 10:54:14 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

UITGEBREIDE REINIGING De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op één niveau knippert.

ls de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren.

ls het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één) Knop op stofzuiger Knop op afstandsbediening Configuratievolgorde 1 De modus

instellen. 3keer 2 De modus annuleren. Tijdens de reiniging OPMERKING LET OP De functie Reiniging hervatten ls de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de reiniging niet hervat. ls u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging wordt dan niet meer hervat). Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen. 30_ De stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 30 2011.3.22 10:54:14 AM De stofzuiger gebruiken

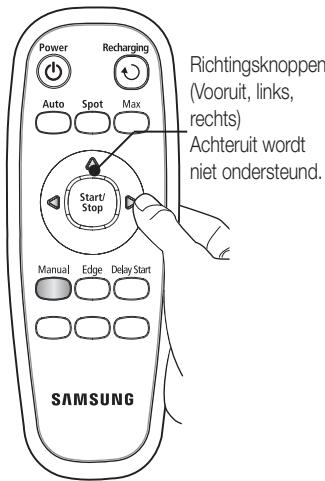

erplaats de robotstofzuiger naar het gebied waar u een handmatige reiniging wilt uitvoeren.

Handmatig reinigen kan alleen met de afstandsbediening. Knop op stofzuiger 03 De stofzuiger gebruiken Met behulp van de afstandsbediening kunt u de robotstofzuiger verplaatsen om een specifiek gebied direct te reinigen. Knop op afstandsbediening Configuratievolgorde 1 De modus

instellen. 4keer 2 De modus annuleren. Tijdens de reiniging OPMERKING

• Als de robotstofzuiger zich in het oplaadstation bevindt, is Handmatige reiniging niet beschikbaar. Richtingsknoppen (Vooruit, links, rechts) Achteruit wordt niet ondersteund. De stofzuiger gebruiken _31 DJ68-00518K(8845-XEF)-0.4.indb 31 2011.3.22 10:54:15 AM De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

Zijborstel reinigin Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo dicht mogelijk bij hoekjes om deze schoon te maken. (Deze robotstofzuiger is een contactstofzuiger die contact maakt met obstakels.) De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

ls de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren.

ls het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één) Knop op stofzuiger Knop op afstandsbediening Configuratievolgorde 1 De modus

instellen. 5keer 2 De modus annuleren. Tijdens de reiniging OPMERKING De functie Reiniging hervatten ls de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd. ls u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat. LET OP Als de reiniging gereed is Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen. 32_ De stofzuiger gebruiken DJ68-00518K(8845-XEF)-0.4.indb 32 2011.3.22 10:54:16 AM De stofzuiger gebruiken

eplande reiniging is alleen mogelijk wanneer de robotstofzuiger zich in het oplaadstation bevindt. Knop op stofzuiger Knop op afstandsbediening Configuratievolgorde 1 Ga naar de Geplande reinigingsmodus 2 Met een druk op de knop Omlaag Omhoog neemt de tijd toe of af. Voorbeeld) Om de reiniging over 5 uur te beginnen Knippert 03 De stofzuiger gebruiken U kunt instellen dat de robotstofzuiger op een bepaald tijdstip begint met reinigen. (Uitstel: tot 23 uur) Knippert 3 Bevestig de instelling. 4 Annuleer de instelling. Het pictogram licht niet meer op. OPMERKING Wanneer het instellen gereed is en u op de knop ( ) drukt in plaats van op de knop Delay Start, wordt de geplande reinigingstijd geannuleerd. Wanneer u na voltooiing van de instelling de robotstofzuiger handmatig uit het oplaadstation haalt, wordt de geplande reinigingstijd geannuleerd. De stofzuiger gebruiken _33 DJ68-00518K(8845-XEF)-0.4.indb 33 2011.3.22 10:54:17 AM Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

HOUD DE METHODEN VOOR REINIGING EN ONDERHOUD IN GEDACHTEN de aan-uitschakelaar beschadigd is, moet u Als contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken gebeuren. ■ Gebruik geen middelen of mechanische apparaten die niet door de fabrikant zijn geïnstalleerd en die de vervorming van de robotstofzuiger zouden kunnen versnellen.

et altijd de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiger gaat reinigen. e robotstofzuiger zou anders plotseling in werking kunnen treden en lichamelijk letsel veroorzaken.

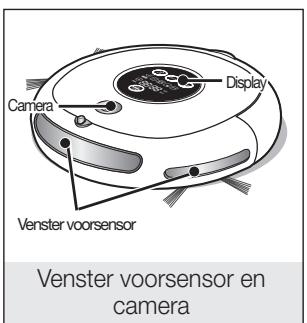

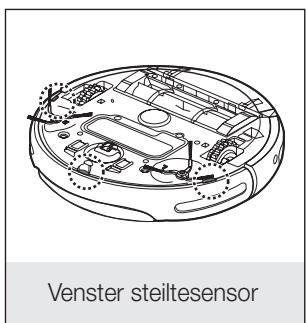

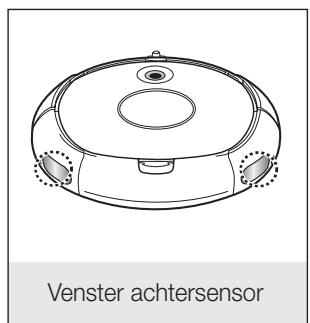

HET SENSORVENSTER EN DE CAMERA REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

puit nooit water, thinner, benzeen, enzovoorts rechtstreeks op de robotstofzuiger.

eeg het venster van de sensor en de camera licht af met een zachte doek. Display Camera Venster voorsensor Venster voorsensor en camera Venster steiltesensor Venster achtersensor 34_ Hulpmiddelen en filter onderhouden DJ68-00518K(8845-XEF)-0.4.indb 34 2011.3.22 10:54:18 AM Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

DE STOFOPVANGBAK EN HET FILTER REINIGEN

Leeg de stofopvangbak eerst voordat u deze gaat reinigen. Filter as op dat u bij het weghalen van de stofopvangbak geen stof morst. ■ Leeg in de volgende gevallen de stofopvangbak.

1. Als er zich stof in de stofopvangbak heeft opgehoopt.

2. Als de zuigkracht plotseling sterk afneemt.

3. Als het geluid plotseling toeneemt.

04 Hulpmiddelen en filter onderhouden

ruk op de uitwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak naar buiten.

erwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

erwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

4. Veeg het stof van het filter en uit de stofopvangbak.

✽ U kunt ze met water afspoelen.

5. Plaats het filter in de stofopvangbak.

- Zorg dat het raster van het filter naar beneden is gericht. Het kan niet in de verkeerde richting worden geplaatst.

luit de klep van de stofopvangbak en plaats de bak in de stofzuiger. Hulpmiddelen en filter onderhouden _35 DJ68-00518K(8845-XEF)-0.4.indb 35 2011.3.22 10:54:18 AM Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

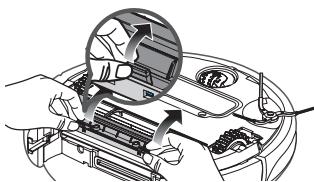

DE ZUIGBORSTEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen. mdat er stof uit de stofopvangbak kan komen, moet u deze vóór het reinigen van de zuigborstel LET OP verwijderen.

ruk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijderen.

adat u gecontroleerd hebt op vreemde stoffen drukt u op de haak waarmee de borstel vastzit om deze los te maken.

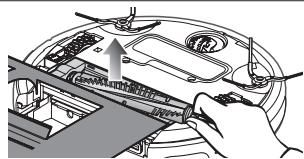

3. Til de zuigborstel uit de stofzuiger.

erwijder met een borstel of stofzuiger eventuele vreemde zaken zoals lange haren of draden die rond de borstel zijn gewikkeld.

anneer de reiniging gereed is, zet u de borstel eerst vast aan de kant van de aan-uitschakelaar en vervolgens ook aan de andere kant. 36_ Hulpmiddelen en filter onderhouden DJ68-00518K(8845-XEF)-0.4.indb 36 2011.3.22 10:54:19 AM Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

adat u de 3 uiteinden van de klep in de openingen hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

m te voorkomen dat de robotstofzuiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen. ls het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum. angezien de zuigborstel het stof op de vloer opzuigt, kunnen er lange draden of haren om de borstel gewikkeld raken. Controleer en reinig de zuigborstel regelmatig. 04 Hulpmiddelen en filter onderhouden LET OP Hulpmiddelen en filter onderhouden _37 DJ68-00518K(8845-XEF)-0.4.indb 37 2011.3.22 10:54:20 AM Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

DE DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN REINIGEN U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

1. Controleer of de draaiende zijborstel niet verbogen

is en of er geen vreemde zaken in de borstel zijn vastgeraakt.

oe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende zijborstel gevouwen. Veeg de borstel vervolgens aan de doek af.

raai de draaiende zijborstel rond en herhaal de procedure uit stap 2.

ls er haar of draden tussen de stofzuiger en de draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen. ij het terugplaatsen van de borstel moet u erop letten dat de “L”-markering op de borstel en op de stofzuiger op dezelfde plaats komen. (De letter “R” is aan de rechterkant van de draaiende zijborstel aangebracht.) OPMERKING

Aangezien de draaiende zijborstel gemakkelijk haren en andere vreemde zaken aantrekt, moet u de borstel regelmatig reinigen. Als er zich veel vreemde zaken aan de borstel hechten, kan deze daardoor beschadigen. 38_ Hulpmiddelen en filter onderhouden DJ68-00518K(8845-XEF)-0.4.indb 38 2011.3.22 10:54:28 AM Hulpmiddelen en filter onderhouden

04 Hulpmiddelen en filter onderhouden U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen. Als de robotstofzuiger plotseling gaat zigzaggen, zitten er mogelijk vreemde stoffen aan het rijwiel vast.

anneer u het rijwiel gaat reinigen, legt u een zachte doek op de vloer en legt u de stofzuiger daar voorzichtig ondersteboven op.

ontroleer of er vreemde stoffen zijn vastgehecht en verwijder deze zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden. Hulpmiddelen en filter onderhouden _39 DJ68-00518K(8845-XEF)-0.4.indb 39 2011.3.22 10:54:29 AM Problemen oplossen CONTROLELIJST VÓÓR BELLEN MET DE KLANTENSERVICE SYMPTOOM CONTROLEREN MAATREGELEN

• Is de stofopvangbak geplaatst?

• Plaats de stofopvangbak.

• Knippert de batterijniveau-

• Til de robotstofzuiger op en De robotstofzuiger • Staat de aan-uitschakelaar in de • Zet de aan-uitschakelaar in de werkt aanstand? aanstand. voorafgaand aan
• Is de reinigingsmodus ( ) in het • Druk op de knop ( ). (Houd de het reinigen display ingeschakeld? knop ( ) 3 seconden of langer helemaal niet. ingedrukt om het apparaat uit te schakelen.)

De robotstofzuiger is tijdens de reiniging gestopt.

indicator op slechts één niveau en is ‘LO’ op het display weergegeven? De robotstofzuiger werkt niet als de batterij in de afstandsbediening leeg is. Knippert de batterijniveauindicator op slechts één niveau en is ‘LO’ op het display weergegeven? Is de robotstofzuiger achter snoeren op de vloer blijven haken? Is de robotstofzuiger op de vloer bij een hoogteverschil blijven steken? - Het rijwiel staat omhoog. Is er een stuk stof om het rijwiel gewikkeld? Is de robotstofzuiger op de drempel blijven steken?

• Controleer of de stofopvangbak Tijdens het vol is. reinigen is er
• Controleer of de zuigingang weinig zuigkracht. verstopt is. plaats deze handmatig in het oplaadstation om het apparaat op te laden.
• Vervang de batterijen in de afstandsbediening. (type AAA)
• Til de robotstofzuiger op en plaats deze handmatig in het oplaadstation om het apparaat op te laden.
• Zet de aan-uitschakelaar in de uitstand en maak de snoeren los.
• Zet de aan-uitschakelaar in

de uitstand en verplaats de robotstofzuiger naar een andere plek om te reinigen. Zet de aan-uitschakelaar in de uitstand en verwijder de stof. Zet de aan-uitschakelaar in de uitstand en verplaats de robotstofzuiger naar een andere plek om te reinigen. Stop de robotstofzuiger en leeg de stofopvangbak. Zet de aan-uitschakelaar in de uitstand en verwijder de zaken die de zuigingang verstoppen.

• Controleer of het filter verstopt is. • Maak het filter goed schoon. 40_ Problemen oplossen DJ68-00518K(8845-XEF)-0.4.indb 40 2011.3.22 10:54:30 AM Problemen oplossen CONTROLELIJST VÓÓR BELLEN MET DE KLANTENSERVICE SYMPTOOM CONTROLEREN MAATREGELEN

• Is het moduslampje uit? De batterijen van • Gebruikt u droge de VIRTUAL mangaanbatterijen? GUARD gaan veel te kort mee. 05 Problemen oplossen De robotstofzuiger • Controleer of de stekker van het kan het oplaadstation goed in het stopcontact zit. oplaadstation niet vinden.
• Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels zijn, moet u deze verwijderen.
• Als er zich vreemde stoffen op de oplaadcontactpunten bevinden, moet de contactpunten met een droge theedoek schoonvegen.
• Is de VIRTUAL GUARD dichtbij
• Verplaats de VIRTUAL GUARD het oplaadstation geplaatst? naar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
• Vervang de batterijen. De robotstofzuiger • Zijn de batterijen van de overschrijdt de VIRTUAL GUARD op? (2 alkalinebatterijen type D (LR20)) begrenzing van de VIRTUAL GUARD.
• Is de VIRTUAL GUARD op de
• Stel de VIRTUAL GUARD op de Wachtmodus (virtuele deur) Schuttingmodus (virtuele muur) ingesteld? in.
• Controleer of de VIRTUAL GUARD is uitgeschakeld en stel deze op de gewenste modus in.

• De robotstofzuiger is tijdens

• Zet de aan-uitschakelaar aan de

het verplaatsen vast komen te zitten. Er is een vreemde stof (draad, papier, speelgoed, enz.) in de zuigborstel vastgeraakt. Er is een vreemde stof (draad, papier, speelgoed, enz.) in het linkerrijwiel vastgeraakt. Er is een vreemde stof (draad, papier, speelgoed, enz.) in het rechterrijwiel vastgeraakt. Controleren van de bumpersensor. Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.

• Er bevindt zich vuil (stof, een

vlek, enz.) op het venster van de steiltesensor.

• Geen stofopvangbak geplaatst.
• Er is een vreemde stof (draad, • papier, speelgoed, enz.) in de draaiende zijborstel vastgeraakt. onderkant in de uitstand en verplaats de robotstofzuiger naar een andere plek. Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de zuigborstel. Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het linkerrijwiel. Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het rechterrijwiel. Trek de vastzittende bumper een stukje naar buiten. Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doek van de sensorvensters aan de voor- en achterkant. Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doek van het steiltesensorvenster. Duw de stofopvangbak aan totdat u een klikgeluid hoort. Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de draaiende zijborstel. ✽ Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitstand zet, verdwijnt de foutcode. 42_ Problemen oplossen DJ68-00518K(8845-XEF)-0.4.indb 42 2011.3.22 10:54:30 AM Productspecificatie 355 mm (lengte) 06 Productspecificatie 93 mm (hoogte) 355 mm (breedte) Stofzuiger 122 mm (hoogte) 275 mm (breedte) 161 mm (lengte) Oplaadstation Productspecificatie _43 DJ68-00518K(8845-XEF)-0.4.indb 43 2011.3.22 10:54:31 AM Productspecificatie CLASSIFICERING Mechanische specificaties Elektrische specificaties Item Detail Diameter 355mm Hoogte 93mm Gewicht 4.0kg Voltage AC 220-240V~, 50-60Hz Oplaadvermogen 50 W Verbruik stofzuiger 40 W Batterijspecificaties 14.4V / 2,000 mA Capaciteit stofopvangbak Circa 0.6 ℓ Type opladen Reinigingsspecificaties Reinigingsmodus Automatisch/handmatig opladen Automatische, Lokale, Uitgebreide, Handmatige en, Zijborstel, Geplande reiniging Oplaadduur Circa 120 minuten Reinigingstijd (bij een harde vloer) Circa 90 minuten Reinigingsmethode Plafondvormherkenning Type knop op stofzuiger Type knop Deze stofzuiger voldoet aan de volgende richtlijnen: EMC richtlijn: 2004/108/EEC Veiligheidsrichtlijn laagspanning: 2006/95/EC 44_ Productspecificatie DJ68-00518K(8845-XEF)-0.4.indb 44 2011.3.22 10:54:31 AM aantekeningen DJ68-00518K(8845-XEF)-0.4.indb 45 2011.3.22 10:54:31 AM DJ68-00518K(8845-XEF)-0.4.indb 46 2011.3.22 10:54:31 AM SR8845 SR8846 Aspiradora robot Manual del usuario ✻ Antes de poner en marcha la unidad, lea atentamente las instrucciones. ✻ Sólo para uso en interiores. Español imagine the possibilities Gracias por adquirir un producto Samsung. Para recibir un servicio más completo, registre su producto en www.samsung.com/register DJ68-00518K(8845-XEF)-0.4.indb 1 2011.3.22 10:54:32 AM Información de seguridad

INFORMACIÓN DE SEGURIDAD
