Type product	Robotstofzuiger
Merk	Samsung
Model	SR8841 NAVIBOT

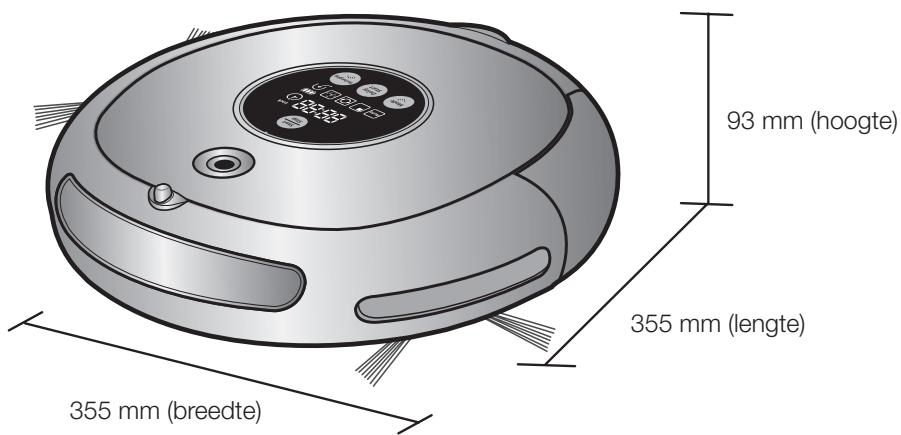

Afmetingen (diameter x hoogte)	355 x 93 mm
Gewicht	4,0 kg
Voeding	AC 220-240 V ~ 50/60 Hz
Stroomverbruik (opladen)	50 W
Stroomverbruik (hoofdeenheid)	40 W
Type accu	NiMH oplaadbaar 14,4 V / 2000 mAh
Oplaadtijd	Ongeveer 120 minuten
Reinigingsautonomie	Ongeveer 90 minuten
Capaciteit stofreservoir	Ongeveer 0,6 L
Schoonmaakstanden	Auto, Spot (gelokaliseerd), Max (intensief), Handmatig, Edge (obstakel), Geprogrammeerd
Navigatiemethode	Visionary Mapping™ (herkenning van de vorm van het plafond)
Sensoren	7 obstakelsensoren, 2 botsingssensoren, afgrondsensor
Automatische oplaadfunctie	Ja, met terugkeer naar het oplaadstation
Virtuele muren (optionele module)	Ja, standen Fence (muur) en Guard (deur)
Borstels	Hoofdborstel + draaiende zijborstel
Filter	Wasbaar, met reservefilter meegeleverd
Garantie	1 jaar (onderdelen en arbeid)
Meegeleverde accessoires	Afstandsbediening, oplader, module virtuele muren, reinigingsborstel, reservefilter, houder afstandsbediening
Benodigde batterijen (niet meegeleverd)	Afstandsbediening: 2 AAA-batterijen; module virtuele muren: 2 D-batterijen (LR20)
Aanbevolen onderhoud	Regelmatig reinigen van borstels, filters, sensoren en wielen
Bedoeld gebruik	Alleen voor huishoudelijk gebruik binnen, op harde vloeren en tapijten

Veelgestelde vragen - SR8841 NAVIBOT SAMSUNG

Hoe start ik de automatische reiniging?

Zet de aan/uit-knop aan onder de hoofdeenheid. Druk op de Start/Stop-knop op de hoofdeenheid of de afstandsbediening. De robot start standaard in de Auto-stand. U kunt een andere stand (Spot, Max, enz.) selecteren voordat u start.

Wat te doen als de robot niet automatisch oplaadt?

Controleer of het oplaadstation is aangesloten en of er geen obstakels zijn binnen 1 m ervoor en 50 cm aan de zijkanten. Zorg ervoor dat de oplaadcontacten schoon zijn. Reset de robot indien nodig door de aan/uit-knop uit en weer in te schakelen.

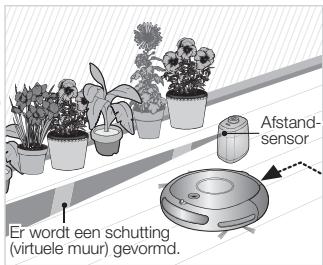

Hoe gebruik ik de module Virtuele Muren?

Plaats twee alkaline D-batterijen (LR20). Stel de gewenste stand in: Fence (onoverkomelijke muur, rood lampje) of Guard (deur die opent na het reinigen van de kamer, groen lampje). Plaats de module op de gewenste locatie, gericht om een infraroodbarrière te vormen.

Waarom stopt de robot tijdens het schoonmaken?

Mogelijke oorzaken zijn: lege batterij (LO-melding), obstructie door kabels of voorwerpen, vastzittend wiel of te hoge drempel. Controleer de foutcode en raadpleeg het gedeelte probleemoplossing in de handleiding. Als de batterij leeg is, plaats de robot dan op de oplader.

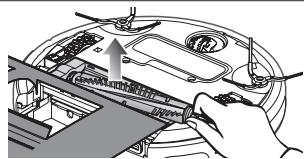

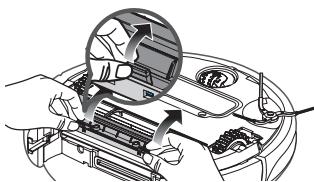

Hoe reinig ik de hoofdborstel?

Schakel de aan/uit-knop onder het apparaat uit. Verwijder het stofreservoir. Maak de afdekking van de hoofdborstel los. Scheid de borstel en verwijder haren of draden met de reinigingsborstel. Monteer terug, beginnend bij de kant van de aan/uit-knop.

Wat betekent foutcode C01?

Foutcode C01 geeft aan dat er een vreemd voorwerp (touw, papier, speelgoed) vastzit in de hoofdborstel. Schakel de aan/uit-knop uit en verwijder het voorwerp voorzichtig. Start de robot opnieuw.

Hoe programmeer ik een uitgestelde reiniging?

De robot moet op het oplaadstation staan. Druk op de Delay Start-knop op de afstandsbediening. Stel het aantal uren in (van 1 tot 23) met de pijltjes omhoog/omlaag, bevestig met Start. Het programmeersymbool gaat branden.

Wat is de autonomie van de accu?

De autonomie is ongeveer 90 minuten op harde vloer. De volledige oplaadtijd is ongeveer 120 minuten. De accu is van het type NiMH 14,4 V / 2000 mAh.

Kan ik de robot gebruiken op dik tapijt?

Nee, de handleiding raadt het gebruik op dikke tapijten af omdat dit storingen kan veroorzaken en het tapijt kan beschadigen. Gebruik het op harde vloeren of tapijten met korte pool.

Hoe vervang ik de accu?

De ingebouwde oplaadbare accu kan niet door de gebruiker worden vervangen. Neem contact op met uw verkoper of een erkend Samsung-servicecentrum voor vervanging.

GEBRUIKSAANWIJZING SR8841 NAVIBOT SAMSUNG

Aankoopdatum: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Verkoper: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

DIT APPARAAT WORDT GEDISTRIBUEERD DOOR:

SAMSUNG

56, Quai de Dion Bouton

92806 PUTEAUX CEDEX

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.
• Alleen voor gebruik binnenshuis.

Nederlands

imagine the possibilities

Hartelijk dank voor uw aankoop van een Samsung product.

Registreer uw product op

www.samsung.com/register en win!

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruiksaanwijzingen gelden voor meerdere modellen, kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUIKSAANWIJZING

WAARSCHUMING	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
LET OP	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

OPMERKING

Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gebruik van elektrische apparaten moeten onder meer de volgende basisvoorzorgen in acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en wanneer u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation niet als deze op enige wijze zijn beschadigd.
• Als de stofzuiger niet naar behoren werkt, is gevallen, buiten is blijven staan of in het water is gevallen, moet u het apparaat naar een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is niet bedoeld voor personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker niet aan om deze op een niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product niet buiten of op natte oppervlakken. Haal de stekker van het oplaadstation uit het stopcontact wanneer u dit niet gebruikt en wanneer u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product niet wanneer het snoer of de stekker beschadigd is.
• Trek of draag het product niet aan het snoer, gebruik het snoer niet als handvat, sluit de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit. Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.
• Vermink of verbrand de batterijen niet, aangezien deze bij hoge temperaturen ontploffen.
• Probeer niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook niet met enige vloeistof in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.
• Gebruik het apparaat niet zonder filter. Wanneer u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk wordt ingeschakeld.
• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als er openingen geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen zoals benzine op die kunnen ontvlammen of ontploffen en gebruik het apparaat niet op plekken waar deze vloeistoffen aanwezig kunnen zijn.
• Gebruik de robotstofzuiger niet in een afgesloten ruimte die gevuld is met dampen van verf op oliebasis, verfverdunner, antimottenmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden kunnen er lekken in de batterijcellen ontstaan.

Als deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddellijk minimaal 10 minuten lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

HULPMIDDELEN EN FILTER ONDERHOUDEN

34

PROBLEEM OPLOSSEN

40

PRODUCTSPECIFICATIE

43

06 Stroomtoevoer 07 Vóór het gebruik 10 Tijdens het gebruik 11 Reiniging en onderhoud 13 Productkenmerken

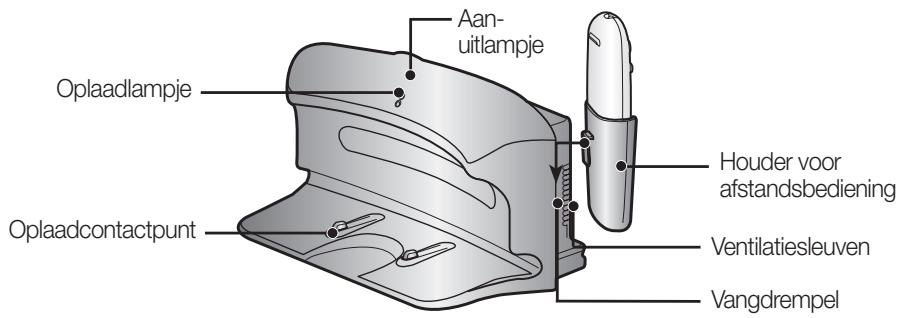

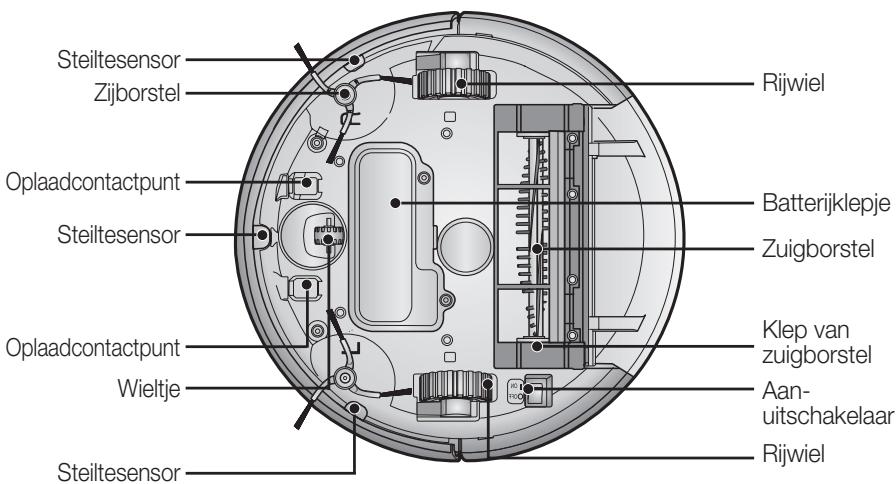

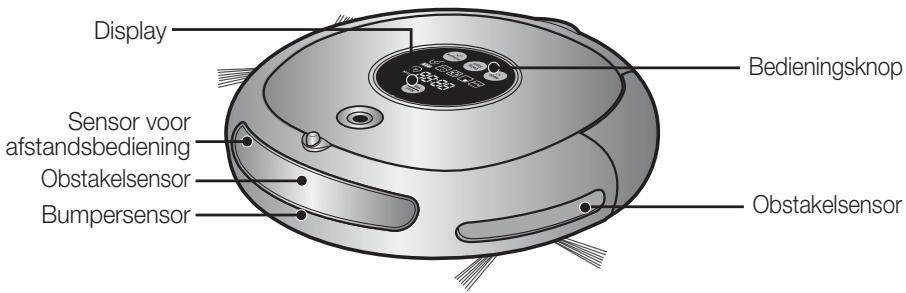

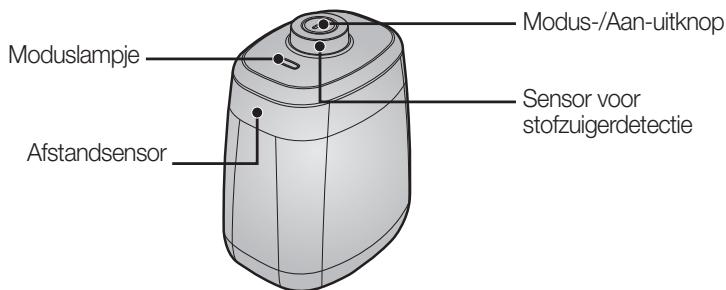

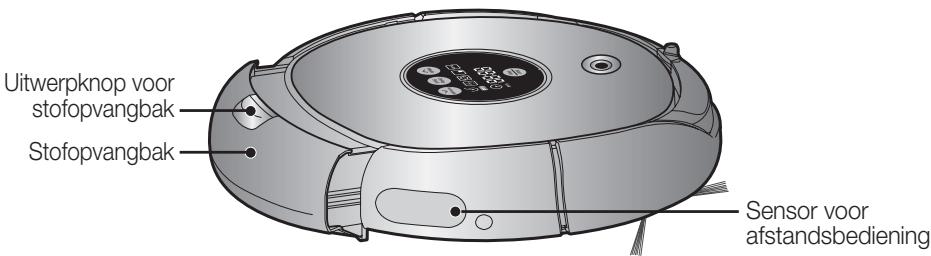

15 Onderdelen 16 Namen van de onderdelen

20 De robotstofzuiger gebruiksklaar maken

20 Volgorde van installatie 20 De aan-uitschakelaar gebruiken 21 Het oplaadstation plaatsen 22 Opladen 23 De batterij 24 De VIRTUAL GUARD plaatsen

26 De robotstofzuiger gebruiken

26 Reiniging starten/stoppen 27 Opnieuw opladen 28 Automatische reiniging 29 Lokale reiniging 30 Uitgebreide reiniging 31 Handmatige reiniging 32 Zijborstel reiniging 33 Geplande reiniging

34 De robotstofzuiger reinigen

34 Houd de methoden voor reiniging en onderhoud in gedachten 34 Het sensorvenster en de camera reinigen 35 De stofopvangbak en het filter reinigen 36 De zuigborstel reinigen 38 De draaiende zijborstel voor reiniging van randen reinigen 39 Het rijwiel reinigen

40 Controlelijst voor bellen met de klantenservice 42 Probleemoplossing voor foutcodes

43 Productspecificatie

STROOMTOEVOER

Buig het netsnoer niet te veel en plaats er geen zware voorwerpen op zodat het kan breken.

• Dit zou tot brand en elektrische schokken kunnen leiden.

Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert.

• Als u dit niet doet, zou dat tot een storing en elektrische schokken kunnen leiden.

Trek de stekker niet aan het snoer uit het stopcontact en raak de stekker niet met natte handen aan.

• Dit zou tot brand en elektrische schokken kunnen leiden.

Steek niet meerdere stekkers tegelijk in een contactdoos. (Laat het snoer niet open en bloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken kunnen leiden.

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken kunnen leiden.

VOOR HET GEBRUIK

Alvorens de robotstofzuiger in te schakelen, moet u zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak niet is geplaatst, zal de robotstofzuiger niet werken.

Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals:

• Locaties met kaarsen of bureaulampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeiende kolen).
• Locaties met benzine, gedistilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat niet op de volgende locaties.

• Zolders, kelders, magazijnen, industriële gebouwen, kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werking en defecten).

• Als een deur gesloten is, zal de robotstofzuiger die kamer niet kunnen binnenkomen.
• Zorg er echter voor dat u de deuren van de hoofdingang, maar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger maar een lager gedeelte kan vallen, gesloten houdt.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wanneer u de kwastjes niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken.

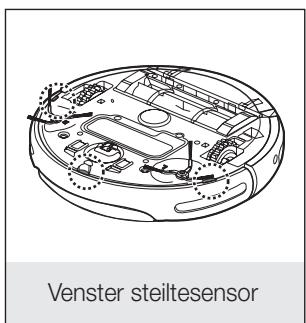

Wanneer de stijltesensor verstoord raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen kunnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus) plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt.

VOOR HET GEBRUIK

Verwijder van tevoren kleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en juwelen.

Haal verspreide objecten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen kunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel kunnen vallen.

Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan tegen kinderen opbotsen waardoor ze kunnen komen te vallen.

Zorg dat kinderen niet op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen kunnen dan vallen en zich bezeren en het product kan ernstig beschadigen.

Wanneer een kind of huisdier alleen wordt gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat.

• De robotstofzuiger zou hun aandacht kunnen trekken.
• Als er vingers, voetjes, poten, kleding of haar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en wordt dat gebied mogelijk niet gereinigd.
• Wanneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld.

Bij het plaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer niet open en bloot op de vloer ligt.

• Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan deze het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij niet automatisch worden opgeladen als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten.

Veiligheidsinformatie

VOOR HET GEBRUIK

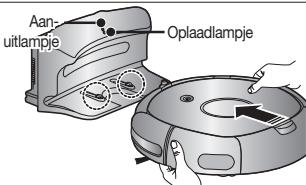

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces mogelijk verstoren.

Als er zich objecten voor het oplaadstation bevinden, kunnen deze verhinderen dat de robotstofzuiger zich automatisch oplaadt.

• Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1 m voor het oplaadstation geen obstakels bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschadigen.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

Zorg dat de robotstofzuiger niet over vloeistoffen zoals water, olie en plasjes van huisdieren beweegt of deze opzuigt.

• Hierdoor kan het apparaat ernstig beschadigen.
• Vloeistoffen kunnen zich via de wielen verspreiden en tot verontreiniging leiden.

Gebruik het oplaadstation niet voor andere doeleinden.

• Hierdoor kan het oplaadstation ernstig beschadigen of brand veroorzaken.

TIJDENS HET GEBRUIK

De robotstofzuiger mag niet op dikke vloerkleden worden gebruikt.

• Dit zou tot problemen met de robotstofzuiger kunnen leiden.
• Het vloerkleed zou hierdoor kunnen beschadigen.

Gebruik de robotstofzuiger niet op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig kunnen beschadigen.

De robotstofzuiger kan tijdens het zuigen tegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijke opbotsen.

• Voor snellere prestaties zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiger.

• Dit zou tot storingen kunnen leiden.

Verwijder tijdens het reinigen onmiddellijk eventuele grote stukken papier of plastic zakken uit het apparaat.

• Wanneer het apparaat langere tijd met een geblokkeerde ingang wordt gebruikt, kan het hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produceert, zet u onmiddellijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum.

De robotstofzuiger zou bij de voordeur of de drempel van de tuindeur vast kunnen komen te zitten.

• Om veiligheidsredenen stopt de robotstofzuiger met zuigen als deze zich langer dan 5 minuten niet kan verplaatsen.
• Om het zuigen te hervatten, zet u de aan-uitschakelaar in de uitstand en weer in de aanstand nadat u het apparaat hebt verplaatst naar een plek waar het de reiniging kan voortzetten.

TIJDENS HET GEBRUIK

OPMERKING

De robotstofzuiger kan locaties die hij niet kan bereiken, zoals hoeken en ruimten tussen banken en muren, niet volledig reinigen.

• Reinig deze locaties van tijd tot tijd.

OPMERKING

Na een reiniging kunnen er stofvlokken achterblijven als deze zich tijdens het reinigen hebben gevormd en de robotstofzuiger deze niet heeft opgezogen.

• Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

REINIGING EN ONDERHOUD

Wanneer u het product reinigt, mag u geen water rechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen.

• Hierdoor kan het apparaat ernstig kunnen beschadigen.

Oefen geen harde druk uit op de bumper van de robotstofzuiger.

Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehaald en in elkaar worden gezet.

• Hierdoor kan het apparaat beschadigen.

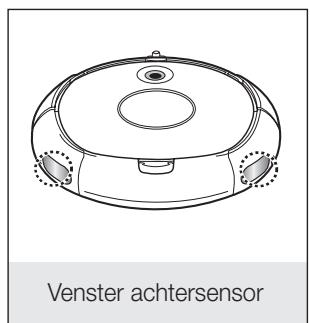

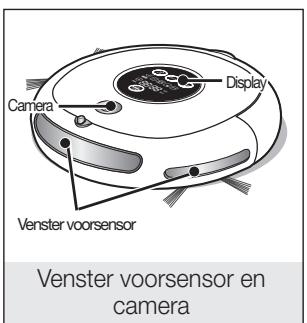

Verwijder regelmatig eventuele vreemde stoffen die zich op de obstakel- en steiltesensoren ophopen.

• Vuilophoping leidt tot een onnauwkeurige werking van de sensoren.

REINIGING EN ONDERHOUD

Gebruik altijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet.

• Als u dit niet doet, bestaat de mogelijkheid dat het apparaat plotseling in werking treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt.

Als het netsnoer is beschadigd, laat dit dan door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum vervangen.

• Als u dit niet doet, zou dat tot brand en elektrische schokken kunnen leiden.

Zorg dat u uit veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt.

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt vervangen.

• Gebruik van andere dan originele batterijen leidt tot storing van het product.

HANDIGE VIRTUAL GUARD-FUNCTIE

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

- Wat is plafondvormherkenning (Visionary mappingTM)?

Met deze functie worden met behulp van de camera op de bovenkant de vorm van het plafond voor het te reinigen gebied geïdentificeerd en wordt de beste manier bepaald om elk gedeelte van de vloer te bestrijken.

GRONDIGE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in opeenvolgende stukken reinigt (2) volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, worden elke hoek van de vloer gereinigd.

DIVERSE REINIGINGSMODI

Er zijn diverse reinigingsmodi beschikbaar om in al uw reinigingsbehoeften te voorzien.

Alle ruimten worden automatisch gereinigd.

2. Lokale modus

Een specifiek lokaal gebied wordt intensief gereinigd. Dit kan worden gebruikt om brood- en koekkruimels op te ruimen.

3. Uitgebreide modus

De robotstofzuiger reinigt totdat de batterij bijna leeg is.

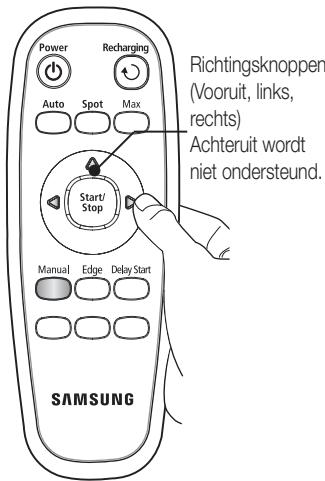

4. Handmatige modus

De vloer kan handmatig worden gereinigd door de robotstofzuiger met een afstandsbediening te verplaatsen.

5. Zijborstelmodus

Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botsensor draagt hier ook toe bij. De stofzuiger komt zo dicht mogelijk bij hoekjes om deze schoon te maken.

6. Geplande reinigingsmodus

Op het ingestelde tijdstip reinigt de robotstofzuiger de vloer.

AUTOMATISCH OPLADEN

Als de batterij bijna leeg is, wordt de robotstofzuiger automatisch naar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zijborstel wordt stof uit hoeken en van randen weggehaald.

DREMPELS OVERSTEKEN

Dankzij zijn vernuftige rijsysteem kan de robotstofzuiger over drempels met een hoogte van circa 1,5 cm heen en zo alle kamers reinigen. De robotstofzuiger is mogelijk niet in staat om over een drempel van 1,5 cm te gaan, afhankelijk van de vorm van de drempel.

ANTI-BOTSING

De robotstofzuiger herkent en ontwijkt in twee fasen obstakels. Eerst worden obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiger toch tegen een obstakel botst, absorberen de twee bumpersensoren de schok.

VEILIGHEIDSINRICHTING

Wanneer de robotstofzuiger tijdens het reinigen wordt opgetild, wordt dit door een sensor gedetecteerd en stoppen automatisch de rijwielen, de zuigborstel, de zuigmotor en de draaiende zijborstels hun werking.

Montage van de stofzuiger

ONDERDELEN

Stofzuiger

■ Afstandsbediening

- Oplaadstation

Andere onderdelen

[Stofzuiger] Voorkant

Zijkant

Onderkant

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Oplader (station) ]

[VIRTUAL GUARD]

De batterijenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen moeten apart worden aangeschaft. Plaats voor gebruik de alkalinebatterijen (type D).

1

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

2

Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD niet werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

• Specificatie: Alkalinebatterijen type D (LR20)

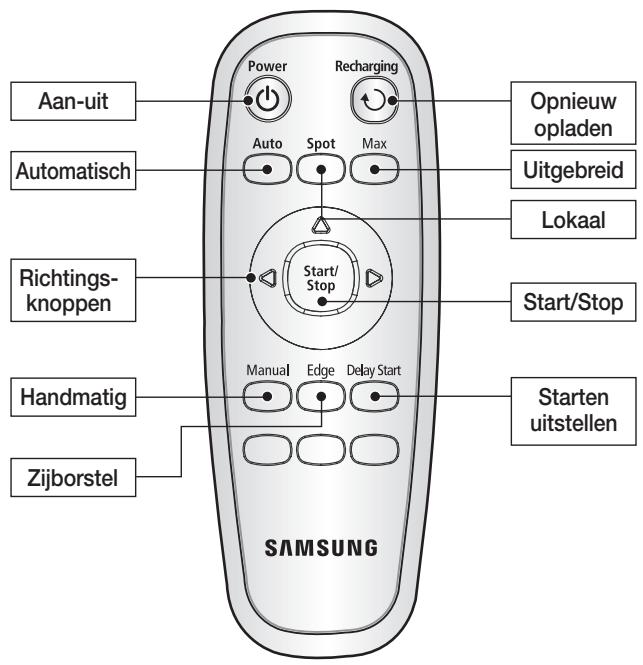

[ Afstandsbediening ]

- De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst. Plaats voor gebruik de alkalinebatterijen (type AAA).

1

Houd de vergrendeling ingedrukt en til het klepje van het batterijcompartiment aan de achterkant van de afstandsbediening omhoog.

2

Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening niet werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

• Specificatie: Alkalinebatterijen type AAA

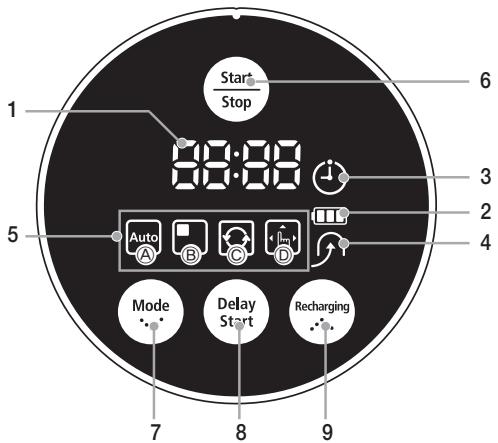

[Display]

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

• Tijdens het opladen: de voortgang van het opladen wordt in 3 stappen weergegeven.
• Tijdens het gebruik: het batterijniveau wordt weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanneer de batterij volledig leeg is, knippert er een niveau om "LO" aan te geven.)

3. Geplande reiniging

• Als er een reiniging is ingepland, licht het pictogram van Geplande reiniging op.

4. Opnieuw opladen

• Dit pictogram licht op wanneer de robotstofzuiger naar het oplaadstation terugkeert om de batterij op te laden.

5. Display voor reinigingsmodi

• Na elke druk op de reinigingsmodusknop wordt de desbetreffende reinigingsmodus weergegeven.

(a) Automatische modus: dit pictogram licht op wanneer de Automatische reinigingsmodus is geselecteerd. (b) Lokale modus: dit pictogram licht op wanneer de Lokale reinigingsmodus is geselecteerd. (c) Uitgebreide modus: dit pictogram licht op wanneer de Uitgebreide reinigingsmodus is geselecteerd. (d) Handmatige modus: dit pictogram licht op wanneer de Handmatige reinigingsmodus is geselecteerd. (e) Zijborstelmodus: "Ed 98" brandt wanneer de zijborstelmodus is geselecteerd.

KNOPPENGEDEELTE

6. Start/Stop

• Druk hierop om het reinigen te starten en te stoppen.

7. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop Start/Stop om het reinigen te starten.

8. Starten uitstellen

• Druk hierop om een reiniging in te plannen. U kunt een reiniging tot 23 uur van tevoren plannen.

9. Opnieuw opladen

• Na een druk op deze knop licht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger terug naar het oplaadstation om de batterij op te laden.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

VOLGORDE VAN INSTALLATIE

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aan-stand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te kunnen opladen, moet eerst het oplaadstation worden geïnstalleerd.

Bij aankoop van het product is de batterij nog niet geladen.

Daarom moet deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De VIRTUAL GUARD plaatsen

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

DE AAN-UITSCHAKELAAR GEBRUIKEN

Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar in de aanstand zetten.

Als u de aan-uitschakelaar in de uitstand zet, worden alle instellingen gereset.

1. Draai de stofzuiger om en zet de aan-uitschakelaar in de aanstand.

• Als de pictogrammen niet oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet.
• Let op dat alle instellingen worden gereset als u de aan-uitschakelaar in de uitstand zet.
• Wanneer het apparaat is ingeschakeld en er gedurende ongeveer 10 minuten niet op een knop wordt gedrukt, wordt het apparaat automatisch uitgeschakeld om de batterij te sparen. Als u de robotstofzuiger opnieuw wilt gebruiken, drukt u op de Power-knop of de Start/Stop-knop.

Als de aan-uitschakelaar in de uitstand staat, wordt de robotstofzuiger niet opgeladen, ook niet als alles zich in het oplaadstation bevindt.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

HET OPLAADSTATION PLAATSEN

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Er mogen zich 0,5 m links en rechts en 1 m voor het oplaadstation geen obstakels bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wanneer het een houten vloer betreft, zet u het oplaadstation in dezelfde richting als de houtnerven.

OPMERKING

Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation niet vinden en kan de batterij niet automatisch worden opgeladen.
• Als de robotstofzuiger van het oplaadstation wordt losgemaakt, wordt de batterij automatisch ontladen.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

OPLADEN

Bij aankoop van het product is de batterij volledig ontladen. De robotstofzuiger moet dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aan-stand.

1. Breng de oplaadcontactpunten van de stofzuiger op gelijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een "oplaadgeluid" uit het oplaadstation hoort.
2. Het oplaadlampje wordt groen.

1. Controleer de oplaadstatus van de robotstofzuiger.
2. Wanneer het opladen begint, worden achtereenvolgens de batterijniveau-indicator en "B" op het display weergegeven.
3. Wanneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

• Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zal hij zichzelf automatisch bij het oplaadstation opladen. ■ Wanneer de batterijniveau-indicator tijdens het reinigen knippert en "LO" op het display wordt weergegeven, kan de robotstofzuiger niet met de afstandsbediening of de knoppen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct naar het oplaadstation dragen om de batterij weer op te laden. (Dit gebeurt wanneer de batterij volledig ontladen is.)

OPMERKING

• Na aankoop van het product duurt het ongeveer 120 minuten om de batterij volledig op te laden en loopt het product circa 90 minuten.
• Wanneer de batterij wordt opgeladen terwijl deze oververhit is, kan de oplaadtijd toenemen.
• Te nemen maatregelen wanneer het opladen niet soepel verloopt. Wanneer de robotstofzuiger niet automatisch kan worden opgeladen, moet u het volgende proberen:
• Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitstand en weer in de aanstand (Reset).
• Haal de stekker van het oplaadstation uit het stopcontact en steek deze er weer terug in (Reset).
• Controleer of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg
• deze contactpunten op de stofzuiger en het oplaadstation met een droge doek schoon.
• Controleer of er zich sterk reflecterende objecten in de buurt van het oplaadstation bevinden.
• Wanneer de robotstofzuiger van het oplaadstation wordt gehaald, zal de batterij op een natuurlijke manier ontladen.
• Laad de robotstofzuiger zo mogelijk op met behulp van het oplaadstation. (Wanneer u voor langere tijd van huis bent vanwege een zakenreis, een vakantie, enzovoorts, moet u de aan/uit-schakelaar op de robotstofzuiger in de uit-stand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.)

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ

• De robotstofzuiger loopt op milieuvriendelijk oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert.
• De batterijgarantie geldt voor een periode van 6 maanden na de aankoopdatum. ■ Wanneer u een batterij koopt, moet u vóór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbool dat aangeeft dat het een origineel onderdeel betreft (Amsun).

• Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
• Haal de batterij niet uit elkaar en pas deze niet aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij niet bloot aan vuur en verhit deze niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan. Bewaar de batterij binnenshuis (0°C ~ 40°C).
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijke manier wegwerpen.
• Werp deze batterijen niet weg bij het normale huishoudelijk afval.
• Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.
• Als de batterij defect is, mag u deze niet demonteren. Neem contact op met het dichtstbijzijnde klantenservicecentrum.
• Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geautoriseerd klantenservicecentrum om de batterij te vervangen.

De oplaadbare accu waarvan dit apparaat is voorzien, kan niet door de gebruiker worden vervangen.

Voor informatie over de vervanging ervan neemt u contact op met het servicecentrum.

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de wachtmodus (virtuele deur) te gebruiken.

Bediening van de knoppen

1. Status van het moduslampje

• Schuttingmodus (virtuele muur): het lampje knippert rood.
• Wachtmodus (virtuele deur): het lampje knippert groen.
• Uit: het lampje is uitgeschakeld.

2. De modus instellen

• Telkens wanneer u op de Modus-/Aan-uitknop drukt, worden de volgende opties in deze volgorde geselecteerd: Schuttingmodus (virtuele muur) → Wachtmodus (virtuele deur) → Apparaat UIT.
• De afstand van de virtuele wand is minimaal 2,5 m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot.

Een schutting (virtuele muur) vormen

De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden.

Bijvoorbeeld voor plantenbakken, meubilair, de voordeur, enzovoorts.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Schuttingmodus (virtuele muur).
2. Het moduslampje knippert rood.
3. Plaats de VIRTUAL GUARD voor het gebied dat u voor de robotstofzuiger wilt blokkeren.
4. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden.

De stofzuiger gebruiken

De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wanneer het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Wachtmodus (virtuele deur).
2. Het moduslampje knippert groen.
3. Plaats de VIRTUAL GUARD bij de ingang van de kamer die gereinigd moet worden.
4. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden.

• Schakel het apparaat uit wanneer u de VIRTUAL GUARD niet gebruikt. (Wanneer u de robotstofzuiger gedurende langere tijd niet gebruikt, moet u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)
• Als de Modus-/Aan-uitknop niet werkt, betekent dit dat de batterijen op zijn. Vervang in dat geval de batterijen. (Specificaties: Alkalinebatterijen type D (LR20))
• U kunt tevens een VIRTUAL GUARD aanschaffen bij het klantenservicecentrum van Samsung Electronics., Ltd.

* Aangezien er een onzichtbare barrière wordt gevormd om te voorkomen dat de robotstofzuiger tegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren te plaatsen.

De infraroodsensor

• De transmissie van het infraroodsignaal gaat mogelijk minder soepel in locaties met halogeenlicht of in de buitenlucht.
• De robotstofzuiger gebruikt 3 typen infraroodapparaten en het is mogelijk dat een bepaald apparaat niet werkt als het zich voor een ander apparaat met een hogere prioriteit bevindt.
• Wanneer u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakel. Dit komt doordat het signaal van de afstandsbediening een hogere prioriteit heeft dan het signaal van de VIRTUAL GUARD.
• Wanneer u de robotstofzuiger op een kleine locatie of op korte afstand gebruikt, kan deze storingen vertonen door interferentie van de infrarode signalen.
• Plaats de VIRTUAL GUARD uit de buurt van het oplaadstation, zodat het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt bevindt.
• Als er meerdere robotstofzuigers tegelijk worden gebruikt, kunnen deze storingen vertonen door interferentie van de infrarode signalen.

DE ROBOTSTOFZUIGER GEBRUIKEN

REINIGING STARTEN/STOPPEN

U kunt alle robotstofzuigfuncties starten en stoppen.

Alle functies van de robotstofzuiger werken alleen wanneer de aan-uitschakelaar in de aanstand staat. ■ Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop Start/Stop om de desbetreffende activiteit te annuleren en een functie te selecteren.

Het apparaat aan- en uitzetten

Het apparaat aanzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: druk op de knop Start
• De knoppen, batterijniveau-indicator en reinigingsmoduspictogrammen op de stofzuiger worden ingeschakeld.

Het apparaat uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop (Start) 3 seconden ingedrukt.
• Alle pictogrammen behalve de batterijniveau-indicator worden uitgeschakeld.

Reiniging starten en stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebreid, Handmatig of Zijborstel.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/Uitgebreid/Handmatig/Zijborstel door op de knop (Mode) en vervolgens op de knop (Start/Stop) te drukken.
• Wanneer de reiniging start, komt de robotstofzuiger in beweging.
• Wanneer u op de knop (Start) drukt zonder een reinigingsmodus te selecteren, wordt er een automatische reiniging uitgevoerd.

Stoppen

• Als u wilt stoppen drukt u op de knop (Start) op de afstandsbediening of op de stofzuiger.
• Wanneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand.

De afstandsbediening gebruiken

De knoppen op de stofzuiger gebruiken

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

OPNIEUW OPLADEN

Met behulp van de knop voor opnieuw opladen kunt u de robotstofzuiger naar het oplaadstation laten terugkeren.

Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop (Start) om de desbetreffende activiteit te annuleren en drukt u vervolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.
2. Het pictogram (Γ) op de stofzuiger wordt ingeschakeld en de robotstofzuiger keert naar het oplaadstation terug.
3. Als u de robotstofzuiger wilt stoppen terwijl deze naar het oplaadstation terugkeert, drukt u op de knop (Start/Stop).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanneer de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanneer de robotstofzuiger niet naar het oplaadstation terugkeert

• Controleer de plaatsing van het oplaadstation
• Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger niet maar zich toe kan leiden.
• Als het oplaadstation meer dan 5 m van de robotstofzuiger verwijderd is, kan het

langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.

• Laad de robotstofzuiger in de volgende gevallen handmatig op.
• Als het oplaadstation in een hoek is geïnstalleerd.
• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger niet over de drempel heen kan maar de locatie waar de oplader is geïnstalleerd.

De knoppen op de stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die de terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich de oorspronkelijke positie tijdens het verplaatsen blijft herinneren. ■ Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbediening	Configurativolgorde
1keer	Auto	1 De modus instellen.
Start Stop	Start Stop	2 De modus annuleren.

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd.
• Als u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat.

Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

LOKALE REINIGING

Een klein gebied met veel koekkruimels, stof, enzovoorts kunt u gemakkelijk laten reinigen.

• Verplaats de robotstofzuiger naar het gebied waar u een lokale reiniging wilt uitvoeren.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde
Mode Start Stop 2keer	Spot	1 De modus instellen.
Start Stop	Start/Stop	2 De modus instellen.

• In de lokale reinigingsmodus wordt er door de robotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd.
• Wanneer de reiniging gereed is, worden er End, Stop en Stand by op het display van de robotstofzuiger weergegeven.

Als de robotstofzuiger zich in het oplaadstation bevindt, is lokale reiniging niet beschikbaar.

Tijdens de reiniging

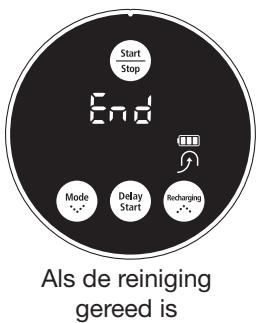

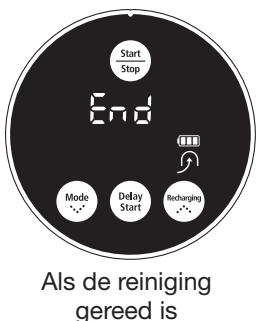

Als de reiniging gereed is

DE ROBOTSTOFZUIGER GEBRUIKEN

UITGEBREIDE REINIGING

De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op een niveau knippert.

■ Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren. ■ Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
3keer	Max	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

Tijdens de reiniging

OPMERKING

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de reiniging niet hervat.
• Als u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging wordt dan niet meer hervat).

Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

HANDMATIGE REINIGING

Met behulp van de afstandsbediening kunt u de robotstofzuiger verplaatsen om een specifiek gebied direct te reinigen.

• Verplaats de robotstofzuiger naar het gebied waar u een handmatige reiniging wilt uitvoeren. Handmatig reinigen kan alleen met de afstandsbediening.

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop4keer	Manual	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

Tijdens de reiniging

• Als de robotstofzuiger zich in het oplaadstation bevindt, is handmatige reiniging niet beschikbaar.

DE ROBOTSTOFZUIGER GEBRUIKEN

ZIJBORSTEL REINIGING

Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botsensor draagt hier ook toe bij. De stofzuiger komt zo mogelijk bij hoekjes om deze schoon te maken. (Deze robotstofzuiger is een contactstofzuiger die contact maakt met obstakels.)

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren. ■ Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop5keer	Edge	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd.
• Als u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat.

Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zou het apparaat de reiniging van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

GEPLANDE REINIGING

U kunt instellen dat de robotstofzuiger op een bepaald tijdstip begint met reinigen. (Uitstel: tot 23 uur)

• Geplande reiniging is alleen mogelijk wanneer de robotstofzuiger zich in het oplaadstation bevindt.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde	Voorbeeld) Om de reiniging over 5CLR te beginnen
Delay Start	Delay Start	1 Ga waar de Geplande reinigungsmodus	Knippert :HR
Mode Recharging	Omlag Start/Stop	2 Met een druk op de knop neemt de tijd toe of af.	Knippert :HR
Delay Start	Delay Start	3 Bevestig de instelling.	:HR
Start	Start/Stop	4 Annuleer de instelling.	Het pictogramicht Niet meer op.

Wanneer het instellen gereed is en u op de knop Start drukt in plaats van op de knop Delay Start, wordt de geplande reinigingstijd geannuleerd. Wanneer u na voltooiing van de instelling de robotstofzuiger handmatig uit het oplaadstation haalt, wordt de geplande reinigingstijd geannuleerd.

DE ROBOTSTOFZUIGER REINIGEN

HOUD DE METHODEN VOOR REINIGING EN ONDERHOUD IN GEDACHTEN

Als de aan-uitschakelaar beschadigd is, moet u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken gebeuren. - Gebruik geen middelen of mechanische apparaten die niet door de fabrikant zijn geïnstalleerd en die de vervorming van de robotstofzuiger zouden kunnen versnellen.

Zet altijd de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiger gaat reinigen.

De robotstofzuiger zou anders plotseling in werking kunnen treden en lichamelijk letsel veroorzaken.

HET SENSORVENSTER EN DE CAMERA REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

Spuit nooit water, thinner, benzeen, enzovoort rechtstreeks op de robotstofzuiger.

Veeg het venster van de sensor en de camera licht af met een zachte doek.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

DE STOFOPVANGBAK EN HET FILTER REINIGEN

Leeg de stofopvangbak eerst voordat u deze gaat reinigen.

Filter

• Pas op dat u bij het weghalen van de stofopvangbak geen stof morst. Leeg in de volgende gevallen de stofopvangbak.
• Als er zich stof in de stofopvangbak heeft opgehoopt.
• Als de zuigkracht plotseling sterk afneemt.
• Als het geluid plotseling toeneemt.

Klep van de stofopvangbak

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak eruit.

1. Verwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Verwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Veeg het stof van het filter en uit de stofopvangbak.

U kunt ze met water afspoelen.

1. Plaats het filter in de stofopvangbak.
2. Zorg dat het raster van het filter naar beneden is gericht. Het kan niet in de verkeerde richting worden geplaatst.

1. Sluit de klep van de stofopvangbak en plaats de bak in de stofzuiger.

DE ROBOTSTOFZUIGER REINIGEN

DE ZUIGBORSTEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

• Omdat er stof uit de stofopvangbak kan komen, moet u deze voor het reinigen van de zuigborstel verwijderen.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijderen.

1. Nadat u gecontroleerd hebt op vreemde stoffen, drukt u op de haak waarmee de borstel vastzit om deze los te maken.

1. Til de zuigborstel uit de stofzuiger.

1. Verwijder met een borstel of stofzuiger eventuele vreemde zaken zoals lange haren of draden die rond de borstel zijn gewikkeld.

1. Wanneer de reiniging gereed is, zet u de borstel eerst vast aan de kant van de aan-uitschakelaar en vervolgens ook aan de andere kant.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

1. Nadat u de 3 uiteinden van de klep in de openingen hebt gestoken, duwt u op het andere uiteinde totdat dit op zijn plaats klikt.

• Om te voorkomen dat de robotstofzuiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.
• Als het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.
• Aangezien de zuigborstel het stof op de vloer opzuigt, kunnen er lange draden of haren om de borstel gewikkeld raken. Controleer en reinig de zuigborstel regelmatig.

DE ROBOTSTOFZUIGER REINIGEN

DE DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

1. Controleer of de draaiende zijborstel niet verbogen is en of er geen vreemde zaken in de borstel zijn vastgeraakt.

1. Doe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende zijborstel gewikkeld. Veeg de borstel vervolgens aan de doek af.

1. Draai de draaiende zijborstel rond en herhaal de procedure uit stap 2.

1. Als er haar of draden tussen de stofzuiger en de draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen.

Bij het terugplaatsen van de borstel moet u erop letten dat de "L"-markering op de borstel en op de stofzuiger op dezelfde plaats komen.

(De letter "R" is aan de rechterkant van de draaiende zijborstel aangebracht.)

OPMERKING

Aangezien de draaiende zijborstel gemakkelijk haren en andere vreemde zaken aantrekt, moet u de borstel regelmatig reinigen.

Als er zich veel vreemde zaken aan de borstel hechten, kan deze daardoor beschadigen.

Hulpmiddelen en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

HET RIJWIEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

■ Als de robotstofzuiger plotseling gaat zigzaggen, zitten er mogelijk vreemde stoffen aan het rijwiel vast.

1. Wanneer u het rijwiel gaat reinigen, legt u een zachte doek op de vloer en legt u de stofzuiger daar voorzichtig ondersteboven op.

1. Controleer of er vreemde stoffen zijn vastgehecht en verwijder deze zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger werkt voorafgaand aan het reinigen—helemaal Niet.	• Is de stofopvangbak geplaatst? • Staat de aan-uitschakelaar in de aanstand? • Is de reinigingsmodus (Auta) in het display ingeschakeld? • Knippert de batterijniveau-indicator op slechts een niveau en is 'LO' op het display weergegeven? • De robotstofzuiger werkt Niet als de batterij in de afstandsbediening leeg is.	• Plaats de stofopvangbak. • Zet de aan-uitschakelaar in de aanstand. • Druk op de knop (Stutte). (Houd de knop (Stutte) 3 seconden of longer ingedrukt om het apparaat UIT te schaken.) • Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Vervang de batterijen in de afstandsbediening. (type AAA)
De robotstofzuiger isijdens de reiniging gestopt.	• Knippert de batterijniveau-indicator op slechts een niveau en is 'LO' op het display weergegeven? • Is de robotstofzuiger achefter snoeren op de vloer blijven haken? • Is de robotstofzuiger op de vloer bij een hoogteverschil blijven steken? - Het rijwiel staat omhoog. • Is er een stuk stof om het rijwiel gewikkeld? • Is de robotstofzuiger op de drempel blijven steken?	• Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Zet de aan-uitschakelaar in de uitstand en maak de snoeren los. • Zet de aan-uitschakelaar in de uitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen. • Zet de aan-uitschakelaar in de uitstand en verwijder de stof. • Zet de aan-uitschakelaar in de uitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen.
Tijdens het reinigen is er weinig zuigkracht.	• Controller of de stofopvangbak vol is. • Controller of de zuiggang verstoot is. • Controller of het filter verstoot is.	• Stop de robotstofzuiger en leeg de stofopvangbak. • Zet de aan-uitschakelaar in de uitstand en verwijder de zaken die de zuiggang verstoppen. • Maak het filter goed schoon.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit. • Als op 1 m of minder van de voorkant en op 0,5 m of minder van derijkanten van het oplaadstation obstakels+zijn,要去 u deze verwijderen. • Als er zich vreemde stoffen op de oplaadcontactpunter bevinden,要去 de contactpunter met een droge theedoek schoonvegen. • Is de VIRTUAL GUARD)dicht bij het oplaadstation geplaatst?	• Verplaats de VIRTUAL GUARDaar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op? • Is de VIRTUAL GUARD op de Wachtmodus (virtuele deur) ingesteld? • Is het moduslampje UIT?	• Vervang de batterijen. (2 alkalinebatterijen type D(LR20)) • Stel de VIRTUAL GUARD op de Schuttingmodus (virtuele muur) in. • Controller of de VIRTUAL GUARD is uitgeschakeld en stel deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARD্রaalveel te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Vervang de batterijen door neue alkalinebatterijen. (2 alkalinebatterijen type D(LR20))

FOUTCODE	OORZAAK	OPLOSSING
C 00	• De robotstofzuiger is tijdens het verplaatsen vast komen te zitten.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verplaats de robotstofzuiger maar een andere plek.
C 01	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in de zuigborstel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van de zuigborstel.
C 02	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in het linkerrijwiel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van het linkerrijwiel.
C 03	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in het rechterrijwiel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van het rechterrijwiel.
C 05	• Controleren van de bumpersensor.	• Trek de vastzittende bumper een stukjeঃbuiten.
C 06	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeck van de sensorvensters aan de voor- en achterkant.
C 07	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeck van het steiltesensorvenster.
C 08	• Geen stofopvangbak geplaatst.	• Duw de stofopvangbak aan totdat u een klikgeluid hoort.
C 09	• Er is een vreme de stof (draad, papier, spelgoed, enz.) in de draaiende zichborstel vastgeraatk.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreme de stoffen van de draaiende zichborstel.

• Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitstand zet, verdwijnt de foutcode.

Stofzuiger

Oplaadstation

CLASSIFICERING	ITEM	DETAIL
Mechanische specificaties	Diameter	355mm
	Hoogte	93mm
	Gewicht	4.0kg
Elektrische specificaties	Voltage	AC 220-240V~, 50-60Hz
	Oplaadvermogen	50 W
	Verbruik stofzuiger	40 W
	Batterijspecificaties	14.4V / 2,000 mA
Reinigungsspecificaties	Capaciteit stofopvangbak	Circa 0.6 l
	Type opladen	Automatisch/handmatig opladen
	Reinigungsmodus	Automatische, Lokale, Uitgebeide, Handmatige en, Zijborstel, Geplande reiniging
	Oplaadduur	Circa 120 minutes
	Reinigungstijd (bij een harde vloer)	Circa 90 minutes
Reinigungsmethode		Plafondvormherkenning
Type knop op stofzuiger		Type knop

Deze stofzuiger voldoet aan de volgende richtlijnen:

EMC-richtlijn: 2004/108/EEC

Veiligheidsrichtlijn laagspanning: 2006/95/EC

Opmerkingen

SAMSUNG

Robotstofzuiger

Gebruikershandleiding
