Producttype	Inbouw elektrische oven
Merk	Zanussi
Model	ZOHKC0X1
Inhoud	57 L
Energielabel	A (index 94,9)
Energieverbruik (conventioneel)	0,83 kWh/cyclus
Energieverbruik (hetelucht)	0,75 kWh/cyclus
Hoogte apparaat (voor/achter)	598 mm / 579 mm
Breedte apparaat (voor/achter)	594 mm / 558 mm
Diepte apparaat	561 mm
Inbouwdiepte	540 mm
Gewicht	26,4 kg
Elektrische aansluiting	Eenfasig, 230 V ~ 50 Hz (kabel 1,1 m)
Maximaal vermogen	3680 W
Kookstanden	Hetelucht, Boven/onder verwarming, Turbogrill, Snelle grill, Vochtige hetelucht, Voedsel bereiden, Bodemverwarming
Meegeleverde accessoires	Metalen rooster, bakplaat
Roosterstanden	4 posities
Binnenverlichting	Vervangbare lamp bestand tegen 300 °C
Deur	Twee glaspanelen, demonteerbaar voor reiniging
Veiligheid	Veiligheidsthermostaat, kinderslot (afhankelijk van model)
Inbouwafmetingen (min)	Hoogte 590 mm, breedte 560 mm, diepte 550 mm
Onderhoud	Handmatige reiniging met zachte doek en neutraal schoonmaakmiddel. Verwijderbare roostersteunen. Geen stoomreiniger.

Veelgestelde vragen - ZOHKC0X1 ZANUSSI

Hoe installeer ik de inbouwoven ZOHKC0X1 correct?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd u aan de minimale inbouwmaten: hoogte 590 mm, breedte 560 mm, diepte 550 mm. Zorg ervoor dat de ventilatieopening (560x20 mm) vrij is. Gebruik de meegeleverde montageschroeven (4x25 mm). Sluit het apparaat pas aan aan het einde van de installatie.

Hoe voer ik de eerste voorverwarming van de oven uit?

Verwijder vóór het eerste gebruik alle accessoires en reinig de oven. Verwarm de oven leeg voor door de functie Hetelucht te selecteren op maximale temperatuur gedurende 1 uur, daarna de functie Boven/onder verwarming op maximale temperatuur gedurende 15 minuten. Er kunnen geur en rook vrijkomen: ventileer de ruimte.

Hoe gebruik ik de verschillende kookstanden?

Draai aan de knop voor de kookstanden om de gewenste stand te selecteren (bijv. Hetelucht voor bakken op meerdere niveaus, Snelle grill voor grillen). Draai vervolgens aan de thermostaatknop om de temperatuur in te stellen. Zet na het koken beide knoppen op Uit.

Hoe reinig ik de verwijderbare roostersteunen?

Zorg dat de oven koud is. Trek de voorkant van de roostersteun naar u toe, trek dan de achterkant van de zijwand weg om hem te verwijderen. Was de steunen met een zachte doek en zeepwater. Reinig ze niet in de vaatwasser. Plaats ze terug in omgekeerde volgorde.

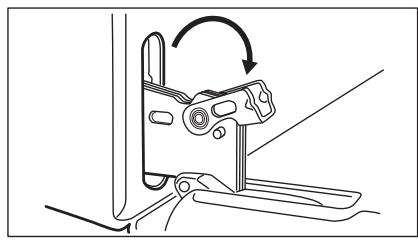

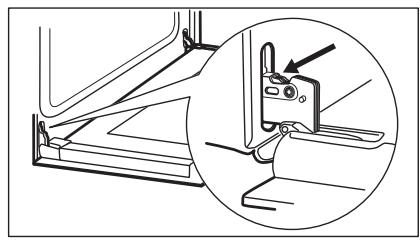

Hoe demonteer ik de ovendeur om de ramen te reinigen?

Open de deur volledig, til de hendels van de scharnieren op, sluit de deur dan half. Til de deur op en trek hem naar voren om hem te verwijderen. Leg hem op een zachte doek. Ontgrendel het bevestigingssysteem en verwijder het binnenste glaspaneel. Reinig met zeepwater en droog grondig voordat u het terugplaatst.

Wat te doen als de oven niet verwarmt?

Controleer eerst of de zekering niet is gesprongen. Zorg ervoor dat de oven correct is aangesloten en dat het stopcontact werkt. Als het probleem aanhoudt, neem dan contact op met een erkende after-sales service. Gebruik de oven niet als de deurafdichting beschadigd is.

Hoe vervang ik de lamp van de binnenverlichting?

Zet de oven uit en haal de stekker uit het stopcontact. Plaats een doek op de bodem van de oven. Draai de glasdiffusor om hem te verwijderen. Vervang de lamp door een nieuwe lamp die bestand is tegen 300 °C (zelfde specificaties). Plaats de diffusor terug.

Welke accessoires zijn compatibel met deze oven?

Gebruik de meegeleverde metalen rooster en bakplaat. Voor de functie Vochtige hetelucht verdienen donkere, niet-reflecterende bakvormen de voorkeur (bijv. pizzasteen, braadslee). Plaats nooit aluminium direct op de bodem van de oven.

Hoe bespaar ik energie met deze oven?

Gebruik de functie Vochtige hetelucht om het verbruik te verminderen. Verwarm niet altijd voor. Profiteer van de restwarmte door de oven 3 tot 10 minuten voor het einde van de kooktijd uit te zetten. Houd de deur gesloten tijdens het koken.

Waar vind ik het typeplaatje en de modelnummers?

Het typeplaatje vindt u op het voorgedeelte van de ovenruimte. Het bevat het model (MOD.), de referentie (PNC) en het serienummer (S.N.). Noteer deze informatie voordat u contact opneemt met de after-sales service.

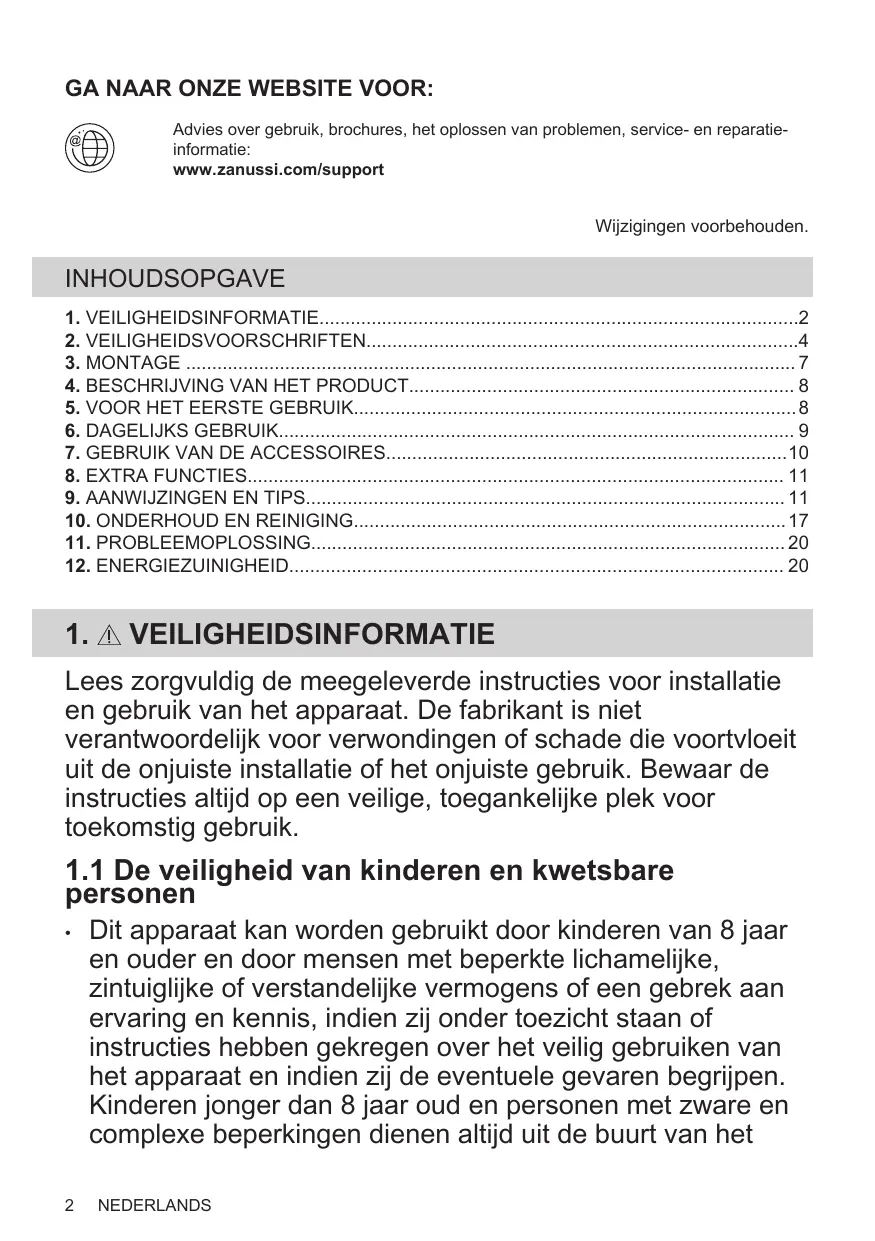

GEBRUIKSAANWIJZING ZOHKC0X1 ZANUSSI

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

Wijzigingen voorbehonden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE 2
   2.VEILIGHEIDSVOORSCHRIFTEN 4
   3.MONTAGE 7
2. BESCHRIJVING VAN HET PRODUCT 8
   5.VOOR HET EERSTE GEBRUK. 8
   6.DAGELIJKS GEBRUIK. 9
3. GEBRUK VAN DE ACCESSOIRES 10
4. EXTRA FUNCTIONS 11
   9.AANWIJZINGEN EN TIPS. 11
5. ONDERHOUD EN REINIGING 17
   11.PROBLEEMOPLOSING 20
6. ENERGIEZUINIGHEID 20

1. VEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor verwondingen of schade die voortvloeituit de onjuiste installmentie of het onjuiste gebruik. Bewaar de instructies algijd op een veilige, toegankelijkke plek voor toekomstig gebruik.

1.1 De verilgheit van kinderen en kwetsbare personen

• Dit apparaat kan worden gebruikt door kinderen van 8年龄段 en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijkke vermogens of een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekreten over het veilig gebruiken van het apparaat en indien zich de eventuele bevaren begrijpen. Kinderenjonger dan 8年龄段 oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het

apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Laat kinderen nicht spelen met het apparaat.
• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gegaste wijze.
  WAARSCHUWING: Houd kinderen en huisdierenuit de buurt van het apparaat als het in werkig is of afkoelt. Makkelijk toegankelijkke onderdelen worden heetijdens gebruik.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Alleen een erkende installmenttechnicus mag het apparaat en de kabel verrangen.
  WAARSCHUWING: Het apparaat en de toegankelijkke onderdelen ervan worden heetijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken.
• Gebruik algijd ovenhandschoenen om accessoires of kookgerei teplaatsen of verwijderen.
  Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat UIT het stopcontact te trekken.
  WAARSCHUWING: Zorg ervoor dat het apparaat isuitgeschakeld voordat u de lampervangt om elektrischeschokken te voorkomen.
• Gebruik het apparaat Niet voordat u het in de ingebouwde structuur installeert.
• Gebruik geen stoomreiniger om het apparaat schoon te make.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te make, deze kunden krassen veroorzaken op het oppervlak, waardoor het glas zou+kunnen breken.
• Als het netsnoer beschadigd is,要去 de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon

deze verrangen teneinde gevaarlijke situatuies te voorkomen.

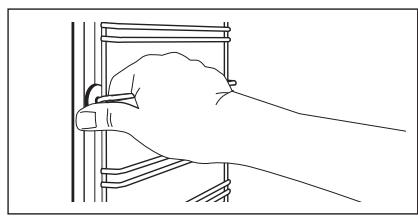

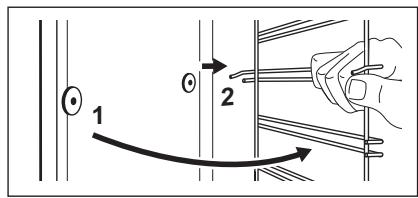

- Om de inschuifrails te verwijderen trekt u eerst de voorkant van de inschuifrail en dan dechterkantuit de bijwanden. Installer de inschuifrails in de omgekeerde volgorde.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

WAARSCHUWING!

Alleen een erkende

installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installer en gebruik geen beschadigd apparatus.
• Volg de installmentie-instructies die zich meegeleverd met het apparatus.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van+zijnplaats.
• Installer het apparaat op een veilige en geschikte plaat die aan alle installmente-eisen voldoet.
• Houd de minimumafstand maar andere apparaten en units in性和.
• Controller voordat u het apparaat monteert of de ovendeur onbelemmerd opent.
• Het apparaat is uitgerust met een elektrisch koelsystem. Het heeft elektrische stroom nodig.

Minimumhoogte kast (Minimumhoogte kast onder werkblad) 590 (600) mm

Kastbreedte	560 mm
Kastdiepte	550 (550) mm
Hoogte van de voorkant van het apparatus	598 mm
Hoogte van deijkenkant van het apparatus	579 mm
Breedte van de voorkant van het apparatus	594 mm

Breedte van de城县	558 mm
Breedt van het apparaat
Diepte van het apparaat	561 mm
Ingebouwde diepte van het apparaat	540 mm
Diepte met open deur	1007 mm
Minimungroorte ventilatie- opening. Opening ge- plaatst aan de onderkant van dechterzijde	560x20 mm
Lengte netvoedingskabel. Kabel worden in de rechter- hoek van dechterzijde geplaatst	1100 mm
Bevestigingsschroeven	4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen要去en door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat要去 worden aangesloten op een geaard stopcontact.
  Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik.altijd eenjuist geinstalleerd schokbestendigstopcontact.
• Gebruik geen adapters met meerdere stekkers en verlangkabels.
  Zorg dat u de netstekker en het netsnoor Niet beschadigt. Indien de voedingskabel moet worden verrangen, dan要去 dit gebeuren door onsite Klantenservice.
• Laat de stroomkabel Niet in aanraking komen met de deur van het apparaat of

de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geisoleerde delen要去 op zo'n manier worden bevestigd dat het Niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installmentie is voltooid. Zorg ervoor dat het netsnoer na installmentie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker Niet in het stopcontact steken.
• Trek Niet aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen要去en uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installmentie要去 een isolatieapparaat bevatten waardoor het apparaat volledig van hetlichtnet afgesloten kan worden. Het isolatieapparaat要去 een contactopening hebben met een minimale bredte van 3 mm.
• Dit apparaat worden geleverd met stekker en netsnoer.

Kabeltypes die van toepassing zijn op de installmentie of verrangng voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W)	Doorsnede kabel (mm2)
maximaal 1380	3 x 0.75
maximaal 2300	3 x 1
maximaal 3680	3 x 1.5

De aardkabel (groene/gele kabel) moet 2 cm langer zichen dan fase- en neutrale kabels (blauwe en bruine kabels).

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
• De specificatie van dit apparaat nicht wijzigen.
  Zorg ervoor dat de ventilatieopengingen Niet geblokkeerd zich.
• Laat het apparaat tijdens het gebruik Niet onbeheerd anschter.
  Schakel het apparaat telkens na gebruikuit.
  Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hare lucht ontsnappen.
  Bedien het apparaat Niet met natte handen of als het contact maakt met water.
• Oefen geen kracht UIT op een geopende deur.
• Het apparaat mag nicht worden gebruikt als werkblad of aanrecht.
• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gezruikt, kan er alcoholluchtmensgel ontstaan.
• Houd vonden of open vlammen uit de buurt van het apparaat bij het openen van de deur.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen:

• zet geen kookgerei of andere voorwerpen direct op de bodem van het apparatus.
  leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.

• plaats geen water direct in het hete apparaat.

• haal vochthoudende schotels en etenuit het apparaat als ukaar bent metkoken.

• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is Niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtigete taarten. Fruitsappen können permanentente vlekken makeen.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag nicht worden gezruikt voor andere doeleinden, zoals het verwarmen van een kamer.
  Alle bereidingen moeten wordenuitgevoerd met gesloten overdeur.
• Als het apparaatchter een meubelpaneel gemonteerd is (bijv. een deur),zorg er dan voor dat de deur nooit gesloten is als het apparaat in werkking is. Warmte en vocht hunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer verroorzaken. Sluit het meubelpaneel Niet tot het apparaat volledig afgekoeld is na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, brand en schade aan het apparaat.

Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten konnen breken.
- Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
- Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
- Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achechteruitgaat.
Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen

neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen+zijn bedoeld om bestand te+zijn gegen extreme fysieke omstandigheden in huishoudelijkke apparaten, zoals temperatuur, trillingen, vochtigheid, of+zijn bedoeld om informatie tegeven over de operationele status van het apparaat. Ze zich Niet bedoeld voor gebruik in andere toepassingen en+zijn nicht geschikt voor verlichting in huishoudelijkke ruimten.
• Gebruik alleen lampjes metdezelfdesepecificaties.

2.6 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

2.7 Afvalverwerking

WAARSCHUWING!

Gevaar voor letsel of verstikking.

Haal de stekker uit het stopcontact.
- Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
- Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken

Veiligkeit.

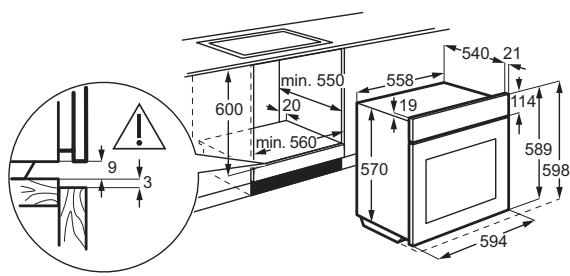

3.1 Inbouwen

(^*mm)

(^*mm)

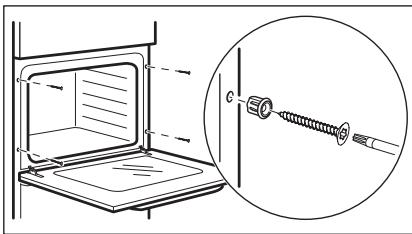

3.2 Bevestiging van de oven aan de kast

4. BESCHRIJVING VAN HET PRODUCT

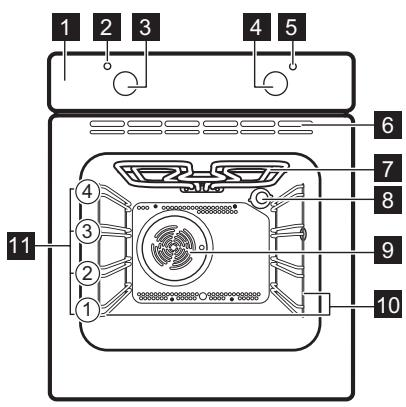

4.1 Algemeen overzicht

4.2 Accessoires

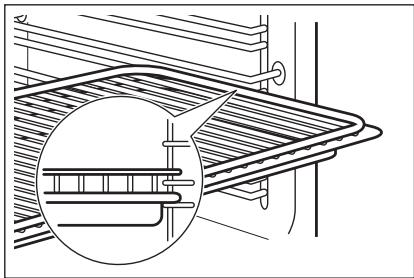

- Bakrooster

Voor kookgerei, bak- en braadvormen.

1 Bedieningspaneel
2 Stroomlampje/symbol
3 Knop voor verwarmingsfuncties
4 Bedieningsknop (voord de temperatuur)
5 Temperatuurindicator/symbool
6 Luchtopeningen voor koelventilator
7 Verwarmingselement
8 Lamp
9 Ventilator
10 Verwijderbare inschuifrail
Roosterhoogtes

Bakplaat

Voor gebak en koekjes.

Raadpleeg de hoofdstukken

Veiligheid.

5.1 Eerste reiniging

Verwijder all accessoires en verwijderbare inschuifrailsuit de oven.

Zie het hoofdstuk 'Onderhoud en reiniging'.

Reinig de oven en accessoires voor het eerste gebruik.

Zet de accessoires en verwijderbare inschuifrails terug in de beginstand.

5.2 Voorverwarmen

Warm de lege oven voor het eerste gebruik voor.

1. Stel de functie in. Stel de maximale temperatuur in.
2. Laat de oven een eer Werken.
3. Stel de functie in. Stel de maximale temperatuur in.
4. Laat de oven 15 minutes werken.
5. Zet de oven uit en LAST deze afkoelen. Accessoires kunnen heter worden dan normalaal. De oven kan een vreemde geur en rook afgeven. Zorg dat er voldoenle luchtcirculatie in de ruimte is.

Raadpleeg de hoofdstukken

Veiligkeit.

6.1 Verwarmingsfuncties

Verwar-

mingsfunc-

tie

Toepassing

De oven isuitgeschakeld.

Uit-stand

Warme lucht

Voor het braden of bakken van gerechten waarvoort bezelfde bereidingstemperatuur nodig is, op meer-dere roosterhoogten, zonder dat er smaken worden overgebracht van het ene hier aan het andere gerecht.

Boven-/onder

warmte

Onderwarmte

Voor het bakken en braden op eenrekstand.

Voor het bakken van taarten met een knapperige bodem en het imakken van voedsel.

Voor het braden van grotere stukken vlees of gevogelte met botten op een niveau. Voor gratineren en bruinen.

Turbo grill

Voor het roosteren van dunne stukjes voedsl in grohe hoeveelheden en voor het maken van toast.

Grill Intens

Grill

Voor het roosteren van dunne stukjes voedsel en voor het makeen van toast.

Verwar-

mingsfunc-

tie

Toepassing

Warmelucht

(vochtig)

Deze functie is ontworpen om tijdens de bereiding energia te bespaaren. Bij het gebruik van deze functie kan de temperatuur in die ruimte verschillen van de ingestelde temperatuur. Het verwarmingsvermögen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkingen op: Warmelucht (vochting).

6.2 Toelichting van: Warmelucht (vochtig)

Deze functie worden gebruikt om te voldoen aan de energia-efficiëntieklasse en ecodesign-vereisten overeenkomstig EU 65/2014 en EU 66/2014. Testen volgens EN 60350-1.

De ovendeur dient tijdens de bereiding gesloten te zich zodate functie Niet worden onderbroken en de oven werkt op de hoogst möglichke energia-efficientre.

Zie het hoofdstuk 'Hints and tips',

Warmelucht (vochtig) voor bereidingsinstrumenties. Zie voor algemene aanbevelingen voor energiebesparing het hoofdstuk 'Energie-efficientre',

Energiebesparing.

6.3 Instellen: Verwarmingsfunctie

Stap 1

Draai aan de knop voor de verwarmingsfuncties om een verwarmingsfunctie te selecteren.

Stap 2

Draai aan de regelknop om de temperatuur te selecteren.

Stap 3

Draai wonneer het bereiden stopt aan de knappen waar de uit-stand om de oven uit te schaken.

Raadpleeg de hoofdstukken

Veiligheid.

7.1 Accessoires plaatsen

Eenkleine inkeping bovenaan verhoogdt deveiligheid.Deze inkepingen voorkomen

Bakrooster:

Plaats het roosterussen de geleidestangen van de inschuifrailen zorg ervoor dat de pootjes omlaag wijzen.

bovendien omkanteling. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster aflgijdt.

Bakplaat:

Schuif de planta:tussen de geleidestangen van de inschuifrail.

Bakrooster, Bakplaat:

Plaats de plaat:tussen de geleiders van de in-schuifrails en het bakrooster op de geleiders erboven.

8. EXTRA FUNCTIONS

8.1 Koelventilator

Als de oven in werkung is, worden de koelventilator automatisch ingeschakeld om de oppervlakken van de oven koel te houden. Na het uitschakelen van de oven stocht te koelventilator.

8.2 Veiligheidsthermostat

Een onjuiste bediening van de oven of defecte componenten können gevaarlijkke

oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, worden de oven automatisch wee ingeschakeld.

9. AANWIJZINGEN EN TIPS

Raadpleeg de hoofdstukken Veiligheid.

9.1 Kookadviezen

De oven heeft vier rekniveaus.

Tel de rekniveauus vanaf de bodem van de oven.

Uw oven kan anders bakken of roosteren dan de oven die u tot nu toe gebruikt heeft. In de onderstaande tabel vindt u de standaardinstellungen voor temperatuur, koektijd en roosterniveau.

Als u voor een speciala recept de instelling Niet kunt vinden, Zoek dan maar een soortgelijk recept.

De oven heeft een special system dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem is het可想而知 om voedsel te bereiden in een atmoseer met stoom en worden de gerechten zicht van binnen en knapperig van buiten. Dit redueert zowel de bereidingstijd als het energieverbruik.

Voor de bereiding van gebak

De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken.

Als u twee bakplaten tegelijerkijtijd gebruikt, dient u een niveau ertussen leeg te lately.

Voor de bereiding van vlees en vis

Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zDat het vleessap er Niet uit stroomt.

Om te veel rook tijdens het braden in de oven te vermiijden,kest u een beetje water in de lekbak gieten. Om rook te vermiijden, voegt u water toe wanner het is opgedroogd.

Bereidingstijden

De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume.

Houd in eerste instantie het vereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de Beste instellingen (temperatuur, vereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

9.2 Bakken en roosteren

CAKES	Boven- /onderwarm- te		Warme lucht		(min)
	(°C)	(°C)	(°C)	(°C)
Recepten met klop- per	170	2	165	2 (1 en 3)	45 - 60	Cakevorm
Zandkoekjesdeeg	170	2	160	2 (1 en 3)	20 - 30	Cakevorm
Kwarktaart met kar- nemelk	170	1	165	2	70 - 80	Cakevorm, Ø 26 cm
Strudel	175	2	150	2	60 - 80	Bakplaat
Jamtaart	170	2	160	2 (1 en 3)	30 - 40	Cakevorm, Ø 26 cm
Vruchtencake	170	2	155	2	50 - 60	Cakevorm, Ø 26 cm
Kerstktrans	170	2	160	2	50 - 60	Cakevorm, Ø 20 cm
Pruimentaart, ver- warm de oven voor	170	2	165	2	20 - 30	Broodvorm
Koekjes, verwarm de oven voor	150	3	140	3 (1 en 3)	30 - 35	Bakplaat
Schuimgebakjes	100	3	115	3	35 - 40	Bakplaat
Broodjes, verwarm de oven voor	190	3	180	3	80 - 100	Bakplaat
Soesjesdeeg, ver- warm de oven voor	190	3	180	3 (1 en 3)	15 - 20	Bakplaat
Taartjes	180	3	170	2	25 - 35	Cakevorm, Ø 20 cm
Rijke vruchtencake	160	1	150	2	110 - 120	Cakevorm, Ø 24 cm
Victoriataart met jamvulling	180	1 of 2	170	2	45 - 70	Cakevorm, Ø 20 cm

Verwarm de lege oven voor.

PIZZA	Boven- /onderwarmte		Warme lucht		(min)	i
	(℃)	(℃)	(℃)	(℃)
Witbrood, 1 - 2 stucks, 0,5 kg elk	190	1	195	1	60 - 70	-
Roggebrood, voorver-warming is nicht nodig	190	1	190	1	30 - 45	Broodvorm
Broodjes, 6 - 8 brood-jes	190	2	180	2 (1 en 3)	25 - 40	Bakplaat
Pizza	190	1	190	1	20 - 30	Braadpan

PIZZA BROOD EN	Boven- /onderwarmte (℃)	Warme lucht (℃)	(min)	i
Scones	200	3	190	2
10 - 20	Bakplaat

Gebruik de taartvorm.

FLANS	Boven- /onderwarmte		Warme lucht		(min)
	(℃)	←	(℃)	←
Pastataart	180	2	180	2	40 - 50
Hartige groentetaart	200	2	200	2	45 - 60
Quiches	190	1	190	1	40 - 50
Lasagne	200	2	200	2	25 - 40
Cannelloni	200	2	200	2	25 - 40
Yorkshire pudding, 6 pudding-vormen, verwarm de oven voor	220	2	210	2	20 - 30

Maak gebruik van het bakrooster.

VLEES	Boven- /onderwarmte		Warme lucht		(min)
	(℃)	(℃)	(℃)	(℃)
Rundvlees	200	2	190	2	50 - 70
Varkensvlees	180	2	180	2	90 - 120
Kalfsvlees	190	2	175	2	90 - 120
Engelse rosbief, rood	210	2	200	2	44 - 50
Engelse rosbief, medium	210	2	200	2	51 - 55
Engelse biefstuk, bien cuit	210	2	200	2	55 - 60

VLEES	Boven- /onderwarmte		Warme lucht		(min)
	(℃)	(℃)	(℃)	(℃)
Varkensbraadstuk, met zwaerd	180	2	170	2	120 - 150
Varkensschenkel, 2 stuks	180	2	160	2	100 - 120
(℃)	←	(℃)	←
Lamsbout	190	2	190	2	110 - 130
Helekip	200	2	200	2	70 - 85
Helekalkoen	180	1	160	1	210 - 240
Heleeend	175	2	160	2	120 - 150
Helegans	175	1	160	1	150 - 200
Konijn, in stukken gesneden	190	2	175	2	60 - 80
Haas, in stukken gesneden	190	2	175	2	150 - 200
Helefazant	190	2	175	2	90 - 120

VIS	Boven- /onderwarmte		Warme lucht		(min)
	(℃)	←	(℃)	←
Forel / Zeebrasem, 3 - 4 vis- sen	190	2	175	2 (1 en 3)	40 - 55
Tonijn / Zalm, 4 - 6 filets	190	2	175	2 (1 en 3)	35 - 60

9.3 Grill

Verwarm de lege oven voor.

Gebruik de derde reckstand.

Stel de temperatuur in op 250^

GRILLEN	(kg)	(min) 1e kant	(min) 2e kant
Ossenaas, 4 stuks	0,8	12 - 15	12 - 14
Biefstuk, 4 stuks	0,6	10 - 12	6 - 8
Worstjes, 8	-	12 - 15	10 - 12
Varkenskoteletten, 4 stuks	0,6	12 - 16	12 - 14
Halvekip, 2	1	30 - 35	25 - 30
Kebabs, 4	-	10 - 15	10 - 12
Kippenborst, 4 stuks	0,4	12 - 15	12 - 14
Hamburgers, 6	0,6	20 - 30	-
Visfilet, 4 stuks	0,4	12 - 14	10 - 12
Geroosterde sandwiches, 4 - 6	-	5 - 7	-
Geroosterd brood, 4 - 6	-	2 - 4	2 - 3

9.4 Turbo grill

Verwarm de lege oven voor.

Stel de temperatuur in op 200^

Gebruik de derde reckstand.

	(kg)	1e kant	(min) 2e kant
Rollade, kalkoen	1	30 - 40	20 - 30
Halvekip, 2	1	25 - 30	20 - 30
Kippendrumsticks, 6 stuks	-	15 - 20	15 - 18
Kwartel, 4 stuks	0,5	25 - 30	20 - 25
Groentegratin	-	20 - 25	-
Sint-jakobsschellen	-	15 - 20	-
Makreel, 2 - 4	-	15 - 20	10 - 15
Vismoten, 4 - 6	0,8	12 - 15	8 - 10

9.5 Warmelucht (vochtig) - aanbevolen accessoires

Gebruik de donkere en nicht-reflecterende bakjes en schalen. Ze nemen de warmte beter op danlicht en reflecterend servies.

Pizza pan	Ovenschotel	Ovenschaaltjes	Blik voor flanbodem
Donker, nicht-reflecterend Diameter van 28 cm	Donker, nicht-reflecterend Diameter van 26 cm	Keramiek 8 cm diameter, 5 cm hoog	Donker, nicht-reflecterend Diameter van 28 cm

9.6 Warmelucht (vochtig)

Volg voor de Beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

Zoete broodjes, 12 stuks	bakplaat of lekschaal	180	2	35 - 40
Broodjes, 9 stuks	bakplaat of lekschaal	180	2	35 - 40
Pizza, bevoren, 0,35 kg	rooster	220	2	35 - 40
Koninginnenbrood (op-gerolde cake met jam)	bakplaat of lekschaal	170	2	30 - 40
Brownie	bakplaat of lekschaal	180	2	30 - 40
Soufflé, 6 stuks	keramieken vormpjes op rooster	200	3	30 - 40
Luchtige vlaibodem	flanvorm op rooster	170	2	20 - 30
Victoriataart met jam-vulling	overschaal op rooster	170	2	35 - 45
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal	180	3	35 - 45
Hele vis, 0,2 kg	bakplaat of lekschaal	180	3	35 - 45
Visfilet, 0,3 kg	pizzavorm op rooster	180	3	35 - 45
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal	200	3	40 - 50
Sjasiek, 0,5 kg	bakplaat of lekschaal	200	3	25 - 35
Koekjes, 16 stuks	bakplaat of lekschaal	180	2	20 - 30
Makarons, 20 stuks	bakplaat of lekschaal	180	2	40 - 45
Muffins, 12 stuks	bakplaat of lekschaal	170	2	30 - 40
Hartig gebak, 16 stuks	bakplaat of lekschaal	170	2	35 - 45
Zandkoekjes, 20 stuks	bakplaat of lekschaal	150	2	40 - 50
Taartjes, 8 stuks	bakplaat of lekschaal	170	2	20 - 30
Groenten, gepe-cheerd, 0,4 kg	bakplaat of lekschaal	180	3	35 - 40
Vegetarisch omelet	pizzavorm op rooster	200	3	30 - 45
Mediterrane groenten, 0,7 kg	bakplaat of lekschaal	180	4	35 - 40

9.7 Aanwijzingen voor testinstituten

Testen volgens IEC 60350-1.

Kleine ca-kes, 20 stuks per bakplaat	Boven-/onder-warmte	Bakplaat	3	170	20 - 30	-
Appeltaart, 2 blinkken Ø20 cm	Boven-/onder-warmte	Bakrooster	1	170	80 - 120	-
Biscuitge-bak, taart-vorm Ø26 cm	Boven-/onder-warmte	Bakrooster	2	170	35 - 45	-
Zandtaart-deeg	Boven-/onder-warmte	Bakplaat	3	150	20 - 35	Verwarm de oven 10 minuten voor.
Geroosterd brood, 4 - 6 stuks	Grill	Bakrooster	3	max.	2 - 4 minutes eer-ste Kant; 2 - 3 min-nten tweede Kant	Verwarm de oven 3 minuten voor.
Runderbur-ger, 6 stuks, 0,6 kg	Grill	Rooster en lekbak	3	max.	20 - 30	Plaats het rooster op het derdeiveau en de lekbak op het twee-de niveau in de oven. Draai het voedsel hal-verwege de berei-dingstijd om. Verwarm de oven 3 minutes voor.

10. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken

Veiligheid.

10.1 Opmerkingen over schoonmaken

Reinigingsm-delen

Maak de voorkant van de oven schoon met een zacht doek, warm water en een mild reingingsmiddel. Reinig en controllerer de deurpakking rond het frame van de uitsparing.

Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.

Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten können brand veroorzaken.

Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dient u de oven 10 minuten te lately werkden voordat u er iets inplaatst. Bewaar het voedsel Niet langer dan 20 minutes in de oven. Droog de uitsparing na elk gebruik met een zachte doek.

Accessoires

Reinig alle accessoires na elk gebruik en LAST ze drogen. Gebruik een zachte doek met warm water en een mild reinigingsmiddel. De accessoires Niet in de afwasmachine reinigen.

Reinig de antiaanbakaccessoires nicht met agressieve reinigingsmiddelen of scherpe voorwerpen.

10.2 Hoe te verwijdersen: Inschuifrails/

Verwijder de inschuiftrails om de oven te reinigen.

Stap 1

Schakel de oven uit en wacht tot deze afgekoeld is.

Stap 2

Trek de inschuifrail bij de voorkantuit de zijwand.

Stap 3

Trek de inschuifrail bij deijkenkantuit de zijwand en verwijder.Deze.

Stap 4

Installer de inschufrails in de omge-keerde volgorde.

10.3 Hoe te verwijderen en installereren: Deur

De ovendeur beschicht over twee glasplaten. U=kunt de ovendeur en de interne glasplaat verwijderen om ze schoon te make. Lees de volledige instructie 'Verwijderen van installmentiedeur' voordat u de glasplaten verwijdert.

LET OP!

Gebruik de oven nooit zonder de glasplaten.

Stap 1 Open de deur volledig en houd beide scharrien vast.

Stap 2

Til de hendel op beiden scharnieren volledig omhoog en draai het.

Stap 3	Sluit de overneur halverwege tot de eerste openingsstand. Til hem daarna op en trek hem那次 voren en verwijder hem van+zijn plek.	Stap 4	Plaats de deur op een zachte doek op een stabiele ondergrund en ontgrendel het vergrendelingssystem om de in-terne glasplaat te verwijderen.
Stap 5	Draai de bevestigingen 90° en verwijder ze uit hun zittingen.	Stap 6	De glasplaat eerst voorzichtig optillen en dan verwijderen.
Stap 7	Reinig de glasplaten met een sopje. Droog de glasplaten voorzichtig af. Reinig de glasplaten nicht in de vaatwasser.
Stap 8	Installee na het reinigen de glasplaat en de overneur.
Als de deur correct worden geinstalleerd, klikt de rand van de deur. Zorg ervoor dat u de interne glasplaat correct in de uitsparingen plaatst.		A

10.4 Hoe te verrangen: Lamp

WAARSCHUWING!

Gevaar voor elektrische schokken.

Het lampje kan heet+zijn.

Voordat u de lamp verwangt:
Stap 1	Stap 2	Stap 3
Schakel de oven uit. Wacht tot de oven afgekoeld is.	Trek de oven uit het stopcontact.	Plaats een doek op de bodem van de holte.

Achterlamp

Stap 1 Draai de glazen afdekking om die te verwijdersen.
Stap 2 Reinig het glazen deksel.
Stap 3 Vervang de lamp door een geschichte hittebestendige lamp van 300^
Stap 4 Installer het glazen deksel.

11. PROBLEMEOPOLOSSING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

11.1 Wat te doein de volgende gevallen...

Neem in alle gevallen die nicht in denen tabel zich opgenomen contact op met een erkend servicecentrum.

Probleem	Controller of de vol-gende zaken gelden…
De oven worden nicht warm.	De zekering is doorgesa-gen.
De deurpakking is be-schadigd.	Gebruik de oven Niet. Neem contact op met een ergend servicecen-trum.

Problem

Controleer of de vol-gende zaken gelden...

De lamp werkt nicht.

De lamp is opgebrand.

11.2 Onderhoudsgegevens

Als u zich zelf het probleem=kunt verhelpen, neem dan contact op met uw verkoper ofeen erkende serviceafdeling.

De contactgegevens van het servicecentrum staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de binnenkant van de oven. Verwijder het typeplaatje Niet uit de ovenruimte.

Wij adviseren u om de gegevens hier te noteren:

Model (MOD.)

Productnummer(PNC)

Serienummer (S.N.)

12. ENERGIEZUINIGHEID

12.1 Productinformatie- en productinformatieblad*

Naam leverancier	Zanussi
Modelidentificatie	ZOHIC0X1 944068086 ZOHKC0X1 944068084 ZOHWC0X1 944068085

Energie-efficiëntie-index	94.9
Energie-efficiëntieklasse	A
Energieverbruik bij een standardbelasting, stand boven + onder-warmte	0.83 kWh/cyclus
Energieverbruik bij een standardbelasting, stand hetelucht	0.75 kWh/cyclus
Aantal ruimten	1
Warmtebron	Elektriciteit
Volume	57 l
Soort oven	Inbouwoven
Massa	ZOHIC0X1	26.5 kg
	ZOHKC0X1	26.4 kg
	ZOHWC0X1	26.4 kg

• Voor de Europese Unie overeenkomstig EU-verordningen 65/2014 en 66/2014.
  Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B. Voor Oekraïne overeenkomstig 568/32020.

De energia-efficientieklasse is nicht van toepassing op Rusland.

EN 60350-1 - Elektrische huishoudelijkke kookapparaten - Deel 1: Range-ovens, ovens, stoomovens en grills - Methoden voor prestatiemeting.

12.2 Energiebesparing

Deze oven bevat functies die u helpen energia te besparen tijdens het dagelijks koken.

Zorg ervoor dat de ovendeur gesloten is als u de oven in werkung stelt. Open de ovendeur nicht te vaak tijdens geleruik. Houd het deurrubber schoon en zorg ervoor dat het goed op+zijnplaats vastzit.

Gebruik metalen kookgerei om meer energiete besparen.

Verwarm de oven indien möglich nicht voor het koken voor.

Houd de onderbrekingen:tussen het bakken zo kort möglich als u een aantal gerechten tegelijkertijd bereidt.

Bereiding met hete lucht

Gebruik indien möglich de vereidingsfuncties met hete lucht om energia te besparen.

Restwarmte

Wonneer de kookduur langer is dan 30 minutes, verlaag dan de oventemperatuur tot minimaal 3-10 Minutes voor het einde van het koken. De restwarmte in de oven zorgtervoordat het gerecht worden voltooid.

U kunt de restwarmte gebruiken om andere maaltijden op te warmen.

Eten warm houden

Kies de laagst möglichke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te honden.

Warmelucht (vochtig)

Functie is ontworpen omijdens de bereiding energie te besparen.

13. MILIEUBESCHERMING

Recycler de materialen met het symbool

Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycler op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

nicht weg met het huishoudelijk afval. Breng het productaar het milieustation bij u in de buurt of neem contact op met de gemeente.
