| Type product | Condensdroger met warmtepomp |
| Merk | Samsung |
| Model(en) | DV81TA220AE/EN, DV81TA220AH/EN |
| Maximale laadcapaciteit | 8 kg |
| Energielabel | A+++ (DV81TA220AE) / A++ (DV81TA220AH) |
| Jaarlijks energieverbruik | 176 kWh/jaar (AE) / 235 kWh/jaar (AH) |
| Trommeltype | RVS |
| Afmetingen (ongeveer) | 850 x 600 x 600 mm |
| Netto gewicht (ongeveer) | 50 kg |
| Spanning / Frequentie | 220-240 V, 50 Hz |
| Droogprogramma's | Katoen, Synthetisch, Overhemden, Strijkdroog, Fijn, Wol, Handdoeken, Lakens, Outdoor, Gemengde lading, Snel drogen 35', Timer, Warme lucht, Koude lucht |
| Speciale functies | Anti-kreuk, Uitgestelde start (tot 24u), Kinderbeveiliging, Smart Check, Gemengde lading, Trommelverlichting (afhankelijk van model) |
| Geluidsniveau | 65 dB(A) |
| Koelmiddel | R-134a (GWP = 1430) |
| Regelmatig onderhoud | Filter reinigen na elke cyclus, waterreservoir legen, warmtewisselaar maandelijks reinigen |
| Kinderbeveiliging | Ja |
| Deur omkeerbaar | Mogelijk (afhankelijk van model) |
| Stapelbare installatie | Ja, met kit (SK-DH, SK-DA, SKK-DF) |
| Automatische uitschakeling | Ja, na 10 minuten inactiviteit |
| Pluizenfilter | Dubbel filter (binnen en buiten) |
Veelgestelde vragen - DV81TA220AE/EN - DV81TA220AH/EN SAMSUNG
Gebruikersvragen over DV81TA220AE/EN - DV81TA220AH/EN SAMSUNG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Wasdroger in PDF-formaat gratis! Vind uw handleiding DV81TA220AE/EN - DV81TA220AH/EN - SAMSUNG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. DV81TA220AE/EN - DV81TA220AH/EN van het merk SAMSUNG.
GEBRUIKSAANWIJZING DV81TA220AE/EN - DV81TA220AH/EN SAMSUNG
Gebruikershandleiding
DV9*TA2****/DV8*TA2****/DV7*TA2****
DV9*TA0****/DV8*TA0****/DV7*TA0****
SAMSUNG

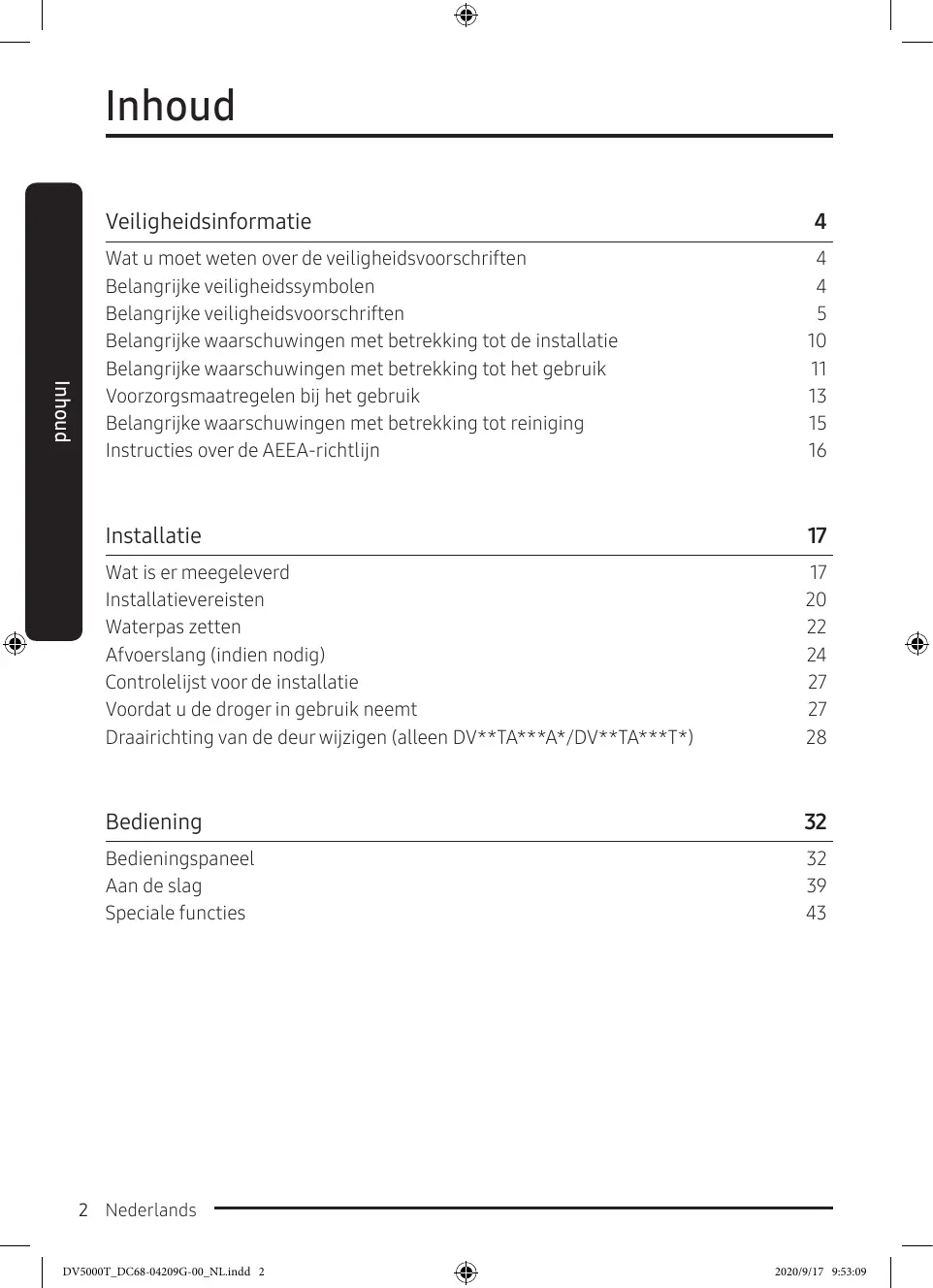

Inhoud
Veiligheidsinformatie 4
Wat u moet weten over de veiligheidsvoorschriften 4
Belangrijke veiligheidssymbolen 4
Belangrijke veiligheidsvoorschriften 5
Belangrijke waarschuwingen met betrekking tot de installatie 10
Belangrijke waarschuwingen met betrekking tot het gebruik 11
Voorzorgsmaatregelen bij het gebruik 13
Belangrijke waarschuwingen met betrekking tot reiniging 15
Instructies over de AEEA-richtlijn 16
Installatie 17

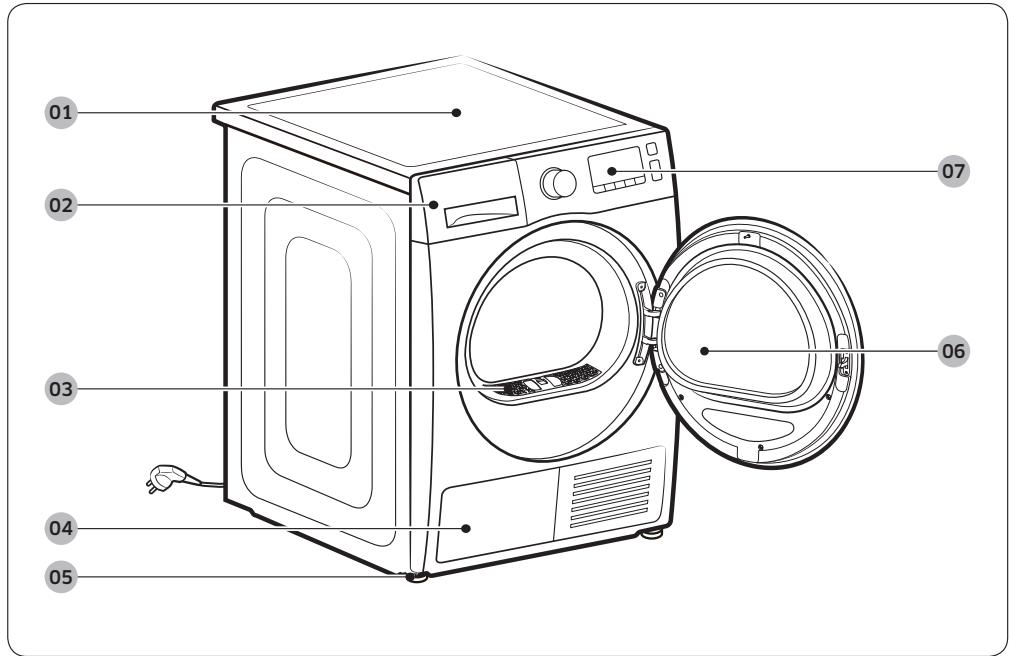

Wat is er meegeleverd 17
Installatievereisten 20

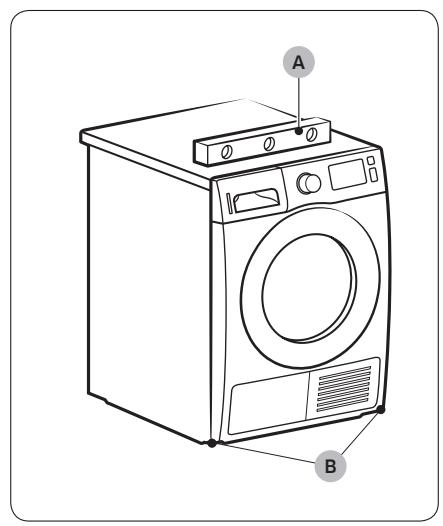

Waterpas zetten 22

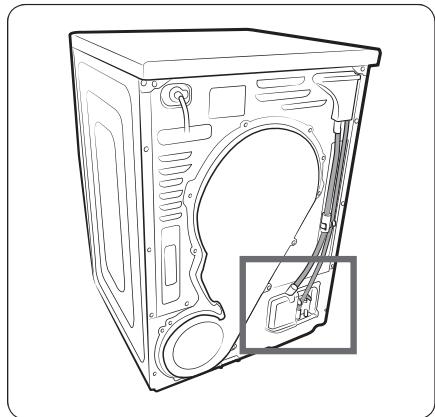

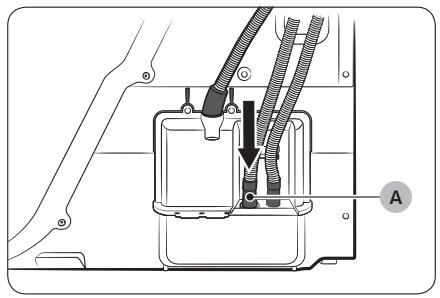

Afvoerslang (indien nodig) 24
Controlelijst voor de installatie 27
Voordat u de droger in gebruik neemt 27

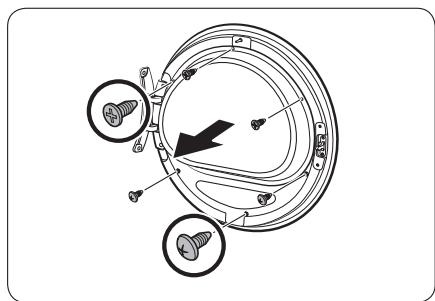

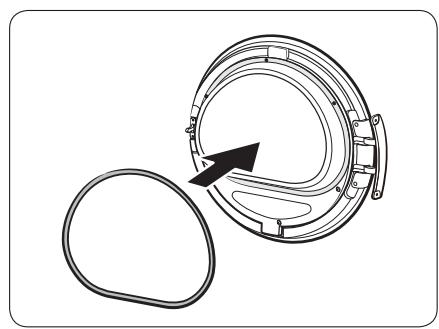

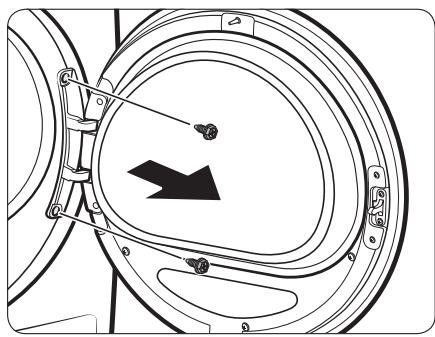

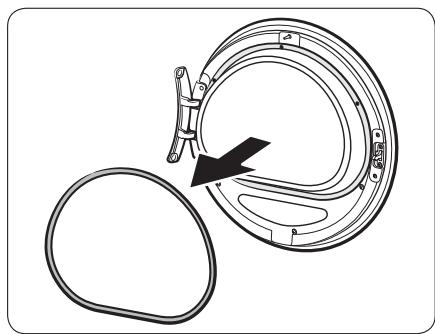

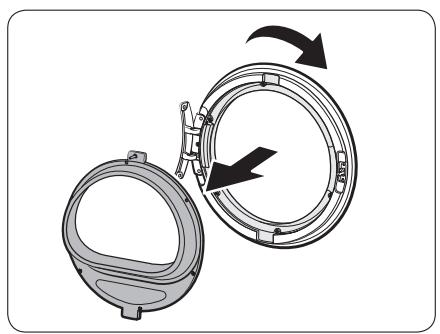

Draairichting van de deur wijzigen (alleen DV**TA***A*/DV**TA***T*) 28
Bediening 32

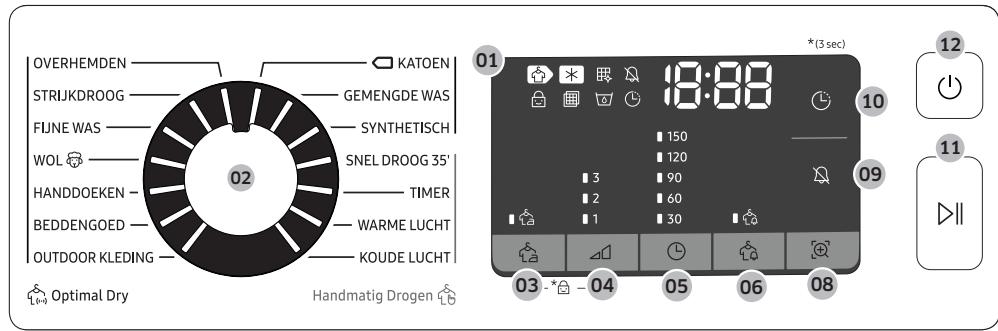

Bedieningspaneel 32
Aan de slag 39
Speciale functies 43
2 Nederlands
Onderhoud 44
Bedieningspaneel 44
Buitenkant 44
Trommel 44

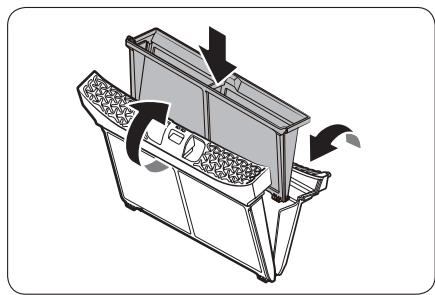

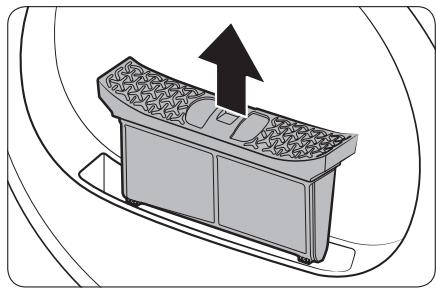

Pluisfilter 45

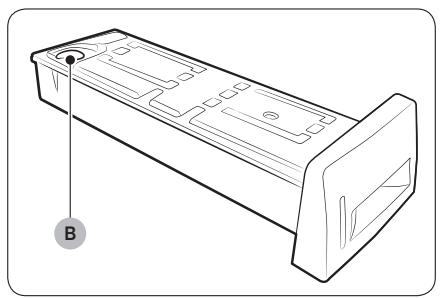

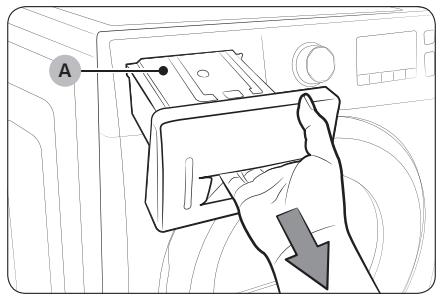

Watertank 47

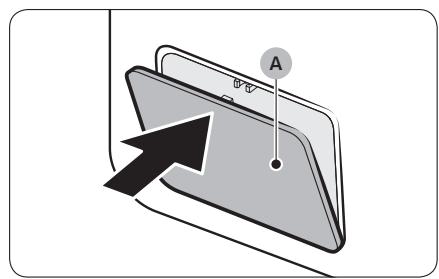

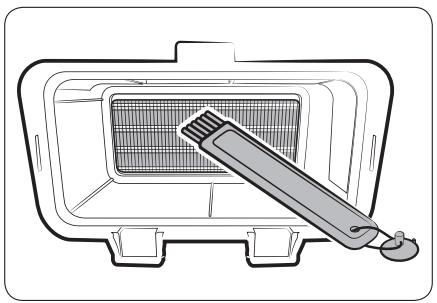

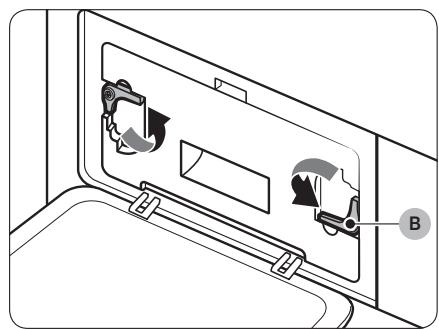

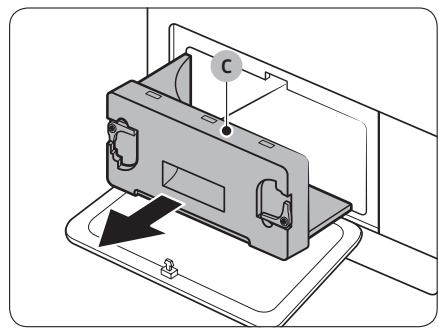

Warmtewisselaar 48
Problemen oplossen 50
Punten om te controleren 50
Informatiecodes 52
Bijlage 53
Wasvoorschriften 53
Zorg voor het milieu 55
Specificatie 56
Verbruiksgegevens 58
Specificatieblad 60
Veiligheidsinformatie
Gefeliciteerd met uw nieuwe Samsung-wasdroger. Deze handleiding bevat belangrijke informatie over de installatie, het gebruik en het onderhoud van uw apparaat. Lees deze gebruikershandleiding aandachtig door om optimaal gebruik te maken van de vele voordelen en functies die deze wasdroger u biedt.
Wat u moet weten over de veiligheidsvoorschriften
In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelijke omstandigheden en situaties besproken. Het is uw verantwoordelijkheid om verstandig, voorzichtig en nauwkeurig te werk te gaan bij het installeren, onderhouden en gebruiken van uw droger.
Neem in het geval van problemen of situaties die u niet begrijpt, altijd contact op met de fabrikant.
Belangrijke veiligheidssymbolen
De betekenis van de pictogrammen en symbolen in deze gebruikershandleiding:
WAARSCHUWING
Gevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlijk letsel, de dood of schade.
VOORZICHTIG
Gevaar of onveilige handelingen die kunnen leiden tot lichamelijk letsel of materiële schade
OPMERKING
Hiermee wordt aangegeven dat er risico op lichamelijk letsel of materiële schade bestaat.
Lees de instructies
Deze waarschuwingstekens dienen om lichamelijk letsel bij uzelf en bij anderen te voorkomen.
Voer de aanwijzingen nauwgezet uit.
Bewaar deze handleiding na het lezen op een veilige plek voor naslagdoeleinden.
4 Nederlands
Lees alle instructies voordat u het apparaat in gebruik neemt.
Zoals geldt voor alle elektrische apparatuur met bewegende delen bestaat er een mogelijk gebruiksrisico. Om dit apparaat veilig te kunnen gebruiken, dient u vertrouwd te raken met de bediening en voorzichtig te zijn bij het gebruik ervan.
- De installatie van de wasdroger moet worden uitgevoerd door een gekwalificeerde monteur.
- Installeer de wasdroger overeenkomstig de aanwijzingen van de fabrikant en de plaatselijke voorschriften.
- Volg alle installatie-instructies om het risico op ernstig letsel of de dood te reduceren.
Belangrijke veiligheidsvoorschriften
⚠ WAARSCHUWING
Om de kans op brand, elektrische schokken of lichamelijk letsel bij het gebruik van het apparaat te verminderen, dient u deze algemene veiligheidsvoorschriften te volgen:
- Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.
Veiligheidsinformatie
-
Voor gebruik in Europa: Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan ervaring en kennis worden gebruikt, mits zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en zij begrijpen wat de eventuele risico's zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.
-
Kinderen mogen het apparaat uitsluitend onder toezicht gebruiken om te voorkomen dat ze ermee gaan spelen.
- Als het netsnoer beschadigd is, dient het uit veiligheidsoverwegingen door de fabrikant, een onderhoudstechnicus of een vergelijkbaar bevoegde persoon te worden vervangen.
- Gebruik de nieuwe slangen die bij het apparaat worden geleverd. Neem de oude slangen niet opnieuw in gebruik.
- Zorg er bij apparaten met ventilatieopeningen aan de onderzijde voor dat deze openingen niet door vloerbedekking worden geblokkeerd.
- Voor gebruik in Europa: Houd kinderen jonger dan 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht worden gehouden.
6 Nederlands
- VOORZICHTIG: Uit veiligheidsoverwegingen vanwege het onbedoeld resetten van de thermische beveiliging mag dit apparaat niet van stroom worden voorzien door middel van een extern schakelapparaat, zoals een tijdschakelaar, of worden aangesloten op een stroomcircuit dat regelmatig wordt in- en uitgeschakeld.
- De droogtrommel mag niet worden gebruikt als industriële chemicaliën zijn gebruikt voor de reiniging.
- Het pluizenfilter dient regelmatig te worden gereinigd, indien van toepassing.
- Zorg ervoor dat er zich geen pluis ophoopt rond de droogtrommel. (niet van toepassing op alle apparaten die op de buitenlucht zijn aangesloten)
- Er dient te worden gezorgd voor voldoende ventilatie om te voorkomen dat er gassen terugstromen in de kamer van andere apparaten die brandstoffen verbranden, waaronder open vuur.
- Droog geen ongewassen kledingstukken in de wasdroger.
Veiligheidsinformatie
- Voorwerpen die zijn verontreinigd met stoffen zoals bakolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaars, terpentine, was en wasverwijderaars moeten worden gewassen in heet water met extra wasmiddel voordat ze worden gedroogd in de droogtrommel.
- Items als schuimrubber (latex-schuim), douchemutsen, waterdicht textiel, items met een rubberen achterkant en kleding of kussens met een schuimrubberen vulling mogen niet in de droogtrommel worden gedroogd.
- Wasverzachter en vergelijkbare producten moeten worden gebruikt volgens de aanwijzingen van de fabrikant van de wasverzachter.
- Tijdens het laatste gedeelte van het droogprogramma wordt geen warmte afgegeven (koelprogramma) om ervoor te zorgen dat de kledingstukken worden afgeleverd op een temperatuur waarop ze niet kunnen worden beschadigd.
- Verwijder alle voorwerpen uit zakken, zoals aanstekers en lucifers.
-
WAARSCHUWING: Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken snel worden verwijderd en uitgespreid, zodat de hitte verdwijnt.
-
De afvoerlucht mag niet worden afgevoerd via een kanaal dat ook wordt gebruikt voor uitlaatgassen van apparaten die gas of andere brandstoffen verbranden.
- Het apparaat mag niet worden geïnstalleerd achter een deur die kan worden vergrendeld, een schuifdeur of een deur waarvan de scharnieren zich aan de andere kant bevinden dan die van de droogtrommel, op een manier die verhindert dat de deur van de droogtrommel volledig kan worden geopend.
- WAARSCHUWING: Dit apparaat mag niet van stroom worden voorzien door middel van een extern schakelapparaat, zoals een tijdschakelaar, of worden aangesloten op een stroomcircuit dat regelmatig wordt in- en uitgeschakeld.
Uitsluitend voor pompmodel: Het volgende dient in grote lijnen ook in de instructies te worden opgenomen:
WAARSCHUWING: Zorg ervoor dat de ventilatie binnen de behuizing of het inbouwgedeelte van het apparaat niet wordt geblokkeerd.
WAARSCHUWING: Beschadig het koelmiddelcircuit niet.
Veiligheidsinformatie
Belangrijke waarschuwingen met betrekking tot de installatie
WAARSCHUWING
De installatie van dit apparaat moet worden verricht door een erkend installateur of servicebedrijf.
- Als u dit niet doet, kan dit resulteren in elektrische schokken, brand, een explosie, problemen met het product of letsel.
Sluit de voedingskabel aan op een stopcontact en gebruik dit stopcontact alleen voor dit apparaat. Gebruik bovendien nooit een verlengsnoer.
- Als het stopcontact via een stroomverdeler wordt gedeeld met andere apparaten of als u een verlengsnoer gebruikt, kan dit leiden tot elektrische schokken of brand.
- Zorg ervoor dat het voedingsvoltage, de frequentie en de stroom overeenkomen met de productspecificaties. Als u dit niet doet, kan dit leiden tot elektrische schokken of brand. Steek de stekker stevig in het stopcontact.
Gebruik een droge doek om regelmatig de voedingsterminals en contactpunten te ontdoen van bijvoorbeeld stof en water.
- Trek de stekker uit het stopcontact en reinig deze met een droge doek.
- Als u dit niet doet, kan dit leiden tot elektrische schokken of brand.
Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen gevaarlijk voor kinderen kunnen zijn.
- Als een kind een zak over zijn hoofd trekt, kan dit leiden tot verstikking.
Dit apparaat moet goed geaard zijn.
Aard het apparaat niet aan een gasleiding, plastic waterleiding of telefoonlijn.
- Dit kan resulteren in elektrische schokken, brand, een explosie of problemen met het product.
- Steek de stekker nooit in een stopcontact dat niet juist is geaard en zorg dat het stopcontact voldoet aan de plaatselijke en landelijke voorschriften.
Installeer of bewaar het product niet op een locatie waar het wordt blootgesteld aan de elementen van het weer.
Gebruik geen beschadigde stekker, beschadigde voedingskabel of los stopcontact.
• Dit kan leiden tot elektrische schokken of brand.
Als de stekker of het snoer beschadigd is, moet deze voor de veiligheid worden vervangen door de fabrikant of een onderhoudsmonteur of door een vergelijkbaar gekwalificeerde monteur.
Dit apparaat moet zo worden geplaatst dat er na installatie toegang is voor de stekker.
Trek niet aan de voedingskabel en buig deze niet te ver door.
Voorkom kinken en knopen in de voedingskabel.
Haak de voedingskabel niet achter een metalen voorwerp, plaats geen zware voorwerpen op de voedingskabel, steek de voedingskabel niet tussen twee voorwerpen en druk de voedingskabel niet in de ruimte achter het apparaat.
• Dit kan leiden tot elektrische schokken of brand.
Haal de stekker niet uit het stopcontact door aan de voedingskabel te trekken.
- Trek aan de stekker om de voedingskabel uit het stopcontact te halen.
- Als u dit niet doet, kan dit leiden tot elektrische schokken of brand.
Dit apparaat moet goed geaard zijn. Sluit de voedingskabel nooit aan op een stopcontact dat niet juist is geaard en zorg dat het stopcontact voldoet aan de lokale en nationale voorschriften. Zie de installatie-instructies voor het aarden van dit apparaat.
Installeer dit apparaat op een locatie met een stabiele, vlakke ondergrond.
- Wanneer u dit niet doet, kan dit resulteren in abnormale trillingen, lawaai of problemen met het product.
Aangezien een ingrediënt in haarlak de hydrofiele eigenschappen van de warmtewisselaar vermindert (zodat er tijdens het afkoelen vochtdruppels aan de buitenkant van het apparaat ontstaan) moet u het apparaat niet in kap-/schoonheidssalons plaatsen.
Dit apparaat moet zo worden geplaatst dat de stekker, de watertoevoer en de afvoer eenvoudig toegankelijk zijn.
Belangrijke waarschuwingen met betrekking tot het gebruik
⚠ WAARSCHUWING
Laat geen kinderen of huisdieren op of in het product. Demonteer bovendien de vergrendeling (hendel) van de deur wanneer u dit product afdankt.
Veiligheidsinformatie
- Hierdoor kunnen kinderen vallen en letsel oplopen.
- Als een kind opgesloten raakt in het product, bestaat er verstikkingsgevaar.
Probeer uzelf geen toegang tot de binnenkant van het product te verschaffen als de trommel draait.
Ga niet op het product zitten en leun niet tegen de deur.
- Hierdoor kan het product omvervallen, wat kan leiden tot letsel.
Droog het wasgoed alleen nadat dit in een geschikte wasmachine is gecentrifugeerd. Droog geen ongewassen kledingstukken in de wasdroger.
Het condenswater is niet drinkbaar.
Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken snel worden verwijderd en uitgespreid, zodat de hitte verdwijnt.
Droog geen wasgoed dat is verontreinigd met ontvlambare stoffen, zoals benzine, kerosine, benzeen, thinner, alcohol, enzovoort.
- Dit kan leiden tot elektrische schokken, brand of een explosie.
Laat huisdieren niet aan de droger kauwen of ermee spelen.
• Dit kan leiden tot elektrische schokken of letsel.
Voordat u het product afdankt, moet u eerst de deur en de voedingskabel verwijderen.
- Wanneer u dit niet doet, kan dit leiden tot schade aan de voedingskabel of letsel.
Raak de stekker niet met natte handen aan.
- Als u dit wel doet, loopt u het risico op een elektrische schok.
Als er gas (lichtgas, propaangas, LPG) lekt, moet u de ruimte onmiddellijk ventileren en het apparaat of de stekker niet aanraken.
- Hierbij moet u de ventilator niet gebruiken.
- Een vonk kan een explosie of brand veroorzaken.
Repareer of vervang zelf geen onderdelen van dit apparaat en probeer geen onderhoud uit te voeren, tenzij dit expliciet wordt aanbevolen in deze gebruikershandleiding. U moet ook over de benodigde vaardigheden beschikken om onderhoud aan dit apparaat te plegen.
Probeer het apparaat niet zelf te repareren, te demonteren of aan te passen.
- Gebruik geen andere zekeringen (bijvoorbeeld cooper, staaldraad, enz.) dan de standaardzekering.
- Als uw apparaat moet worden gerepareerd of opnieuw moet worden geïnstalleerd, neem hiervoor dan contact op met het dichtstbijzijnde servicecentrum.
- Als u dit niet doet, kan dit resulteren in elektrische schokken, brand, problemen met het product of letsel.
Het product dat u hebt aangeschaft, is uitsluitend bedoeld voor huishoudelijk gebruik. Gebruik voor bedrijfsdoeleinden is een vorm van misbruik van het product. In dat geval komt de standaardgarantie van Samsung te vervallen en kan Samsung niet verantwoordelijk worden gesteld voor storingen of schade als gevolg van verkeerd gebruik.
Als het product vreemde geluiden, een brandlucht of rook voortbrengt, haalt u onmiddellijk de stekker uit het stopcontact en neemt u contact op met het dichtstbijzijnde servicecentrum.
- Als u dit nalaat, kan het een elektrische schok of brand tot gevolg hebben.
Laat kinderen (of huisdieren) nooit op of in het product spelen. De deur van het product gaat van binnenuit niet gemakkelijk open en kinderen kunnen ernstig gewond raken als ze worden opgesloten.
Voorzorgsmaatregelen bij het gebruik
⚠️ VOORZICHTIG
Ga niet op het apparaat staan en plaats geen objecten (zoals wasgoed, brandende kaarsen, aangestoken sigaretten, de vaatwas, chemicaliën, metalen objecten enz.) op het apparaat.
- Dit kan dat leiden tot elektrische schokken, brand, problemen met het product of letsel.
Raak de glazen deur en de binnenkant van de trommel niet aan tijdens of vlak na een droogprogramma, aangezien deze heet is.
• Dit kan leiden tot brandwonden.
Veiligheidsinformatie
Het deurglas wordt heet tijdens het wassen en drogen. Raak daarom het deurglas niet aan.
Laat ook geen kinderen rond de wasmachine spelen of het deurglas aanraken.
• Dit kan leiden tot brandwonden.
Druk niet op de toetsen met scherpe voorwerpen zoals spelden, messen, nagels, enz.
• Dit kan leiden tot elektrische schokken of letsel.
Droog geen wasgoed dat rubber (latex) of vergelijkbare rubberen texturen bevat.
- As het rubber wordt verwarmd, kan er brand ontstaan.
Droog geen wasgoed dat is verontreinigd met plantaardige olie of bakolie, aangezien een groot deel van de olie niet wordt verwijderd als het wasgoed wordt gewassen. Gebruik bovendien het koelprogramma zodat het wasgoed niet wordt verwarmd.
- Door de warmte die bij het oxideren van de olie ontstaat, kan er brand ontstaan.
Haal altijd de zakken van kledingstukken leeg voordat u ze droogt.
- Harde, scherpe voorwerpen zoals munten, veiligheidsspelden, spijkers, schroeven of stenen kunnen ernstige schade aan het apparaat toebrengen.
Droog geen kleren met grote gespen, knopen of andere zware metalen voorwerpen, zoals ritsen en haakjes. Knoop hoezen dicht.
Gebruik zo nodig het wasnet voor klein en licht wasgoed zoals stoffen dassen, riemen, de koorden van een schort en beugel-bh's dat beschadigd kan raken tijdens het wassen.
Droogvellen zijn compatibel met dit model en worden aanbevolen voor betere droogprestaties.
Droogvellen helpen ook de statische elektriciteit die tijdens het droogproces wordt veroorzaakt te verminderen. Statische elektriciteit kan schade veroorzaken aan wasgoed en mogelijk ook aan het apparaat.
Gebruik de droger niet in de nabijheid van gevaarlijke poeders, zoals steenkoolpoeder, tarwemeel, enz.
- Dit kan leiden tot elektrische schokken, brand of een explosie.
Plaats geen ontvlambare materialen in de buurt van het product.
- Dit kan resulteren in giftige gassen, beschadigde onderdelen, elektrische schokken, brand of een explosie.
- Het apparaat moet niet achter vergrendelbare deuren en dergelijke worden geplaatst.
Raak de achterkant van het apparaat niet aan tijdens het drogen of direct nadat het drogen is voltooid. - Het apparaat blijft heet en kan brandwonden veroorzaken.
Bevat gefluoreerde broeikasgassen.
Hermetisch afgesloten apparatuur.
Laat geen gassen vrijkomen in de atmosfeer.
Type koelmiddel: R-134a (GWP = 1430)
Koelmiddel (vulling)
• DV**TA2****: 0,43kg, 0,615tCO2e
• DV**TA0****: 0,37kg, 0,529tCO2e
Belangrijke waarschuwingen met betrekking tot reiniging
WAARSCHUWING
Maak het product niet schoon door rechtstreeks water op het product te sproeien. Gebruik geen wasbenzine, verdunner of alcohol om het apparaat te reinigen.
- Dit kan leiden tot verkleuring, vervorming, schade, elektrische schokken of brand.
Haal de stekker van het apparaat uit het stopcontact voordat u het apparaat reinigt of onderhoudswerkzaamheden verricht. - Als u dit niet doet, kan dit leiden tot elektrische schokken of brand.
Reinig het filter voor en na het gebruik van de droger.
Laat regelmatig de binnenkant van het product reinigen door een gekwalificeerde onderhoudsmonteur.
Reinig de warmtewisselaar eenmaal per maand met een zachte borstel of stofzuiger.
Raak de warmtewisselaar niet met uw handen aan. Dit kan anders letsel veroorzaken.
De binnenkant van de droger moet regelmatig door gekwalificeerd onderhoudspersoneel worden gereinigd.
Veiligheidsinformatie
Instructies over de AEEA-richtlijn
Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)
(Van toepassing in landen waar afval gescheiden wordt ingezameld)
Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.
Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.
Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.
Ga naar onze duurzaamheidspagina via www.samsung.com voor informatie over de milieuverbintenissen en wettelijke verplichtingen voor producten (b.v. REACH, WEEE of batterijen) van Samsung.
Wat is er meegeleverd
Pak de droger voorzichtig uit. Houd alle verpakkingsmateriaal weg van kinderen. De onderdelen en locatie van onderdelen die hieronder worden weergegeven, kunnen bij uw droger verschillen. Voorafgaand aan de installatie zorgt u ervoor dat de droger over alle onderdelen beschikt die hier zijn vermeld. Als de droger en/of onderdelen zijn beschadigd of ontbreken, neemt u contact op met het dichtstbijzijnde servicecenter van Samsung.
Droger in één oogopslag
03 Pluisfilter
05 Stelpoot
07 Bedieningspaneel
02 Watertank
04 Warmtewisselaar
06 Deur
Accessoires (geleverd)
Lange afvoerslang (2m)
Gebruikershandleiding

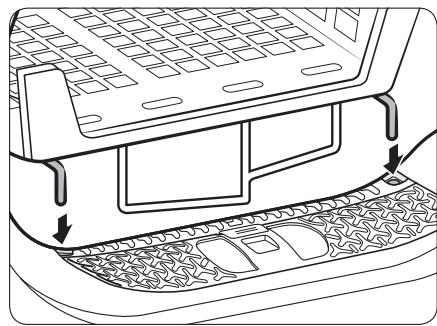

Rekdrogen (uitsluitend toepasselijke modellen)
Accessoires (niet geleverd)
- Met de stapelset kunt u de droger op de wasmachine zetten. Wij wijzen u erop dat de stapelset uitsluitend met wasmachines en drogers van Samsung kan worden gebruikt. Als u een stapelset met beugel (SK-DH, SK-DA, SKK-DF) of zonder beugel (SKK-DD, SKK-DDX) wilt kopen, neemt u contact op met een servicecenter van Samsung of een lokale verkoper van het apparaat. De stapelset verschilt per model wasmachine.
- Voor instructies bij stapelen met de droger leest u de installatiehandleiding die bij de stapelset geleverd is.
- Voor informatie over de beschikbaarheid van een specifiek model van de stapelset leest u de installatiehandleiding die bij de stapelset geleverd is.
Installatievereisten
OPMERKING
Deze droger moet door een gekwalificeerde installateur worden geïnstalleerd. Als onderhoud nodig is vanwege een slechte of foutieve installatie, wordt dit beschouwd als de verantwoordelijkheid van de eigenaar en kan de garantie vervallen. Bewaar deze instructies voor toekomstige referentie.
WAARSCHUWING
- Steek de stekker niet in het stopcontact voordat de droger volledig is geïnstalleerd.
- Laat twee of meer personen u helpen om de droger te verplaatsen.
- Laat kinderen of huisdieren nooit in, op of rond de droogtrommel spelen. Er is altijd het juiste toezicht nodig.
- Houd alle verpakkingsmateriaal weg van kinderen.
- Vervang een beschadigde voedingskabel of stekker nooit zelf. Laat Samsung of een gekwalificeerde onderhoudsmonteur een beschadigde voedingskabel of stekker vervangen.
- Probeer de droger niet zelf te repareren, te demonteren of aan te passen. Voor reparaties neemt u contact op met het dichtstbijzijnde servicecenter van Samsung.
- Wanneer u een apparaat afdankt, moet u altijd de deur/deksels verwijderen om te voorkomen dat kinderen kunnen stikken.
- Als u een vreemd geluid, een brandlucht of rook waarneemt, trekt u direct de stekker uit het stopcontact en neemt u contact op met het dichtstbijzijnde servicecenter van Samsung.
- Haal de stekker niet uit het stopcontact terwijl de droger in werking is.
- Plaats geen ontvlambare objecten in de buurt van de droger.
Locatievereisten
Kies een egale, goed gebouwde oppervlakte die trillingen kan weerstaan. Kies een locatie waar een geaard, 3-polig stopcontact gemakkelijk toegankelijk is.
WAARSCHUWING
- Installeer de droger uitsluitend binnenshuis.
- Plaats de droger niet op een locatie waar deze wordt blootgesteld aan de weersomstandigheden.
- Installeer de droger niet waar de temperatuur kan zakken onder de 5 °C of kan stijgen boven de 35 °C.
- Plaats de droger niet op een locatie waar gas kan vrijkomen.
- Blokkeer de luchtinlaat van het koelrooster aan de voorzijde van de droger niet.
Installatie in een nis of kast
Voor de installatie in een nis of kast heeft de droger de volgende minimale afstanden nodig:
| Zijkanten | Bovenkant | Voorkant | Achterkant |
| 25 mm | 25 mm | 490 mm | 51 mm |
Als u de droger met een wasmachine installeert, moet de voorzijde van de nis of kast een onbelemmerde luchtopening hebben van ten minste 490 mm.
Vereisten voor elektriciteit en aarding
- De droger vereist een elektrische voeding van AC 220-240 V 50 Hz.
- De droger moet goed geaard zijn. Als de droger niet goed werkt of uitvalt, wordt met aarding de kans op een elektrische schok verminderd doordat de elektrische stroom kan wegvloeien. De droger wordt geleverd met een voedingskabel met een 3-polige geaarde stekker. De stekker moet in een goed stopcontact worden geplaatst dat correct geïnstalleerd en geaard is in overeenstemming met alle plaatselijke voorschriften en bepalingen.
- Als u vragen hebt over de vereisten voor elektriciteit of aarding, neemt u contact op met Samsung of een erkende elektricien.
WAARSCHUWING
- Steek de stekker in een geaard 3-polig stopcontact.
- Gebruik geen beschadigde stekker, voedingskabel of los of beschadigd stopcontact.
- Gebruik geen adapter of verlengsnoer.
- Onjuiste aansluiting van de aardgeleider van het apparaat kan een elektrische schok tot gevolg hebben. Als u twijfelt of de droger goed is geaard, laat u dit controleren door een erkende elektricien.
- Pas de stekker, de voedingskabel of het stopcontact op geen enkele wijze aan.
- Sluit de aarddraad nooit aan op plastic buizen, gasleidingen of leidingen voor warm water.
Waterpas zetten
Voordat u de droger installeert, zorgt u ervoor dat u Installatievereisten op pagina 20 hebt gelezen. Wij wijzen u erop dat de volgende instructies voor installatie zonder gebruik van een afvoerslang zijn. Voor de instructies met gebruik van een afvoerslang gaat u naar het hoofdstuk Afvoerslang (indien nodig). Voor het gemak kunt u overwegen om de droger naast uw wasmachine te installeren.
- Gebruik een waterpas (A) en controleer of de droger van zijkant naar zijkant en van voorkant naar achterkant waterpas staat.
- Als de droger niet waterpas staat, stelt u de stelpoot (B) af. Als u de stelpoot linksom draait, wordt de stelpoot ingeschoven. Als u de stelpoot rechtsom draait, wordt de stelpoot uitgeschoven.
- Zodra de droger waterpas staat, zorgt u ervoor dat de droger stevig op de grond staat.
- Steek de stekker van de droger in het stopcontact.
OPMERKING
- De droger kan waterpas worden gezet met de voor- en/of achterpoten van de droger.
- Als u de droger op dezelfde hoogte wilt plaatsen als de wasmachine, draait u de stelpoten volledig in (C) door ze linksom te draaien om vervolgens de hoogte in (D) te stellen door ze rechtsom te draaien.
- Stel de stelpoot uitsluitend zoveel als nodig is op hoogte in. Als u de stelpoten te ver uitdraait, kan dit trillingen veroorzaken.
Afvoerslang (indien nodig)
De droger wordt geleverd met een ingebouwde watertank. Als u de watertank echter niet wilt gebruiken, kunt u de afvoerslang installeren. De verstrekte accessoireslang (lange afvoerslang) kunt u gebruiken als verlenging van de afvoerslang.
- Verwijder de afvoerslang uit opening (A) en steek deze in opening (B).
- Steek één uiteinde van de accessoireslang (lange afvoerslang) in opening (A).
-
Steek het andere uiteinde (afvoer) van de accessoireslang op een van de volgende manieren in het afvoersysteem:
-
Zorg ervoor dat u het uiteinde van de accessoireslang lager dan 90 cm (*) vanaf de onderkant van de droger plaatst.
- Als u een deel van de accessoireslang wilt buigen, gebruikt u de geleverde plastic slanggeleider (B) en bevestigt u de geleider aan de muur met een haak of aan de kraan met een stukje touw. Monteer de afvoerslang (A) en de slanggeleider (B) en maak deze vast met de snoerenwikkel (C).
- U kunt het condenswater afvoeren door de accessoireslang (lange afvoerslang) rechtstreeks aan te sluiten op de afvoer.
⚠️ VOORZICHTIG
Verleng de afvoerslang niet. Er kan water uit het aangesloten stuk lekken. Gebruik een lange afvoerslang.
Als u de afvoerleiding van de wastafel gebruikt:
- Monteer de slangaansluiting (A) en bevestig deze aan het uiteinde van de accessoireslang zoals wordt weergegeven.
⚠️ VOORZICHTIG
Om waterlekkage te voorkomen, moet u de slang en de aansluiting stevig aansluiten.
- Sluit de slangadapter direct aan op de afvoerleiding van de wastafel.
Controlelijst voor de installatie
- De stekker van de droger is in een goed geaard stopcontact gestoken.
- Alle verpakkingsmateriaal is volledig verwijderd en op de juiste wijze afgevoerd.
- De droger staat waterpas en staat stevig op de grond.
- Start de droger om te controleren of deze draait, verwarmt en kan worden uitgeschakeld.
- Draai een programma TIMER gedurende 20 minuten om te kijken of de informatiecode HC wordt weergegeven. Als dit het geval is, neemt u contact op met een lokaal servicecenter.
- Na de installatie raden we u aan om ten minste 1 uur te wachten voordat u de droger gebruikt.
Voordat u de droger in gebruik neemt
- Zorg ervoor dat er geen accessoire in de droogtrommel achterblijft.
- Steek vlak voordat u de droger in gebruik neemt de stekker in het stopcontact.
- Blokkeer de luchtingang van het koelrooster aan de voorkant van de droger niet.
- Plaats geen ontvlambare objecten in de buurt van de droger en houd de omgeving schoon.
• Zorg dat de droger waterpas op de grond staat. - Verwijder de stelpoten van de droger niet. . Deze zijn nodig om de droger waterpas te kunnen plaatsen.
Draairichting van de deur wijzigen (alleen DV\*\*TA\*\*\*A\*/DV\*\*TA\*\*\*T\*)
Misschien wilt u de draairichting van de deur aanpassen aan de omstandigheden in uw woning of aan uw wensen.
WAARSCHUWING
Laat de draairichting van de deur aanpassen door een bevoegde technicus.
- Open de deur en draai de twee schroeven van het deurscharnier los. Til de deur met beide handen iets omhoog uit het scharnier.
- Gebruik een dun voorwerp om de deurafdichting te verwijderen.
- Verwijder de bovenste 3 schroeven en de onderste 3 schroeven van de glashouder.
- Verwijder de glashouder en draai vervolgens de deurafdekking 180 graden.
- Plaats het deurglas in de nieuwe positie van het deurframe. Zorg ervoor dat het deurscharnier zich in dezelfde positie bevindt als in de afbeelding.
- Draai de bovenste 3 schroeven en de onderste 3 schroeven van het deurglas vast.
OPMERKING
De schroeven zijn niet allemaal hetzelfde. Let erop dat u de juiste schroef gebruikt.
- Plaats de afdichting in de juiste positie.
- Verwijder de 2 schroeven die zijn achtergebleven na het verwijderen van het deurscharnier.
- Verwijder de 4 schroeven op het deurslot. Verwijder het deurslot en plaats het terug aan de andere kant.
- Draai de 2 schroeven die werden verwijderd uit stap 8 op het scharnierframe aan de andere kant vast. Zorg ervoor dat u ze rechts (rechtsboven en rechtsonder) in het frame vastdraait.
- Verwijder de schroef aan de onderkant van het deurscharnier en maak deze vast aan de bovenkant van het deurscharnier.
- Plaats het deurscharnier aan de andere kant en draai vervolgens de 2 schroeven vast om de deur aan de droger te bevestigen.
OPMERKING
Volg de stappen opnieuw om de deur in de oorspronkelijke positie te plaatsen. De deur, scharnieren en andere onderdelen moeten dan omgekeerd aan deze stappen worden gemonteerd.
Bedieningspaneel
DV9*TA*****/DV8*TA*****
| [ATCS] | Drogen |  | Koelen | |
 | Alarm voor het reinigen van de warmtewisselaar | [2HBS] | Geluid Uit | |
 | Kinderslot |  | Filteralarm controleren | |
'  ' | Watertank is vol | [6BC2] | Uitgesteld Einde | |
| [4HT'] | Anti Kreuk | [XBYG] | Gemengde Was | |
| [40X8] | Smart Check | |||
| 02 Programmakeuzeknop | Draai aan de knop om een wasprogramma te kiezen. Zie het Programmaoverzicht op pagina 35 voor beschikbare droogprogramma's. | |||
| 03 Anti Kreuk | Voegt ongeveer 3 uur draaien met tussenpozen toe aan het einde van het geselecteerde wasprogramma om kreuken te voorkomen. Er verschijnt een grote cirkel op het display en de trommel draait met tussenpozen. Als u deze functie wilt activeren, drukt u op Anti Kreuk. Het betreffende lampje. | |||
| 04 Droogniveau | Druk hierop om de droogtegraad in de programma's OVERHEMDEN, KATOEN, GEMENGDE WAS en SYNTHETISCH te selecteren. De droogheid kan in drie niveaus worden ingesteld (1-3). Niveau 1 wordt gebruikt voor het gedeeltelijk drogen van items die plat liggen of hangen om te drogen. Niveau 3 is het sterkst en wordt gebruikt om veel was te drogen. | |||
| 05 ⏻ Tijd | Druk hierop om de programmatijd voor de programma's TIMER, WARME LUCHT en KOUDE LUCHT af te stellen.De volgende tijdopties (eenheid: minuut) zijn beschikbaar: 30, 60, 90, 120 en 150.• 120 minuten en 150 minuten zijn niet beschikbaar voor de programma's WARME LUCHT en KOUDE LUCHT.• De exacte droogtijd verschilt afhankelijk van de vochtigheid van de was. | |||
| 06 ⏻ Gemengde Was | Dit alarm is uitsluitend beschikbaar bij de programma's OVERHEMDEN, KATOEN, GEMENGDE WAS en SYNTHETISCH.Voor een gemengde was knippert het lampje voor Gemengde Was (€) wanneer het gemiddelde droogniveau van de items 80 % is. Zo kunt u items vroeg uit de droger halen die u niet volledig droog wilt hebben of die sneller buiten de droger drogen terwijl u de rest door de droger laat drogen. | |||
| 07 ⚫ Trommelverlichting (DV9*TA*****/DV8*TA***** ) | Druk hierop om de trommelverlichting aan of uit te zetten. De verlichting blijft 2 minuten aan, nadat u deze hebt ingeschakeld, en schakelt daarna automatisch uit. | |||
| 08 ⚪ Smart Check (DV7*TA***** ) | Als de droger een probleem heeft gedetecteerd, kunt u met Smart Check de status van de droger controleren met behulp van een smartphone. | |||
| 09 ⚙ Geluid Uit | Druk hierop om het geluid in of uit te schakelen. De geluidsinstelling wordt behouden wanneer u de droger uitschakelt en weer inschakelt. | |||
| 10 ⚗ Uitgesteld Einde | U kunt de eindtijd van het geselecteerde programma met stappen van 1 uur aanpassen tot maximaal 24 uur. | |||
| 11 ⚣ Start/Pauze (Indrukken Om Te Starten) | Druk hierop om een programma te starten of te pauzeren. Als er een droogprogramma wordt uitgevoerd, drukt u één keer op de knop om het programma te onderbreken.Druk er nogmaals op om het programma te vervolgen. | |||
| 12 ⚥ Aan/Uit | Druk hierop om de droger aan/uit te zetten. Als de droger 10 minuten is ingeschakeld zonder dat er op een knop wordt gedrukt, wordt de droger automatisch uitgeschakeld. | |||
Programmaoverzicht
Optimal Dry
| Programma | Omschrijving | Max. lading (kg) |
| OVERHEMDEN | Gebruik dit programma om snel één item te drogen, bijvoorbeeld een overhemd. | 2 |
| STRIJKDROOG | Dit programma voltooit het droogproces in een vochtige toestand, wat strijken vergemakkelijkt. | 4 |
| FIJNE WAS | Voor kledingstukken die voorzichtig moeten worden behandeld, zoals lingerie. | 2 |
| WOL 🌐 | Alleen voor in de machine wasbare en droogbare wol. Draai het wasgoed binnenstebuiten voordat u het gaat drogen voor de beste resultaten. | 1 |
| HANDDOEKEN | Gebruik deze optie om was te drogen zoals badhanddoeken. | 4 |
| BEDDENGOED | Voor grote items zoals dekens, lakens, dekbedden en lichte dekbedden. | 2 |
| OUTDOOR KLEDING | Voor buitenkleding zoals skikleding en bergkleding en ook voor stoffen zoals elastaan, stretch en microvezels. We bevelen aan dit programma te gebruiken nadat u uw kleding hebt gewassen met het programma OUTDOOR KLEDING van uw wasmachine. | 2 |
| KATOEN | Voor licht katoenen kleding, beddengoed, tafellinnen, ondergoed, handdoeken en overhemden. | Max |
| GEMENGDE WAS | Voor gemengde was die uit katoen en synthetische stoffen bestaat. | Max |
| SYNTHETISCH | Voor licht bevuilde blouses en overhemden van polyester (diolen, trevira), polyamide (perlon, nylon) en dergelijke combinaties. | 4 |
Handmatig Drogen
| Programma | Omschrijving | Max. lading (kg) |
| SNEL DROOG 35' | Om lichte katoenen synthetische kleding te drogen of kledingstukken die snel moeten drogen. De standaard droogtijd is 35 minuten. | 1 |
| TIMER | Gebruik deze knop voor de gewenste droogtijd.1. Draai de Programmakeuzeknop om TIMER te selecteren.2. Druk op ⏻ Tijd om de droogtijd in te stellen tussen 30 minuten en 150 minuten. Houd de knop ⏻ Tijd ingedrukt tijdens de beschikbare tijdopties met stappen van 30 minuten.➁ OPMERKINGDe werkelijke droogtijd kan verschillen afhankelijk van de droogte van de kledingstukken. | - |
| WARME LUCHT | Voor kleine vooraf gedroogde items. De droogtijd is standaard 30 minuten.Een tijdprogramma voor alle soorten stoffen, behalve voor wol en zijde. Gebruik dit programma voor was die nog steeds licht vochtig is of al vooraf is gedroogd. Ook geschikt voor het verder drogen van meerlaagse, dikke was die niet gemakkelijk droogt.➁ OPMERKINGDit programma is geschikt om afzonderlijke wollen stoffen, sportschoenen en knuffels te drogen. Droog deze uitsluitend met de speciale mand voor producten van wol. | - |
| KOUDE LUCHT | Alle soorten stoffen. Om items te verfrissen of te luchten die niet lang zijn gedragen. | - |
Programmaoverzicht
OPMERKING
Voor de beste resultaten volgt u de aanbevelingen voor hoeveelheid wasgoed voor elk droogprogramma.
- Grote lading: Vul de trommel tot ongeveer 3/4 vol. Voeg geen kledingstukken toe boven dit niveau, omdat ze vrij moeten kunnen draaien.
• Gemiddelde lading: Vul de trommel tot ongeveer 12 vol. - Kleine lading: Vul de trommel met 3-5 items, niet meer dan 1/4 vol.
| Programma | Aanbevolen items | Hoeveelheid wasgoed | Droogniveau |
| OVERHEMDEN | Non-iron-overhemden of blouses gemaakt van katoen, linnen, synthetische stoffen of combinaties. | [DS44] | Beschikbaar |
| STRIJKDROOG | Dit programma voltooit het droogproces in een vochtige toestand, wat strijken vergemakkelijkt. | 4  | Niet beschikbaar |
| FIJNE WAS | Zijde, fijne stoffen en lingerie. | 2 [XHX] | Niet beschikbaar |
| WOL 🌐 | Alleen voor in de machine wasbare en droogbare wol. | 1 [DA6H] | Niet beschikbaar |
| HANDDOEKEN | Gebruik deze optie om was te drogen zoals badhanddoeken. | 4  | Niet beschikbaar |
| BEDDENGOED | Voor grote items zoals dekens, lakens, dekbedden en lichte dekbedden. | 2  | Niet beschikbaar |
| OUTDOOR KLEDING | Voor buitenkleding zoals skikleding en bergkleding en ook voor stoffen zoals elastaan, stretch en microvezels. | 2  | Niet beschikbaar |
| KATOEN | Voor licht katoenen kleding, beddengoed, tafellinnen, ondergoed, handdoeken en overhemden. | Max | Beschikbaar |
| GEMENGDE WAS | Gemengde was die uit katoen en synthetische stoffen bestaat | Max | Beschikbaar |
| SYNTHETISCH | Synthetische kleding of gemengde stoffen. | 4 [6807] | Beschikbaar |
Bediening
| Programma | Aanbevolen items | Hoeveelheid wasgoed | Droogniveau |
| SNEL DROOG 35' | Synthetische kleding en licht katoen | 1 | Niet beschikbaar |
| TIMER | Alle soorten stoffen; tijdprogramma. | - | Niet beschikbaar |
| WARME LUCHT | Kleine items en vochtige kleding. Dagelijkse items die geschikt zijn voor drogen met warmte. | - | Niet beschikbaar |
| KOUDE LUCHT | Alle soorten stoffen. Om items te verfrissen of te luchten die niet lang zijn gedragen. | - | Niet beschikbaar |
Aan de slag
Eenvoudige stappen om te beginnen
- Druk op ⏻ Aan/Uit om de droger aan te zetten.
- Doe de was in de droger en sluit de deur.
- Draai de Programmakeuzeknop naar het gewenste programma.
- Verander desgewenst de programma-instellingen ( Droogniveau en Tijd).
- Kies de benodigde instellingen en opties naar uw voorkeur. (☑ Anti Kreuk, ☐ Trommelverlichting, ⚡ Gemengde Was en/of ⏻ Uitgesteld Einde).
- Houd ▷Ⅱ Start/Pauze (Indrukken Om Te Starten) ingedrukt. Het indicatielampje van de droger gaat branden en de geschatte programmatijd wordt weergegeven op het display.
OPMERKING
Het aantal beschikbare instellingen en opties verschilt per programma.
Het programma terwijl de droger aan het drogen is veranderen
- Druk op Start/Pauze (Indrukken Om Te Starten) om het programma te stoppen.
- Kies een ander programma.
- Druk op Start/Pauze (Indrukken Om Te Starten) om een nieuw programma te starten.
Sorteren en laden
- Plaats niet meer dan één waslading tegelijkertijd in de droger.
- Vermijd het mengen van zware en zeer lichte items.
- Voeg een droge handdoek toe aan het wasgoed om de droogefficiëntie te verhogen wanneer u één of twee items droogt.
- Voor de beste resultaten haalt u items los van elkaar voordat u ze in de droger stopt.
- Overbelading beperkt het draaiproces, wat leidt tot ongelijkmatig drogen en kreukels.
- Tenzij aanbevolen op het waslabel, vermijdt u het drogen van wollen goed of artikelen van glasvezel.
- Vermijd het drogen van ongewassen items.
- Droog artikelen niet die zijn bevuild met olie, alcohol, benzine, enz.
Rekdrogen (uitsluitend bij modellen die deze optie hebben)
Stel de droogtijd in tot maximaal 150 minuten op basis van de hoeveelheid vocht en het gewicht van de items. Als u wasgoed droogt met het droogrek, wordt het gebruik van het programma TIMER aanbevolen.
- Plaats het droogrek in de trommel, plaats de haakjes aan voorkant van het droogrek in de openingen van het deurmembraan.
- Plaats de items op het rek en laat voldoende ruimte over zodat de lucht kan circuleren. Kledingstukken vouwt u op en legt u plat op het rek. Schoenen plaatst u met de zool naar beneden.
- Sluit de deur en druk op ⏻ Aan/ Uit. Kies TIMER en druk vervolgens op ⏻ Tijd om de droogtijd te selecteren.
- Houd ▷Ⅱ Start/Pauze (Indrukken Om Te Starten) ingedrukt.
Droogsuggesties
| Items (max 1,5 kg) | Omschrijving |
| Wasbare truien (opvouwen en plat op het rek leggen) | Als u het rek gebruikt om wasgoed te drogen, vouw de kleding dan op en plaats deze op het rek om te voorkomen dat de kleding gaat kreuken. |
| Knuffels (gevuld met katoen of polyestervezel) | |
| Knuffels (gevuld met schuim of rubber) | |
| Schuimrubberen kussens | |
| Gymschoenen | Als u sportschoenen wilt drogen, plaats de schoenen dan met de zolen op het rek. |
⚠️ VOORZICHTIG
- Als schuimrubber, plastic of rubber op een hoge temperatuur droogt, kunnen de artikelen beschadigd raken en ontstaat er brandgevaar.
- Gebruik het droogrek om schade aan schoenen te voorkomen.
Programmahandleiding
Volg altijd het waslabel wanneer u droogt. Als de instructies op het waslabel niet beschikbaar zijn, raadpleegt u de volgende tabel.
| Spreien en dekbedden | • Gebruik de Hoge temperatuurinstellingen. |
| Dekens | • Droog voor de beste resultaten slechts één deken tegelijkertijd. |
| Katoenen luiers | • Gebruik de Hoge temperatuurinstellingen. |
| Donzen artikelen | • Niet drogen op een hoge temperatuur. Dit kan brandgevaar veroorzaken. Gebruik uitsluitend het programma KOUDE LUCHT. |
| Schuimrubber (achterkant van een vloerkleed, knuffels, enz.) | • Niet drogen op een hoge temperatuur. Dit kan brandgevaar veroorzaken. Gebruik uitsluitend het programma KOUDE LUCHT. |
| Kussens | • Voeg een aantal droge handdoeken toe om het trommelproces te verbeteren en voor een donzig resultaat.• Geen kapok of schuimkussen met warmte drogen. Gebruik uitsluitend het programma KOUDE LUCHT. |
| Plastic (douchegordijnen, hoezen voor tuinmeubelen, enz.) | • Gebruik KOUDE LUCHT of TIMER. |
VOORZICHTIG
Ga voorzichtig te werk als u items wilt drogen die hierboven niet worden vermeld.
Speciale functies
Uitgesteld Einde
U kunt de droger instellen om een geselecteerd programma op de door u ingestelde tijd te voltooien.
- Selecteer een programma met de benodigde opties.
- Druk of de knop - of + Ⓛ: Uitgesteld Einde om een tijd tussen 1 en 24 uur, in stappen van 1 uur, in te stellen.
- Houd ▷Ⅱ Start/Pauze (Indrukken Om Te Starten) ingedrukt. Het betreffende indicatielampje knippert en de klok begint af te tellen tot de ingestelde tijd.
OPMERKING
Als u de instellingen voor Ⓛ Uitgesteld Einde wilt annuleren, start u de droger opnieuw met de knop ⏻ Aan/Uit.
Kinderslot
Kinderslot voorkomt dat kinderen met de droger kunnen spelen. Wanneer Kinderslot is ingeschakeld, worden alle knoppen uitgeschakeld, behalve de knop Aan/Uit.
Als u Kinderslot in- of uit wilt schakelen, drukt u tegelijkertijd op Gemengde Was en Smart Control of Anti Kreuk en Droogniveau en houdt u deze 3 seconden ingedrukt.
OPMERKING
Als Kinderslot is ingeschakeld en de droger wordt uitgeschakeld en weer ingeschakeld, blijft Kinderslot ingeschakeld.
Smart Check [+]
Als de droger een probleem heeft gedetecteerd, kunt u met Smart Check de status van de droger controleren met behulp van een smartphone. Wij wijzen u erop dat Smart Check uitsluitend kan worden gebruikt voor smartphones van de Galaxy- en iPhone-serie.
Als u Smart Check wilt gebruiken, moet u ervoor zorgen dat u de app Samsung Smart Washer/Dryer hebt gedownload en volgt u vervolgens onderstaande stappen.
- Druk 3 seconden op ⏻ Tijd en Lê Gemengde Was of druk op Smart Check. De LED's op het informatiedisplay draaien en de Smart Check-code wordt weergegeven.
- Op de smartphone opent u de app Samsung Smart Washer/Dryer en tikt u op de knop Smart Check.
- Richt de camera van uw smartphone op de Smart Check-code die op het informatiedisplay wordt weergegeven.
- Wanneer de informatiecode is herkend, wordt er door de app gedetailleerde informatie over het probleem met verdere instructies weergegeven.
OPMERKING
- Als er licht door het display van de droger wordt weerkaatst, kan de smartphone moeite hebben om de informatiecode te herkennen.
- Als de smartphone de code niet herkent, voert u de informatiecode handmatig in op de smartphone.
WAARSCHUWING
- Maak de droger niet schoon door rechtstreeks water op de droger te sproeien.
- Gebruik geen wasbenzine, thinner, alcohol of aceton om de droger te reinigen. Dit kan leiden tot verkleuring, vervorming, schade, elektrische schokken of brand.
- Haal de stekker uit het stopcontact vóór het schoonmaken van de droger.
Bedieningspaneel
Reinigen met een zachte, licht vochtige doek. Gebruik geen schuurmiddelen. Sproei geen reinigingsmiddelen rechtstreeks op het paneel. Veeg onmiddellijk eventueel gemorste vloeistoffen weg van het bedieningspaneel.
Buitenkant
Reinigen met een zachte, licht vochtige doek. Gebruik geen schuurmiddelen. Gebruik of plaats geen scherpe of zware objecten in de buurt van/op de droger. Bewaar wasmiddelen en wasbenodigdheden in een wasmiddelhouder (niet meegeleverd) of in een voorraaddoos.
Trommel
Reinig met een vochtige doek met een zacht, niet-schurend schoonmaakmiddel dat geschikt is voor roestvrijstaal. Veeg overgebleven resten weg met een schone, droge doek.
Pluisfilter
Reinig het pluisfilter na elke lading.
-
Open de deur en trek het pluisfilter naar boven om het eruit te halen.
-
Open het buitenste filter en haal het binnenste filter (A) eruit.
-
Vouw het binnenste en buitenste filter beide uit.
-
Verwijder het pluis van beide filters en reinig ze met de reinigingsborstel.
OPMERKING
Reinig de filters grondig door ze met stromend water te spoelen en ze vervolgens volledig te drogen.
- Zet het binnenste filter in het buitenste filter en plaats het pluisfilter weer op de oorspronkelijke positie.
⚠️ VOORZICHTIG
- Reinig het pluisfilter na elke lading. Anders kunnen de droogprestaties afnemen.
- Gebruik de wasdroger niet zonder het binnenste filter in het buitenste filter.
- Als u de droger met een nat pluisfilter gebruikt, kan dit schimmel, stank of afname van de droogprestaties veroorzaken.
Watertank
Leeg de watertank na elke wasbeurt om lekkage te voorkomen.
-
Trek de watertank (A) met beide handen naar voren om hem eruit te halen.
-
Leeg het water door het afvoergat (B) en plaats de watertank terug op zijn plaats.
OPMERKING
Als u de watertank leegt en op ▷Ⅱ Start/Pauze (Indrukken Om Te Starten) drukt, wordt het betreffende indicatielampje uitgeschakeld.
Onderhoud
Warmtewisselaar
Reinig de warmtewisselaar minimaal één keer per maand. (of Wanneer de zoemer klinkt en de indicator van de warmtewisselaar oplicht op het display.)
- Ontgrendel de afsluitingen (B).
- Verwijder de binnenste afdekplaat (C).
- Reinig de warmtewisselaar met de meegeleverde reinigingsborstel of met een stofzuiger met borstel. Zorg dat u bij het reinigen van de warmtewisselaar de bladen niet verbuigt of beschadigt. Dit kan leiden tot een verminderde droogcapaciteit.
⚠️ VOORZICHTIG
- Reinig of raak de warmtewisselaar niet aan met blote handen om fysiek letsel en brandwonden te voorkomen.
- Gebruik geen water om de warmtewisselaar te reinigen.
-
Reinig de binnenste afdekplaat met een zachte, vochtige doek.
-
Plaats de binnenste afdekplaat weer op de oorspronkelijke plaats en vergrendel de afsluitingen.
- Sluit de buitenste afdekplaat.
OPMERKING
Na het reinigen, zorgt u ervoor dat de afsluitingen zijn vergrendeld.
Punten om te controleren
Als zich een probleem met de droger voordoet, raadpleegt u eerst onderstaande tabel en probeert u de suggesties.
| Symptoom | Actie |
| Droger werkt niet | Zorg dat de deur volledig is gesloten.Steek de stekker in het stopcontact.Controleer de stroomonderbrekers en zekeringen in het huis.Leeg de watertank.Reinig het pluisfilter. |
| Droger verwarmt niet | Controleer de stroomonderbrekers en zekeringen in het huis.Selecteer een andere instelling dan KOUDE LUCHT.Controleer het pluisfilter en de warmtewisselaar.Reinig ze indien nodig.De droger bevindt zich mogelijk in de koelfase van het programma. |
| Droger droogt niet | Controleer de bovenvermelde punten en...Controleer of de droger niet overbeladen is.Droog lichte en zware items gescheiden van elkaar.Verdeel grote items beter over de droger om ervoor te zorgen dat ze gelijkmatig drogen.Controleer of de droger het water goed afvoert.Voor kleine ladingen, voegt u een aantal droge handdoeken toe.Reinig het pluisfilter en de warmtewisselaar. |
| Droger maakt lawaai | Controleer op munten, knopen, aanstekers, enz.Zorg ervoor dat de droger waterpas staat en stevig op de grond staat.De droger kan brommen als gevolg van lucht die door de trommel en ventilator beweegt. Dit is normaal. |
| Droogt ongelijkmatig | Naden, zakken en dergelijke andere delen van kleding zijn moeilijker te drogen dan andere delen.Dit is normaal.Droog zware en lichte items gescheiden van elkaar. |
| Droger verspreidt een geur | De droger kan huishoudelijke geuren onttrekken aan de omringende lucht en ze vervolgens uitstoten. Dit is normaal. |
| Droger wordt uitgeschakeld voordat de lading droog is | Te kleine lading. Voeg meer items toe en start het programma nogmaals.Te grote lading. Verwijder items en start het programma nogmaals. |
| Pluizen op kleding | Zorg ervoor dat het pluizenfilter voor elk programma wordt gereinigd.Droog items die pluizen (pluizige handdoeken) apart van kleding die pluizen vangen, zoals een zwarte linnen broek.Verdeel grote ladingen in kleinere ladingen. |
| Items zijn gekreukeld na het programma Anti Kreuk | U kunt het beste kleine ladingen van 1-4 items drogen.Laad minder items. Laad items van hetzelfde soort. |
| Geuren verdwijnen niet uit items na het programma KOUDE LUCHT | Zorg ervoor dat u items met sterke geuren grondig wast. |
Problemen oplossen
Informatiecodes
Bij problemen met de droger wordt er mogelijk een informatiecode op het display weergegeven. Raadpleeg onderstaande tabel en probeer de suggesties.
| Informatiecode | Betekenis | Actie |
| tC | Fout bij luchttemperatuursensor | Reinig het pluisfilter en/of de warmtewisselaar. Als het probleem zich blijft voordoen, belt u een onderhoudsmonteur. |
| tC5 | Fout bij compressortemperatuursensor | Wacht 2-3 minuten. Schakel het apparaat in en start opnieuw op. |
| dC | De deur van de droger staat open | Sluit de deur en start opnieuw.Als het probleem zich blijft voordoen, belt u een onderhoudsmonteur. |
| HC | Compressor is oververhit | Bel een onderhoudsmonteur. |
| 5C | Watertank is volDe afvoerpomp werkt niet | Leeg de watertank, schakel het apparaat in en start opnieuw op. Als het probleem zich blijft voordoen, belt u een onderhoudsmonteur. |
| AC6 | Controleer de communicatie tussen hoofd- en inverter-PBAs. | Afhankelijk van de status keert de droger mogelijk automatisch terug naar de normale werking.Schakel de droger uit en weer in. Start daarna het programma opnieuw.Als de informatiecode zichtbaar blijft, belt u een onderhoudsmonteur. |
| 3C | Controleer de werking van de motor. | Probeer het programma opnieuw te starten.Als de informatiecode zichtbaar blijft, belt u een onderhoudsmonteur. |
| FIL+tEr (Zoemer klinkt) | Warmtewisselaar moet worden schoongemaakt | Reinig de warmtewisselaar. |
Voor codes die hierboven niet zijn vermeld, of als de informatiecode zichtbaar blijft, belt u een onderhoudsmonteur.
Wasvoorschriften
De volgende symbolen worden gebruikt in wasvoorschriften. De labels met wasvoorschriften bevatten labels en symbolen voor drogen, bleken, drogen en strijken, en indien nodig voor stomen. Deze symbolen zorgen voor overeenstemming tussen kledingfabrikanten voor binnenlandse en geïmporteerde kleding. Volg de aanwijzingen op het waslabel op zodat de kleding zo lang mogelijk meegaat en om problemen bij het wassen te voorkomen.
Wasprogramma
 | Normaal |
| [T∅5Y] | Permanent indrukken/kreukel bestendig/kreukels beheersen |
 | Zachte/fijne was |
 | Handwas |
Watertemperatuur**
** De stippen staan symbool voor de geschikte waswatertemperaturen voor de verschillende artikelen. Het temperatuurbereik voor Heet is 41-52 °C, voor Warm 29-41 °C en voor Koud 16-29 °C. (De temperatuur van het waswater moet minimaal 16 °C zijn voor een effectieve reiniging en om het wasmiddel te activeren.)
Bleken
 | Alle bleekproducten(indien nodig) |
 | Alleen zonder chloor(kleurenbescherming)Bleek (indien nodig) |
 | Droogtrommelprogramma |
Normaal
 | Permanent indrukken/kreukel bestendig/kreukels beheersen |
 | Zachte/fijne was |
Speciale instructies
 | Aan de lijn drogen/ophangen om te drogen |
 | Aan de lijn drogen |
 | Liggend drogen |
Temperatuurinstelling
 | Hoog |
 | Gemiddeld |
| [HZHB] | Laag |
 | Elke temperatuur |
| [2KCT] | Geen warmte/lucht |
Droogstrijk- of stoomstrijktemperaturen
 | Hoog |
| [∅HHY] | Gemiddeld |
 | Laag |
Waarschuwingssymbolen voor het wassen en strijken
 | Niet wassen |
≥  > | Niet uitwringen |
 | Niet bleken |
 | Kan niet in de wasdroger |
 | Niet stoomstrijken |
 | Niet strijken |
Stomen
| Stomen | |
| Niet stomen |
| Aan de lijn drogen/ophangen om te drogen | |
| Aan de lijn drogen | |
| Liggend drogen |
Zorg voor het milieu
Dit apparaat is gemaakt van recyclebare materialen. Houd u bij het afdanken van dit apparaat aan de plaatselijke wet- en regelgeving met betrekking tot afvalverwerking. Knip de voedingskabel door zodat het apparaat niet meer kan worden aangesloten op een stroombron. Verwijder de deur zodat dieren en kleine kinderen zich niet in het apparaat kunnen opsluiten.
Specificatie
Alle gegevens met een 'sterretje' zijn berekend op basis van EN 61121:2013
De verbruiksegevens kunnen verschillen van de bovenstaande nominale waarden.
Dit is afhankelijk van het vulgewicht, het soort textiel, het restvocht na het centrifugeren, fluctuaties in de stroomtoevoer en de geselecteerde extra opties.
| Model | Programma | Was (kg) (1) | Energieverbruik (kWh) | Max. duur (minuten) |
| DV9*TA0**** | KATOEN (2) | 9,0 | 2,15 | 210 |
| 4,5 | 1,12 | 145 | ||
| STRIJKDROOG (2) | 9,0 | 1,05 | 130 | |
| SYNTHETISCH | 4,5 | 0,78 | 90 | |
| DV8*TA0**** | KATOEN (2) | 8,0 | 1,85 | 190 |
| 4,0 | 1,10 | 135 | ||
| STRIJKDROOG (2) | 8,0 | 0,95 | 120 | |
| SYNTHETISCH | 4,0 | 0,70 | 85 | |
| DV7*TA0**** | KATOEN (2) | 7,0 | 1,65 | 170 |
| 3,5 | 1,00 | 125 | ||
| STRIJKDROOG (2) | 7,0 | 0,90 | 110 | |
| SYNTHETISCH | 3,5 | 0,62 | 80 |
(1) : Gewicht van droge was
(2) : EN 61121:2013 testprogramma
Alle gegevens met een 'sterretje' zijn berekend op basis van EN 61121:2013
De verbruiksgegevens kunnen verschillen van de bovenstaande nominale waarden.
Dit is afhankelijk van het vulgewicht, het soort textiel, het restvocht na het centrifugeren, fluctuaties in de stroomtoevoer en de geselecteerde extra opties.
Specificatieblad
In overeenstemming met de toepasselijke voorschriften voor energielabel voorschriften.
OPMERKING
Een sterretje * geeft een modelvariant aan met andere cijfers (0-9) of letters (A-Z).
| Samsung | ||||
| Modelnaam | DV9*TA2**** | DV8*TA2**** | DV7*TA2**** | |
| Capaciteit | kg | 9,0 | 8,0 | 7,0 |
| Type | Condensator | Condensator | Condensator | |
| Energierendement | ||||
| A+++ (hoogste efficiëntie) tot D (laagste efficiëntie) | A+++ | A+++ | A+++ | |
| Energieverbruik | ||||
| Jaarlijks energieverbruik (AE_C) (Het energieverbruik wordt gebaseerd op 160 droogbeurten met het standaardkatoenprogramma bij volle en gedeeltelijke belading, en het verbruik van de standen voor laag vermogen. Het werkelijke energieverbruik per beurt is afhankelijk van de wijze waarop het apparaat wordt gebruikt.) | kWh/jr | 194,0 | 176,0 | 158,0 |
| Automatische wasdroger | Ja | Ja | Ja | |
| Energieverbruik (E_dry) bij standaardkatoenprogramma bij volledige lading | kWh | 1,54 | 1,41 | 1,25 |
| Energieverbruik (E_dry.1/2) bij standaardkatoenprogramma bij volledige lading | kWh | 0,89 | 0,80 | 0,73 |
| uit-modus en aan-modus | ||||
| Gewogen vermogen uit-modus (P_o) bij volle belading | W | 0,50 | 0,50 | 0,50 |
| De modus Energieverbruik aan (P_l) bij volledige lading | W | 5,00 | 5,00 | 5,00 |
| Duur van de aan-modus | min | 10 | 10 | 10 |
| Programma's waarop de informatie op het label en het overzicht van toepassing zijn('standaardkatoenprogramma' dat wordt gebruikt bij volledige en gedeeltelijk lading is het standaarddroogprogramma waarop de informatie op het label en fiche betrekking heeft. Dit programma is geschikt voor het drogen van normaal vochtig katoenen wasgoed en is het meest efficiënte programma met betrekking tot energieverbruik voor katoen. De verbruiksgegevens kunnen afwijken van de bovenstaande nominale waarden. Dit is afhankelijk van het vulgewicht, de gebruikte stoffen, het restvocht na het centrifugeren, fluctuaties in de stroomtoevoer en de geselecteerde extra opties.) |  | |||
| programmaduur van het standaardprogramma | ||||
| Gewogen programmaduur van het standaardkatoenprogramma bij volledige lading en gedeeltelijke lading | min | 174 | 160 | 146 |
| Programmaduur (T_dry) van standaardkatoenprogramma bij volledige lading | min | 220 | 200 | 180 |
| Programmaduur (T_dry.1/2) van standaardkatoenprogramma bij gedeeltelijke lading | min | 140 | 130 | 120 |
| efficiëntieklasse condensatie | ||||
| A (meest efficiënt) tot G (minst efficiënt) | B | B | B | |
| Gemiddelde condensatie-efficiëntie bij volledige lading | % | 87 | 87 | 87 |
| Gemiddelde condensatie-efficiëntie bij gedeeltelijke lading | % | 87 | 87 | 87 |
| Gewogen condensatie-efficiëntie | % | 87 | 87 | 87 |
| Uitstoot luchtgeluid | ||||
| Drogen bij volledige lading | dB (A) re 1 pW | 65 | 65 | 65 |
| Samsung | ||||
| Modelnaam | DV9*TA0**** | DV8*TA0**** | DV7*TA0**** | |
| Capaciteit | kg | 9,0 | 8,0 | 7,0 |
| Type | Condensator | Condensator | Condensator | |
| Energierendement | ||||
| A+++ (hoogste efficiëntie) tot D (laagste efficiëntie) | A++ | A++ | A++ | |
| Energieverbruik | ||||
| Jaarlijks energieverbruik (AE_C) (Het energieverbruik wordt gebaseerd op 160 droogbeurten met het standaardkatoenprogramma bij volle en gedeeltelijke belading, en het verbruik van de standen voor laag vermogen. Het werkelijke energieverbruik per beurt is afhankelijk van de wijze waarop het apparaat wordt gebruikt.) | kWh/jr | 258,0 | 235,0 | 211,0 |
| Automatische wasdroger | Ja | Ja | Ja | |
| Energieverbruik (E_dry) bij standaardkatoenprogramma bij volledige lading | kWh | 2,15 | 1,85 | 1,65 |
| Energieverbruik (E_dry.1/2) bij standaardkatoenprogramma bij volledige lading | kWh | 1,12 | 1,10 | 1,00 |
| uit-modus en aan-modus | ||||
| Gewogen vermogen uit-modus (P_o) bij volle belading | W | 0,50 | 0,50 | 0,50 |
| De modus Energieverbruik aan (P_l) bij volledige lading | W | 5,00 | 5,00 | 5,00 |
| Duur van de aan-modus | min | 10 | 10 | 10 |
| Programma's waarop de informatie op het label en het overzicht van toepassing zijn('standaardkatoenprogramma' dat wordt gebruikt bij volledige en gedeeltelijk lading is het standaarddroogprogramma waarop de informatie op het label en fiche betrekking heeft. Dit programma is geschikt voor het drogen van normaal vochtig katoenen wasgoed en is het meest efficiënte programma met betrekking tot energieverbruik voor katoen. De verbruiksgegevens kunnen afwijken van de bovenstaande nominale waarden. Dit is afhankelijk van het vulgewicht, de gebruikte stoffen, het restvocht na het centrifugeren, fluctuaties in de stroomtoevoer en de geselecteerde extra opties.) | Katoen + Droogniveau 2 + (Anti Kreuk uit) | |||
| programmaduur van het standaardprogramma | ||||
| Gewogen programmaduur van het standaardkatoenprogramma bij volledige lading en gedeeltelijke lading | min | 173 | 159 | 144 |
| Programmaduur (T_dry) van standaardkatoenprogramma bij volledige lading | min | 210 | 190 | 170 |
| Programmaduur (T_dry.1/2) van standaardkatoenprogramma bij gedeeltelijke lading | min | 145 | 135 | 125 |
| efficiëntieklasse condensatie | ||||
| A (meest efficiënt) tot G (minst efficiënt) | B | B | B | |
| Gemiddelde condensatie-efficiëntie bij volledige lading | % | 86 | 86 | 86 |
| Gemiddelde condensatie-efficiëntie bij gedeeltelijke lading | % | 86 | 86 | 86 |
| Gewogen condensatie-efficiëntie | % | 86 | 86 | 86 |
| Uitstoot luchtgeluid | ||||
| Drogen bij volledige lading | dB (A)re 1pW | 65 | 65 | 65 |
VRAGEN OF OPMERKINGEN?
| LAND | BEL | OF BEZOEK ONS ONLINE OP |
| BELGIUM | 02-201-24-18 | www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support(French) |
| NETHERLANDS | 088 90 90 100 | www.samsung.com/nl/support |
| FRANCE | 01 48 63 00 00 | www.samsung.com/fr/support |
| GERMANY | 06196 77 555 77 | www.samsung.com/de/support |
| LUXEMBURG | 261 03 710 | www.samsung.com/be_fr/support |
