Type product	Inbouw inductiekookplaat
Merk	ZANUSSI
Model	ZITN644K
Aantal kookzones	4
Verwarmingstechnologie	Inductie
Totaal vermogen	7,35 kW
Voeding	220-240 V / 400 V 2N, 50-60 Hz
Voedingskabel	H05V2V2-F, bestand tegen 90 °C
Functies	PowerBoost, Pauze, Hob2Hood, Timer, Vergrendeling, Kinderslot, Automatische uitschakeling, Vermogensbeheer, Automatische start
Zone linksvoor	Vermogen: 2300 W, PowerBoost: 3700 W, Pandiameter: 125-210 mm
Zone linksachter	Vermogen: 1800 W, PowerBoost: 2800 W, Pandiameter: 145-180 mm
Zone rechtsvoor	Vermogen: 1400 W, PowerBoost: 2500 W, Pandiameter: 125-145 mm
Zone rechtsachter	Vermogen: 1800 W, PowerBoost: 2800 W, Pandiameter: 145-180 mm
Energieverbruik (EC electric hob)	182,0 Wh/kg
Veiligheid	Bedieningspaneelvergrendeling, Kinderslot, Automatische uitschakeling, Restwarmte-indicatie OptiHeat (3 niveaus)
Onderhoud	Reinigen met vochtige doek en mild reinigingsmiddel; rakel voor suiker- of gesmolten plastic resten
Reserveonderdelen	Originele onderdelen verkrijgbaar via erkende klantenservice
Repareerbaarheid	Reparatie door gekwalificeerde technicus of erkende klantenservice
Milieubescherming	Apparaat is recyclebaar; niet bij het huisvuil weggooien
Garantie	Raadpleeg het meegeleverde garantieboekje

Veelgestelde vragen - ZITN644K ZANUSSI

Hoe zet ik de kookplaat aan en uit?

Druk 1 seconde op de toets AAN/UIT (①) om de kookplaat in of uit te schakelen.

Hoe gebruik ik de timer?

Selecteer de gewenste kookzone met toets ①, druk vervolgens op + of - van de timer om de tijd in te stellen (van 00 tot 99 minuten). De aftelling start automatisch. Wanneer de tijd is verstreken, klinkt er een geluidssignaal en wordt de zone uitgeschakeld.

Wat betekent de weergave 'F' op de kookplaat?

De weergave F geeft aan dat er geen pan op de kookzone is gedetecteerd, of dat de pan ongeschikt is of een te kleine diameter heeft. Plaats een geschikte pan in het midden van de zone.

Hoe activeer ik het kinderslot?

Om het kinderslot te activeren, zet u de kookplaat aan, druk vervolgens 4 seconden op toets ②. Het display toont 'L'. Schakel de plaat uit. Voor een eenmalige bereiding stelt u na activering binnen 10 seconden het kookniveau in.

Waarom wordt de kookplaat automatisch uitgeschakeld?

De functie Automatische uitschakeling wordt geactiveerd als u na het inschakelen geen kookniveau instelt, als een voorwerp het bedieningspaneel bedekt, als de plaat oververhit raakt, of als het kookniveau te lang ongewijzigd blijft (van 1,5 tot 6 uur, afhankelijk van het niveau).

Welke pannen moeten worden gebruikt voor inductie?

Gebruik pannen van gietijzer, staal, geëmailleerd staal, roestvrij staal of met een compatibele meerlaagse bodem. Controleer met een magneet: deze moet aan de bodem blijven kleven. Vermijd aluminium, koper, glas, keramiek of porselein.

Hoe reinig ik de kookplaat?

Reinig na elk gebruik met een vochtige doek en een mild reinigingsmiddel. Gebruik voor suiker- of gesmolten plastic resten een speciale rakel schuin op het koude oppervlak. Gebruik geen stoomreiniger.

Wat moet ik doen als er een foutcode 'E' gevolgd door een cijfer verschijnt?

Schakel de kookplaat uit en zet hem na 30 seconden weer aan. Als de code E opnieuw verschijnt, haal dan de stekker er 30 seconden uit en steek hem er weer in. Als het probleem aanhoudt, neem dan contact op met de erkende klantenservice.

Hoe werkt de PowerBoost-functie?

De functie PowerBoost verhoogt het vermogen van een inductiekookzone gedurende een beperkte tijd (10 min voor de grote zones, 4 min voor de zone rechtsvoor). Druk op P om deze te activeren; de zone verwarmt op vol vermogen en keert daarna terug naar het normale maximale niveau.

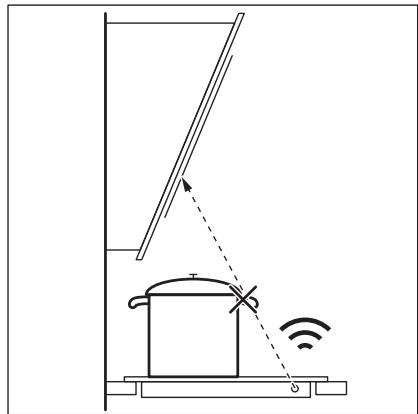

Hoe activeer ik de Hob2Hood-functie?

De functie Hob2Hood koppelt de kookplaat aan een compatibele afzuigkap. Standaard staat deze in de automatische stand H5. Om de stand te wijzigen, zet u de plaat uit, drukt u 3 seconden op ①, herhaal dit tot 'H' verschijnt, en gebruik dan + om te kiezen tussen H0 en H6. De afzuigkap reageert automatisch op het koken.

GEBRUIKSAANWIJZING ZITN644K ZANUSSI

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN KWETSBARE MENSEN

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Kinderen tussen de 3 en 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderen jonger dan 3 jaar dienen, mits zij voortdurend onder toezicht staan, bij het apparaat uit de buurt te worden gehouden.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen kunnen heet worden tijdens gebruik.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

ALGEMENE VEILIGHEID

WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken. WAARSCHUWING: Onbewaakt koken op een fornuis met vet of olie kan gevaarlijk zijn en tot brand leiden. - Probeer NOOIT om een brand te blussen met water. Schakel het apparaat uit en bedek dan de vlam, bv. met een deksel of een vuurdeken. - LET OP: Het apparaat mag niet van stroom worden voorzien door een extern schakelapparaat, zoals een tijdklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit wordt geschakeld. - LET OP: Het kookproces moet bewaakt worden. Een kort kookproces moet voortdurend bewaakt worden. WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookplaten. - Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden. - Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert. - Gebruik geen stoomreiniger om het apparaat schoon te maken. - Schakel het kookplaatelement uit na elk gebruik met de bedieningstoetsen. Vertrouw niet op de pandetector. - Als de glaskeramische / glazen oppervlakte gebarsten is, schakel het apparaat dan uit en trek de stekker uit het stopcontact. In het geval het apparaat direct op de stroom is aangesloten met een aansluitdoos, verwijdert u de zekering om het apparaat van de stroom te halen. Neem in beide gevallen contact op met de erkende servicedienst. - Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen. WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door

de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

VEILIGHEIDSVOORSCHRIFTEN

INSTALLATIE

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Houd de minimumafstand tot andere apparaten en units in acht.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend. Elk apparaat heeft koelventilatoren op de bodem.
• Als het apparaat gemonteerd wordt boven een lade:

Leg geen kleine dingen of papier die kunnen worden binnengezogen, om zo de koelventilatoren niet te beschadigen of het koelsysteem niet te belemmeren. Houd een minimumafstand van 2 cm tussen de bodem van het apparaat en de zaken die u in de lade bewaart.

• Verwijder de afscheidingspanelen die in de kast onder het apparaat zijn geïnstalleerd.

AANSLUITING AAN HET ELEKTRICITEITSNET

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert. Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom. Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklemmen te heet worden.
• Gebruik de juiste stroomkabel. Voorkom dat de stroomkabels verstrikt raken. Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Gebruik de klem om spanning op het snoer te voorkomen.
• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit.
• Gebruik geen meerwegstekkers en verlengsnoeren.
• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Sluit de stroomstekker niet aan op een losse stroomaansluiting. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden.

Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

GEBRUIK

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.
• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter. Zet de kookzone op "uit" na elk gebruik.
• Vertrouw niet alleen op de pannendetector. Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden. Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Sluit het apparaat direct af van de stroomtoevoer als het oppervlak van het apparaat gebroken is. Dit om elektrische schokken te voorkomen.
• Gebruikers met een pacemaker moeten een afstand van minimaal 30 cm bewaren van de inductiekookzones als het apparaat in werking is.
• Als u eten in de hete olie doet, kan het spatten.

WAARSCHUWING! Risico op brand en explosie.

• Wanneer ze verwarmd worden, kunnen vetten en oliën ontvlambare dampen afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u hiermee kookt.
• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparaat.

Zet geen heet kookgerei op het bedieningspaneel. Leg geen hete deksel op het glazen oppervlak van de kookplaat. Laat kookgerei niet droogkoken. Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen. Activeer de kookzones niet met lege pannen of zonder pannen erop. Leg geen aluminiumfolie op het apparaat. Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas/glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak. Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.

ONDERHOUD EN REINIGING

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact.
• Gebruik geen waterstralen en stoom om het apparaat te reinigen. Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

SERVICE

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

VERWIJDERING

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie met betrekking tot de correcte afvalverwerking van het apparaat. Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

VOOR MONTAGE

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Serienummer

INGEBOUWDE KOOKPLATEN

Inbouwkookplaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werkbladen die aan de normen voldoen.

AANSLUITKABEL

• De kookplaat is voorzien van een aansluitsnoer.
• Voor het vervangen van een beschadigde voedingskabel gebruikt u het kabeltype: H05V2V2-F dat een temperatuur van 90°C of hoger weerstaat. Neem contact op met een klantenservice bij u in de buurt.

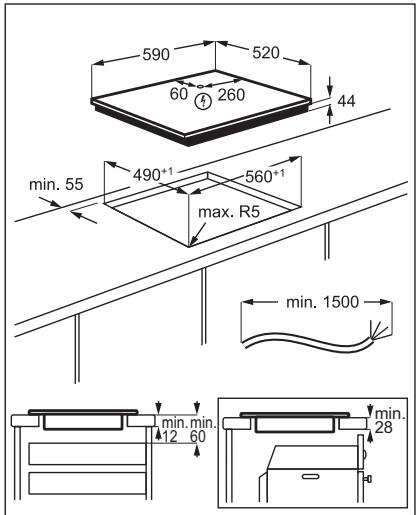

MONTAGE

Als het apparaat boven een lade geïnstalleerd is, dan kan tijdens het koken de ventilatie van de kookplaat de items die in de lade geplaatst zijn verwarmen.

INDELING KOOKPLAAT

1 Inductiekookzone 2 Bedieningspaneel

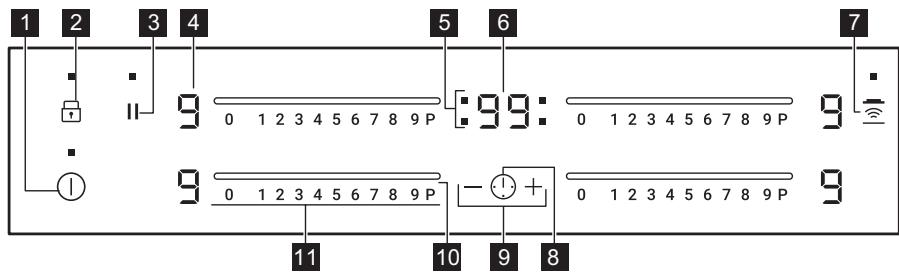

BEDIENINGSPANEEL LAY-OUT

Gebruik de tiptoetsen om het apparaat te bedienen. De displays, indicatielampjes en geluiden tonen welke functies worden gebruikt.

	Tiptoets	Functie	Opmerking
1	①	AAN/UIT	De kookplaat in- en uitschakelen.
2	□	Vergrendelen / Kinderbeveilig-gingsinrichting	Het bedieningsspaneel vergrendelen/ontgrende- len.
3	||	Pauze	De functie in- en uitschakelen.
4	-	Kookstanddisplay	De kookstand weergeven.
5	-	Timerindicatie voor de kook-zones	Geeft aan voor welke zone u deijd instelt.
6	-	Timerdisplay	Deijd in minutes weergeven.
7	=	Hob?Hood	De handmatige modus van functie in- en uitscha- kelen.
8	1	-	Om de kookzone te selecteren.
9	+/-	-	Deijd verlungen of verdorten.
10	P	PowerBoost	Het inschakelen van de functie.
11	-	Bedieningsstrip	Het instellen van de kookstand.

KOOKSTANDDISPLAYS

Scherm	Beschrijving
ü	De kookzone is uitgeschakeld.
I - 9	De kookzone worden gebrukt.
ü	Pauze werkt.
R	Automatisch opwarmen werkt.
P	PowerBoost werkt.
E + cijfer	Er is een storing.
E / E / E	OptiHeat Control (3 stappen Restwarmte-indicator): doorgaan met koken / warmhoudstand / restwarmte.
L	Vergrendelen / Kinderbeveiligingsinrichting werkt.
F	Het kookgerei is nicht geschikt of teklein, of eris geen kookgerei op de kook-zone geplaatst.
-	Automatisch uitschaken werkt.

OPTIHEAT CONTROL (3 STAPPEN RESTWARMTE-INDICATOR)

WAARSCHUWING! Er bestaat verbrandingsgevaar door restwarmte.

De aanduidingen tonen het niveau van de restwarmte voor de kookzones die u momenteel gebruikt.

De aanduidingen kunnen ook aangaan voor de nabijgelegen kookzones, zelfs als u deze niet gebruikt.

De inductiekookzones creëren de voor het kookproces benodigde warmte direct in de bodem van de pan. Het glaskeramiek wordt verwarmd door de warmte van de pannen.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

IN- OF UITSCHAKELEN

Raak 1 seconde aan om de kookplaat in- of uit te schakelen.

De functie schakelt de kookplaat automatisch uit als:

• alle kookzones zijn uitgeschakeld,
• u de kookstand niet instelt nadat u de kookplaat hebt ingeschakeld,
• u iets hebt gemorst of iets langer dan 10 seconden op het bedieningspaneel hebt gelegd (een pan, doek, etc.). Er klinkt een geluidssignaal en de kookplaat wordt uitgeschakeld. Verwijder het voorwerp of reinig het bedieningspaneel.
• De kookplaat kan te heet worden (bijvoorbeeld als een steelpan droog kookt). De kookzone moet afgekoeld zijn voordat u de kookplaat weer kunt gebruiken.
• u ongeschikte pannen gebruikt. Het symbool F gaat branden en na 2 minuten schakelt de kookzone automatisch UIT.
• u een kookzone niet uitschakelt of de kookstand verandert. Na een tijdje gaat het symbool aan en schakelt de kookplaat UIT.

De verhouding tussen kookstand en de tijd waarna de kookplaat uitschakelt:

Warmte-instelling	De kookplaat worden uitgeschakeld na
\( \boxed{u}, 1 - 2 \)	6 uu r
3 - 4	5 uu r
5	4 uu r
6 - 9	1,5 uu r

DE KOOKSTAND

Voor het instellen of wijzigen van de kookstand:

Raak de bedieningsstrip aan bij de juiste kookstand of beweeg uw vinger langs de bedieningsstrip totdat u de juiste kookstand heeft bereikt.

AUTOMATISCH OPWARMEN

Activeer deze functie om in een kortere tijd een gewenste kookstand te krijgen. Als het aan staat, werkt de zone in het begin op de hoogste kookstand en gaat daarna verder met koken op de gewenste kookstand.

Om de functie in werking te stellen moet de kookzone koud zijn.

Om de functie voor een kookzone in te

schakelen: raak P aan (P gaat aan). Raak meteen de gewenste kookstand aan. Na 3 seconden gaat R branden.

De functie uitschakelen: wijzig de kookstand.

POWERBOOST

Deze functie maakt meer vermogen beschikbaar voor de inductiekookzones. De functie kan voor een beperkte tijdsduur voor uitsluitend de inductiekookzone worden geactiveerd. Daarna wordt de inductiekookzone automatisch teruggeschakeld naar de hoogste kookstand.

Zie het hoofdstuk 'Technische gegevens'.

Om de functie voor een kookzone in te

schakelen: raak P aan. gaat aan.

De functie uitschakelen: wijzig de kookstand.

TIMER

Timer met aftelfunctie

U kunt deze functie gebruiken om in te stellen hoe lang de kookzone moet werken voor een kooksessie.

Stel eerst de warmtestand voor de kookzone in en dan de functie.

Kookzone instellen: raak ① meerdere malen aan tot het lampje van de gewenste kookzone brandt.

Om de functie in te schakelen of de tijd te

wijzigen: raak + of — van de timer aan om de tijd in te stellen (00 - 99 minuten). Als het lampje

van de kookzone langzaam gaat knipperen, wordt de tijd afgeteld.

Resterende tijd weergeven: selecteer de

kookzone met ①. Het indicatielampje van de kookzone gaat sneller knipperen. Op het display worden de resterende tijd weergegeven.

De functie uitschakelen: stel de kookzone in met

Raak ① aan. De resterende tijd telt af naar 00. Het indicatielampje van de kookzone gaat uit.

Als de tijd verstreken is, klinkt er een geluidssignaal en knippert 00. De kookzones worden uitgeschakeld.

Het geluidssignaal stopzetten: Raak ① aan. Kookwekker

U kunt deze functie gebruiken als Kookwekker terwijl de kookplaat is ingeschakeld en de kookzones niet werken. De warmtestand op het display toont 0.

De functie inschakelen: Raak ① aan. Raak + of - van de timer aan om de tijd in te stellen. Als de tijd verstreken is, klinkt er een geluidssignaal en knippert 00.

Het geluidssignaal stopzetten: Raak ① aan.

De functie heeft geen invloed op de werking van de kookzones.

PAUZE

Deze functie stelt alle kookzones die in werking zijn in op de laagste kookstand.

Als de functie in werking is, zijn alle andere symbolen op de bedieningspanelen vergrendeld.

De functie stopt de timerfunctie niet.

Tik op | om de functie in te schakelen.

u gaat aan. De kookstand wordt verlaagd naar 1.

Voor het uitschakelen van de functie raakt u aan. De vorige kookstand gaat aan.

VERGRENDELEN

U kunt het bedieningspaneel vergrendelen terwijl de kookzones in werking zijn. Hiermee wordt voorkomen dat de kookstand per ongeluk wordt veranderd.

Stel eerst de kookstand in.

De functie inschakelen: raak \(\boxed{1}\) aan. \(\boxed{L}\) gaat gedurende 4 seconden aan. De timer blijft aan.

De functie uitschakelen: raak aan. De vorige kookstand gaat aan.

Als u de kookplaat uitzet, stopt deze functie ook.

Deze functie voorkomt dat de kookplaat onbedoeld wordt gebruikt.

De functie inschakelen: schakel de kookplaat in met ①. Stel geen warmte-instelling in. Raak 4 seconden aan. L gaat aan. Schakel de kookplaat uit met ①.

De functie uitschakelen: schakel de kookplaat in met ①. Stel geen warmte-instelling in. Raak 4 seconden aan. ② gaat aan. Schakel de kookplaat uit met ①.

De functie gedurende één kooksessie

onderdrukken: zet de kookplaat aan met ①. ⑤ gaat aan. Raak 4 seconden aan. Stel de kookstand in binnen 10 seconden. U kunt de kookplaat bedienen. Als u de kookplaat uitschakelt met ①, treedt de functie weer in werking.

VERMOGENSBEHEER

• De kookzones zijn gegroepeerd volgens locatie en aantal fasen van de kookplaat. Zie afbeelding. Elke fase heeft een maximale elektriciteitsbelasting van 3700 W.
• De functie verdeelt het vermogen tussen de kookzones aangesloten op dezelfde fase.
• De functie wordt geactiveerd als de totale elektriciteitsbelasting van de kookzones aangesloten op een enkele fase de 3700 W overschrijdt.
• De functie verlaagt het vermogen naar de andere kookzones aangesloten op dezelfde fase.
• De weergave van de warmte-instelling van de verlaagde zones wisselt af tussen de gekozen warmte-instelling en de verlaagde warmte-instelling. Na enige tijd blijft de weergave van de warmte-instelling van de verlaagde zones op de verlaagde warmtestand staan.

Het is een geavanceerde automatische functie die de kookplaat op een speciale afzuigkap aansluit. Zowel de kookplaat als de afzuigkap heeft een infraroodontvanger. De snelheid van de ventilator wordt automatisch bepaald op basis van de modusinstelling en de temperatuur van de heetste pan op de kookplaat. U kunt de ventilator van de kookplaat handmatig bedienen.

Voor de meeste afzuigkappen wordt het afstandsbedieningssysteem uitgeschakeld. Schakel het in voordat u de functie gebruikt. Zie voor meer informatie de gebruikershandleiding van de afzuigkap.

De functie automatisch bedienen

Stel de automatische modus in op H1 - H6 om de functie automatisch te bedienen. De kookplaat wordt oorspronkelijk ingesteld op H5. De afzuigkap reageert als u de kookplaat in gebruik neemt. De kookplaat herkent de temperatuur van de pannen automatisch en stelt de snelheid van de ventilator erop af.

Automatische modi

	Automati-sche ver-lichting	Koken1)	Bakken2)
Modus H0	Uit	Uit	Uit
Modus H1	Aan	Uit	Uit
Modus H23)	Aan	Ventila-torsnel-heid 1	Ventila-torsnel-heid 1

	Automati-sche ver-lichting	Koken1)	Bakken2)
Modus H3	Aan	Uit	Ventila-torsnel-heid 1
Modus H4	Aan	Ventila-torsnel-heid 1	Ventila-torsnel-heid 1
Modus H5	Aan	Ventila-torsnel-heid 1	Ventila-torsnel-heid 2
Modus H6	Aan	Ventila-torsnel-heid 2	Ventila-torsnel-heid 3

1) De kookplaat detecteert het kookproces en activeert de ventilatorsnelheid overeenkomstig de automatische modus. 2) De kookplaat detecteert het bakproces en activeert de ventilatorsnelheid overeenkomstig de automatische modus. 3) Deze modus activeert de ventilator en de verlichting en reageert niet op de temperatuur.

1. Schakel het apparaat UIT.
2. Raak ① 3 seconden aan. Het display gaat aan en uit.
3. Raak 3 seconden aan.
4. Raak ① een paar keer aan tot H aan gaat.
5. Raak + van de timer aan om een automatische modus te selecteren.

Schakel de automatische modus van de functie uit om de kookplaat direct te bedienen op het kookplaatpaneel.

Als u stopt met koken en de kookplaat uitschakelt, kan de ventilator nog even blijven werken. Daarna schakelt het systeem de ventilator automatisch uit en wordt voorkomen dat u de ventilator per ongeluk de komende 30 seconden activeert.

De ventilatorsnelheid handmatig bedienen

U kunt de functie ook handmatig bedienen. Raak daartoe het symbool aan als de kookplaat actief is. Dit

schakelt de automatische bediening van de functie uit, zodat u de ventilatorsnelheid handmatig kunt veranderen. Als u op drukt, wordt de ventilatorsnelheid met een verhoogd. Als u een intensief niveau bereikt en weer op drukt, stelt u de ventilatorsnelheid in op 0, waardoor de afzuigkapventilator uitschakelt. Om de ventilator weer te starten met ventilatorsnelheid 1, raakt u aan.

Schakel de kookplaat uit en weer aan om de automatische bediening van de functie te activeren.

AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

KOOKGEREI

Bij een inductiekookzone zorgt een sterk elektromagnetisch veld ervoor dat het kookgerei erg snel heet wordt.

Gebruik de inductiekookzones met geschikte pannen.

Materiaal van het kookgerei

• correct: gietijzer, staal, geëmailleerd staal, roestvrij staal, meerlaagse bodem (aangemerkt als geschikt door de fabrikant).
• Niet correct: aluminium, koper, messing, glas, keramiek, porselein.

Een pan is geschikt voor een inductiekookplaat als:

water op de hoogste kookstand binnen korte tijd wordt verwarmd. - een magneet vast blijft zitten aan de bodem van het kookgerei.

De bodem van het kookgerei moet zo dik en vlak mogelijk zijn. Zorg ervoor dat bodems schoon en droog zijn voordat ze op de kookplaat worden gezet.

Afmetingen van de pannen

Inductiekookzones passen zich tot op zekere hoogte automatisch aan de afmeting van het kookgerei aan.

De verlichting activeren

U kunt de kookplaat instellen om de verlichting automatisch te activeren als u de kookplaat aanzet. Zet daarom de automatische modus op H1 - H6.

De verlichting van de afzuigkap gaat uit 2 minuten nadat u de kookplaat heeft uitgeschakeld.

De efficiëntie van de kookzone heeft betrekking op de diameter van het kookgerei. Kookgerei met een diameter die kleiner is dan het minimum, ontvangt slechts een deel van het vermogen dat door de kookzone wordt gegenereerd.

Raadpleeg "Technische gegevens".

LAWAAI TIJDENS GEBRUIK

Als u dit hoort:

• kraakgeluid: kookgerei is gemaakt van verschillende materialen (sandwich-constructie).
• fluitend geluid: bij gebruik van een kookzone met een hoge kookstand en als het kookgerei is gemaakt van verschillende materialen (een sandwich-constructie).
• bromgeluid: als u een hoge kookstand gebruikt.
• klikken: er treedt elektrische schakeling op.
• sissen, zoemen: de ventilator werkt.

Deze geluiden zijn normaal en hebben niets met een defect te maken.

VOORBEELDEN VAN KOOKTOEPASSINGEN

De correlatie tussen de kookstand en het stroomverbruik van de kookzone is niet lineair. Wanneer u de kookstand verhoogt, is dit niet proportioneel met de toename in stroomverbruik van de kookzone. Het betekent dat een kookzone op de medium kookstand minder dan de helft van het vermogen gebruikt.

De gegevens in de volgende tabel dienen slechts als richtlijn.

Warmte-instel- ling	Gebruik om:	Tijd (min)	Tips
ü-1	Bereide gerechten warmhouden.	zoals nodig	Een deksel op het kookgerei doen.
1-2	Hollandaisesaus, smelten: boter, chocolade, gelatine.	5 - 25	Vanijd totijdMMCgen.
1-2	Stollen: luchtige omeletten, ge-bakken eieren.	10 - 40	Met deksel bereiden.
2-3	Zachtjes aan de kook brengen van rijst en gerechten op melkbasis, reeds bereide gerechten op-warmen.	25 - 50	Voeg minimaal tweekee zo veel vocht toe als rijst en roer gerech-ten op melkbasis halverwege de procedure door.
3-4	Stomen van groenten, vis en vlees.	20 - 45	Voeg een paar eetlepels voucht toe.
4-5	Aardappelen stomen.	20 - 60	Gebruik max. 1/4 I water voor 750 g aardappelen.
4-5	Bereiden van grotere hoeveelhe-den voedsel, stoofschotels en soepen.	60 - 150	Tot 3 I vloeistof plus ingredientien.
6-7	Lichtjes braden: kalfsoester, cor-don bleu van kalfsvlees, kotelet-ten, rissoles, worstjes, lever, roux, eieren, pannenkoeken, donuts.	zoals nodig	Halverwege de bereidingsstijd omdraaien.
7-8	Door-en-door gebraden, opge-bakken aardappelen, lendenbief-stukken, steaks.	5 - 15	Halverwege de bereidingsstijd omdraaien.
9	Aan de kook brengen van water, pasta koken, aanbraden van vlees (goulash, stoof-vees), frituren van friet.
P	Aan de kook brengen van groe hoeveelheden water. PowerBoost is geactiveerd.

PRAKTISCHE TIPS VOOR HOB2HOOD

Als u de kookplaat bedient met de functie:

• Bescherm het afzuigkappaneel tegen direct zonlicht.
• Breng geen halogeenverlichting aan in het afzuigkappaneel.
• Dek het bedieningspaneel van de afzuigkap niet af.
• Onderbreek het signaal tussen de kookplaat en de afzuigkap niet (bijvoorbeeld met een hand, een handgreep van een pan of een grote pan). Zie de afbeelding.

De afzuigkap in de afbeelding is slechts een voorbeeld.

Andere op afstand bediende apparaten kunnen het signaal hinderen. Gebruik dergelijke apparaten niet in de buurt van de kookplaat terwijl Hob2Hood ingeschakeld is.

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

ALGEMENE INFORMATIE

Maak de kookplaat na ieder gebruik schoon. - Gebruik altijd kookgerei met een schone bodem. - Krassen of donkere vlekken op de oppervlakte hebben geen invloed op de werking van de kookplaat. - Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat. - Gebruik een speciale schraper voor de glazen plaat.

DE KOOKPLAAT SCHOONMAKEN

• Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders

PROBLEEMOPLOSSING

Afzuigkappen met de Hob²Hood functie

Zie de consumentenwebsite voor de volledige reeks afzuigkappen die met deze functie werken.

kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen. Gebruik de speciale schraper op de glazen plaat en verwijder resten door het blad over het oppervlak te schuiven.

• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek. Verkleuring van glanzende metalen verwijderen: reinig het glazen oppervlak met een doek en een oplossing van water met azijn.

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Storing	Mogelijk oorzaak	Oplossing
U kunt de kookplaat Niet in-schakelen of bedieren.	De kookplaat is Niet aangeslo-ten op een stopcontact of is Niet goed geinstalleerd.	Controler of de kookplaat goed is aangesloten op hetlichtnet. Raadpleeg het aan-suitdiagram.
	De zekering is doorgeslagen.	Ga na of de zekering de oor-zaak van de storing is. Als de zekeringen koer op koer door-slaan, neemt u contact op met een erkende installerateur.
	Stel gedurende 10 seconden geen kookstand in.	Schakel de kookplaat opnieuw in en stel de kookstand binnen 10 seconden in.
	U heb 2 ofmeer sensorvelden tegelijk aangeraakt.	Raak slechts één tiptoets tege-lijk aan.
	Pauze werk.	Raadpleeg "Dagelijks gelebruik".
	Er ligt water of er zitten vet-spatten op het bedieningspan- neel.	Reinig het bedieningspaneel.
Er klinkt een geluidssignaal en de kookplaat worden uitgeschak-keld. Er klinkt een geluidssignaal als de kookplaat worden uitgeschak-keld.	U heb een ofmeer tiptoetsen afgedekt.	Verwijder het voorwerp van de tiptoetsen.
De kookplaat schakelt UIT.	U hebiet op sensorveld ➀ gezet.	Verwijder het object van de tiptoets.
De restwarmte-indicator gaat Niet aan.	De zone is Niet heet,,ondat hij slechts kortstondig is bediend of de sensor beschadigd is.	Als de kookzone lang genoeg in werkung is geweest om heet teijken,neemt u contact op met de klantenservice.
Hob2Hood werkkt Niet.	U dekte het bedieningspaneel af.	Verwijder het voorwerp van het bedieningspaneel.
	U maakt gelebruik van een—hele grote pan die het signaal blok-keert.	Gebruik eenkleinere pan,ver-ander van kookzone of bedien de afzugkap handmatig.
Automatisch opwarmen werknt Niet.	De zone is heet.	Laat de zone voldoende afkoel-len.
	De hoogste verwarmingsstand is ingesteld.	De hoogste kookstand heeft hetzelfde vermogen als de functie.
De kookstand schakeltussen twee kookstanden.	Vermogensbeheer werk.	Raadpleeg "Dagelijks gelebruik".
De sensorvelden worden warm.	Het koogerei is te groot of staat te zich bij het bedie-ningspaneel.	Plaats groter koogerei op dechterste kookzones indien no-dig.
Lgaat branden.	Kinderbeveiligingsinrichting of Vergrendelen werkct.	Raadpleeg "Dagelijks gelebruik".
Fgaat branden.	Er staat geen koogerei op de zone.	Zet koogerei op de zone.
	Het koogerei dekt het kruis/ vierkant Niet.	Dek het kruis/vierkant volledig af.
	Het koogerei is Niet geschikt.	Gebruik geschikt koogerei. Zie 'Aanwijzingen en tips'.
	De diameter van de bodem van het kookgerei is teklein voor de zone.	Gebruik kookgerei met de juis-te afmetingen. Raadpleeg "Technische gegevens".
En een getal gaat branden.	Er heeft zich een fouit in de kookplaat voorgedaan.	Schakel de kookplaatuit en na 30 seconden weein. Wan-neer Weer verschijnt, trekt u de stekker van de kookplaatuit het stopcontact. Steek de stekker van de kookplaat er na 30 seconden weein. Als het probleem zich blijft voordoen, neem dan contact op met een erkend servicecentrum.
U kunt een constant piepgeluid horen.	De elektrische aansluiting is onjuist.	Trek de stekker van de kook-plaatuit het stopcontact. Laat de installmentatie controeren door een erkende elektricien.

ALS U HET PROBLEEM NIET KUNT OPLOSSEN...

Als u het probleem niet kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Geef ook de driecijferige code voor het glaskeramiek (bevindt zich op de hoek van het glazen oppervlak) en de foutmelding die wordt weergegeven. Verzeker u ervan dat u de kookplaat

correct gebruikt heeft. Bij onjuist gebruik van het apparaat worden het bezoek van de onderhoudstechnicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

TECHNISCHE GEGEVENS

TYPEPLAATJE

Model ZITN644K

Type 61 B4A 00 AA

Inductie 7.35 kW

Ser.Nr.

ZANUSSI

PNC 949 595 713 00

220 - 240 V / 400 V 2N 50 - 60 Hz

Gemaakt in Duitsland

7.35 kW

SPECIFICATIE KOOKZONES

Kookzone	Nominaal vermo-gen (max warmte-instelling) [W]	PowerBoost [W]	PowerBoost maxi-male duur [min]	Diameter van het kookgerei [mm]
Linksvoor	2300	3700	10	125 - 210
Linksachter	1800	2800	10	145 - 180
Kookzone	Nominal vermo-gen (max warmte-instelling) [W]	PowerBoost [W]	PowerBoost maxi-male duur [min]	Diameter van het kookgerei [mm]
Rechtsvoor	1400	2500	4	125 - 145
Rechtsachter	1800	2800	10	145 - 180

Het vermogen van de kookzones kan enigszins afwijken van de gegevens in de tabel. Het verandert met het materiaal en de afmetingen van het kookgerei.

Gebruik voor optimale kookresultaten alleen kookgerei met een diameter niet groter dan vermeld in de tabel.

ENERGIEZUINIGHEID

PRODUCTINFORMATIE VOLGENS EU 66/2014 ALLEEN GELDIG VOOR EU-MARKT

Modelidentificatie		ZITN644K
Type kookplaat		Ingebouwde kook-plaat
Aantal kookzones		4
Verwarmingstechnologie		Inductie
Diameter Ronde kookzones (Ø)	Linksvoor	21,0 cm
	Linksachter	18,0 cm
	Rechtsvoor	14,5 cm
	Rechtsachter	18,0 cm
Energieverbruik per kookzone (EC electric cooking)	Linksvoor	188,9 Wh / kg
	Linksachter	176,9 Wh / kg
	Rechtsvoor	183,4 Wh / kg
	Rechtsachter	178,8 Wh / kg
Energieverbruik van de kook-plaat (EC electric hob)		182,0 Wh / kg

EN 60350-2 - Huishoudelijke elektrische kookapparaten - deel 2: Kookplaten - Methodes voor het meten van de prestatie

ENERGIEBESPARING

U kunt elke dag energie besparen tijdens het koken door de onderstaande tips te volgen.

• Warm alleen de hoeveelheid water op die u nodig heeft.

MILIEUBESCHERMING

• Doe indien mogelijk het meest efficiënte gebruik van energie.
• Zet uw kookgerei op de kookzone voordat u deze activeert. Zet kleiner kookgerei op kleinere kookzones.
• Plaats het kookgerei precies in het midden van de kookzone.
• Gebruik de restwarmte om het eten warm te houden of te smelten.

Recycleer de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de

volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het

symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
