Producttype	Koel-vriescombinatie
Merk	BOSCH
Model	KGE36AL42 / KGE36ALCA
Hoogte	186 cm
Breedte	60 cm
Diepte	65 cm
Gewicht	Ongeveer 70 kg
Voeding	220-240 V, 50 Hz, zekering 10-16 A
Nuttige inhoud totaal	Ongeveer 340 L
Klimaatklasse	SN, N, ST, T
Instelbare koelkasttemperatuur	+2 °C tot +8 °C
Instelbare vriezertemperatuur	-16 °C tot -24 °C
Superkoeling	Ja
Supervriezen	Ja
Vakantiemodus	Ja
Alarmen	Deuralarm en temperatuuralarm
Verlichting	LED
Uitrusting	Koelvak, groentelade met vochtregelaar, glazen legplateaus, EasyLift-steun, ijsblokjesbak
Ontdooiing koelkast	Automatisch
Ontdooiing vriezer	Handmatig
Reiniging	Zachte doek, lauw water, neutraal afwasmiddel
Veiligheid	Kinderbeveiliging, koelmiddel R600a
Repareerbaarheid	BOSCH-klantenservice

Veelgestelde vragen - KGE36AL42 - KGE36ALCA BOSCH

Hoe stel ik de temperatuur van de koelkast in?

Druk op de temperatuurinsteltoets van het koelvak (7) tot de gewenste temperatuur tussen +2 °C en +8 °C is bereikt. De waarde wordt automatisch opgeslagen.

Hoe activeer ik de supervriesfunctie?

Druk enkele uren voordat u vers voedsel plaatst op de Super-toets (2). De supervriesfunctie wordt na 21,5 dagen automatisch uitgeschakeld.

Wat moet ik doen als het temperatuuralarm afgaat?

Druk op de alarmtoets (5) om het geluidssignaal uit te schakelen. De hoogste temperatuur wordt 5 seconden weergegeven. Controleer of de deur gesloten is en of de ventilatieopeningen niet geblokkeerd zijn.

Hoe ontdooi ik het vriesvak?

Zet het apparaat uit, haal de stekker eruit en verwijder de etenswaren. Plaats een bak onder de afvoeropening, gebruik twee pannen met heet water om het proces te versnellen. Gebruik nooit scherpe voorwerpen.

Hoe reinig ik de binnenkant van het apparaat?

Gebruik een zachte doek, lauw water en een neutraal afwasmiddel. Reinig de legplateaus niet in de vaatwasser. Droog de deurafdichting zorgvuldig.

Waar dient de Vakantiemodus voor?

De Vakantiemodus stelt de koelkast automatisch in op +14 °C om energie te besparen. Activeer deze via de Holiday-toets (6). Bewaar tijdens deze periode geen voedsel.

Hoe draai ik de deuromslag?

Wij adviseren om deze handeling aan de klantenservice over te laten. Haal de stekker uit het stopcontact voordat u ingrijpt. Er zijn ombouwsets beschikbaar.

Welke levensmiddelen bewaren in het koelvak?

Het koelvak (temperatuur nabij 0 °C) is ideaal voor vis, vlees en vleeswaren. Doe er geen sla of groenten die gevoelig zijn voor kou in.

Hoe bespaar ik energie?

Plaats het apparaat uit de zon en uit de buurt van warmtebronnen, laat warme gerechten afkoelen, ontdooi de vriezer regelmatig en open de deur kort. Maak het achterrooster periodiek schoon.

Wat te doen bij een storing of foutmelding?

Start de zelftest door het apparaat 5 minuten uit te schakelen en na het inschakelen 3-5 seconden op de Super-toets te drukken. Als er een defect wordt gedetecteerd, neem dan contact op met de klantenservice met vermelding van het E-Nr- en FD-Nr-nummer.

GEBRUIKSAANWIJZING KGE36AL42 - KGE36ALCA BOSCH

Veiligheidsbepalingen en waarschuwingen 76

Aanwijzingen over de afvoer 79

Omvang van de levering 80

Dejuisteplaats 80

Let op de omgevingstemperatuuren de beluchting 81

Apparaat aansluiten 82

Kennismaking met het apparatusat .... 83

Inschakelen van het apparatus 84

Instellen van de temperatuur 84

Vakantie-modus 85

Alarmfunctions 85

Netto-inhoud 86

De koelruimte 86

Superkoelen 86

Diepvriesruimte 87

Maximaleinvriescapaciteit 87

Invriezen en opslaan 88

Verse levensmiddelen invriezen 88

Supervriezen 89

Ontdooien van diepvrieswaren 90

Uitvoering 90

Sticker "OK" 92

Apparaat uitschakelen en buiten
werking stellen 92

Ontdooien 93

Schoonmaken van het apparatusat .... 94

Luchtjes 95

Verlichting (LED) 95

Energie bespare 95

Bedrijfsgeluiden 96

Kleine storingenzelfverhelpen 96

Zelftest apparatus 98

Klantenservice 98

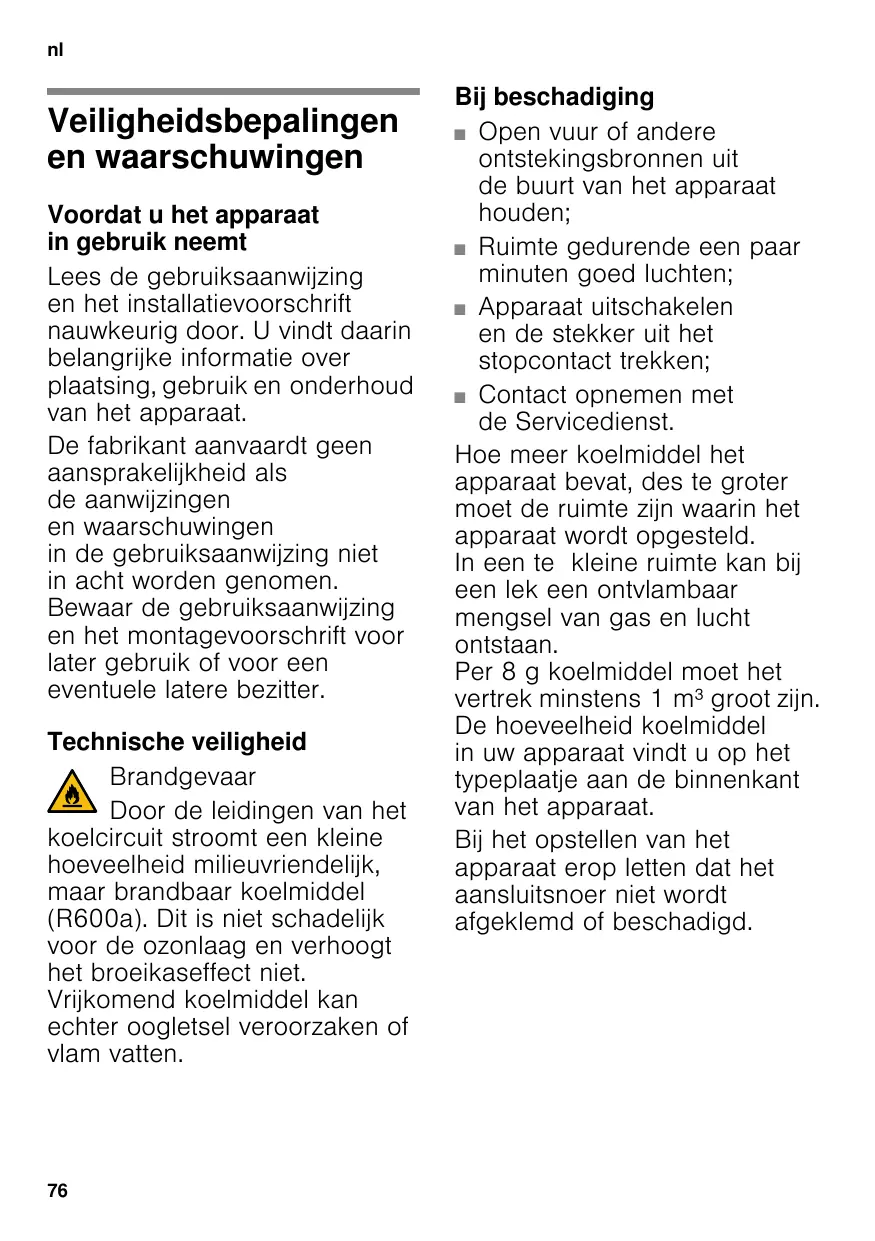

Veiligheidsbepalingen en waarschuwingen

Voordat u het apparaat in gebruik neemt

Lees de gebruiksaanwijzing en het installmentievoorschrift nauwkeurig door. U vindtkaarin belangrijke informatatie over plaatsing, gebruik en onderhoud van het apparaat.

De fabrikant aanvaardt geen
aansprakelijkheid als
de aanwijzingen
en waarschuwingen
in de gebruiksaanwijzing Niet
in acht worden genomen.

Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuale latere bezitter.

Door de leidingen van het

koelcircuit stroomt eenkleine hoeveelheid milieuvriendelijk, maarbrandhaar koelmiddel (R600a). Dit is Niet schadelijk voor de ozonlaag en verhoogt het broeikaseffect Niet.

Vrijkomend koelmiddel kan城县 oogletsel veroorzaken of vlam vatten.

Bij beschadiging

• Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden;
  Ruimte gedurende een paar minuten goed luchten;
  Apparaat uitschakelen en de stekkeruit het stopcontact trekken;
• Contact opnemen met de Servicedienst.

Hoe meer koelmiddel het apparaat bevat,des te groter moet de ruimte zich waarin het apparaat worden opgesteld. In een tekleine ruimte kan bij eenlek een ontvlambaar mengsel van gas en lucht ontstaan.

Per 8 g koelmiddel要去 het vertrek minstens 1m^3 moot�<|im_start|>assistant De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat.

Bij het opstellen van het apparaat erop letten dat het aansluitsnoer nicht worden afgeklemd of beschadigd.

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, de serviceddienst of een andere gekwalificeerde persoon. Onvakkundige installmente en reparations hunnen groot gevaar opleveren voor de gebruiker van het apparaat.

Reparaties mogen uitsluitend worden uitgevoerd door defabrikant, de klantenservice ofeen andere gekwalificierde persoon.

Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen.

Gebruik geen meervoudige stopcontacten, verlengsnoeren of adapters.

Brandgevaar

Draagbare meervoudige

stopcontacten of draagbare netvoedingen konnen oververhit raken en tot brand leiden.

Plaats geen draagbare meervoudige stopcontacten of draagbare netvoedingen anschter het apparaat.

Bij het gebruik

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsbereiders etc.). Explosiegevaar!

• Ontdooi of reinig het apparaat nooit met een stoomreiniger! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluiting veroorzaken. Gevaar voor elektrische schokken!

• Afgezien van de aanbevelingen van de fabrikant geen aanvullende maatregelen nemen om het ontdooien te versnellen. Explosiegevaar!

Gebruik geen suntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelleidingen beschadigen.Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.

• Geen producten met brandbare vrijfussen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar!

• Plint, uittrekbare manden of laden, deuren etc. nied als opstapje gebruiken of om opte leunen.

nl

• Om te ontdooien of schoon te make: stekker uit het stopcontact trekken of de zekering uitschakelen. Altijd aan de stekker trekken, nooit aan de aansluitkabel.
• Dranken met een hoog alcoholpercentage alsijd goed afgesloten en staand bewaren.
• Geen olie of vet gebruiken op kunststof onderdelen en deurafdichtingen. Deze küssen hierdoor pereus worden.
  De be- en ontluchtingsopeningen van het apparaat nooit afdekken of dichtmaken.
  Flessen en blikjes met vloeistoffen - vooral koolzuurhoudende dranken - Niet in de diepvriesruimte opslaan.Dergelijk flessen en blikjes konnen barsten!
  Diepvrieswaren nadat u dezeuit de diepvriesruimte hebgethegaard, nooit onmiddelijk inde mond nemen.
  Kans op vrieswonden!

Vermijden van risico's voor kinderen en kwetsbare personen:

Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijkke of zintuigelijkbeperkingen, evenals personen die onvoldoende kennis hebben over de veilige bediening van het apparatus.

Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gezaren worden.

Een voor de veriligheid verantwoordelijkste persoon moet toezicht houden op kinderen en kwetsbare personen bij het apparaat of hen instruieren.

Alleen kinderen vanaf 8aar het apparaat lately gebruiken. Bij reiniging en onderhoud toezicht houden op kinderen. Laat kinderen nooit met het apparaat spelen.

Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden!

Kinderen in het huishouden

Verpakkingsmaterial en onderdelen ervan zich geen spelelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozens en folie!
Het apparaat is geen spelelgoed voor kinderen!
Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

Algemene bepalingen

Het apparatus is geschikt

voor het koelen en invriezen van levensmiddelen,
voor het bereiden van ijs.

Dit apparaat is bestemd voor privilegedebruik in het huishouden en de huiselijke omgeving.

Het koelcircuit is op dichtheid gecontroleerd.

Dit apparaat voldoet aan de geldende veiligheidsbepalingen voor elektrische apparatuur en het is radio-ontstoord.

Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeiniveau.

Aanwijzingen over de afvoer

Afvoeren van de verpakking van uw(AP)appeaat

De verpakking beschermt uw apparaat gegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Help waarom mee en zorg dat de verpakking milieuvriendelijk worden afgevoerd.

U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmaterial van het neue apparaat kunt (laten) afvoeren voor een milieuvriendelijkke verworking.

Afvoeren van uw oude apparaat

Oude apparaten zichen geen waardeloos afval! Door een milieuvriendelijkke afvoer{kunnen waardevolle grondstoffen worden teruggewonnen.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE).

De richtig geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Waarschuwing

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.
2. Aansluitkabel doorknippen en samen met de stekker verwijderen.
3. Legplateaus en voorraadvakken nicht eruit halen om het kinderen moeilijk te maken erin te klimmen!
4. Laat kinderen nicht met het afgedankte apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddelen in de isolatie gas. Die zorgvuldig要去en worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijk fevoer mogen de leidingen van het koelcircuit tot het moment van transport nicht beschadigd worden.

Omvang van de levering

Controleer na het uitpakken alle onderdelen op eventuele transportschade.

Voor klachten Aunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij once klantenservice.

De levering bestaat uit de volgende onderdelen:

Vrijstaand apparaat
Uitrusting (modelafhankelijk)
Zakje met montagematerialial
Gebruiksaanwijzing
Montagevoorschrift
Klantenserviceboekje
Garantiebjlage
Informatie over energieverbruik en geluiden

De juiste plaats

Elke droge, goed te ventileren ruimte is geschikt. Het apparaat Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Isplaatsing naast een warmtebron Niet te vermijden, kaak dan gebruik van een isolerende planta of neem de volgende minimumafstanden tot de warmtebron in ache!

Naast elektrische- of gasfornuizen 3 cm.
Naast een CV-installatie 30 cm.

De vloer op de plaat van opstelling mag Niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er ie's onder te leggen.

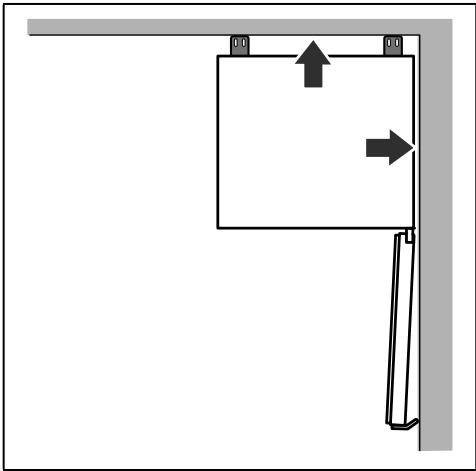

Afstand tot de wand

Afb. 3

Het apparaat heeft geen wandafstand aan de zijkant nodig. De laden en legplateaus kuren desondanks volledig worden uitgeschoven.

Deuraanslag wisselen

(indien nodig)

Indien nodig: Wij raden u aan de deurophanging door de Servicedienst teLATEN verwisselen.De Kosten voor het verwisselen van de deuraanslag kut u opvragen bij de Servicedienst in uw regio.

! Waarschuwing

Tijdens het verwisselen van de deurophanging mag het apparaat Niet op het elektriciteitsnet zich aangesloten. Eerst de stekkeruit het stopcontact trekken. Leg voldoende zacht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op+zijn rug leggen.

Aanwijzing

Wanner het apparaat op de rug worden gelegd, mag de wandafstandhouder nicht gemonteerd zich.

Let op de omgevingstemperatuur en de beluchting

Omgevingstemperatuur

Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden.

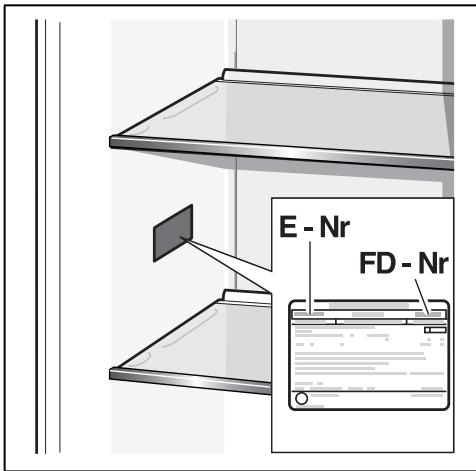

De klimaatklasse staat op het typeplaatje, afb. 20.

Klimaatklasse	Toelaatbare omgevingstemperatuur
SN	+10 °C tot 32 °C
N	+16 °C tot 32 °C
ST	+16 °C tot 38 °C
T	+16 °C tot 43 °C

Aanwijzing

Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanner een apparaat uit klimaatklasse SN worden gezruikt bij een lagere binnentemperatuur,+kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5^

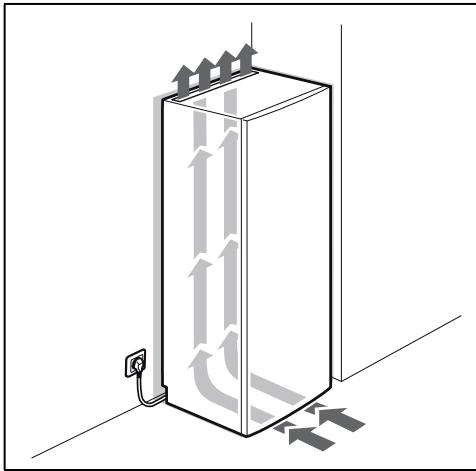

Beluchting

Afb. 4

De lucht aan de achechterzijde van het apparaat wordt warm. De verwarmde lucht要去 ongehinderd afgevoerd hunnen worden. Anders要去 de koelmachine更是 presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!

Apparaat aansluiten

Na hetplaatsen van het apparaat要去 u minimaal 1aar wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteme terecht komt.

Vór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat").

Elektrische aansluiting

Het stopcontact要去 zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar�.

Waarschuwing

Gevaar voor een elektrische schok!
Gebruik, indien het aansluitsnoor nicht lang genoeg is, in geen geval meervoudige stopcontacten of verlengsnoeren. Neem inplaats waarvan contact op met de klantenservice voor alternatieve oplossingen.

Het apparaat voldoet aan beschemklasse I. Sluit het apparaat aan op een volgens de voorschriften geinstalleerd 220-240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact要去en beveiligd met een zekering van 10 A tot 16 A.

Controleer bij apparaten die in nicht Europese landen worden gebruikt of de aansluitspanning en de stroomsoort overeenkomen met de waarden van uw elektriciteitsnet. U vindt deze gegevens op het typeplaatje, afb. 20.

Waarschuwing

Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers.

Voor once apparaten können netvoedingsinverters en sinusinverters worden gezruikt. Netvoedingsinverters worden gezruikt bij fotovoltaische installations die rechtstreeks+zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben,要去 een sinusinverter worden gezruikt.

Kennismaking met het apparaat

De LaTeX bladzijde met de afbeeldingen uiktlappen. Deze gebruiksaanwijzing is op meer dan een type van toepassing.

De uitrusting van de modellen kan variieren.

Kleine afwijkingen in de afbeeldingen zich mogelijk.

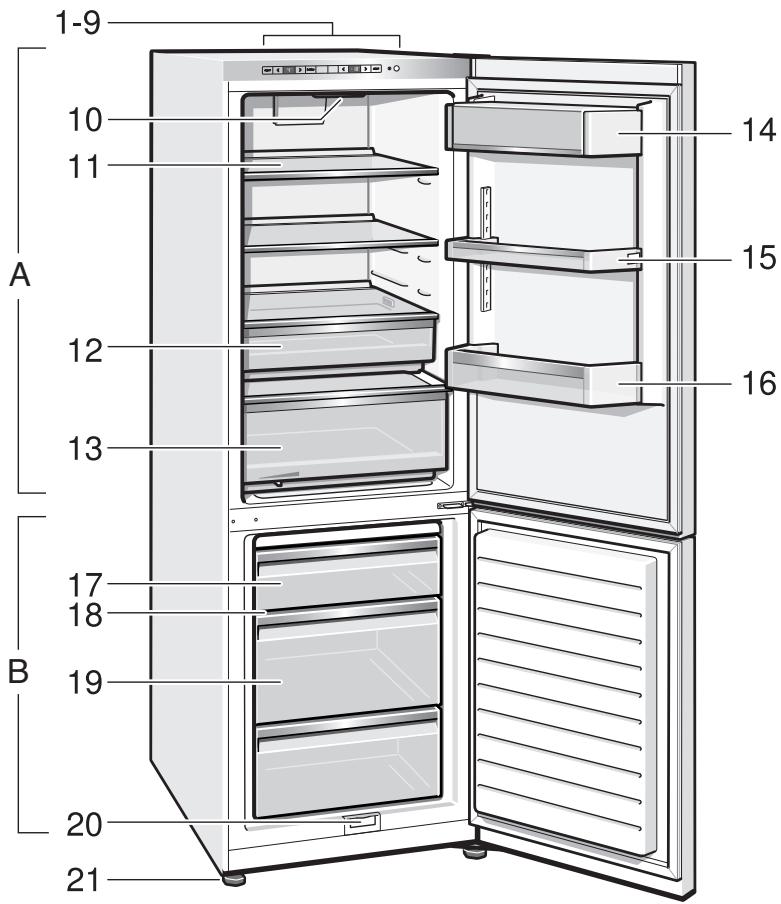

Afb. 1

*Niet bij alle modellen.

1-9 Bedieningselementen
10 Verlichting (LED)
11 Glasplateau in de koelruimte
12 Chillerhouser
13 Groentelade
14 Boter en kaasvak
15 Voorraadvak in de deur „EasyLift"
16 Vak voor groe flessen
Diepvrieslade (klein)
18 Glasplateau in de diepvriesruimte
Diepvrieslade (groot)
20 Dooiwaterafoergootje
21 Schroefvoetjes

A Koelruimte
B Diepvriesruimte

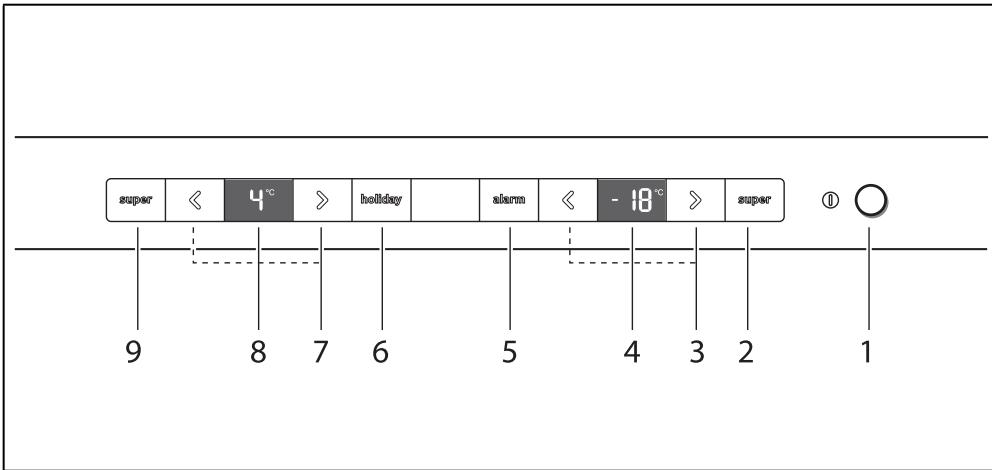

Bedieningselementen

Afb. 2

1 Toets Aan/Uit

Om het hele apparaat in en uit te schakelen.

2 Toets "super" (Diepvriesruimte)

Om het supervriessystem in en uit te schakelen.

3 Temperatuurinsteltoetsendiepvriesruimte

Met deze toetsen wordt de temperatuur van de diepvriesruimte ingesteld.

4 Temperatuurindicatie Diepvriesruimte

De cijfers komen overeen met de ingestelde temperaturen in de diepvriesruimte in ^ C

5 Alarmtoets

Om het alarmsignaal UIT te schakelen (zie hoofdstuk „Alarm function").

6 Holiday-toets

Dient voor het in- en uitschakelen van de Vakantie-modus (zie het hoofdstuk Vakantiemodus).

7 Temperatuurinsteltoetsen koelruimte

Met deze toeeten worden de temperatuur van de koelruimte ingesteld.

8 Temperatuurindicatie koelruimte De cijfers komen overeen met de ingestelde temperaturen in de koelruimte in ^ C

9 Toets „super" (Koelruimte)

Om het superkoelsystem in enuit te schakelen.

Inschakelen van het apparatus

Afb. 2

1. Het apparaat met de toets Aan/Uit inschakelen 1.

Er klinkt een alarmsignaal, de temperatuurindicatie 4 knippert en de alarmtoets 5 brandt.

1. Door de alarmtoets 5 in te drukken wordt het alarmsignaal uitgeschakeld.

Het apparaat begint te koelen. De verlichting is ingeschakeld wonneer de deur open is.

De fabriek advisiert de volgende temperaturen:

■ Koelruimte: +4 °C
Diepvriesruimte: -18 °C

Aanwijzingen bij het gebruik

Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperaturen zich bereikt.
Vór dieijd geen levensmiddelen in het apparaat leggen.
De voorzijde van het apparaat acheer de deur worden gedeeltelijklicht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting worden voorkomen.
Wonneer de deur van de diepvriesruimte na het sluiten nicht direct wee ter geopend kan worden, dient u even te wachten tot de onderdruk is verdwenen.

Instellen van de temperatuur

Afb. 2

Koelruimte

De temperatuur is instelbaar van +2^ tot +8^ .

Temperatuur-insteltoets koelruimte 7, net zo vaak indrukken tot de gewenste temperatuur in de koelruimte is ingesteld.

DeIRST ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie van de koelruimte 8.

Gevoelige levensmiddelen nicht warmer dan bij +4^ bewaren.

Diepvriesruimte

De temperatuur is instelbaar van -16 °C tot -24 °C.

Temperatuurinsteltoets diepvriesruimte 3
meermaals indrukken tot de gewenste
diepvriesruimtetemperatuur is ingesteld.

De liaisonist ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie diepvriesruimte 4.

Vakantie-modus

Bij langere afwezigheidkest u het apparaat in de energiebesparende Vakantie-modus zetten.

De temperatuur in de koelruimte worden automatisch op +14^ omgeschakeld.

Gedurende dezeijd geen levensmiddelen in de koelruimte opslaan.

In- en uitschakelen

Afb. 2

Holiday-toets 6 indrukken.

Als de vakantiemodus is ingeschakeld, brandt de toets en geeft de temperatuurindicatie van de koelruimte 8 geen temperatuur meer aan.

Alarmfunctions

Deuralarm

Het deuralarm worden ingeschakeld
wonneer de deur van de koelruimte
langer dan een minuut openstaat. Door
de deur te sluiten worden het alarmsignaal
weeruitgeschakeld.

Temperatuuralarm

Het temperatuuralarm wordt
ingeschakeld als het
in de diepvriesruimte te warm
is waardoor de diepvrieswaren können ontdooien.

Na indrukken van de toets alarm 5, geeft de temperatuurindicatie diepvriesruimte 4 gedurende vijf seconden de warmste temperatuur aan die in de diepvriesruimte heeft geheerst.

Hierna worden deze waarde gewist. De temperatuurindicatie diepvriesruimte 4 toont de ingestelde diepvriesruimtetemperatuur, zonder te knippenen.

Vanaf dit moment worden de warmste temperatuur opnieuw bepaald en in het geheugen opgeslagen.

Zonder gevaar voor de diepvrieswaren kan het alarm automatisch inschakelen:

■ bij het in gebruik nemen van het apparaat,
■ bij het inladen van grote hoeveelheden verse levensmiddelen,
als de deur van de diepvriesruimte te lang geopend werk.

Aanwijzing

Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opniewu worden ingevroren.

De maximale bewaartijd nicht meer ten volle benutten.

Alarm uitschakelen

Afb. 2

De alarm-toets 5 indrukken om het alarmsignaal uit te schakelen.

Netto-inhoud

De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. 20

Vriesvermogen volledig benutten

Om de maximale hoeveelheid diepvrieswaren in te ruimen,{kunnen alle uitrustingsonderdelen worden verwijderd. De levensmiddelen kannen danrechtstreeks op de legplateaus en op de bodem van de vriesruimte worden gestapeld.

Onderdelen eruit halen

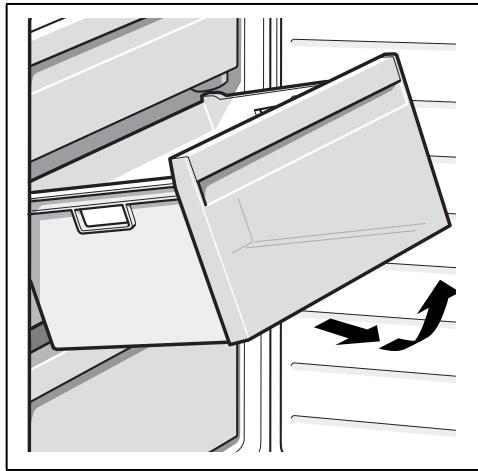

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 16

De koelruimte

De koelruimte is de ideale bewaarplaats voor bereide gerechten, bakproducten, conserven, gecondenseerde melk en harde kaas, evenals koudegevoelige groente en fruit.

Attentie bij het inruimen

De levensmiddleslen goed verpakt of afgedekt inruimen. Hierdoor blijven geur, kleur en versheid behouden. Bovendien worden voorkomen dat de levensmiddleslen maar elkaar.gaan smaken en de kunststof onderdelen verkleuren.

Aanwijzing

Voorkom dat de levensmiddelendechterwand raken. Anders wordtdle luchtcirculatie verminderd.

Levensmiddelen of verpakkingen können aan de hinterwand vastvriezen.

Let op de koudezones in de koelruimte

Door de luchtcirculation in de koelruimte ontstaan verschillende koudezones:

De koudste zone

is in de binnenruimte gegen de
achterwand en in de chillerhouser.
Afb. 1/12

Aanwijzing

In de koudste zones gevoelige levensmiddelen opslaan zoals vis, worst en vlees.

De warmste zone

behindt zich helemaal bovenaan in de deur.

Aanwijzing

Bewaar in de warmste zone bijv.
harde kaas en boter. Kaas kan zo+zijn aroma verder ontwikkelen en de boter blijft goed smeerbaar.

Superkoelen

Tijdens het superkoelen worden de koelruimte ca. 15 eer zo koud möglichke gekoeld. Hierna worden automatisch omgeschakeld maar de voor het superkoelen ingestelde temperatuur. Het superkoelsystem inschakelen bijv.

Vóor het inladen van grote hoeveelheden levensmiddelen.
om dranken snel te koelen.

Aanwijzing

Als het superkoelsystem is
ingeschakeld
kunnen de bedrijfsgeluiden toenemen.

In- en uitschakelen

Afb. 2

Super-toets koelruimte 9 indrukken.

De toets brandt als

het superkoelsystem is ingeschakeld.

Diepvriesruimte

De diepvriesruimte gebruiken

voir het opslaan van diepvriesproducten,
om ijsblokjes te make,
om levensmiddelen in te vriezen.

Aanwijzing

Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich viel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Maximale invriescapaciteit

Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op hetypeplaatje. Afb. 20

Voorwaarden voor max. invriesvermogen

Supervriezen inschakelen voordat u de verse levensmiddelen aanbrengt (zie hoofdstuk „Supervriezen").
Uitrustingsdelen eruit halen; stapel de levensmiddelenrechtstreeks op de legplateaus en de bodem van de diepvriesruimte.
Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenstevak. Daar worden ze heel snugendaardoor voorzichtig ingevroren.
Verse levensmiddelen zo zich mogelijk bij de zijwanden invriezen.

Invriezen en opslaan

Inkopen van diepvriesproducten

De verpakking mag nicht beschadigd zich.
Neem de houdbaarheidsdatum in acht.
De temperatuur in de verkoop-koelkist moet -18 ^ C of kouder zich.
- De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

Levensmiddelen invriezen

Gebruik uitsluitend verse levensmiddelen.
Al ingevroren levensmiddelen mogen Niet met de nog in te vriezen levensmiddelen in aanraking komen.
De levensmiddelen luchtdicht verpakken zodate ziet uitdrogen of hun smaak verliezen.

Diepvrieswaren opslaan

De diepvrieslade tot aan de aanslag inschuiven om een goede luchtcirculatie te waarborgen.

Als er veel levensmiddelen要去en worden opgeslagen, dan=kunt u de levensmiddelen direct op de glasplateaus en op de bodem van de diepvriesruimte opstapelen.

1. Daartoe dient u alle diepvriesladen te verwijderen.
2. Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. 16

Verse levensmiddelen invriezen

Gebruikuitsluitend verse levensmiddelen.

Om de voedingswaarde, het aroma en de kleur zo goed möglich te behouden, dient groente geblancheerd te worden voordat het worden ingevroren. Bij aubergines, paprika's, courgettes en asperges is blancheren nichtoodzakelijk.

Literatuur over invriezen en blancheren vindt u in de boekhandel.

Aanwijzing

Al ingevroren levensmiddelen mogen
niet met de nog in te vriezen
levensmiddelen in aanrakingkommen.

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gezogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, poter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten,.gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes.
Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekooke eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonnaise.

Diepvrieswaren verpakken

De levensmiddelen luchtdicht verpakken zodat ze Niet uitdrogen of hun smaak verliezen.

1. Levensmiddelen in de verpakking leggen.
2. Lucht eruit drukken.
3. Het geheel van een goede sluiting voorzien.
4. Vermeld op de pakjes inhoud en invriesdatum.

Voor verpakking geschikt:

Kunststof-, polyethen- en aluminiumfolie, diepvriesdozen.

Deze producten zijn in de handel verkrijgbaar.

Niet geschikt voor verpakking:

Inpakpapier, perkamentpapier, cellofaan, afvalzakken en gebruike boodschappentasjes.

Als sluiting geschikt:

elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d.

Zakjes en wrapfolie van polyethyleen (PE)kestu sealemet een folie-sealer.

Houdbaarheid van de diepvrieswaren

De houdbaarheid is afhankelijk van het soort levensmiddelen.

Op een temperatuur van -18 °C:

Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden.
Kaas, gevogelte, vlees: tot 8 maanden.
Groente, fruit: tot 12 maanden.

Supervriezen

De levensmiedelen zo snel möglichk door en door invriezen zodate vitamine, voedingswaarden, uiterlijk en smoak behouden blijven.

Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ontgewenste temperatuurstijging te voorkomen.

Doorgaans is 4-6 eer van tevoren voldoende.

Na het inschakelen werkkt het apparaat permanent, in de diepvriesruimte worden een zeer lage temperatuur bereikt.

Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur voor het inladen van de verse waar het supervriezen in te schaken.

Kleinere hoeveelheden levensmiddelen (max. 2 kg) können zonder gebruik van het supervriessystem worden ingevroren.

Aanwijzing

Als het supervriessystem is ingeschakeld,konnen de bedrijfsgeluiden toenemen.

In- en uitschakelen

Afb. 2

Toets "super" 2 indrukken.

Is super vriezen ingeschakeld, danlicht de toets op.

Het supervriessystem wordt na 21 / 2 階段 automatischuitgeschakeld.

Ontdooien van diepvrieswaren

Afhankelijk van soort en vereidingswijze van de levensmiddelen(Intk u kiezen uit de volgende möglichkheden:

■ bij omgevingstemperatuur
in de koelkast
in de elektrische oven, met/zonder heteluchtventilator
in de magnetron

Attentie

Half of geheel ontdooide diepvrieswaren nicht opniewu invriezen. Pas na het koken of braden tot een kant-en-klaargerecht konnen ze opniewu worden ingevroren.

De maximale bewaartijd worden hierdoor bekort.

Uitvoering

(niet bij alle modellen)

Boter en kaasvak

Door een lichte druk in het midden van de klep gaat het botervak open.

Om schoon te makeh het botervak van onderen iets optillen en eruit halen.

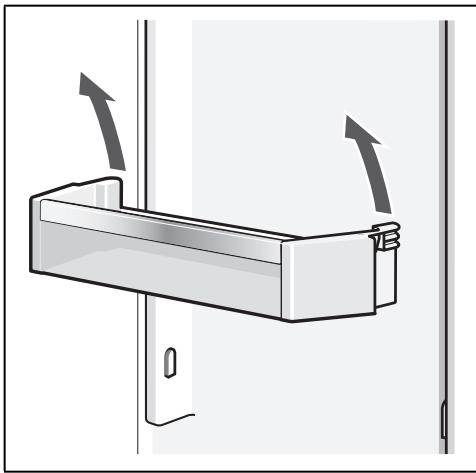

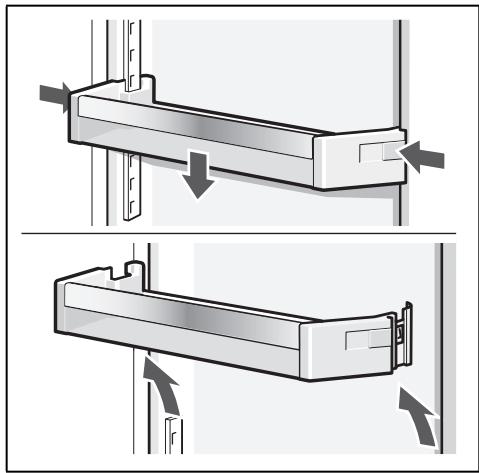

Verstelbaar deur-legplateau „EasyLift”

Afb. 5

Het legplateau kan in de hoogte versteld worden zonder dat het eruit gehaal hoeft te worden.

De knappen op de zichkant van het legplateau gelijktijdig indrukken om het legplateau maar beneden te verplaatsen. Het kan�n boven worden verplaatst zonder de knappen in te drukken.

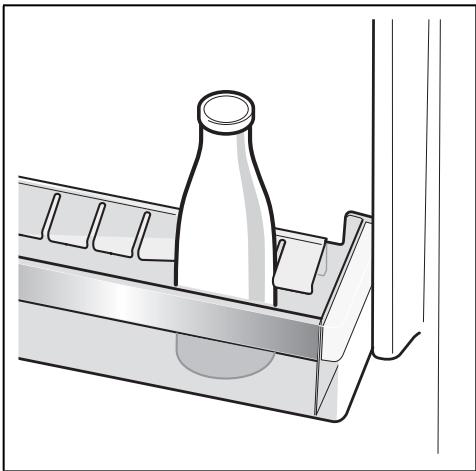

Flessenhouser

Afb. 7

De flessenhouder voorkomt dat de flessen kantelen bij het openen en sluiten van de deur.

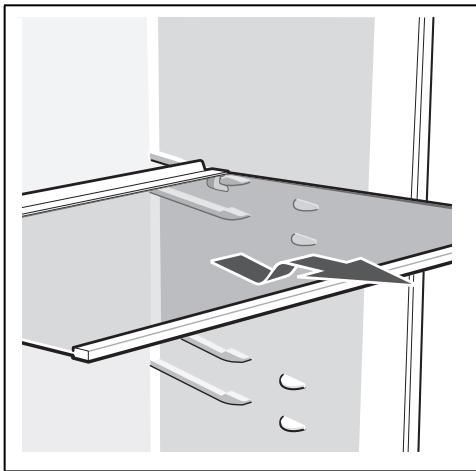

Glasplateaus

Afb. 8

U kunt de plateaus en Voorraadvakken in de binnenruimteaar wens verplaatsen: Daartoe het legplateu uittrekken, vooraan optillen en verwijderen.

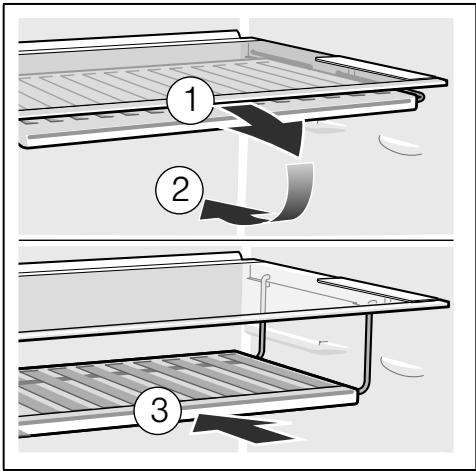

Variabel legplateau

Afb. 9

Het legplateau kan desgewenst omlaag worden geklapt. Het legplateauaar voren trekken,laten zakken enaar achteren drukken.

Deze is geschikt voor het bewaren van levensmiddelen en flessen.

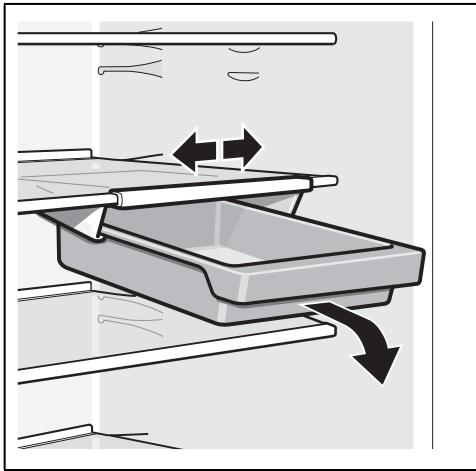

Schuiflade

Bild 10

U kunt de lade verwijderen om deze te vullen of leeg te make. Daartoe de lade optillen en eruit trekken. De houder van de lade is variabel.

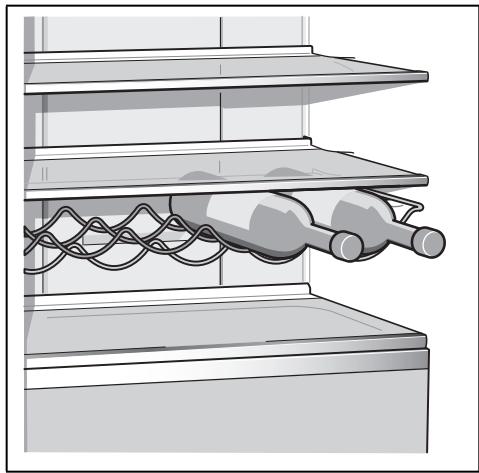

Flessenrek

Afb. 11

In de flessenrek können flessen veilig worden bewaard. De houder is variabel.

Chillerhouser

Afb. 1/12

In de chillerhouser heersen lagere temperaturen dan in de koelruimte. Er kuren ook temperaturen onder 0^ optreden.

Ideaal voor het bewaren van vis, vlees en worst. Niet geschikt voor salades, groente en koudegevoelige levensmiddelen.

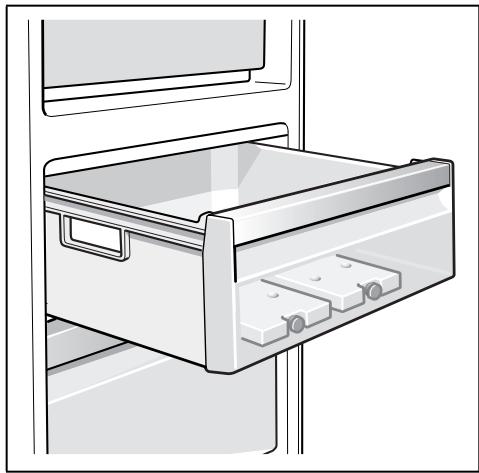

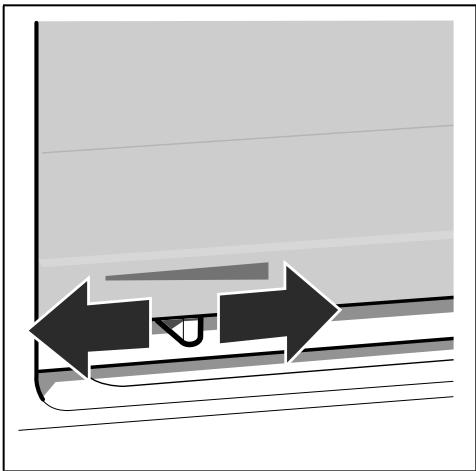

Groentelade met vochtigheidsregelaar

Afb. 13

Om optimale omstandigheden te scheppen voor het bewaren van groente en fruit, kan de luchtvochtigheid in de groentelade worden aangepast aan de hoeveelheid levensmiddelen:

■kleinehoeveelheid fruit en groente - hoge luchtvochtigheid
grote hoeveelheid fruit en groente - lage luchtvochtigheid

Aanwijzingen

Koudegevoelig fruit (bijv. ananas, bananen, papaja en citrusvruchten) en groente (bijv. aubergines, komkommers, courgettes, paprika, tomaten en aardappels) dienen voor een optimaal behoud van kwaliteit en aroma buiten de koelkast bewaard te worden op een temperatuur van circa +8^ tot +12^ .

• Afhankelijk van de soort levensmiddelen en de hoeveelheid kan zich condenswater vormen in de groentelade. Condenswater verwijdenen met een droge doek en de luchtvochtigheid in de groentelade aanpassen met behulp van de vochtigheidsregelaar.

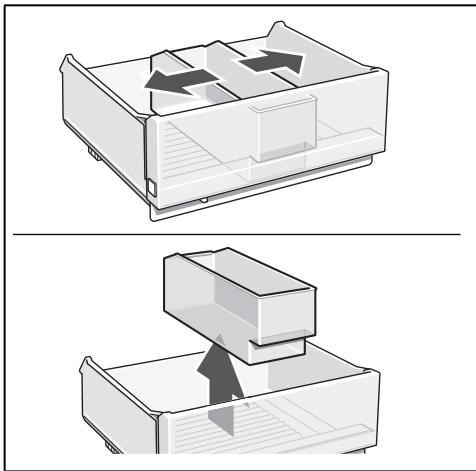

Inzetbak voor de groentelade

Bild 14

De inzetstuk kan eruit gehaald worden.

Diepvrieslade (groot)

Afb. 1/19

Voor het bewaren van grote diepvrieswaren, bijv. kalkoenen, eenden en ganzen.

Aanwijzing

Scheidingsplaat (indien aanwezig) kan nicht worden verwijderd.

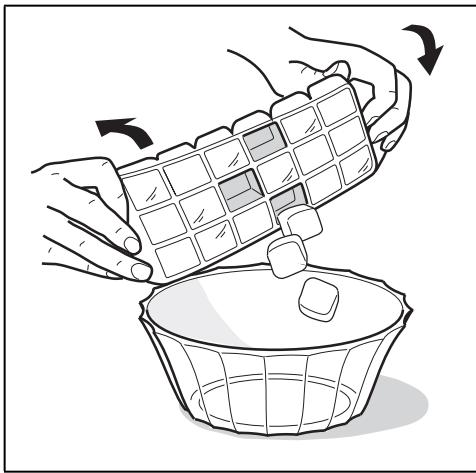

IJsbakje

Afb. 18

1. IJsbakje voor 314 met drinkwater vullen en in de diepvriesruimte zetten.
2. Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel).
3. Om de ijsblokjes los te make: het ijsbakje iets verbuigen of kort onder stromend water houden.

nl

Koude-accu

De koude-accu vertraagt bij het uittvallen van de stroom of bij een storing het verwarmen van de opgeslagendiepvrieswaren. De langste opslagtijd wordt bereikt wanner u het koeelement in het bovenste vak op de levensmiddelen legt.

De koude-accu kan ook voor het tijdelijk koelhonden van levensmiddelen (bijv. in een koeltas) eruit genomen worden.

Sticker "OK"

(niet bij alle modellen)

Met de sticker "OK"=kunt u controleren of in het koelvak de voor de levensmiddelen aanbevolen veilige temepratuurbereiken +4^ of kouder bereikt zich. Als de sticker Niet "OK" aangeeft, moet de temperatuur stapsgewijs worden verlaagd.

Aanwijzing

Na ingebruikneming van het apparaat kan het 12 uur duren voordat de ingestelde temperatuur is bereikt.

Correcte instelling

Apparaat uitschakelen en buiten werkig stellen

Apparaat uitschakelen

Afb. 2

Toets Aan/Uit 1 indrukken.

De temperatuurindicatie 8 gaat uit en de koelmachine wordenuitgeschakeld.

Buiten werkung stellen van het apparatus

Als u het apparaat langerearend Niet gebruikt:

1. Uitschakelen van het apparatusat.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
3. Schoonmaken van het apparaat.
4. Deur van het apparat openCTX.

Ontdooien

Koelruimte

Het apparatus wordt automatisch ontdooid.

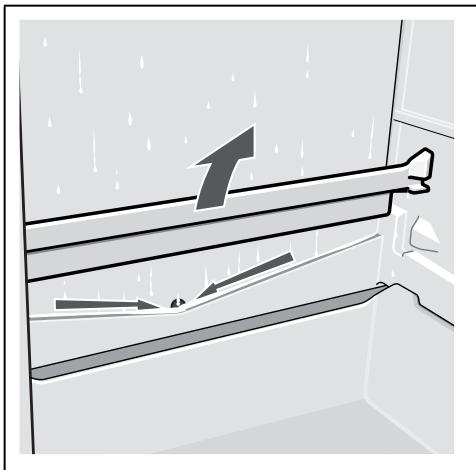

Het dooiwater loopt via de dooiwatergootjes en het afvoergaatje aan het verdampingsgedeelte van het apparaat.

Diepvriesruimte

De diepvriesruimte worden nicht automatisch ontdooid damit de diepvrieswaren Niet mogen ontdooien. Een laagje rijp in de diepvriesruimte vermindert de koudeafgiffe aan de diepvrieswaren waardoor het stroomverbruik worden verhoogd. Verwijder regelmatig de laag rijp of ijs.

Attentie

Een laag rijp of ijs Niet met een mes of een scherp voorwerp afterschrapen. U kunt hierdoor de koelleidingen beschadigden. Koelmiddel dat maar buiten spuit kan vlam vatten of tot oogletsel leiden.

U gaat als volgt te werk:

Aanwijzing

Ca. 4 eer voor het ontdooien het supervriessystem inschakelen zodate levensmiddelen een zeer Lage temperatuur bereiken en hierdoor longer bij omgevingstemperatuur bewaard konnen worden.

1. Het apparaat uitschakelen om te ontdooien.
2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen.
3. Diepvriesladen met de levensmiddelen op een koele plaats bewaren. Koude-accu (indien aanwezig) op de levenmiddelen leggen.

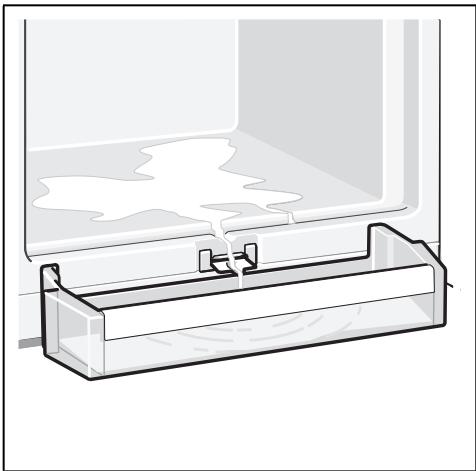

4. Dooiwaterafvoer openen. Afb. 15
5. Het legplateau voor groe flessen kan worden gezruikt om het dooiwater op te vangen. Hiertoe het plateau voor groe flessen verwijderen (zie het hoofdstuk Apparaat reinigen) en onder de open dooiwaterafvoer zetten.
6. Om het ontdooiprocesse te versnellen twee pannen met heet water op een onderzetter in het apparaat zetten.
7. Na het ontdooien het opgevangen dooijwater weggieten. Het resterende dooijwater op de bodem van de diepvriesruimte met een spons afwissen.
8. Dooiwaterafvoer sluiten.
9. Plateau voor große flessen weer in de deurplaatsen.
10. Na het ontdooien het apparaat wee aansluiten en inschakelen.

Schoonmaken van het apparatus

Attentie

• Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten.
• Geen schurende of krassende sponsjes gebruiken.

Op de metalen oppervlakken kan corrosie ontstaan.

De legplateaus en Voorraadvakken.mogen Niet in de afwasmachine gereinigd worden.
Ze können verrormen!

Ga als volgt te werk:

1. Vór het schoonmaken het apparaat uitschakelen.
2. De stekker uit het stopcontact trekken of de zekering uitschakelen.
3. Diepvrieswaren verwijderen en bewaren op een koele plaats. Koudeaccu (indien aanwezig) op de levensmiddelen leggen.
4. Wachten tot de rijplaag is ontdooid.
5. Het apparaat schoonmaken met een zachtde doeck en lauw water met een scheutje pH neutral schoonmaakmiddel. Het sop mag nicht in de verlichting terechtkomen.
6. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven.
7. Na het schoonmaken apparaat wee aansluiten en inschakelen.
8. Diepvrieswaren opniew in het diepvriesvak leggen.

Uitvoering

Voor het reinigen konnen alle variabele onderdelen van het apparaat worden verwijderd.

Legplateausuitde deur nemen Afb. 6

Legplateaus optillen en verwijderen.

Glasplateaus eruit halen Afb. 8

De glasplateaus optillen, waar voren trekken, lately zakken en zijdelings eruit zwenken.

Schuiflade verwijderen Schuiflade iets optillen en eruit halen.

Dooiwater-afvoerklep

Voor het reinigen van de dooiwaterafvoergoot要去 het glasplateau boven de groentelade, afb. 1/13, worden losgemaakt van de dooiwater-afvoerklep:

1. Glazen legplateau verwijderen.
2. Dooiwater-afvoerklep optillen en verwijderen. Afb. 12

Aanwijzing

De dooiwatergoot en het afvoergat regelmatig reinigen met wattenstaafjes o.i.d., zodate het dooiwater goed kan weglopen.

Groentelade Afb. 15

De afschermplaat van de groentelade kan ter reiniging worden verwijderd.

De knoppen aan de zijkant na elkaar indrukken en waar bij de afterschermplaat van de groentelade nemen.

Reservoir verwijderen Afb. 5

Reservoir tot aan de aanslag uittrekken, vooraan optillen en verwijderen.

Luchtjes

Als u onaangename luchtjes ruikt:

1. Apparaat uitschakelen met de Aan/Uit-knop.Afb.2/1
2. Alle levensmiddelen uit het apparaat halen.
3. Binnenruimte reinigen (zie hoofdstuk Schoonmaken van het apparaat).
4. Alle verpakkingen schoonmaken.
5. Sterk ruikende levensmiddelen luchtdicht verpakken om luchtjes te voorkomen.
6. Apparaat weer inschakelen.
7. Levensmiddelen inruimen.
8. Na 24 eer controeren of er opniew luchtjes zich ontstaan.

Verlichting (LED)

Het apparaat is voorzien van een onderhoudsvrije LED verlichting.

Reparaties aan deze verlichting mogen alleen door de Servicedienst of een erkendvakman worden uitgevoerd.

Energie bespare

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat Niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis.
Gebruik eventueel een isolatieplaat.
Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen.
Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen.
Een laag rijp of ijs in de diepvriesruimte regelmatig latent ontdooien.

Een laag rijp of ijs vermindert de afgifte van koude aan de diepvrieswaren en verhoogt het energieverbruik.

• Deuren van het apparaat zo kort可想而知 openen.
  Om een verhoogd stroomverbruik te vermijden, moet de achterkant van het apparatusaat af en toe worden gereinigd.
• Indien aanwezig: Wandafstandhouser monteren om de geplande energiaopname van het apparaat te bereiken (zie montagehandleiding). Een Kleinere afstand tot de muur heeft geen nadelige invloed op de werkung van het apparaat. Het energieverbruik kan dan ie's hoger worden. De afstand van 75mm mag nicht worden overschreten.
  De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparatus.

Bedrijfsgeluiden

Heel normale geluiden

Brommen

De motoren lopen (bijv. koelaggregaten, ventilator).

Borrelen, zoemen of gorgelen

Koelmiddel stroomt door de buizen.

Klikgeluiden

Motor, schakelaar of magneetventielen schakelen in/uit.

Voorkomen van geluiden

Het apparaat staat nicht waterpas

Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat.

Het apparaat staat gegen een ander meubel of apparatus

Het apparaat van het meubel of apparaat ernaastwegschuiven.

Reservoirs of draagplateaus wiebelen of klemmen

Controller de delen die eruit gehaald\ kunnen worden en zet ze eventueel\ opnieuw in het apparaat.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van elkaar zetten.

Voordat u de hulp van de Servicedienst inroegt:

Controleer eerst of u aan de hand van de volgende punten de storing kurz verhelpen.

Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geben om de storing te verhelppen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen!

Storing	Eventuele oorzaak	Oplossing
De temperatuur wijkt erg af van de instelling.		In sommige geallen is het voldoende om het apparaat gedurende 5 Minutes uit te schakelen.Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is.Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.
Geen enkeleindicatie brandt.	Stroomuitval; de zekering isuitgeschakeld; de stekker zit Niet goed in het stopcontact.	Stekker in het stopcontact steken. Controleer of er stroom is. Controleer de zekeringen.
Temperatuurindicatie geeft „E..“ aan.	De elektronica heeft een fout geconstatedr.	Inschakelen van de Servicedienst.
Alarmsignaal klinkt, de toets „alarm“ brandt. Afb. 2/5 In de diepvriesruimte is het te warm! Gevaar voor de diepvrieswaren!		Om het alarmsignaaluit te schakelen de toets „alarm“ 5 indrukken.
	Het apparaat is geopend.	Het apparaat sluiten.
	De be- en ontluchtingsopeningen+zijn afgedekt.	De be- en ontluchting要去 gewaarborgdijken.
	Er werden te veel levensmiddelen in een keer ingeladen om in te vriezen.	Max. invriescapaciteit Niet overschrijden.
		Nadat de storingis verholpen, gaat de toets „alarm“ 5 na enigeijduit.
Temperatuurindicatie diepvriesruimte knippert, aflb. 2/4. Het alarmsignaal is te horen. De alarmtoets brandt. Afb. 2/5 In de diepvriesruimte is het te warm! Gevaar voor de diepvrieswaren!		Om het alarmsignaaluit te schakelen de alarmtoets, aflb 2/5, indrukken.
	De deur is geopend.	Deur sluiten.
	De be- en ontluchtingsopeningen+zijn afgedekt.	Afdekking verwijderen.
	Er werden te veel levensmiddelen in een keer ingeladen om in te vriezen.	Max. invriescapaciteit Niet overschrijden.
		Als de storingis verholpen gaat het alarmindicatie na eenijdje uit.
Temperatuurindicatie diepvriesruimte knippert, aflb. 2/4.	Door een storing is het in de diepvriesruimte te warm geweest.	Na het indrukken van de alarmtoets 5 wordt het knipperen van de temperatuurindicatieuitgeschakeld. Afb. 2/4 De temperatuurindicatie geeft gedurende 5 seconden de warmste temperatuar aan die in de diepvriesruimte heeft geheerst.
Het apparaat koelt nicht, de temperatuur-indicatie en de verlichting branden.	Het presentatielicht is ingeschakeld.	Alarmtoets, aflb 2/5, gedurende 10 seconden ingedrukt honden tot een bevestigingssignaal te horen is. Na eenijdje controlleren of het apparaat koelt.

Zelftest apparatus

Het apparaat beschikt over een automatisch zelftestprogramma dat de oorzaken van storingen aangeeft die alleen door de Servicedienst verholpen können worden.

Zelftest starten

1. Apparaat uitschakelen en 5 Minutes wachten.
2. Apparaat inschakelen en binnen de eerste 10 seconden de super-toets, afb. 2/2, gedurende 3-5 seconden ingedrukt honden, tot er een geluidssignaal klinkt.

Het zelftestprogramma start.

Terwijl de zichtest worden UITgevoerd, klinkt er een lang geluidssignaal.

Wanner de zelftest is afgelopen en er tweeemaal een geluidssignaal klinkt, is uw apparaat in orde.

Als de super-toets 10 seconden knippert en er 5 geluidssignalen klinken, is er sprake van een fouit. Neem contact op met de klantenservice.

Zelftest apparatus beeing

Na afloop van het programma schakelt het apparaat weever op het normale gebruik.

Klantenservice

Adres en telefoonnummer van de Servicedienst in uw omgeving kut u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de servicedienst het productnummer (E-Nr.) en het seriENUMmer (FD-Nr.) van het apparaat op.

U vindt deze gegevens op hetypeplaatje. Afb. 20

Door vermeling van het fabricaat- en productnummer kurz u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbondeneerkosten.

Verzoek om reparatie en advies bij storingen

De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.

NL 0884244010

B 070222141

1
2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20
